Visão geral do sistema QFX5220

O QFX5220-128C oferece 128 portas de Ethernet de 100 Gigabit em um fator de forma 4 U. Com largura de banda de 12,8 terabits por segundo (Tbps), o QFX5220-128C é uma ótima opção para implantações de malha IP spine-and-leaf, bem como casos de uso de metro. As portas Ethernet de 100 Gigabit podem ser configuradas para velocidades de 100 Gbps ou 40 Gbps. As portas de 100 Gbps também podem ser canalizadas em 4 x 25 Gbps ou 4 x 10 Gbps. Existem duas portas dedicadas de fator de pequeno porte plugáveis plus (SFP+) para suporte a Ethernet de 10 Gigabits ou 1 Gigabit.

Um processador Intel Xeon D-1518 dirige o plano de controle QFX5220, que executa o software Junos OS Evolved. A imagem do software Junos OS Evolved é armazenada em duas unidades de estado sólido (SSDs) internas de 50 GB. O QFX5220-128C está disponível com fluxo de ar de portas para FRUs (Saída de ar) e com fontes de alimentação AC ou DC.

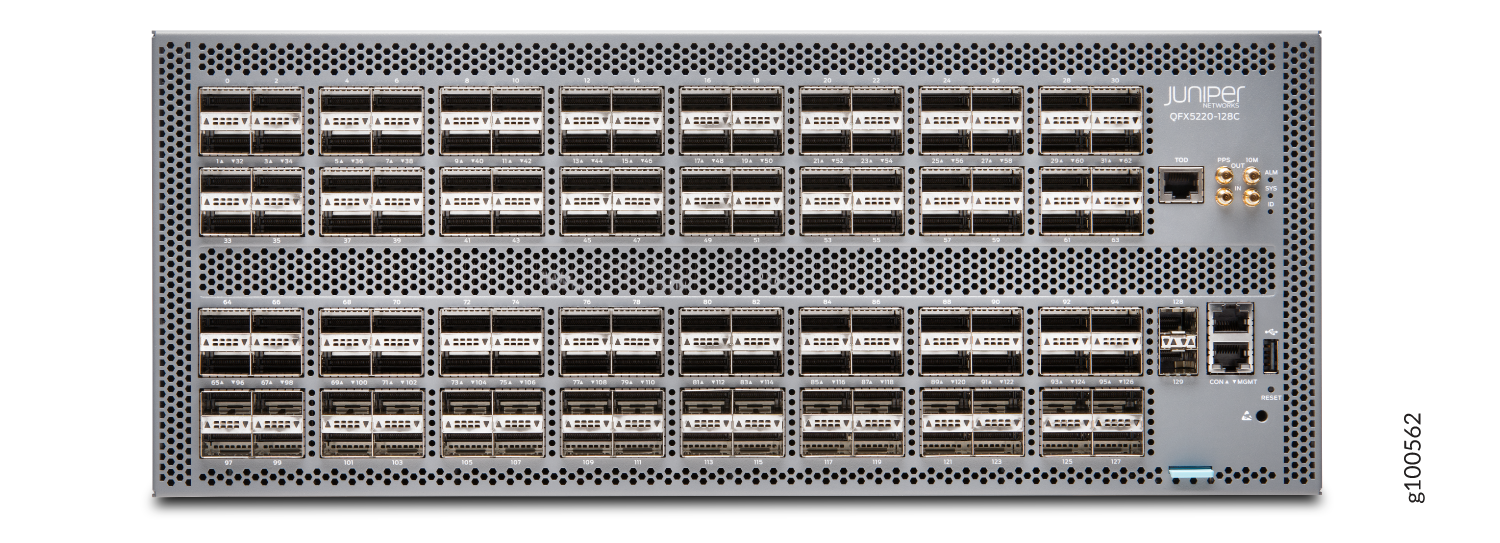

Figura 1: Painel frontal QFX5220-128C

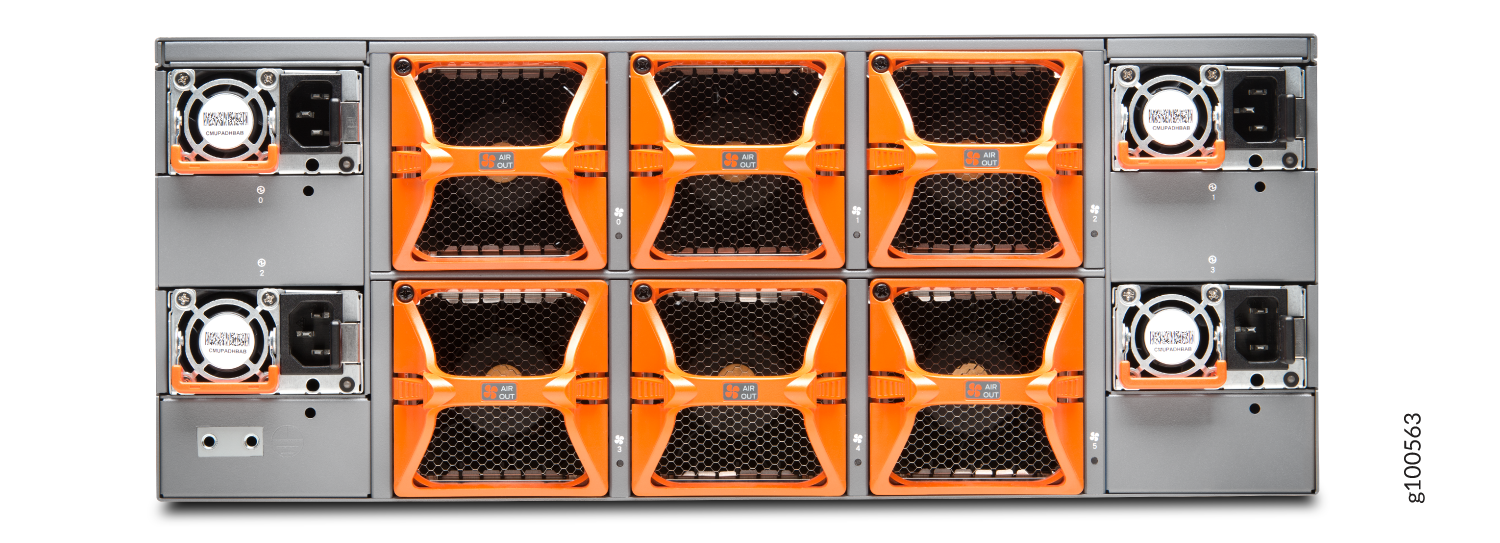

Figura 2: Painel fru de QFX5220-128C

• Atende às necessidades da camada spine de uma ampla variedade de empresas. Exemplos incluem: data centers de computação de nuvem e alto desempenho; Provedores de software como serviço (SaaS); provedores de serviços de streaming de vídeo; operadores de cabo; provedores de serviços financeiros e empresas que executam aplicativos web de grande escala, análises e cargas de trabalho de aprendizado profundo.

• Serve como uma plataforma de borda dc ou DCI para casos de uso de MPLS metro.

• Oferece suporte ao protocolo de tempo de precisão (PTP) IEEE 1588, clock transparente e tempo de hardware para distribuir tempo e frequência precisos em redes de pacotes. O PTP é um pré-requisito importante em cargas de trabalho sensíveis em tempo real, como as utilizadas em negociações financeiras, streaming de vídeo em tempo real e redes de radiodifusão.

• Alinha-se bem com as necessidades de ambientes cujo tráfego agregado compreende classes de tráfego sem perdas, como acesso a um armazenamento flash remoto, suporte para controle avançado de congestionamento e suporte para agendamento de tráfego com reconhecimento de fluxo.

• Oferece suporte ao provisionamento zero touch nas portas, que automatiza o provisionamento e a implantação com intervenção manual mínima, economizando tempo e esforço para as operadoras de rede.

• Oferece maior eficiência energética e redução de custos por porta Ethernet de 100 Gigabits, tornando esta a melhor solução do setor para atender às necessidades de largura de banda cada vez maiores.

O QFX5220-32CD oferece 32 portas de Ethernet de 400 Gigabit em um fator de forma 1-U de baixo perfil. Com largura de banda de 12,8 Tbps, o QFX5220-32CD é uma ótima opção para implantações de malha IP spine-and-leaf muito grandes, densas e rápidas, bem como casos de uso de metro. As portas de alta velocidade oferecem suporte a uma ampla variedade de configurações de portas que incluem velocidades de 400 Gbps, 100 Gbps, 25 Gbps, 40 Gbps e 10 Gbps.

Um processador Intel Xeon D-1500 dirige o plano de controle QFX5220, que executa o software Junos OS Evolved. A imagem do software Junos OS Evolved é armazenada em duas unidades de estado sólido (SSDs) internas de 50 GB.

O QFX5220-32CD está disponível com fluxo de ar de portas para FRUs ou FRUs para portas e com fontes de alimentação AC ou DC. Veja a Figura 3 e a Figura 4.

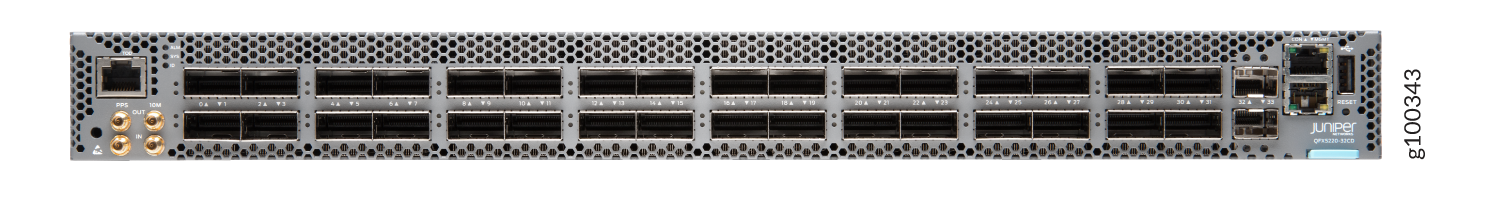

Figura 3: Vista frontal do painel da QFX5220-32CD

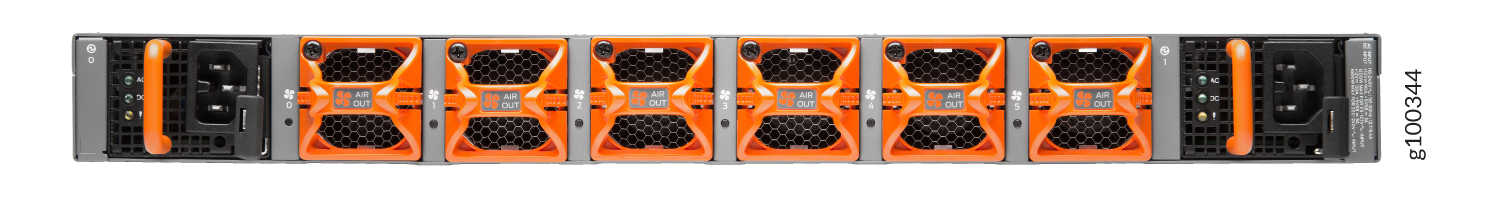

Figura 4: Vista do painel fru do QFX5220-32CD

• Reduz cargas de trabalho intensivas em computação para nuvem de hiperescala e data centers de computação de alto desempenho (HPC). Exemplos dessas cargas de trabalho intensivas em computação incluem IA, aprendizado de máquina, aplicativos de aprendizado profundo e cargas de trabalho de desagregação de armazenamento, como o Non-Volatile Express over Fabrics (NVMe over Fabrics).

• Permite a re-arquitetura de data center com pods achatados que reduzem a latência do switch hop.

• Serve como uma plataforma de borda dc ou DCI para casos de uso de MPLS metro.

• Permite uma resposta rápida por aplicativos exigentes, como os encontrados em trocas financeiras, reduzindo a latência do switch intracluster.

• Permite que os usuários atuais do Junos OS migrem perfeitamente para o software Junos OS Evolved Linux. Com o Junos OS Evolved, você pode executar o Linux usando seu familiar Junos OS CLI e executar aplicativos Linux de terceiros com suporte a API do Juniper Extension Toolkit (JET), suporte de telemetria para monitoramento da rede DC e suporte para upgrade de software no nível de módulo em serviço (ISSU).

• Economiza os custos de energia reduzindo muito o consumo de energia por Gbps de tráfego de rede que passa pelo switch.

• Oferece um roteiro extenso para novos recursos e funções, como:

  • Suporte ao Advanced Precision Time Protocol (PTP) (espelhamento aprimorado com PTP) para a execução de análises em tempo real sobre fluxos de rede

  • Acesso abrangente de memória direta remota sobre ethernet convergente versão 2 (RoCEv2)

  • Controle avançado de congestionamento e agendamento de tráfego com reconhecimento de fluxo

  • Suporte para redes de contêineres e roteamento por segmentos

  • Balanceamento de carga e multicaminho de escala

  • Suporte à instrumentação de rede avançada adotada por data centers de nuvem

A QFX5220 oferece suporte aos componentes listados na Tabela 1.

O software Junos OS Evolved no QFX5220 oferece serviços de comutação, roteamento e segurança de Camada 2 e Camada 3. O Junos OS Evolved está instalado na unidade de estado sólido (SSD) do switch.

Para obter mais informações sobre quais recursos são suportados em dispositivos da Série QFX, veja Feature Explorer.

Você gerencia o switch usando o Junos OS CLI, acessível através do console e portas de gerenciamento fora de banda no dispositivo.

O QFX5220-32CD é suportado no Junos OS Evolved Release 19.1R1 e posterior. O QFX5200-128C é suportado no Junos OS Evolved Release 19.2R1 e posterior.

A versão DC, QFX5220-32CD-D, é suportada no Junos OS Evolved Release 19.3R1 e posterior.

Os seguintes componentes de hardware fornecem redundância em um switch QFX5220:

• fontes de alimentação QFX5220-32CD — os switches QFX5220-32CD têm uma ou duas fontes de alimentação. Cada fonte de alimentação fornece energia a todos os componentes do switch. Se duas fontes de alimentação forem instaladas, as duas fontes de alimentação fornecerão redundância total de energia ao dispositivo. Se uma fonte de alimentação falhar ou for removida, a segunda fonte de alimentação equilibra a carga elétrica sem interrupção.

  Para fornecer redundância de energia ao sistema, ambas as fontes de alimentação devem ser instaladas. Conecte a alimentação de fonte de alimentação A a uma fonte de alimentação B e fonte de alimentação de energia à segunda fonte de alimentação.

  CUIDADO:

  Não conecte o feed A e alimente B ao mesmo terminal de entrada de fonte de alimentação.

• módulos de fonte de alimentação QFX5220-128C — os switches QFX5220-128C oferecem suporte a no máximo quatro fontes de alimentação e oferecem redundância de 2 + 2. Se todas as quatro fontes de alimentação estiverem instaladas, elas fornecerão redundância total de energia ao dispositivo. Se uma fonte de alimentação falhar em um sistema totalmente redundante ou for removida, as outras fontes de alimentação equilibram a carga elétrica sem interrupção.

  O sistema também pode ser executado em duas fontes de alimentação sem redundância. Você deve seguir essas diretrizes se instalar apenas duas fontes de alimentação:

  • Se você instalar uma fonte de alimentação no slot 0, deverá instalar a segunda fonte de alimentação no slot 2 ou 3, e não no slot 1.

  • Se você instalar uma fonte de alimentação no slot 1, deverá instalar a segunda fonte de alimentação no slot 2 ou 3, e não no slot 0.

• sistema de resfriamento QFX5220-32CD — os modelos de switches QFX5220-32CD têm seis módulos de ventilador e podem operar com um ventilador que não está em operação (redundância de 5+1). Se mais de um módulo de ventilador falhar e não conseguir manter o QFX5220-32CD dentro dos limites de temperatura desejados, ocorrem alarmes de chassi e o switch QFX5220-32CD pode ser desativado.

• sistema de refrigeração QFX5220-128C — este modelo de switch tem 12 ventiladores em 6 módulos de ventilador. Há um ventilador dos 12 ventiladores para redundância. Isso é conhecido como (redundância de 5x2+1)+1). Quaisquer falhas adicionais no ventilador fazem com que o switch não abasteça, alarmes de chassi ocorram e fechem o switch.

As unidades substituíveis em campo (FRUs) são componentes que você pode substituir em seu site. As FRUs do dispositivo QFX5220 são inseridas a quente e removíveis a quente: você pode remover e substituir uma delas sem desligar o switch ou interromper a função de comutação.

A Tabela 2 lista as FRUs para o dispositivo QFX5220 e ações a serem tomadas antes de removê-las.
