Instalar e remover componentes da placa de linha PTX10008

As placas de linha no PTX10008 são unidades substituíveis em campo (FRUs) que podem ser instaladas em qualquer um dos slots de placa de linha na parte frontal do chassi. As placas de linha podem ser inseridas e removidas a quente: você pode removê-las e substituí-las sem desligar o roteador ou interromper as funções do roteador.

As placas de linha se enquadram em três categorias: placas de linha que operam com a malha de switches JNP10008-SF, placas de linha que operam com a malha de switches JNP10008-SF3 e placas de linha que operam com a malha de switches JNP10008-SF5. As placas de linha são projetadas para funcionar apenas com o tipo correspondente de SIB que tem o conector correspondente. Não é possível misturar os dois tipos de placas de linha no mesmo chassi. Consulte a Tabela 1.

Tabela 1: Placas de linha e SIBs correspondentes

Placas de linha que usam SIB JNP10008-SF

Placas de linha que usam SIB JNP10008-SF3

Placas de linha que usam SIB JNP10008-SF5

  1. PTX10K-LC1101

  2. PTX10K-LC1102

  3. PTX10K-LC1104

  4. PTX10K-LC1105

  5. QFX10000-60S-6Q

  1. PTX10K-LC1201

  2. PTX10K-LC1202-36MR

  3. PTX10K-LC1301-36DD

  1. PTX10K-LC1201

  2. PTX10K-LC1202-36MR

  3. PTX10K-LC1301-36DD

Você pode usar o show chassis hardware models comando CLI para determinar qual tipo de SIB está instalado.

Instalar uma placa de linha PTX10008

Antes de instalar uma placa de linha no chassi do roteador:

  • Certifique-se de ter os SIBs corretos instalados para a nova placa de linha. Não é possível misturar SIBs no mesmo chassi. Consulte Malha de switches PTX10008.

  • Certifique-se de ter tomado as precauções necessárias para evitar danos por descarga eletrostática (ESD). Consulte Prevenção de danos por descarga eletrostática.

  • Certifique-se de saber como manipular e armazenar a placa de linha. Veja como manipular e armazenar placas de linha PTX10008, RCBs e SIBs.

  • Inspecione a borda do conector da placa de linha para verificar se há danos físicos. A instalação de uma placa de linha danificada pode danificar o roteador.

  • Certifique-se de que o roteador tenha energia suficiente para alimentar a placa de linha, mantendo sua nredundância de energia +1. Para determinar se o roteador tem energia suficiente disponível para a placa de linha, use o show chassis power detail comando.

  • Certifique-se de ter as seguintes peças e ferramentas disponíveis para instalar uma placa de linha no roteador:

    • Cinta de aterramento ESD

    • Chave de fenda Phillips (+), número 2

Para instalar uma placa de linha no chassi do roteador:

  1. Enrole e prenda uma extremidade da correia de aterramento ESD ao redor do pulso nu e conecte a outra extremidade da alça a um dos pontos ESD no chassi. O ponto ESD está localizado acima do painel de LEDs de status na parte frontal do chassi do roteador. Veja a Figura 1.
    Figura 1: Ponto ESD na frente do PTX10008 ESD Point on the Front of the PTX10008
    1
    —

    Ponto ESD
  2. Remova a tampa da placa de linha segurando as alças e puxando para fora para expor o slot da placa de linha. Veja a Figura 2.
    Figura 2: Remova a tampa de uma placa de Remove the Cover for a Line Card linha
    ATENÇÃO:

    Não levante a placa de linha segurando os conectores de borda ou as alças no painel frontal. Nem as alças nem os conectores de borda podem suportar o peso da placa de linha. Levantar a placa de linha pelas alças ou conectores de borda pode dobrá-los, o que impediria que as placas de linha fossem encaixadas corretamente no chassi. Veja a Figura 3.
    Figura 3: Conectores de placa de Line Card Connectors linha
    1
    —

    Conectores
  3. Remova a placa de linha do saco antiestático e inspecione-a quanto a danos antes de instalá-la no chassi.
  4. Segure e levante a placa de linha pelos lados.
  5. Deslize suavemente a placa de linha totalmente para dentro do slot até que os orifícios da alça se alinhem. Se a placa de linha não estiver alinhada corretamente, isso pode danificar o roteador. Veja a Figura 4.

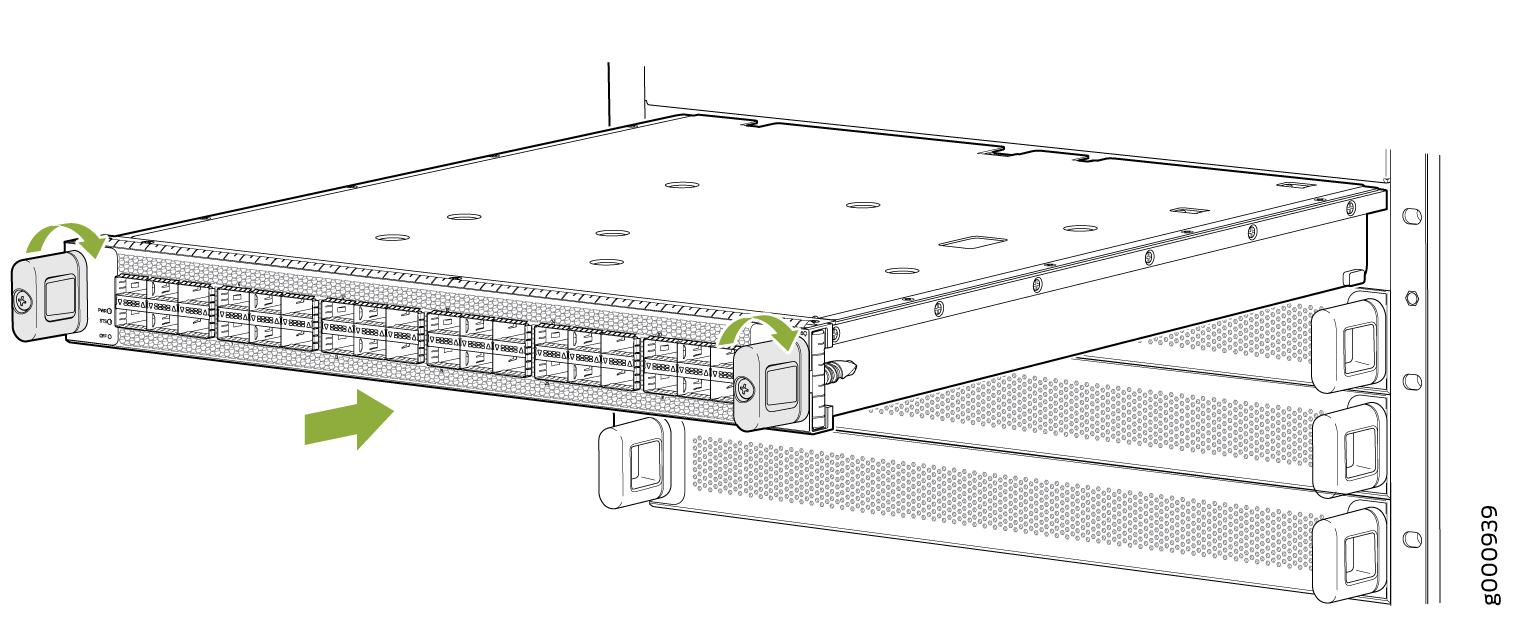

    Figura 4: Insira a placa de linha no Slot e gire as alças Insert the Line Card into the Slot and Rotate the Handles
  6. Gire cuidadosamente as alças simultaneamente no chassi até que a placa esteja totalmente encaixada e as alças estejam na vertical.
  7. Se o sistema não estiver ligado, a placa de linha ficará online automaticamente quando a energia for aplicada ao sistema. Coloque a placa de linha online usando o request-chassis-fpc slot slot-number online comando. Se você não conseguir usar o comando, pressione o botão on-line/off-line rotulado como OFF no painel frontal da placa de linha usando uma ferramenta de pino não condutor, como um palito de dente, por um segundo e aguarde cerca de 15 segundos até que o LED PWR acenda e o LED STS pisque. O botão online/offline é rebaixado abaixo do painel frontal diretamente abaixo do LED de status (STS). Verifique as informações de status usando o show chassis fpc comando.
  8. (Opcional) Instale o kit opcional de gerenciamento de cabos depois que a placa estiver instalada corretamente.

Leva aproximadamente seis minutos para a placa de linha ficar on-line. O LED de status na placa de linha fica aceso em verde quando a placa de linha está on-line.

Avaliação do link da malha

Se sua placa de linha oferecer suporte à avaliação de link de malha, aguarde até um minuto após a placa de linha ficar online para que a avaliação de link de malha seja iniciada. O LED de status pisca na cor verde quando a avaliação do link da malha está em andamento. A placa de linha continua a operar normalmente enquanto a avaliação do link da malha está em andamento. Dependendo do número de placas de linha instaladas no chassi, pode levar até 17 minutos para que a avaliação do link de malha seja concluída.

Após a conclusão da avaliação do link de malha, se a qualidade do link de malha for boa e a placa de linha estiver funcionando corretamente, o LED de status acenderá continuamente na cor verde. Se a qualidade do link da malha estiver abaixo do ideal, o LED de status acenderá continuamente na cor âmbar.

Se a qualidade do link da malha estiver abaixo do ideal:

  1. Se a qualidade do enlace de malha estiver abaixo do ideal, pode ser porque os conectores na placa de linha podem não ter se conectado corretamente aos conectores no SIB. Você deve remover a placa de linha e instalá-la novamente (consulte Remover uma placa de linha PTX10008 e Instalar uma placa de linha PTX10008).

  2. Se a qualidade do link da malha estiver abaixo do ideal depois que você instalar a placa de linha pela segunda vez, você deverá remover a placa de linha e instalá-la mais uma vez.

  3. Se a qualidade do link da malha estiver abaixo do ideal depois que você instalar a placa de linha pela segunda vez, entre em contato com o suporte ao cliente.

Remover uma placa de linha PTX10008

Se você tiver o sistema de gerenciamento de cabos de placa de linha opcional, não será necessário remover o sistema de gerenciamento de cabos antes de remover a placa de linha.

Antes de remover uma placa de linha do chassi do roteador:

  • Certifique-se de ter tomado as precauções necessárias para evitar danos por descarga eletrostática (ESD). Consulte Prevenção de danos por descarga eletrostática.

  • Se houver cabos ópticos (incluindo transceptores instalados na placa de linha), remova-os antes de remover a placa de linha. Consulte Remover um transceptor de um PTX0008.

  • Certifique-se de saber como manipular e armazenar a placa de linha. Veja como manipular e armazenar placas de linha PTX10008, RCBs e SIBs.

  • Certifique-se de ter as seguintes peças e ferramentas disponíveis para remover uma placa de linha de um chassi PTX10008:

    • Cinta de aterramento ESD

    • Um saco antiestático ou um tapete antiestático

      Observação:

      Colocar uma placa de linha em uma bolsa eletrostática pode exigir que uma segunda pessoa ajude a deslizar a placa de linha para dentro da bolsa.

    • Placa de linha de substituição ou uma tampa para o slot vazio

Para remover uma placa de linha de um chassi de roteador PTX10008:

  1. Coloque o saco antiestático ou tapete antiestático em uma superfície plana e estável.
  2. Enrole e prenda uma extremidade da correia de aterramento ESD ao redor do pulso nu e conecte a outra extremidade da alça a um dos pontos ESD no chassi. Um ponto ESD está localizado acima do painel de LED de status na parte frontal do chassi do roteador. Veja a Figura 5).
    Figura 5: Ponto ESD na frente do PTX10008 ESD Point on the Front of the PTX10008
    1
    —

    Ponto ESD
  3. Rotule os cabos conectados a cada porta na placa de linha para que você possa reconectar os cabos às portas corretas.
  4. Coloque a placa de linha offline usando o request chassis fpc slot slot-number offline comando. Se você não conseguir usar o comando, pressione o botão online/offline rotulado como OFF usando uma ferramenta de pino não condutora, como um palito de dente, por um segundo e aguarde cerca de 5 segundos até que o LED STS se apague. O botão online/offline é rebaixado abaixo do painel frontal diretamente abaixo do LED de status (STS). Verifique as informações de status usando o show chassis fpc comando.
  5. Desparafuse a placa de linha do chassi girando continuamente as alças para a esquerda até que a placa de linha esteja totalmente encaixada. Veja a Figura 6.

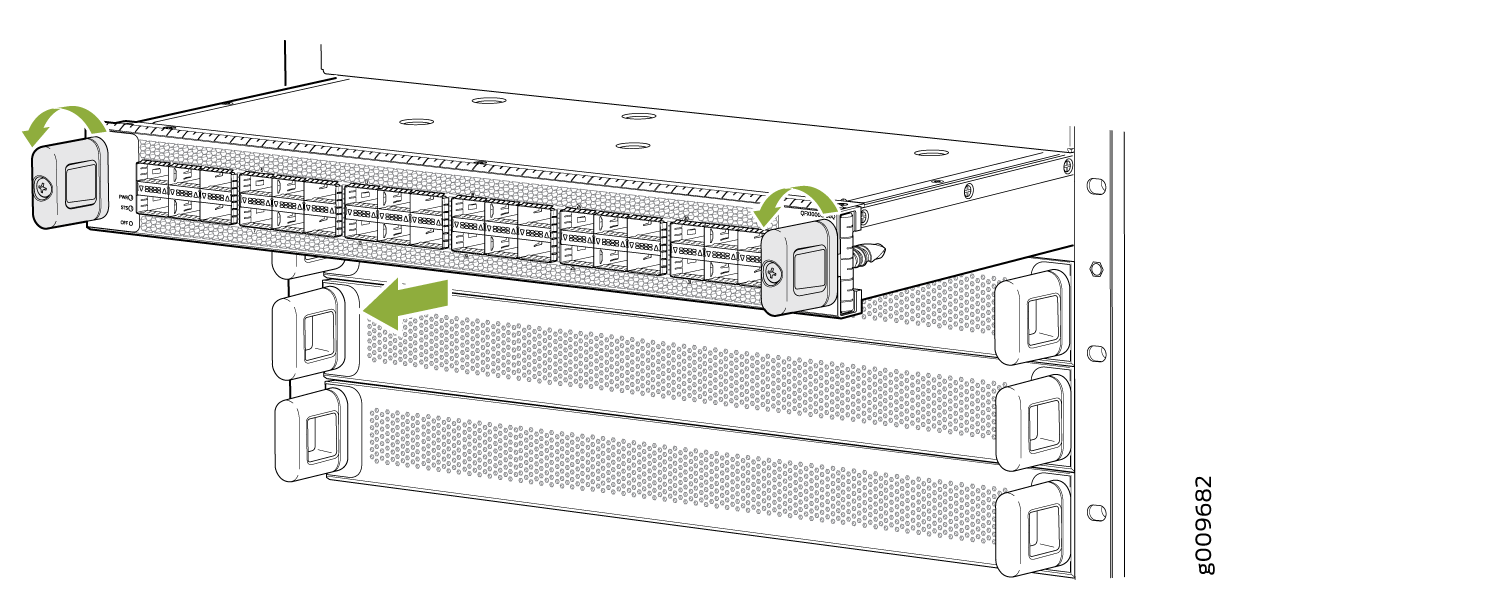

    Figura 6: Remover uma placa Remove a PTX10008 Line Card de linha PTX10008
  6. Usando as alças, deslize a placa de linha até a metade do chassi.
    ATENÇÃO:

    Não empilhe placas de linha umas sobre as outras ou sobre qualquer outro componente. Coloque cada placa de linha separadamente no saco antiestático ou no tapete antiestático colocado em uma superfície plana e estável.
    ATENÇÃO:

    Cada placa de linha PTX10008 pesa entre 20,9 lb (9,5 kg) e 27,3 lb (12,4 kg). Esteja preparado para suportar todo o peso enquanto desliza a placa de linha para fora do chassi.
  7. Segure os dois lados da placa de linha no ponto médio e remova a placa de linha do chassi. Peça a alguém para ajudá-lo a colocar a placa de linha no saco antiestático ou coloque a placa no tapete antiestático. Tome cuidado para não bater ou armazenar as placas de linha nos conectores. Veja a Figura 7.
    Figura 7: Conectores da placa de PTX10008 Line Card Connectors linha PTX10008
    1
    —

    Conectores
  8. Se você não estiver instalando uma placa de linha no slot de placa de linha vazio em um curto espaço de tempo, instale uma tampa sobre o slot. Faça isso para proteger o interior do chassi contra poeira ou outras substâncias estranhas e para garantir que o fluxo de ar dentro do chassi não seja interrompido.

Instale o sistema de gerenciamento de cabos PTX10008

O sistema de gerenciamento de cabos PTX10008 é um kit opcional que pode ser solicitado (JLC-CBL-MGMT-KIT) que organiza e protege o cabeamento óptico conectado às placas de linha. Depois que uma placa de linha é instalada, você ainda pode removê-la sem precisar remover o sistema de gerenciamento de cabos.

Certifique-se de ter as seguintes peças e ferramentas disponíveis para instalar o sistema de gerenciamento de cabos PTX10008 em uma placa de linha:

  • Chave de fenda Phillips (+), número 2

Para instalar o sistema de gerenciamento de cabos (consulte a Figura 8):

  1. Abra a caixa de transporte do sistema de gerenciamento de cabos e verifique se você tem:

    • Extensões de duas alças

    • Uma bandeja de cabos

    Figura 8: Componentes Cable Management System Components do sistema de gerenciamento de cabos
    1
    —

    Manipular extensões
    2
    —

    Bandeja de cabos
  2. Use a chave de fenda Phillips para soltar e remover os parafusos nas duas alças da placa de linha (consulte a Figura 9).

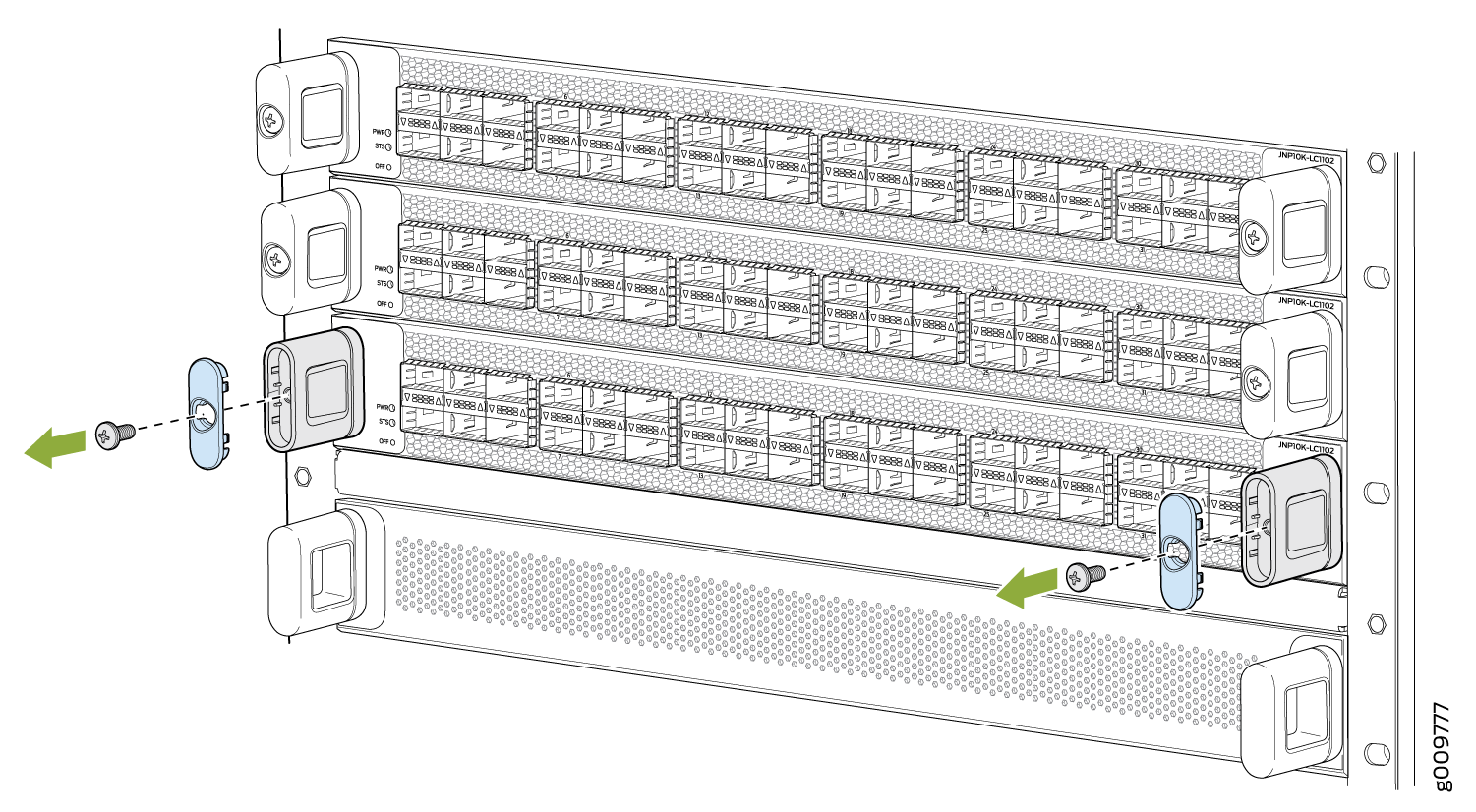

    Figura 9: Remova os parafusos Remove the Handle Screws da alça
  3. Recoloque a tampa azul na alça da placa de linha pelas duas extensões da alça (consulte a Figura 10).
    Figura 10: Anexar as extensões Attach the Handle Extensions da alça
  4. Aperte os parafusos nas extensões da alça.
  5. Abra os clipes azuis nas extremidades da bandeja de cabos com as mãos.
  6. Coloque a bandeja de cabos na frente da placa de linha de modo que as duas extremidades da bandeja de cabos fiquem sob as extensões da alça.
  7. Encaixe para fechar os clipes azuis da bandeja de cabos ao redor das extensões da alça (consulte a Figura 11).

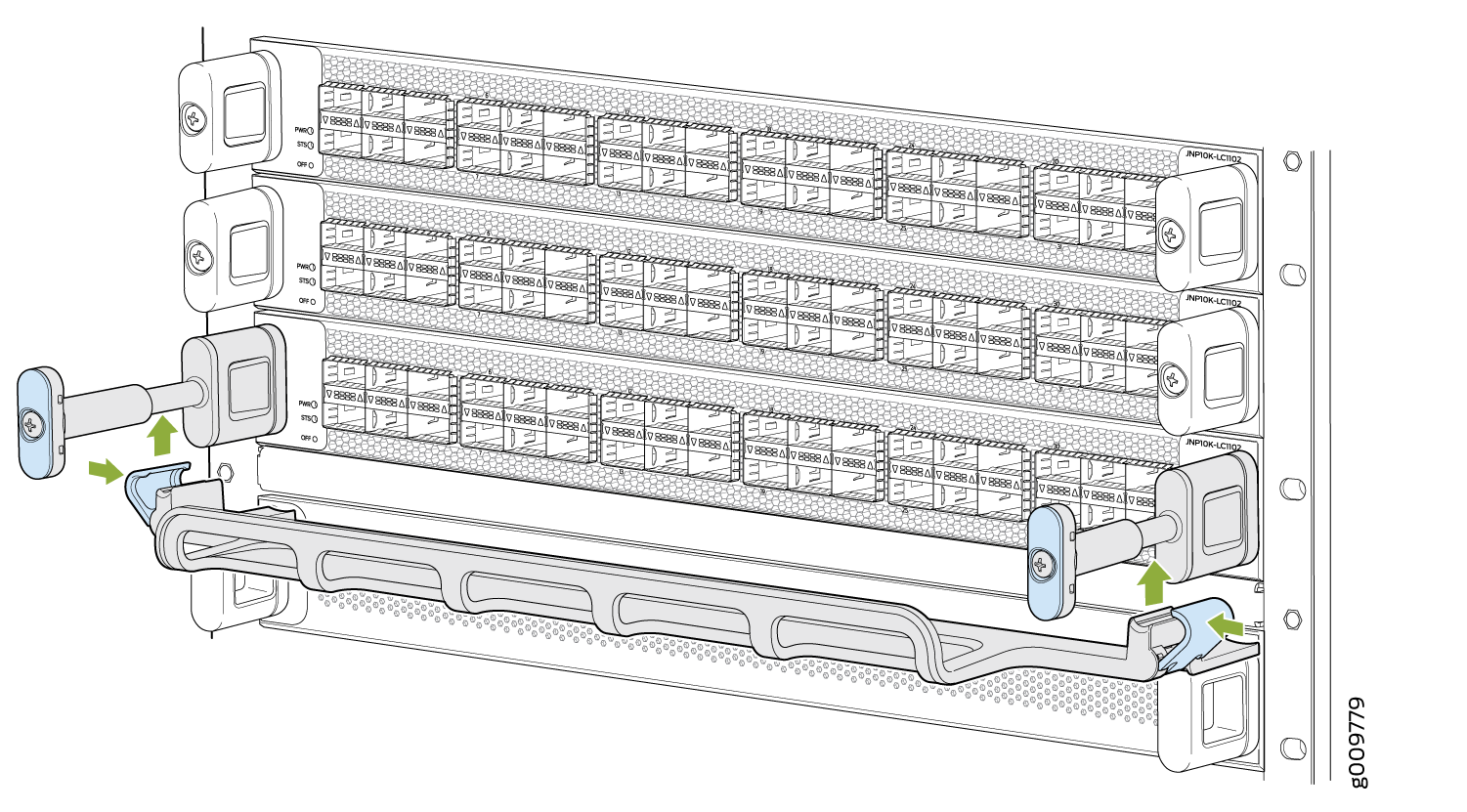

    Figura 11: Adicionar a bandeja Add the Cable Tray de cabos
  8. Enrole e amarre os cabos ópticos na lateral (consulte a Figura 12). Outra opção é colocar alguns dos cabos sob a extensão da alça e alguns cabos sobre a extensão da alça.
    Figura 12: Sistema Completed Cable Management System de gerenciamento de cabos concluído
