Configuración de red de malla inalámbrica
Para cubrir un área más amplia de la que un solo punto de acceso podría hacer por sí solo, considere la posibilidad de configurar una red de malla inalámbrica.
Una red de malla es un grupo de dispositivos de conectividad, como los puntos de acceso, que actúan como una sola red. Con una red de malla, puede tener múltiples fuentes de conectividad alrededor de su ubicación en lugar de un solo punto de acceso.
El uso de AP en modo de malla expande el área de cobertura de su despliegue. Los puntos de acceso aprovechan los puntos de acceso vecinos para retransmitir tráfico hacia y desde un punto de acceso base que está conectado al conmutador de acceso.
Mist admite malla de un solo salto: la interconexión entre los puntos de acceso es de un solo salto inalámbrico y se produce automáticamente después de la configuración. En una malla, los AP se clasifican como base o relé. Una base tiene una conexión Ethernet a un conmutador de enlace ascendente. El punto de acceso de relé se conecta al punto de acceso base a través de un vínculo de malla inalámbrica. Si un punto de acceso base se desconecta, los puntos de acceso de retransmisión pueden conmutar automáticamente por error a otro punto de acceso base. Puede crear grupos de malla para que un AP base solo acepte conmutaciones por error de puntos de acceso de retransmisión que sean miembros de un grupo determinado.
Mist también admite malla en canales de selección dinámica de frecuencia (DFS). Los canales DFS son un grupo de canales que se encuentran en las bandas extendidas UNII-2 y UNII-2 donde Wi-Fi coexiste con el radar meteorológico Doppler, comúnmente ubicado en aeropuertos. El punto de acceso cambia a un nuevo canal si detecta un radar. Si el AP detecta un radar cuando los clientes están conectados a él, el AP anuncia un anuncio de cambio de canal.
Modelos y firmware compatibles
La malla es compatible con los modelos que se enumeran a continuación:
-
AP41/AP41E
-
AP61/AP61E
-
AP32/AP32E/AP33
-
AP34
-
AP43/AP43E
-
AP45/AP45E
-
AP63/AP63E
Puede desplegar los AP, excepto AP34 y AP45/AP45E, en una malla si los AP ejecutan la versión de firmware 0.12.27349 y posteriores. Para utilizar AP34 y AP45/AP45E en una implementación de malla, asegúrese de que los modelos ejecuten el firmware 0.14.x o posterior.
Puede utilizar diferentes modelos de AP en la misma malla, siempre que todos los modelos ejecuten la misma versión de firmware.
Habilitar malla inalámbrica
Antes de configurar una malla, asegúrese de que todos los puntos de acceso tengan una conexión por cable a la nube de Mist para que puedan recibir la configuración. Después de eso, puede desconectar los enlaces por cable de los puntos de acceso.
Para habilitar la malla inalámbrica:
Habilite las redes de malla en el nivel del sitio:
En el menú izquierdo del portal de Juniper Mist, seleccione Configuración de organización > sitio.
Aparecerá la página Configuración del sitio.
Haga clic en un sitio.
Desplácese hacia abajo hasta la sección Malla inalámbrica de la página y active la casilla Habilitar redes de malla .
Si habilita el escaneo DFS, el AP de relé buscará los AP base en canales DFS y no DFS.
Haga clic en Guardar en la esquina superior derecha de la página.
Designe los AP base y de relé:
- En el portal de Mist, haga clic en Puntos de acceso.
Nota:
También puede designar puntos de acceso base y de retransmisión en perfiles de dispositivo específicos. Para simplificar la configuración de los AP en una malla, puede crear perfiles de dispositivo independientes para los AP básicos y los AP de retransmisión. Esto le permite aplicar fácilmente el perfil adecuado a diferentes grupos de puntos de acceso.
Haga clic en un AP.
Desplácese hacia abajo hasta la sección Meja .
- Seleccione Habilitar redes de malla.
- Elija el rol que desee para el AP, la base o el relé:
- Utilícelo como base de malla (el AP debe tener una conexión por cable al conmutador de acceso).
- Úselo como un relé de malla (AP transitará tanto el tráfico del cliente como el tráfico de administración a través de un AP base).
-
Haga clic en Habilitar agrupación e introduzca un número de grupo (del 1 al 9) para controlar qué puntos de acceso de relé pueden conmutar por error a un punto de acceso base determinado.
Puede crear grupos de malla para que un AP base solo acepte conmutaciones por error de puntos de acceso de retransmisión que sean miembros de un grupo determinado. Asigne un número de grupo (del 1 al 9) a los puntos de acceso de retransmisión y, a continuación, configure el punto de acceso base para que solo acepte conexiones de conmutación por error de puntos de acceso de relé con ese número de grupo.
-
Haga clic en Guardar en la esquina superior derecha de la página.
Después de configurar un AP como AP de retransmisión, espere unos segundos antes de quitar el enlace ascendente cableado al conmutador. Asegúrese de que el AP del relé esté conectado a un adaptador de corriente

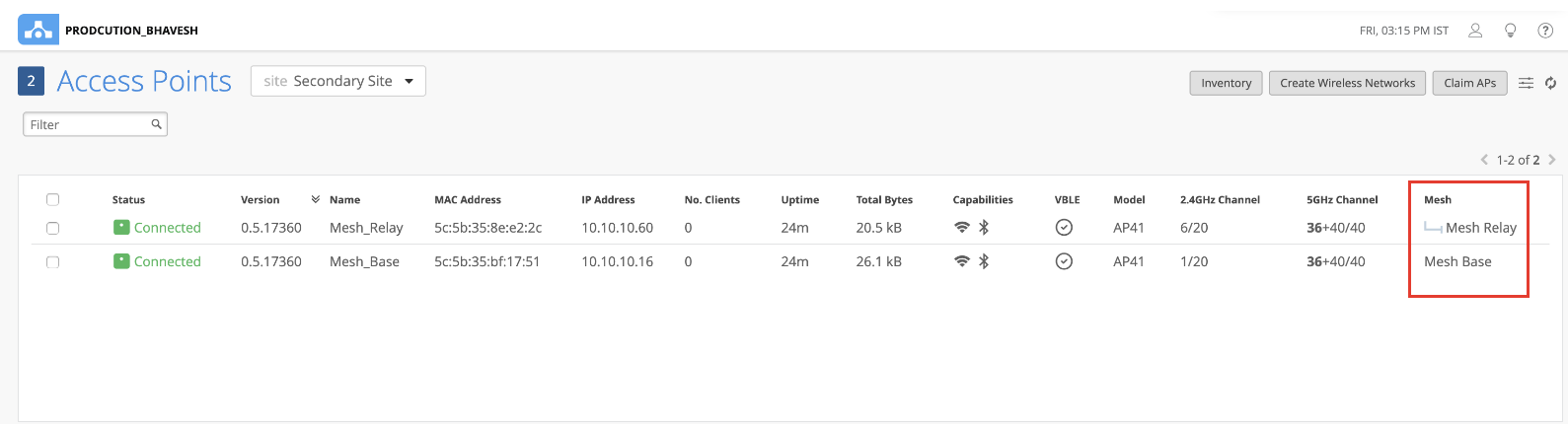

El AP de relé ahora estará conectado al AP base. En la página Puntos de acceso, puede ver cuáles de sus AP están configurados como base y relé. Deberá habilitar la columna Malla en el menú de visualización.
- En el portal de Mist, haga clic en Puntos de acceso.
Si tiene algún SSID que difunda en el punto de acceso de retransmisión, pero no en el punto de acceso base, especifique los ID de VLAN de SSID en el puerto Eth0 o Eth1 del punto de acceso base en la sección Propiedades de Ethernet .

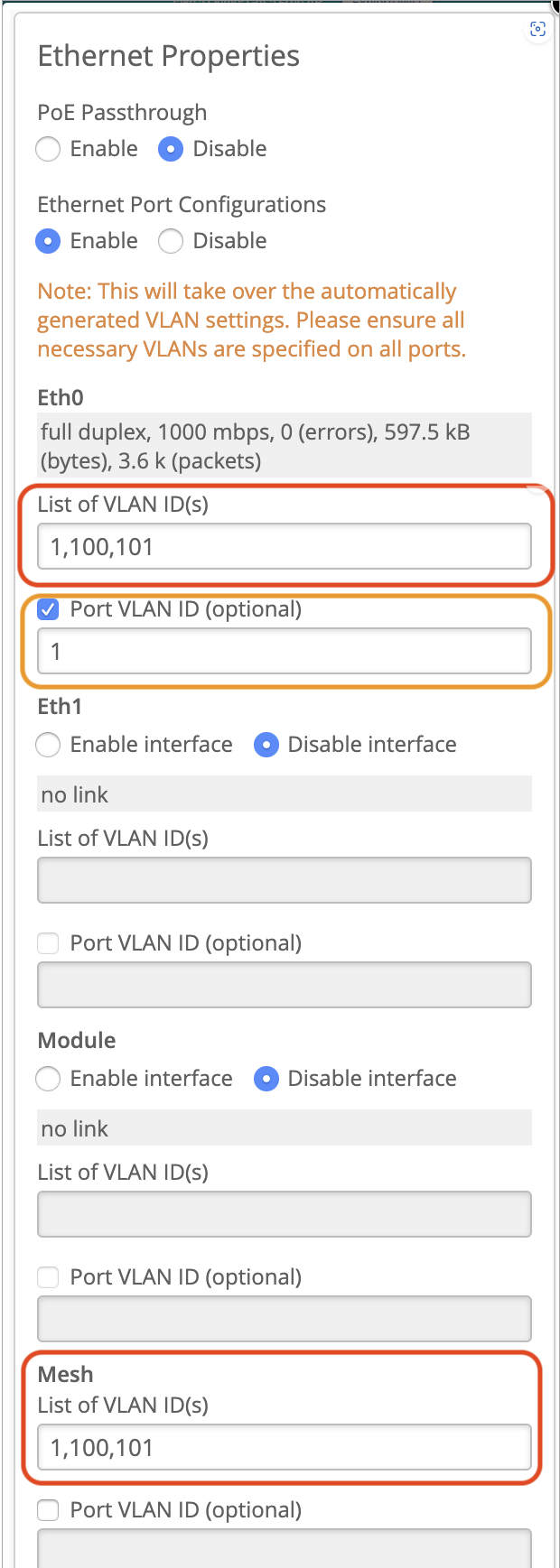

Este es un ejemplo que muestra la configuración de Eth0 en el punto de acceso base con los ID de VLAN 1, 100 y 101. VLAN 1 es la VLAN de administración del AP. Debe especificar este valor en el campo ID de VLAN de puerto o, de lo contrario, el AP se desconectará de la nube. VLAN 100 y VLAN 101 son para SSID etiquetados, que difunden en el punto de acceso de retransmisión, pero no en el punto de acceso base.
La página de configuración de AP para los AP base y de relé muestra los detalles de la malla si la malla está configurada correctamente. En el siguiente ejemplo, verá los detalles de los AP de retransmisión en la página de configuración de AP base.

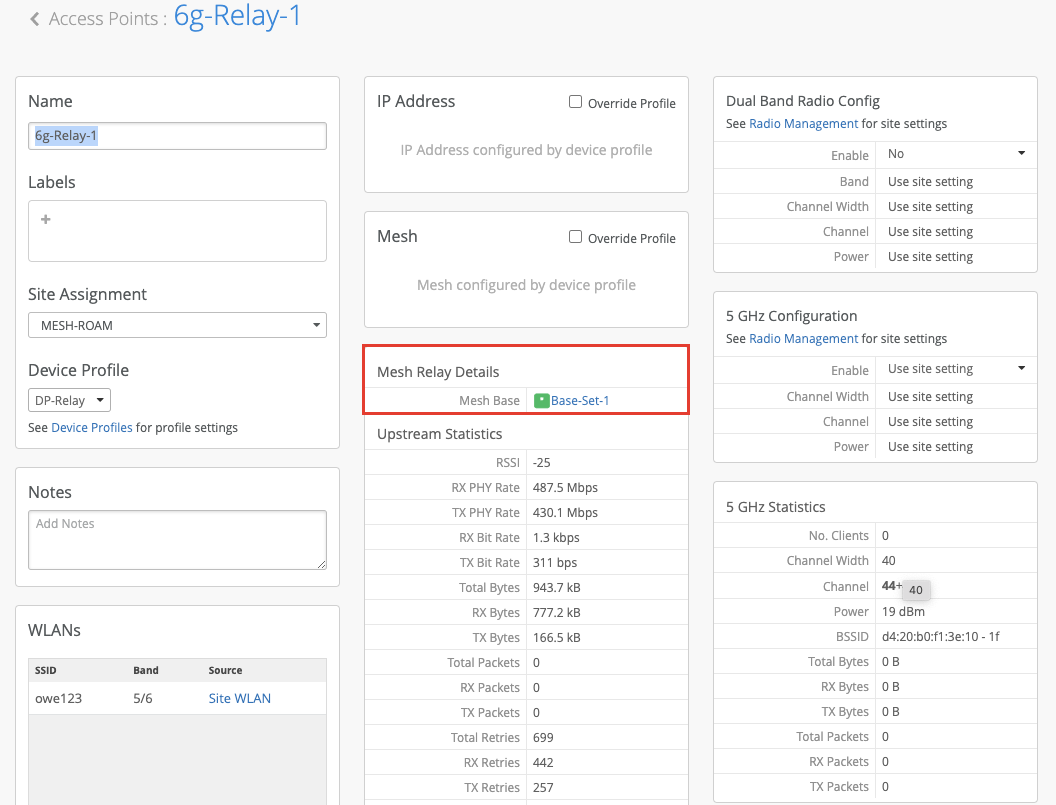

Del mismo modo, la página de configuración del AP de retransmisión mostrará los detalles del AP base al que se conecta.
Casos de uso de malla AP
- Caso de uso 1: Ampliación de WLAN a través de malla
- Caso de uso 2: Conexión de un conmutador en un AP de relé
Caso de uso 1: Ampliación de WLAN a través de malla
En este caso de uso, todas las VLAN necesarias en la red se etiquetan en los SSID.
Topología
La interfaz del conmutador de enlace ascendente ge-0/0/1 tiene una conexión por cable al punto de acceso base, que tiene un vínculo de malla inalámbrica al punto de acceso de relé.
Requisitos
-
VLAN de conmutador de enlace ascendente (donde se conecta el AP base) = 10,20,30
-
VLAN de administración (a través de la cual los AP obtendrán la dirección IP)= 10
-
SSID inalámbrico B= etiqueta con VLAN 30
-
El cliente inalámbrico debe obtener una dirección IP de la VLAN 30.
-
Tanto los puntos de acceso base como los de relé deben obtener una IP de la VLAN de administración 10.
Procedimiento
Configure el puerto del conmutador de vínculo ascendente mediante los siguientes comandos:
set interfaces ge-0/0/1 native-vlan-id 10set interfaces ge-0/0/1 unit 0 family ethernet-switching interface-mode trunk vlan members [10,30]Consulte Agregar o eliminar una configuración de CLI para obtener información sobre cómo agregar configuraciones de CLI a un conmutador desde el portal de Mist.
Designe el AP base en la página de configuración del AP como se muestra.
Designe el AP de retransmisión en la página de configuración del AP como se muestra:
Configure la WLAN para que los clientes inalámbricos se conecten al punto de acceso base o de retransmisión. En este ejemplo, los clientes obtendrán una dirección IP de la VLAN 30.
Caso de uso 2: Conexión de un conmutador en un AP de relé
En este escenario, necesitamos conectar un conmutador en un AP de relé y configurar una VLAN en un conmutador de enlace descendente que no esté siendo etiquetado en los SSID.
Topología
La interfaz del conmutador de enlace ascendente ge-0/0/1 tiene una conexión por cable al punto de acceso base, que tiene un vínculo de malla inalámbrica al punto de acceso de relé. El AP de relé se conecta a un conmutador de enlace descendente en la interfaz ge-0/0/1. Una PC en un puerto de acceso configurado con VLAN 20 se conecta a través de la interfaz ge-0/0/2 en el conmutador de enlace descendente.
La configuración para este caso de uso es similar al caso de uso 1, pero también necesitamos habilitar las configuraciones de puerto Ethernet para pasar VLAN 20, que no está en la red inalámbrica.
Requisitos
-
La PC con cable en el conmutador de enlace descendente debe obtener su IP de la VLAN 20.
-
No se etiqueta ningún SSID inalámbrico en la VLAN 20.
-
Los clientes inalámbricos obtienen IP en VLAN 30.
-
Los conmutadores y AP obtienen IP en VLAN 10.
Procedimiento
Configure los puertos del conmutador de vínculo ascendente mediante los siguientes comandos:
ge-0/0/1
set interfaces ge-0/0/1 native-vlan-id 10set interfaces ge-0/0/1 unit 0 family ethernet-switching interface-mode trunk vlan members [1,10,20,30]
Consulte Agregar o eliminar una configuración de CLI para obtener información sobre cómo agregar configuraciones de CLI a un conmutador desde el portal de Mist.
Configure dos puertos en el puerto del conmutador de enlace descendente:
ge-0/0/1
set interfaces ge-0/0/1 native-vlan-id 10set interfaces ge-0/0/1 unit 0 family ethernet-switching interface-mode trunk vlan members [1,10,20,30]
ge-0/0/2
set interfaces ge-0/0/2 unit 0 family ethernet-switching interface-mode access vlan member 20
Designe el punto de acceso base. Habilite la malla, como en el caso de uso 1. Habilite también las configuraciones de puertos Ethernet e ingrese la configuración.
Designe el AP de relé. Habilite la malla, como en el caso de uso 1. Habilite también las configuraciones de puertos Ethernet e ingrese la configuración. En este ejemplo, verá que los clientes cableados que se conectan a Eth1 en el punto de acceso de retransmisión obtendrán la dirección IP en VLAN 10.
Configure la WLAN:
Preguntas frecuentes: Configuración de malla AP
- ¿Puedo configurar una malla con diferentes modelos de AP?
- ¿Puedo configurar una malla utilizando puntos de acceso que ejecuten diferentes versiones de firmware?
- ¿Cuántos puntos de acceso de relé de malla se pueden implementar para un punto de acceso base de malla?
- ¿Puedo implementar un AP de retransmisión de malla para varios AP base de malla? En caso afirmativo, ¿cuántos puntos de acceso base de malla se pueden implementar? ¿Los puntos de acceso base de malla admitirán la conmutación por error?
- ¿Los clientes conectados a un punto de acceso de retransmisión de malla tendrán un rendimiento menor que los clientes conectados a un punto de acceso de base de malla?
- ¿Cuál es la distancia recomendada entre un AP de base de malla y un AP de relé de malla?
¿Puedo configurar una malla con diferentes modelos de AP?
Sí. Consulte Modelos compatibles y firmware para obtener la lista de modelos de AP compatibles.
¿Puedo configurar una malla utilizando puntos de acceso que ejecuten diferentes versiones de firmware?
Le recomendamos que utilice puntos de acceso que ejecuten la misma versión de firmware. Consulte Modelos y firmware compatibles para obtener información sobre las versiones de firmware compatibles.
¿Cuántos puntos de acceso de relé de malla se pueden implementar para un punto de acceso base de malla?
Puede implementar hasta cuatro puntos de acceso de retransmisión de malla para un punto de acceso base.
¿Puedo implementar un AP de retransmisión de malla para varios AP base de malla? En caso afirmativo, ¿cuántos puntos de acceso base de malla se pueden implementar? ¿Los puntos de acceso base de malla admitirán la conmutación por error?
Un punto de acceso de relé establece un vínculo de malla con un solo punto de acceso base. Puede configurar hasta cuatro puntos de acceso básicos para admitir la conmutación por error. Puede producirse una conmutación por error de un punto de acceso base a otro si la señal es débil o si el primer punto de acceso base deja de funcionar.
¿Los clientes conectados a un punto de acceso de retransmisión de malla tendrán un rendimiento menor que los clientes conectados a un punto de acceso de base de malla?
Si tanto la malla como el cliente se encuentran en la banda de 5 GHz, se comparte el ancho de banda disponible para el cliente. Aunque el ancho de banda se comparte, tiene un impacto mínimo en el rendimiento general. Mist solo admite malla de un solo salto. En la malla multisalto, el ancho de banda se reduce en cada salto de malla.
¿Cuál es la distancia recomendada entre un AP de base de malla y un AP de relé de malla?
La distancia depende de los modelos de AP y los tipos de antena.
