Importar un plano de planta

Importe un plano de planta que haya creado en software como Ekahau o iBwave.

1. En el menú izquierdo del portal de Juniper Mist, seleccione Ubicación > Vista en vivo.
2. Seleccione el sitio.
3. Haga clic en Importar planos de planta (cerca de la esquina superior derecha de la página).
4. En la parte inferior del cuadro de diálogo, haga clic en Más opciones y, a continuación, seleccione las opciones de importación que desea habilitar.

   • Incluya planos de planta con AP inigualables

     • Cuando se selecciona esta opción, Juniper Mist importa todos los planos del archivo, incluso si los AP no se han adoptado o reclamado en su organización.

     • Cuando esta opción no está seleccionada, la importación solo incluye planos de planta con AP que su organización haya reclamado o adoptado. Si un plano de planta incluye un AP que no está en su organización, el plano de planta no se importará.

   • Importar altura de AP: la importación incluye cualquier información que contenga el plano de planta sobre la altura de AP. La altura del AP es un atributo obligatorio para la precisión de la ubicación. Si no importas estos datos, tendrás que introducirlos en los detalles del dispositivo.

   • Importar orientación de AP: la importación incluye cualquier información que contenga el plano de planta sobre la orientación de AP. La orientación del AP se refiere a la colocación del AP en función de la dirección en la que mira el LED del AP. La orientación del AP es un atributo necesario para la precisión de la ubicación. Si no importas estos datos, tendrás que introducirlos en los detalles del dispositivo.

5. En Definición de planta, haga clic en el botón para importar el archivo.
6. Haga clic en Guardar (en la esquina superior derecha de la página).
7. Revise el plano de planta para asegurarse de que muestra información precisa sobre la posición, altura y orientación de cada AP.
8. Si necesita realizar cambios, haga clic en Configurar plano de planta y, a continuación, realice los cambios necesarios.

   • Para editar la posición: arrastre manualmente el AP a la posición correcta. También puede hacer clic en el AP, hacer clic en Editar e introducir la posición X y la posición Y.



   • Para editar la altura: haga clic en el AP, haga clic en Editar y, a continuación, introduzca la altura (en metros).

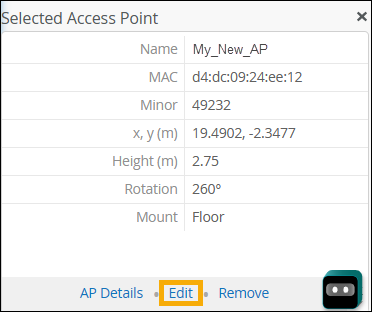

   • Para cambiar la orientación: haga clic en el AP y arrastre el punto verde de manera que represente la orientación física del LED en el AP. También puede hacer clic en el botón Editar en la sección Punto de acceso seleccionado y, a continuación, introducir la rotación en grados.



   Nota:

   Para visualizar el concepto de orientación, dibuje mentalmente una línea desde el logotipo de Juniper Mist a través del LED hasta un punto de conexión, como la pared más cercana. El punto verde necesita alinearse con ese camino imaginario.
