Visión general
Tipos de VPN
Una red privada virtual (VPN) consta de dos áreas topológicas: la red del proveedor y la red del cliente. La red del cliente se encuentra comúnmente en varios sitios físicos y también es privada (no internet). Por lo general, el sitio de un cliente estaría compuesto por un grupo de enrutadores u otros equipos de red ubicados en una única ubicación física. La red del proveedor, que se ejecuta en toda la infraestructura de Internet pública, consta de enrutadores que proporcionan servicios VPN a la red de un cliente, así como enrutadores que proporcionan otros servicios. La red del proveedor conecta los distintos sitios de clientes en lo que al cliente y al proveedor le parece una red privada.
Para garantizar que las VPN permanezcan privadas y aisladas de otras VPN y de la Internet pública, la red del proveedor mantiene políticas que mantienen la información de enrutamiento de diferentes VPN separadas. Un proveedor puede atender varias VPN siempre que sus políticas mantengan separadas las rutas de diferentes VPN. De manera similar, un sitio de cliente puede pertenecer a varias VPN, siempre y cuando mantenga separadas las rutas de las diferentes VPN.
El sistema operativo Junos® (Junos OS) proporciona varios tipos de VPN; puede elegir la mejor solución para su entorno de red. Cada una de las siguientes VPN tiene capacidades diferentes y requiere diferentes tipos de configuración:
VPN de capa 2
Implementar una VPN de capa 2 en un enrutador es similar a implementar una VPN mediante una tecnología de capa 2, como ATM o Frame Relay. Sin embargo, para una VPN de capa 2 en un enrutador, el tráfico se reenvía al enrutador en formato de capa 2. MPLS lo lleva a través de la red del proveedor de servicios y luego se convierte de nuevo al formato de capa 2 en el sitio de recepción. Puede configurar diferentes formatos de capa 2 en los sitios de envío y recepción. La seguridad y privacidad de una VPN MPLS de capa 2 son iguales a las de una VPN ATM o Frame Relay.
En una VPN de capa 2, el enrutamiento se produce en los enrutadores del cliente, normalmente en el enrutador CE. El enrutador CE conectado a un proveedor de servicios en una VPN de capa 2 debe seleccionar el circuito adecuado al que enviar tráfico. El enrutador de PE que recibe el tráfico lo envía a través de la red del proveedor de servicios al enrutador de PE conectado al sitio de recepción. Los enrutadores de PE no necesitan almacenar o procesar las rutas del cliente; solo deben configurarse para enviar datos al túnel adecuado.
Para una VPN de capa 2, los clientes deben configurar sus propios enrutadores para transportar todo el tráfico de capa 3. El operador de telecomunicaciones solo necesita saber cuánto tráfico debe transportar la VPN de capa 2. Los enrutadores del operador de telecomunicaciones transportan tráfico entre los sitios del cliente mediante interfaces VPN de capa 2. La topología vpn está determinada por políticas configuradas en los enrutadores de PE.
VPN de capa 3
En una VPN de capa 3, el enrutamiento se produce en los enrutadores del proveedor de servicios. Por lo tanto, las VPN de capa 3 requieren más configuración por parte del operador de telecomunicaciones, ya que los enrutadores de PE del proveedor de servicios deben almacenar y procesar las rutas del cliente.
En Junos OS, las VPN de capa 3 se basan en RFC 4364, redes privadas virtuales (VPN) IP BGP/MPLS. Este RFC define un mecanismo mediante el cual los proveedores de servicios pueden usar sus redes troncales IP para proporcionar servicios VPN de capa 3 a sus clientes. Los sitios que conforman una VPN de capa 3 están conectados a través de la red troncal de Internet pública existente de un proveedor.
Las VPN basadas en RFC 4364 también se conocen como VPN BGP/MPLS porque BGP se utiliza para distribuir información de enrutamiento VPN en la red troncal del proveedor, y MPLS se utiliza para reenviar tráfico de VPN a través de la red troncal a sitios VPN remotos.
Las redes de clientes, debido a que son privadas, pueden usar direcciones públicas o direcciones privadas, como se define en RFC 1918, Asignación de direcciones para Internet privada. Cuando las redes de clientes que usan direcciones privadas se conectan a la infraestructura de Internet pública, las direcciones privadas pueden superponerse con las direcciones privadas que utilizan otros usuarios de red. Las VPN de BGP/MPLS resuelven este problema prefijando un identificador VPN a cada dirección de un sitio VPN en particular, creando así una dirección que es única tanto dentro de la VPN como dentro de la Internet pública. Además, cada VPN tiene su propia tabla de enrutamiento específica de VPN que contiene la información de enrutamiento solo para esa VPN.
VPLS
El servicio LAN privada virtual (VPLS) le permite conectar sitios de clientes dispersos geográficamente como si estuvieran conectados a la misma LAN. En muchos sentidos, funciona como una VPN de capa 2. Las VPN vpls y de capa 2 usan la misma topología de red y funcionan de manera similar. Un paquete que se origina en la red de un cliente se envía primero a un dispositivo CE. Luego, se envía a un enrutador de PE dentro de la red del proveedor de servicios. El paquete atraviesa la red del proveedor de servicios a través de un LSP MPLS. Llega al enrutador de PE de salida, que luego reenvía el tráfico al dispositivo CE en el sitio del cliente de destino.
La diferencia clave en VPLS es que los paquetes pueden atravesar la red del proveedor de servicios de punto a multipunto, lo que significa que un paquete que se origina en un dispositivo CE se puede difundir a enrutadores PE en el VPLS. Por el contrario, una VPN de capa 2 reenvía paquetes solo de punto a punto. El destino de un paquete recibido de un dispositivo CE por un enrutador de PE debe conocerse para que la VPN de capa 2 funcione correctamente.
En una red solo de capa 3, puede configurar el servicio de LAN privada virtual (VPLS) para conectar sitios de redes de área local (LAN) Ethernet dispersas geográficamente entre sí a través de una red troncal MPLS. Para los clientes del ISP que implementan VPLS, todos los sitios parecen estar en la misma LAN Ethernet aunque el tráfico viaje a través de la red del proveedor de servicios. VPLS está diseñado para transportar el tráfico Ethernet a través de una red de proveedor de servicios habilitado para MPLS. En cierto modo, VPLS imita el comportamiento de una red Ethernet. Cuando un enrutador pe configurado con una instancia de enrutamiento VPLS recibe un paquete de un dispositivo CE, primero comprueba la tabla de enrutamiento adecuada para el destino del paquete VPLS. Si el enrutador tiene el destino, lo reenvía al enrutador de PE adecuado. Si no tiene el destino, transmite el paquete a todos los demás enrutadores de PE que son miembros de la misma instancia de enrutamiento VPLS. Los enrutadores de PE reenvía el paquete a sus dispositivos CE. El dispositivo CE que es el destinatario previsto del paquete lo reenvía a su destino final. Los otros dispositivos CE lo descartan.
Instancias de enrutamiento de enrutador virtual
Una instancia de enrutamiento de enrutador virtual, como una instancia de enrutamiento vpn de enrutamiento y reenvío (VRF), mantiene tablas de enrutamiento y reenvío separadas para cada instancia. Sin embargo, muchos pasos de configuración necesarios para las instancias de enrutamiento VRF no son necesarios para las instancias de enrutamiento de enrutador virtual. Específicamente, no es necesario configurar un distinguidor de ruta, una política de tabla de enrutamiento (las vrf-exportinstrucciones , vrf-importy) route-distinguisher ni MPLS entre los enrutadores P.
Sin embargo, debe configurar interfaces lógicas separadas entre cada uno de los enrutadores del proveedor de servicios que participan en una instancia de enrutamiento de enrutador virtual. También debe configurar interfaces lógicas separadas entre los enrutadores del proveedor de servicios y los enrutadores del cliente que participan en cada instancia de enrutamiento. Cada instancia de enrutador virtual requiere su propio conjunto único de interfaces lógicas para todos los enrutadores participantes.

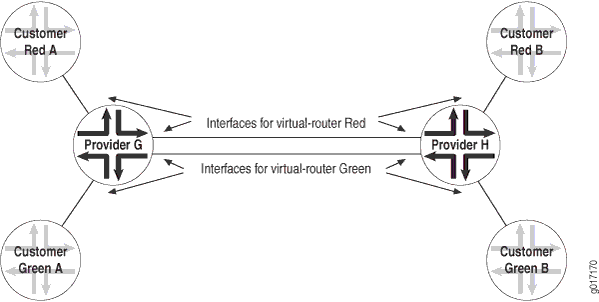

La figura 1 muestra cómo funciona esto. Los enrutadores G y H del proveedor de servicios están configurados para las instancias de enrutamiento de enrutadores virtuales Rojo y Verde. Cada enrutador de proveedor de servicios está conectado directamente a dos enrutadores de clientes locales, uno en cada instancia de enrutamiento. Los enrutadores de proveedores de servicios también están conectados entre sí a través de la red del proveedor de servicios. Estos enrutadores necesitan cuatro interfaces lógicas: una interfaz lógica para cada uno de los enrutadores del cliente conectados localmente y una interfaz lógica para transportar el tráfico entre los dos enrutadores de proveedores de servicios para cada instancia de enrutador virtual.
de enrutamiento de enrutador virtual
Las VPN de capa 3 no tienen este requisito de configuración. Si configura varias instancias de enrutamiento VPN de capa 3 en un enrutador de PE, todas las instancias pueden usar la misma interfaz lógica para comunicarse con otro enrutador de PE. Esto es posible porque las VPN de capa 3 usan etiquetas MPLS (VPN) que diferencian el tráfico que va hacia y desde varias instancias de enrutamiento. Sin etiquetas MPLS y VPN, como en una instancia de enrutamiento de enrutador virtual, necesita interfaces lógicas separadas para separar el tráfico de diferentes instancias.
Un método para proporcionar esta interfaz lógica entre los enrutadores del proveedor de servicios es mediante la configuración de túneles entre ellos. Puede configurar la seguridad IP (IPsec), la encapsulación de enrutamiento genérico (GRE) o los túneles IP-IP entre los enrutadores del proveedor de servicios, lo que termina los túneles en la instancia del enrutador virtual.
VPN y sistemas lógicos
Puede particionar un único enrutador físico en varios sistemas lógicos que realicen tareas de enrutamiento independientes. Dado que los sistemas lógicos realizan un subconjunto de las tareas una vez manejadas por el enrutador físico, los sistemas lógicos ofrecen una forma eficaz de maximizar el uso de una sola plataforma de enrutamiento.
Los sistemas lógicos realizan un subconjunto de las acciones de un enrutador físico y tienen sus propias tablas de enrutamiento, interfaces, políticas e instancias de enrutamiento únicos. Un conjunto de sistemas lógicos dentro de un solo enrutador puede manejar las funciones que anteriormente realizaban varios enrutadores pequeños.
Los sistemas lógicos admiten VPN de capa 2, VPN de capa 3, VPLS y circuitos de capa 2. Para obtener más información acerca de los sistemas lógicos, consulte la Guía del usuario de sistemas lógicos para enrutadores y conmutadores.
A partir de la versión 17.4R1 de Junos OS, la compatibilidad con ETHERNET VPN (EVPN) también se ha extendido a los sistemas lógicos que se ejecutan en dispositivos MX. Las mismas opciones y rendimiento de EVPN están disponibles, y se pueden configurar bajo la [edit logical-systems logical-system-name routing-instances routing-instance-name protocols evpn] jerarquía.
Descripción de VPN de capa 3
Las redes privadas virtuales (VPN) son redes privadas que utilizan una red pública para conectar dos o más sitios remotos. En lugar de conexiones dedicadas entre redes, las VPN usan conexiones virtuales enrutadas (tunelizadas) a través de redes públicas que suelen ser redes de proveedores de servicios.
VPN de capa 3 funciona en el nivel de capa 3 del modelo OSI, la capa de red. Una VPN de capa 3 se compone de un conjunto de sitios de clientes que están conectados a través de la red troncal de Internet pública existente de un proveedor de servicios. Se utiliza un modelo par a par para conectarse a los sitios de los clientes, donde los proveedores de servicios aprenden las rutas del cliente al emparejar con los clientes. La información de enrutamiento común se comparte en la red troncal del proveedor mediante el BGP multiprotocolo, y el tráfico vpn se reenvía a los sitios de los clientes mediante MPLS.
Junos OS admite VPN de capa 3 basadas en RFC 4364. El RFC describe VPN mediante túneles MPLS para la conectividad, BGP para distribuir información de accesibilidad y una red troncal IP para el transporte. Los proveedores de servicios utilizan sus redes troncales IP para vincular un conjunto de sitios de clientes que pertenecen a la misma VPN.
Componentes de una VPN de capa 3
Hay tres tipos principales de VPN MPLS: VPN de capa 2, circuitos de capa 2 y VPN de capa 3. Todos los tipos de VPN MPLS comparten ciertos componentes:
Dispositivos CE: dispositivos de borde del cliente (CE) en las instalaciones del cliente que se conectan a la red del proveedor. Algunos modelos los llaman dispositivos de equipo de instalaciones del cliente (CPE).
Red del cliente: sitios de clientes con dispositivos CE que pertenecen a la VPN.
Red de proveedor: la red troncal del proveedor de servicios que ejecuta la red troncal MPLS.
Dispositivos P: dispositivos del proveedor (P) dentro del núcleo de la red del proveedor. Los dispositivos del proveedor no están conectados a ningún dispositivo en el sitio del cliente y forman parte del túnel entre pares de dispositivos PE. Los dispositivos del proveedor admiten la funcionalidad de ruta de conmutación de etiquetas (LSP) como parte de la compatibilidad de túnel, pero no admiten la funcionalidad de VPN.
Dispositivos PE: dispositivos de borde de proveedor (PE) dentro de la red central de un proveedor de servicios que se conectan directamente a un dispositivo CE en el sitio del cliente.
MP-BGP: los dispositivos de PE usan MP-BGP para distribuir las rutas de los clientes a los dispositivos de PE adecuados en la red troncal de MPLS.
Terminología de VPN de capa 3
Las VPN usan una terminología distinta para identificar los componentes de la red:
Tabla de enrutamiento IP (también llamada tabla de enrutamiento global): esta tabla contiene rutas de proveedores de servicios no incluidas en un VRF. Los dispositivos del proveedor necesitan esta tabla para poder comunicarse entre sí, mientras que la tabla VRF es necesaria para llegar a todos los dispositivos del cliente en una VPN en particular. Por ejemplo, un enrutador de PE con la interfaz A a un enrutador CE y la interfaz B a un enrutador P troncal coloca las direcciones de interfaz A en la VRF y las direcciones de interfaz B en la tabla de enrutamiento IP global.
Distinguidor de ruta: un valor de 64 bits anteponedo a una dirección IP. Esta etiqueta única ayuda a identificar las diferentes rutas de los clientes a medida que los paquetes fluyen por el mismo túnel del proveedor de servicios.
Dado que una red de tránsito típica está configurada para manejar más de una VPN, es probable que los enrutadores del proveedor tengan configuradas varias instancias de VRF. Como resultado, según el origen del tráfico y las reglas de filtrado aplicadas al tráfico, las tablas de enrutamiento del BGP pueden contener varias rutas para una dirección de destino determinada. Dado que el BGP requiere que se importe exactamente una ruta de BGP por destino a la tabla de reenvío, el BGP debe tener una forma de distinguir entre los mensajes de información de accesibilidad de la capa de red (NLRI) potencialmente idénticos que se reciben de diferentes VPN.
Un diferenciador de ruta es un número localmente único que identifica toda la información de ruta de una VPN determinada. Los identificadores numéricos únicos permiten que el BGP distinga entre rutas que de otro modo son idénticas.
Cada instancia de enrutamiento que configure en un enrutador de PE debe tener un distinguidor de ruta único. Existen dos formatos posibles:
as-number:number—Donde es as-number un número de sistema autónomo (AS) (un valor de 2 bytes) en el intervalo de 1 a 65.535, y number es cualquier valor de 4 bytes. Recomendamos que utilice un número de AS asignado por la Autoridad de Asignación de Números de Internet (AIANA) y no privado, preferiblemente el ISP o el número de AS del cliente.
ip-address:number—Donde, ip-address es una dirección IP (un valor de 4 bytes) y number es cualquier valor de 2 bytes. La dirección IP puede ser cualquier dirección de unidifusión única a nivel mundial. Recomendamos que utilice la dirección que configure en la instrucción enrutador-id, que es una dirección IP pública en el intervalo de prefijo asignado.
Destino de ruta (RT): valor de 64 bits que se utiliza para identificar el dispositivo PE de salida final de las rutas de los clientes en un VRF determinado para permitir el uso compartido complejo de rutas. El destino de la ruta define qué ruta forma parte de una VPN. Un destino de ruta único ayuda a distinguir entre diferentes servicios VPN en el mismo enrutador. Cada VPN también tiene una política que define cómo se importan las rutas a la tabla VRF en el enrutador. Una VPN de capa 2 está configurada con políticas de importación y exportación. Una VPN de capa 3 usa un destino de ruta único para distinguir entre rutas VPN. Por ejemplo, el RT permite compartir rutas en una red de servicio compartido a varios clientes. Cada ruta VPN puede tener uno o más RT. Un dispositivo PE controla los RT como valores de comunidad de BGP extendidos y usa los RT para instalar rutas de cliente.
Rutas VPN-IPv4: una ruta que consta de una secuencia de 96 bits compuesta por una etiqueta RD de 64 bits anteponeda a una dirección IPv4 de 32 bits. Los dispositivos PE exportan las rutas VPN-IPv4 en las sesiones de IBGP a los otros dispositivos del proveedor. Estas rutas se intercambian a través de la red troncal de MPLS mediante iBGP. Cuando el dispositivo PE saliente recibe la ruta, se quita el diferenciador de ruta y anuncia la ruta a los dispositivos CE conectados, normalmente a través de anuncios de ruta BGP IPv4 estándar.
VRF: la tabla de enrutamiento y reenvío virtual (VRF) distingue las rutas de los diferentes clientes, así como las rutas de los clientes de las rutas del proveedor en el dispositivo pe. Estas rutas pueden incluir espacios de direcciones de red privada superpuestos, rutas públicas específicas del cliente y rutas de proveedor en un dispositivo PE útil para el cliente.
Una instancia de VRF consta de una o más tablas de enrutamiento, una tabla de reenvío derivada, las interfaces que utilizan la tabla de reenvío y las políticas y protocolos de enrutamiento que determinan lo que entra en la tabla de reenvío. Dado que cada instancia está configurada para una VPN determinada, cada VPN tiene tablas, reglas y políticas independientes que controlan su funcionamiento.
Se crea una tabla VRF independiente para cada VPN que tenga una conexión a un enrutador CE. La tabla VRF se rellena con rutas recibidas de sitios de CE directamente conectados asociados con la instancia de VRF y con rutas recibidas de otros enrutadores de PE en la misma VPN.
Arquitectura VPN de capa 3
Una VPN de capa 3 vincula los enrutadores de borde del cliente (enrutadores CE) con enrutadores en el borde de la red del proveedor de servicios (enrutadores de PE). Una VPN de capa 3 usa un modelo de enrutamiento par entre enrutadores de PE y CE locales que se conectan directamente. Es decir, sin necesidad de varios saltos en la red troncal del proveedor para conectar pares de enrutadores PE y CE. Los enrutadores de PE distribuyen la información de enrutamiento a todos los enrutadores CE que pertenecen a la misma VPN, según el distinguidor de ruta BGP, localmente y en toda la red del proveedor. Cada VPN tiene su propia tabla de enrutamiento para esa VPN, coordinada con las tablas de enrutamiento en los enrutadores par CE y PE. Los enrutadores CE y PE tienen diferentes tablas VRF. Cada enrutador CE tiene una sola tabla VRF porque las otras VPN son invisibles para la CE. Un enrutador de PE puede conectarse a más de un enrutador CE, por lo que el enrutador de PE tiene una tabla de enrutamiento IP general y una tabla VRF para cada CE adjunto con una VPN.

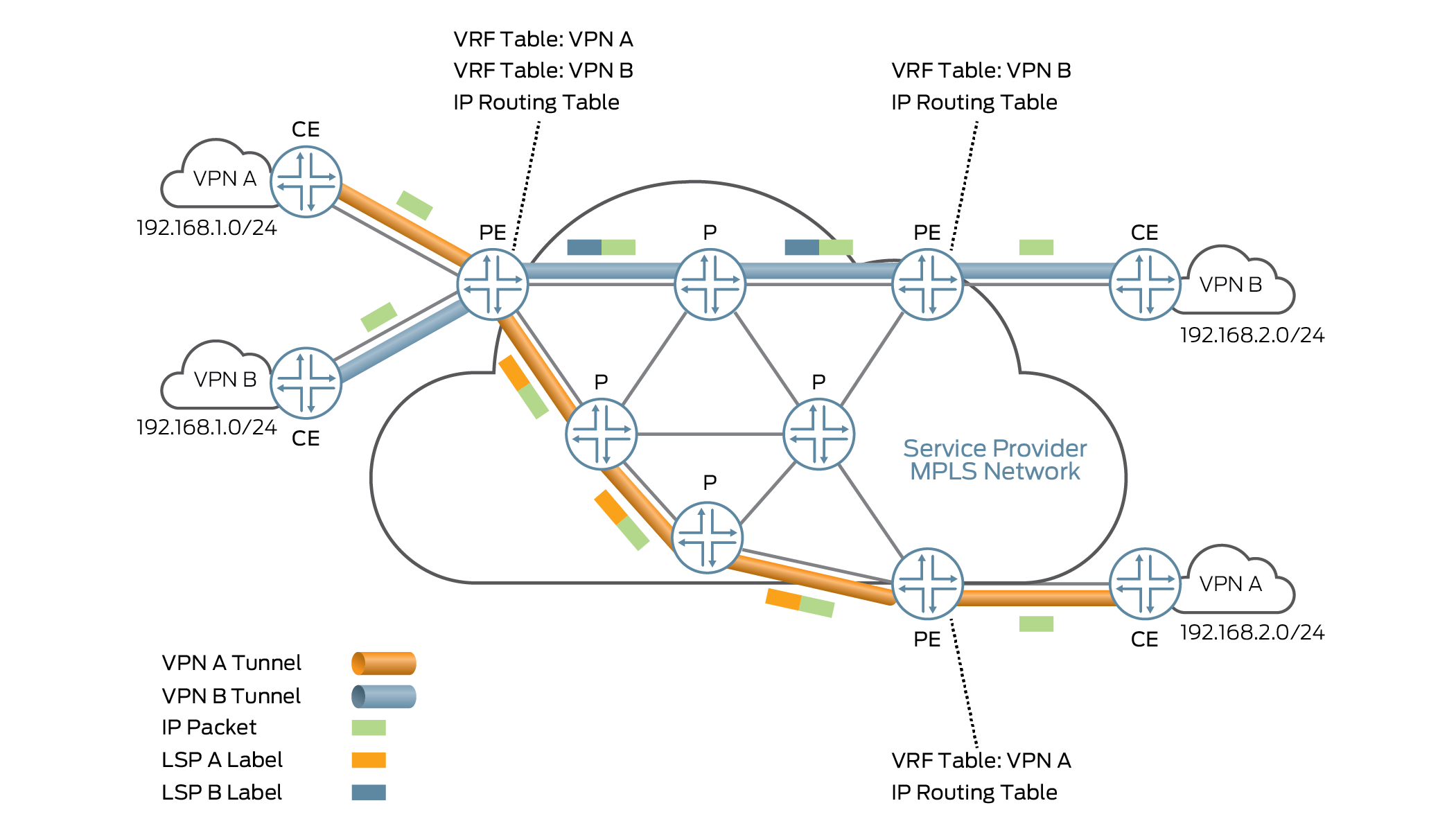

La Figura 2 muestra la arquitectura general de una VPN de capa 3.
El enrutador de PE sabe qué tabla VRF usar para los paquetes que llegan desde sitios VPN remotos, ya que cada tabla VRF tiene uno o más atributos de comunidad extendidos asociados con hit. Los atributos de la comunidad identifican la ruta como perteneciente a una colección específica de enrutadores. El atributo de comunidad de destino de ruta identifica una colección de sitios (con mayor precisión, la colección de sus tablas VRF) a la cual un enrutador de PE distribuye rutas. El enrutador PE usa el destino de la ruta para importar las rutas VPN remotas correctas en sus tablas VRF.
La importación y exportación de rutas VPN entre sitios VPN no es automática. Este proceso está controlado por las políticas de enrutamiento de BPG. Las políticas de enrutamiento establecen las reglas para intercambiar información de enrutamiento a través de la red MPLS del proveedor de servicios y deben configurarse correctamente y mantenerse cuando la topología de red cambia.
El enrutador de PE clasifica las rutas IPv4 anunciadas por un enrutador CE par y recibidas por el enrutador de PE como rutas VPN-IPv4. Cuando un enrutador de PE de entrada recibe rutas anunciadas de un enrutador CE de par conectado directamente, el enrutador de PE de entrada comprueba la ruta recibida con la política de exportación de VRF para esa VPN. Es decir, el enrutador de PE de entrada decide qué enrutadores de PE remotos necesitan saber acerca de las rutas anunciadas. Este es un proceso de dos pasos:
Si la política de exportación establecida acepta la ruta, el enrutador de PE convierte la información al formato VPN-IPv4 agregando el distinguidor de ruta a la dirección IPv4. Luego, el enrutador de PE anuncia la ruta VPN-IPv4 a los enrutadores de PE remotos. La política de destino de exportación configurada de la tabla VRF determina el valor del destino de la ruta adjunta. Las sesiones de IBGP distribuyen las rutas VNP-IPv4 en la red central del proveedor de servicios.
Si la política de exportación establecida no acepta la ruta, el enrutador de PE no la exporta a otros enrutadores PE, pero el enrutador de PE usa la ruta localmente. Esto sucede, por ejemplo, cuando dos enrutadores CE en la misma VPN se conectan directamente al mismo enrutador de PE para que el tráfico general pueda fluir de un sitio de CE a otro.
Cuando un enrutador de PE de salida al otro lado de la red del proveedor de servicios recibe una ruta, el enrutador de PE de salida comprueba la ruta con la política de importación del IBGP implementada entre los enrutadores de PE. Si el enrutador de PE de salida acepta la ruta, entonces el enrutador de PE de salida agrega la ruta a la tabla de enrutamiento bgp.l3vpn.0. El enrutador también comprueba la ruta con la política de importación de VRF para la VPN. Si se acepta la ruta, el enrutador de PE de salida quita el distinguidor de ruta y coloca la ruta en la tabla VRF correcta. Las tablas VRF usan la convención de nomenclatura routing-instance-name.inet.0, por lo que "VPN A" normalmente configura la tabla como vpna.inet.0).
Estándares de VPN de capa 3 compatibles
Junos OS admite sustancialmente las siguientes RFC, que definen estándares para redes privadas virtuales (VPN) de capa 3.
RFC 2283, Extensiones multiprotocolo para BGP-4
RFC 2685, Identificador de redes privadas virtuales
RFC 2858, Extensiones multiprotocolo para BGP-4
RFC 4364, Redes privadas virtuales IP BGP/MPLS (VPN)
RFC 4379, Detección de fallas de plano de datos de etiquetas multiprotocolo conmutados (MPLS)
La funcionalidad traceroute solo se admite en enrutadores de tránsito.
RFC 4576, Uso de un bit de opciones de anuncio de estado de vínculo (LSA) para evitar el bucle en redes privadas virtuales (VPN) IP BGP/MPLS
RFC 4577, OSPF como el protocolo de borde de proveedor/cliente para redes privadas virtuales (VPN) IP BGP/MPLS
RFC 4659, Extensión de red privada virtual (VPN) IP BGP-MPLS para VPN IPv6
RFC 4684, Distribución de ruta restringida para protocolo de puerta de enlace de borde/conmutación de etiquetas multiprotocolo (BGP/MPLS) Protocolo de Internet (IP) Redes privadas virtuales (VPN)
Las siguientes RFC no definen un estándar, sino que proporcionan información acerca de la tecnología relacionada con las VPN de capa 3. El IETF los clasifica como "mejor práctica actual" o "información".
RFC 1918, Asignación de direcciones para Internet privado
RFC 2917, una arquitectura de NÚCLEO MPLS IP VPN
Ver también
Descripción del reenvío de VPN de capa 3 a través del núcleo
Los enrutadores de PE en la red central del proveedor son los únicos enrutadores que están configurados para admitir VPN y, por lo tanto, son los únicos enrutadores que tienen información sobre las VPN. Desde el punto de vista de la funcionalidad de vpn, los enrutadores de proveedor (P) en el núcleo (aquellos enrutadores P que no están conectados directamente a los enrutadores CE) son simplemente enrutadores a lo largo del túnel entre los enrutadores de PE de entrada y salida.
Los túneles pueden ser LDP o MPLS. Cualquier enrutador P a lo largo del túnel debe admitir el protocolo utilizado para el túnel, ya sea LDP o MPLS.
Cuando el reenvío del enrutador de PE a enrutador se tunelizó a través de rutas conmutadas por etiquetas (LSP) de MPLS, los paquetes MPLS tienen una pila de etiquetas de dos niveles (consulte la Figura 3):

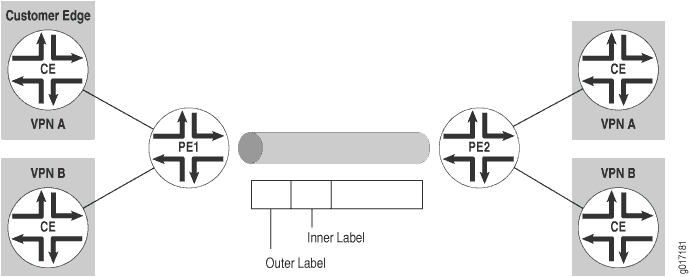

Etiqueta externa: etiqueta asignada a la dirección del BGP siguiente salto por el IGP siguiente salto
Etiqueta interna: etiqueta que el salto siguiente del BGP asignado para la dirección de destino del paquete
de PE
La figura 4 muestra cómo se asignan y eliminan las etiquetas:

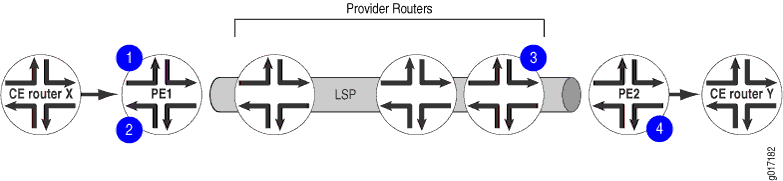

Cuando el enrutador CE X reenvía un paquete al enrutador PE1 con un destino del enrutador CE Y, la ruta de PE identifica el BGP siguiente salto al enrutador Y y asigna una etiqueta que corresponde al siguiente salto del BGP e identifica al enrutador CE de destino. Esta etiqueta es la etiqueta interna.
El enrutador PE1 identifica la ruta del IGP al siguiente salto del BGP y asigna una segunda etiqueta que corresponde al LSP del siguiente salto del BGP. Esta etiqueta es la etiqueta externa.
La etiqueta interna sigue siendo la misma a medida que el paquete atraviesa el túnel LSP. La etiqueta externa se intercambia en cada salto a lo largo del LSP y luego es reventada por el penúltimo enrutador de salto (el tercer enrutador P).
Pe2 del enrutador extrae la etiqueta interna de la ruta y reenvía el paquete al enrutador Y.
de etiquetas
Descripción de los atributos de VPN de capa 3
La distribución de la ruta dentro de una VPN se controla a través de atributos de comunidad extendidos del BGP. El RFC 4364 define los tres atributos siguientes que utilizan las VPN:
VPN de destino: identifica un conjunto de sitios dentro de una VPN a la cual un enrutador de borde de proveedor (PE) distribuye rutas. Este atributo también se denomina destino de ruta. El enrutador de PE de salida utiliza el enrutador de ruta de salida para determinar si una ruta recibida está destinada a una VPN que el enrutador presta servicios.

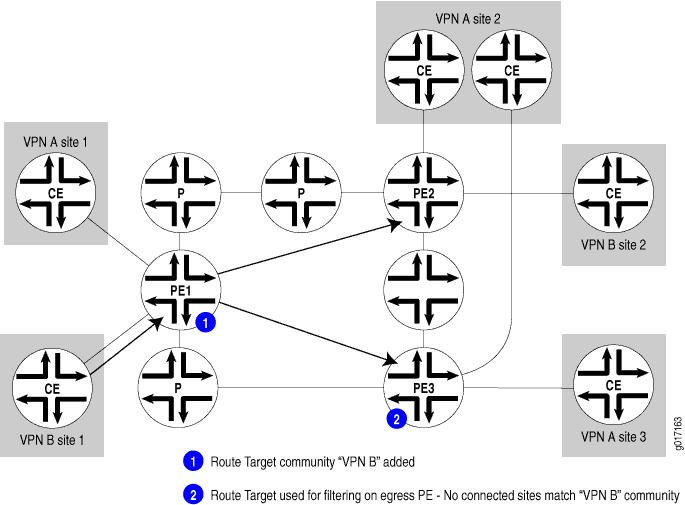

La Figura 5 muestra la función del destino de la ruta. El enrutador PE1 agrega el destino de ruta "VPN B" a las rutas recibidas del enrutador de borde del cliente (CE) en el sitio 1 en VPN B. Cuando recibe la ruta, el enrutador de salida PE2 examina el destino de la ruta, determina que la ruta es para una VPN a la que presta servicios y acepta la ruta. Cuando el enrutador de salida PE3 recibe la misma ruta, no acepta la ruta porque no da servicio a ningún enrutador CE en la VPN B.
VPN de origen: identifica un conjunto de sitios y la ruta correspondiente como procedentes de uno de los sitios de ese conjunto.
Sitio de origen: identifica de forma única el conjunto de rutas que un enrutador de PE aprendió de un sitio determinado. Este atributo garantiza que una ruta aprendida de un sitio determinado a través de una conexión PE-CE determinada no se distribuya de vuelta al sitio mediante una conexión PE-CE diferente. Es particularmente útil si está utilizando BGP como el protocolo de enrutamiento entre los enrutadores PE y CE y si se ha asignado a diferentes sitios en la VPN los mismos números de sistema autónomo (AS).
Enrutadores en una VPN

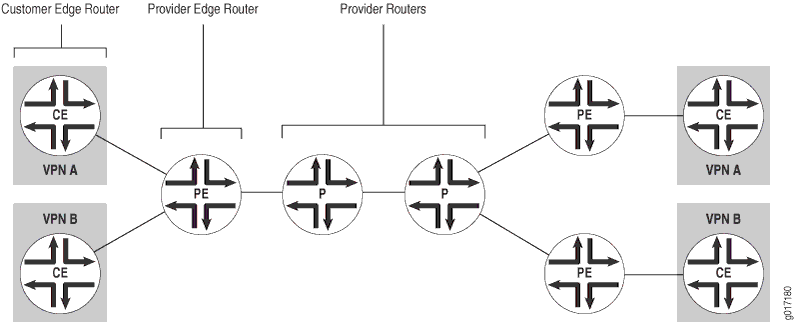

La Figura 6 muestra cómo los enrutadores de borde (PE) del proveedor proporcionan la funcionalidad de la VPN; los enrutadores de borde del proveedor y del cliente (CE) no tienen requisitos de configuración especiales para VPN.
Introducción a la configuración de VPN de capa 3
Para configurar la funcionalidad de red privada virtual (VPN) de capa 3, debe habilitar la compatibilidad vpn en el enrutador de borde del proveedor (PE). También debe configurar cualquier enrutador de proveedor (P) que abaste la VPN, y debe configurar los enrutadores de borde del cliente (CE) para que sus rutas se distribuyan en la VPN.
Para configurar VPN de capa 3, incluya las siguientes instrucciones:
description text; instance-type vrf; interface interface-name; protocols { bgp { group group-name { peer-as as-number; neighbor ip-address; } multihop ttl-value; } (ospf | ospf3) { area area { interface interface-name; } domain-id domain-id; domain-vpn-tag number; sham-link { local address; } sham-link-remote address <metric number>; } rip { rip-configuration; } } route-distinguisher (as-number:id | ip-address:id); router-id address; routing-options { autonomous-system autonomous-system { independent-domain; loops number; } forwarding-table { export [ policy-names ]; } interface-routes { rib-group group-name; } martians { destination-prefix match-type <allow>; } maximum-paths { path-limit; log-interval interval; log-only; threshold percentage; } maximum-prefixes { prefix-limit; log-interval interval; log-only; threshold percentage; } multipath { vpn-unequal-cost; } options { syslog (level level | upto level); } rib routing-table-name { martians { destination-prefix match-type <allow>; } multipath { vpn-unequal-cost; } static { defaults { static-options; } route destination-prefix { next-hop [next-hops]; static-options; } } } } static { defaults { static-options; } route destination-prefix { policy [ policy-names ]; static-options; } } vrf-advertise-selective { family { inet-mvpn; inet6-mvpn; } } vrf-export [ policy-names ]; vrf-import [ policy-names ]; vrf-target (community | export community-name | import community-name); vrf-table-label;
Puede incluir estas instrucciones en los siguientes niveles jerárquicos:
[edit routing-instances routing-instance-name][edit logical-systems logical-system-name routing-instances routing-instance-name]
El [edit logical-systems] nivel de jerarquía no es aplicable en enrutadores serie ACX.
Las sham-linkinstrucciones , sham-link-remotey vrf-advertise-selective , no son aplicables en enrutadores serie ACX.
Para VPN de capa 3, solo algunas de las instrucciones de la [edit routing-instances] jerarquía son válidas. Para obtener la jerarquía completa, consulte Biblioteca de protocolos de enrutamiento de Junos OS.
Además de estas instrucciones, debe habilitar un protocolo de señalización, sesiones de IBGP entre los enrutadores de PE y un protocolo de puerta de enlace interior (IGP) en los enrutadores PE y P.
De forma predeterminada, las VPN de capa 3 están deshabilitadas.
Muchos de los procedimientos de configuración de VPN de capa 3 son comunes a todos los tipos de VPN.
[edit logical-systems logical-system-name routing-instances routing-instance-name protocols evpn] jerarquía.
