Circuito cerrado remoto para administración de errores de vínculo

Utilice este tema para comprender qué sucede cuando se establecen interfaces remotas en modo de circuito cerrado y cómo habilitar el circuito cerrado remoto. También puede aprender a habilitar el enrutamiento sin interrupciones para LFM.

Establecer una interfaz remota en modo de circuito cerrado

Puede configurar el software para establecer el DTE remoto en modo de circuito cerrado en las siguientes interfaces:

  • Interfaces Gigabit Ethernet IQ2 e IQ2-E

  • Interfaces Ethernet en los enrutadores serie MX o conmutadores de la serie EX

Junos OS puede colocar un DTE remoto en modo de circuito cerrado (si el modo de circuito cerrado remoto es compatible con el DTE remoto). Cuando coloca un DTE remoto en modo de circuito cerrado, la interfaz recibe la solicitud de circuito cerrado remoto y coloca la interfaz en modo de circuito cerrado remoto. Cuando la interfaz está en modo de circuito cerrado remoto, todas las tramas, excepto las PDU de OAM, se vuelven a bucle sin ningún cambio realizado en las tramas. Las PDU de OAM se siguen enviando al plano de administración y se procesan.

Para configurar el circuito cerrado remoto, incluya la remote-loopback instrucción en el [edit protocol oam ethernet link-fault-management interface interface-name] nivel de jerarquía:

Para sacar el DTE remoto del modo de circuito cerrado, quite la remote-loopback instrucción de la configuración.

Habilitación de la compatibilidad con circuito cerrado remoto en la interfaz local

Puede permitir que un DTE remoto establezca una interfaz local en modo de circuito cerrado remoto en interfaces Gigabit Ethernet IQ2 e IQ2-E y todas las interfaces Ethernet en los enrutadores serie MX y los conmutadores de la serie EX. Cuando un DTE remoto envía una solicitud de circuito cerrado remoto, Junos OS coloca la interfaz local en modo de circuito cerrado. Cuando una interfaz está en modo de circuito cerrado, todas las tramas, excepto las PDU OAM, se vuelven a bucle sin ningún cambio en las tramas. Las PDU de OAM se siguen enviando al plano de administración y se procesan. De forma predeterminada, la función de circuito cerrado remoto no está habilitada.

Para habilitar el circuito cerrado remoto, incluya la allow-remote-loopback instrucción en el [edit protocol oam ethernet link-fault-management interface interface-name negotiation-options] nivel de jerarquía:

Nota:

La activación del circuito cerrado remoto OAM puede dar como resultado pérdida de trama de datos.

Ejemplo: Configuración de LFM Ethernet con soporte de circuito cerrado

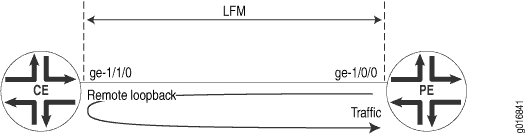

En este ejemplo, LFM se configura entre el enrutador del borde del proveedor (PE) y el enrutador del borde del cliente (CE). El enrutador pe puede poner el enrutador CE en modo de circuito cerrado remoto. Esto permite que el PE tenga todo el tráfico enviado al enrutador CE en bucle para fines de diagnóstico, como se muestra en Figura 1.

Figura 1: LFM Ethernet con soporte de circuito cerradoLFM Ethernet con soporte de circuito cerrado

Para configurar LFM entre un enrutador pe y un enrutador CE:

  1. Configure el circuito cerrado LFM en el enrutador pe:

  2. Configure el circuito cerrado LFM en el enrutador CE:

    Nota:

    Si la negotiation options allow-remote-loopback instrucción en el enrutador CE se elimina antes de eliminar el enrutador CE del modo de circuito cerrado remoto, el flujo de tráfico entre el enrutador PE y el enrutador CE se verá afectado. Por lo tanto, elimine la remote-loopback instrucción en el enrutador pe antes de eliminar la negotiation-options allow-remote-loopback instrucción en el enrutador CE.

Tabla de historial de versiones
Liberación
Descripción
17.3R1
A partir de Junos OS versión 17.3R1, el demonio de administración de fallas de vínculo Ethernet (lfmd) se ejecuta en el motor de enrutamiento de respaldo, así cuando se configura la conmutación agraciada del motor de enrutamiento (GRES).
