Configuración de administración de errores de vínculos

Utilice este tema para comprender cómo se configuran las características de administración de errores de vínculos en el dispositivo. También puede usar este tema para configurar un perfil de acción para especificar la acción LFM que debe llevarse a cabo cuando se produce un evento LFM específico y aplicar el perfil de acción.

Configuración del intervalo PDU de mantenimiento seguros

Se envían PDU mantenimiento seguros periódicas para llevar a cabo la supervisión de vínculos.

Puede especificar el intervalo de envío periódico mantenimiento seguros de la PDU para la detección de errores.

Para configurar el intervalo de envío, incluya pdu-interval la instrucción en [edit protocol oam ethernet link-fault-management interface interface-name] el nivel de jerarquía:

El rango del intervalo de la PDU mantenimiento seguros periódico es de 100 a 1000 milisegundos. El intervalo de envío predeterminado es de 1000 milisegundos.

Configuración del umbral de la PDU de mantenimiento seguros

Puede especificar el número de PDU mantenimiento seguros que una interfaz puede omitir antes de que se considere inactivo el vínculo entre interlocutores.

Para configurar el número de PDU que se pueden perder en el interlocutor, incluya la pdu-threshold instrucción en el [edit protocol oam ethernet link-fault-management interface interface-name] nivel de la jerarquía:

El rango del valor de umbral está comprendido entre 3 y 10. El valor predeterminado está en tres PDU.

Configuración de valores de umbral para eventos de errores locales en una interfaz

Puede configurar valores de umbrales en una interfaz para los errores locales que desencadenan el envío del evento de vínculo TLVs.

Para establecer los valores del umbral de error para enviar TLVs de eventos frame-error, frame-periodincluya frame-period-summarylas instrucciones symbol-period ,, y [edit protocols oam ethernet link-fault-management interface interface-name event-thresholds] en el nivel de jerarquía:

Ejemplo Configurar la compatibilidad mantenimiento seguros de AH de IEEE 802.3 en una interfaz

Configure la compatibilidad con ah mantenimiento seguros de 802.3 en una interfaz de 10 Gigabit Ethernet:

Ejemplo Configurar la compatibilidad mantenimiento seguros de AH de IEEE 802.3 para una interfaz en serie ACX

Junos OS de enrutadores de serie ACX permite que las interfaces Ethernet de estos enrutadores admitan el estándar ah IEEE 802.3 para el funcionamiento, la administración y el mantenimiento (mantenimiento seguros) de Ethernet en las redes de acceso. El estándar define mantenimiento seguros administración de errores de vínculos (LFM). Puede configurar IEEE mantenimiento seguros de AH de LFM en vínculos de Ethernet punto a punto que estén conectados directamente o a través de repetidores Ethernet.

En este ejemplo se describe cómo activar y configurar mantenimiento seguros en una interfaz Gigabit Ethernet.

Aplicables

En este ejemplo se utilizan los siguientes componentes de hardware y software:

  • Junos OS versión 12,2 o posterior para enrutadores serie ACX.

  • Enrutador ACX1000 o ACX2000.

Descripción general y topología

En este ejemplo, puede configurar una interfaz de 10 Gigabit Ethernet en un enrutador serie ACX con la compatibilidad con ah mantenimiento seguros de 802.3, que incluye: detección de vínculos, unidades de datos de protocolo (PDU), bucle de retorno remoto, negociación y umbrales de sucesos.

Configurar IEEE mantenimiento seguros de Ah 802.3 en un enrutador de serie ACX

Configuración rápida de CLI

Para configurar rápidamente IEEE 802.3 AH Ethernet mantenimiento seguros, copie los siguientes comandos y péguelos en la CLI:

Modalidades

Procedimiento paso a paso

Para configurar la compatibilidad con ah mantenimiento seguros de IEEE 802.3 en una interfaz:

  1. Habilite la compatibilidad mantenimiento seguros ah de IEEE 802.3 en una interfaz:

    user@router1# set interface (OAM Link-Fault Management) xe-0/0/0

  2. Especifique que la interfaz inicia el proceso de descubrimiento estableciendo el modo de descubrimiento de vínculo active en:

    user@router # set interface xe-0/0/0 link-discovery active

  3. Establezca el intervalo de envío periódico de mantenimiento seguros PDU (en milisegundos) a 800:

    user@router # set interface xe-0/0/0 pdu-interval 800

  4. Defina el número de PDU mantenimiento SEGUROSs que deben perderse antes de registrar un error como 4:

    user@router # set interface xe-0/0/0 pdu-threshold 4

  5. Configure la interfaz remota en modo de bucle invertido para que se realice un bucle de todos los fotogramas excepto de las PDU mantenimiento seguros sin cambios:

    user@router # set interface xe-0/0/0 remote-loopback

  6. Configure la compatibilidad con loopback remoto para la interfaz local:

    user@router # set interface xe-0/0/0 negotiation-options allow-remote-loopback

  7. Establecer el recuento de umbrales para enviar eventos de error de tramas a 30:

    user@router # set interface xe-0/0/0 event-thresholds frame-error 30

  8. Establecer el recuento de umbrales para enviar eventos de errores por períodos de trama a 50:

    user@router # set interface xe-0/0/0 event-thresholds frame-period 50

  9. Configure el número de umbrales para enviar eventos de error de resumen del período del marco a 40:

    user@router # set interface xe-0/0/0 event-thresholds frame-period-summary 40

  10. Establezca el recuento de umbrales para enviar eventos de períodos de símbolos a 20:

    user@router # set interface xe-0/0/0 event-thresholds symbol-period 20

Resultados

Compruebe los resultados de la configuración:

Ejemplo Configuración de LFM Ethernet entre el borde del proveedor y el borde del cliente

En este ejemplo, LFM se habilita en un vínculo IP entre las interfaces de borde de proveedor (PE) y borde de cliente (CE). Si el vínculo falla, LFM detectará el error y las interfaces de ambos lados estarán Link-Layer-Down marcadas. Esto da como resultado notificaciones a varios subsistemas (por ejemplo, enrutamiento), que tomarán las medidas adecuadas.

El vínculo que ejecuta LFM se muestra Figura 1en la.

Figura 1: LFM Ethernet entre el borde del proveedor y el borde del clienteLFM Ethernet entre el borde del proveedor y el borde del cliente

Para configurar LFM Ethernet en un vínculo IP entre las interfaces PE y CE:

  1. Configure LFM en el enrutador de PE:

  2. Configure LFM en el enrutador de CE:

Ejemplo Configurar Ethernet LFM para CCC

En este ejemplo, LFM se configura entre dos PEs (PE1 y PE2) conectados mediante CCC. Con LFM en contexto, se detectará inmediatamente un error de vínculo, en lugar de depender de los protocolos de enrutamiento para encontrar el fallo en la conexión CCC de extremo a extremo. Esto también ayuda a detectar el vínculo con errores exacto, en lugar de buscar solamente que se ha producido un error en la conectividad CCC de extremo a extremo. Asimismo, dado que LFM se ejecuta en el nivel de capa de vínculo, no necesita una dirección IP para funcionar y, por lo tanto, puede utilizarse donde la detección de errores bidireccional (BFD) no lo es.

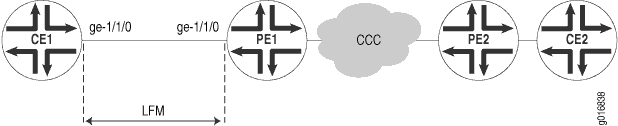

Los vínculos que se ejecutan LFM se muestran enFigura 2

Figura 2: LFM Ethernet para CCCLFM Ethernet para CCC

Para configurar Ethernet LFM entre dos PEs conectados mediante CCC:

  1. Configure LFM en el enrutador PE1 con CCC:

  2. Configure LFM en el enrutador PE2 con CCC:

Ejemplo Configurando LFM Ethernet para Ethernet agregada

En este ejemplo, LFM se configura en una interfaz Ethernet agregada (AE0) entre el enrutador 1 y el enrutador 2. Cuando se configura en Ethernet agregada, LFM se ejecuta en todos los enlaces de miembros individuales. LFM está habilitada o deshabilitada en los vínculos de miembro a medida que se agregan o se eliminan del grupo de agregación. El estado de los vínculos individuales se utiliza para determinar el estado de la interfaz agregada.

El uso de LFM con Ethernet agregada se muestra en Figura 3la.

Figura 3: LFM Ethernet para Ethernet agregadaLFM Ethernet para Ethernet agregada

Para configurar LFM en una interfaz Ethernet agregada entre dos enrutadores:

  1. Configure LFM en el enrutador 1 para AE0:

  2. Configure LFM en el enrutador 2 para AE0:

Configuración de un perfil de acción mantenimiento seguros

Puede crear un perfil de acción para definir indicadores y umbrales de errores de eventos y la acción que se va a llevar a cabo. A continuación, puede aplicar el perfil de acción a una o más interfaces.

Para configurar un perfil de acción, incluya action-profile la instrucción en [edit protocols oam ethernet link-fault-management] el nivel de jerarquía:

Nota:

A partir de la versión 14.2 de Junos OS, siempre que la administración de errores de vínculo (LFM) con un perfil de acción esté configurado para marcar la interfaz como no activa (incluyendo la instrucción de vínculo hacia abajo en el nivel jerárquico [edit protocols oam Ethernet link-fault-management]), el puerto se coloca en el estado bloqueado (estado STP). En este estado de la interfaz, el tráfico de datos no se transmite a través de dicha interfaz. Debido a que el mantenimiento descendente de conectividad de fallos de FC (MEPs) ha llegado a los puertos bloqueados, las sesiones de CFM se activan correctamente. Sin embargo, la interfaz no funciona y el TLV de estado de la interfaz no contiene el estado correcto. Sólo si configura el TLV de estado de puerto, se reflejará el estado real del puerto. El TLV del estado de la interfaz no tiene el estado real del puerto.

Supervisión del estado del Protocolo

El indicador de CCC está asociado a una conexión entre conexiones (CCC) del circuito, un circuito de capa 2 y una VPN de capa 2, que envían el estado de CCC al núcleo. El indicador de CCC indica que el CCC no está presionado. El estado de CCC se envía al núcleo cuando la conexión CCC, el circuito de capa 2 o la VPN de capa 2 está inactiva. Esto, a su vez, desactiva la interfaz de PE orientada a los CE asociada con la conexión CCC, el circuito de capa 2 o la VPN de capa 2.

Cuando el indicador de CCC se señala al protocolo ah IEEE 802.3, el sistema realiza la acción definida en la action instrucción del perfil de acción. Para obtener más información sobre los circuitos de capa 2, consulte la guía del usuario de Junos OS los circuitos de la capa 2, Junos OS VPN Configuration.

Para supervisar el protocolo ah IEEE 802.3, en la interfaz de PE orientada a los CE protocol-down , incluya la [edit protocols oam ethernet link-fault-management action-profile profile-name event] instrucción en el nivel de jerarquía:

  1. En el [edit protocols oam ethernet link-fault-management action-profile profile-name event] modo de configuración, vaya al nivel de jerarquía.
  2. Incluir la protocol-down instrucción.
Nota:

Si se especifican varios eventos en el perfil de acción, todos los eventos deben producirse antes de que se realice la acción especificada.

Configuración de valores de umbral para eventos de error en un perfil de acción

Puede configurar umbrales de eventos de vínculo para eventos de error recibidos que desencadenan la acción action especificada en la instrucción. A continuación, puede aplicar el perfil de acción a una o más interfaces.

Para configurar umbrales de eventos de vínculos, link-event-rate incluya la instrucción [edit protocols oam ethernet link-fault-management action-profile profile-name event] en el nivel de jerarquía:

Aplicación de un perfil de acción

Puede aplicar un perfil de acción a una o más interfaces.

Para aplicar un perfil de acción a una interfaz, incluya apply-action-profile el extracto en [edit protocols oam ethernet link-fault-management action-profile interface interface-name] el nivel de jerarquía:

Tabla de historial de versiones
Liberación
Descripción
14.2
A partir de Junos OS versión 14,2
