Habilitación de servicios MVPN de próxima generación

Juniper Networks presentó la primera implementación del sector de redes privadas virtuales (MVPN) multidifusión BGP de próxima generación. Consulte la figura 1 para ver un resumen de un flujo de enrutamiento MVPN de próxima generación de Junos OS.

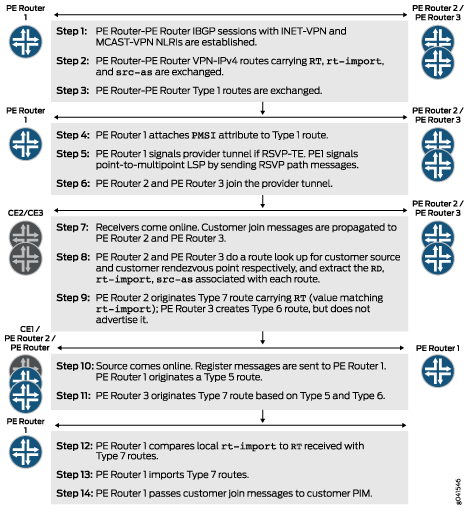

Figura 1: Flujo de enrutamiento MVPN de próxima generación de Junos OS Junos OS Next-Generation MVPN Routing Flow

Los servicios MVPN de próxima generación se configuran sobre los servicios VPN de unidifusión BGP-MPLS.

Puede configurar un enrutador PE de Juniper Networks que ya proporcione conectividad VPN BGP-MPLS de unidifusión para admitir la conectividad VPN de multidifusión en tres pasos:

  1. Configure los enrutadores perimetrales del proveedor (PE) para que admitan la familia de direcciones VPN de multidifusión BGP incluyendo la signaling instrucción en el nivel de [edit protocols bgp group group-name family inet-mvpn] jerarquía. Esta familia de direcciones permite a los enrutadores PE intercambiar rutas MVPN.
  2. Configure los enrutadores PE para que admitan las tareas del plano de control MVPN incluyendo la mvpn instrucción en el nivel de [edit routing-instances routing-instance-name protocols] jerarquía. Esta instrucción indica a los enrutadores de PE que inicialicen el módulo MVPN, que es responsable de la mayoría de las tareas del plano de control MVPN de próxima generación.
  3. Configure el enrutador PE del remitente para señalar un túnel de proveedor incluyendo la provider-tunnel instrucción en el nivel de [edit routing-instances routing-instance-name] jerarquía. También debe habilitar el protocolo de señalización de túnel (RSVP-TE o P-PIM) si no forma parte de la configuración del servicio VPN de unidifusión. Para habilitar el protocolo de señalización de túnel, incluya las rsvp-te instrucciones or pim-asm en el nivel de [edit routing-instances routing-instance-name provider-tunnel] jerarquía.

Después de configurar estas tres instrucciones y de que cada enrutador PE haya establecido sesiones internas de BGP (IBGP) utilizando las familias de direcciones INET-VPN y MCAST-VPN, se crean automáticamente cuatro tablas de enrutamiento. Estas tablas son bgp.l3vpn.0, bgp.mvpn.0, <routing-instance-name>.inet.0, y <routing-instance-name>.mvpn.0. Véase el cuadro 1.

Tabla 1: Tablas de enrutamiento generadas automáticamente

Tabla de enrutamiento generada automáticamente

Descripción

bgp.l3vpn.0

Se rellena con rutas VPN-IPv4 recibidas de enrutadores PE remotos a través de la familia de direcciones INET-VPN. Las rutas de la bgp.l3vpn.0 tabla tienen la forma de y llevan una o más comunidades de tablas de RD:IPv4-address enrutamiento. En una red MVPN de próxima generación, estas rutas también llevan rt-import y src-as comunidades.

bgp.mvpn.0

Poblada por rutas MVPN (Tipo 1 – Tipo 7). Recibido de enrutadores PE remotos a través de la familia de direcciones MCAST-VPN. Las rutas de esta tabla llevan una o varias comunidades de tablas de enrutamiento.

<nombre-de-instancia-de-enrutamiento>.inet.0

Poblada por rutas de unidifusión VPN locales y remotas. Las rutas VPN locales se aprenden normalmente de los enrutadores CE locales a través de protocolos como BGP, OSPF y RIP, o mediante una configuración estática. Las rutas VPN remotas se importan de la bgp.l3vpn.0 tabla si su tabla de enrutamiento coincide con una de las tablas de enrutamiento de importación configuradas para la VPN. Cuando se importan rutas VPN remotas de la bgp.l3vpn.0 tabla, se elimina su diferenciador de ruta, dejándolas como direcciones IPv4 de unidifusión normales.

<nombre-de-instancia-de-enrutamiento>.mvpn.0

Poblada por rutas MVPN locales y remotas. Las rutas MVPN locales suelen ser las rutas originadas localmente, como las rutas de autodescubrimiento intra-AS de tipo 1 o las rutas de multidifusión C de tipo 7. Las rutas MVPN remotas se importan de la bgp.mvpn.0 tabla en función de su destino de ruta. El destino de la ruta de importación que se usa para aceptar rutas MVPN en la tabla es diferente para las <routing-instance-name>.mvpn.0 rutas MVPN de multidifusión C (tipo 6 y tipo 7) frente a las rutas MVPN que no son de multidifusión C (tipo 1 – tipo 5).
