Ejemplo: configuración de espionaje IGMP en conmutadores

El espionaje del Protocolo de administración de grupos de Internet (IGMP) limita la inundación del tráfico de multidifusión IPv4 en las VLAN de un dispositivo. Con la supervisión IGMP habilitada, el dispositivo supervisa el tráfico IGMP en la red y utiliza lo que aprende para reenviar el tráfico de multidifusión solo a las interfaces descendentes que están conectadas a los receptores interesados. El dispositivo conserva el ancho de banda enviando tráfico de multidifusión solo a interfaces conectadas a dispositivos que desean recibir el tráfico, en lugar de inundar el tráfico a todas las interfaces descendentes de una VLAN.

En este ejemplo se describe cómo configurar la supervisión IGMP:

Requisitos

Este ejemplo requiere Junos OS versión 11.1 o posterior en un producto de la serie QFX.

Antes de configurar la supervisión IGMP, asegúrese de tener:

  • Configuración de la employee-vlan VLAN

  • Interfaces ge-0/0/1asignadas, ge-0/0/2, ge-0/0/3, y ge-0/0/4 a employee-vlan

Descripción general y topología

En este ejemplo, se configura una interfaz para recibir tráfico de multidifusión de un origen y se configura algún comportamiento relacionado con la multidifusión para las interfaces descendentes. En el ejemplo se supone que el espionaje IGMP estaba deshabilitado previamente para la VLAN.

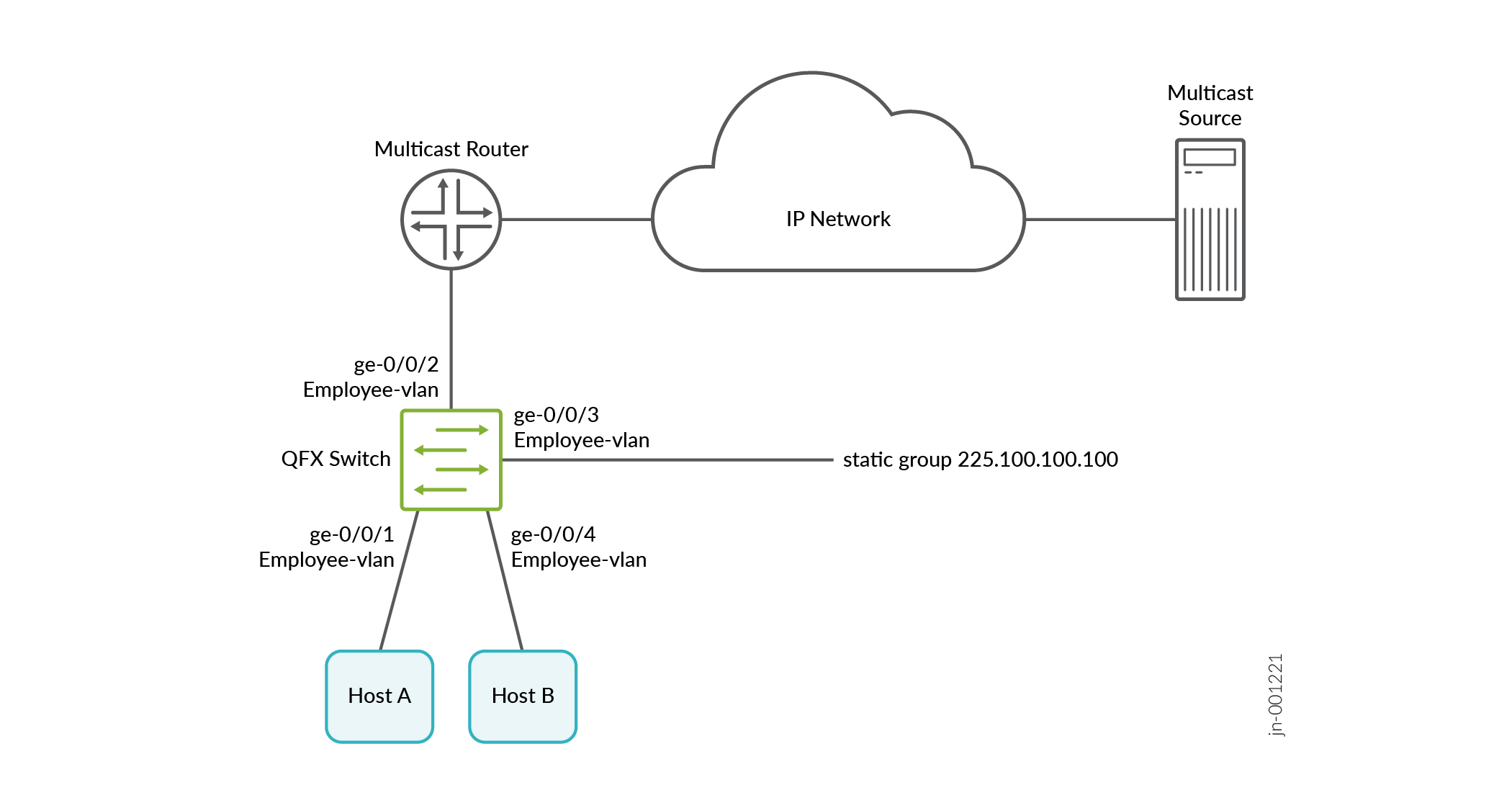

Figura 1: Espionaje IGMP en un conmutador IGMP snooping on a switch

Al habilitar la supervisión IGMP en un conmutador, las interfaces pueden ser solo de host o de enrutador de multidifusión. Si las interfaces no están configuradas explícitamente, a través del espionaje IGMP, el conmutador aprende qué interfaces son solo de host y cuáles son interfaces de enrutador de multidifusión.

Topología

En la tabla 1 se muestran los componentes de la topología de este ejemplo.

Tabla 1: Componentes de la topología de espionaje IGMP

Componentes

Configuración

Nombre de VLAN

employee-vlanetiqueta 20

Interfaces en employee-vlan

ge-0/0/1, ge-0/0/2, ge-0/0/3, ge-0/0/4

Dirección IP de multidifusión para employee-vlan

225.100.100.100

Configuración

Para configurar la supervisión básica de IGMP en un conmutador:

Procedimiento

Configuración rápida de CLI

Para configurar rápidamente la supervisión IGMP, copie los siguientes comandos y péguelos en una ventana de terminal:

Procedimiento paso a paso

Configurar la supervisión IGMP:

  1. Habilite y configure el espionaje IGMP en la VLAN employee-vlan:

  2. Opcionalmente, puede configurar una interfaz para que pertenezca a un grupo de multidifusión. Por ejemplo, para probar la supervisión IGMP con el reenvío de multidifusión de capa 2, puede asignar una interfaz a un grupo de multidifusión estático:

    (Consulte estático (IGMP Snooping) para obtener más información sobre cómo funcionan los grupos estáticos en la capa 2).

  3. Configure una interfaz para reenviar consultas IGMP recibidas de enrutadores de multidifusión.

  4. Configure el conmutador para que espere cuatro intervalos de tiempo de espera antes de agotar el tiempo de espera de un grupo de multidifusión en una VLAN:

Resultados

Compruebe los resultados de la configuración:
