Protección de nodos y rutas de acceso para LSP MPLS
MPLS y protección del tráfico
Normalmente, cuando un LSP falla, el enrutador inmediatamente anterior de la falla indica la interrupción al enrutador de entrada. El enrutador de entrada calcula una nueva ruta al enrutador de salida, establece el nuevo LSP y, a continuación, dirige el tráfico de la ruta de acceso errónea a la nueva ruta. Este proceso de reenrutamiento puede llevar mucho tiempo y ser propenso a fallar. Por ejemplo, las señales de interrupción al enrutador de entrada pueden perderse o la nueva ruta puede tardar demasiado en aparecer, lo que resulta en caídas significativas de paquetes. Junos OS proporciona varios mecanismos complementarios para protegerse contra errores de LSP:
Rutas secundarias en espera: puede configurar rutas principales y secundarias. Las rutas secundarias se configuran con la instrucción.
standbyPara activar la protección de tráfico, debe configurar estas rutas de espera solo en el enrutador de entrada. Si se produce un error en la ruta principal, el enrutador de entrada redirige inmediatamente el tráfico de la ruta fallida a la ruta en espera, eliminando así la necesidad de calcular una nueva ruta y señalar una nueva ruta. Para obtener información acerca de la configuración de LSP en espera, consulte Configuración del modo de espera activa de rutas secundarias para LSP.Configuración del modo de espera activa de rutas secundarias para LSPReenrutamiento rápido: el reenrutamiento rápido se configura en un LSP para minimizar el efecto de un error en el LSP. El reenrutamiento rápido permite que un enrutador que precede desde la falla se enrute rápidamente alrededor de la falla al enrutador aguas abajo de la falla. Luego, el enrutador ascendente señala la interrupción al enrutador de entrada, manteniendo así la conectividad antes de que se establezca un nuevo LSP. Para obtener una descripción detallada del reenrutamiento rápido, consulte Información general sobre el reenrutamiento rápido.Descripción general del reenrutamiento rápido Para obtener información acerca de cómo configurar el reenrutamiento rápido, consulte Configuración del reenrutamiento rápido.Configuración del reenrutamiento rápido
Protección de vínculos: puede configurar la protección de vínculos para garantizar que el tráfico que atraviesa una interfaz específica de un enrutador a otro pueda seguir llegando a su destino en caso de que se produzca un error en esta interfaz. Cuando la protección de vínculos está configurada para una interfaz y configurada para un LSP que atraviesa esta interfaz, se crea un LSP de omisión que controla este tráfico si se produce un error en la interfaz. El LSP de derivación utiliza una interfaz y una ruta diferentes para llegar al mismo destino. Para obtener información acerca de cómo configurar la protección de vínculos, consulte Configuración de la protección de vínculos en interfaces utilizadas por los LSP.Configuración de la protección de vínculos en interfaces utilizadas por los proveedores de servicios lingüísticos
Cuando la ruta secundaria en espera y el reenrutamiento rápido o la protección de vínculos están configurados en un LSP, se habilita la protección total del tráfico. Cuando se produce una falla en un LSP, el enrutador que precede a la falla enruta el tráfico alrededor de la falla y notifica la falla al enrutador de entrada. Este reenrutamiento mantiene el flujo de tráfico mientras se espera que se procese la notificación en el enrutador de entrada. Después de recibir la notificación de fallo, el enrutador de entrada redirige inmediatamente el tráfico de la ruta principal parcheada a la ruta de espera más óptima.
El reenrutamiento rápido y la protección de vínculos proporcionan un tipo similar de protección del tráfico. Ambas características proporcionan un servicio de transferencia rápida y emplean un diseño similar. El reenrutamiento rápido y la protección de enlaces se describen en RFC 4090, Extensiones de reenrutamiento rápido a RSVP-TE para túneles LSP. Sin embargo, solo debe configurar uno u otro. Aunque puede configurar ambos, hay poco o ningún beneficio en hacerlo.
Descripción general de la protección de vínculos de nodo
La protección de vínculo de nodo (copia de seguridad varios a uno o de instalaciones) amplía las capacidades de protección de enlaces y proporciona una protección ligeramente diferente contra el reenrutamiento rápido. Mientras que la protección de vínculos es útil para seleccionar una ruta alternativa al mismo enrutador cuando falla un vínculo específico, y el reenrutamiento rápido protege las interfaces o nodos a lo largo de toda la ruta de un LSP, la protección de vínculo de nodo establece una ruta de derivación que evita un nodo en particular en la ruta de LSP.
Cuando habilite la protección de vínculo de nodo para un LSP, también debe habilitar la protección de vínculos en todas las interfaces RSVP de la ruta. Una vez habilitada, se establecen los siguientes tipos de rutas de derivación:
LSP de derivación del siguiente salto: proporciona una ruta alternativa para que un LSP llegue a un enrutador vecino. Este tipo de ruta de derivación se establece cuando se habilita la protección de vínculo de nodo o la protección de vínculo.
LSP de derivación de siguiente salto: proporciona una ruta alternativa para un LSP a través de un enrutador vecino en ruta hacia el enrutador de destino. Este tipo de ruta de derivación se establece exclusivamente cuando se configura la protección node-link.

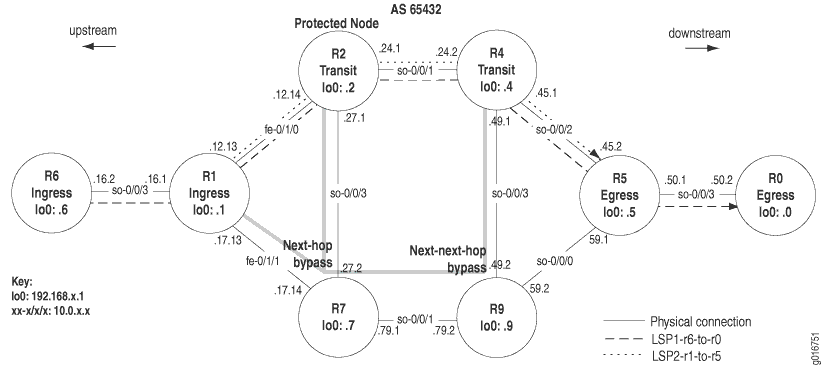

Figura 1 ilustra el ejemplo de topología de red MPLS utilizada en este tema. La red de ejemplo utiliza OSPF como protocolo de puerta de enlace interior (IGP) y como política para crear tráfico.
La red MPLS en Figura 1 ilustra una red solo de enrutador que consta de LSP unidireccionales entre y , () y entre y ().R1R5lsp2-r1-to-r5R6R0lsp1-r6-to-r0 Ambos LSP tienen rutas estrictas configuradas que pasan por la interfaz. fe-0/1/0
En la red mostrada en , ambos tipos de rutas de derivación están preestablecidas alrededor del nodo protegido ( Una ruta de derivación del siguiente salto evita la interfaz al pasar por , y una ruta de derivación del siguiente salto evita por completo pasar por y hacia .Figura 1R2). fe-0/1/0R7R2R7R9R4 Ambos LSP protegidos comparten ambas rutas de derivación que atraviesan el nodo o vínculo fallido (muchos LSP protegidos por una ruta de derivación).
La protección de vínculo de nodo (respaldo varios a uno o de instalaciones) permite que un enrutador inmediatamente ascendente de una falla de nodo use un nodo alternativo para reenviar el tráfico a su vecino descendente. Esto se logra preestableciendo una ruta de derivación compartida por todos los LSP protegidos que atraviesan el vínculo con errores.
Cuando se produce una interrupción, el enrutador inmediatamente anterior a la interrupción conmuta el tráfico protegido al nodo de derivación y, a continuación, señala la falla al enrutador de entrada. Al igual que el reenrutamiento rápido, la protección de vínculo de nodo proporciona reparación local, restaurando la conectividad más rápido de lo que el enrutador de entrada puede establecer una ruta secundaria en espera o señalar un nuevo LSP primario.
La protección de vínculo de nodo es adecuada en las siguientes situaciones:
Se requiere protección del nodo y del vínculo descendente.
El número de LSP que deben protegerse es grande.
Satisfacer los criterios de selección de ruta (prioridad, ancho de banda y color de vínculo) para rutas de derivación es menos crítico.
No se requiere control en la granularidad de los LSP individuales.
Descripción general de la protección de rutas
Las principales ventajas de la protección de rutas son el control sobre dónde va el tráfico después de una falla y la pérdida mínima de paquetes cuando se combina con un reenrutamiento rápido (copia de seguridad individual o protección de enlaces). La protección de ruta es la configuración, dentro de una ruta de conmutación de etiquetas (LSP), de dos tipos de rutas: una ruta principal, utilizada en operaciones normales, y una ruta secundaria utilizada cuando falla la principal, como se muestra en Figura 2.

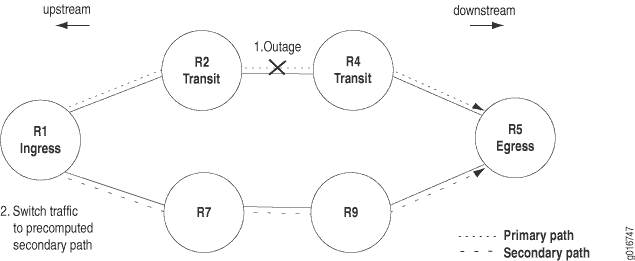

En Figura 2, una red MPLS formada por ocho enrutadores tiene una ruta principal entre y que está protegida por la ruta secundaria entre y .R1R5R1R5 Cuando se detecta un error, como un evento de interrupción de la interfaz, se envía un mensaje de error del Protocolo de reserva de recursos (RSVP) al enrutador de entrada que cambia el tráfico a la ruta secundaria, manteniendo el flujo de tráfico.
Si la ruta secundaria está preseñalizada o en espera, el tiempo de recuperación de una falla es más rápido que si la ruta secundaria no está preseñalizada. Cuando la ruta secundaria no está preseñalizada, se produce un retraso en la configuración de la llamada durante el cual se establece la nueva ruta física para el LSP, lo que prolonga el tiempo de recuperación. Si se corrige el error en la ruta principal, y después de unos minutos de tiempo de espera, el enrutador de entrada devuelve el tráfico de la ruta secundaria a la ruta principal.
Debido a que el enrutador de entrada proporciona protección de ruta para toda la ruta, puede haber algunas desventajas, por ejemplo, doble reserva de recursos y protección innecesaria de vínculos. Al proteger un solo recurso a la vez, la protección local puede remediar estas desventajas.
Configuración de la protección de ruta en una red MPLS (procedimiento de la CLI)
La implementación de MPLS en conmutadores serie EX de Junos OS proporciona protección de ruta como mecanismo de protección contra errores de ruta conmutada de etiquetas (LSP). La protección de ruta reduce el tiempo necesario para volver a calcular una ruta en caso de fallo dentro del túnel MPLS. La protección de ruta se configura en el conmutador perimetral del proveedor de entrada de la red MPLS. No configure el conmutador perimetral del proveedor de salida ni los conmutadores de proveedor para la protección de rutas. Puede especificar explícitamente qué conmutadores de proveedor se utilizan para las rutas principal y secundaria, o puede dejar que el software calcule las rutas automáticamente.
Antes de configurar la protección de rutas, asegúrese de tener:
Se han configurado un conmutador perimetral del proveedor de entrada y un conmutador perimetral del proveedor de salida. Consulte Configuración de MPLS en conmutadores perimetrales de proveedor mediante IP a través de MPLS o Configuración de MPLS en conmutadores perimetrales EX8200 y EX4500 de proveedor mediante conexión cruzada de circuitos.Configuración de MPLS en conmutadores perimetrales de proveedores mediante IP a través de MPLS
Configurado al menos un conmutador de proveedor (tránsito). Consulte Configuración de MPLS en conmutadores de proveedor EX8200 y EX4500.Configuración de MPLS en conmutadores de proveedor EX8200 y EX4500
Se verificó la configuración de la red MPLS.
Para configurar la protección de rutas, realice las siguientes tareas en el conmutador perimetral del proveedor de entrada:
- Configuración de la ruta principal
- Configuración de la ruta secundaria
- Configuración del temporizador de reversión
Configuración de la ruta principal
La instrucción crea la ruta principal, que es la ruta preferida del LSP.primary La instrucción crea una ruta alternativa si la ruta principal ya no puede llegar al conmutador perimetral del proveedor de salida.secondary
En las tareas descritas en este tema, el ya se ha configurado en el conmutador perimetral del proveedor de entrada como y la dirección de interfaz de circuito cerrado en el conmutador perimetral del proveedor remoto ya se ha configurado como . lsp-name lsp_to_240127.0.0.8
Cuando el software cambia de la ruta principal a una secundaria, intenta continuamente revertir a la ruta principal, volviendo a ella cuando se puede acceder de nuevo, pero no antes de la hora especificada en la instrucción.revert-timer
Puede configurar cero rutas principales o una ruta principal. Si no configura una ruta principal, la primera ruta secundaria (si se ha configurado una ruta secundaria) se selecciona como ruta de acceso. Si no especifica ninguna ruta con nombre, o si la ruta que especifica está vacía, el software toma todas las decisiones de enrutamiento necesarias para que los paquetes lleguen al conmutador perimetral del proveedor de salida.
Para configurar una ruta principal:
-
Cree la ruta principal para el LSP:
[edit protocols mpls label-switched-path lsp_to_240 to 127.0.0.8] user@switch# set primary primary_path_lsp_to_240
-
Configure una ruta explícita para la ruta principal especificando la dirección IP de la interfaz de circuito cerrado o la dirección IP del conmutador o el nombre de host de cada conmutador utilizado en el túnel MPLS. Puede especificar los tipos de vínculo como o en cada instrucción.strictloose
pathSi el tipo de vínculo es , el LSP debe ir a la siguiente dirección especificada en la instrucción sin atravesar otros conmutadores.strictpathSi el tipo de vínculo es , el LSP puede atravesar otros conmutadores antes de llegar a este conmutador.loose Esta configuración utiliza la designación predeterminada para las rutas.strictNota:Puede habilitar la protección de ruta sin especificar qué conmutadores de proveedor se utilizan. Si no enumera los conmutadores de proveedor específicos que se usarán para el túnel MPLS, el conmutador calcula la ruta.
Consejo:No incluya el conmutador perimetral del proveedor de entrada en estas instrucciones. Enumere la dirección IP de la interfaz de circuito cerrado o la dirección del conmutador o el nombre de host de todos los demás saltos de conmutación en secuencia, terminando con el conmutador perimetral del proveedor de salida.
[edit protocols mpls label-switched-path lsp_to_240 to 127.0.0.8] user@switch# set path primary_path_lsp_to_240 127.0.0.2 user@switch# set path primary_path_lsp_to_240 127.0.0.3 user@switch# set path primary_path_lsp_to_240 127.0.0.8
Configuración de la ruta secundaria
Puede configurar cero o más rutas secundarias. Todas las rutas secundarias son iguales y el software las prueba en el orden en que aparecen en la configuración. El software no intenta cambiar entre rutas secundarias. Si la primera ruta secundaria de la configuración no está disponible, se prueba la siguiente, etc. Para crear un conjunto de rutas iguales, especifique rutas secundarias sin especificar una ruta principal. Si no especifica ninguna ruta con nombre, o si la ruta que especifica está vacía, el software toma todas las decisiones de enrutamiento necesarias para llegar al conmutador perimetral del proveedor de salida.
Para configurar la ruta secundaria:
Cree una ruta secundaria para el LSP:
[edit protocols mpls label-switched-path lsp_to_240 to 127.0.0.8] user@switch# set secondary secondary_path_lsp_to_240 standby
Configure una ruta explícita para la ruta secundaria especificando la dirección IP de la interfaz de circuito cerrado o la dirección IP del conmutador o el nombre de host de cada conmutador utilizado en el túnel MPLS. Puede especificar los tipos de vínculo como o en cada instrucción.strictloose
pathEsta configuración utiliza la designación predeterminada para las rutas.strictConsejo:No incluya el conmutador perimetral del proveedor de entrada en estas instrucciones. Enumere la dirección IP de la interfaz de circuito cerrado o la dirección del conmutador o el nombre de host de todos los demás saltos de conmutación en secuencia, terminando con el conmutador perimetral del proveedor de salida.
[edit protocols mpls label-switched-path lsp_to_240 to 127.0.0.8] user@switch# set path secondary_path_lsp_to_240 127.0.0.4 user@switch# set path primary_path_lsp_to_240 127.0.0.8
Configuración del temporizador de reversión
Para los LSP configurados con rutas principales y secundarias, opcionalmente puede configurar un temporizador de reversión. Si la ruta principal deja de funcionar y el tráfico se cambia a la ruta secundaria, el temporizador de reversión especifica la cantidad de tiempo (en segundos) que el LSP debe esperar antes de poder revertir el tráfico a la ruta principal. Si la ruta principal experimenta algún problema de conectividad o de estabilidad durante este tiempo, se reinicia el temporizador.
Si no configura explícitamente el temporizador de reversión, se establece de forma predeterminada en 60 segundos.
Para configurar el temporizador de reversión para LSP configurados con rutas principales y secundarias:
Para todos los LSP del conmutador:
[edit protocols mpls] user@switch# set revert-timer 120
Para un LSP específico en el conmutador:
[edit protocols mpls label-switched-path] user@switch# set lsp_to_240 revert-timer 120
Impedir el uso de una ruta de acceso que anteriormente falló
Si configura una ruta alternativa a través de la red en caso de que se produzca un error en la ruta activa, es posible que no desee que el tráfico vuelva a la ruta de acceso con errores, incluso si ya no falla. Cuando se configura una ruta principal, el tráfico cambia a la ruta secundaria durante un error y vuelve a la ruta principal cuando regresa.
A veces, cambiar el tráfico de nuevo a una ruta principal que ha fallado anteriormente puede no ser una idea particularmente sólida. En este caso, configure solo las rutas secundarias, lo que dará como resultado que la siguiente ruta secundaria configurada se establezca cuando falle la primera ruta secundaria. Más adelante, si la primera ruta secundaria entra en funcionamiento, Junos OS no volverá a ella, sino que seguirá utilizando la segunda ruta secundaria.
Configuración de la protección de vínculo y nodo de interAS de MPLS con BGP etiquetado
- Descripción de protección de vínculo de interAS de CEMP
- Ejemplo: Configurar la protección de vínculo a nodo de la CEMP del interAS
Descripción de protección de vínculo de interAS de CEMP
La protección de vínculos es esencial en una red MPLS para garantizar la restauración del tráfico en caso de fallo de la interfaz. El enrutador de entrada elige un vínculo alternativo a través de otra interfaz para enviar tráfico a su destino.

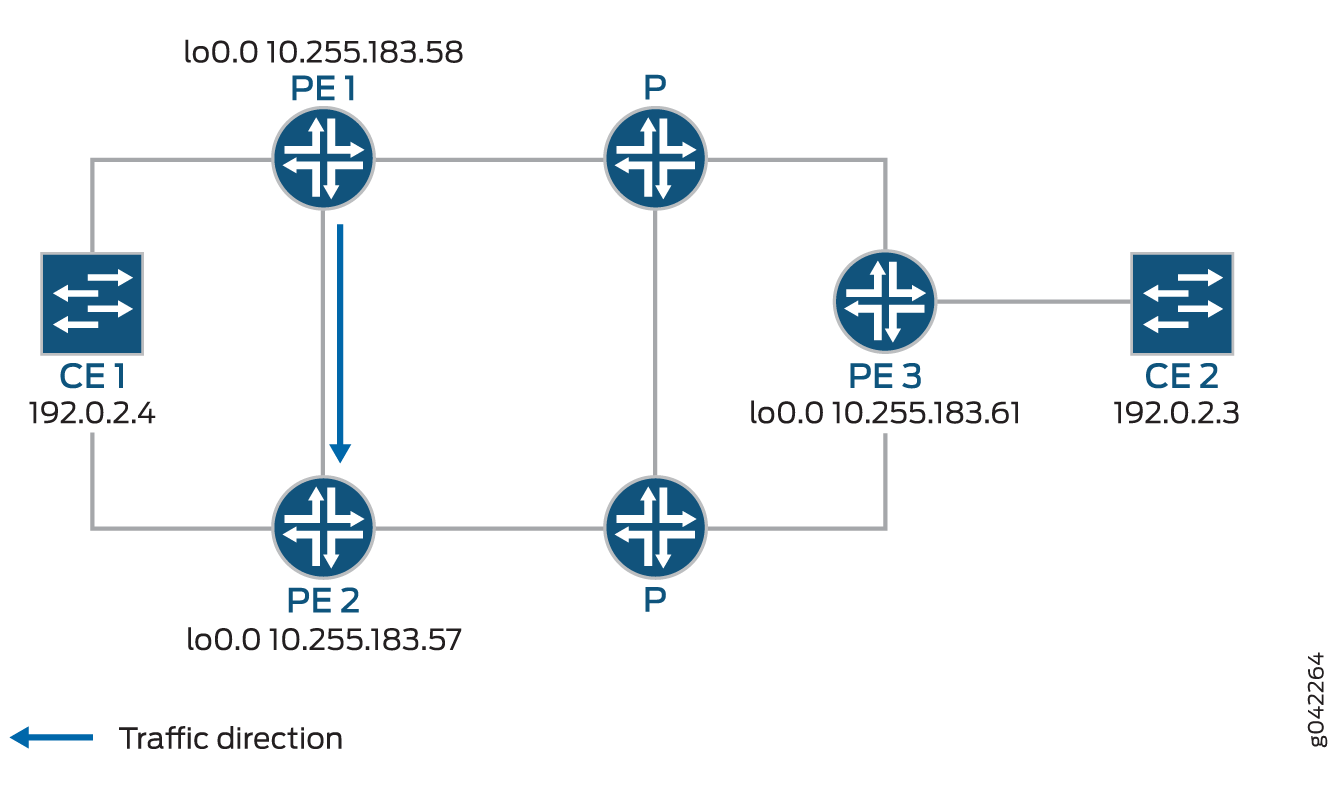

En Figura 3, los enrutadores de borde del sistema autónomo (ASBR) ejecutan BGP externos (EBGP) a ASBR en otro sistema autónomo (AS) para intercambiar etiquetas para rutas /32 IPv4. En los AS, el BGP interno (IBGP) propaga las rutas a los dispositivos de borde del proveedor (PE). Si el vínculo del dispositivo ASBR3 al dispositivo ASBR1 deja de funcionar, hasta que el dispositivo ASBR3 reinstale el nuevo salto siguiente, se elimina todo el tráfico que vaya hacia el AS 64510 desde el AS 64511 a través del vínculo ASBR3-ASBR1. Se puede lograr una restauración rápida del tráfico si Device ASBR3 preprograma una ruta de respaldo a través de Device ASBR4 o a través de una ruta directa a Device ASBR2 si existe (no se muestra en el diagrama). Esto supone que el dispositivo ASBR3 aprende una ruta MPLS sin bucles para las rutas que necesitan protegerse a través de IBGP o EBGP.
Esta solución no maneja ningún error en el dispositivo ASBR3 para el tráfico que va al AS 64511 del AS 64510 por el vínculo ASBR3-ASBR1. Esta solución está limitada a la protección directa de vínculo a nodo del interAS con etiqueta de BGP . Esta solución no admite la restauración de servicios entre enrutadores de proveedor (P) y ASBR cuando hay un fallo de ASBR. Por ejemplo, esta solución no controla un error en el vínculo P3-ASBR3.
Esta funcionalidad admitida es similar a la multiruta BGP, excepto que sólo se usa un salto siguiente para el reenvío activo y una segunda ruta está en modo protegido.
En un entorno de interAS MPLS, la protección de vínculos se puede habilitar cuando se usa para enviar tráfico entre AS.labeled-unicast Por lo tanto, la protección del vínculo del CELM interAS se configura en el vínculo entre dos enrutadores de diferentes AS.
Para configurar la protección de vínculos en una interfaz, utilice la instrucción en el nivel de jerarquía:protection[edit protocols bgp group group-name family inet labeled-unicast]
protocols {
bgp {
group test1 {
type external;
local-address 192.168.1.2;
family inet {
labeled-unicast {
protection;
}
}
}
}
}
La protección de vínculos interAS MPLS solo se admite con pares externos en una instancia de enrutamiento principal.labeled-unicast
El vínculo en el que se configura la protección se conoce como ruta de protección. Una ruta de protección se selecciona sólo después de seleccionar la mejor ruta y no se selecciona en los siguientes casos:
La mejor ruta es una ruta que no sea BGP.
Varios saltos siguientes están activos, como en la ruta múltiple BGP.
Ejemplo: Configurar la protección de vínculo a nodo de la CEMP del interAS
En este ejemplo se muestra cómo configurar la protección de extremo final en una implementación de interAS con VPN de capa 3.
Requisitos
No se necesita ninguna configuración especial más allá de la inicialización del dispositivo antes de configurar este ejemplo.
Descripción general

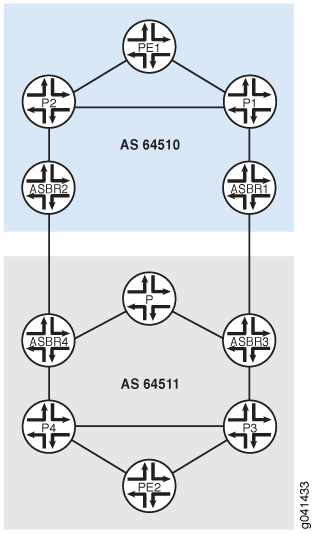

En Figura 4. los enrutadores de borde del sistema autónomo (ASBR) ejecutan BGP externos (EBGP) a ASBR en otro sistema autónomo (AS) para intercambiar etiquetas para rutas /32 IPv4. En los AS, el BGP interno (IBGP) propaga las rutas a los dispositivos de borde del proveedor (PE).
Si el vínculo del dispositivo ASBR3 al dispositivo ASBR1 deja de funcionar, hasta que ASBR3 reinstale el nuevo salto siguiente, se elimina todo el tráfico que vaya hacia el AS 64510 desde el AS 64511 a través del vínculo ASBR3-ASBR1.
En este ejemplo se muestra cómo lograr una restauración rápida del tráfico configurando Device ASBR3 para preprogramar una ruta de copia de seguridad a través de Device ASBR2.
Esta solución no controla el error de dispositivo P3 a dispositivo ASBR3. Tampoco controla un error en el dispositivo ASBR3 para el tráfico que va hacia el AS 645111 desde el AS 64510 a través del vínculo ASBR3-ASBR1. Este tráfico se interrumpe.
Topología
Configuración
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red y, a continuación, copie y pegue los comandos en la CLI en el nivel de jerarquía.[edit]
Dispositivo ASBR1
set interfaces fe-1/2/2 unit 0 family inet address 10.20.20.2/30 set interfaces fe-1/2/2 unit 0 family mpls set interfaces fe-1/2/0 unit 0 family inet address 10.21.21.1/30 set interfaces fe-1/2/0 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.4.4.4/32 set protocols rsvp interface fe-1/2/2.0 set protocols rsvp interface lo0.0 set protocols mpls traffic-engineering bgp-igp-both-ribs set protocols mpls label-switched-path To_PE1 to 10.2.2.2 set protocols mpls interface fe-1/2/2.0 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface lo0.0 set protocols bgp group To-PE1 type internal set protocols bgp group To-PE1 local-address 10.4.4.4 set protocols bgp group To-PE1 family inet unicast set protocols bgp group To-PE1 family inet labeled-unicast set protocols bgp group To-PE1 export next-hop-self set protocols bgp group To-PE1 neighbor 10.2.2.2 family inet labeled-unicast set protocols bgp group To-ASBR3 type external set protocols bgp group To-ASBR3 family inet labeled-unicast set protocols bgp group To-ASBR3 export To-ASBR3 set protocols bgp group To-ASBR3 neighbor 10.21.21.2 peer-as 64511 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface fe-1/2/2.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set policy-options policy-statement To-ASBR3 term 1 from route-filter 10.2.2.2/32 exact set policy-options policy-statement To-ASBR3 term 1 then accept set policy-options policy-statement To-ASBR3 term 2 then reject set policy-options policy-statement next-hop-self then next-hop self set routing-options autonomous-system 64510
Dispositivo ASBR2
set interfaces fe-1/2/0 unit 0 description to-P2 set interfaces fe-1/2/0 unit 0 family inet address 10.25.25.1/30 set interfaces fe-1/2/0 unit 0 family mpls set interfaces fe-1/2/1 unit 0 description to-ASBR3 set interfaces fe-1/2/1 unit 0 family inet address 10.26.26.1/30 set interfaces fe-1/2/1 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.9.9.9/32 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface lo0.0 set protocols mpls traffic-engineering bgp-igp-both-ribs set protocols mpls label-switched-path To_PE1 to 10.2.2.2 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface fe-1/2/1.0 set protocols mpls interface lo0.0 set protocols bgp group To-PE1 type internal set protocols bgp group To-PE1 local-address 10.9.9.9 set protocols bgp group To-PE1 family inet unicast set protocols bgp group To-PE1 family inet labeled-unicast set protocols bgp group To-PE1 export next-hop-self set protocols bgp group To-PE1 neighbor 10.2.2.2 family inet labeled-unicast set protocols bgp group To-ASBR3 type external set protocols bgp group To-ASBR3 family inet labeled-unicast set protocols bgp group To-ASBR3 export To-ASBR3 set protocols bgp group To-ASBR3 neighbor 10.26.26.2 peer-as 64511 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set policy-options policy-statement To-ASBR3 term 1 from route-filter 10.2.2.2/32 exact set policy-options policy-statement To-ASBR3 term 1 then accept set policy-options policy-statement To-ASBR3 term 2 then reject set policy-options policy-statement next-hop-self then next-hop self set routing-options autonomous-system 64510
Dispositivo ASBR3
set interfaces fe-1/2/0 unit 0 description to-ASBR1 set interfaces fe-1/2/0 unit 0 family inet address 10.21.21.2/30 set interfaces fe-1/2/0 unit 0 family mpls set interfaces fe-1/2/2 unit 0 description to-P3 set interfaces fe-1/2/2 unit 0 family inet address 10.22.22.1/30 set interfaces fe-1/2/2 unit 0 family mpls set interfaces fe-1/2/1 unit 0 description to-ASBR2 set interfaces fe-1/2/1 unit 0 family inet address 10.26.26.2/30 set interfaces fe-1/2/1 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.5.5.5/32 set protocols rsvp interface fe-1/2/2.0 set protocols rsvp interface lo0.0 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface fe-1/2/1.0 set protocols mpls traffic-engineering bgp-igp-both-ribs set protocols mpls label-switched-path To_PE2 to 10.7.7.7 set protocols mpls interface lo0.0 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface fe-1/2/2.0 set protocols mpls interface fe-1/2/1.0 set protocols bgp group To-PE2 type internal set protocols bgp group To-PE2 local-address 10.5.5.5 set protocols bgp group To-PE2 family inet unicast set protocols bgp group To-PE2 export next-hop-self set protocols bgp group To-PE2 neighbor 10.7.7.7 family inet labeled-unicast set protocols bgp group To-ASBR1 type external set protocols bgp group To-ASBR1 family inet labeled-unicast protection set protocols bgp group To-ASBR1 family inet labeled-unicast per-prefix-label set protocols bgp group To-ASBR1 export To-ASBR1 set protocols bgp group To-ASBR1 neighbor 10.21.21.1 peer-as 64510 set protocols bgp group To-ASBR2 type external set protocols bgp group To-ASBR2 family inet labeled-unicast protection set protocols bgp group To-ASBR2 family inet labeled-unicast per-prefix-label set protocols bgp group To-ASBR2 export To-ASBR2 set protocols bgp group To-ASBR2 neighbor 10.26.26.1 peer-as 64510 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface fe-1/2/2.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ospf area 0.0.0.0 interface fe-1/2/1.0 set policy-options policy-statement To-ASBR1 term 1 from route-filter 10.7.7.7/32 exact set policy-options policy-statement To-ASBR1 term 1 then accept set policy-options policy-statement To-ASBR1 term 2 then reject set policy-options policy-statement To-ASBR2 term 1 from route-filter 10.7.7.7/32 exact set policy-options policy-statement To-ASBR2 term 1 then accept set policy-options policy-statement To-ASBR2 term 2 then reject set policy-options policy-statement next-hop-self then next-hop self set routing-options autonomous-system 64511
Dispositivo CE1
set interfaces fe-1/2/0 unit 0 family inet address 10.18.18.1/30 set interfaces lo0 unit 0 family inet address 10.1.1.1/32 set protocols ospf area 0.0.0.2 interface fe-1/2/0.0 set protocols ospf area 0.0.0.2 interface lo0.0 passive
Dispositivo CE2
set interfaces fe-1/2/1 unit 0 family inet address 10.24.24.2/30 set interfaces lo0 unit 0 family inet address 10.8.8.8/32 set protocols bgp group To_PE2 neighbor 10.24.24.1 export myroutes set protocols bgp group To_PE2 neighbor 10.24.24.1 peer-as 64511 set policy-options policy-statement myroutes from protocol direct set policy-options policy-statement myroutes then accept set routing-options autonomous-system 64509
Dispositivo P1
set interfaces fe-1/2/1 unit 0 family inet address 10.19.19.2/30 set interfaces fe-1/2/1 unit 0 family mpls set interfaces fe-1/2/2 unit 0 family inet address 10.20.20.1/30 set interfaces fe-1/2/2 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.3.3.3/32 set protocols rsvp interface fe-1/2/1.0 set protocols rsvp interface fe-1/2/2.0 set protocols rsvp interface lo0.0 set protocols mpls interface fe-1/2/1.0 set protocols mpls interface fe-1/2/2.0 set protocols mpls interface lo0.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface fe-1/2/1.0 set protocols ospf area 0.0.0.0 interface fe-1/2/2.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive
Dispositivo P2
set interfaces fe-1/2/0 unit 0 description to-ASBR2 set interfaces fe-1/2/0 unit 0 family inet address 10.25.25.2/30 set interfaces fe-1/2/0 unit 0 family mpls set interfaces fe-1/2/2 unit 0 description to-PE1 set interfaces fe-1/2/2 unit 0 family inet address 10.28.28.1/30 set interfaces fe-1/2/2 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.10.10.10/32 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface fe-1/2/2.0 set protocols rsvp interface lo0.0 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface fe-1/2/2.0 set protocols mpls interface lo0.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface fe-1/2/2.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive
Dispositivo P3
set interfaces fe-1/2/2 unit 0 family inet address 10.22.22.2/30 set interfaces fe-1/2/2 unit 0 family mpls set interfaces fe-1/2/0 unit 0 family inet address 10.23.23.1/30 set interfaces fe-1/2/0 unit 0 family mpls set interfaces lo0 unit 0 family inet address 10.6.6.6/32 set protocols rsvp interface fe-1/2/2.0 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface lo0.0 set protocols mpls interface fe-1/2/2.0 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface lo0.0 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface fe-1/2/2.0 set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive
Dispositivo PE1
set interfaces fe-1/2/0 unit 0 family inet address 10.18.18.2/30 set interfaces fe-1/2/1 unit 0 family inet address 10.19.19.1/30 set interfaces fe-1/2/1 unit 0 family mpls set interfaces fe-1/2/2 unit 0 description to-P2 set interfaces fe-1/2/2 unit 0 family inet address 10.28.28.2/30 set interfaces lo0 unit 0 family inet address 10.2.2.2/32 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface lo0.0 set protocols rsvp interface fe-1/2/2.0 set protocols mpls label-switched-path To-ASBR1 to 10.4.4.4 set protocols mpls label-switched-path To-ASBR2 to 10.9.9.9 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface lo0.0 set protocols mpls interface fe-1/2/2.0 set protocols bgp group To_ASBR1 type internal set protocols bgp group To_ASBR1 local-address 10.2.2.2 set protocols bgp group To_ASBR1 family inet labeled-unicast set protocols bgp group To_ASBR1 neighbor 10.4.4.4 family inet labeled-unicast resolve-vpn set protocols bgp group To_PE2 type external set protocols bgp group To_PE2 multihop ttl 20 set protocols bgp group To_PE2 local-address 10.2.2.2 set protocols bgp group To_PE2 family inet-vpn unicast set protocols bgp group To_PE2 neighbor 10.7.7.7 peer-as 64511 set protocols bgp group To_ASBR2 type internal set protocols bgp group To_ASBR2 local-address 10.2.2.2 set protocols bgp group To_ASBR2 family inet labeled-unicast set protocols bgp group To_ASBR2 neighbor 10.9.9.9 family inet labeled-unicast resolve-vpn set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols ospf area 0.0.0.0 interface fe-1/2/2.0 set policy-options policy-statement bgp-to-ospf term 1 from protocol bgp set policy-options policy-statement bgp-to-ospf term 1 then accept set policy-options policy-statement bgp-to-ospf term 2 then reject set policy-options policy-statement vpnexport term 1 from protocol ospf set policy-options policy-statement vpnexport term 1 then community add test_comm set policy-options policy-statement vpnexport term 1 then accept set policy-options policy-statement vpnexport term 2 then reject set policy-options policy-statement vpnimport term 1 from protocol bgp set policy-options policy-statement vpnimport term 1 from community test_comm set policy-options policy-statement vpnimport term 1 then accept set policy-options policy-statement vpnimport term 2 then reject set policy-options community test_comm members target:1:64510 set routing-instances vpn2CE1 instance-type vrf set routing-instances vpn2CE1 interface fe-1/2/0.0 set routing-instances vpn2CE1 route-distinguisher 1:64510 set routing-instances vpn2CE1 vrf-import vpnimport set routing-instances vpn2CE1 vrf-export vpnexport set routing-instances vpn2CE1 protocols ospf export bgp-to-ospf set routing-instances vpn2CE1 protocols ospf area 0.0.0.2 interface fe-1/2/0.0 set routing-options autonomous-system 64510
Dispositivo PE2
set interfaces fe-1/2/0 unit 0 family inet address 10.23.23.2/30 set interfaces fe-1/2/0 unit 0 family mpls set interfaces fe-1/2/1 unit 0 family inet address 10.24.24.1/30 set interfaces lo0 unit 0 family inet address 10.7.7.7/32 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface lo0.0 set protocols mpls label-switched-path To-ASBR3 to 10.5.5.5 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface lo0.0 set protocols bgp group To_ASBR3 type internal set protocols bgp group To_ASBR3 local-address 10.7.7.7 set protocols bgp group To_ASBR3 family inet labeled-unicast set protocols bgp group To_ASBR3 neighbor 10.5.5.5 family inet labeled-unicast resolve-vpn set protocols bgp group To_PE1 type external set protocols bgp group To_PE1 multihop ttl 20 set protocols bgp group To_PE1 local-address 10.7.7.7 set protocols bgp group To_PE1 family inet-vpn unicast set protocols bgp group To_PE1 neighbor 10.2.2.2 peer-as 64510 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set policy-options policy-statement vpnexport term 1 from protocol bgp set policy-options policy-statement vpnexport term 1 then community add test_comm set policy-options policy-statement vpnexport term 1 then accept set policy-options policy-statement vpnexport term 2 then reject set policy-options policy-statement vpnimport term 1 from protocol bgp set policy-options policy-statement vpnimport term 1 from community test_comm set policy-options policy-statement vpnimport term 1 then accept set policy-options policy-statement vpnimport term 2 then reject set policy-options community test_comm members target:1:64510 set routing-instances vpn2CE2 instance-type vrf set routing-instances vpn2CE2 interface fe-1/2/1.0 set routing-instances vpn2CE2 route-distinguisher 1:64510 set routing-instances vpn2CE2 vrf-import vpnimport set routing-instances vpn2CE2 vrf-export vpnexport set routing-instances vpn2CE2 protocols bgp group To_CE2 peer-as 64509 set routing-instances vpn2CE2 protocols bgp group To_CE2 neighbor 10.24.24.2 set routing-options autonomous-system 64511
Procedimiento
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en modo de configuración en la Guía del usuario de CLI de Junos OS.Usar el editor de CLI en el modo de configuraciónhttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Para configurar el escenario EBGP:
-
Configure las interfaces del enrutador.
[edit interfaces] user@ASBR3# set fe-1/2/0 unit 0 description to-ASBR1 user@ASBR3# set fe-1/2/0 unit 0 family inet address 10.21.21.2/30 user@ASBR3# set fe-1/2/0 unit 0 family mpls user@ASBR3# set fe-1/2/2 unit 0 description to-P3 user@ASBR3# set fe-1/2/2 unit 0 family inet address 10.22.22.1/30 user@ASBR3# set fe-1/2/2 unit 0 family mpls user@ASBR3# set fe-1/2/1 unit 0 description to-ASBR2 user@ASBR3# set fe-1/2/1 unit 0 family inet address 10.26.26.2/30 user@ASBR3# set fe-1/2/1 unit 0 family mpls user@ASBR3# set lo0 unit 0 family inet address 10.5.5.5/32
-
Configure un protocolo de puerta de enlace interior (IGP), como OSPF o IS-IS.
[edit protocols ospf] user@ASBR3# set traffic-engineering [edit protocols ospf area 0.0.0.0] user@ASBR3# set interface fe-1/2/2.0 user@ASBR3# set interface lo0.0 passive user@ASBR3# set interface fe-1/2/1.0
-
Configure el número de sistema autónomo (AS).
[edit routing-options] user@ASBR3# set autonomous-system 64511
-
Configure la directiva de enrutamiento.
[edit policy-options policy-statement To-ASBR1] user@ASBR3# set term 1 from route-filter 10.7.7.7/32 exact user@ASBR3# set term 1 then accept user@ASBR3# set term 2 then reject [edit policy-options policy-statement To-ASBR2] user@ASBR3# set term 1 from route-filter 10.7.7.7/32 exact user@ASBR3# set term 1 then accept user@ASBR3# set term 2 then reject [edit policy-options policy-statement next-hop-self] user@ASBR3# set then next-hop self
-
Configure las sesiones de EBGP.
[edit protocols bgp group To-ASBR1] user@ASBR3# set type external user@ASBR3# set family inet labeled-unicast protection user@ASBR3# set family inet labeled-unicast per-prefix-label user@ASBR3# set export To-ASBR1 user@ASBR3# set neighbor 10.21.21.1 peer-as 64510 [edit protocols bgp group To-ASBR2] user@ASBR3# set type external user@ASBR3# set family inet labeled-unicast protection user@ASBR3# set family inet labeled-unicast per-prefix-label user@ASBR3# set export To-ASBR2 user@ASBR3# set neighbor 10.26.26.1 peer-as 64510
-
Configure las sesiones de IBGP.
[edit protocols bgp group To-PE2] user@ASBR3# set type internal user@ASBR3# set local-address 10.5.5.5 user@ASBR3# set family inet unicast user@ASBR3# set export next-hop-self user@ASBR3# set neighbor 10.7.7.7 family inet labeled-unicast
-
Configure MPLS.
[edit protocols mpls] user@ASBR3# set traffic-engineering bgp-igp-both-ribs user@ASBR3# set label-switched-path To_PE2 to 10.7.7.7 user@ASBR3# set interface lo0.0 user@ASBR3# set interface fe-1/2/0.0 user@ASBR3# set interface fe-1/2/2.0 user@ASBR3# set interface fe-1/2/1.0
-
Configure un protocolo de señalización.
[edit protocols rsvp] user@ASBR3# set interface fe-1/2/2.0 user@ASBR3# set interface lo0.0 user@ASBR3# set interface fe-1/2/0.0 user@ASBR3# set interface fe-1/2/1.0
Resultados
Desde el modo de configuración, escriba los comandos , , y , para confirmar la configuración. show interfacesshow protocolsshow policy-optionsshow routing-options Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
user@ASBR3# show interfaces
fe-1/2/0 {
unit 0 {
description to-ASBR1;
family inet {
address 10.21.21.2/30;
}
family mpls;
}
}
fe-1/2/1 {
unit 0 {
description to-ASBR2;
family inet {
address 10.26.26.2/30;
}
family mpls;
}
}
fe-1/2/2 {
unit 0 {
description to-P3;
family inet {
address 10.22.22.1/30;
}
family mpls;
}
}
lo0 {
unit 0 {
family inet {
address 10.5.5.5/32;
}
}
}
user@ASBR3# show protocols
rsvp {
interface fe-1/2/2.0;
interface lo0.0;
interface fe-1/2/0.0;
interface fe-1/2/1.0;
}
mpls {
traffic-engineering bgp-igp-both-ribs;
label-switched-path To_PE2 {
to 10.7.7.7;
}
interface lo0.0;
interface fe-1/2/0.0;
interface fe-1/2/2.0;
interface fe-1/2/1.0;
}
bgp {
group To-PE2 {
type internal;
local-address 10.5.5.5;
family inet {
unicast;
}
export next-hop-self;
neighbor 10.7.7.7 {
family inet {
labeled-unicast;
}
}
}
group To-ASBR1 {
type external;
family inet {
labeled-unicast {
protection;
}
}
export To-ASBR1;
neighbor 10.21.21.1 {
peer-as 64510;
}
}
group To-ASBR2 {
type external;
family inet {
labeled-unicast {
protection;
}
}
export To-ASBR2;
neighbor 10.26.26.1 {
peer-as 64510;
}
}
}
ospf {
traffic-engineering;
area 0.0.0.0 {
interface fe-1/2/2.0;
interface lo0.0 {
passive;
}
interface fe-1/2/1.0;
}
}
user@ASBR3# show policy-options
policy-statement To-ASBR1 {
term 1 {
from {
route-filter 10.7.7.7/32 exact;
}
then accept;
}
term 2 {
then reject;
}
}
policy-statement To-ASBR2 {
term 1 {
from {
route-filter 10.7.7.7/32 exact;
}
then accept;
}
term 2 {
then reject;
}
}
policy-statement next-hop-self {
then {
next-hop self;
}
}
user@ASBR3# show routing-options
autonomous-system 64511;
Si ha terminado de configurar los dispositivos, ingrese desde el modo de configuración.commit
Verificación
Confirme que la configuración funcione correctamente.
Comprobación de las sesiones de vecino de BGP
Propósito
Compruebe que la protección BGP esté habilitada.
Acción
user@ASBR3# show bgp neighbor 10.21.21.1
Peer:10.21.21.1+58259 AS 64510 Local: 10.21.21.2+179 AS 64511
Type: External State: Established Flags: <ImportEval Sync>
Last State: OpenConfirm Last Event: RecvKeepAlive
Last Error: None
Export: [ To-ASBR1 ]
Options: <Preference AddressFamily PeerAS Refresh>
Options: <Protection>
Address families configured: inet-labeled-unicast
Holdtime: 90 Preference: 170
NLRI configured with protection: inet-labeled-unicast
Number of flaps: 0
Peer ID: 10.4.4.4 Local ID: 10.5.5.5 Active Holdtime: 90
Keepalive Interval: 30 Group index: 4 Peer index: 0
BFD: disabled, down
Local Interface: fe-1/2/0.0
NLRI for restart configured on peer: inet-labeled-unicast
NLRI advertised by peer: inet-labeled-unicast
NLRI for this session: inet-labeled-unicast
Peer supports Refresh capability (2)
Stale routes from peer are kept for: 300
Peer does not support Restarter functionality
NLRI that restart is negotiated for: inet-labeled-unicast
NLRI of received end-of-rib markers: inet-labeled-unicast
NLRI of all end-of-rib markers sent: inet-labeled-unicast
Peer supports 4 byte AS extension (peer-as 64510)
Peer does not support Addpath
Table inet.0 Bit: 10001
RIB State: BGP restart is complete
Send state: in sync
Active prefixes: 2
Received prefixes: 1
Accepted prefixes: 1
Suppressed due to damping: 0
Advertised prefixes: 1
Last traffic (seconds): Received 7 Sent 20 Checked 32
Input messages: Total 170 Updates 2 Refreshes 0 Octets 3326
Output messages: Total 167 Updates 1 Refreshes 0 Octets 3288
Output Queue[0]: 0user@ASBR3# show bgp neighbor 10.26.26.1
Peer: 10.26.26.1+61072 AS 64510 Local: 10.26.26.2+179 AS 64511
Type: External State: Established Flags: <ImportEval Sync>
Last State: OpenConfirm Last Event: RecvKeepAlive
Last Error: None
Export: [ To-ASBR2 ]
Options: <Preference AddressFamily PeerAS Refresh>
Options: <Protection>
Address families configured: inet-labeled-unicast
Holdtime: 90 Preference: 170
NLRI configured with protection: inet-labeled-unicast
Number of flaps: 0
Peer ID: 10.9.9.9 Local ID: 10.5.5.5 Active Holdtime: 90
Keepalive Interval: 30 Group index: 5 Peer index: 0
BFD: disabled, down
Local Interface: fe-1/2/1.0
NLRI for restart configured on peer: inet-labeled-unicast
NLRI advertised by peer: inet-labeled-unicast
NLRI for this session: inet-labeled-unicast
Peer supports Refresh capability (2)
Stale routes from peer are kept for: 300
Peer does not support Restarter functionality
NLRI that restart is negotiated for: inet-labeled-unicast
NLRI of received end-of-rib markers: inet-labeled-unicast
NLRI of all end-of-rib markers sent: inet-labeled-unicast
Peer supports 4 byte AS extension (peer-as 64510)
Peer does not support Addpath
Table inet.0 Bit: 10002
RIB State: BGP restart is complete
Send state: in sync
Active prefixes: 1
Received prefixes: 1
Accepted prefixes: 1
Suppressed due to damping: 0
Advertised prefixes: 1
Last traffic (seconds): Received 21 Sent 9 Checked 42
Input messages: Total 170 Updates 2 Refreshes 0 Octets 3326
Output messages: Total 168 Updates 1 Refreshes 0 Octets 3307
Output Queue[0]: 0Significado
El resultado muestra que la opción está habilitada para los pares EBGP, Device ASBR1 y Device ASBR2.Protection
Esto también se muestra con la salida de pantalla .NLRI configured with protection: inet-labeled-unicast
Comprobación de las rutas
Propósito
Asegúrese de que la ruta de copia de seguridad esté instalada en la tabla de enrutamiento.
Acción
user@ASBR3> show route 10.2.2.2
inet.0: 12 destinations, 14 routes (12 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.2.2.2/32 *[BGP/170] 01:36:25, MED 2, localpref 100
AS path: 64510 I, validation-state: unverified
> to 10.21.21.1 via fe-1/2/0.0, Push 299824
to 10.26.26.1 via fe-1/2/1.0, Push 299808
[BGP/170] 01:36:25, MED 2, localpref 100
AS path: 64510 I, validation-state: unverified
> to 10.26.26.1 via fe-1/2/1.0, Push 299808Significado
El comando muestra rutas activas y de respaldo al dispositivo PE1.show route
Configuración de la creación de reflejo del servicio de protección de salida para servicios de capa 2 señalizados por BGP
A partir de Junos OS versión 14.2, Junos OS admite la restauración del tráfico de salida cuando hay un error de vínculo o nodo en el nodo PE de salida. Si se produce un fallo de vínculo o nodo en la red principal, se puede activar un mecanismo de protección como el reenrutamiento rápido MPLS en los LSP de transporte entre los enrutadores PE para reparar la conexión en decenas de milisegundos. Un LSP de protección de salida aborda el problema de una falla de vínculo de nodo en el borde de la red (por ejemplo, una falla de un enrutador PE).
La figura 1 muestra una topología simplificada del caso de uso que explica esta característica.
CE1 es multihost para PE1 y PE2. Hay dos caminos que conectan CE1 y CE2. La ruta de trabajo es CE2-PE3-P-PE1-CE1, a través del pseudocable PW21. La ruta de protección es CE2-PE3-P-PE2-CE1, a través del pseudocable PW22 El tráfico fluye a través de la ruta de trabajo en circunstancias normales. Cuando el OAM de extremo a extremo entre CE1 y CE2 detecta un error en la ruta de trabajo, el tráfico se cambiará de la ruta de trabajo a la ruta de protección. La detección y recuperación de fallas de extremo a extremo se basa en el plano de control, por lo tanto, debe ser relativamente lenta. Para lograr una protección más rápida, se deben utilizar mecanismos de reparación locales similares a los utilizados por el reenrutamiento rápido MPLS. En la figura 1 anterior, si el vínculo o nodo falló en la red principal (como falla de vínculo en P-PE1, P-PE3 o falla de nodo en P), el reenrutamiento rápido de MPLS ocurrirá en los LSP de transporte entre PE1 y PE3. La falla podría repararse localmente en decenas de milisegundos. Sin embargo, si se produce un error de vínculo o nodo en el borde (como un error de vínculo en PE3-CE2 o un error de nodo en PE3), actualmente no hay ninguna reparación local, por lo que tenemos que confiar en la protección de extremo a extremo CE1-CE2 para reparar el error.
Dispositivo CE2: origen del tráfico
Enrutador PE3: enrutador de PE de entrada
Enrutador PE1: enrutador PE de salida (primario)
Enrutador PE2: enrutador de PE protector
Dispositivo CE1: Destino del tráfico
Cuando el enlace entre CE1 y PE1 deja de funcionar, PE1 redirigirá brevemente ese tráfico hacia CE1 a PE2. PE2 lo reenvía a CE1 hasta que el enrutador de entrada PE3 recalcula para reenviar el tráfico a PE2.
Inicialmente la dirección del tráfico era; CE2 – PE3 – P – PE1 – CE1.
Cuando el enlace entre CE1 – PE1 se caiga, el tráfico será; CE2 – PE3 – P – PE1 – PE2 –CE1. A continuación, PE3 vuelve a calcular la ruta; CE2 – PE3 – P – PE2 – CE1.
Ejemplo: Configuración de la creación de reflejo del servicio de protección de salida de MPLS para servicios de capa 2 señalados BGP
A partir de Junos OS versión 14.2, Junos OS admite la restauración del tráfico de salida cuando hay un error de vínculo o nodo en el nodo PE de salida. Si se produce un fallo de vínculo o nodo en la red principal, se puede activar un mecanismo de protección como el reenrutamiento rápido MPLS en los LSP de transporte entre los enrutadores PE para reparar la conexión en decenas de milisegundos. Un LSP de protección de salida aborda el problema de una falla de vínculo de nodo en el borde de la red (por ejemplo, una falla de un enrutador PE).
En este ejemplo se muestra cómo configurar la protección de vínculos para servicios de capa 2 señalizados por BGP.
Requisitos
Enrutadores serie MX con Junos OS versión 14.2 o posterior.
Descripción general
Si se produce un fallo de vínculo o nodo en la red principal, se puede activar un mecanismo de protección como el reenrutamiento rápido MPLS en los LSP de transporte entre los enrutadores PE para reparar la conexión en decenas de milisegundos. Un LSP de protección de salida aborda el problema de una falla de vínculo de nodo en el borde de la red (por ejemplo, una falla de un enrutador PE).
En este ejemplo se incluyen los siguientes conceptos e instrucciones de configuración que son exclusivos de la configuración de un LSP de protección de salida:
context-identifier: especifica una dirección IPv4 o IPv6 utilizada para definir el par de enrutadores PE que participan en el LSP de protección de salida. Se asigna a cada par ordenado de PE primario y el protector para facilitar el establecimiento de protección. Esta dirección es globalmente única o única en el espacio de direcciones de la red donde residen el PE principal y el protector.: configura la información del protector para el circuito protegido de capa 2 y configura el circuito protector de capa 2 en el nivel jerárquico .
egress-protection[edit protocols mpls]Configura un LSP como un LSP de protección de salida en el nivel jerárquico .[edit protocols mpls]protector: configura la creación de pseudocables en espera en el PE de respaldo para la protección de vínculos o nodos de la instancia.
Topología

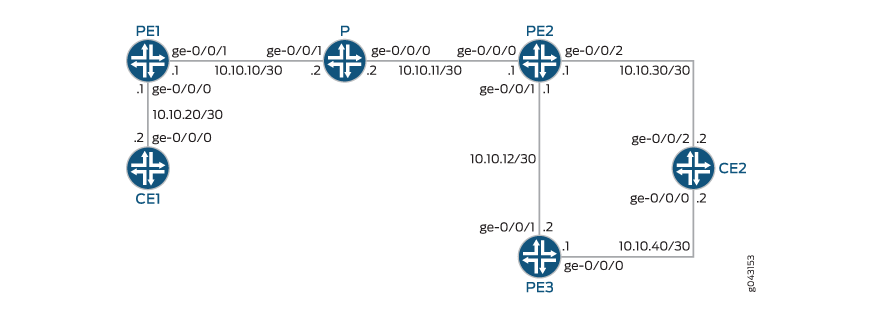

En caso de fallo del enrutador PE PE1 de salida, el tráfico se cambia al LSP de protección de salida configurado entre el enrutador PE1 y el enrutador PE2 (el enrutador de PE protector):
Dispositivo CE2: origen del tráfico
Enrutador PE3: enrutador de PE de entrada
Enrutador PE1: enrutador PE de salida (primario)
Enrutador PE2: enrutador de PE protector
Dispositivo CE1: Destino del tráfico
Cuando el vínculo entre CE1 y PE1 deja de funcionar, PE1 redirigirá brevemente ese tráfico hacia CE1 a PE2. PE2 lo reenvía a CE1 hasta que el enrutador de entrada PE3 recalcula para reenviar el tráfico a PE2.
Inicialmente la dirección del tráfico era: CE2 – PE3 – P – PE1 – CE1.
Cuando el enlace entre CE1 – PE1 se caiga, el tráfico será: CE2 – PE3 – P – PE1 – PE2 –CE1. A continuación, PE3 vuelve a calcular la ruta: CE2 – PE3 – P – PE2 – CE1.
En este ejemplo, se muestra cómo configurar los enrutadores PE1, PE2 y PE3.
Configuración
Configuración rápida de CLI
Para configurar rápidamente un LSP de protección de salida, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con sus configuraciones de red, copie y pegue los comandos en la CLI e ingrese desde el modo de configuración.commit
PE1
set protocols rsvp interface all set protocols rsvp interface fxp0.0 disable set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols mpls egress-protection context-identifier 198.51.100.3 primary set protocols mpls egress-protection context-identifier 198.51.100.3 advertise-mode stub-alias set protocols mpls egress-protection traceoptions file ep size 100m set protocols mpls egress-protection traceoptions flag all set protocols bgp traceoptions file bgp.log world-readable set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 10.255.183.58 set protocols bgp group ibgp family inet unicast set protocols bgp group ibgp family l2vpn signaling egress-protection set protocols bgp group ibgp neighbor 192.0.2.3 set protocols bgp group ibgp neighbor 192.0.2.4 set protocols isis traceoptions file isis-edge size 10m world-readable set protocols isis traceoptions flag error set protocols isis level 1 disable set protocols isis level 2 wide-metrics-only set protocols isis interface all point-to-point set protocols isis interface all level 2 metric 10 set protocols isis interface fxp0.0 disable set protocols ldp interface all set protocols ldp interface fxp0.0 disable set policy-options policy-statement lb then load-balance per-packet set routing-options traceoptions file ro.log set routing-options traceoptions flag all set routing-options traceoptions flag route set routing-options autonomous-system 100 set routing-options forwarding-table export lb set routing-instances foo instance-type l2vpn set routing-instances foo egress-protection context-identifier 198.51.100.3 set routing-instances foo interface ge-2/0/2.0 set routing-instances foo route-distinguisher 10.255.183.58:1 set routing-instances foo vrf-target target:9000:1 set routing-instances foo protocols l2vpn encapsulation-type ethernet-vlan set routing-instances foo protocols l2vpn site foo site-identifier 1 set routing-instances foo protocols l2vpn site foo site-preference primary set routing-instances foo protocols l2vpn site foo interface ge-2/0/2.0 remote-site-id 2
PE2
set protocols rsvp interface all set protocols rsvp interface fxp0.0 disable set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols mpls egress-protection context-identifier 198.51.100.3 protector set protocols mpls egress-protection context-identifier 198.51.100.3 advertise-mode stub-alias set protocols mpls egress-protection traceoptions file ep size 100m set protocols mpls egress-protection traceoptions flag all set protocols bgp traceoptions file bgp.log world-readable set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 10.255.183.57 set protocols bgp group ibgp family inet unicast set protocols bgp group ibgp family l2vpn signaling egress-protection set protocols bgp group ibgp neighbor 192.0.2.3 set protocols bgp group ibgp neighbor 192.0.2.4 set protocols isis traceoptions file isis-edge size 10m world-readable set protocols isis traceoptions flag error set protocols isis level 1 disable set protocols isis level 2 wide-metrics-only set protocols isis interface all point-to-point set protocols isis interface all level 2 metric 10 set protocols isis interface fxp0.0 disable set protocols ldp interface all set protocols ldp interface fxp0.0 disable set policy-options policy-statement lb then load-balance per-packet set routing-options traceoptions file ro.log set routing-options traceoptions flag normal set routing-options traceoptions flag route set routing-options autonomous-system 100 set routing-options forwarding-table export lb set routing-instances foo instance-type l2vpn set routing-instances foo egress-protection protector set routing-instances foo interface ge-2/0/2.0 set routing-instances foo route-distinguisher 10.255.183.57:1 set routing-instances foo vrf-target target:9000:1 set routing-instances foo protocols l2vpn encapsulation-type ethernet-vlan set routing-instances foo protocols l2vpn site foo hot-standby set routing-instances foo protocols l2vpn site foo site-identifier 1 set routing-instances foo protocols l2vpn site foo site-preference backup set routing-instances foo protocols l2vpn site foo interface ge-2/0/2.0 remote-site-id 2
PE3
set protocols rsvp interface all set protocols rsvp interface fxp0.0 disable set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols bgp traceoptions file bgp.log world-readable set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 10.255.183.61 set protocols bgp group ibgp family inet unicast set protocols bgp group ibgp family l2vpn signaling set protocols bgp group ibgp neighbor 192.0.2.3 set protocols bgp group ibgp neighbor 192.0.2.4 set protocols isis traceoptions file isis-edge size 10m world-readable set protocols isis traceoptions flag error set protocols isis level 1 disable set protocols isis level 2 wide-metrics-only set protocols isis interface all point-to-point set protocols isis interface all level 2 metric 10 set protocols isis interface fxp0.0 disable set protocols ldp interface all set protocols ldp interface fxp0.0 disable set policy-options policy-statement lb then load-balance per-packet set routing-options traceoptions file ro.log set routing-options traceoptions flag normal set routing-options traceoptions flag route set routing-options autonomous-system 100 set routing-options forwarding-table export lb set routing-instances foo instance-type l2vpn set routing-instances foo interface ge-2/1/2.0 set routing-instances foo route-distinguisher 10.255.183.61:1 set routing-instances foo vrf-target target:9000:1 set routing-instances foo protocols l2vpn encapsulation-type ethernet-vlan set routing-instances foo protocols l2vpn site foo site-identifier 2 set routing-instances foo protocols l2vpn site foo interface ge-2/1/2.0 remote-site-id 1
Procedimiento paso a paso
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en modo de configuración.Usar el editor de CLI en el modo de configuración
Para configurar un LSP de protección de salida para el enrutador PE1:
Configure RSVP.
[edit protocols rsvp] user@PE1# set interface all user@PE1# set interface fxp0.0 disable
Configure MPLS para que use el LSP de protección de salida para proteger contra un error de vínculo al dispositivo CE1.
[edit protocols mpls] user@PE1# set interface all user@PE1# set interface fxp0.0 disable user@PE1# set egress-protection context-identifier 198.51.100.3 primary user@PE1# set egress-protection context-identifier 198.51.100.3 advertise-mode stub-alias user@PE1# set egress-protection traceoptions file ep size 100m user@PE1# set egress-protection traceoptions flag all
Configure BGP.
[edit protocols bgp] user@PE1# set traceoptions file bgp.log world-readable user@PE1# set group ibgp type internal user@PE1# set group ibgp local-address 10.255.183.58 user@PE1# set group ibgp family inet unicast user@PE1# set group ibgp family l2vpn signaling egress-protection user@PE1# set group ibgp neighbor 192.0.2.3 user@PE1# set group ibgp neighbor 192.0.2.4
Configure IS-IS.
[edit protocols isis] user@PE1# set traceoptions file isis-edge size 10m world-readable user@PE1# set traceoptions flag error user@PE1# set level 1 disable user@PE1# set level 2 wide-metrics-only user@PE1# set interface all point-to-point user@PE1# set interface all level 2 metric 10 user@PE1# set interface fxp0.0 disable
Configure LDP.
[edit protocols ldp] user@PE1# set interface all user@PE1# set interface fxp0.0 disable
Configure una política de equilibrio de carga.
[edit] user@PE1# set policy-options policy-statement lb then load-balance per-packet
Configure las opciones de enrutamiento para exportar rutas en función de la directiva de equilibrio de carga.
[edit routing-options] user@PE1# set traceoptions file ro.log user@PE1# set traceoptions flag all user@PE1# set autonomous-system 100 user@PE1# set forwarding-table export lb
Configure BGP para anunciar nrli desde la instancia de enrutamiento con context-ID como próximo salto.
[edit routing-instances] user@PE1# set foo instance-type l2vpn user@PE1# set foo egress-protection context-identifier 198.51.100.3 user@PE1# set foo interface ge-2/0/2.0 user@PE1# set foo route-distinguisher 10.255.183.58:1 user@PE1# set foo vrf-target target:9000:1
Configure la instancia de l2vpn para usar el LSP de salida configurado.
[edit routing-instances] user@PE1# set foo protocols l2vpn encapsulation-type ethernet-vlan user@PE1# set foo protocols l2vpn site foo site-identifier 1 user@PE1# set foo protocols l2vpn site foo site-preference primary user@PE1# set foo protocols l2vpn site foo interface ge-2/0/2.0 remote-site-id 2
Cuando termine de configurar el dispositivo, ingrese
commiten el modo de configuración.
Procedimiento paso a paso
Para configurar un LSP de protección de salida para el enrutador PE2:
Configure RSVP.
[edit protocols rsvp] user@PE2# set interface all user@PE2# set interface fxp0.0 disable
Configure MPLS y el LSP que actúa como LSP de protección de salida.
[edit protocols mpls] user@PE2# set interface all user@PE2# set interface fxp0.0 disable user@PE2# set egress-protection context-identifier 198.51.100.3 protector user@PE2# set egress-protection context-identifier 198.51.100.3 advertise-mode stub-alias user@PE2# set egress-protection traceoptions file ep size 100m user@PE2# set egress-protection traceoptions flag all
Configure BGP.
[edit protocols bgp] user@PE2# set traceoptions file bgp.log world-readable user@PE2# set group ibgp type internal user@PE2# set group ibgp local-address 10.255.183.57 user@PE2# set group ibgp family inet unicast user@PE2# set group ibgp family l2vpn signaling user@PE2# set group ibgp family l2vpn egress-protection user@PE2# set group ibgp neighbor 192.0.2.3 user@PE2# set group ibgp neighbor 192.0.2.4
Configure IS-IS.
[edit protocols isis] user@PE2# set traceoptions file isis-edge size 10m world-readable user@PE2# set traceoptions flag error user@PE2# set level 1 disable user@PE2# set level 2 wide-metrics-only user@PE2# set interface all point-to-point user@PE2# set interface all level 2 metric 10 user@PE2# set interface fxp0.0 disable
Configure LDP.
[edit protocols ldp] user@PE2# set interface all user@PE2# set interface fxp0.0 disable
Configure una política de equilibrio de carga.
[edit] user@PE2# set policy-options policy-statement lb then load-balance per-packet
Configure las opciones de enrutamiento para exportar rutas en función de la directiva de equilibrio de carga.
[edit routing-options] user@PE2# set traceoptions file ro.log user@PE2# set traceoptions flag all user@PE2# set autonomous-system 100 user@PE2# set forwarding-table export lb
Configure BGP para anunciar nrli desde la instancia de enrutamiento con context-ID como próximo salto.
[edit routing-instances] user@PE2# set foo instance-type l2vpn user@PE2# set foo egress-protection protector user@PE2# set foo interface ge-2/0/2.0 user@PE2# set foo route-distinguisher 10.255.183.57:1 user@PE2# set foo vrf-target target:9000:1
Configure la instancia de l2vpn para usar el LSP de salida configurado.
[edit routing-instances] user@PE2# set foo protocols l2vpn encapsulation-type ethernet-vlan user@PE2# set foo protocols l2vpn site foo hot-standby user@PE2# set foo protocols l2vpn site foo site-identifier 1 user@PE2# set foo protocols l2vpn site foo site-preference backup user@PE2# set foo protocols l2vpn site foo interface ge-2/0/2.0 remote-site-id 2
Cuando termine de configurar el dispositivo, ingrese
commiten el modo de configuración.
Procedimiento paso a paso
Para configurar un LSP de protección de salida para el enrutador PE3:
Configure RSVP.
[edit protocols rsvp] user@PE3# set interface all user@PE3# set interface fxp0.0 disable
Configure MPLS.
[edit protocols mpls] user@PE3# set interface all user@PE3# set interface fxp0.0 disable
Configure BGP.
[edit protocols bgp] user@PE3# set traceoptions file bgp.log world-readable user@PE3# set group ibgp type internal user@PE3# set group ibgp local-address 10.255.183.61 user@PE3# set group ibgp family inet unicast user@PE3# set group ibgp family l2vpn signaling user@PE3# set group ibgp neighbor 192.0.2.3 user@PE3# set group ibgp neighbor 192.0.2.4
Configure IS-IS.
[edit protocols isis] user@PE3# set traceoptions file isis-edge size 10m world-readable user@PE3# set traceoptions flag error user@PE3# set level 1 disable user@PE3# set level 2 wide-metrics-only user@PE3# set protocols isis interface all point-to-point [edit protocols isis] user@PE3# set protocols isis interface all level 2 metric 10 [edit protocols isis] user@PE3# set protocols isis interface fxp0.0 disable
Configure LDP.
[edit protocols ldp] user@PE3# set interface all user@PE3# set interface fxp0.0 disable
Configure una política de equilibrio de carga.
[edit] user@PE3# set policy-options policy-statement lb then load-balance per-packet
Configure las opciones de enrutamiento para exportar rutas en función de la directiva de equilibrio de carga.
[edit routing-options] user@PE3# set traceoptions file ro.log user@PE3# set traceoptions flag normal user@PE3# set traceoptions flag route user@PE3# set autonomous-system 100 user@PE3# set forwarding-table export lb
Configure BGP para anunciar nlri desde la instancia de enrutamiento con context-ID como próximo salto.
[edit] user@PE3# set routing-instances foo instance-type l2vpn user@PE3# set routing-instances foo interface ge-2/1/2.0 user@PE3# set routing-instances foo route-distinguisher 10.255.183.61:1 user@PE3# set routing-instances foo vrf-target target:9000:1
Configure l2vpn para especificar la interfaz que se conecta al sitio y la interfaz remota a la que desea que se conecte la interfaz especificada.
[edit routing-instances] user@PE3# set foo protocols l2vpn encapsulation-type ethernet-vlan user@PE3# set foo protocols l2vpn site foo site-identifier 2 user@PE3# set foo protocols l2vpn site foo interface ge-2/1/2.0 remote-site-id 1
Cuando haya terminado de configurar el dispositivo, ingrese desde configuración.
commit
Resultados
Desde el modo de configuración, confirme su configuración en el enrutador PE1 introduciendo los comandos , y .show protocolsshow policy-optionsshow routing-options Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
[edit]
user@PE1# show protocols
rsvp {
interface all;
interface fxp0.0 {
disable;
}
}
mpls {
interface all;
interface fxp0.0 {
disable;
}
egress-protection {
context-identifier 198.51.100.3 {
primary;
advertise-mode stub-alias;
}
traceoptions {
file ep size 100m;
flag all;
}
}
}
bgp {
traceoptions {
file bgp.log world-readable;
}
group ibgp {
type internal;
local-address 10.255.183.58;
family inet {
unicast;
}
family l2vpn {
signaling {
egress-protection;
}
}
neighbor 192.0.2.3;
neighbor 192.0.2.4;
}
}
isis {
traceoptions {
file isis-edge size 10m world-readable;
flag error;
}
level 1 disable;
level 2 wide-metrics-only;
interface all {
point-to-point;
level 2 metric 10;
}
interface fxp0.0 {
disable;
}
}
ldp {
interface all;
interface fxp0.0 {
disable;
}
}
[edit]
user@PE1# show policy-options
policy-statement lb {
then {
load-balance per-packet;
}
}
[edit]
user@PE1# show routing-options
traceoptions {
file ro.log;
flag all;
}
autonomous-system 100;
forwarding-table {
export lb;
}
[edit]
user@PE1# show routing-instances
foo {
instance-type l2vpn;
egress-protection {
context-identifier {
198.51.100.3;
}
}
interface ge-2/0/2.0;
route-distinguisher 10.255.183.58:1;
vrf-target target:9000:1;
protocols {
l2vpn {
encapsulation-type ethernet-vlan;
site foo {
site-identifier 1;
site-preference primary;
interface ge-2/0/2.0 {
remote-site-id 2;
}
}
}
}
}
Desde el modo de configuración, confirme la configuración en el enrutador PE2 introduciendo los comandos , y .show protocolsshow policy-optionsshow routing-options Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
[edit]
user@PE2# show protocols
rsvp {
interface all;
interface fxp0.0 {
disable;
}
}
mpls {
interface all;
interface fxp0.0 {
disable;
}
egress-protection {
context-identifier 198.51.100.3 {
protector;
advertise-mode stub-alias;
}
traceoptions {
file ep size 100m;
flag all;
}
}
}
bgp {
traceoptions {
file bgp.log world-readable;
}
group ibgp {
type internal;
local-address 10.255.183.57;
family inet {
unicast;
}
family l2vpn {
signaling {
egress-protection;
}
}
neighbor 192.0.2.3;
neighbor 192.0.2.4;
}
}
isis {
traceoptions {
file isis-edge size 10m world-readable;
flag error;
}
level 1 disable;
level 2 wide-metrics-only;
interface all {
point-to-point;
level 2 metric 10;
}
interface fxp0.0 {
disable;
}
}
ldp {
interface all;
interface fxp0.0 {
disable;
}
}
[edit]
user@PE2# show policy-options
policy-statement lb {
then {
load-balance per-packet;
}
}
[edit]
user@PE2# show routing-options
traceoptions {
file ro.log;
flag normal;
flag route;
}
autonomous-system 100;
forwarding-table {
export lb;
}
[edit]
user@PE2# show routing-instances
foo {
instance-type l2vpn;
egress-protection {
protector;
}
interface ge-2/0/2.0;
route-distinguisher 10.255.183.57:1;
vrf-target target:9000:1;
protocols {
l2vpn {
encapsulation-type ethernet-vlan;
site foo {
hot-standby;
site-identifier 1;
site-preference backup;
interface ge-2/0/2.0 {
remote-site-id 2;
}
}
}
}
}
Desde el modo de configuración, confirme su configuración en el enrutador PE3 introduciendo los comandos , y .show protocolsshow policy-optionsshow routing-options Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
[edit]
user@PE3# show protocols
rsvp {
interface all;
interface fxp0.0 {
disable;
}
}
mpls {
interface all;
interface fxp0.0 {
disable;
}
}
bgp {
traceoptions {
file bgp.log world-readable;
}
group ibgp {
type internal;
local-address 10.255.183.61;
family inet {
unicast;
}
family l2vpn {
signaling;
}
neighbor 192.0.2.3;
neighbor 192.0.2.4;
}
}
isis {
traceoptions {
file isis-edge size 10m world-readable;
flag error;
}
level 1 disable;
level 2 wide-metrics-only;
interface all {
point-to-point;
level 2 metric 10;
}
interface fxp0.0 {
disable;
}
}
ldp {
interface all;
interface fxp0.0 {
disable;
}
}
[edit]
user@PE3# show policy-options
policy-statement lb {
then {
load-balance per-packet;
}
}
[edit]
user@PE3# show routing-options
traceoptions {
file ro.log;
flag normal;
flag route;
}
autonomous-system 100;
forwarding-table {
export lb;
}
[edit]
user@PE3# show routing-instances
foo {
instance-type l2vpn;
interface ge-2/1/2.0;
route-distinguisher 10.255.183.61:1;
vrf-target target:9000:1;
protocols {
l2vpn {
encapsulation-type ethernet-vlan;
site foo {
site-identifier 2;
interface ge-2/1/2.0 {
remote-site-id 1;
}
}
}
}
}
Verificación
Confirme que la configuración funcione correctamente.
- Verificación de la configuración de L2VPN
- Verificación de los detalles de la instancia de enrutamiento
- Verificación de la configuración de IS-IS
- Comprobación de la configuración de MPLS
Verificación de la configuración de L2VPN
Propósito
Compruebe que el LSP está protegido por la lógica de protección de conexión.
Acción
Desde el modo operativo, ejecute el comando.show l2vpn connections extensive
user@PE2> show l2vpn connections extensive
Layer-2 VPN connections:
Legend for connection status (St)
EI -- encapsulation invalid NC -- interface encapsulation not CCC/TCC/VPLS
EM -- encapsulation mismatch WE -- interface and instance encaps not same
VC-Dn -- Virtual circuit down NP -- interface hardware not present
CM -- control-word mismatch -> -- only outbound connection is up
CN -- circuit not provisioned <- -- only inbound connection is up
OR -- out of range Up -- operational
OL -- no outgoing label Dn -- down
LD -- local site signaled down CF -- call admission control failure
RD -- remote site signaled down SC -- local and remote site ID collision
LN -- local site not designated LM -- local site ID not minimum designated
RN -- remote site not designated RM -- remote site ID not minimum designated
XX -- unknown connection status IL -- no incoming label
MM -- MTU mismatch MI -- Mesh-Group ID not available
BK -- Backup connection ST -- Standby connection
PF -- Profile parse failure PB -- Profile busy
RS -- remote site standby SN -- Static Neighbor
LB -- Local site not best-site RB -- Remote site not best-site
VM -- VLAN ID mismatch
Legend for interface status
Up -- operational
Dn -- down
Instance: foo
Local site: foo (1)
connection-site Type St Time last up # Up trans
2 rmt Up Aug 3 00:08:14 2001 1
Local circuit: ge-2/0/2.0, Status: Up
Remote PE: 192.0.2.3
Incoming label: 32769, Outgoing label: 32768
Egress Protection: Yes
Time Event Interface/Lbl/PE
Aug 3 00:08:14 2001 PE route up
Aug 3 00:08:14 2001 Out lbl Update 32768
Aug 3 00:08:14 2001 In lbl Update 32769
Aug 3 00:08:14 2001 ckt0 up fe-0/0/0.0 Significado
La salida muestra que el PVC dado está protegido por la lógica de protección de conexión.Egress Protection: Yes
Verificación de los detalles de la instancia de enrutamiento
Propósito
Compruebe la información de la instancia de enrutamiento y el identificador de contexto configurado en el principal, que se utiliza como dirección del próximo salto en caso de error de vínculo de nodo.
Acción
Desde el modo operativo, ejecute el comando.show route foo detail
user@PE2> show route foo detail
foo:
Router ID: 0.0.0.0
Type: l2vpn non-forwarding State: Active
Interfaces:
lt-1/2/0.56
Route-distinguisher: 10.255.255.11:1
Vrf-import: [ __vrf-import-foo-internal__ ]
Vrf-export: [ __vrf-export-foo-internal__ ]
Vrf-import-target: [ target:100:200 ]
Vrf-export-target: [ target:100:200 ]
Fast-reroute-priority: low
Vrf-edge-protection-id: 198.51.100.3
Tables:
foo.l2vpn.0 : 5 routes (3 active, 0 holddown, 0 hidden)
foo.l2id.0 : 6 routes (2 active, 0 holddown, 0 hidden)
Significado
El context-id se establece en y el en el resultado menciona la política utilizada para reescribir la dirección del salto siguiente.198.51.100.3Vrf-import: [ __vrf-import-foo-internal__]
Verificación de la configuración de IS-IS
Propósito
Compruebe la información del identificador de contexto IS-IS.
Acción
Desde el modo operativo, ejecute el comando.show isis context-identifier detail
user@PE2> show isis context-identifier detail
IS-IS context database: Context L Owner Role Primary Metric 198.51.100.3 2 MPLS Protector pro17-b-lr-R1 0 Advertiser pro17-b, Router ID 10.255.107.49, Level 2, tlv protector Advertiser pro17-b-lr-R1, Router ID 10.255.255.11, Metric 1, Level 2, tlv prefix
Significado
El enrutador PE2 es el protector y el identificador de contexto configurado está en uso para el protocolo MPLS.
Comprobación de la configuración de MPLS
Propósito
Compruebe los detalles del identificador de contexto en los PE primarios y protectores.
Acción
Desde el modo operativo, ejecute el comando.show mpls context-identifier detail
user@PE1> show mpls context-identifier detail
ID: 198.51.100.3 Type: primary, Metric: 1, Mode: alias Total 1, Primary 1, Protector 0
user@PE2> show mpls context-identifier detail
ID: 198.51.100.3 Type: protector, Metric: 16777215, Mode: alias Context table: __198.51.100.3__.mpls.0, Label out: 299968
user@PE2> show mpls egress-protection detail
Instance Type Protection-Type foo local-l2vpn Protector Route Target 100:200
Significado
Context-id es , advertise-mode es , la tabla MPLS creada para la protección de salida es , y el nombre de la instancia de salida es , que es del tipo .198.51.100.3alias__198.51.100.3__.mpls.0foolocal-l2vpn
Ejemplo: Configuración de la protección de salida VPN de capa 3 con PLR como protector
En este ejemplo se muestra cómo configurar la restauración rápida del servicio a la salida de una VPN de capa 3 cuando el cliente es multihost para el proveedor de servicios.
A partir de Junos OS versión 15.1, la funcionalidad de punto de reparación local (PLR) mejorado aborda un escenario especial de protección de nodo de salida, en el que el PLR y el protector se ubican conjuntamente como un solo enrutador. En este caso, no es necesario tener un tráfico de redireccionamiento LSP de derivación durante la reparación local. En su lugar, el PLR o el protector pueden enviar el tráfico directamente al CE de destino (en el modelo de protector coubicado, donde el PLR o el protector también es el PE de respaldo que está directamente conectado al CE) o al PE de respaldo (en el modelo de protector centralizado donde el PE de respaldo es un enrutador separado).
Requisitos
No se necesita ninguna configuración especial más allá de la inicialización del dispositivo antes de configurar este ejemplo.
Este ejemplo requiere Junos OS versión 15.1 o posterior.
Descripción general
Como escenario especial de protección de nodo de salida, si un enrutador es tanto un protector como un PLR, instala los siguientes saltos de copia de seguridad para proteger el LSP de transporte. En particular, no necesita un LSP de derivación para la reparación local.
En el modelo de protector coubicado, el PLR o el protector se conecta directamente al CE a través de una CA de respaldo, mientras que en el modelo de protector centralizado, el PLR o el protector tiene un túnel MPLS al PE de respaldo. En cualquier caso, el PLR o el Protector instalarán una copia de seguridad en el próximo salto con una etiqueta seguida de una búsqueda en una tabla, es decir , .context label__context__.mpls.0 Cuando se produce un error en el nodo de salida, el PLR o el Protector cambiarán el tráfico a este próximo salto de reserva en PFE. La etiqueta externa (la etiqueta LSP de transporte) de los paquetes aparece y la etiqueta interna (la etiqueta VPN de capa 3 asignada por el nodo de salida) se busca en , lo que da como resultado el reenvío de los paquetes directamente al CE (en el modelo de protector colocado) o al PE de reserva (en el modelo de protector centralizado).__context__.mpls.0
Topología
Figura 7 muestra la red de ejemplo.
Configuración
- Configuración rápida de CLI
- Configuración del dispositivo CE1
- Configuración del dispositivo PE1
- Configuración del dispositivo P
- Configuración del dispositivo PE2
- Configuración del dispositivo PE3
- Configuración del dispositivo CE2
- Resultados
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red y, a continuación, copie y pegue los comandos en la CLI en el nivel de jerarquía.[edit]
Dispositivo CE1
set interfaces ge-0/0/0 unit 0 family inet address 10.10.20.2/30 set interfaces lo0 unit 0 family inet address 10.255.162.87/32
Dispositivo PE1
set interfaces ge-0/0/0 unit 0 family inet address 10.10.20.1/30 set interfaces ge-0/0/1 unit 0 family inet address 10.10.10.1/30 set interfaces ge-0/0/1 unit 0 family iso set interfaces ge-0/0/1 unit 0 family mpls set interfaces lo0 unit 0 family inet address 127.0.0.1/32 set interfaces lo0 unit 0 family inet address 10.255.162.84/32 primary set interfaces lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2084.00 set policy-options policy-statement vpn-exp term 1 from protocol direct set policy-options policy-statement vpn-exp term 1 from route filter 10.10.20.0/24 exact set policy-options policy-statement vpn-exp term 1 then community add vpn set policy-options policy-statement vpn-exp term 1 then accept set policy-options policy-statement vpn-imp term 1 from community vpn set policy-options policy-statement vpn-imp term 1 then accept set policy-options policy-statement vpn-imp term 2 then reject set policy-options community vpn members traget:1:1 set routing-options autonomous-system 65000 set protocols rsvp interface all link-protection set protocols rsvp interface fxp0.0 disable set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols bgp vpn-apply-export set protocols bgp group vpn type internal set protocols bgp group vpn local-address 10.255.162.84 set protocols bgp group vpn family inet-vpn unicast set protocols bgp group vpn neighbor 10.255.162.91 set protocols bgp group vpn neighbor 10.255.162.89 set protocols isis interface all set protocols isis interface fxp0.0 disable set protocols isis interface lo0.0 passive set routing-instances vpn instance-type vrf set routing-instances vpn interface ge-1/0/0.0 set routing-instances vpn route-distinguisher 100:100 set routing-instances vpn vrf-import vpn-imp set routing-instances vpn vrf-export vpn-exp set routing-instances vpn vrf-table-label set routing-instances vpn protocols bgp group vpn type external set routing-instances vpn protocols bgp group vpn family inet unicast set routing-instances vpn protocols bgp group vpn peer-as 65001 set routing-instances vpn protocols bgp group vpn as-override set routing-instances vpn protocols bgp group vpn neighbor 10.10.20.2
Dispositivo P
set interfaces ge-0/0/0 unit 0 family inet address 10.10.11.2/30 set interfaces ge-0/0/0 unit 0 family iso set interfaces ge-0/0/0 unit 0 family mpls set interfaces ge-0/0/1 unit 0 family inet address 10.10.10.2/30 set interfaces ge-0/0/1 unit 0 family iso set interfaces ge-0/0/1 unit 0 family mpls set interfaces lo0 unit 0 family inet address 127.0.0.1/32 set interfaces lo0 unit 0 family inet address 10.255.162.86/32 primary set interfaces lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2086.00 set protocols rsvp interface all link-protection set protocols rsvp interface fxp0.0 disable set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols isis interface all set protocols isis interface fxp0.0 disable
Dispositivo PE2
set interfaces ge-0/0/0 unit 0 family inet address 10.10.11.1/30 set interfaces ge-0/0/0 unit 0 family iso set interfaces ge-0/0/0 unit 0 family mpls set interfaces ge-0/0/1 unit 0 family inet address 10.10.12.1/30 set interfaces ge-0/0/1 unit 0 family iso set interfaces ge-0/0/1 unit 0 family mpls set interfaces ge-0/0/2 unit 0 family inet address 10.10.30.1/30 set interfaces lo0 unit 0 family inet address 127.0.0.1/32 set interfaces lo0 unit 0 family inet address 10.255.162.91/32 primary set interfaces lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2091.00 set routing-options graceful-restart set routing-options autonomous-system 65000 set routing-options forwarding-table export pplb set protocols rsvp interface all link-protection set protocols rsvp interface fxp0.0 disable set protocols mpls label-switched-path to_PE1 to 10.255.162.84 set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols mpls egress-protection context-identifier 10.1.1.1 protector set protocols mpls egress-protection context-identifier 10.1.1.1 advertise-mode stub-alias set protocols bgp vpn-apply-export set protocols bgp group vpn type internal set protocols bgp group vpn local-address 10.255.162.91 set protocols bgp group vpn family inet-vpn unicast egress-protection set protocols bgp group vpn neighbor 10.255.162.84 set protocols bgp group vpn neighbor 10.255.162.89 set protocols isis traceoptions file isis.log set protocols isis traceoptions flag all detail set protocols isis level 2 disable set protocols isis interface all set protocols isis interface fxp0.0 disable set protocols isis interface lo0.0 passive set policy-options policy-statement pplb term 1 then load-balance per-packet set policy-options policy-statement vpn-exp term 1 from protocol bgp set policy-options policy-statement vpn-exp term 1 then community add vpn set policy-options policy-statement vpn-exp term 1 then accept set policy-options policy-statement vpn-imp term 1 from community vpn set policy-options policy-statement vpn-imp term 1 then accept set policy-options policy-statement vpn-imp term 2 then reject set policy-options community vpn members target:1:1 set routing-instances vpn instance-type vrf set routing-instances vpn interface ge-3/2/4.0 set routing-instances vpn route-distinguisher 100:100 set routing-instances vpn vrf-import vpn-imp set routing-instances vpn vrf-export vpn-exp set routing-instances vpn vrf-table-label set routing-instances vpn protocols bgp group vpn type external set routing-instances vpn protocols bgp group vpn family inet unicast set routing-instances vpn protocols bgp group vpn peer-as 65001 set routing-instances vpn protocols bgp group vpn as-override set routing-instances vpn protocols bgp group vpn neighbor 10.10.30.2
Dispositivo PE3
set interfaces ge-0/0/0 unit 0 family inet address 10.10.40.1/30 set interfaces ge-0/0/1 unit 0 family inet address 10.10.12.2/30 set interfaces ge-0/0/1 unit 0 family iso set interfaces ge-0/0/1 unit 0 family mpls set interfaces lo0 unit 0 family inet address 127.0.0.1/32 set interfaces lo0 unit 0 family inet address 10.255.162.89/32 primary set interfaces lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2089.00 set routing-options graceful-restart set routing-options autonomous-system 65000 set routing-options forwarding-table export pplb set protocols rsvp interface all link-protection set protocols rsvp interface fxp0.0 disable set protocols mpls label-switched-path to_PE2 to 10.255.162.91 set protocols mpls label-switched-path to_PE1 to 10.255.162.84 set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols mpls egress-protection context-identifier 10.1.1.1 primary set protocols mpls egress-protection context-identifier 10.1.1.1 advertise-mode stub-alias set protocols bgp vpn-apply-export set protocols bgp group vpn type internal set protocols bgp group vpn local-address 10.255.162.89 set protocols bgp group vpn family inet-vpn unicast set protocols bgp group vpn neighbor 10.255.162.84 local-preference 300 set protocols bgp group vpn neighbor 10.255.162.91 set protocols isis level 2 disable set protocols isis interface all set protocols isis interface fxp0.0 disable set protocols isis interface lo0.0 passive set routing-instances vpn instance-type vrf set routing-instances vpn egress-protection context-identifier 10.1.1.1 set routing-instances vpn interface ge-1/1/0.0 set routing-instances vpn route-distinguisher 100:100 set routing-instances vpn vrf-import vpn-imp set routing-instances vpn vrf-export vpn-exp set routing-instances vpn vrf-table-label set routing-instances vpn protocols bgp group vpn type external set routing-instances vpn protocols bgp group vpn family inet unicast set routing-instances vpn protocols bgp group vpn peer-as 65001 set routing-instances vpn protocols bgp group vpn as-override set routing-instances vpn protocols bgp group vpn neighbor 10.10.40.2
Dispositivo CE2
set interfaces ge-0/0/0 unit 0 family inet address 10.10.40.2/30 set interfaces ge-0/0/2 unit 0 family inet address 10.10.30.2/30 set interfaces lo0 unit 0 family inet address 127.0.0.1/32 set interfaces lo0 unit 0 family inet address 10.255.162.88/32 primary set interfaces lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2088.00
Configuración del dispositivo CE1
Procedimiento paso a paso
El ejemplo siguiente requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en modo de configuración en la Guía del usuario de CLI de Junos OS.Usar el editor de CLI en el modo de configuraciónhttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
-
Configurar interfaces.
[edit interfaces] user@CE1# set ge-0/0/0 unit 0 family inet address 10.10.20.2/30 user@CE1# set lo0 unit 0 family inet address 10.255.162.87/32
Configuración del dispositivo PE1
Procedimiento paso a paso
-
Configure las interfaces.
[edit interfaces] user@PE1# set ge-0/0/0 unit 0 family inet address 10.10.20.1/30 user@PE1# set ge-0/0/1 unit 0 family inet address 10.10.10.1/30 user@PE1# set ge-0/0/1 unit 0 family iso user@PE1# set ge-0/0/1 unit 0 family mpls user@PE1# set lo0 unit 0 family inet address 127.0.0.1/32 user@PE1# set lo0 unit 0 family inet address 10.255.162.84/32 primary user@PE1# set lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2084.00
-
Configure el número de sistema autónomo (AS).
[edit routing-options] user@PE1# set autonomous-system 65000 user@PE1# set forwarding-table export pplb
-
Configure RSVP.
[edit protocols rsvp] user@PE1# set interface all link-protection user@PE1# set interface fxp0.0 disable
-
Habilite MPLS.
[edit protocols mpls] user@PE1# set interface all user@PE1# set interface fxp0.0 disable
-
Configure BGP.
[edit protocols bgp] user@PE1# set group vpn type internal user@PE1# set group vpn local-address 10.255.162.84 user@PE1# set group vpn family inet-vpn unicast user@PE1# set group vpn neighbor 10.255.162.91 user@PE1# set group vpn neighbor 10.255.162.89 user@PE1# set vpn-apply-export
-
Habilite IS-IS.
[edit protocols isis] user@PE1# set interface all user@PE1# set interface fxp0.0 disable user@PE1# set interface lo0.0 passive
-
(Opcional) Configurar OSPF
[edit protocols ospf] user@PE1# set area 0.0.0.0 interface all user@PE1# set area 0.0.0.0 interface fxp0.0 disable user@PE1# set area 0.0.0.0 interface lo0.0 passive user@PE1# set traffic-engineering
-
Configure la instancia de enrutamiento.
[edit routing-instances] user@PE1# set vpn instance-type vrf user@PE1# set vpn interface ge-1/0/0.0 user@PE1# set vpn route-distinguisher 100:100 user@PE1# set vpn vrf-import vpn-imp user@PE1# set vpn vrf-export vpn-exp user@PE1# set vpn vrf-table-label user@PE1# set vpn protocols bgp group vpn type external user@PE1# set vpn protocols bgp group vpn family inet unicast user@PE1# set vpn protocols bgp group vpn peer-as 65001 user@PE1# set vpn protocols bgp group vpn as-override user@PE1# set vpn protocols bgp group vpn neighbor 10.10.20.2
-
Configure la directiva de enrutamiento.
[edit] user@PE1# set policy-options policy-statement vpn-exp term 1 from protocol direct user@PE1# set policy-options policy-statement vpn-exp term 1 from route filter 10.10.20.0/24 exact user@PE1# set policy-options policy-statement vpn-exp term 1 then community add vpn user@PE1# set policy-options policy-statement vpn-exp term 1 then accept user@PE1# set policy-options policy-statement vpn-imp term 1 from community vpn user@PE1# set policy-options policy-statement vpn-imp term 1 then accept user@PE1# set policy-options policy-statement vpn-imp term 2 then reject user@PE1# set policy-options community vpn members traget:1:1
Configuración del dispositivo P
Procedimiento paso a paso
-
Configure las interfaces del dispositivo.
[edit interfaces] user@P# set ge-0/0/0 unit 0 family inet address 10.10.11.2/30 user@P# set ge-0/0/0 unit 0 family iso user@P# set ge-0/0/0 unit 0 family mpls user@P# set ge-0/0/1 unit 0 family inet address 10.10.10.2/30 user@P# set ge-0/0/1 unit 0 family iso user@P# set ge-0/0/1 unit 0 family mpls user@P# set lo0 unit 0 family inet address 127.0.0.1/32 user@P# set lo0 unit 0 family inet address 10.255.162.86/32 primary user@P# set lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2086.00
-
Habilite IS-IS.
[edit protocols isis] user@P# set interface all user@P# set interface fxp0.0 disable
-
Habilite MPLS.
[edit protocols mpls ] user@P# set interface all user@P# set interface fxp0.0 disable
-
Configure RSVP.
[edit protocols rsvp] user@P# set interface all link-protection user@P# set interface fxp0.0 disable
-
(Opcional) Configure OSPF.
[edit protocols ospf] user@P# set area 0.0.0.0 interface all user@P# set area 0.0.0.0 interface fxp0.0 disable user@P# set area 0.0.0.0 interface lo0.0 passive user@P# set traffic-engineering
Configuración del dispositivo PE2
Procedimiento paso a paso
-
Configure las interfaces.
[edit interfaces] user@PE2# set ge-0/0/0 unit 0 family inet address 10.10.11.1/30 user@PE2# set ge-0/0/0 unit 0 family iso user@PE2# set ge-0/0/0 unit 0 family mpls user@PE2# set ge-0/0/1 unit 0 family inet address 10.10.12.1/30 user@PE2# set ge-0/0/1 unit 0 family iso user@PE2# set ge-0/0/1 unit 0 family mpls user@PE2# set ge-0/0/2 unit 0 family inet address 10.10.30.1/30 user@PE2# set lo0 unit 0 family inet address 127.0.0.1/32 user@PE2# set lo0 unit 0 family inet address 10.255.162.91/32 primary user@PE2# set lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2091.00
-
Configure el número autónomo (AS).
[edit routing-options] user@PE2# set autonomous-system 65000 user@PE2# set forwarding-table export pplb
-
Configure RSVP.
[edit protocols rsvp] user@PE2# set interface all link-protection user@PE2# set interface fxp0.0 disable
-
Configure MPLS.
[edit protocols mpls] user@PE2# set label-switched-path to_PE1 to 10.255.162.84 user@PE2# set interface all user@PE2# set interface fxp0.0 disable user@PE2# set egress-protection context-identifier 10.1.1.1 protector user@PE2# set egress-protection context-identifier 10.1.1.1 advertise-mode stub-alias
-
Configure BGP.
[edit protocols bgp] user@PE2# set group vpn family inet-vpn unicast egress-protection user@PE2# set group vpn local-address 10.255.162.91 user@PE2# set group vpn neighbor 10.255.162.84 user@PE2# set group vpn neighbor 10.255.162.89 user@PE2# set group vpn type internal user@PE2# set vpn-apply-export
-
Configure IS-IS.
[edit protocols isis] user@PE2# set interface all user@PE2# set interface fxp0.0 disable user@PE2# set interface lo0.0 passive user@PE2# set level 2 disable user@PE2# set traceoptions file isis.log user@PE2# set traceoptions flag all detail
-
(Opcional) Configure OSPF.
[edit protocols ospf] user@PE2# set area 0.0.0.0 interface all user@PE2# set area 0.0.0.0 interface fxp0.0 disable user@PE2# set area 0.0.0.0 interface lo0.0 passive user@PE2# set traffic-engineering
-
Configure la directiva de enrutamiento.
[edit policy-options] user@PE2# set community vpn members target:1:1 user@PE2# set policy-statement pplb term 1 then load-balance per-packet user@PE2# set policy-statement vpn-exp term 1 from protocol bgp user@PE2# set policy-statement vpn-exp term 1 then community add vpn user@PE2# set policy-statement vpn-exp term 1 then accept user@PE2# set policy-statement vpn-imp term 1 from community vpn user@PE2# set policy-statement vpn-imp term 1 then accept user@PE2# set policy-statement vpn-imp term 2 then reject
-
Configure la instancia de enrutamiento.
[edit routing-instances] user@PE2# set vpn instance-type vrf user@PE2# set vpn interface ge-3/2/4.0 user@PE2# set vpn route-distinguisher 100:100 user@PE2# set vpn vrf-import vpn-imp user@PE2# set vpn vrf-export vpn-exp user@PE2# set vpn vrf-table-label user@PE2# set vpn protocols bgp group vpn type external user@PE2# set vpn protocols bgp group vpn family inet unicast user@PE2# set vpn protocols bgp group vpn peer-as 65001 user@PE2# set vpn protocols bgp group vpn as-override user@PE2# set vpn protocols bgp group vpn neighbor 10.10.30.2
Configuración del dispositivo PE3
Procedimiento paso a paso
-
Configure las interfaces.
[edit interfaces] user@PE3# set ge-0/0/0 unit 0 family inet address 10.10.40.1/30 user@PE3# set ge-0/0/1 unit 0 family inet address 10.10.12.2/30 user@PE3# set ge-0/0/1 unit 0 family iso user@PE3# set ge-0/0/1 unit 0 family mpls user@PE3# set lo0 unit 0 family inet address 127.0.0.1/32 user@PE3# set lo0 unit 0 family inet address 10.255.162.89/32 primary user@PE3# set lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2089.00
-
Configure el número autónomo (AS).
[edit routing-options] user@PE3# set autonomous-system 65000 user@PE3# set forwarding-table export pplb
-
Configure RSVP.
[edit protocols rsvp] user@PE3# set interface all link-protection user@PE3# set interface fxp0.0 disable
-
Configure MPLS.
[edit protocols mpls] user@PE3# set interface all user@PE3# set interface fxp0.0 disable user@PE3# set egress-protection context-identifier 10.1.1.1 primary user@PE3# set egress-protection context-identifier 10.1.1.1 advertise-mode stub-alias user@PE3# set label-switched-path to_PE2 to 10.255.162.91 user@PE3# set label-switched-path to_PE1 to 10.255.162.84
-
Configure BGP.
[edit protocols bgp] user@PE3# set group vpn type internal user@PE3# set group vpn local-address 10.255.162.89 user@PE3# set group vpn family inet-vpn unicast user@PE3# set group vpn neighbor 10.255.162.84 local-preference 300 user@PE3# set group vpn neighbor 10.255.162.91 user@PE3# set vpn-apply-export
-
Configure IS-IS.
[edit protocols isis] user@PE3# set interface all user@PE3# set interface fxp0.0 disable user@PE3# set interface lo0.0 passive user@PE3# set level 2 disable
-
(Opcional) Configure OSPF.
[edit protocols ospf] user@PE3# set area 0.0.0.0 interface all user@PE3# set area 0.0.0.0 interface fxp0.0 disable user@PE3# set area 0.0.0.0 interface lo0.0 passive user@PE3# set traffic-engineering
-
Configure la instancia de enrutamiento.
[edit routing-instances] user@PE3# set vpn egress-protection context-identifier 10.1.1.1 user@PE3# set vpn instance-type vrf user@PE3# set vpn interface ge-1/1/0.0 user@PE3# set vpn protocols bgp group vpn type external user@PE3# set vpn protocols bgp group vpn family inet unicast user@PE3# set vpn protocols bgp group vpn peer-as 65001 user@PE3# set vpn protocols bgp group vpn as-override user@PE3# set vpn protocols bgp group vpn neighbor 10.10.40.2 user@PE3# set vpn route-distinguisher 100:100 user@PE3# set vpn vrf-export vpn-exp user@PE3# set vpn vrf-import vpn-imp user@PE3# set vpn vrf-table-label
Configuración del dispositivo CE2
Procedimiento paso a paso
-
Configure las interfaces.
[edit interfaces] user@CE2# set ge-0/0/0 unit 0 family inet address 10.10.40.2/30 user@CE2# set ge-0/0/2 unit 0 family inet address 10.10.30.2/30 user@CE2# set lo0 unit 0 family inet address 127.0.0.1/32 user@CE2# set lo0 unit 0 family inet address 10.255.162.88/32 primary user@CE2# set lo0 unit 0 family iso address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2088.00
Resultados
Desde el modo de configuración, escriba los comandos show interfaces y show protocols para confirmar la configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
Dispositivo CE1
user@CE1# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 10.10.20.2/30;
}
}
}
Dispositivo PE1
user@PE1# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 10.10.20.1/30;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 10.10.10.1/30;
}
family iso;
family mpls;
}
}
lo0 {
unit 0 {
family inet {
address 127.0.0.1/32;
address 10.255.162.84/32 {
primary;
}
}
family iso {
address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2084.00;
}
}
}
user@PE1# show protocols
rsvp {
interface all {
link-protection;
}
interface fxp0.0 {
disable;
}
}
mpls {
interface all;
interface fxp0.0 {
disable;
}
}
bgp {
vpn-apply-export;
group vpn {
type internal;
local-address 10.255.162.84;
family inet-vpn {
unicast;
}
neighbor 10.255.162.91;
neighbor 10.255.162.89;
}
}
isis {
interface all;
interface fxp0.0 {
disable;
}
interface lo0.0 {
passive;
}
}
Dispositivo P
user@P# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 10.10.11.2/30;
}
family iso;
family mpls;
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 10.10.10.2/30;
}
family iso;
family mpls;
}
}
lo0 {
unit 0 {
family inet {
address 127.0.0.1/32;
address 10.255.162.86/32 {
primary;
}
}
family iso {
address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2086.00;
}
}
}
user@P# show protocols
rsvp {
interface all {
link-protection;
}
interface fxp0.0 {
disable;
}
}
mpls {
interface all;
interface fxp0.0 {
disable;
}
}
isis {
interface all;
interface fxp0.0 {
disable;
}
}
Dispositivo PE2
user@PE2# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 10.10.11.1/30;
}
family iso;
family mpls;
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 10.10.12.1/30;
}
family iso;
family mpls;
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 10.10.30.1/30;
}
}
}
lo0 {
unit 0 {
family inet {
address 127.0.0.1/32;
address 10.255.162.91/32 {
primary;
}
}
family iso {
address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2091.00;
}
}
}
user@PE2# show protocols
rsvp {
interface all {
link-protection;
}
interface fxp0.0 {
disable;
}
}
mpls {
label-switched-path to_PE1 {
to 10.255.162.84;
}
interface all;
interface fxp0.0 {
disable;
}
egress-protection {
context-identifier 10.1.1.1 {
protector;
advertise-mode stub-alias;
}
}
}
bgp {
vpn-apply-export;
group vpn {
type internal;
local-address 10.255.162.91;
family inet-vpn {
unicast {
egress-protection;
}
}
neighbor 10.255.162.84;
neighbor 10.255.162.89;
}
}
isis {
traceoptions {
file isis.log;
flag all detail;
}
level 2 disable;
interface all;
interface fxp0.0 {
disable;
}
interface lo0.0 {
passive;
}
}
Dispositivo PE3
user@PE3# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 10.10.40.1/30;
}
}
}
ge-0/0/1 {
unit 0 {
family inet {
address 10.10.12.2/30;
}
family iso;
family mpls;
}
}
lo0 {
unit 0 {
family inet {
address 127.0.0.1/32;
address 10.255.162.89/32 {
primary;
}
}
family iso {
address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2089.00;
}
}
}
user@PE3# show protocols
rsvp {
interface all {
link-protection;
}
interface fxp0.0 {
disable;
}
}
mpls {
label-switched-path to_PE2 {
to 10.255.162.91;
}
label-switched-path to_PE1 {
to 10.255.162.84;
}
interface all;
interface fxp0.0 {
disable;
}
egress-protection {
context-identifier 10.1.1.1 {
primary;
advertise-mode stub-alias;
}
}
}
bgp {
vpn-apply-export;
group vpn {
type internal;
local-address 10.255.162.89;
family inet-vpn {
unicast;
}
neighbor 10.255.162.84 {
local-preference 300;
}
neighbor 10.255.162.91;
}
}
isis {
level 2 disable;
interface all;
interface fxp0.0 {
disable;
}
interface lo0.0 {
passive;
}
}
Dispositivo CE2
user@CE2# show interfaces
ge-0/0/0 {
unit 0 {
family inet {
address 10.10.40.2/30;
}
}
}
ge-0/0/2 {
unit 0 {
family inet {
address 10.10.30.2/30;
}
}
}
lo0 {
unit 0 {
family inet {
address 127.0.0.1/32;
address 10.255.162.88/32 {
primary;
}
}
family iso {
address 47.0005.80ff.f800.0000.0108.0001.0102.5516.2088.00;
}
}
}
Verificación
Comprobación de la instancia de enrutamiento
Propósito
Compruebe las rutas en la tabla de enrutamiento.
Acción
user@PE1> show route 10.10.50 table vpn.inet.0
vpn.inet.0: 6 destinations, 7 routes (6 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.10.50.0/24 *[BGP/170] 00:01:26, localpref 100, from 10.255.162.96
AS path: 65001 I, validation-state: unverified
> to 10.10.10.2 via ge-2/0/2.0, Push 16, Push 300064(top)
[BGP/170] 00:06:22, localpref 50, from 10.255.162.91
AS path: 65001 I, validation-state: unverified
> to 10.10.10.2 via ge-2/0/2.0, Push 17, Push 299920(top)user@PE1>show route 10.10.50 extensive table vpn.inet.0
vpn.inet.0: 6 destinations, 7 routes (6 active, 0 holddown, 0 hidden)
10.10.50.0/24 (2 entries, 1 announced)
TSI:
KRT in-kernel 10.10.50.0/24 -> {indirect(1048575)}
Page 0 idx 1, (group vpn type External) Type 1 val 0x9e33490 (adv_entry)
Advertised metrics:
Nexthop: Self
AS path: [65000] 65000 I
Communities: target:1:1
Path 10.10.50.0 from 10.255.162.96 Vector len 4. Val: 1
*BGP Preference: 170/-101
Route Distinguisher: 200:100
Next hop type: Indirect, Next hop index: 0
Address: 0x9db63f0
Next-hop reference count: 6
Source: 10.255.162.96
Next hop type: Router, Next hop index: 635
Next hop: 10.10.10.2 via ge-2/0/2.0, selected
Label operation: Push 16, Push 300064(top)
Label TTL action: prop-ttl, prop-ttl(top)
Load balance label: Label 16: None; Label 300064: None;
Label element ptr: 0x9db60e0
Label parent element ptr: 0x9db5e40
Label element references: 1
Label element child references: 0
Label element lsp id: 0
Session Id: 0x146
Protocol next hop: 10.1.1.1
Label operation: Push 16
Label TTL action: prop-ttl
Load balance label: Label 16: None;
Indirect next hop: 0x9e55440 1048575 INH Session ID: 0x14d
State: < Secondary Active Int Ext ProtectionCand >
Local AS: 65000 Peer AS: 65000
Age: 1:28 Metric2: 1
Validation State: unverified
Task: BGP_65000.10.255.162.96
Announcement bits (2): 0-KRT 1-BGP_RT_Background
AS path: 65001 I
Communities: target:1:1
Import Accepted
VPN Label: 16
Localpref: 100
Router ID: 10.255.162.96
Primary Routing Table bgp.l3vpn.0
Indirect next hops: 1
Protocol next hop: 10.1.1.1 Metric: 1
Label operation: Push 16
Label TTL action: prop-ttl
Load balance label: Label 16: None;
Indirect next hop: 0x9e55440 1048575 INH Session ID: 0x14d
Indirect path forwarding next hops: 1
Next hop type: Router
Next hop: 10.10.10.2 via ge-2/0/2.0
Session Id: 0x146
10.1.1.1/32 Originating RIB: inet.3
Metric: 1 Node path count: 1
Forwarding nexthops: 1
Nexthop: 10.10.10.2 via ge-2/0/2.0
BGP Preference: 170/-51
Route Distinguisher: 100:100
Next hop type: Indirect, Next hop index: 0
Address: 0x9db6390
Next-hop reference count: 5
Source: 10.255.162.91
Next hop type: Router, Next hop index: 636
Next hop: 10.10.10.2 via ge-2/0/2.0, selected
Label operation: Push 17, Push 299920(top)
Label TTL action: prop-ttl, prop-ttl(top)
Load balance label: Label 17: None; Label 299920: None;
Label element ptr: 0x9db62c0
Label parent element ptr: 0x9dc0d00
Label element references: 1
Label element child references: 0
Label element lsp id: 0
Session Id: 0x146
Protocol next hop: 10.255.162.91
Label operation: Push 17
Label TTL action: prop-ttl
Load balance label: Label 17: None;
Indirect next hop: 0x9e55580 1048574 INH Session ID: 0x14c
State: < Secondary Int Ext ProtectionCand >
Inactive reason: Local Preference
Local AS: 65000 Peer AS: 65000
Age: 6:24 Metric2: 1
Validation State: unverified
Task: BGP_65000.10.255.162.91
AS path: 65001 I
Communities: target:1:1
Import Accepted
VPN Label: 17
Localpref: 50
Router ID: 10.255.162.91
Primary Routing Table bgp.l3vpn.0
Indirect next hops: 1
Protocol next hop: 10.255.162.91 Metric: 1
Label operation: Push 17
Label TTL action: prop-ttl
Load balance label: Label 17: None;
Indirect next hop: 0x9e55580 1048574 INH Session ID: 0x14c
Indirect path forwarding next hops: 1
Next hop type: Router
Next hop: 10.10.10.2 via ge-2/0/2.0
Session Id: 0x146
10.255.162.91/32 Originating RIB: inet.3
Metric: 1 Node path count: 1
Forwarding nexthops: 1
Nexthop: 10.10.10.2 via ge-2/0/2.0
user@PE2> show route table mpls.0
mpls.0: 15 destinations, 15 routes (15 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
0 *[MPLS/0] 00:23:33, metric 1
to table inet.0
0(S=0) *[MPLS/0] 00:23:33, metric 1
to table mpls.0
1 *[MPLS/0] 00:23:33, metric 1
Receive
2 *[MPLS/0] 00:23:33, metric 1
to table inet6.0
2(S=0) *[MPLS/0] 00:23:33, metric 1
to table mpls.0
13 *[MPLS/0] 00:23:33, metric 1
Receive
17 *[VPN/0] 00:23:33
to table vpn.inet.0, Pop
299856(S=0) *[MPLS/0] 00:23:33
to table __10.1.1.1__.mpls.0
299904 *[LDP/9] 00:01:50, metric 1
> to 10.10.11.2 via xe-8/2/5.0, Pop
299904(S=0) *[LDP/9] 00:01:50, metric 1
> to 10.10.11.2 via xe-8/2/5.0, Pop
299920 *[LDP/9] 00:01:50, metric 1
> to 10.10.11.2 via xe-8/2/5.0, Swap 299904
300016 *[LDP/9] 00:01:50, metric 1
> to 10.10.12.1 via ge-3/0/2.0, Pop
to table __10.1.1.1__.mpls.0
300016(S=0) *[LDP/9] 00:01:50, metric 1
> to 10.10.12.1 via ge-3/0/2.0, Pop
to table __10.1.1.1__.mpls.0
300048 *[LDP/9] 00:01:50, metric 1
> to 10.10.12.1 via ge-3/0/2.0, Pop
300048(S=0) *[LDP/9] 00:01:50, metric 1
> to 10.10.12.1 via ge-3/0/2.0, Pop user@PE2> show route table __10.1.1.1__.mpls.0
__10.1.1.1__.mpls.0: 1 destinations, 1 routes (1 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
16 *[Egress-Protection/170] 00:22:57
to table __10.1.1.1-vpn__.inet.0user@PE2> show route table __10.1.1.1__.mpls.0 extensive
__10.1.1.1__.mpls.0: 1 destinations, 1 routes (1 active, 0 holddown, 0 hidden)
16 (1 entry, 1 announced)
State: < CalcForwarding >
TSI:
KRT in-kernel 16 /52 -> {Table}
*Egress-Protection Preference: 170
Next table: __10.1.1.1-vpn__.inet.0
Next-hop index: 649
Address: 0x9dc2690
Next-hop reference count: 2
State: < Active NoReadvrt ForwardingOnly Int Ext >
Local AS: 65000
Age: 22:59
Validation State: unverified
Task: Protection
Announcement bits (1): 0-KRT
AS path: I
Protecting 2 routesuser@PE2> show route table __10.1.1.1-vpn__.inet.0
__10.1.1.1-vpn__.inet.0: 2 destinations, 2 routes (2 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.10.30.0/24 *[Egress-Protection/170] 00:02:11
to table vpn.inet.0
10.10.50.0/24 *[Egress-Protection/170] 00:02:11
> to 10.10.30.2 via ge-3/2/4.0user@PE2> show route table __10.1.1.1-vpn__.inet.0 extensive
__10.1.1.1-vpn__.inet.0: 2 destinations, 2 routes (2 active, 0 holddown, 0 hidden)
10.10.30.0/24 (1 entry, 1 announced)
State: < CalcForwarding >
TSI:
KRT in-kernel 10.10.30.0/24 -> {Table}
*Egress-Protection Preference: 170
Next table: vpn.inet.0
Next-hop index: 592
Address: 0x9dc2630
Next-hop reference count: 2
State: < Active NoReadvrt ForwardingOnly Int Ext >
Local AS: 65000
Age: 2:13
Validation State: unverified
Task: Protection
Announcement bits (1): 0-KRT
AS path: I
Backup route 10.10.30.0 table vpn.inet.0
10.10.50.0/24 (1 entry, 1 announced)
State: < CalcForwarding >
TSI:
KRT in-kernel 10.10.50.0/24 -> {10.10.30.2}
*Egress-Protection Preference: 170
Next hop type: Router, Next hop index: 630
Address: 0x9dc1d90
Next-hop reference count: 7
Next hop: 10.10.30.2 via ge-3/2/4.0, selected
Session Id: 0x147
State: < Active NoReadvrt ForwardingOnly Int Ext >
Local AS: 65000
Age: 2:13
Validation State: unverified
Task: Protection
Announcement bits (1): 0-KRT
AS path: I
Backup route 10.10.50.0 table vpn.inet.0user@PE2> show route table mpls.0 label 17
mpls.0: 15 destinations, 15 routes (15 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
17 *[VPN/0] 00:25:06
to table vpn.inet.0, Pop user@PE2> show route table mpls.0 label 17 extensive
mpls.0: 15 destinations, 15 routes (15 active, 0 holddown, 0 hidden)
17 (1 entry, 0 announced)
*VPN Preference: 0
Next table: vpn.inet.0
Next-hop index: 0
Label operation: Pop
Load balance label: None;
Label element ptr: 0x9db3920
Label parent element ptr: 0x0
Label element references: 1
Label element child references: 0
Label element lsp id: 0
Address: 0x9db3990
Next-hop reference count: 1
State: < Active NotInstall Int Ext >
Age: 25:30
Validation State: unverified
Task: RT
AS path: Iuser@PE3> show route table mpls.0
mpls.0: 11 destinations, 11 routes (11 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
0 *[MPLS/0] 00:24:16, metric 1
to table inet.0
0(S=0) *[MPLS/0] 00:24:16, metric 1
to table mpls.0
1 *[MPLS/0] 00:24:16, metric 1
Receive
2 *[MPLS/0] 00:24:16, metric 1
to table inet6.0
2(S=0) *[MPLS/0] 00:24:16, metric 1
to table mpls.0
13 *[MPLS/0] 00:24:16, metric 1
Receive
16 *[VPN/0] 00:24:15
to table vpn.inet.0, Pop
300096 *[LDP/9] 00:02:33, metric 1
> to 10.10.12.2 via ge-1/1/4.0, Swap 299920
300112 *[LDP/9] 00:02:33, metric 1
> to 10.10.12.2 via ge-1/1/4.0, Swap 299904
300128 *[LDP/9] 00:02:33, metric 1
> to 10.10.12.2 via ge-1/1/4.0, Pop
300128(S=0) *[LDP/9] 00:02:33, metric 1
> to 10.10.12.2 via ge-1/1/4.0, Pop user@PE3> show route table mpls.0 label 16
mpls.0: 11 destinations, 11 routes (11 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
16 *[VPN/0] 00:24:22
to table vpn.inet.0, Pop user@PE3> show route table mpls.0 label 16 extensive
mpls.0: 11 destinations, 11 routes (11 active, 0 holddown, 0 hidden)
16 (1 entry, 0 announced)
*VPN Preference: 0
Next table: vpn.inet.0
Next-hop index: 0
Label operation: Pop
Load balance label: None;
Label element ptr: 0x31d1ec0
Label parent element ptr: 0x0
Label element references: 1
Label element child references: 0
Label element lsp id: 0
Address: 0x31d1f30
Next-hop reference count: 1
State: < Active NotInstall Int Ext >
Age: 24:24
Validation State: unverified
Task: RT
AS path: IComprobación de la ruta del identificador de contexto
Propósito
Examinar la información sobre el identificador de contexto (1 0.1.1.1).
Acción
user@PE1> show route 10.1.1.1
inet.0: 47 destinations, 47 routes (46 active, 0 holddown, 1 hidden)
+ = Active Route, - = Last Active, * = Both
10.1.1.1/32 *[IS-IS/15] 00:04:08, metric 31
> to 10.10.10.2 via ge-2/0/2.0
inet.3: 4 destinations, 4 routes (4 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.1.1.1/32 *[LDP/9] 00:04:08, metric 1
> to 10.10.10.2 via ge-2/0/2.0, Push 300064
inet.5: 1 destinations, 1 routes (1 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.1.1.1/32 *[IS-IS/15] 00:04:08, metric 31, metric2 1
> to 10.10.10.2 via ge-2/0/2.0, Push 299856, Push 299920(top)
user@PE2> show route 10.1.1.1
inet.0: 48 destinations, 49 routes (47 active, 0 holddown, 1 hidden)
+ = Active Route, - = Last Active, * = Both
10.1.1.1/32 *[MPLS/2] 00:26:00, metric 16777215
Receive
[IS-IS/15] 00:04:17, metric 11
> to 10.10.12.1 via ge-3/0/2.0
inet.3: 4 destinations, 4 routes (4 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.1.1.1/32 *[LDP/9] 00:04:17, metric 1
> to 10.10.12.1 via ge-3/0/2.0user@PE2> show mpls context-identifier ID Type Metric ContextTable 10.1.1.1 protector 16777215 __10.1.1.1__.mpls.0 Total 1, Primary 0, Protector 1
user@PE2> show mpls context-identifier detail ID: 10.1.1.1 Type: protector, Metric: 16777215, Mode: alias Context table: __10.1.1.1__.mpls.0, Label out: 299856 Total 1, Primary 0, Protector 1
user@PE3> show route 10.1.1.1
inet.0: 47 destinations, 47 routes (46 active, 0 holddown, 1 hidden)
+ = Active Route, - = Last Active, * = Both
10.1.1.1/32 *[MPLS/1] 00:26:09, metric 1
Receive
inet.3: 4 destinations, 4 routes (4 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.1.1.1/32 *[MPLS/1] 00:26:09, metric 1
Receive
inet.5: 1 destinations, 1 routes (1 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.1.1.1/32 *[IS-IS/15] 00:04:27, metric 1, metric2 1
> to 10.10.12.2 via ge-1/1/4.0, Push 299856
user@PE3> show mpls context-identifier ID Type Metric ContextTable 10.1.1.1 primary 1 Total 1, Primary 1, Protector 0
user@PE3> show mpls context-identifier detail ID: 10.1.1.1 Type: primary, Metric: 1, Mode: alias Total 1, Primary 1, Protector 0
Descripción de MPLS y la protección de rutas en conmutadores de la serie EX
MPLS de Junos OS para conmutadores Ethernet serie EX de Juniper Networks proporciona protección de ruta para proteger su red MPLS de errores de ruta conmutada por etiqueta (LSP).
De forma predeterminada, un LSP se enruta salto a salto desde el conmutador perimetral del proveedor de entrada a través de los conmutadores del proveedor hacia el conmutador perimetral del proveedor de salida. El LSP generalmente sigue la ruta más corta según lo dictado por la tabla de enrutamiento local y generalmente toma la misma ruta que el tráfico basado en destino y de mejor esfuerzo. Estas rutas son de naturaleza "suave" porque se redirigen automáticamente cada vez que se produce un cambio en una tabla de enrutamiento o en el estado de un nodo o vínculo.
Normalmente, cuando se produce un error en un LSP, el conmutador inmediatamente anterior a la falla envía la interrupción al conmutador perimetral del proveedor de entrada. El conmutador perimetral del proveedor de entrada calcula una nueva ruta al conmutador perimetral del proveedor de salida, establece el nuevo LSP y, a continuación, dirige el tráfico de la ruta errónea a la nueva ruta. Este proceso de reenrutamiento puede llevar mucho tiempo y ser propenso a fallar. Por ejemplo, las señales de interrupción del conmutador de entrada pueden perderse o la nueva ruta puede tardar demasiado en aparecer, lo que provoca caídas significativas de paquetes.
Puede configurar la protección de rutas configurando rutas principales y secundarias en el conmutador de entrada. Si se produce un error en la ruta principal, el conmutador de entrada redirige inmediatamente el tráfico de la ruta fallida a la ruta en espera, lo que elimina la necesidad de que el conmutador de entrada calcule una nueva ruta y señalice una nueva ruta. Para obtener información acerca de la configuración de LSP en espera, consulte Configuración de la protección de rutas en una red MPLS (procedimiento de CLI).
Verificación de la protección de ruta en una red MPLS
Para comprobar que la protección de ruta funciona correctamente en los conmutadores de la serie EX, realice las siguientes tareas:
- Comprobación de la ruta principal
- Comprobación de las interfaces habilitadas para RSVP
- Comprobación de una ruta secundaria
Comprobación de la ruta principal
Propósito
Compruebe que la ruta principal esté operativa.
Acción
user@switch> show mpls lsp extensive ingress
Ingress LSP: 2 sessions
127.1.8.8
From: 127.1.9.9, State: Up, ActiveRoute: 0, LSPname: lsp_to_240
ActivePath: primary_path_lsp_to_240 (primary)
LoadBalance: Random
Encoding type: Packet, Switching type: Packet, GPID: IPv4
*Primary primary_path_lsp_to_240 State: Up
Priorities: 7 0
SmartOptimizeTimer: 180
Exclude: red
Computed ERO (S [L] denotes strict [loose] hops): (CSPF metric: 2)
10.3.3.2 S 10.3.4.2 S
Received RRO (ProtectionFlag 1=Available 2=InUse 4=B/W 8=Node 10=SoftPreempt 20=Node-ID):
10.3.3.2 10.3.4.2
6 Mar 11 23:58:01.684 Selected as active path: due to 'primary'
5 Mar 11 23:57:00.750 Record Route: 10.3.3.2 10.3.4.2
4 Mar 11 23:57:00.750 Up
3 Mar 11 23:57:00.595 Originate Call
2 Mar 11 23:57:00.595 CSPF: computation result accepted 10.3.3.2 10.3.4.2
1 Mar 11 23:56:31.135 CSPF failed: no route toward 10.3.2.2[25 times]
Standby secondary_path_lsp_to_240 State: Up
Standby secondary_path_lsp_to_240 State: Up
Priorities: 7 0
SmartOptimizeTimer: 180
Computed ERO (S [L] denotes strict [loose] hops): (CSPF metric: 1)
10.3.5.2 S
Received RRO (ProtectionFlag 1=Available 2=InUse 4=B/W 8=Node 10=SoftPreempt 20=Node-ID):
10.3.5.2
7 Mar 11 23:58:01.684 Deselected as active: due to 'primary'
6 Mar 11 23:46:17.298 Selected as active path
5 Mar 11 23:46:17.295 Record Route: 5.5.5.2
4 Mar 11 23:46:17.287 Up
3 Mar 11 23:46:16.760 Originate Call
2 Mar 11 23:46:16.760 CSPF: computation result accepted 10.3.5.2
1 Mar 11 23:45:48.095 CSPF failed: no route toward 10.5.5.5[2 times]
Created: Wed Mar 11 23:44:37 2009
[Output truncated]
Significado
Como indica el en la salida, el LSP está activo.ActivePathprimary_path_lsp_to_240
Comprobación de las interfaces habilitadas para RSVP
Propósito
Compruebe el estado de las interfaces habilitadas para el Protocolo de reserva de recursos (RSVP) y las estadísticas de paquetes.
Acción
user@switch> show rsvp interfaces
RSVP interface: 1 active
Active Subscr- Static Available Reserved Highwater
Interface State resv iption BW BW BW mark
ge-0/0/20.0 Up 2 100% 1000Mbps 1000Mbps 0bps 0bps
Significado
Este resultado verifica que RSVP esté habilitado y operativo en la interfaz .ge-0/0/20.0
Comprobación de una ruta secundaria
Propósito
Compruebe que se ha establecido una ruta secundaria.
Acción
Desactive un conmutador crítico para la ruta de acceso principal y, a continuación, ejecute el siguiente comando:
user@switch> show mpls lsp extensive
Ingress LSP: 1 sessions
127.0.0.8
From: 127.0.0.1, State: Up, ActiveRoute: 0, LSPname: lsp_to_240
ActivePath: secondary_path_lsp_to_240 (secondary)
LoadBalance: Random
Encoding type: Packet, Switching type: Packet, GPID: IPv4
Primary primary_path_lsp_to_240 State: Dn
Priorities: 7 0
SmartOptimizeTimer: 180
Exclude: red
Will be enqueued for recomputation in 8 second(s).
51 Mar 8 12:23:31.268 CSPF failed: no route toward 127.0.0.11[11420 times]
50 Mar 4 15:35:25.610 Clear Call: CSPF computation failed
49 Mar 4 15:35:25.610 CSPF: link down/deleted: 127.0.0.2(127.0.0.1:0)(127.0.0.1)->
0.0.0.0(127.0.0.20:0)(127.0.0.20)
48 Mar 4 15:35:25.576 Deselected as active
47 Mar 4 15:35:25.550 No Route toward dest
46 Mar 4 15:35:25.550 ?????
45 Mar 4 15:35:25.549 127.0.0.12: Down
44 Mar 4 15:33:29.839 Selected as active path
43 Mar 4 15:33:29.837 Record Route: 127.0.0.20 127.0.0.40
42 Mar 4 15:33:29.835 Up
41 Mar 4 15:33:29.756 Originate Call
40 Mar 4 15:33:29.756 CSPF: computation result accepted 127.0.0.20 127.0.0.40
39 Mar 4 15:33:00.395 CSPF failed: no route toward 127.0.0.11[7 times]
38 Mar 4 15:30:31.412 Clear Call: CSPF computation failed
37 Mar 4 15:30:31.412 CSPF: link down/deleted: 127.0.0.2(127.0.0.1:0)(127.0.0.1)->
0.0.0.0(127.0.0.20:0)(127.0.0.20)
36 Mar 4 15:30:31.379 Deselected as active
35 Mar 4 15:30:31.350 No Route toward dest
34 Mar 4 15:30:31.350 ?????
33 Mar 4 15:30:31.349 127.0.0.12: Down
32 Mar 4 15:29:05.802 Selected as active path
31 Mar 4 15:29:05.801 Record Route: 127.0.0.20 127.0.0.40
30 Mar 4 15:29:05.801 Up
29 Mar 4 15:29:05.686 Originate Call
28 Mar 4 15:29:05.686 CSPF: computation result accepted 127.0.0.20 127.0.0.40
27 Mar 4 15:28:35.852 CSPF failed: no route toward 127.0.0.11[132 times]
26 Mar 4 14:25:12.113 Clear Call: CSPF computation failed
25 Mar 4 14:25:12.113 CSPF: link down/deleted: 0.0.0.0(127.0.0.20:0)(127.0.0.20)->
0.0.0.0(10.10.10.10:0)(10.10.10.10)
*Standby secondary_path_lsp_to_240 State: Up
Priorities: 7 0
SmartOptimizeTimer: 180
Computed ERO (S [L] denotes strict [loose] hops): (CSPF metric: 1)
[Output truncated]Significado
Como indica el en la salida, el LSP está activo.ActivePathsecondary_path_lsp_to_240
Tabla de historial de cambios
La compatibilidad de la función depende de la plataforma y la versión que utilice. Utilice Feature Explorer a fin de determinar si una función es compatible con la plataforma.
