Ejemplo: Habilitación del soporte de ingeniería de tráfico IS-IS
En este ejemplo, se muestra cómo configurar IS-IS para que use rutas conmutadas por etiquetas como accesos directos.
Requisitos
No se requiere ninguna configuración especial más allá de la inicialización del dispositivo antes de configurar este ejemplo.
Visión general
La ingeniería de tráfico de MPLS asigna ciertos flujos de datos a rutas establecidas conmutadas por etiquetas (LSP) en lugar de a los vínculos de datos calculados por el protocolo de puerta de enlace interior (IGP) para formar parte de la mejor ruta (más corta). Fundamental para esta función es la determinación de qué tráfico se asignará a un LSP. El tráfico se asigna a un LSP en el enrutador de conmutación de etiquetas de entrada (LSR) del túnel mediante la designación de la LSR de salida como enrutador del siguiente salto para ciertos prefijos de destino.
Es importante comprender que el LSP no constituye una ruta completa hacia un destino. Más bien, el LSP es un segmento de salto siguiente de la ruta. Por lo tanto, los paquetes solo se pueden asignar a un LSP si se considera que la LSR de salida es un candidato factible para el próximo salto durante el proceso de resolución de ruta.

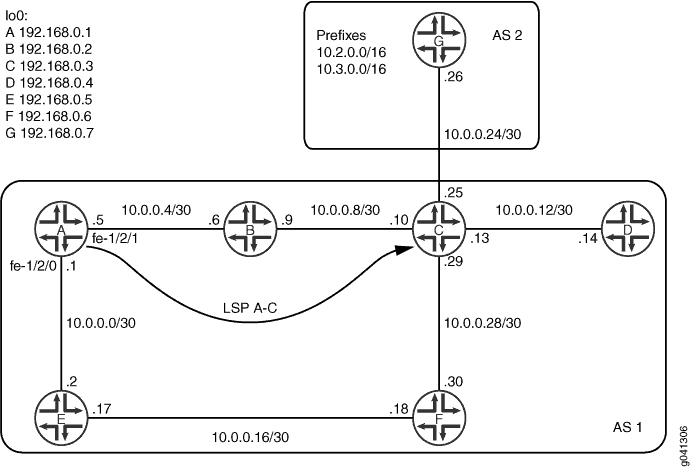

La figura 1 muestra la topología utilizada en este ejemplo.
de accesos directos IS-IS
En este ejemplo, el dispositivo C tiene una sesión de par de BGP (EBGP) externa con el dispositivo G en el sistema autónomo (AS) 2. Para permitir que sus pares BGP internos (IBGP) accedan a las subredes del AS 2, el dispositivo C ejecuta IS-IS de forma pasiva en su interfaz que se conecta al dispositivo G. EL IS-IS tiene información sobre las subredes externas y ingresa rutas a estas subredes en la tabla de enrutamiento inet.0. El BGP, al resolver las direcciones del siguiente salto de rutas externas del AS, usa la ruta IGP.
Una alternativa a la ejecución pasiva de IS-IS en la interfaz sería usar una política propia de salto siguiente.
El dispositivo A tiene un LSP al dispositivo C. La ruta está configurada para pasar siempre por el dispositivo E, en lugar de pasar por el dispositivo B.
Los atajos del protocolo de puerta de enlace interior (IGP), también llamados atajos de ingeniería de tráfico, proporcionan una herramienta mediante la cual el IGP de estado de vínculo (OSPF o IS-IS) de un AS puede considerar un LSP en sus cálculos de ruta más corta (SPF). Si utiliza interfaces externas pasivas, el IGP ve un LSP como un vínculo de datos único hacia los destinos más allá del dispositivo de salida del LSP.
Cuando se utilizan traffic-engineering bgp (que es el predeterminado) y accesos directos de IGP, la solución de ingeniería de tráfico se utiliza solo para la resolución de ruta externa del AS del BGP. Sin embargo, el tráfico a los destinos internos del AS también se puede asignar a los LSP. Para lograrlo, traffic-engineering bgp-igp está habilitado. Por lo tanto, RSVP instala los prefijos MPLS en la tabla inet.0 en lugar de la tabla inet.3. Como resultado, los LSP MPLS se instalan en la tabla de reenvío.
Este enfoque encuentra una aplicación práctica cada vez que se enruta tráfico pesado a destinos específicos dentro de un AS, como granjas de servidores.
Un punto importante acerca de los atajos de IGP, ya sea que se usen solos o junto con el BGP-IGP de ingeniería de tráfico, es que las adyacencias IGP nunca se forman en los LSP. El IGP ve el LSP como un único vínculo de datos, pero no ve el enrutador de salida como un par potencial y no reenvía mensajes de saludo a través del LSP. Además, los mensajes RSVP nunca se reenvían a través de LSP, lo que impide la posibilidad de que un LSP se construya inadvertidamente dentro de otro LSP.
La configuración rápida de CLI muestra la configuración de todos los dispositivos en la Figura 1. La sección #configuration424__isis-atajos-paso a paso describe los pasos en el dispositivo A.
Configuración
Procedimiento
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red y, luego, copie y pegue los comandos en la CLI en el [edit] nivel de jerarquía.
Dispositivo A
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30 set interfaces fe-1/2/0 unit 0 family iso set interfaces fe-1/2/0 unit 0 family mpls set interfaces fe-1/2/1 unit 0 family inet address 10.0.0.5/30 set interfaces fe-1/2/1 unit 0 family iso set interfaces fe-1/2/1 unit 0 family mpls set interfaces lo0 unit 0 family inet address 192.168.0.1/32 set interfaces lo0 unit 0 family iso address 49.0002.0192.0168.0001.00 set protocols rsvp interface lo0.0 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface fe-1/2/1.0 set protocols mpls traffic-engineering bgp-igp set protocols mpls label-switched-path test_path to 192.168.0.3 set protocols mpls label-switched-path test_path no-cspf set protocols mpls label-switched-path test_path primary through_E set protocols mpls path through_E 192.168.0.5 strict set protocols mpls interface fe-1/2/0.0 set protocols mpls interface fe-1/2/1.0 set protocols bgp group int type internal set protocols bgp group int local-address 192.168.0.1 set protocols bgp group int neighbor 192.168.0.5 set protocols bgp group int neighbor 192.168.0.6 set protocols bgp group int neighbor 192.168.0.2 set protocols bgp group int neighbor 192.168.0.3 set protocols isis traffic-engineering family inet shortcuts set protocols isis interface fe-1/2/0.0 level 1 disable set protocols isis interface fe-1/2/1.0 level 1 disable set protocols isis interface lo0.0 set routing-options router-id 192.168.0.1 set routing-options autonomous-system 1
Dispositivo B
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.6/30 set interfaces fe-1/2/0 unit 0 family iso set interfaces fe-1/2/0 unit 0 family mpls set interfaces fe-1/2/1 unit 0 family inet address 10.0.0.9/30 set interfaces fe-1/2/1 unit 0 family iso set interfaces fe-1/2/1 unit 0 family mpls set interfaces lo0 unit 0 family inet address 192.168.0.2/32 set interfaces lo0 unit 0 family iso address 49.0002.0192.0168.0002.00 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface fe-1/2/1.0 set protocols rsvp interface lo0.0 set protocols mpls interface fe-1/2/1.0 set protocols mpls interface fe-1/2/0.0 set protocols bgp group int type internal set protocols bgp group int local-address 192.168.0.2 set protocols bgp group int neighbor 192.168.0.6 set protocols bgp group int neighbor 192.168.0.5 set protocols bgp group int neighbor 192.168.0.1 set protocols bgp group int neighbor 192.168.0.3 set protocols isis interface fe-1/2/0.0 level 1 disable set protocols isis interface fe-1/2/1.0 level 1 disable set protocols isis interface lo0.0 set routing-options router-id 192.168.0.2 set routing-options autonomous-system 1
Dispositivo C
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.10/30 set interfaces fe-1/2/0 unit 0 family iso set interfaces fe-1/2/0 unit 0 family mpls set interfaces fe-1/2/1 unit 0 family inet address 10.0.0.13/30 set interfaces fe-1/2/1 unit 0 family iso set interfaces fe-1/2/2 unit 0 family inet address 10.0.0.25/30 set interfaces fe-1/2/2 unit 0 family iso set interfaces fe-1/2/3 unit 0 family inet address 10.0.0.29/30 set interfaces fe-1/2/3 unit 0 family iso set interfaces fe-1/2/3 unit 0 family mpls set interfaces lo0 unit 0 family inet address 192.168.0.3/32 set interfaces lo0 unit 0 family iso address 49.0002.0192.0168.0003.00 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface lo0.0 set protocols rsvp interface fe-1/2/3.0 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface fe-1/2/3.0 set protocols bgp group int type internal set protocols bgp group int local-address 192.168.0.3 set protocols bgp group int neighbor 192.168.0.6 set protocols bgp group int neighbor 192.168.0.5 set protocols bgp group int neighbor 192.168.0.1 set protocols bgp group int neighbor 192.168.0.2 set protocols bgp group external-peers type external set protocols bgp group external-peers export send-some-isis set protocols bgp group external-peers peer-as 2 set protocols bgp group external-peers neighbor 10.0.0.26 set protocols isis interface fe-1/2/0.0 level 1 disable set protocols isis interface fe-1/2/1.0 level 1 disable set protocols isis interface fe-1/2/2.0 level 1 disable set protocols isis interface fe-1/2/2.0 level 2 passive set protocols isis interface fe-1/2/3.0 level 1 disable set protocols isis interface lo0.0 set policy-options policy-statement send-some-isis term 1 from protocol isis set policy-options policy-statement send-some-isis term 1 from route-filter 10.0.0.0/24 orlonger set policy-options policy-statement send-some-isis term 1 from route-filter 192.168.0.0/24 orlonger set policy-options policy-statement send-some-isis term 1 then accept set routing-options router-id 192.168.0.3 set routing-options autonomous-system 1
Dispositivo D
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.14/30 set interfaces fe-1/2/0 unit 0 family iso set interfaces lo0 unit 0 family inet address 192.168.0.4/32 set interfaces lo0 unit 0 family iso address 49.0002.0192.0168.0004.00 set protocols isis interface fe-1/2/0.0 level 1 disable set protocols isis interface fe-1/2/1.0 level 1 disable set protocols isis interface lo0.0 set routing-options router-id 192.168.0.4 set routing-options autonomous-system 1
Dispositivo E
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30 set interfaces fe-1/2/0 unit 0 family iso set interfaces fe-1/2/0 unit 0 family mpls set interfaces fe-1/2/1 unit 0 family inet address 10.0.0.17/30 set interfaces fe-1/2/1 unit 0 family iso set interfaces fe-1/2/1 unit 0 family mpls set interfaces lo0 unit 0 family inet address 192.168.0.5/32 set interfaces lo0 unit 0 family iso address 49.0002.0192.0168.0005.00 set protocols rsvp interface lo0.0 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface fe-1/2/1.0 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface fe-1/2/1.0 set protocols bgp group int type internal set protocols bgp group int local-address 192.168.0.5 set protocols bgp group int neighbor 192.168.0.1 set protocols bgp group int neighbor 192.168.0.6 set protocols bgp group int neighbor 192.168.0.2 set protocols bgp group int neighbor 192.168.0.3 set protocols isis interface fe-1/2/0.0 level 1 disable set protocols isis interface fe-1/2/1.0 level 1 disable set protocols isis interface lo0.0 set routing-options router-id 192.168.0.5 set routing-options autonomous-system 1
Dispositivo F
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.18/30 set interfaces fe-1/2/0 unit 0 family iso set interfaces fe-1/2/0 unit 0 family mpls set interfaces fe-1/2/2 unit 0 family inet address 10.0.0.30/30 set interfaces fe-1/2/2 unit 0 family iso set interfaces fe-1/2/2 unit 0 family mpls set interfaces lo0 unit 0 family inet address 192.168.0.6/32 set interfaces lo0 unit 0 family iso address 49.0002.0192.0168.0006.00 set protocols rsvp interface lo0.0 set protocols rsvp interface fe-1/2/0.0 set protocols rsvp interface fe-1/2/1.0 set protocols rsvp interface fe-1/2/2.0 set protocols mpls interface fe-1/2/0.0 set protocols mpls interface fe-1/2/1.0 set protocols mpls interface fe-1/2/2.0 set protocols bgp group int type internal set protocols bgp group int local-address 192.168.0.6 set protocols bgp group int neighbor 192.168.0.1 set protocols bgp group int neighbor 192.168.0.5 set protocols bgp group int neighbor 192.168.0.2 set protocols bgp group int neighbor 192.168.0.3 set protocols isis interface fe-1/2/0.0 level 1 disable set protocols isis interface fe-1/2/1.0 level 1 disable set protocols isis interface fe-1/2/2.0 level 1 disable set protocols isis interface lo0.0 set routing-options router-id 192.168.0.6 set routing-options autonomous-system 1
Dispositivo G
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.26/30 set interfaces lo0 unit 0 family inet address 192.168.0.7/32 primary set interfaces lo0 unit 0family inet address 10.2.1.1/32 set interfaces lo0 unit 0family inet address 10.3.1.1/32 set protocols bgp group external-peers type external set protocols bgp group external-peers export statics set protocols bgp group external-peers export send-directs set protocols bgp group external-peers peer-as 1 set protocols bgp group external-peers neighbor 10.0.0.25 set policy-options policy-statement statics from protocol static set policy-options policy-statement statics then accept set policy-options policy-statement send-directs term 1 from protocol direct set policy-options policy-statement send-directs term 1 then accept set routing-options static route 10.2.0.0/32 reject set routing-options static route 10.2.0.0/32 install set routing-options static route 10.3.0.0/32 reject set routing-options static route 10.3.0.0/32 install set routing-options router-id 192.168.0.7 set routing-options autonomous-system 2
Procedimiento paso a paso
El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.
Para configurar accesos directos de ingeniería de tráfico IS-IS:
Configure las interfaces.
[edit interfaces] user@A# set fe-1/2/0 unit 0 family inet address 10.0.0.1/30 user@A# set fe-1/2/0 unit 0 family iso user@A# set fe-1/2/0 unit 0 family mpls user@A# set fe-1/2/1 unit 0 family inet address 10.0.0.5/30 user@A# set fe-1/2/1 unit 0 family iso user@A# set fe-1/2/1 unit 0 family mpls user@A# set lo0 unit 0 family inet address 192.168.0.1/32 user@A# set lo0 unit 0 family iso address 49.0002.0192.0168.0001.00
Habilite un protocolo de señalización en las interfaces.
[edit protocols rsvp] user@A# set interface lo0.0 user@A# set interface fe-1/2/0.0 user@A# set interface fe-1/2/1.0
Habilite MPLS en las interfaces.
[edit protocols mpls] user@A# set interface fe-1/2/0.0 user@A# set interface fe-1/2/1.0
Configure la ruta conmutada por etiquetas.
Un único LSP, denominado test_path, se configura del dispositivo A al dispositivo C. El objeto de ruta explícita (ERO) del LSP se especifica para usar un salto estricto a través del dispositivo E, de modo que el LSP tome una ruta diferente de la ruta más corta del OSPF de A-B-C. El LSP se señala mediante RSVP, pero no se ejecuta ninguna CSPF.
[edit protocols mpls] user@A# set label-switched-path test_path to 192.168.0.3 user@A# set label-switched-path test_path no-cspf user@A# set label-switched-path test_path primary through_E user@A# set path through_E 192.168.0.5 strict
Configure la ingeniería de tráfico para destinos de BGP e IGP.
Cuando los accesos directos del IGP también están habilitados, el IGP puede usar el LSP en sus cálculos. Los resultados de los cálculos se introducen en la tabla inet.0.
[edit protocols mpls] user@A# set traffic-engineering bgp-igp
Configure el emparejamiento interno del BGP (IBGP) entre los dispositivos.
[edit protocols bgp group int] user@A# set type internal user@A# set local-address 192.168.0.1 user@A# set neighbor 192.168.0.5 user@A# set neighbor 192.168.0.6 user@A# set neighbor 192.168.0.2 user@A# set neighbor 192.168.0.3
Habilite IS-IS en las interfaces y establezca la métrica de vínculo.
[edit protocols isis] user@A# set interface fe-1/2/0.0 level 1 disable user@A# set interface fe-1/2/1.0 level 1 disable user@A# set interface lo0.0
Configure IS-IS para usar LSP MPLS como próximos saltos para la familia de direcciones IPv4.
Solo es necesario habilitar los accesos directos de IGP en el enrutador de entrada, ya que ese es el enrutador que realiza los cálculos de ruta más corta primero (SPF).
Es importante comprender cómo los accesos directos de IGP afectan a la relación de protocolo y tabla de enrutamiento. El IGP realiza cálculos de SPF en subredes descendentes de puntos de salida LSP, pero los resultados de estos cálculos se ingresan solo en la tabla inet.3. Al mismo tiempo, el IGP realiza sus cálculos tradicionales de SPF y introduce los resultados de estos cálculos en la tabla inet.0. El resultado es que aunque el IGP está haciendo entradas en la tabla inet.3, el BGP sigue siendo el único protocolo con visibilidad en esa tabla para fines de resolución de rutas. Por lo tanto, el reenvío a destinos internos del AS sigue utilizando las rutas IGP inet.0, y los LSP solo se utilizan para la resolución del salto siguiente del BGP. Si desea que los LSP se usen para la resolución del próximo salto de IGP, debe configurar
traffic-engineering bgp-igp.[edit protocols isis] user@A# set traffic-engineering family inet shortcuts
Configure el ID de enrutador y el número de sistema autónomo (AS).
[edit routing-options] user@A# set router-id 192.168.0.1 user@A# set autonomous-system 1
Resultados
Desde el modo de configuración, ingrese los comandos , show protocolsy show routing-options para confirmar la show interfacesconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
user@A# show interfaces
fe-1/2/0 {
unit 0{
family inet {
address 10.0.0.1/30;
}
family iso;
family mpls;
}
}
fe-1/2/1{
unit 0
family inet {
address 10.0.0.5/30;
}
family iso;
family mpls;
}
}
lo0 {
unit 0{
family inet {
address 192.168.0.1/32;
}
family iso {
address 49.0002.0192.0168.0001.00;
}
}
}
user@A# show protocols
rsvp {
interface lo0.0;
interface fe-1/2/0.0;
interface fe-1/2/1.0;
}
mpls {
traffic-engineering bgp-igp;
label-switched-path test_path {
to 192.168.0.3;
no-cspf;
primary through_E;
}
path through_E {
192.168.0.5 strict;
}
interface fe-1/2/0.0;
interface fe-1/2/1.0;
}
bgp {
group int {
type internal;
local-address 192.168.0.1;
neighbor 192.168.0.5;
neighbor 192.168.0.6;
neighbor 192.168.0.2;
neighbor 192.168.0.3;
}
}
isis {
traffic-engineering {
family inet {
shortcuts;
}
}
interface fe-1/2/0.0 {
level 1 disable;
}
interface fe-1/2/1.0 {
level 1 disable;
}
interface lo0.0;
}
user@A# show routing-options
router-id 192.168.0.1;
autonomous-system 1;
Si ha terminado de configurar el dispositivo , ingrese confirmación desde el modo de configuración.
Verificación
Confirme que la configuración funciona correctamente.
- Verificar los próximos saltos
- Comprobar las sesiones de RSVP
- Comprobar las rutas con diferentes configuraciones de ingeniería de tráfico
Verificar los próximos saltos
Propósito
Compruebe que el LSP MPLS se utiliza como el siguiente salto en las rutas esperadas.
Acción
Desde el modo operativo, ingrese el show route comando.
user@A> show route
inet.0: 21 destinations, 21 routes (21 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.0.0.0/30 *[Direct/0] 4d 09:07:26
> via fe-1/2/0.0
10.0.0.1/32 *[Local/0] 4d 09:07:26
Local via fe-1/2/0.0
10.0.0.4/30 *[Direct/0] 4d 09:07:28
> via fe-1/2/1.0
10.0.0.5/32 *[Local/0] 4d 09:07:28
Local via fe-1/2/1.0
10.0.0.8/30 *[IS-IS/18] 01:42:24, metric 20
> to 10.0.0.6 via fe-1/2/1.0
10.0.0.12/30 *[IS-IS/18] 01:42:24, metric 30
> to 10.0.0.6 via fe-1/2/1.0
10.0.0.16/30 *[IS-IS/18] 01:42:24, metric 20
> to 10.0.0.2 via fe-1/2/0.0
10.0.0.20/30 *[IS-IS/18] 01:42:24, metric 30
> to 10.0.0.2 via fe-1/2/0.0
10.0.0.24/30 *[IS-IS/18] 01:42:24, metric 30
> to 10.0.0.6 via fe-1/2/1.0
10.0.0.28/30 *[IS-IS/18] 01:42:24, metric 30
to 10.0.0.6 via fe-1/2/1.0
> to 10.0.0.2 via fe-1/2/0.0
10.2.0.0/32 *[BGP/170] 02:22:30, localpref 100, from 192.168.0.3
AS path: 2 I, validation-state: unverified
> to 10.0.0.2 via fe-1/2/0.0, label-switched-path test_path
10.2.1.1/32 *[BGP/170] 02:20:23, localpref 100, from 192.168.0.3
AS path: 2 I, validation-state: unverified
> to 10.0.0.2 via fe-1/2/0.0, label-switched-path test_path
10.3.0.0/32 *[BGP/170] 02:22:30, localpref 100, from 192.168.0.3
AS path: 2 I, validation-state: unverified
> to 10.0.0.2 via fe-1/2/0.0, label-switched-path test_path
10.3.1.1/32 *[BGP/170] 02:20:23, localpref 100, from 192.168.0.3
AS path: 2 I, validation-state: unverified
> to 10.0.0.2 via fe-1/2/0.0, label-switched-path test_path
192.168.0.1/32 *[Direct/0] 4d 09:08:47
> via lo0.0
192.168.0.2/32 *[IS-IS/18] 01:42:24, metric 10
> to 10.0.0.6 via fe-1/2/1.0
192.168.0.3/32 *[IS-IS/18] 01:42:24, metric 20
> to 10.0.0.6 via fe-1/2/1.0
192.168.0.4/32 *[IS-IS/18] 01:42:24, metric 30
> to 10.0.0.6 via fe-1/2/1.0
to 10.0.0.2 via fe-1/2/0.0
192.168.0.5/32 *[IS-IS/18] 01:42:24, metric 10
> to 10.0.0.2 via fe-1/2/0.0
192.168.0.6/32 *[IS-IS/18] 01:42:24, metric 20
> to 10.0.0.2 via fe-1/2/0.0
192.168.0.7/32 *[BGP/170] 02:20:23, localpref 100, from 192.168.0.3
AS path: 2 I, validation-state: unverified
> to 10.0.0.2 via fe-1/2/0.0, label-switched-path test_path
inet.3: 5 destinations, 6 routes (5 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
10.0.0.12/30 *[IS-IS/18] 01:41:21, metric 30
> to 10.0.0.2 via fe-1/2/0.0, label-switched-path test_path
10.0.0.24/30 *[IS-IS/18] 01:41:21, metric 30
> to 10.0.0.2 via fe-1/2/0.0, label-switched-path test_path
10.0.0.28/30 *[IS-IS/18] 01:41:21, metric 30
> to 10.0.0.2 via fe-1/2/0.0, label-switched-path test_path
192.168.0.3/32 *[RSVP/7/1] 01:41:21, metric 20
> to 10.0.0.2 via fe-1/2/0.0, label-switched-path test_path
[IS-IS/18] 01:41:21, metric 20
> to 10.0.0.2 via fe-1/2/0.0, label-switched-path test_path
192.168.0.4/32 *[IS-IS/18] 01:41:21, metric 30
> to 10.0.0.2 via fe-1/2/0.0, label-switched-path test_path
iso.0: 1 destinations, 1 routes (1 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
49.0002.0192.0168.0001/72
*[Direct/0] 4d 09:08:47
> via lo0.0
mpls.0: 4 destinations, 4 routes (4 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
0 *[MPLS/0] 4d 09:10:00, metric 1
Receive
1 *[MPLS/0] 4d 09:10:00, metric 1
Receive
2 *[MPLS/0] 4d 09:10:00, metric 1
Receive
13 *[MPLS/0] 4d 09:10:00, metric 1
Receive
Significado
IS-IS elige el LSP como la ruta más corta a los destinos descendentes del dispositivo de salida del LSP. Además, dado que el IGP usa el LSP para llegar a la subred externa 10.0.0.24/30, el BGP también usa el LSP en sus rutas a 10.2.0.0 y 10.3.0.0.
Si se usara el self del salto siguiente en el dispositivo C, el BGP aún elegiría el LSP sobre la ruta IGP.
Comprobar las sesiones de RSVP
Propósito
Mostrar información sobre las sesiones de RSVP
Acción
Desde el modo operativo, ingrese el show rsvp session brief comando.
user@A> show rsvp session brief Ingress RSVP: 1 sessions To From State Rt Style Labelin Labelout LSPname 192.168.0.3 192.168.0.1 Up 0 1 FF - 299776 test_path Total 1 displayed, Up 1, Down 0 Egress RSVP: 0 sessions Total 0 displayed, Up 0, Down 0 Transit RSVP: 0 sessions Total 0 displayed, Up 0, Down 0
user@E> show rsvp session brief Ingress RSVP: 0 sessions Total 0 displayed, Up 0, Down 0 Egress RSVP: 0 sessions Total 0 displayed, Up 0, Down 0 Transit RSVP: 1 sessions To From State Rt Style Labelin Labelout LSPname 192.168.0.3 192.168.0.1 Up 0 1 FF 299776 299808 test_path Total 1 displayed, Up 1, Down 0
user@F> show rsvp session brief Ingress RSVP: 0 sessions Total 0 displayed, Up 0, Down 0 Egress RSVP: 0 sessions Total 0 displayed, Up 0, Down 0 Transit RSVP: 1 sessions To From State Rt Style Labelin Labelout LSPname 192.168.0.3 192.168.0.1 Up 0 1 FF 299808 3 test_path Total 1 displayed, Up 1, Down 0
user@C> show rsvp session brief Ingress RSVP: 0 sessions Total 0 displayed, Up 0, Down 0 Egress RSVP: 1 sessions To From State Rt Style Labelin Labelout LSPname 192.168.0.3 192.168.0.1 Up 0 1 FF 3 - test_path Total 1 displayed, Up 1, Down 0 Transit RSVP: 0 sessions Total 0 displayed, Up 0, Down 0
Significado
En los cuatro dispositivos de enrutamiento, se muestran las direcciones IP de entrada y salida del LSP. La ruta se muestra como una ruta de entrada en el dispositivo A, y a los paquetes reenviados en el LSP se les asigna una etiqueta de 299776. En el dispositivo E, el LSP es tránsito, y los paquetes que llegan con una etiqueta de 299776 reciben una etiqueta de salida de 299808. Las etiquetas solo tienen importancia entre los enrutadores conmutados por etiquetas (LSR) vecinos. El dispositivo F intercambia la etiqueta entrante 299808 por la etiqueta saliente 3. El dispositivo C, la etiqueta de salida, aparece la etiqueta 3 y enruta el paquete recibido por la búsqueda de ruta estándar de ip más larga.
Comprobar las rutas con diferentes configuraciones de ingeniería de tráfico
Propósito
Compruebe las rutas utilizadas para las rutas de IGP y BGP cuando traffic-engineering bgp-igp se utiliza y cuándo traffic-engineering bgp (por defecto) se utiliza.
Acción
Configure
traffic-engineering bgp.Esto se elimina
traffic-engineering bgp-igpde la configuración, ya que solo se puede configurar una configuración de ingeniería de tráfico de MPLS en cada instancia de enrutamiento.[edit protocols mpls] user@A# set traffic-engineering bgp user@A# commit
Utilice el
show route forwarding-tablecomando para comprobar las rutas cuandotraffic-engineering bgp(el valor predeterminado) está configurado.user@A> show route forwarding-table destination 10.2.1.1 Routing table: default.inet Internet: Destination Type RtRef Next hop Type Index NhRef Netif 10.2.1.1/32 user 0 indr 262145 6 10.0.0.2 Push 299776 1013 2 fe-1/2/0.0user@A> show route forwarding-table destination 192.168.0.3 Routing table: default.inet Internet: Destination Type RtRef Next hop Type Index NhRef Netif 192.168.0.3/32 user 1 10.0.0.6 ucst 938 11 fe-1/2/1.0
Utilice el
traceroutecomando para comprobar las rutas cuandotraffic-engineering bgp(el valor predeterminado) está configurado.user@A> traceroute 10.2.1.1 traceroute to 10.2.1.1 (10.2.1.1), 30 hops max, 40 byte packets 1 10.0.0.2 (10.0.0.2) 11.086 ms 1.587 ms 1.603 ms MPLS Label=299776 CoS=0 TTL=1 S=1 2 10.0.0.18 (10.0.0.18) 1.455 ms 1.477 ms 1.442 ms MPLS Label=299808 CoS=0 TTL=1 S=1 3 10.0.0.29 (10.0.0.29) 2.240 ms 1.045 ms 1.243 ms 4 10.2.1.1 (10.2.1.1) 1.363 ms 1.389 ms 1.374 msuser@A> traceroute 192.168.0.3 traceroute to 192.168.0.3 (192.168.0.3), 30 hops max, 40 byte packets 1 10.0.0.6 (10.0.0.6) 1.759 ms 1.872 ms 2.281 ms 2 bb03-cclab-lo0.spglab.juniper.net (192.168.0.3) 2.119 ms 2.157 ms 1.598 ms
Configure
traffic-engineering bgp-igp.Esto se elimina
traffic-engineering bgpde la configuración, ya que solo se puede configurar una configuración de ingeniería de tráfico de MPLS en cada instancia de enrutamiento.[edit protocols mpls] user@A# set traffic-engineering bgp-igp user@A# commit
Utilice el
show route forwarding-tablecomando para comprobar las rutas cuandotraffic-engineering bgp-igpestá configurada.user@A> show route forwarding-table destination 10.2.1.1 Routing table: default.inet Internet: Destination Type RtRef Next hop Type Index NhRef Netif 10.2.1.1/32 user 0 indr 262145 6 10.0.0.2 Push 299776 1013 2 fe-1/2/0.0user@A> show route forwarding-table destination 192.168.0.3 Routing table: default.inet Internet: Destination Type RtRef Next hop Type Index NhRef Netif 192.168.0.3/32 user 1 10.0.0.2 Push 299776 1013 8 fe-1/2/0.0
Utilice el
traceroutecomando para comprobar las rutas cuandotraffic-engineering bgp-igpestá configurada.user@A> traceroute 10.2.1.1 traceroute to 10.2.1.1 (10.2.1.1), 30 hops max, 40 byte packets 1 10.0.0.2 (10.0.0.2) 2.348 ms 1.475 ms 1.434 ms MPLS Label=299776 CoS=0 TTL=1 S=1 2 10.0.0.18 (10.0.0.18) 1.507 ms 2.307 ms 1.911 ms MPLS Label=299808 CoS=0 TTL=1 S=1 3 10.0.0.29 (10.0.0.29) 1.743 ms 1.645 ms 1.940 ms 4 10.2.1.1 (10.2.1.1) 2.041 ms 1.977 ms 2.233 msuser@A> traceroute 192.168.0.3 traceroute to 192.168.0.3 (192.168.0.3), 30 hops max, 40 byte packets 1 10.0.0.2 (10.0.0.2) 1.721 ms 2.558 ms 2.229 ms MPLS Label=299776 CoS=0 TTL=1 S=1 2 10.0.0.18 (10.0.0.18) 2.505 ms 1.462 ms 1.408 ms MPLS Label=299808 CoS=0 TTL=1 S=1 3 bb03-cclab-lo0.spglab.juniper.net (192.168.0.3) 1.371 ms 1.422 ms 1.351 ms
Significado
Cuando traffic-engineering bgp se configura, el primer seguimiento se encuentra en un destino que pertenece al prefijo BGP-learned 10.2.0.0/16, y sigue el LSP. El segundo seguimiento se encuentra en la ruta IS-IS-learned 192.168.0.3 (dirección de interfaz de circuito cerrado del dispositivo C) y sigue la ruta IS-IS. Estos resultados corresponden a lo que observamos en la tabla de reenvío. La tabla de reenvío se basa en rutas solo en inet.0. El BGP puede mirar inet.3 y seleccionar un LSP como la mejor ruta para el siguiente salto de un prefijo BGP, y puede agregar una ruta a inet.0 utilizando ese LSP. A continuación, se realiza una entrada a la tabla de reenvío desde la ruta inet.0. Ningún otro protocolo, de forma predeterminada, puede consultar inet.3, y las rutas inet.3 no se ingresan en inet.0. Por lo tanto, la entrada de reenvío para 192.168.0.3 se crea desde la única ruta a ese destino en inet.0: la ruta IS-IS.
Cuando traffic-engineering bgp-igp se configura, el primer seguimiento a 10.2.1.1 sigue el LSP. El segundo seguimiento a 192.168.0.3 también sigue el LSP. Estos resultados corresponden a lo que observamos en la tabla de reenvío, que muestra que el LSP se utiliza para la resolución del salto siguiente de IGP.
