Interfaces seriales
En este tema se tratan acerca de las interfaces serie y cómo configurar el protocolo de línea serie, el modo de clocking en serie, el manejo de señales en serie, el circuito DTR en serie, las polaridades de la señal en serie, la capacidad de circuito cerrado en serie y la codificación de línea en serie.
Descripción general de interfaces serie
Los dispositivos que se comunican a través de una interfaz en serie se dividen en dos clases: equipo terminal de datos (DTE) y equipo de terminación de circuito de datos (DCE). Las tarjetas de interfaz física serie (PIC) de Juniper Networks tienen dos puertos por PIC y admiten la transmisión de datos a dúplex completo. Estas PIC solo admiten el modo DTE. en la PIC serial. En la tabla 1 se especifican los detalles clave de las interfaces en serie.
Detalles de la interfaz |
Descripción |
|---|---|
Nombre de interfaz |
Interfaz en serie |
Admitido en |
Para obtener más información sobre la compatibilidad de plataformas, consulte Herramienta de compatibilidad de hardware (HCT). |
Estándares para configurar el tipo de interfaces en serie |
|
Funciones compatibles |
|
Propiedades lógicas |
No existen propiedades lógicas específicas de interfaz serial. Para obtener información acerca de las propiedades lógicas generales que puede configurar, consulte Configurar propiedades de interfaz lógica. Esta compatibilidad en interfaces serie es la misma que la compatibilidad existente con LFI y MLPPP en interfaces T1 y E1. |
- Transmisiones en serie
- GPIM serie síncrona de 8 puertos en dispositivos SRX
- Beneficios de las interfaces seriales
Transmisiones en serie
En las comunicaciones seriales básicas, nueve señales son críticas para la transmisión. Cada señal está asociada con un pin en el conector de 9 o 25 pines. En la Tabla 2 se enumeran y definen las señales en serie y sus fuentes.
Nombre de la señal |
Definición |
Fuente de señal |
|---|---|---|
TD |
Datos transmitidos |
DTE |
RD |
Datos recibidos |
DCE |
Tiempo en tiempo real |
Solicitud de envío |
DTE |
CTS |
Borrar para enviar |
DCE |
DSR |
Listo para el conjunto de datos |
DCE |
Tierra de señal |
Señal de conexión a tierra |
– |
CD |
Detección de portadores |
– |
DTR |
Listo para terminal de datos |
DTE |
RI |
Indicador de anillo |
– |
Directrices del protocolo de línea serial:
El DCE transmite una señal DSR al DTE, que responde con una señal DTR. Esto establece el vínculo y el tráfico puede pasar.
Cuando el dispositivo DTE esté listo para recibir datos:
Establece su señal RTS en un estado marcado todo 1s para indicar al DCE que puede transmitir datos. Si el DTE no puede recibir datos (debido a condiciones de búfer, por ejemplo), establece la señal RTS en todos los 0.
Establece su señal CTS en un estado marcado para indicar al DTE que puede transmitir datos. Si el DCE no puede recibir datos, establece la señal CTS en todos los 0.
Cuando envía la información, transmite datos a través de las líneas de datos transmitidos (TD) y recibe datos a través de las líneas de datos recibidos (RD):
Línea TD: línea a través de la cual los datos se transmiten desde un dispositivo DTE a un dispositivo DCE
Línea RD: línea a través de la cual los datos se transmiten desde un dispositivo DCE a un dispositivo DTE
El nombre del cable no indica la dirección del flujo de datos.
Cuando se abre un puerto serie, el dispositivo DTE establece su señal DTR en un estado marcado. Del mismo modo, el DCE establece su señal DSR en un estado marcado. Sin embargo, debido a la negociación que tiene lugar con las señales RTS y CTS, las señales DTR y DSR apenas se utilizan.
Las señales de detección de portadora e indicador de anillo detectan conexiones con módems remotos y estas señales apenas se utilizan.
GPIM serie síncrona de 8 puertos en dispositivos SRX
Un módulo de interfaz física de placa posterior de Gigabit (GPIM) es una tarjeta de interfaz de red (NIC) que se puede instalar en las ranuras frontales de la puerta de enlace de enlace de servicios SRX550 para proporcionar conexiones físicas a una LAN o WAN. El GPIM serie síncrono de 8 puertos proporciona la conexión física a los tipos de medios de red serie, recibiendo paquetes entrantes y transmitiendo paquetes salientes de la red. Además de reenviar paquetes para su procesamiento, el GPIM realiza la señalización de velocidad de línea y entramado. Este GPIM proporciona 8 puertos que funcionan en modo sincronizado y admite una velocidad de línea de 64 Mbps u 8 Mbps por puerto.

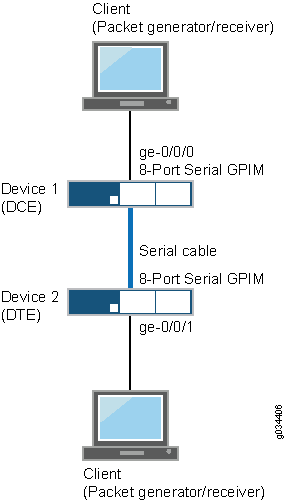

Para obtener información sobre la configuración de GPIM serie de 8 puertos, consulte Configuración básica de GPIM serie de 8 puertos.
Funciones compatibles con GPIM serie síncrona de 8 puertos
En la tabla 3 se enumeran las funciones compatibles con la GPIM serie síncrona de 8 puertos.
Características |
Descripción |
|---|---|
Modos de operación (selección automática basada en cable, no requiere configuración) |
|
Temporización |
|
Velocidades de reloj (velocidades en baudios) |
1,2 KHz a 8,0 MHz
Nota:
Las interfaces en serie RS-232 pueden producir un error con una velocidad de reloj superior a 200 KHz. |
UMT |
9192 bytes, el valor predeterminado es 1504 bytes |
Características de HDLC |
|
Codificación de línea |
NRZ y NRZI |
Invertir datos |
Habilitado |
Protocolo de línea |
EIA530/EIA530A, X.21, RS-449, RS-232, V.35 |
Cables de datos |
Cable separado para cada protocolo de línea (modo DTE y DCE) |
Contadores de errores (conformidad con la especificación ANSI) |
Habilitado |
Alarmas y defectos |
|
Señal de datos |
Reloj Rx |
Señales de control |
|
Resincronización automática de serie |
|
Funciones de diagnóstico |
|
Características de la capa 2 |
Encapsulación
|
Características de SNMP |
Información SNMP por recibir en cada puerto
|
Comprobación antifalsificación |
Habilitado |
Beneficios de las interfaces seriales
Las interfaces en serie son una forma sencilla y rentable de conectar dispositivos de transmisión y recepción o IC. Una interfaz en serie requiere menos cables conductores (a menudo solo uno) que otras interfaces, lo que facilita la implementación.
Las interfaces serie admiten comunicación a larga distancia.
Configurar el protocolo de línea serie
Configurar el protocolo de línea serie
De forma predeterminada, las interfaces en serie utilizan el protocolo de línea EIA-530. Puede configurar cada puerto de la PIC de forma independiente para utilizar uno de los siguientes protocolos de línea:
EIA-530
V.35
X.21
Para configurar el protocolo de línea serie:
line-protocol instrucción, especificando la opción , v.35o x.21 :eia530
line-protocol protocol;
Puede incluir estas instrucciones en los siguientes niveles jerárquicos:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Para obtener más información acerca de las interfaces seriales, consulte las siguientes secciones:
Configuración predeterminada de interfaz serie
Configuración predeterminada de interfaz serie
- Configuración predeterminada de la interfaz EIA-530
- Configuración predeterminada de la interfaz V.35
- Configuración predeterminada de la interfaz X.21
Configuración predeterminada de la interfaz EIA-530
Si no incluye la line-protocol instrucción o si configura explícitamente el protocolo de línea EIA-530 predeterminado, la configuración predeterminada es la siguiente:
dce-options | dte-options {
cts normal;
dcd normal;
dsr normal;
dtr normal;
rts normal;
tm normal;
}
clock-rate 16.384mhz;
clocking-mode loop;
cts-polarity positive;
dcd-polarity positive;
dsr-polarity positive;
dtr-circuit balanced;
dtr-polarity positive;
encoding nrz;
rts-polarity positive;
tm-polarity positive;
En enrutadores de la serie M, puede establecer el modo de clocking DCE para interfaces EIA-530 y confirmar. No se muestra un mensaje de error y la CLI no está bloqueada.
Puede incluir la instrucción line-protocol en los siguientes niveles de jerarquía:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Configuración predeterminada de la interfaz V.35
Si incluye la line-protocol v.35 instrucción, la configuración predeterminada es la siguiente:
dce-options | dte-options {
cts normal;
dcd normal;
dsr normal;
dtr normal;
rts normal;
}
clock-rate 16.384mhz;
clocking-mode loop;
cts-polarity positive;
dcd-polarity positive;
dsr-polarity positive;
dtr-circuit balanced;
dtr-polarity positive;
encoding nrz;
rts-polarity positive;
Puede incluir la instrucción line-protocol en los siguientes niveles de jerarquía:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Configuración predeterminada de la interfaz X.21
Si incluye la line-protocol x.21 instrucción, la configuración predeterminada es la siguiente:
dce-options | dte-options {
control-signal normal;
indication normal;
}
clock-rate 16.384mhz;
clocking-mode loop;
control-polarity positive;
encoding nrz;
indication-polarity positive;
Puede incluir la instrucción line-protocol en los siguientes niveles de jerarquía:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Instrucciones de interfaz serie no válidas
En las siguientes secciones, se muestran las instrucciones de configuración no válidas para cada tipo de interfaz serie. Si incluye las instrucciones siguientes en la configuración, aparecerá un mensaje de error que indicará la ubicación del error y que la configuración no está activada.
- Instrucciones de interfaz EIA-530 no válidas
- Instrucciones de interfaz V.35 no válidas
- Instrucciones de interfaz X.21 no válidas
Instrucciones de interfaz EIA-530 no válidas
Si no incluye la line-protocol instrucción o si configura explícitamente el protocolo de línea EIA-530 predeterminado, las siguientes instrucciones no serán válidas:
dce-options | dte-options {
control-signal (assert | de-assert | normal);
indication (ignore | normal | require);
}
control-polarity (negative | positive);
indication-polarity (negative | positive);
Puede incluir la instrucción line-protocol en los siguientes niveles de jerarquía:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Instrucciones de interfaz V.35 no válidas
Si incluye la line-protocol v.35 instrucción, las siguientes instrucciones no serán válidas:
dce-options | dte-options {
control-signal (assert | de-assert | normal);
indication (ignore | normal | require);
tm (ignore | normal | require);
}
control-polarity (negative | positive);
indication-polarity (negative | positive);
loopback (dce-local | dce-remote);
tm-polarity (negative | positive);
Puede incluir la instrucción line-protocol en los siguientes niveles de jerarquía:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Instrucciones de interfaz X.21 no válidas
Si incluye la line-protocol x.21 instrucción, las siguientes instrucciones no serán válidas:
dce-options | dte-options {
cts (ignore | normal | require);
dcd (ignore | normal | require);
dsr (ignore | normal | require);
dtr (assert | de-assert | normal);
rts (assert | de-assert | normal);
tm (ignore | normal | require);
}
clocking-mode (dce | internal);
cts-polarity (negative | positive);
dce-polarity (negative | positive);
dsr-polarity (negative | positive);
dtr-circuit (balanced | unbalanced);
dtr-polarity (negative | positive);
loopback (dce-local | dce-remote);
rts-polarity (negative | positive);
tm-polarity (negative | positive);
Puede incluir la instrucción line-protocol en los siguientes niveles de jerarquía:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Configurar el modo de temporización en serie
- Configurar el modo de temporización en serie
- Invertir el reloj de transmisión de interfaz serie
- Configure la velocidad de reloj de DTE
Configurar el modo de temporización en serie
De forma predeterminada, las interfaces en serie utilizan el modo de temporización de bucle. Para las interfaces EIA-530 y V.35, puede configurar cada puerto de la PIC de forma independiente para usar el modo de bucle, DCE o clocking interno. Para interfaces X.21, solo se admite el modo de temporización de bucle.
Los tres modos de temporización funcionan de la siguiente manera:
Modo de temporización en bucle: utiliza el reloj RX del DCE para registrar los datos del DCE al DTE.
Modo de temporización DCE: utiliza el reloj TXC, que es generado por el DCE específicamente para ser utilizado por el DTE como reloj de transmisión del DTE.
Modo de temporización interna: también conocido como temporización de línea, utiliza un reloj generado internamente. Puede configurar la velocidad de este reloj incluyendo la
clock-rateinstrucción en los[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port dte-options]niveles o jerarquía. Para obtener más información sobre la velocidad de reloj DTE, consulte Configurar la velocidad de reloj DTE.
Tenga en cuenta que el modo de temporización DCE y el modo de temporización de bucle utilizan relojes externos generados por el DCE.
La Figura 1 muestra las fuentes de reloj de bucle, DCE y modos de temporización interna.
Para configurar el modo de temporización de una interfaz serie, incluya la clocking-mode instrucción:
clocking-mode (dce | internal | loop);
Puede incluir esta instrucción en los siguientes niveles de jerarquía:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Invertir el reloj de transmisión de interfaz serie
Cuando se utiliza un modo de temporización externo (DCE o bucle), los cables largos pueden introducir un desplazamiento de fase del reloj y los datos transmitidos por el DTE. A altas velocidades, este cambio de fase puede causar errores. La inversión del reloj de transmisión corrige el desplazamiento de fase, lo que reduce las tasas de error.
De forma predeterminada, el reloj de transmisión no está invertido. Para invertir el reloj de transmisión, incluya la transmit-clock invert instrucción:
transmit-clock invert;
Puede incluir esta instrucción en los siguientes niveles de jerarquía:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Configure la velocidad de reloj de DTE
De forma predeterminada, la interfaz en serie tiene una velocidad de reloj de 16,384 MHz. Para las interfaces EIA-530 y V.35 con el modo de temporización interna configurado, puede configurar la velocidad de frecuencia.
Para configurar la velocidad del reloj, incluya la clock-rate instrucción:
clock-rate rate;
Puede incluir esta instrucción en los siguientes niveles de jerarquía:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Puede configurar las siguientes velocidades de interfaz:
2,048 MHz
2,341 MHz
2,731 MHz
3,277 MHz
4,096 MHz
5,461 MHz
8,192 MHz
16,384 MHz
Aunque la interfaz en serie está diseñada para usarse a la velocidad predeterminada de 16,384 MHz, es posible que deba usar una velocidad más lenta si se da alguna de las siguientes condiciones:
El cable de interconexión es demasiado largo para un funcionamiento eficaz.
El cable de interconexión está expuesto a una fuente de ruido extraña que podría causar un voltaje no deseado superior a +1 voltio medido diferencialmente entre el conductor de señal y el circuito común en el extremo de carga del cable, con una resistencia de 50 ohmios sustituida por el generador.
Debe minimizar la interferencia con otras señales.
Necesitas invertir señales.
Para obtener información detallada acerca de la relación entre la velocidad de señalización y la distancia del cable de interfaz, consulte las siguientes normas:
EIA-422-A, Características eléctricas de los circuitos de interfaz digital de voltaje equilibrado
EIA-423-A, Características eléctricas de los circuitos de interfaz digital de voltaje desequilibrado
Configure el manejo de señales en serie
De forma predeterminada, el manejo normal de señales está habilitado para todas las señales. Para cada señal, la normal opción se aplica al tratamiento normal de la señal para esa señal, tal como se define por las siguientes normas:
Norma TIA/EIA 530
Recomendación UIT-T V.35
Recomendación UIT-T X.21
En el Cuadro 4 se muestran los modos de interfaz en serie que admiten cada tipo de señal.
Señal |
Interfaces seriales |
|---|---|
| Señales de DCE | |
Autorización para enviar (CTS) |
EIA-530 y V.35 |
Detección de portadora de datos (DCD) |
EIA-530 y V.35 |
Conjunto de datos listo para el conjunto de datos (DSR) |
EIA-530 y V.35 |
Indicación |
Solo X.21 |
Modo de prueba (TM) |
Solo EIA-530 |
| Señales To-DCE | |
Señal de control |
Solo X.21 |
Listo para transferencia de datos (DTR) |
EIA-530 y V.35 |
Solicitud de envío (RTS) |
EIA-530 y V.35 |
Las características de señal de interfaz en serie se configuran incluyendo la dce-options instrucción or dte-options :
dce-options |dte-options { control-signal (assert | de-assert | normal); cts (ignore | normal | require); dcd (ignore | normal | require); dsr (ignore | normal | require); dtr signal-handling-option; ignore-all; indication (ignore | normal | require); rts (assert | de-assert | normal); tm (ignore | normal | require); }
Puede incluir estas instrucciones en los siguientes niveles jerárquicos:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
En el caso de las interfaces EIA-530 y V.35, configure las señales to-DCE incluyendo las dtr instrucciones y rts , especificando la assertopción , de-asserto normal :
dtr (assert | de-assert | normal); rts (assert | de-assert | normal);
En el caso de interfaces X.21, configure las señales to-DCE incluyendo la control-signal instrucción, especificando la assertopción , de-asserto normal :
control-signal (assert | de-assert | normal);
La aserción es cuando el lado positivo de una señal dada está en el voltaje de salida potencial de alto nivel (Voh), mientras que el lado negativo de la misma señal está en el voltaje de salida potencial de bajo nivel (Vol). La deafirmación es cuando el lado positivo de una señal dada está en Vol potencial, mientras que el lado negativo de la misma señal está en Voh potencial.
Para la señal DTR, puede configurar el manejo normal de señales utilizando la señal para la resincronización automática incluyendo la dtr instrucción y especificando la auto-synchronize opción:
dtr { auto-synchronize { duration milliseconds; interval seconds; } }
La duración del pulso de la resincronización puede ser de 1 a 1000 milisegundos. El intervalo de desplazamiento para la resincronización puede ser de 1 a 31 segundos.
Para las interfaces EIA-530 y V.35, configure las señales from-DCE incluyendo las ctsinstrucciones , dcd, y dsr especificando la ignoreopción , normalo require :
cts (ignore | normal | require); dcd (ignore | normal | require); dsr (ignore | normal | require);
Para interfaces X.21, configure las señales from-DCE incluyendo la indication instrucción, especificando la ignoreopción , normalo require :
indication (ignore | normal | require);
Solo para interfaces EIA-530, puede configurar la señalización del modo de prueba (TM) de DCE mediante la inclusión de la tm instrucción, especificando la ignoreopción , normalo require :
tm (ignore | normal | require);
Para especificar que se debe afirmar la señal de origen DCE, incluya la require opción en la configuración. Para especificar que se debe ignorar la señal de DCE de origen, incluya la ignore opción en la configuración.
En el caso de las interfaces V.35 y X.21, no puede incluir la tm instrucción en la configuración.
En el caso de las interfaces X.21, no puede incluir las ctsinstrucciones , dcd, dsrdtr, y rts en la configuración.
Para las interfaces EIA-530 y V.35, no puede incluir las control-signal instrucciones and indication en la configuración.
Para obtener una lista completa de las instrucciones de opciones serie que no son compatibles con cada modo de interfaz serie, consulte Instrucciones de interfaz serie no válidas.
Para volver al manejo de señal normal predeterminado, elimine la requireinstrucción , ignore, assert, de-asserto auto-synchronize de la configuración, como se muestra en el ejemplo siguiente:
[edit] user@host# delete interfaces se-fpc/pic/port dte-options control-leads cts require
Para configurar explícitamente el manejo normal de señales, incluya la control-signal instrucción con la normal opción:
control-signal normal;
Puede configurar la interfaz serie para omitir todos los cables de control incluyendo la ignore-all instrucción:
ignore-all;
Puede incluir la ignore-all instrucción en la configuración solo si no habilita explícitamente otras opciones de gestión de señales en los niveles o [edit interfaces se-pim/0/port serial-options dce-options] [edit interfaces se-fpc/pic/port serial-options dte-options] jerarquía.
Puede incluir las control-signalinstrucciones , cts, dcd, dsrrtsdtrindicationy tm en los siguientes niveles de jerarquía:
[edit interfaces se-pim/0/port serial-options dte-options][edit interfaces se-fpc/pic/port serial-options dte-options]
Configure el circuito DTR en serie
Un circuito equilibrado tiene dos corrientes que son iguales en magnitud y opuestas en fase. Un circuito desequilibrado tiene una corriente y una tierra; Si un par de terminales está desequilibrado, un lado está conectado a tierra eléctrica y el otro lleva la señal. De forma predeterminada, el circuito DTR está equilibrado.
Para las interfaces EIA-530 y V.35, configure el circuito DTR incluyendo la dtr-circuit instrucción:
dtr-circuit (balanced | unbalanced);
Puede incluir esta instrucción en los siguientes niveles de jerarquía:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Configurar polaridades de señal en serie
Las interfaces en serie utilizan una técnica de señalización de protocolo diferencial. De las dos señales en serie asociadas con un circuito, la denominada señal A se denota con un signo más, y la denominada señal B se denota con un signo menos; por ejemplo, DTR+ y DTR–. Si DTR es bajo, entonces DTR+ es negativo con respecto a DTR–. Si DTR es alto, entonces DTR+ es positivo con respecto a DTR–.
De forma predeterminada, todas las polaridades de la señal son positivas. Puede invertir esta polaridad en una interfaz serie de Juniper Networks. Es posible que deba hacer esto si las señales están mal conectadas como resultado de polaridades invertidas.
Para las interfaces EIA-530 y V.35, configure las polaridades de la señal incluyendo las cts-polarityinstrucciones , dcd-polarity, dsr-polarity, rts-polaritydtr-polarity, y tm-polarity :
cts-polarity (negative | positive); dcd-polarity (negative | positive); dsr-polarity (negative | positive); dtr-polarity (negative | positive); rts-polarity (negative | positive); tm-polarity (negative | positive);
Puede incluir estas instrucciones en los siguientes niveles jerárquicos:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Para interfaces X.21, configure las polaridades de la señal incluyendo las control-polarity instrucciones y indication-polarity :
control-polarity (negative | positive); indication-polarity (negative | positive);
Puede incluir estas instrucciones en los siguientes niveles jerárquicos:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Configurar la capacidad de circuito cerrado en serie

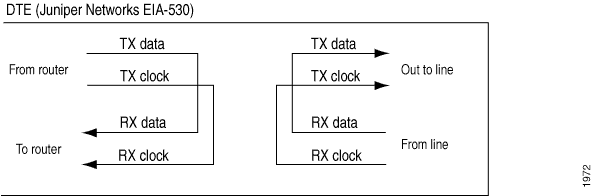

Desde el enrutador, el circuito cerrado de la unidad de interfaz de línea remota (LIU) hace un bucle de transmisión de datos (transmisión) y reloj de transmisión al enrutador como datos RX (recepción) y reloj RX. Desde la línea, el circuito cerrado de LIU hace un bucle de datos RX y el reloj RX vuelve a salir de la línea como datos TX y reloj TX, como se muestra en la Figura 2.
de LIU de interfaz serie
DCE control remoto local y DCE las señales específicas de la interfaz EIA-530 para habilitar el circuito cerrado local y remoto en el DCE del socio de vínculo. El circuito cerrado local se muestra en la Figura 3.
local de interfaz serie
En el caso de las interfaces EIA-530, puede configurar la capacidad de circuito cerrado DCE local, DCE remota, local y remota (LIU).
Para V.35, puede configurar la LIU remota y la capacidad de circuito cerrado local. Los circuitos cerrados locales y remotos DCE no se admiten en interfaces V.35 y X.21. Los circuitos cerrados locales y remotos no se admiten en interfaces X.21.
Para configurar la capacidad de circuito cerrado en una interfaz serie, incluya la loopback instrucción que especifique la dce-localopción , localdce-remote, o remote or:
loopback mode;
Puede incluir esta instrucción en los siguientes niveles de jerarquía:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Para deshabilitar la capacidad de circuito cerrado, elimine la loopback instrucción de la configuración:
[edit] user@host# delete interfaces se-fpc/pic/port serial-options loopback
Puede determinar si hay un problema interno o externo comprobando los contadores de errores en la salida del show interface se-fpc/pic/port extensive comando:
user@host> show interfaces se-fpc/pic/port extensive
Para configurar la capacidad de circuito cerrado en serie:
Configurar codificación de línea serie
De forma predeterminada, las interfaces en serie utilizan codificación de línea sin retorno a cero (NRZ). Si es necesario, puede configurar la codificación de línea sin retorno a cero invertido (NRZI).
Para que la interfaz utilice la codificación de línea NRZI, incluya la encoding instrucción que especifique la nrzi opción:
encoding nrzi;
Para configurar explícitamente la codificación de línea NRZ predeterminada, incluya la encoding instrucción que especifique la nrz opción:
encoding nrz;
Puede incluir esta instrucción en los siguientes niveles de jerarquía:
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Al establecer el parámetro de codificación de línea, debe establecer el mismo valor para los puertos emparejados. Los puertos 0 y 1 deben compartir el mismo valor.
Configuración de interfaces serie en dispositivos SRX
En este ejemplo, aprenderá cómo completar la configuración inicial en una interfaz serie, cómo eliminar una interfaz serie y cómo configurar la interfaz serie GPIM serie síncrona de 8 puertos.
Para obtener información acerca de la instalación de un PIM serie en el firewall de la serie SRX, consulte Firewalls de la serie SRX para la Guía de hardware de módulos de interfaz física de sucursal.
En este ejemplo:
Cree una nueva interfaz en una interfaz serie,
se-1/0/0.Establezca el tipo de encapsulación en ppp y cree la configuración básica para
se-1/0/0.Establezca la interfaz lógica en 0 y el número de unidad lógica puede oscilar entre 0 y 16.384.
Escriba valores adicionales para las propiedades que necesita configurar en la interfaz lógica, como la encapsulación lógica o la familia de protocolos.
Establezca la dirección IPv4 10.10.10.10/24 en
se-1/0/0.
Cuando elimina la se-1/0/0 interfaz, esta se deshabilita y se elimina de la configuración del software. Las interfaces de red permanecen físicamente presentes y sus identificadores siguen apareciendo en las páginas de J-Web.
- Configuración básica de interfaz serie
- Eliminar la interfaz serie
- Ejemplo: Configurar interfaz serie en GPIM serie síncrona de 8 puertos
- Verificación
Configuración básica de interfaz serie
En este ejemplo, se crea una interfaz serie denominada se-1/0/0 y se establece el tipo de encapsulación en ppp. Para configurar rápidamente este ejemplo, utilice la configuración rápida de la CLI en el nivel de jerarquía y confirme desde el [edit] modo de configuración.
set interfaces se-1/0/0 encapsulation ppp unit 0 family inet address 10.10.10.10/24
Para configurar la interfaz serie: se-1/0/0
Después de completar la configuración correctamente, vea los parámetros mediante el show interfaces se-1/0/0 comando.
Eliminar la interfaz serie
En este ejemplo, se elimina una interfaz se-1/0/0en serie. No se necesita ninguna configuración más allá de la inicialización del dispositivo antes de configurar una interfaz.
Para eliminar la interfaz serie: se-1/0/0
Después de completar la configuración correctamente, para verificar la configuración, use el show interfaces comando.
Ejemplo: Configurar interfaz serie en GPIM serie síncrona de 8 puertos
En este ejemplo, puede realizar una configuración básica de dispositivo en conjunto con una GPIM serie síncrona de 8 puertos. Los dispositivos se muestran como equipo de comunicación de datos (DCE) y equipo terminal de datos (DTE). En ciertos escenarios de despliegue, el DTE puede ser un módem en serie o un encriptador o descifrador.
En este caso, puede configurar una interfaz en serie mediante dos interfaces. Puede configurar todos los puertos con diferentes encapsulaciones, como Cisco High-Level Data Link Control (HDLC), Frame Relay y Protocolo punto a punto (PPP). Cuando se establece Frame Relay, también se debe establecer el identificador de conexión de vínculo de datos (en este ejemplo, 111). Los ocho puertos del dispositivo 1 (SRX650) están configurados en modo DTE y sus respectivos ocho puertos del dispositivo 2 (SRX650) están configurados en modo DCE.
En este ejemplo, para el dispositivo 1:
Establezca el tipo
pppde encapsulación en y la interfaz lógica en0. El número de unidad lógica puede oscilar entre 0 y 16.384.Escriba valores adicionales para las propiedades que necesita configurar en la interfaz lógica, como la encapsulación lógica o la familia de protocolos.
Establezca la dirección IPv4 en 10.10.10.1/24 en el puerto serie.
Para el dispositivo 2, se sigue un procedimiento similar al del dispositivo 1, pero se establece el modo de temporización en dce.
En la figura 4 , se muestra la topología utilizada en este ejemplo.
básica del dispositivo espalda con espalda
Para configurar rápidamente este ejemplo, aplique la CLI al nivel jerárquico [edit] :
Dispositivo 1
set interfaces se-7/0/0 mtu 9192set interfaces se-7/0/0 encapsulation pppset interfaces se-7/0/0 serial-options clocking-mode internalset interfaces se-7/0/0 unit 0 family inet address 10.10.10.1/24set interfaces se-7/0/1 mtu 9192set interfaces se-7/0/1 encapsulation cisco-hdlcset interfaces se-7/0/1 serial-options clocking-mode internalset interfaces se-7/0/1 unit 0 family inet address 11.11.11.1/24set interfaces se-7/0/2 dceset interfaces se-7/0/2 mtu 9192set interfaces se-7/0/2 encapsulation frame-relayset interfaces se-7/0/2 serial-options clocking-mode internalset interfaces se-7/0/2 unit 0 dlci 111set interfaces se-7/0/2 unit 0 family inet address 12.12.12.1/24set interfaces se-7/0/3 mtu 9192set interfaces se-7/0/3 encapsulation pppset interfaces se-7/0/3 serial-options clocking-mode internalset interfaces se-7/0/3 unit 0 family inet address 13.13.13.1/24set interfaces se-7/0/4 mtu 9192set interfaces se-7/0/4 encapsulation cisco-hdlcset interfaces se-7/0/4 serial-options clocking-mode internalset interfaces se-7/0/4 unit 0 family inet address 14.14.14.1/24set interfaces se-7/0/5 dceset interfaces se-7/0/5 mtu 9192set interfaces se-7/0/5 encapsulation frame-relayset interfaces se-7/0/5 serial-options clocking-mode internalset interfaces se-7/0/5 unit 0 dlci 112set interfaces se-7/0/5 unit 0 family inet address 15.15.15.1/24set interfaces se-7/0/6 mtu 9192set interfaces se-7/0/6 encapsulation cisco-hdlcset interfaces se-7/0/6 serial-options clocking-mode internalset interfaces se-7/0/6 unit 0 family inet address 16.16.16.1/24set interfaces se-7/0/7 mtu 9192set interfaces se-7/0/7 encapsulation pppset interfaces se-7/0/7 serial-options clocking-mode internalset interfaces se-7/0/7 unit 0 family inet address 17.17.17.1/24set routing-options static route 21.21.21.0/24 next-hop 10.10.10.2set routing-options static route 23.23.23.0/24 next-hop 11.11.11.2set routing-options static route 25.25.25.0/24 next-hop 12.12.12.2set routing-options static route 27.27.27.0/24 next-hop 13.13.13.2set routing-options static route 29.29.29.0/24 next-hop 14.14.14.2set routing-options static route 31.31.31.0/24 next-hop 15.15.15.2set routing-options static route 33.33.33.0/24 next-hop 16.16.16.2set routing-options static route 35.35.35.0/24 next-hop 17.17.17.2
Dispositivo 2
set interfaces se-3/0/0 mtu 9192set interfaces se-3/0/0 encapsulation pppset interfaces se-3/0/0 serial-options clocking-mode dceset interfaces se-3/0/0 unit 0 family inet address 10.10.10.2/24set interfaces se-3/0/1 mtu 9192set interfaces se-3/0/1 encapsulation cisco-hdlcset interfaces se-3/0/1 serial-options clocking-mode dceset interfaces se-3/0/1 unit 0 family inet address 11.11.11.2/24set interfaces se-3/0/2 dceset interfaces se-3/0/2 mtu 9192set interfaces se-3/0/2 encapsulation frame-relayset interfaces se-3/0/2 serial-options clocking-mode dceset interfaces se-3/0/2 unit 0 dlci 111set interfaces se-3/0/2 unit 0 family inet address 12.12.12.2/24set interfaces se-3/0/3 mtu 9192set interfaces se-3/0/3 encapsulation pppset interfaces se-3/0/3 serial-options clocking-mode dceset interfaces se-3/0/3 unit 0 family inet address 13.13.13.2/24set interfaces se-3/0/4 mtu 9192set interfaces se-3/0/4 encapsulation cisco-hdlcset interfaces se-3/0/4 serial-options clocking-mode dceset interfaces se-3/0/4 unit 0 family inet address 14.14.14.2/24set interfaces se-3/0/5 dceset interfaces se-3/0/5 mtu 9192set interfaces se-3/0/5 encapsulation frame-relayset interfaces se-3/0/5 serial-options clocking-mode dceset interfaces se-3/0/5 unit 0 dlci 112set interfaces se-3/0/5 unit 0 family inet address 15.15.15.2/24set interfaces se-3/0/6 mtu 9192set interfaces se-3/0/6 encapsulation cisco-hdlcset interfaces se-3/0/6 serial-options clocking-mode dceset interfaces se-3/0/6 unit 0 family inet address 16.16.16.2/24set interfaces se-3/0/7 mtu 9192set interfaces se-3/0/7 encapsulation pppset interfaces se-3/0/7 serial-options clocking-mode dceset interfaces se-3/0/7 unit 0 family inet address 17.17.17.2/24set routing-options static route 20.20.20.0/24 next-hop 10.10.10.1set routing-options static route 22.22.22.0/24 next-hop 11.11.11.1set routing-options static route 24.24.24.0/24 next-hop 12.12.12.1set routing-options static route 26.26.26.0/24 next-hop 13.13.13.1set routing-options static route 28.28.28.0/24 next-hop 14.14.14.1set routing-options static route 30.30.30.0/24 next-hop 15.15.15.1set routing-options static route 32.32.32.0/24 next-hop 16.16.16.1set routing-options static route 34.34.34.0/24 next-hop 17.17.17.1
Para configurar las interfaces en el dispositivo 1:
Para configurar las interfaces en el dispositivo 2:
Especifique el valor de UMT para la interfaz.
[edit interfaces] user@host#
set se-3/0/0 mtu 9192Establezca el tipo de encapsulación.
[edit interfaces] user@host#
set se-3/0/0 encapsulation pppEstablezca las opciones de serie, como el modo de temporización.
[edit interfaces] user@host#
set se-3/0/0 serial-options clocking-mode dceEstablezca la dirección IPv4 en el puerto serie.
[edit interfaces] user@host#
set se-3/0/0 unit 0 family inet address 10.10.10.2/24Especifique la información de ruta estática.
[edit routing-options] user@host#
set static route 20.20.20.0/24 next-hop 10.10.10.1Repita la misma configuración para los otros siete puertos del dispositivo 2.
Cuando haya terminado de configurar el dispositivo, confirme la configuración.
[edit] user@host#
commit
Verificación
Propósito
Muestra información sobre los parámetros configurados en las interfaces serie.
Acción
Puede usar la herramienta ping en cada dirección par de la red para verificar que todas las interfaces del dispositivo estén operativas. Para comprobar el estado del vínculo de todas las interfaces:
Para cada interfaz del dispositivo:
En la interfaz J-Web, seleccione
Troubleshoot > Ping Host.En el cuadro Host remoto, escriba la dirección de la interfaz para la que desea comprobar el estado del vínculo.
Haga clic en
Start. El resultado aparece en una página independiente.
PING 10.10.10.10 : 56 data bytes 64 bytes from 10.10.10.10: icmp_seq=0 ttl=255 time=0.382 ms 64 bytes from 10.10.10.10: icmp_seq=1 ttl=255 time=0.266 ms
Si la interfaz está operativa, genera una respuesta ICMP. Si se recibe esta respuesta, el tiempo de ida y vuelta, en milisegundos, se muestra en el campo de tiempo.
Para comprobar que las propiedades de la interfaz son correctas, utilice el comando para mostrar un resumen de la información de la
show interfaces detailinterfaz. Verifique la información siguiente:La interfaz física está habilitada. Si la interfaz se muestra como Deshabilitada, realice una de las siguientes acciones:
En el editor de configuración de la CLI, elimine la
disableinstrucción en el nivel [edit interfaces se-1/0/0] de la jerarquía de configuración.En el editor de configuración de J-Web, desactive la casilla de
Disableverificación de la página Interfaces > se-1/0/0.
El vínculo físico está activo. Un estado de vínculo inactivo indica un problema con el módulo de interfaz, el puerto de interfaz o la conexión física (errores de capa de vínculo).
La hora de la última aletadura es un valor esperado. Indica la última vez que la interfaz física dejó de estar disponible y, a continuación, volvió a estar disponible. La oscilación inesperada indica probables errores de capa de vínculo.
Las estadísticas de tráfico reflejan las tasas de entrada y salida esperadas. Compruebe que el número de bytes y paquetes entrantes y salientes coincide con la transferencia de datos esperada para la interfaz física. Para borrar las estadísticas y ver solo los cambios nuevos, use el
clear interfaces statistics se-1/0/0comando.
Para comprobar y que el estado del vínculo de interfaz esté activo, utilice el comando Intro
show interface terse se-7/0/*:user@srx650-1>
show interface terse se-7/0/*Interface Admin Link Proto Local Remote se-7/0/0 up up se-7/0/0.0 up up inet 10.10.10.1/24 se-7/0/1 up up se-7/0/1.0 up up inet 11.11.11.1/24 se-7/0/2 up up se-7/0/2.0 up up inet 12.12.12.1/24 se-7/0/3 up up se-7/0/3.0 up up inet 13.13.13.1/24 se-7/0/4 up up se-7/0/4.0 up up inet 14.14.14.1/24 se-7/0/5 up up se-7/0/5.0 up up inet 15.15.15.1/24 se-7/0/6 up up se-7/0/6.0 up up inet 16.16.16.1/24 se-7/0/7 up up se-7/0/7.0 up up inet 17.17.17.1/24
El resultado muestra una lista de todas las interfaces configuradas. Si se muestra
upla columna Vínculo para todas las interfaces, la configuración es correcta. Esto verifica que GPIM esté activo y que el ping de extremo a extremo esté funcionando.Para comprobar las estadísticas de interfaz para DCE, utilice el
show interface se-7/0/0 extensive | no-morecomando:user@srx650-1>
show interface se-7/0/0 extensive | no-morePhysical interface: se-7/0/0, Enabled, Physical link is Up Interface index: 161, SNMP ifIndex: 592, Generation: 164 Type: Serial, Link-level type: PPP, MTU: 1504, Maximum speed: 8mbps Device flags : Present Running Interface flags: Point-To-Point Internal: 0x0 Link flags : Keepalives Hold-times : Up 0 ms, Down 0 ms Keepalive settings: Interval 10 seconds, Up-count 1, Down-count 3 Keepalive statistics: Input : 123 (last seen 00:00:02 ago) Output: 123 (last sent 00:00:01 ago) LCP state: Opened NCP state: inet: Opened, inet6: Not-configured, iso: Not-configured, mpls: Not-configured CHAP state: Closed PAP state: Closed CoS queues : 8 supported, 8 maximum usable queues Last flapped : 2011-06-27 22:57:24 PDT (00:20:59 ago) Statistics last cleared: Never Traffic statistics: Input bytes : 23792 160 bps Output bytes : 22992 536 bps Input packets: 404 0 pps Output packets: 409 0 pps Input errors: Errors: 3, Drops: 0, Framing errors: 3, Runts: 0, Giants: 0, Policed discards: 0, Resource errors: 0 Output errors: Carrier transitions: 1, Errors: 0, Drops: 0, MTU errors: 0, Resource errors: 0 Egress queues: 8 supported, 4 in use Queue counters: Queued packets Transmitted packets Dropped packets 0 best-effort 0 0 0 1 expedited-fo 0 0 0 2 assured-forw 0 0 0 3 network-cont 409 409 0 Queue number: Mapped forwarding classes 0 best-effort 1 expedited-forwarding 2 assured-forwarding 3 network-control Serial media information: Line protocol: eia530 Resync history: Sync loss count: 0 Data signal: Rx Clock: OK Control signals: Local mode: DCE To DTE: CTS: up, DCD: up, DSR: up From DTE: DTR: up, RTS: up DCE loopback override: Off Clocking mode: internal Loopback: none Tx clock: non-invert Line encoding: nrz Packet Forwarding Engine configuration: Destination slot: 7 CoS information: Direction : Output CoS transmit queue Bandwidth Buffer Priority Limit % bps % usec 0 best-effort 95 7600000 95 0 low none 3 network-control 5 400000 5 0 low none continue................................................................................ ..........................................................................................El resultado muestra una lista de todos los parámetros de verificación DCE y el modo configurado. Si el modo local muestra DCE, la configuración es correcta.
Para comprobar las estadísticas de interfaz para DTE, utilice el
show interface se-3/0/0 extensive | no-morecomando:user@srx650-2>
show interfaces se-3/0/0 extensive | no-morePhysical interface: se-3/0/0, Enabled, Physical link is Up Interface index: 168, SNMP ifIndex: 594, Generation: 171 Type: Serial, Link-level type: PPP, MTU: 1504, Maximum speed: 8mbps Device flags : Present Running Interface flags: Point-To-Point Internal: 0x0 Link flags : Keepalives Hold-times : Up 0 ms, Down 0 ms Keepalive settings: Interval 10 seconds, Up-count 1, Down-count 3 Keepalive statistics: Input : 242 (last seen 00:00:09 ago) Output: 242 (last sent 00:00:10 ago) LCP state: Opened NCP state: inet: Opened, inet6: Not-configured, iso: Not-configured, mpls: Not-configured CHAP state: Closed PAP state: Closed CoS queues : 8 supported, 8 maximum usable queues Last flapped : 2011-06-27 22:52:06 PDT (00:40:41 ago) Statistics last cleared: Never Traffic statistics: Input bytes : 44582 0 bps Output bytes : 42872 0 bps Input packets: 776 0 pps Output packets: 779 0 pps Input errors: Errors: 6, Drops: 0, Framing errors: 6, Runts: 0, Giants: 0, Policed discards: 0, Resource errors: 0 Output errors: Carrier transitions: 1, Errors: 0, Drops: 0, MTU errors: 0, Resource errors: 0 Egress queues: 8 supported, 4 in use Queue counters: Queued packets Transmitted packets Dropped packets 0 best-effort 2 2 0 1 expedited-fo 0 0 0 2 assured-forw 0 0 0 3 network-cont 777 777 0 Queue number: Mapped forwarding classes 0 best-effort 1 expedited-forwarding 2 assured-forwarding 3 network-control Serial media information: Line protocol: eia530 Resync history: Sync loss count: 0 Data signal: Rx Clock: OK Control signals: Local mode: DTE To DCE: DTR: up, RTS: up From DCE: CTS: up, DCD: up, DSR: up Clocking mode: loop-timed Loopback: none Tx clock: non-invert Line encoding: nrz Packet Forwarding Engine configuration: Destination slot: 3 CoS information: Direction : Output CoS transmit queue Bandwidth Buffer Priority Limit % bps % usec 0 best-effort 95 7600000 95 0 low none 3 network-control 5 400000 5 0 low none continue ........................................................................... .....................................................................................El resultado muestra una lista de todos los parámetros de verificación de DTE y el modo configurado. Si el modo local muestra DTE, la configuración es correcta.
