Descripción general de la terminación de Pseudowire en un EVPN

Los pseudocables proporcionan un servicio punto a punto a través de un circuito MPLS o de capa 2. Permiten a los proveedores extender sus redes de capa 2. Un túnel pseudowire termina en una interfaz lógica en el enrutador de PE con la interfaz lógica de transporte configurada para interoperabilidad con el dispositivo de acceso o agregación en el otro extremo del túnel pseudowire. Se identifica como psn.0 y admite encapsulación basada en puertos y VLAN mediante pseudowire. Las interfaces lógicas de servicio correspondientes se identifican como psn.1 a psn.n y se configuran para admitir EVPN en la instancia de enrutamiento EVPN.

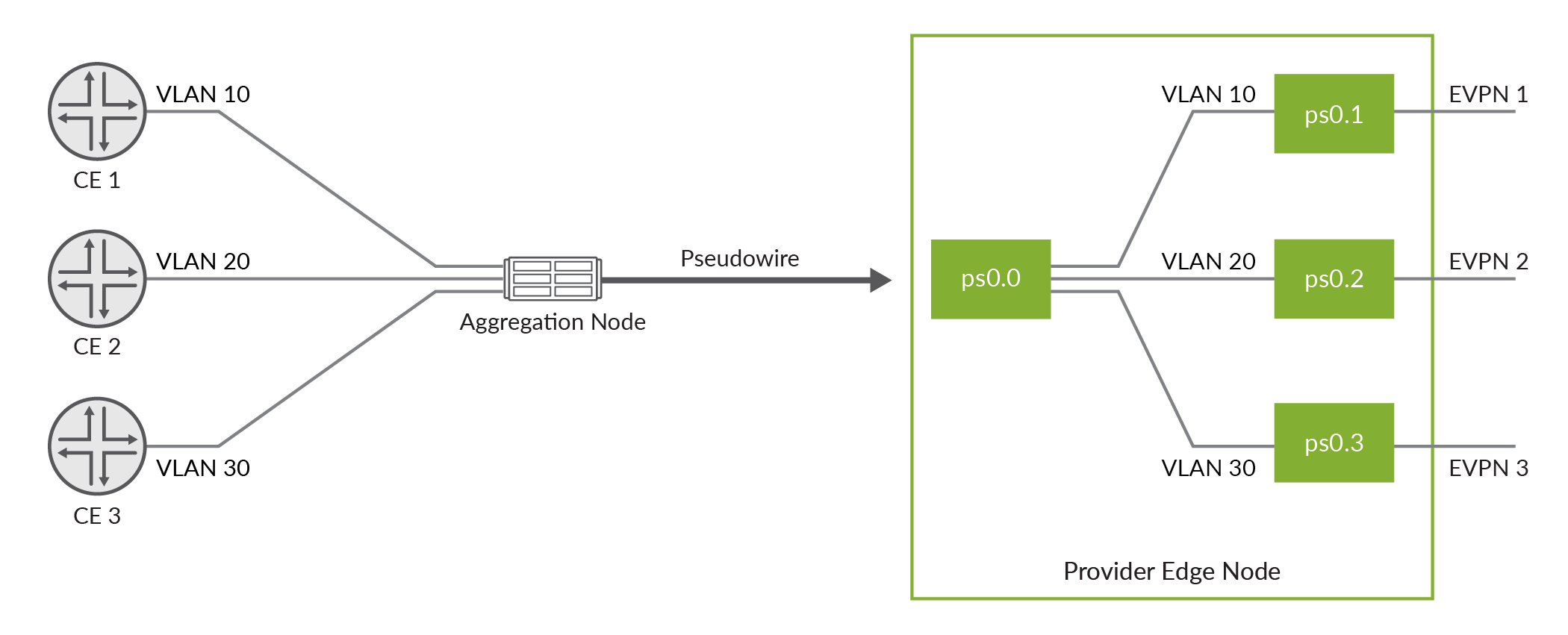

La Figura 1 muestra un túnel pseudocables basado en puertos que se origina en un nodo de agregación que transporta tráfico VLAN desde varios dispositivos CE. El pseudowire termina en una interfaz lógica de transporte (ps0.0) en un enrutador de PE de un solo hogar, donde el tráfico de VLAN se demultiplexa en diferentes interfaces lógicas de servicio(ps0.1, ps0.2 y ps0.3) junto con sus instancias de enrutamiento EVPN correspondientes.

Figura 1: Pseudowire Terminating en un dispositivo Pseudowire Terminating into Single-Homed PE Device de PE de una sola casa

Beneficios de la terminación de Pseudowire en un EVPN

  • Resistencia: cuando se configura un túnel lógico redundante en una FPC independiente, la conectividad para el pseudowire cambia automáticamente a otra FPC.

  • Costo reducido: en lugar de usar dispositivos adicionales para terminar túneles pseudocables, puede configurar la terminación de pseudocables en el mismo dispositivo que también admite EVPN.

Compatibilidad con la división de nodos de Junos

La terminación de Pseudowire se admite en varias particiones de una sola serie MX. Mediante la división de nodos de Junos, puede crear varias particiones en un solo enrutador MX. Estas particiones se denominan funciones de red invitadas (BNF). Para obtener más información sobre la división de nodos de Junos, consulte Guía del usuario de división de nodos de Junos.
