Configurar los ajustes de red a través de JSI Shell

RESUMEN Esta sección proporciona información sobre el shell JSI.

Descripción general de JSI Shell

JSI Shell es un sistema de menús SSH para vLWC. Le permite ver la configuración de red actual y el estado de la red a través de un inicio de sesión SSH. Puede utilizar el Shell JSI como una opción alternativa para configurar los ajustes de red. Puede interactuar con el sistema de menús de JSI Shell a través del teclado. Ver Tabla 1.

Tabla 1: Navegación por teclado
Acción clave
Teclas de flecha arriba y abajo, o presione el número Desplácese hasta una opción.
Tecla Enter Seleccione la opción.
Tecla Esc Vuelva al menú anterior o salga del shell dependiendo del menú en el que se encuentre actualmente.

Inicie sesión en JSI Shell

Puede acceder al shell JSI de una de las siguientes maneras:

  • SSH a la dirección IP configurada de la interfaz de administración (cap).

  • A través de la consola de VMWare, si la red no se ha configurado correctamente en la interfaz de administración (cap).

    Para iniciar sesión en la consola, haga clic en ggc-lnx VM debajo de vLWC vApp y haga clic en Iniciar consola web o Iniciar consola remota en la pestaña Resumen para abrir el mensaje de inicio de sesión para vLWC.

    Utilice jsiuser y la contraseña predeterminada para iniciar sesión en el shell JSI.

    Nota:

    Para obtener la contraseña predeterminada para iniciar sesión en la consola web, consulte KB77944.

    Cambie la contraseña de inicio de sesión predeterminada y establezca una nueva contraseña después de iniciar sesión en la consola web. Consulte Cambiar contraseña de inicio de sesión de JSI Shell.

Al iniciar sesión correctamente, aparece la pantalla del menú principal de vLWC (JSI Shell). Consulte la figura 1.

Figura 1: Menú principal de vLWC (shell JSI) vLWC Main Menu (JSI Shell)

Cambiar la contraseña de inicio de sesión de JSI Shell

Puede cambiar la contraseña de inicio de sesión para jsiuser desde la pantalla del menú principal de JSI Shell. Para cambiar la contraseña, seleccione Cambiar contraseña para jsiuser en la pantalla del menú principal de vLWC (con la tecla de flecha o presionando 6 en el teclado), presione Intro y siga las indicaciones para especificar la nueva contraseña.

Configurar los ajustes de red

Puede configurar los siguientes ajustes de red desde el shell JSI:

  • Interfaces: internas (int), externas (ext), de gestión (cap)

    Nota:

    Al configurar las interfaces internas, externas y de administración, debe asegurarse de que la subred de la dirección IP asignada al puerto de red interno, al puerto de red externo y al portal cautivo sean diferentes entre sí.
    Nota:

    Debe conectarse al portal cautivo desde una dirección IP local. La conexión al portal cautivo desde el navegador fallará si la solicitud de conexión se origina en una red no local.

  • Proxy activo

Siga los pasos que se indican a continuación para configurar los ajustes de red:

  1. Inicie sesión en el menú principal de vLWC (JSI Shell). Consulte Iniciar sesión en JSI Shell.
  2. Seleccione Editar configuración de red (con la tecla de flecha o pulsando 3 en el teclado) en la pantalla del menú principal de vLWC.

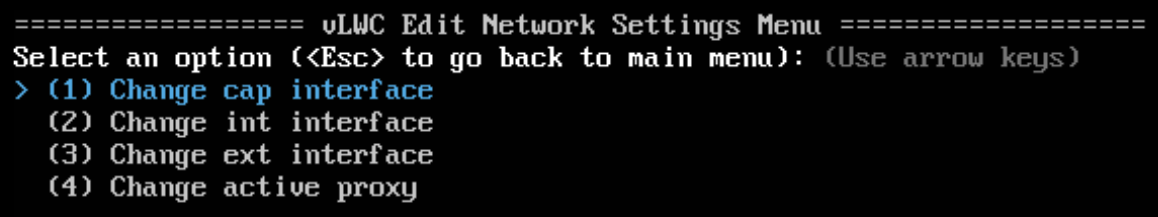

    Aparecerá la pantalla vLWC Edit Network Settings Menu (Editar configuración de red de vLWC). Consulte la figura 2.
    Figura 2: Menú de configuración de red de edición de vLWC vLWC Edit Network Settings Menu
  3. Para cambiar las distintas configuraciones de la interfaz:
    1. Seleccione la interfaz que desea editar (opciones del uno al tres) en la pantalla vLWC Edit Network Settings Menu (Editar configuración de red) de vLWC.
    2. Seleccione las opciones apropiadas de la serie de menús presentados, después de lo cual un vLWC Edit interface Aparece la pantalla Menú de configuración para la interfaz seleccionada.
      La mitad superior de la pantalla muestra la configuración de red actual.

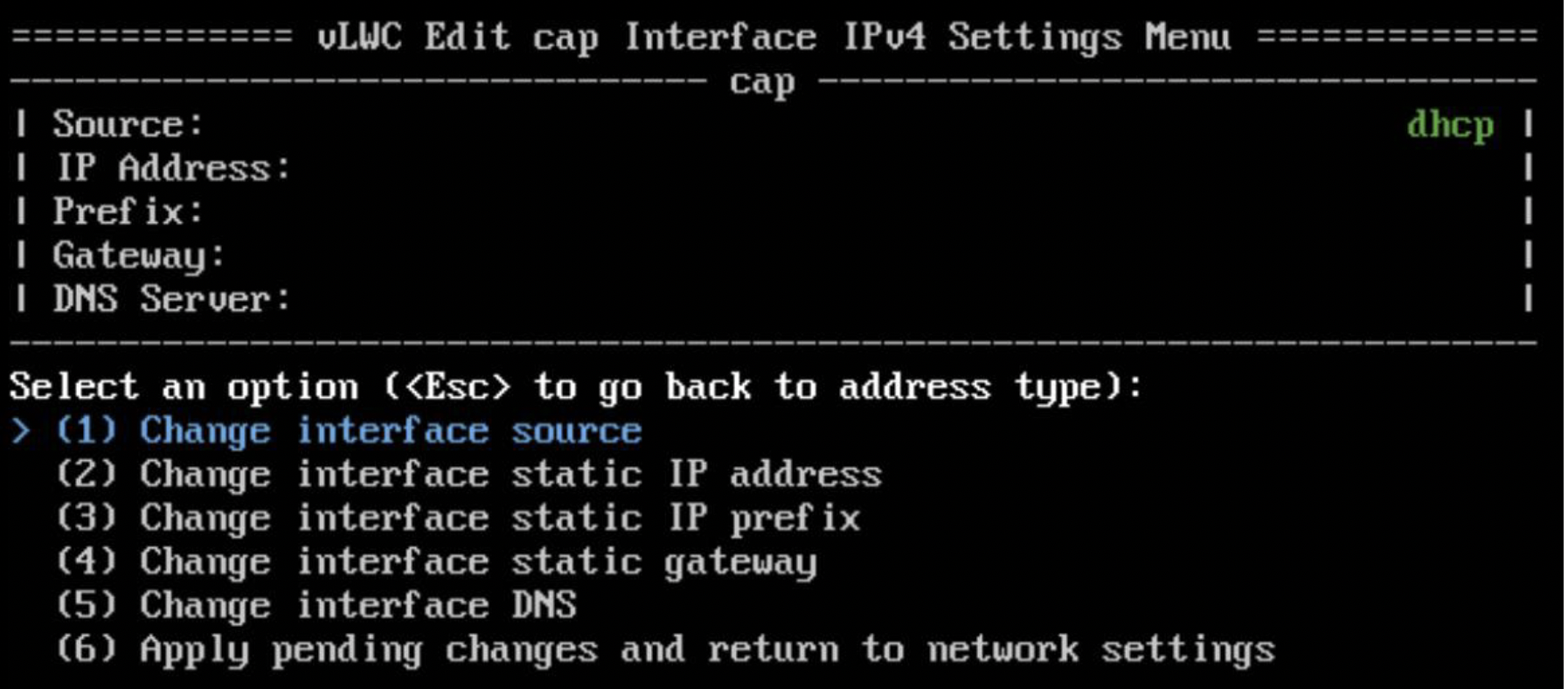

      La siguiente imagen proporciona un ejemplo de la pantalla del menú de configuración de edición interface de vLWC para una interfaz cap con dirección IPv4:

      Figura 3: Menú de edición de vLWC (shell JSI) vLWC Edit Menu (JSI Shell)
    3. Utilice las opciones que se muestran en la mitad inferior de la pantalla para modificar la configuración de red. Puede seleccionar una opción adecuada y configurar el nuevo valor cuando aparezca el mensaje.
      Los valores actualizados aparecerán en la mitad superior de la pantalla.
    4. Una vez que haya realizado todos los cambios, seleccione Aplicar cambios pendientes y vuelva a la configuración de red para aplicar los cambios.
      Nota:

      Puede salir de la configuración de una interfaz y trabajar en otra interfaz sin perder los cambios. A continuación, puede aplicar todos los cambios al mismo tiempo.

  4. Para cambiar la configuración del proxy activo:
    1. Seleccione Cambiar proxy activo (usando la tecla de flecha o presionando 4 en el teclado) en la pantalla vLWC Edit Network Settings Menu (Editar configuración de red) de vLWC.
      Aparecerá la pantalla vLWC Edit Active Proxy Settings (Configuración de proxy activo de vLWC). La mitad superior de la pantalla muestra la configuración actual del proxy activo. Consulte la figura 4.
      Figura 4: Menú de configuración de vLWC Edit Active Proxy vLWC Edit Active Proxy Settings Menu
    2. Puede habilitar o deshabilitar el proxy activo (opción 1) o configurar los ajustes del proxy activo desde la pantalla del menú Editar configuración de proxy activo de vLWC.
    Nota:

    La interfaz externa del vLWC debe poder comunicarse con la URL o la dirección IP y el puerto utilizados para el proxy activo.
    Nota:

    Si decide utilizar un proxy activo, asegúrese de que reenvíe todo el tráfico del vLWC al proxy de nube de AWS (consulte Requisitos de conectividad saliente para obtener información sobre la URL y los puertos del proxy de nube de AWS). Los servicios en la nube de Juniper bloquean todo el tráfico entrante que llega a través de cualquier ruta que no sea el proxy de la nube de AWS.
Nota:

Después de aplicar los cambios, si la red no funciona según lo previsto, reinicie el vLWC.
