Montaje de un firewall SRX4600 en cuatro postes de un rack o gabinete
Antes de montar el firewall en cuatro postes de un rack:
Compruebe que el sitio cumple los requisitos descritos en Lista de comprobación de preparación del sitio para SRX4600 firewall.
Coloque el bastidor en su ubicación permanente, lo que permite un espacio libre adecuado para el flujo de aire y el mantenimiento, y asegúrelo a la estructura del edificio.
Lea las Pautas y advertencias generales de seguridad, con especial atención a las pautas de elevación de chasis y componentes.
Asegúrese de tener disponibles las siguientes piezas y herramientas:
Destornillador Phillips (+), número 2
Seis tornillos de montaje de cabeza plana Phillips 4-40 (provistos con el kit de montaje en rack de cuatro postes)
Ocho tornillos de montaje de cabeza plana Phillips de 4x6 mm (provistos con el kit de montaje en rack de cuatro postes)
Un par de soportes empotrados o empotrados de 2 pulgadas
Un par de rieles de montaje lateral
Un par de cuchillas de montaje traseras
Tornillos para fijar el chasis y las cuchillas de montaje traseras al bastidor (no incluido)
Puede montar un firewall SRX4600 en cuatro postes de un firewall de 19 pulgadas. Bastidor o gabinete mediante el kit de montaje en bastidor de cuatro postes. El resto de este tema usa rack para referirse a rack o gabinete.
Espacie los rieles del bastidor delantero y trasero entre 23,5 pulgadas (59,7 cm) y 30,25 pulgadas (76,8 cm) de adelante hacia atrás.
Una persona debe estar disponible para levantar el firewall mientras otra lo asegura al rack.
Si va a montar varias unidades en un bastidor, monte la unidad más pesada en la parte inferior del bastidor y monte las demás unidades desde la parte inferior del bastidor hasta la parte superior en orden decreciente del peso de las unidades.
Para montar el firewall en cuatro postes de un bastidor:
- Fije los soportes de montaje frontal (ya sea el soporte empotrado o el soporte empotrado de 2 pulgadas) a los rieles de montaje lateral utilizando 6 tornillos de montaje de cabeza plana Phillips 4-40. Consulte la figura 1.

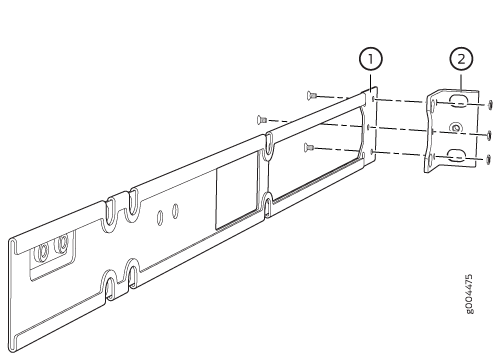

Figura 1: Fijación del soporte de montaje frontal al riel
de montaje lateral
1—Carril de montaje lateral
2—Soporte de montaje frontal
- Inserte los tornillos de montaje de cabeza plana Phillips de 4x6 mm en los dos orificios alineados y apriete los tornillos. Asegúrese de que los dos orificios en la parte posterior de los rieles de montaje lateral estén alineados con los dos orificios restantes en el panel lateral. Consulte la figura 2.

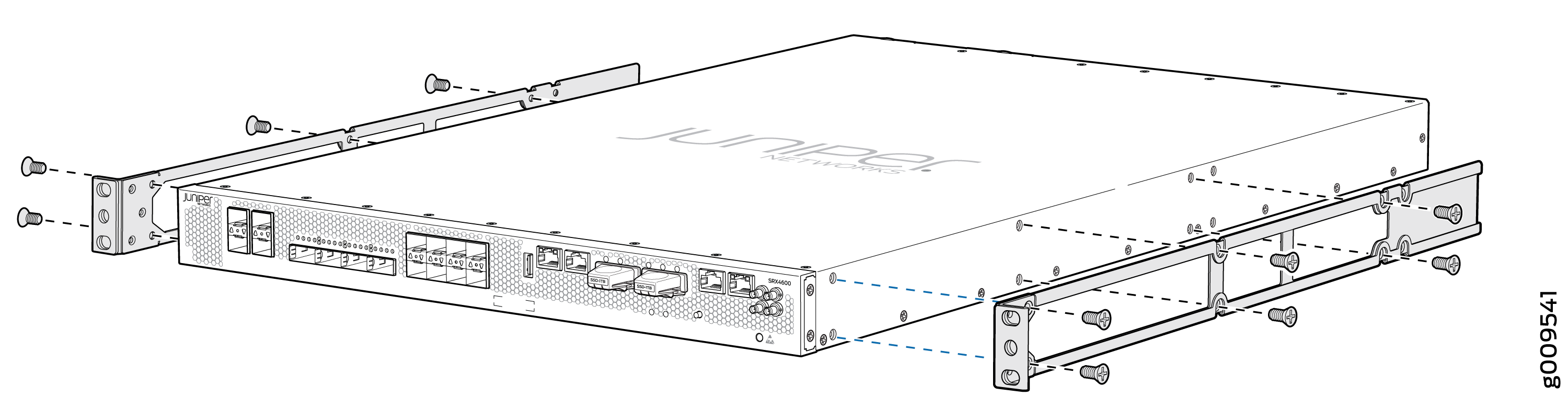

Figura 2: Conexión del riel de montaje lateral al chasis
del firewall
- Pídale a una persona que agarre ambos lados del firewall, levante el firewall y colóquelo en el bastidor, alineando los orificios del riel de montaje lateral con los orificios roscados en el poste frontal del bastidor. Alinee el orificio inferior en ambos soportes de montaje frontal con un orificio en cada riel de rack, asegurándose de que el chasis esté nivelado. Consulte la figura 3.

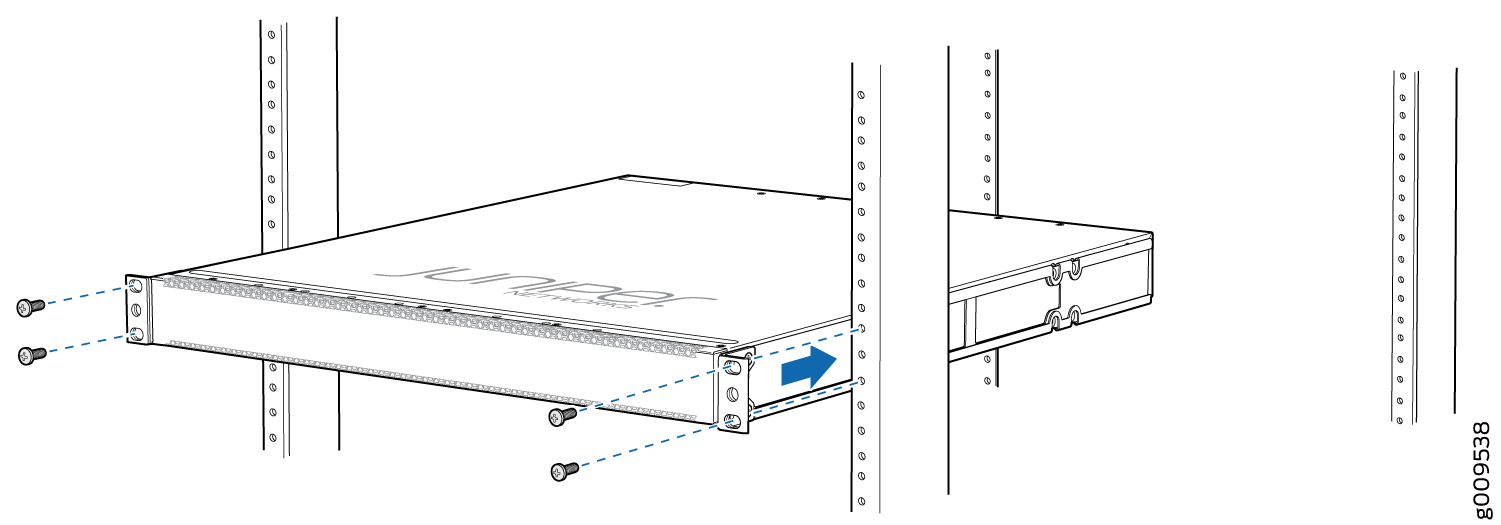

Figura 3: Montaje del firewall en los postes frontales de un bastidor
- Deslice las cuchillas de montaje traseras en los rieles de montaje laterales. Consulte la figura 4.

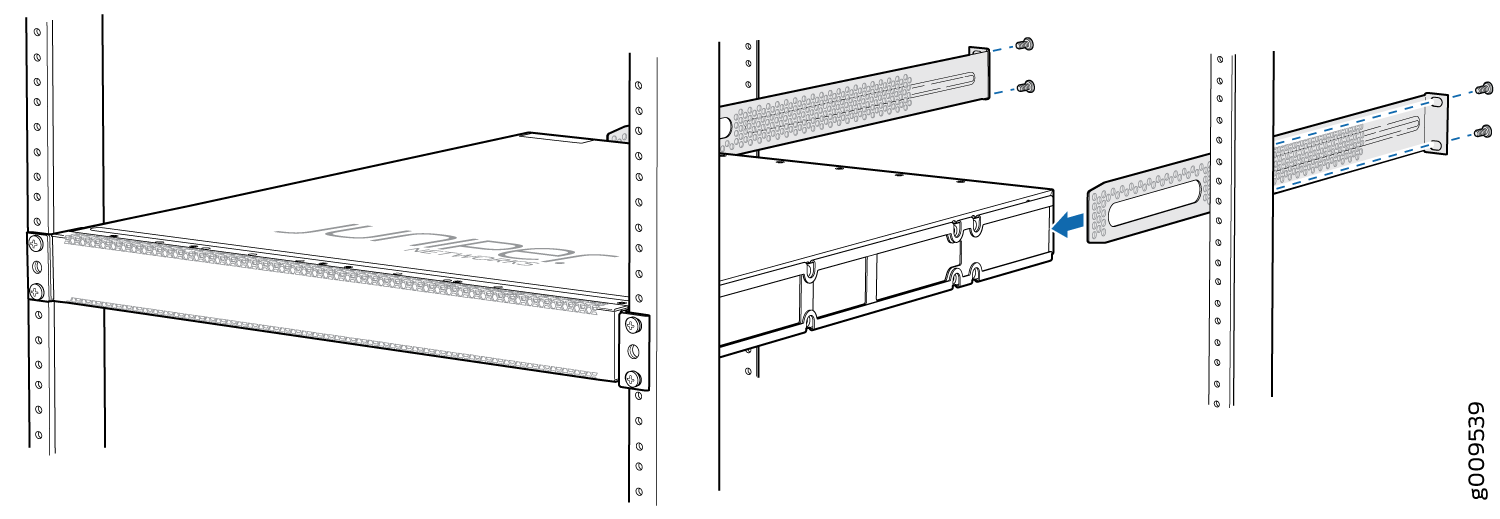

Figura 4: Deslizamiento de las cuchillas de montaje traseras en el riel
de montaje lateral
