Conexión de la SRX4200 a la alimentación

Conexión del cable de conexión a tierra de la puerta de enlace de servicios SRX4200

Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar un funcionamiento adecuado, la puerta de enlace de servicios debe estar adecuadamente conectada a tierra antes de conectar la energía. Debe proporcionar una plataforma de conexión a tierra para conectar la puerta de enlace de servicios a tierra terrestre.

La puerta de enlace de servicios conecta un cable de conexión a tierra y, luego, lo conecta al punto de conexión a tierra del chasis ubicado en el panel posterior del dispositivo mediante un tornillo de conexión a tierra M5 x 10 mm.

Debe instalar el SRX4200 en una ubicación de acceso restringido y asegurarse de que el chasis siempre esté correctamente con conexión a tierra. El SRX4200 tiene una terminal de conexión a tierra de un solo orificio proporcionada en el chasis. Véase la figura 1. En todas las circunstancias, utilice esta conexión a tierra para poner a tierra el chasis. En el caso de los sistemas alimentados por CA, también debe utilizar el cable de conexión a tierra en el cable de alimentación de CA junto con la conexión de la banda de conexión a tierra de un solo agujero. Este sistema probado cumple o supera todos los requisitos regulatorios de EMC aplicables con el terminal de conexión a tierra de un solo orificio.

PRECAUCIÓN:

Antes de conectar la alimentación a la puerta de enlace de servicios, un electricista autorizado debe conectar un cable al cable de conexión a tierra que suministra. Un cable con un lúg conectado incorrectamente puede dañar la puerta de enlace de servicios (por ejemplo, al causar un cortocircuito).

Asegúrese de que tiene disponibles las siguientes partes y herramientas:

  • Correa de conexión a tierra con descarga electrostática (ESD)

  • Destornillador Phillips (+), número 2

  • 16 Cable de conexión a tierra de cable de una sola hebra AWG (cable verde y amarillo)

  • Lug de conexión a tierra (tipo anillo, lúg TV14-6R con aislamiento de vinilo, o equivalente)

  • Un tornillo de conexión a tierra M5 x 10 mm

Para conectar la puerta de enlace de servicios a tierra terrestre:

  1. Conecte una correa de conexión a tierra de descarga electrostática (ESD) a la muñeca desnuda y conecte la correa al punto ESD del chasis.
  2. Conecte un extremo del cable de conexión a tierra a un terreno adecuado, como el bastidor en el que está montada la puerta de enlace de servicios.
  3. Coloque la lug de conexión a tierra conectada al cable de conexión a tierra sobre el punto de conexión a conexión a tierra.
  4. Asegure el cable de conexión a tierra hasta el punto de conexión a tierra con el tornillo. Véase la figura 1.

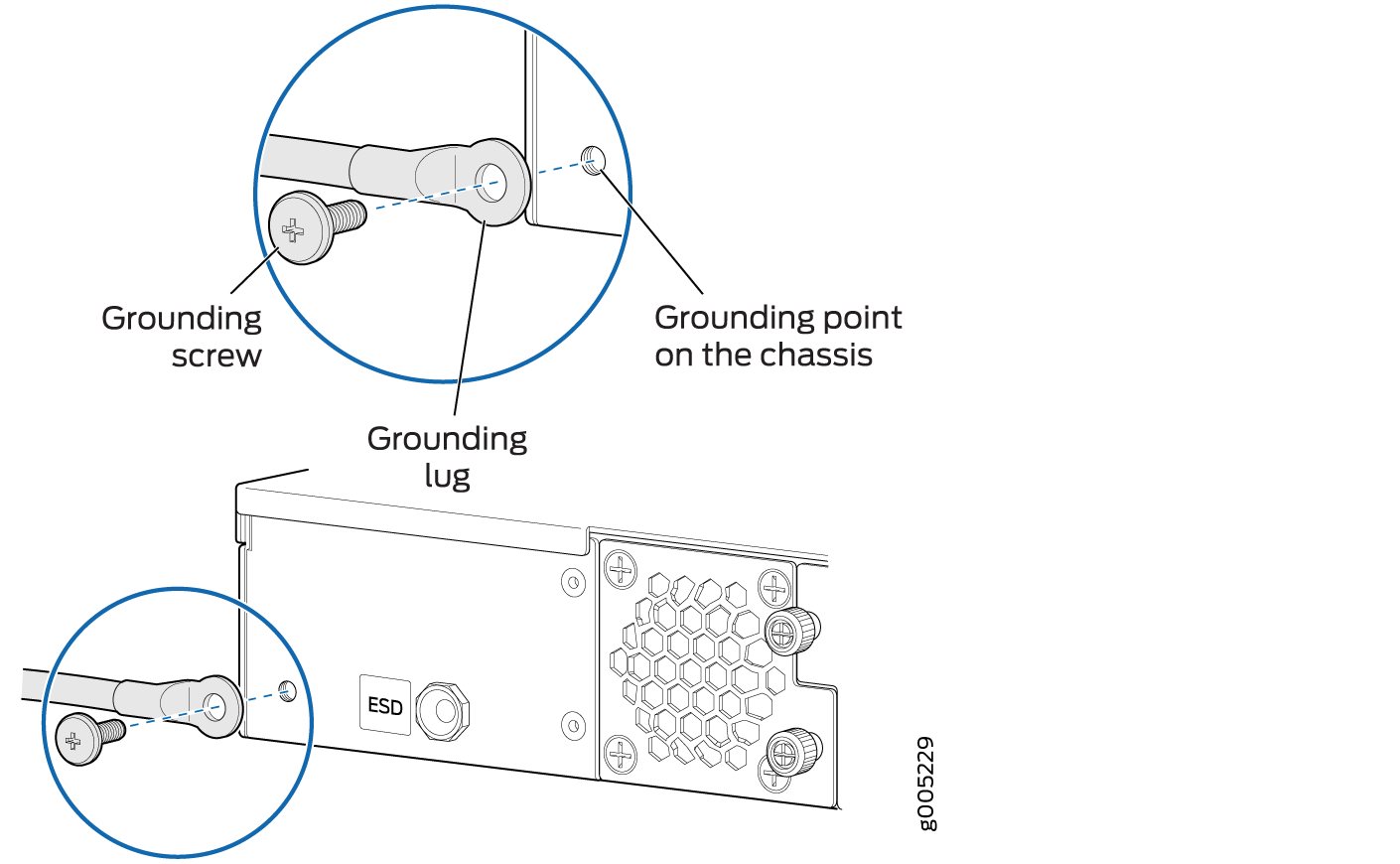

    Figura 1: Conexión del cable Connecting the Grounding Cable de conexión a tierra
  5. Vestir el cable de conexión a tierra y verificar que no toque ni bloquee el acceso a los componentes de la puerta de enlace de servicios y que no se cubre donde las personas podrían tropezar con él.
Nota:

Al quitar el chasis, apague la alimentación y desconecte el cable de conexión a tierra.

Conexión de alimentación de CA a una puerta de enlace de servicios SRX4200

Asegúrese de que tiene disponible un cable de alimentación adecuado para su ubicación geográfica para conectar la alimentación de CA a una puerta de enlace de servicios SRX4200. Antes de comenzar a conectar la alimentación de CA:

  • Asegúrese de que ha tomado las precauciones necesarias para evitar daños por descarga electrostática (ESD).

  • Asegúrese de que ha conectado el chasis del dispositivo a tierra firme.

    PRECAUCIÓN:

    Antes de conectar la alimentación a la puerta de enlace de servicios, un electricista autorizado debe conectar un cable al cable de conexión a tierra que suministra. Un cable con un lúg conectado incorrectamente puede dañar el dispositivo (por ejemplo, al causar un cortocircuito).

    Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar el funcionamiento adecuado, debe conectar correctamente el chasis de la puerta de enlace de servicios antes de conectar la energía.

Para conectar la alimentación de CA:

  1. Conecte una correa de conexión a tierra de descarga electrostática (ESD) a la muñeca desnuda y conecte la correa al punto ESD en la parte trasera del chasis.
  2. Asegúrese de que las fuentes de alimentación estén completamente insertadas en el chasis y que los pestillos estén seguros.
  3. Localice los cables de alimentación enviados con la puerta de enlace de servicios; los cables tienen enchufes adecuados para su ubicación geográfica.
  4. Inserte el extremo del acoplador del cable de alimentación en la entrada del cable de alimentación de CA en la placa frontal de la fuente de alimentación de CA.
  5. Empuje el retenedor del cable de alimentación en el cable de alimentación. Véase la figura 2.

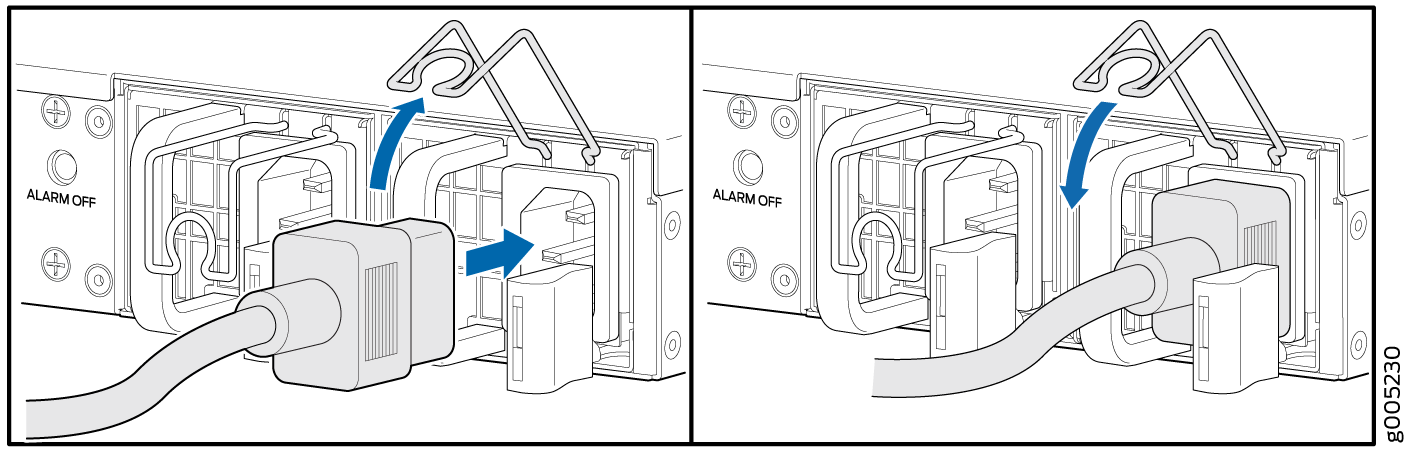

    Figura 2: Conexión de la alimentación Connecting AC Power de CA
  6. Si la salida de la fuente de alimentación de CA tiene un conmutador de alimentación, desconexión (0).
  7. Inserte el enchufe del cable de alimentación en una salida de fuente de alimentación de CA.
  8. Vista el cable de alimentación de manera adecuada. Verifique que el cable de alimentación no bloquee el escape de aire y el acceso a los componentes o cortinas de la puerta de enlace de servicios donde las personas pudieran tropezar con él.
  9. Si la salida de la fuente de alimentación de CA tiene un conmutador de alimentación, definalo en la posición de encendido (|).
  10. Repita los pasos del 4 al 8 para la segunda fuente de alimentación de CA.
  11. Verifique que los LED de CA y CC de cada fuente de alimentación estén encendidos en verde. Si el estado de error (!) El LED se ilumina de color ámbar, quite la alimentación de la fuente de alimentación y reemplace la fuente de alimentación (consulte Quitar una fuente de alimentación de CA de una puerta de enlace de servicios SRX4200). No extraiga la fuente de alimentación hasta que tenga lista una fuente de alimentación de reemplazo. Las fuentes de alimentación deben instalarse en la puerta de enlace de servicios para garantizar un flujo de aire adecuado.

Conexión de corriente continua a una puerta de enlace de servicios SRX4200

Antes de comenzar a conectar la alimentación de CC a una puerta de enlace de servicios SRX4200:

  • Asegúrese de que ha tomado las precauciones necesarias para evitar daños por descarga electrostática (ESD).

  • Asegúrese de que ha conectado el chasis a tierra firme.

    PRECAUCIÓN:

    Antes de conectar la alimentación a la puerta de enlace de servicios, un electricista autorizado debe conectar un cable al cable de conexión a tierra que suministra. Un cable con un lúg conectado incorrectamente puede dañar el dispositivo (por ejemplo, al causar un cortocircuito).

    Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar el funcionamiento adecuado, debe conectar correctamente el chasis de la puerta de enlace de servicios antes de conectar la energía.

Asegúrese de que tiene disponibles las siguientes partes y herramientas:

  • Cables de fuente de alimentación de CC (14–16 AWG) con lug de anillo (Molex 190700069 o equivalente)

  • Destornillador Phillips (+), número 2

  • Multímetro

Para conectar la alimentación de CC:

  1. Conecte una correa de conexión a tierra de descarga electrostática (ESD) a la muñeca desnuda y conecte la correa al punto ESD en la parte trasera del chasis.
  2. Compruebe que los cables de alimentación de CC estén correctamente etiquetados antes de realizar conexiones a la fuente de alimentación. En un esquema típico de distribución de energía en el que el retorno se conecta al suelo del chasis en la planta de baterías, puede usar un multímetro para verificar la resistencia de los cables DC -48V y RTN a tierra del chasis.

    • El cable con muy alta resistencia (lo que indica un circuito abierto) al suelo del chasis es negativo (–) y se instalará en el terminal de entrada de alimentación de CC V– (entrada).

    • El cable con muy baja resistencia (lo que indica un circuito cerrado) a tierra del chasis es positivo (+) y se instalará en el terminal de entrada de alimentación de CC V+ (retorno).

    PRECAUCIÓN:

    Debe asegurarse de que las conexiones de alimentación mantienen la polaridad adecuada. Los cables de fuente de alimentación pueden estar etiquetados como (+) y (–) para indicar su polaridad. No hay codificación de color estándar para cables de alimentación de CC. La codificación de colores utilizada por la fuente de alimentación de CC externa en su sitio determina la codificación de color para los cables de alimentación que se unen a los tacos de terminal en cada fuente de alimentación.
  3. Asegúrese de que el disyuntor de entrada esté abierto para que el voltaje a través de los cables del cable de fuente de alimentación de CC sea de 0 V y que los cables de cable no se activen mientras conecta la alimentación de CC.
  4. Instale el aislamiento de tubos con reducción de calor alrededor de los cables de alimentación:

    1. Deslice el tubo sobre la parte del cable donde está unido al barril de lúg. Asegúrese de que el tubo cubra el extremo del cable y el barril de la lug conectado a él.

    2. Achique el tubo con una pistola térmica. Asegúrese de calentar todos los lados del tubo de manera uniforme para que se encoja alrededor del cable firmemente.

      Nota:

      No sobrecaliente el tubo.

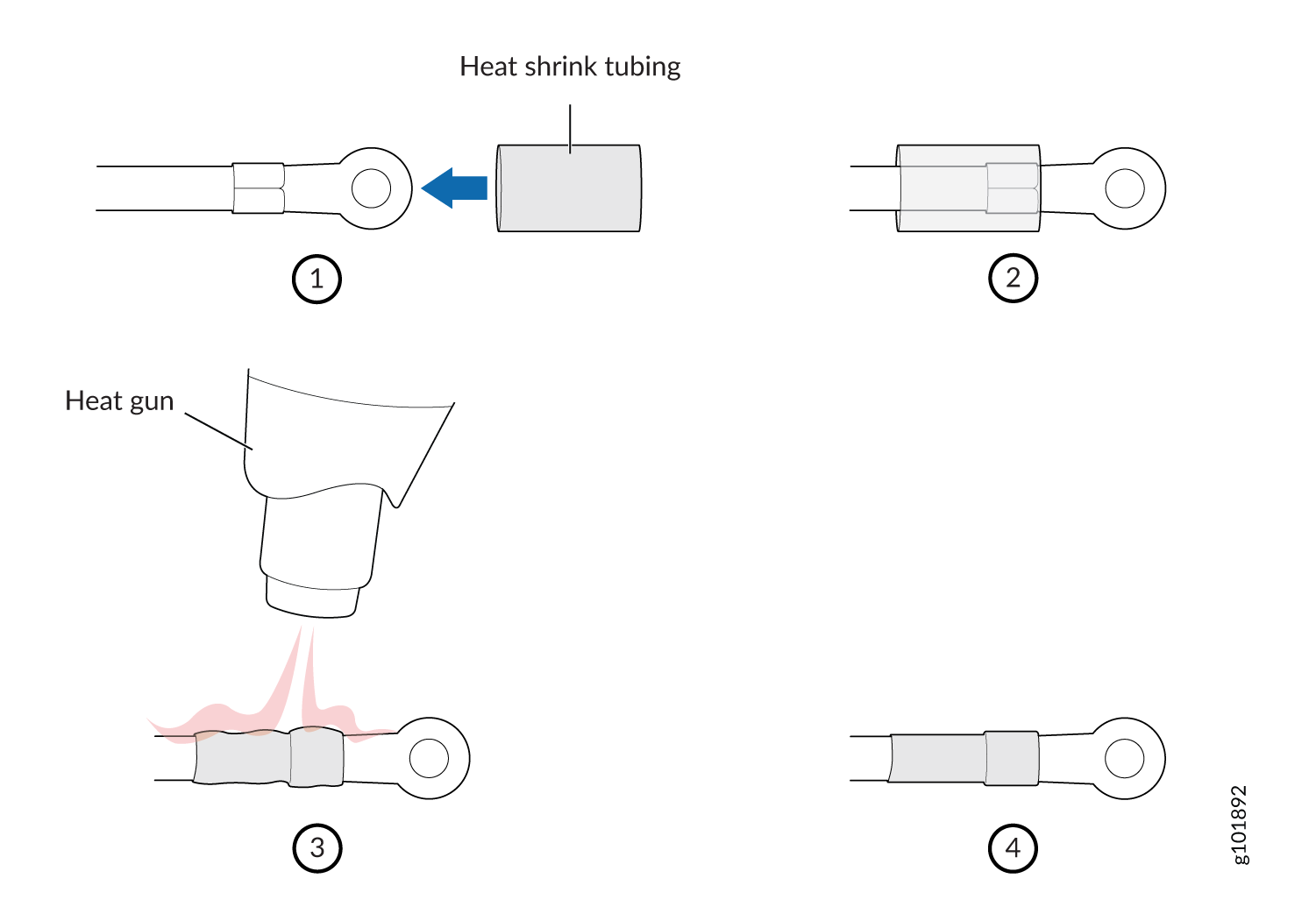

      La Figura 3 muestra cómo instalar tubos de reducción de calor.

      Figura 3: Cómo instalar tubos de reducción de calor How to Install Heat-Shrink Tubing
  5. Retire la cubierta del bloque terminal. La cubierta del bloque terminal es una pieza de plástico transparente que se ajusta a su lugar sobre el bloque terminal.
  6. Retire los tornillos de los terminales con el destornillador.
  7. Conecte cada fuente de alimentación a la fuente de alimentación. Asegure los cables de fuente de alimentación a las fuentes de alimentación mediante el atornillamiento de las anillas unidas a los cables a los terminales apropiados mediante el tornillo de los terminales.

    • Asegure el anillo del cable positivo (+) de la fuente de alimentación de CC al terminal V+ de la fuente de alimentación de CC.

    • Asegure el anillo del cable de fuente de alimentación de CC negativo (–) al terminal V- de la fuente de alimentación de CC.

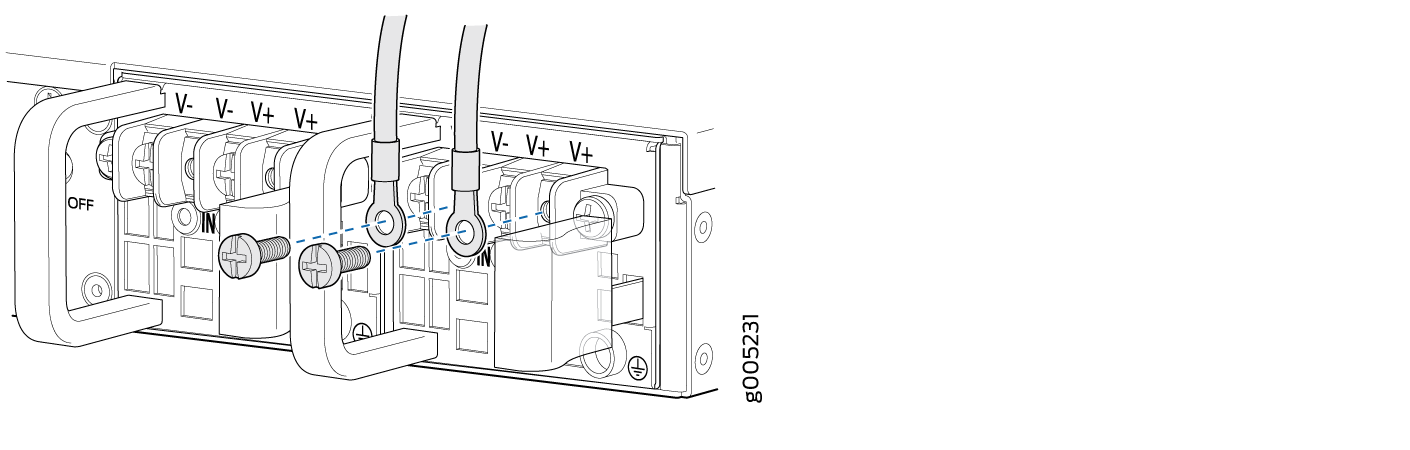

    Figura 4: Conexión de la alimentación Connecting DC Power de CC
  8. Apriete los tornillos de los terminales de alimentación hasta que se apriete con el destornillador. No se abaste.
  9. Reemplace la cubierta del bloque de terminal.
  10. Cierre el disyuntor de entrada.
  11. El dispositivo se enciende tan pronto como se proporciona alimentación a la fuente de alimentación.
  12. Verifique que los indicadores LED de IN y OUT de la fuente de alimentación estén encendidos en verde y estén encendidos de manera constante.
