Sistema de energía QFX5220

Las fuentes de alimentación de los modelos QFX5220 son unidades extraíbles e insertables en caliente (FRU). Puede instalar fuentes de alimentación de reemplazo sin apagar el dispositivo ni interrumpir la función de conmutación. Las fuentes de alimentación se instalan en la fábrica y se envían con el chasis. Todas las fuentes de alimentación para QFX5220 son de 1600 W; sin embargo, las fuentes de alimentación para el QFX5220-32CD y el QFX5220-128C no son intercambiables.

PRECAUCIÓN:

Utilice únicamente la fuente de alimentación para su número de modelo y flujo de aire. No mezcle fuentes de alimentación con diferente flujo de aire o diferente potencia. El sistema activa una alarma cuando se inserta en el chasis una fuente de alimentación con un flujo de aire o una potencia diferentes.

Las fuentes de alimentación para el QFX5220 se encuentran en el panel FRU. Vea la Figura 1 y la Figura 2.

Nota:

Un chasis QFX5220 debe tener un mínimo de un PSM disponible para una fila. Las configuraciones de PEM aceptables con dos PEM son (0,2), (0,3), (1,2) y (1,3), mientras que las configuraciones con dos PEM que no se admiten son (0,1), (2,3).

Figura 1: Panel FRU QFX5220-128C Cooling system schematic with fans expelling hot air, honeycomb panels for airflow, and grounding points for safety.
1

Fuentes de alimentación

3

Terminal de puesta a tierra de protección del chasis

2

Ventiladores

Figura 2: Panel FRU de QFX5220-32CD Rear view diagram of server hardware showing power supply units at both ends and cooling fans in the center for airflow management.
1

Fuentes de alimentación

2

Ventiladores

Descripción de los módulos de fuente de alimentación de CA QFX5220

El QFX5220-32CD se envía con dos fuentes de alimentación; el QFX5220-128C se suministra con cuatro fuentes de alimentación. Aunque cada modelo puede funcionar con el número mínimo de fuentes de alimentación (una para QFX5220-32CD, dos para QFX5220-128C), se requiere que las fuentes de alimentación máximas tengan redundancia. Consulte la Figura 3 y la Figura 4 para ver ejemplos de estos módulos de suministro de alimentación.

Figura 3: Fuente de alimentación de CA de 1600 W para QFX5220-32CD QSFP transceiver module with latch mechanism for high-speed data transmission in networking equipment.
Figura 4: Fuente de alimentación de CA de 1600 W para QFX5220-128C 1600-W AC Power Supply for QFX5220-128C
1

Conector de alimentación

3

Palanca de expulsión

2

LED de alimentación

4

Asa

Una fuente de alimentación de CA para el QFX5220 es de 1600 W. Sin embargo, las fuentes de alimentación para el QFX5220-32CD y el QFX5220-128C no son intercambiables. Asegúrese de utilizar la fuente de alimentación correcta para la variante de producto del chasis (consulte la tabla 1).

La fuente de alimentación proporciona flujo de aire de FRU a puerto o de puerto a FRU, según el modelo y la variante que compre. Las fuentes de alimentación tienen indicadores codificados por colores para indicar la dirección del flujo de aire.

Tabla 1: Resumen de la fuente de alimentación de CC

Modelo

Número de producto

Dirección del flujo de aire

Indicador de color

QFX5220-32CD

JPSU-1600W-1UACAFI

Entrada de flujo de aire (puerto de entrada de FRU)

Mango azul celeste de Juniper

JPSU-1600W-1UACAFO

Salida de flujo de aire (puerto a FRU)

Mango dorado de Juniper

QFX5220-128C

JPSU-1600W-AC-AFO

Salida de flujo de aire (puerto a FRU)

Mango dorado de Juniper

PRECAUCIÓN:

Compruebe que la dirección del flujo de aire en el mango de la fuente de alimentación coincida con la dirección del flujo de aire en el chasis. Asegúrese de que cada fuente de alimentación que instale en el chasis tenga la misma dirección de flujo de aire. Si instala fuentes de alimentación con dos direcciones de flujo de aire diferentes, Junos OS activa una alarma. Si necesita convertir el patrón de flujo de aire en un chasis, debe cambiar todos los ventiladores y fuentes de alimentación a la vez para usar la nueva dirección.

Para evitar lesiones eléctricas, siga cuidadosamente las instrucciones en Conexión del QFX5220 a la alimentación.

Especificaciones de alimentación de CA de QFX5220

En la tabla 2 se describen las especificaciones de alimentación de CA para un QFX5220.

Tabla 2: Especificaciones de alimentación de CA para un QFX5220

Artículo

Especificación

Voltaje de entrada de CA

QFX5220-32CD

QFX5220-128C

Rango de funcionamiento: 100 - 240 VAC

Rango de funcionamiento: 100 / 240 VAC

Frecuencia de línea de entrada de CA

De 50 a 60 Hz

Clasificación de corriente de entrada de CA

QFX5220-32CD

12,7 A a 100-127 VAC

9,4 A a 200-240 VAC

QFX5220-128C

19,36 A a 100-127 VCA

10,95 A a 200-240 VAC

Consumo de energía típico

QFX5220-32CD

220-240 V: 310-W

QFX5220-128C

220-240 V: 942-W

Máximo consumo de energía

QFX5220-32CD

220-240 V: 834-W

QFX5220-128C

220-240 V: 1506-W

Nota:

El consumo de energía típico se mide a temperatura ambiente de 25 °C con DAC y a carga del 50 % con tráfico de IMIX, excluyendo los transceptores para QFX5220-32CD. El consumo de energía está sujeto a condiciones de operación y variaciones de unidad a unidad. El consumo máximo de energía se mide a temperatura ambiente de 40 °C con óptica de SR y a carga del 100 % con tráfico de IMIX.

Los modelos de CA QFX5220-128C utilizan cables de alimentación con acopladores tipo C13, consulte Especificaciones del cable de alimentación de CA con acoplador tipo C13. El modelo de CA QFX5220-32CD utiliza cables de alimentación con acopladores tipo C15, consulte Especificaciones del cable de alimentación de CA con acoplador tipo C15.

Especificaciones del cable de alimentación AC con acoplador tipo C13

Los cables de alimentación de CA desmontables se envían con el chasis, si los incluye como parte de su pedido. El acoplador es tipo C13 como se describe en la norma 60320 de la Comisión Electrotécnica Internacional (IEC). El extremo del enchufe del cable de alimentación encaja en la toma de corriente estándar para su ubicación geográfica.

Nota:

En América del Norte, los cables de alimentación de CA no deben exceder los 14,75 pies (aproximadamente 4,5 metros) de largo, para cumplir con las secciones 400-8 (NFPA 75, 5-2.2) y 210-52 del Código Eléctrico Nacional (NEC) y la sección 4-010(3) del Código Eléctrico Canadiense (CEC). Los cables que se pueden pedir para los conmutadores de la serie QFX cumplen con las normas.

En la tabla 3 se enumeran las especificaciones del cable de alimentación de CA proporcionadas para cada país o región.

Tabla 3: Especificaciones del cable de alimentación de CA

País o región

Especificaciones eléctricas

Estándares de enchufe

Número de modelo de Juniper enviado

Número de modelo de repuesto de Juniper

Gráfico

Australia

250 VCA, 10 A, 50 Hz

AS/NZ 3109-1996

CG_CBL-C13-06-AU

CBL-EX-PWR-C13-AU

China

250 VCA, 10 A, 50 Hz

GB 1002-1996

CG_CBL-C13-06-CH

CBL-EX-PWR-C13-CH

Europa (excepto Italia, Suiza y Reino Unido)

250 VCA, 10 A, 50 Hz

CEE (7) VII

CG_CBL-C13-06-UE

CBL-EX-PWR-C13-EU

Italia

250 VCA, 10 A, 50 Hz

CEI 23-16/VII

CG_CBL-C13-06-IT

CBL-EX-PWR-C13-IT

Japón

125 VCA, 12 A, 50 Hz o 60 Hz

JIS C8303

CG_CBL-C13-06-JP

CBL-EX-PWR-C13-JP

América del Norte

125 VCA, 13 A, 60 Hz

EN 60320 C13

NEMA 5-15P

CG_CBL-C13-06-US

CBL-EX-PWR-C13-US

India

250 VCA, 10 A, 50 Hz

IS 1293 Tipo IND/3

CG_CBL-C13-06-IN

CBL-EX-PWR-C13-IN

Corea del Sur

250 VCA, 10 A, 60 Hz

KS C 8305

60227-5 IEC 60227-7 IEC

CG_CBL-C13-06-KR

CBL-EX-PWR-C13-KR

Suiza

250 VCA, 10 A, 50 Hz

SEV 1011 SEV 1991; EN 60320 C13

CG_CBL-C13-06-SZ

CBL-EX-PWR-C13-SZ

Reino Unido

250 VCA, 10 A, 50 Hz

BS 1363/A

CG_CBL-C13-06-Reino Unido

CBL-EX-PWR-C13-Reino Unido

Especificaciones del cable de alimentación AC con acoplador tipo C15

Los cables de alimentación de CA desmontables se envían con el chasis, si los incluye como parte de su pedido. Algunos enchufes específicos de un país solo están disponibles como pedidos de repuesto. El acoplador es tipo C15 como se describe en la norma 60320 de la Comisión Electrotécnica Internacional (IEC). El extremo del enchufe del cable de alimentación encaja en la toma de corriente estándar para su ubicación geográfica.

Nota:

En América del Norte, los cables de alimentación de CA no deben exceder los 14,75 pies (aproximadamente 4,5 metros) de largo para cumplir con las secciones 400-8 (NFPA 75, 5-2.2) y 210-52 del Código Eléctrico Nacional (NEC) y la sección 4-010(3) del Código Eléctrico Canadiense (CEC). Los cables que se pueden pedir para los conmutadores de la serie QFX cumplen con estas directrices.

En la tabla 4 se enumeran las especificaciones del cable de alimentación de CA proporcionadas para cada país o región.

Tabla 4: Especificaciones del cable de alimentación de CA

País o región

Especificaciones eléctricas

Estándares de enchufe

Número de modelo de Juniper

Número de modelo de repuesto de Juniper

Gráfico

Argentina

250 VCA, 10 A, 50 Hz

IRAM 2073 Tipo AR/3

CBL-PWR-C15M-HITEMP-AR

Australia

250 VCA, 10 A, 50 Hz

AS/NZS 3112-2000 tipo SAA/3

CG_CBL-C15-02-AU

CBL-PWR-C15M-HITEMP-AU

Brasil

250 VCA, 10 A, 50 Hz

NBR 14136 Tipo BR/3

CBL-PWR-C15M-HITEMP-BR

China

250 VCA, 10 A, 50 Hz

GB 2099/GB 1002 Tipo RRP/3

CG_CBL-C15-02-CH

CBL-PWR-C15M-HITEMP-CH

Europa (excepto Italia, Suiza y Reino Unido)

250 VCA, 10 A, 50 Hz

CEE (7) VII Tipo VIIG

CG_CBL-C15-02-UE

CBL-PWR-C15M-HITEMP-EU

Europa (excepto Italia, Suiza y Reino Unido)

250 VCA, 10 A, 50 Hz

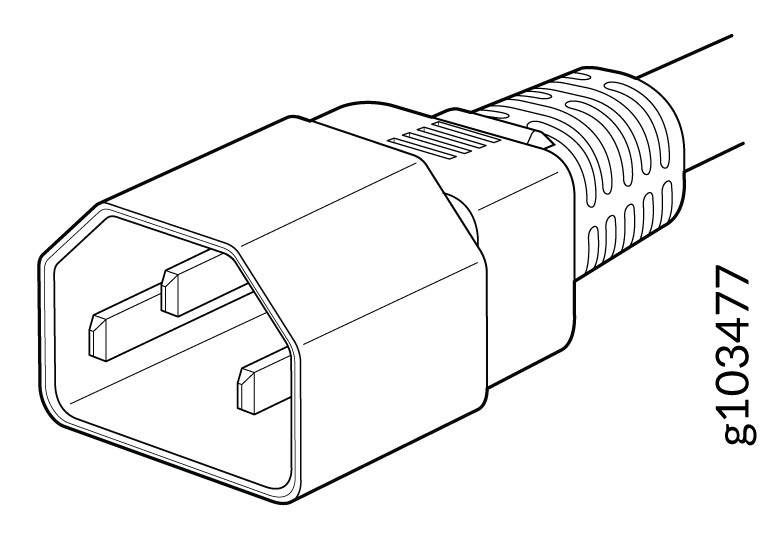

Cable de conexión de Europa - Recto, enchufe C15 (EN 60320) a conector C14 (EN 60320) -

CBL-PWR-C15-C14-EU



Italia

250 VCA, 10 A, 50 Hz

CEI 23-16 Tipo I/3G

CG_CBL-C15-02-IT-CH

CBL-PWR-C15M-HITEMP-IT

Japón

125 VCA, 15 A, 50 Hz

JIS 8303 Tipo 498GJ

CG_CBL-C15-02-JP

CBL-PWR-C15M-HITEMP-JP

América del Norte

125 VCA, 15 A, 50 Hz

NEMA 5-15 Tipo 498G

CG_CBL-C15-02-US

CBL-PWR-C15M-HITEMP-US

América del Norte

125 VCA, 15 A, 50 Hz

Cable de conexión de EE. UU. - Recto, enchufe C15 (EN 60320) a conector C14 (EN 60320)

CBL-PWR-C15-C14-US

CBL-PWR-C15M-HITEMP-US



Sudáfrica e India

250 VCA, 10 A, 50 Hz

SABS 164/1:1992 Tipo ZA/3

CBL-PWR-C15M-HITEMP-SA

Corea del Sur y algunas partes de Europa

250 VCA, 10 A, 50 Hz

CEE(7) VII Tipo VIIG

CBL-PWR-C15M-HITEMP-KR

Suiza

250 VCA, 10 A, 50 Hz

SEV 1011/6534-2 Tipo 12G

CG_CBL-C15-02-SZ

CBL-PWR-C15M-HITEMP-SZ

Reino Unido

250 VCA, 10 A, 50 Hz

BS 1363/A Tipo BS89/13

CG_CBL-C15-02-UK

CBL-PWR-C15M-HITEMP-UK

Indicadores LED de la fuente de alimentación de CA QFX5220

El QFX5220-128C utiliza un único LED bicolor para indicar el estado de alimentación. La figura 5 muestra la ubicación del LED en el JPSU-1600W-AC-AFO y la tabla 9 explica el comportamiento del LED en las fuentes de alimentación QFX5220-128C.

Figura 5: LED del módulo de fuente de alimentación para QFX5220-128C Technical drawing of an electronic component with a fan on the left, IEC C14 power inlet on the right, labeled part 1.
1

LED de estado

El QFX5220-32CD utiliza tres LED para indicar el estado de la alimentación. La Figura 6 muestra la ubicación de los LED en la fuente de alimentación JPSU-1600W-1UAC.

Figura 6: Indicadores LED del módulo de fuente de alimentación para QFX5220-32CD Technical diagram of a machinery or electronics system with labeled parts 1, 2, and 3 detailing internal components.
1

La entrada de CA está bien

3

Condición de falla

2

La salida de CC está bien

En la tabla 5 se describe el comportamiento del LED en las fuentes de alimentación de CA QFX5220-32CD.

Tabla 5: Indicadores LED de la fuente de alimentación de CA en un CD QFX5220-32

LED

Color

Estado

Descripción

La entrada de CA está bien

Apagado

Desactivado

La fuente de alimentación está desconectada de la alimentación o no entra energía en la fuente de alimentación.

Verde

Encendido constante

La energía está entrando en la fuente de alimentación.

La salida de CC está bien

Apagado

Desactivado

La fuente de alimentación está desconectada de la alimentación o la fuente de alimentación no envía la alimentación correctamente.

Verde

Encendido constante

La fuente de alimentación envía energía correctamente.

Falla

Ámbar

Encendido constante

Se ha detectado un error en la fuente de alimentación. Reemplace la fuente de alimentación lo antes posible. Para mantener un flujo de aire adecuado a través del chasis, deje la fuente de alimentación instalada en el chasis hasta que esté listo para reemplazarla.

Parpadeando

La fuente de alimentación es un modelo no válido.

Nota:

Si los LED de entrada y salida no están encendidos, el cable de alimentación de CA no está instalado correctamente o el fusible de la fuente de alimentación ha fallado. Si el LED de entrada está encendido y el LED de salida está apagado, la fuente de alimentación de CA está instalada correctamente, pero la fuente de alimentación tiene una falla interna.

Descripción de la fuente de alimentación de CC QFX5220

Las fuentes de alimentación de CC en el QFX5220 (consulte la Figura 7 y la Figura 8) son unidades extraíbles en caliente e insertables en caliente reemplazables en campo (FRU) que se instalan sin apagar el dispositivo ni interrumpir la función de conmutación. Las fuentes de alimentación instaladas de fábrica en ambos modelos son de 1600 W, pero no son intercambiables. El conmutador QFX5220-128C tiene cuatro fuentes de alimentación y el QFX5220-32CD se suministra con dos fuentes de alimentación. Cada fuente de alimentación proporciona 1600 W de potencia al chasis.

Ambas fuentes de alimentación tienen el doble de la cantidad de fuentes de alimentación necesarias para alimentar todos los componentes del conmutador, lo que se conoce comoredundancia 2 n. Cuando el conmutador tiene todas las fuentes de alimentación instaladas, el conmutador tiene redundancia de alimentación completa. Si una fuente de alimentación falla o se retira, una segunda fuente de alimentación equilibra la carga eléctrica sin interrupción. Para obtener más información sobre las características de redundancia, consulte Redundancia de componentes de QFX5220. Cada fuente de alimentación proporciona una salida de 12 V CC con un voltaje de espera de 12 V CC.

Figura 7: Fuente de alimentación de CC en QFX5220-128C DC Power Supply in QFX5220-128C
1

LED de alimentación

3

Asa

2

Palanca eyectora

Figura 8: Fuente de alimentación de CC en QFX5220-32CD Technical line drawing of a PSU with connectors, handle, ventilation, and label g051062.
PRECAUCIÓN:

Compruebe que la dirección del flujo de aire en el mango de la fuente de alimentación coincida con la dirección del flujo de aire en el chasis. Asegúrese de que cada fuente de alimentación que instale en el chasis tenga la misma dirección de flujo de aire. Si instala fuentes de alimentación con dos direcciones de flujo de aire diferentes, Junos Evolved activa una alarma. Si necesita convertir el patrón de flujo de aire en un chasis, debe cambiar todos los ventiladores y fuentes de alimentación a la vez para usar la nueva dirección.

La Tabla 6 muestra las características de la fuente de alimentación y la dirección del flujo de aire.

Tabla 6: Resumen de la fuente de alimentación de CC

Modelo

Potencia

Número de producto

Dirección del flujo de aire

Color del mango de la fuente de alimentación

QFX5220-128C

1600 W

JPSU-1600W-DC-AFO

Salida de flujo de aire (puerto a FRU)

Oro de Juniper

QFX5220-32CD

1600 W

JPSU-1600W-1UDCAFI

Entrada de flujo de aire (puerto de entrada de FRU)

Mango azul celeste de Juniper

1600 W

JPSU-1600W-1UDCAFO

Salida de flujo de aire (puerto a FRU)

Mango dorado de Juniper

Recomendamos que la fuente de CC de la instalación de 48 VCC esté equipada con un disyuntor de 40 A (-48 VCC) como mínimo, o según lo requiera el código local.

Para evitar lesiones eléctricas, siga cuidadosamente las instrucciones en Mantenimiento del sistema de alimentación QFX5220 .

Especificaciones de alimentación de CC de QFX5220

En la tabla 7 se describen las especificaciones de alimentación de CC para la versión de CC de un conmutador QFX5220.

Tabla 7: Especificaciones de alimentación de CC para un conmutador QFX5220

Artículo

Modelo

Especificaciones

Voltaje de entrada de CC


  • Voltaje nominal de funcionamiento: VDC -48 VDC a -60 VDC

  • Rango de voltaje de funcionamiento: –40 VDC a –72 VDC

Corriente nominal de entrada de CC

QFX5220-128C

QFX5220-32CD

40 A máximo

Consumo de energía típico

QFX5220-32CD

328-W

QFX5220-128C

955 W

Máximo consumo de energía

QFX5220-32CD

860 W

QFX5220-128C

1530 W

Nota:

El consumo de energía típico se mide a temperatura ambiente de 25 °C con DAC y a carga del 50 % con tráfico de IMIX, excluyendo los transceptores para QFX5220-32CD. El consumo de energía está sujeto a condiciones de operación y variaciones de unidad a unidad. El consumo máximo de energía se mide a temperatura ambiente de 40 °C con óptica de SR y a carga del 100 % con tráfico de IMIX.

Recomendamos que la fuente de CC de la instalación de 48 VCC esté equipada con un disyuntor de 40 A (-48 VCC) como mínimo, o según lo requiera el código local.

Especificación del cable de alimentación de CC QFX5220-128C

Las fuentes de alimentación de CC QFX5220-128C requieren un conector tipo D-Sub 3W3. Los tres pines del conector proporcionan conexiones de entrada (–), retorno (+) y tierra de –48 VCC a la fuente de alimentación.

Nota:

Los cables de alimentación de CC en ángulo recto opcionales, CBL-JNP-PWR-DSUB2 y CBL-JNP-PWR-DSUB3, no incluyen un cable de conexión a tierra. Independientemente del cable de alimentación de CC que utilice, debe conectar el QFX5220 a tierra antes de conectarlo a la alimentación, mediante el procedimiento descrito en Conexión a tierra del QFX5220-128C.

Los cables de alimentación de CC de 4 m (aproximadamente 13,1 pies) de largo cada uno se suministran con el QFX5220-128C. Los cables provistos incluyen el conector de tres pines en un extremo y tres cables aislados en el extremo opuesto, para la conexión al sistema de distribución de energía de CC del sitio.

En la tabla 8 se enumeran las especificaciones de los cables de alimentación de CC QFX5220-128C.

Tabla 8: Especificaciones del cable de alimentación de CC QFX5220-128C

Número de modelo de Juniper

Función de cable

Color del aislamiento

Tamaño del cable

CBL-JNP-PWR-DSUB (cable recto)

–Entrada de 48 VCC (–)

Azul

8 AWG (8,4 mm²), 90° C

Retorno (+)

Negro

8 AWG (8,4 mm²), 90° C

Tierra

Verde y amarillo

8 AWG (8,4 mm²), 90° C

CBL-JNP-PWR-DSUB2 (cable en ángulo recto) –Entrada de 48 VCC (–) Azul 8 AWG (8,4 mm²), 90° C
Retorno (+) Negro 8 AWG (8,4 mm²), 90° C

CBL-JNP-PWR-DSUB3

(Cable FT4 de ángulo recto con clasificación de llama vertical)

–Entrada de 48 VCC (–) Gris 8 AWG (8,4 mm²), 90°
Retorno (+) Gris 8 AWG (8,4 mm²), 90° C
Advertencia:

Para conexiones de cableado de campo, utilice únicamente conductores de cobre.

Advertencia:

Los cables de alimentación no deben bloquear el acceso a los componentes de QFX5220 ni cubrir donde las personas puedan tropezar con ellos.

PRECAUCIÓN:

Debe asegurarse de que las conexiones eléctricas mantengan la polaridad adecuada. Los cables de la fuente de alimentación pueden estar etiquetados como (+) y (–) para indicar su polaridad. No existe una codificación de colores estándar para los cables de alimentación de CC. El código de colores utilizado por la fuente de alimentación de CC externa en su sitio puede ser diferente del código de colores de los cables del cable de alimentación de CC provisto con el chasis.

LED de fuente de alimentación de CC QFX5220-128C

La figura 9 muestra la ubicación del LED de estado en la fuente de alimentación de CC QFX5220-128C.

Figura 9: LED DC Power Supply LED de la fuente de alimentación de CC
1

LED de estado

En la tabla 9 se describe el comportamiento del LED de estado en las fuentes de alimentación QFX5220-128C.

Tabla 9: Indicadores LED de la fuente de alimentación de CC en un QFX5220-128C

LED Color

Estado

Descripción

Apagado

Desactivado

La fuente de alimentación está desconectada de la alimentación o no entra energía en la fuente de alimentación.

Verde

Encendido constante

La fuente de alimentación funciona correctamente.

Ámbar

Encendido constante

Se produjo una falla o un error en la fuente de alimentación. Reemplace la fuente de alimentación lo antes posible. Para mantener un flujo de aire adecuado a través del chasis, deje la fuente de alimentación instalada en el chasis hasta que esté listo para reemplazarla.

Puede obtener información adicional sobre el estado de los módulos de alimentación utilizando el show chassis environment pem. Por ejemplo:

QFX5220-32CD-D LED de alimentación de CC

La Figura 10 muestra la ubicación de los indicadores LED de estado de la fuente de alimentación.

Figura 10: Indicadores LED de estado de QFX5220-32CD-D Technical diagram of an electronic device showing input IN, output OUT, and current I terminals, V+ and V- voltage connections, cooling fans, and label g051075.
1

Entrada OK

3

Falla

2

Salida OK

En la tabla 10 se describe el comportamiento del LED de estado en las fuentes de alimentación QFX5220-32CD.

Tabla 10: Indicadores LED de la fuente de alimentación de CC en un CD QFX5220-32

Estado

LED Color

Descripción

Entrada OK

Desactivado

La fuente de alimentación está desconectada de la alimentación o no entra energía en la fuente de alimentación.

Verde, encendido constante

El voltaje de entrada está presente y está dentro del rango.

Salida OK

Desactivado

La fuente de alimentación funciona al límite de potencia o tiene sobrecorriente.

Verde, encendido constante

La fuente de alimentación funciona correctamente.

Falla

Ámbar, encendido constantemente

Se produjo una falla o un error en la fuente de alimentación. Reemplace la fuente de alimentación lo antes posible. Para mantener un flujo de aire adecuado a través del chasis, deje la fuente de alimentación instalada en el chasis hasta que esté listo para reemplazarla.

Ámbar, parpadeando

La fuente de alimentación no es válida. Compruebe el número de modelo.
