Paneles de puerto QFX5200

Panel de puerto QFX5200-32C y QFX5200-32C-L

El panel de puertos de QFX5200-32C y QFX5200-32C-L admite velocidades de configuración de puerto de 100, 50, 40, 25 o 10 Gigabit Ethernet. El QFX5200-32C y QFX500-32C-L utilizan enchufables plus de factor de forma pequeño cuádruple (QSFP28) de 28 Gbps que se configuran como puertos 100 Gigabit Ethernet de forma predeterminada. Cualquiera de los 32 puertos del 0 al 31 se puede configurar como enlaces ascendentes o como puertos de acceso.

La figura 1 muestra el panel de puertos de QFX5200-32C y QFX5200-32C-L.

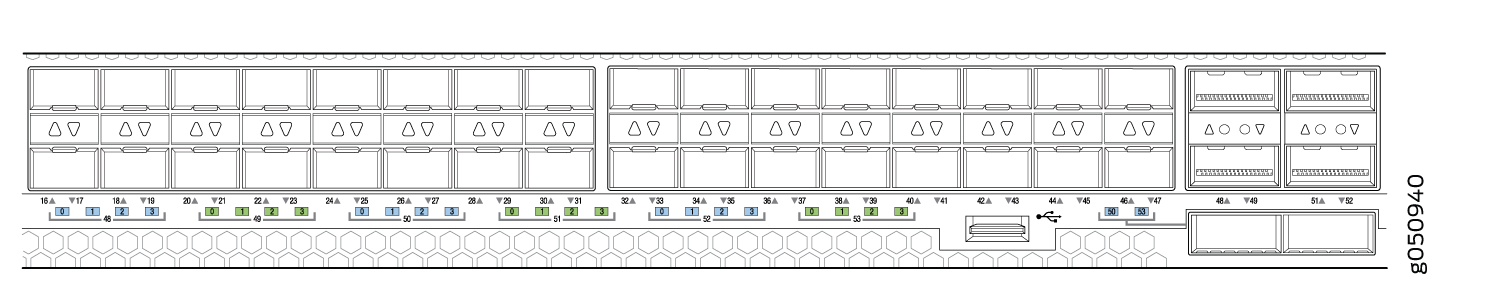

Figura 1: Panel de puertos QFX5200-32C y QFX5200-32C-L Diagram of a network hardware panel with labeled components: GM Ethernet port, PPS OUT connector, 10M OUT connector, numbered high-speed ports 4-31, and grounding point.
1

Conexión RJ45 al reloj gran maestro

4

32 puertos QSFP28

2

Conexión de salida de 1 pulso por segundo (PPS) para mensajes de temporización

5

Terminal de descarga electrostática (ESD)

3

Reloj de salida a 10 Mhz

En este tema, se describe lo siguiente:

Puertos de red

Los puertos de red QFX5200-32C y QFX5200-32C-L ( 0 a 31) admiten:

  • Transceptores QSFP28 de 100 Gbps

  • Transceptores QSFP+ de 40 Gbps

  • Cables ópticos activos (AOC) de 100 Gbps

    Nota:

    Para interoperabilidad con otros conmutadores de la serie QFX, asegúrese de que la detección automática de velocidad en el QFX5200-32C esté deshabilitada.

  • AOC de 40 Gbps

  • Cables de cobre de conexión directa (DAC) QSFP28

  • Cables QSFP+ DAC

  • (Solo QFX5200-32C) Cables de ruptura de cobre de conexión directa (DACBO) de QSFP+ a QSFP+ (100 Gbps se separan a 50 Gbps o 25 Gbps)

  • (Solo QFX5200-32C) Cables QSFP+ a SFP+ DACBO (40 Gbps se separan de 10 Gbps)

A partir de Junos OS versión 19.3R1, también puede usar un adaptador de QSFP+ a SFP+ (QSA) en los puertos QSFP+ para proporcionar velocidades de 40 Gigabit Ethernet o de 4 x 10 Gigabit Ethernet.

Canalización de interfaces

Para el tráfico descendente, el QFX5200-32C tiene 32 puertos físicos o 128 lógicos (32 x 4) que se pueden usar para la canalización de puertos. Los puertos 100 Gigabit Ethernet se pueden canalizar mediante cables de conexión a 2 puertos 50 Gigabit Ethernet descendentes independientes o a 4 puertos 25 Gigabit Ethernet independientes. Los puertos 100 Gigabit Ethernet predeterminados también se pueden configurar como 40 Gigabit Ethernet y, en esta configuración, pueden funcionar como puertos 40 Gigabit Ethernet dedicados o se pueden canalizar a 4 puertos 10 Gigabit Ethernet independientes mediante cables de desconexión.

Los puertos QFX5200-32C admiten la canalización automática a partir de Junos OS versión 15.1X53-D230.

El QFX5200-32C-L admite la canalización por configuración a partir de la versión 18.3R1 de Junos OS evolucionado.

LED del puerto de red

La configuración de LED de vínculo o actividad para los conmutadores QFX5200-32C y QFX5200-32C-L utiliza LED de dos colores. El LED del vínculo indica actividad del vínculo o una falla. Consulte la Tabla 1.

Tabla 1: Ubicaciones de los puertos de acceso y LED de enlace ascendente de QFX5200-32C y QFX5200-32C-L

Tipo de puerto

Indicadores

Ubicación

QSFP28 y QSFP+

Canalización del estadodel vínculode velocidad

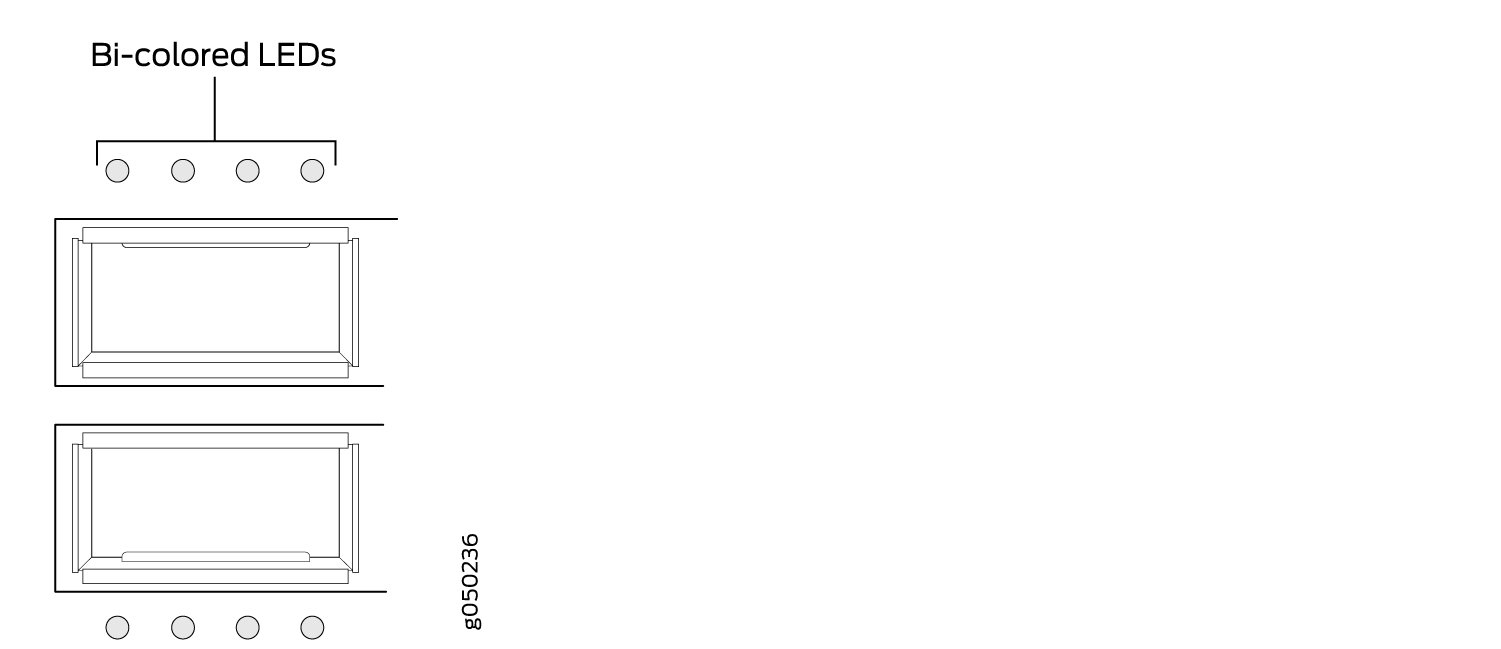

Figura 2: LED de puerto QFX5200-32C y QFX5200-32C-L QFX5200-32C and QFX5200-32C-L Port LEDs

En la tabla 2 se describe cómo interpretar los indicadores LED del puerto QSFP28.

Tabla 2: Indicadores LED de puerto de red en puertos QSFP28 en un conmutador QFX5200-32C y QFX5200-32C-L

Color

Estado

Descripción de QFX5200-32C y QFX5200-32C-L

Apagado

Desactivado

El puerto está deshabilitado administrativamente, no hay energía, el vínculo no funciona o hay una falla.

Cuando se configura para 25 Gigabit Ethernet, el LED permanece apagado solo si los cuatro vínculos de interconexión QSFP+ de 25 Gigabit Ethernet están inactivos.

Verde

Encendido constante

Se establece un vínculo, pero no hay actividad de vínculo.

Cuando se configura para 25 Gigabit Ethernet, el LED se ilumina en verde cuando se establece al menos uno de los cuatro vínculos de interconexión QSFP+ de 25 Gigabit Ethernet.

Parpadeando

Se establece un vínculo y hay actividad de vínculo.

Cuando se configura para 25 Gigabit Ethernet, el LED se ilumina en verde cuando se establece al menos uno de los cuatro vínculos de interconexión QSFP+ de 25 Gigabit Ethernet.

Ámbar

Parpadeando

La baliza está habilitada en el puerto.

Como se muestra en la tabla 3, hay cuatro LED bicolores para cada puerto QSFP+. El primer LED se utiliza y los LED restantes no se usan cuando la interfaz está configurada para 100 Gigabit Ethernet y conectada a un transceptor QSFP28. Los cuatro indicadores LED se utilizan cuando la interfaz está configurada para 25 Gigabit Ethernet y el puerto está conectado mediante un cable óptico de divisor o un cable DACBO de cobre. En la tabla 3 se describe cómo interpretar los indicadores LED de QSFP+.

Tabla 3: Indicadores LED de actividad/vínculo de puerto de red en puertos QSFP+ en un QFX5200-32C y QFX5200-32C-L

Color

Estado

Descripción

Apagado

Desactivado

El puerto está deshabilitado administrativamente, no hay energía, el vínculo no funciona o hay una falla.

Nota:

Cuando se configura para 10 Gigabit Ethernet, el LED permanece apagado solo si los cuatro vínculos de ruptura SFP+ de 10 Gigabit Ethernet están inactivos.

Verde

Encendido constante

Se establece un vínculo, pero no hay actividad de vínculo.

Nota:

Cuando se configura para 10 Gigabit Ethernet, el LED se ilumina en verde cuando se establece al menos uno de los cuatro vínculos de ruptura SFP+ de 10 Gigabit Ethernet.

Parpadeando

Se establece un vínculo y hay actividad de vínculo.

Nota:

Cuando se configura para 10 Gigabit Ethernet, el LED se ilumina en verde cuando se establece al menos uno de los cuatro vínculos de ruptura SFP+ de 10 Gigabit Ethernet.

Ámbar

Parpadeando

Los cuatro indicadores LED parpadean para indicar que la función de baliza se habilitó en el puerto.

Panel de puertos QFX5200-48Y

El panel de puertos del QFX5200-48Y admite velocidades de configuración de puerto de 100 o 40 Gigabit Ethernet y de 25 o 10 Gigabit Ethernet. El QFX5200-48Y tiene 48 puertos enchufables de factor de forma pequeño 28 (SFP28) (del 0 al 47) que se pueden configurar como 10 Gigabit Ethernet o 25 Gigabit Ethernet. El QFX5200-48Y también tiene seis puertos cuádruples conectables de factor de forma pequeño (QSFP28) (48 a 53 ) que se pueden configurar como 100 Gigabit Ethernet o 40 Gigabit Ethernet. El valor predeterminado de los puertos SFP28 es de 10 Gigabit Ethernet, pero se puede configurar en grupos de cuatro puertos a velocidades de 25 Gbps. Los puertos QSFP28 detectan automáticamente la velocidad de los elementos ópticos insertados y configuran el puerto a la velocidad adecuada para ese transceptor. Vea la Figura 3.

Figura 3: Panel de puertos de QFX5200-48Y Port Panel of QFX5200-48Y
1

48 puertos SFP28

5

2 puertos QSFP28

2

4 puertos QSFP28

6

puerto USB

3

Puerto de administración RJ45

7

Indicadores LED del estado del sistema

4

Consola RJ45

Puertos de red

Los puertos QFX5200-48Y (0 a 47) se usan normalmente como puertos de acceso. Apoyan:

  • Transceptores SFP+ de 10 Gbps

  • Cables de cobre de conexión directa (DAC) de 10 Gbps

  • Transceptores SFP28 de 25 Gbps

  • Cables de DAC SFP28 de 25 Gbps

Los puertos QFX5200-48Y (48 a 53) se utilizan normalmente como enlaces ascendentes. Apoyan:

  • Cables ópticos activos (AOC) de 25 Gbps

  • Transceptores QSFP+ de 40 Gbps

  • Cables DACBO de 40 Gbps (40 Gbps a 10 Gbps)

  • Transceptores QSFP28 de 100 Gbps

  • AOC de 100 Gbps

Grupos de puertos

El valor predeterminado de 48 puertos SFP28 es de 10 Gigabit Ethernet, pero se puede configurar en 25 Gigabit Ethernet por grupos de puertos. Los puertos SFP28 se dividen en 12 grupos de puertos, con cuatro puertos contiguos en cada grupo de puertos. Cada grupo de puertos se puede configurar para velocidades de 10 Gbps o 25 Gbps, pero no se permite mezclar velocidades de puerto dentro de un grupo de puertos. Ver Tabla 4

Tabla 4: Grupos de puertos disponibles para QFX5200-48Y

Grupos de puertos

0 – 3

4 – 7

8 – 11

12 – 15

16 – 19

29 – 23

24 – 27

28 – 31

32 – 35

36 – 39

40 – 43

44 – 47

Utilice el set chassis fpc comando para establecer un grupo de puertos SFP28 en velocidades de 10 Gbps o de 25 Gbps. Recibirá un mensaje de advertencia de que está cambiando la configuración de puertos para los cuatro puertos. Si se confirma el cambio, la FPC se reiniciará. Por ejemplo, para cambiar los puertos del 0 al 3 al 25 Gbps desde los 10 Gbps predeterminados, ejecute el siguiente comando:

LED del puerto de red

El QFX5200-48Y utiliza LED bicolores para indicar el vínculo y la actividad en el puerto. Los puertos SFP28 tienen un único LED verde/ámbar. Los puertos QSFP28 tienen cuatro puertos azul/ámbar. Solo se utiliza el primer LED (el del extremo izquierdo). Consulte la Tabla 5 y la Tabla 6.

Nota:

Los LED de flecha arriba y abajo de los puertos 48, 49, 51 y 52 de QSFP28 no se utilizan.

Tabla 5: Ubicaciones del puerto de acceso QFX5200-48Y y del LED de enlace ascendente

Tipo de puerto

Indicadores

Ubicación

QSFP28

Estado del vínculode velocidad

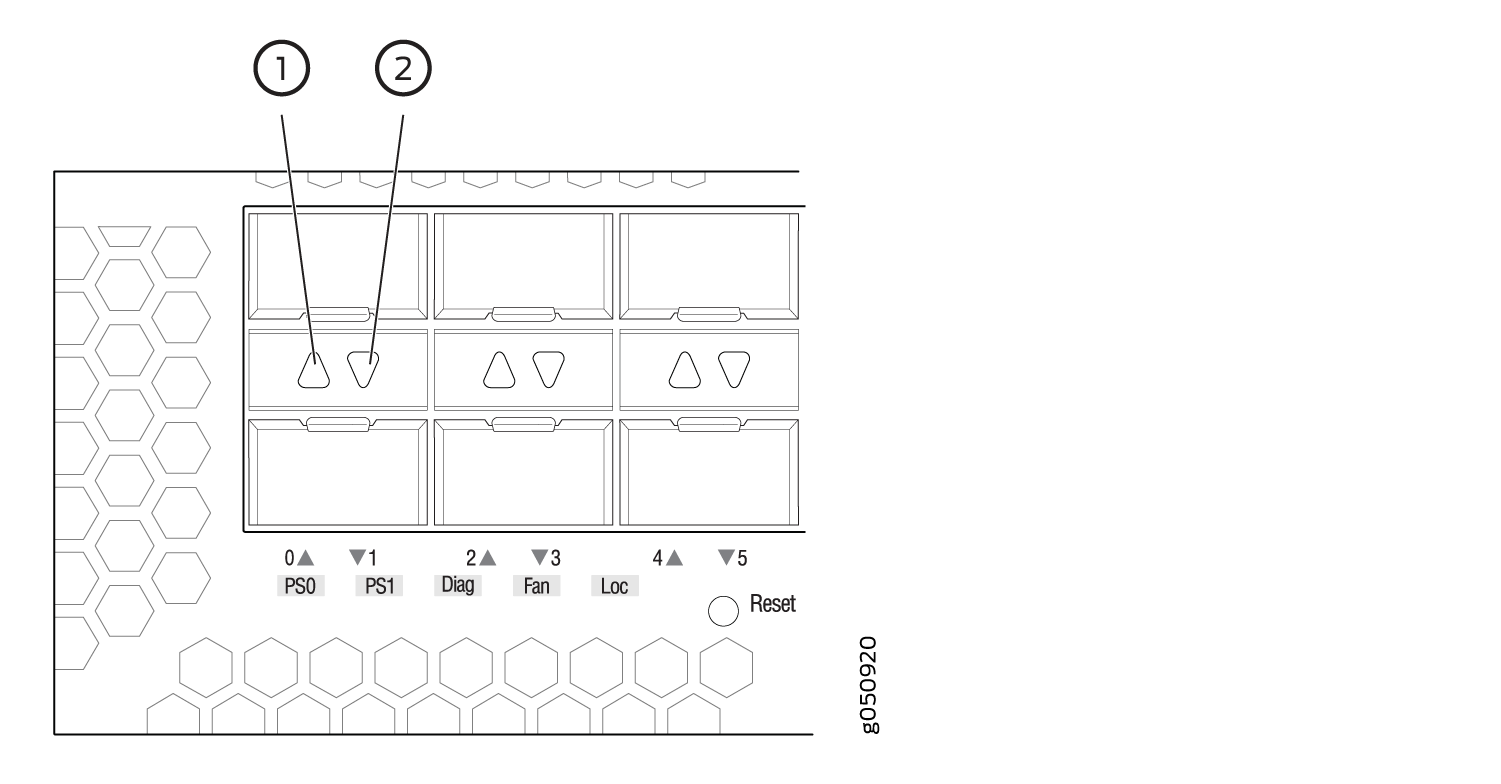

Figura 4: LED de puerto QSFP28 QFX5200-48Y Electrical panel schematic with circuit breakers labeled by amperage 16A, 20A, 30A, switches, and modules. Numbered labels 46, 50, 52 indicate connections.

SFP28

Estado del vínculode velocidad

Figura 5: LED de puerto SFP28 QFX5200-48Y Diagram of server front panel layout showing six drive bays with status indicators, labels for components like PS0, PS1, Diag, Fan, Loc, a Reset button, and hexagonal ventilation pattern.
Tabla 6: LED de puerto de red en una QFX5200-48YSwitch

Transceptores compatibles

Color

Estado

Descripción del LED

SFP28

Apagado

Desactivado

El puerto está deshabilitado administrativamente, no hay energía, el vínculo no funciona o hay una falla.

Ámbar

Encendido constante

Se establece un vínculo para 10 Gbps o 25 Gbps, pero no hay actividad.

Parpadeando

Se establece un vínculo para 10 Gbps o 25 Gbps y hay actividad de vínculo.

QSFP28

Apagado

Desactivado

El puerto está deshabilitado administrativamente, no hay energía, el vínculo no funciona o hay una falla.

Verde

Encendido constante

Se establece un vínculo para 40 Gbps o 100 Gbps, pero no hay actividad.

Parpadeando

Se establece un vínculo para 40 Gbps o 100 Gbps y hay actividad de vínculo.
