Conecte el conmutador QFX5130 a la alimentación

Conecte a tierra el conmutador QFX5130 y conecte la alimentación

Para garantizar un funcionamiento correcto y cumplir los requisitos de seguridad e interferencia electromagnética (EMI), debe conectar un conmutador de QFX5130 a tierra antes de conectarlo a la alimentación.

Debe instalar QFX5130 conmutadores en una ubicación de acceso restringido y asegurarse de que el chasis esté siempre conectado a tierra. QFX5130 interruptores vienen con un terminal de conexión a tierra protector de dos orificios que se proporciona en el chasis. Consulte la figura 1. Le recomendamos que utilice este terminal de conexión a tierra de protección como método preferido para conectar a tierra el chasis, independientemente de la configuración de la fuente de alimentación. Sin embargo, si hay métodos de conexión a tierra adicionales disponibles, también puede utilizar esos métodos. Por ejemplo, puede usar el cable de conexión a tierra en el cable de alimentación de CA o usar el terminal de conexión a tierra o la lengüeta de una fuente de alimentación de CC. Este sistema probado cumple o supera todos los requisitos reglamentarios EMC aplicables con el terminal de conexión a tierra protector de dos orificios.

CAUTELA:

Asegúrese de que un electricista con licencia haya conectado una lengüeta de conexión a tierra adecuada al cable de conexión a tierra que usted suministra. El uso de un cable de conexión a tierra con una lengüeta conectada incorrectamente puede dañar el dispositivo.
Nota:

Monte el conmutador en el bastidor o gabinete antes de conectar la lengüeta de conexión a tierra al conmutador. Consulte Montaje del conmutador QFX5130-32CD/QFX5130E-32CD en un bastidor con el kit de montaje en bastidor QFX5220-32CD-4PRMK.

Asegúrese de tener disponibles las siguientes piezas y herramientas:

  • Cable de conexión a tierra:

    • QFX5130-32CD/QFX5130E-32CD: El cable de conexión a tierra debe ser de 14 AWG (2 mm²), un cable mínimo de 90 °C o según lo permita el código local.

    • QFX5130-48C/QFX5130-48CM/QFX5130-48C/QFX5130-48CM: El cable de conexión a tierra debe ser de 14 AWG (2 mm²), con un cable mínimo de 90 °C o según lo permita el código local.

  • Orejeta de puesta a tierra:

    • QFX5130-32CD/QFX5130E-32CD: La lengüeta de conexión a tierra debe ser un Panduit LCD10-10A-L o equivalente. La lengüeta de conexión a tierra se conecta al chasis del dispositivo a través del soporte de montaje frontal izquierdo, proporcionando un terminal de conexión a tierra protector para el dispositivo.

    • QFX5130-48C/QFX5130-48CM: La orejeta de puesta a tierra debe ser un Panduit LCD6-14A-L o equivalente. La lengüeta de conexión a tierra se conecta al chasis del dispositivo a través del soporte de montaje frontal izquierdo, proporcionando un terminal de conexión a tierra protector para el dispositivo.

      Nota:

      El kit de orejetas de conexión a tierra no se proporciona para QFX5130-48C y QFX5130-48CM. Tendría que pedirlo por separado a Juniper Networks.

  • Tornillos para asegurar la orejeta de puesta a tierra:

    • QFX5130-32CD/QFX5130E-32CD: Dos de 10-32 x 0,25 in. Tornillos con arandelas de bloqueo dividido #10.

      Se utilizan dos tornillos para asegurar la lengüeta de conexión a tierra al terminal de puesta a tierra de protección. Estos tornillos y arandelas no se proporcionan.

    • QFX5130-48C/QFX5130-48CM: Dos de 10-32 x 0,25 pulg. Tornillos con arandelas de bloqueo dividido #10.

      Se utilizan dos tornillos para asegurar la lengüeta de conexión a tierra al terminal de puesta a tierra de protección. Estos tornillos y arandelas no se proporcionan.

  • Destornillador Phillips (+) número 2 no incluido.
  • Correa de conexión a tierra ESD-no incluida.

Un chasis de conmutador de QFX5130 alimentado por CA obtiene conexión a tierra adicional cuando conecta la fuente de alimentación del conmutador a una toma de corriente de CA conectada a tierra mediante un cable de alimentación de CA apropiado para su ubicación geográfica. Consulte Especificaciones del cable de alimentación de CA con acoplador tipo C15.

Para conectar a tierra el conmutador QFX5130-32CD/QFX5130E-32CD:

  1. Utilice los dos tornillos de 10-32 x 0,25 pulgadas con arandelas de bloqueo dividido número 10 para asegurar la lengüeta de conexión a tierra y el cable conectado al chasis. Fije la lengüeta al chasis a través del soporte de montaje izquierdo. Consulte la figura 1.

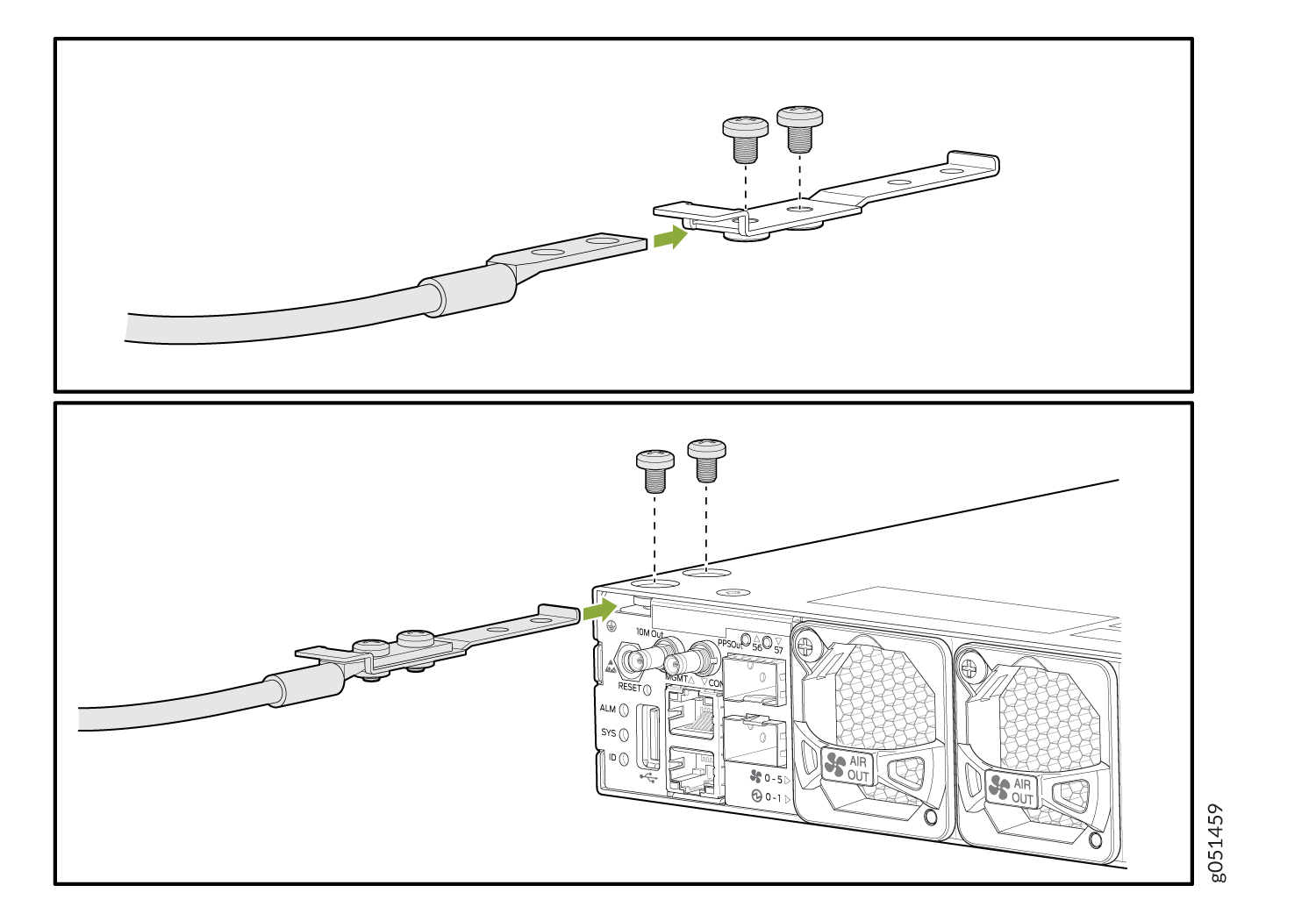

    Figura 1: Conecte un cable de conexión a tierra a un QFX5130-32CD/QFX5130E-32CD Connect a Grounding Cable to a QFX5130-32CD/QFX5130E-32CD
  2. Conecte el extremo restante del cable de conexión a tierra a una toma a tierra adecuada, como el bastidor en el que está montado el conmutador.
  3. Viste el cable de conexión a tierra y asegúrate de que no toque ni bloquee el acceso a otros componentes del dispositivo y de que no cubra donde las personas puedan tropezar con él.

Conecte a tierra el conmutador QFX5130-48C/QFX5130-48CM

Para conectar a tierra el conmutador QFX5130-48C/QFX5130-48CM:

  1. Envuelva y sujete un extremo de la correa de conexión a tierra del cable de descarga electrostática (ESD) alrededor de su muñeca desnuda y conecte el otro extremo a un punto ESD del sitio.

  2. Conecte el cable de conexión a tierra a una toma a tierra adecuada, como el bastidor en el que monta el dispositivo.

  3. Fije el terminal del cable de conexión a tierra al soporte de conexión a tierra utilizando los tornillos 10-32.

  4. Afloje los dos tornillos disponibles en el chasis.

  5. Coloque el soporte conectado al cable de conexión a tierra sobre el punto de conexión a tierra.

  6. Apriete los dos tornillos.

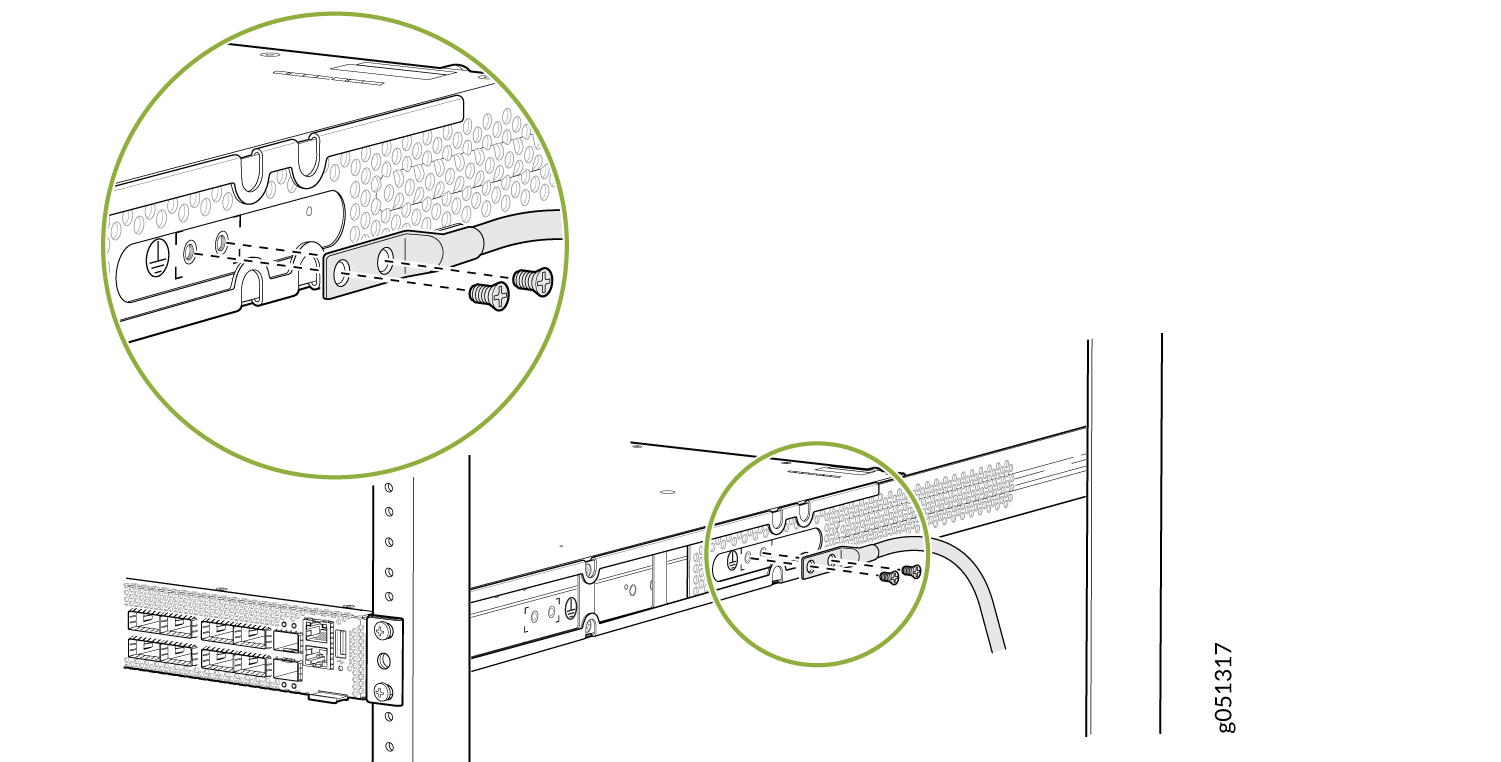

  7. Figura 2: Conecte a tierra el conmutador QFX5130-48C/QFX5130-48CM Ground the QFX5130-48C/QFX5130-48CM Switch

  8. Vestir el cable de conexión a tierra. Asegúrese de que el cable no bloquee el acceso ni entre en contacto con otros componentes del dispositivo. Además, asegúrese de que el cable no cubra donde las personas podrían tropezar con él.

Conecte la alimentación de CA a un conmutador QFX5130

Asegúrese de tener un cable de alimentación adecuado para su ubicación geográfica para conectar la alimentación de CA al conmutador.

Antes de comenzar a conectar la alimentación de CA al conmutador:

  • Asegúrese de haber tomado las precauciones necesarias para evitar daños por descarga electrostática (ESD) (consulte Prevención de daños por descarga electrostática).

  • Asegúrese de haber conectado el chasis del conmutador a tierra a tierra.

    CAUTELA:

    Antes de conectar la alimentación al conmutador, un electricista con licencia debe conectar una lengüeta de cable a los cables de conexión a tierra y de alimentación que usted suministra. Un cable con una lengüeta conectada incorrectamente puede dañar el interruptor (por ejemplo, provocando un cortocircuito).

    Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar un funcionamiento correcto, debe conectar el chasis a tierra antes de conectarlo a la alimentación. Para instalaciones que requieren un conductor de puesta a tierra separado del chasis, utilice el terminal de conexión a tierra protector del chasis del conmutador para conectarse a tierra. El conmutador obtiene conexión a tierra adicional cuando enchufa la fuente de alimentación del conmutador a una toma de corriente de CA conectada a tierra utilizando el cable de alimentación de CA adecuado para su ubicación geográfica. Consulte Especificaciones del cable de alimentación de CA con acoplador tipo C15.

  • Instale las fuentes de alimentación en el chasis. Para obtener instrucciones sobre cómo instalar una fuente de alimentación en un QFX5130, consulte Instalar una fuente de alimentación de CA en conmutadores QFX5130.

El interruptor QFX5130 se envía desde la fábrica con dos fuentes de alimentación. Cada fuente de alimentación es una unidad reemplazable en campo (FRU) extraíble en caliente e insertable en caliente. Puede instalar una fuente de alimentación de reemplazo en las ranuras junto a los módulos del ventilador sin apagar el conmutador ni interrumpir la función de conmutación.

Nota:

Cada fuente de alimentación debe estar conectada a una toma de corriente dedicada.

Para conectar la alimentación de CA a un conmutador QFX5130:

  1. Fije la correa de conexión a tierra a su muñeca desnuda y a un punto ESD del sitio.
  2. Asegúrese de que las fuentes de alimentación estén completamente insertadas en el chasis y que los pestillos estén seguros.
  3. Localice los cables de alimentación suministrados con el conmutador; los cables tienen enchufes apropiados para su ubicación geográfica. Consulte Especificaciones del cable de alimentación de CA con acoplador tipo C15 .

    Para cada fuente de alimentación:

    1. Asegúrese de que el lazo del retenedor del cable de alimentación esté abierto y que haya suficiente espacio para insertar el acoplador del cable de alimentación en la entrada. Si el bucle está cerrado, presione la pestaña pequeña en el retenedor para aflojar el bucle. Consulte la figura 3.

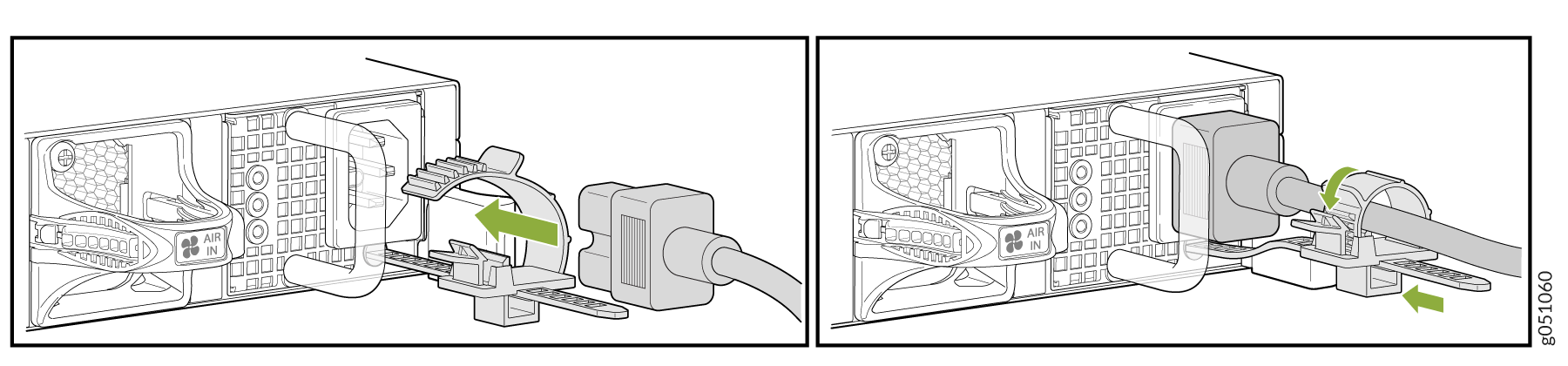

      Figura 3: Conecte el retenedor Attach the Power Cord Retainer del cable de alimentación
    2. Pase el acoplador del cable de alimentación a través del bucle de retención del cable de alimentación.
    3. Inserte firmemente el acoplador del cable de alimentación en la entrada de CA de la placa frontal de la fuente de alimentación.
    4. Deslice el bucle de retención del cable de alimentación hacia la fuente de alimentación hasta que quede ajustado contra la base del acoplador.
    5. Presione la lengüeta en el bucle y extraiga el bucle para encerrar el cable de alimentación. Consulte la figura 3.
    Advertencia:

    Asegúrese de que el cable de alimentación no bloquee el acceso a los componentes del dispositivo ni cubra donde las personas puedan tropezar con él.
  4. Si la toma de corriente de CA tiene un interruptor de alimentación, configúrelo en la posición de apagado (O).
    Nota:

    El interruptor se enciende tan pronto como se proporciona alimentación a la fuente de alimentación. No hay ningún interruptor de encendido en el dispositivo.
  5. Inserte el enchufe del cable de alimentación en una toma de corriente de CA.
  6. Si la toma de corriente de CA tiene un interruptor de alimentación, configúrelo en la posición de encendido (|).
  7. Verifique que los LED de CA y CC de cada fuente de alimentación estén iluminados en verde.

    Si el LED de falla ámbar está encendido, retire la alimentación de la fuente de alimentación y reemplace la fuente de alimentación (Mantenga el sistema de alimentación QFX5130). No retire la fuente de alimentación hasta que tenga lista una fuente de alimentación de reemplazo: las fuentes de alimentación deben instalarse en el interruptor para garantizar un flujo de aire adecuado.

Conecte la alimentación de CC a un conmutador QFX5130

Antes de empezar

Antes de conectar la alimentación de CC al conmutador:

  • Asegúrese de haber tomado las precauciones necesarias para evitar daños por descarga electrostática (ESD) (consulte Prevención de daños por descarga electrostática).

  • Asegúrese de haber conectado el chasis del conmutador a tierra a tierra.

    CAUTELA:

    Antes de conectar la alimentación al conmutador, un electricista con licencia debe conectar una lengüeta de cable a tierra y a los cables de alimentación que suministre (por ejemplo, provocando un cortocircuito).

    Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar un funcionamiento correcto, debe conectar el chasis a tierra antes de conectarlo a la alimentación. Para instalaciones que requieren un conductor de puesta a tierra separado del chasis, utilice el terminal de conexión a tierra protector del chasis del conmutador para conectarse a tierra.

  • Instale la fuente de alimentación en el chasis. Para obtener instrucciones sobre cómo instalar una fuente de alimentación en un conmutador QFX5130, consulte Instalación de una fuente de alimentación de CA en conmutadores QFX5130.

    Advertencia:

    Los conmutadores QFX5130 alimentados por CC están diseñados para instalarse únicamente en una ubicación de acceso restringido.

Asegúrese de tener disponibles las siguientes piezas y herramientas:

  • Un JPSU-1600W-1UDCAFI o JPSU-1600W-1UDCAFO de repuesto para QFX5130 (no incluido)

  • Destornillador Phillips (+), número 2 (no incluido)

  • Multímetro (no incluido)

  • Cables de fuente de alimentación de CC 10-12 AWG (no incluidos)

  • Orejeta de anillo - KST P/N: RNYBS8-4 o equivalente (no incluida)

Conecte la alimentación de CC a un conmutador QFX5130

Para conectar la alimentación de CC al modelo de CC de un conmutador QFX5130:

  1. Fije la correa de conexión a tierra a su muñeca desnuda y a un punto ESD del sitio en el interruptor.
  2. Verifique que los cables de alimentación de CC estén etiquetados correctamente antes de realizar conexiones a la fuente de alimentación. En un esquema típico de distribución de energía en el que el retorno se conecta a tierra del chasis en la planta de baterías, puede usar un multímetro para verificar la resistencia de los cables de CC de –48V y RTN a tierra del chasis:

    • El cable con muy baja resistencia (que indica un circuito cerrado) a tierra del chasis es positivo (+) y se instalará en el terminal de entrada de alimentación de CC V+ (retorno).

    • El cable con una resistencia muy alta (que indica un circuito abierto) a tierra del chasis es negativo (–) y se instalará en el terminal de entrada de alimentación de CC V– (entrada).

    CAUTELA:

    Debe asegurarse de que las conexiones de alimentación mantengan la polaridad adecuada. Los cables de la fuente de alimentación pueden etiquetarse (+) y (–) para indicar su polaridad. No existe un código de color estándar para los cables de alimentación de CC. El código de colores utilizado por la fuente de alimentación de CC externa en su sitio determina el código de colores para los cables de alimentación de los cables de alimentación que se conectan a los terminales de entrada de alimentación de CC en cada fuente de alimentación.
  3. Instale aislamiento de tubos termorretráctiles alrededor de los cables de alimentación.

    Para instalar tubos termorretráctiles:

    1. Deslice el tubo sobre la parte del cable donde está conectado al barril de la orejeta. Asegúrese de que el tubo cubra el extremo del cable y el cañón de la lengüeta unida a él.

    2. Reduzca el tubo con una pistola de calor. Asegúrese de calentar todos los lados del tubo de manera uniforme para que se encoja firmemente alrededor del cable.

    La figura 4 muestra los pasos para instalar un tubo termorretráctil.

    Nota:

    No sobrecaliente el tubo.
    Figura 4: Instalar tubos termorretráctiles Install Heat-Shrink Tubing
  4. Asegúrese de que el disyuntor de entrada esté abierto de modo que el voltaje a través de los cables del cable de la fuente de alimentación de CC sea de 0 V y que los cables no se activen cuando conecte la alimentación de CC. El conmutador QFX5130 debe conectar las fuentes de alimentación a una fuente de alimentación de CC externa o a una red de CC de -0% a +20%, suministrada con un disyuntor aprobado por NRTL con una clasificación de 40-A.
    Nota:

    Los terminales V+ se denominan +RTN, y los terminales V– se denominan –48 V en la advertencia de secuencia de cableado de alimentación de CC y en las directrices de seguridad eléctrica para alimentación de CC.
  5. Asegúrese de que las fuentes de alimentación estén completamente insertadas en el chasis.
  6. Retire la tapa del bloque de terminales. La cubierta del bloque de terminales es una pieza de plástico transparente que encaja en su lugar sobre el bloque de terminales (consulte la figura 5).

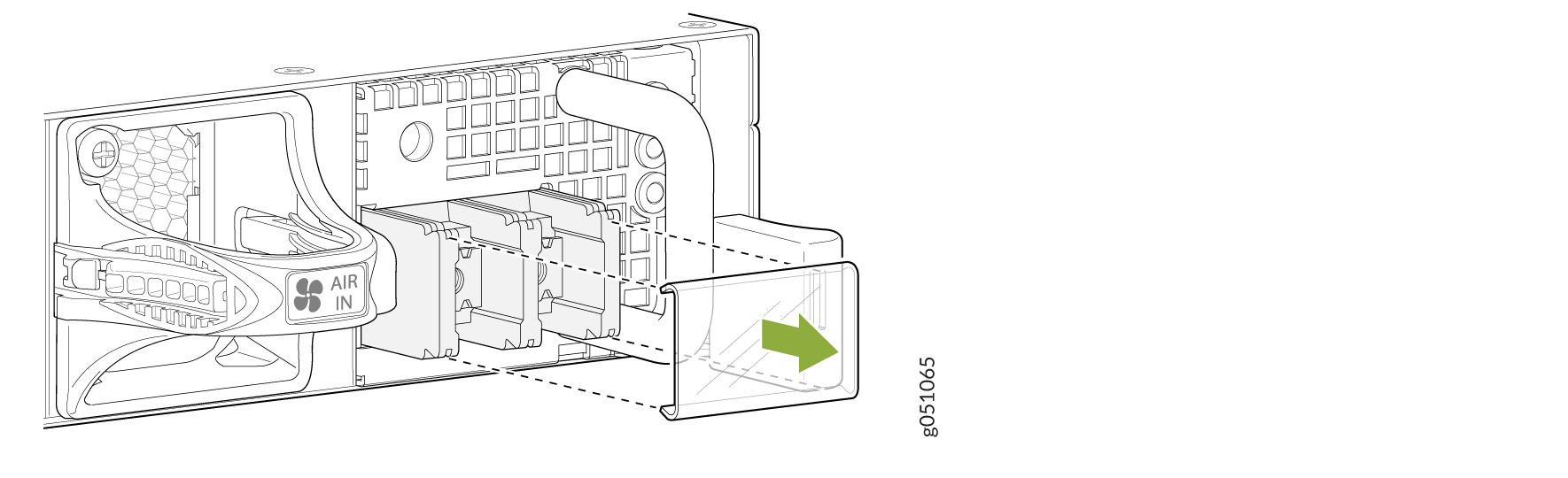

    Figura 5: Retire la cubierta Remove Terminal Block Cover del bloque de terminales
  7. Retire los tornillos de los terminales utilizando el destornillador. Guarde los tornillos. Consulte la figura 6.

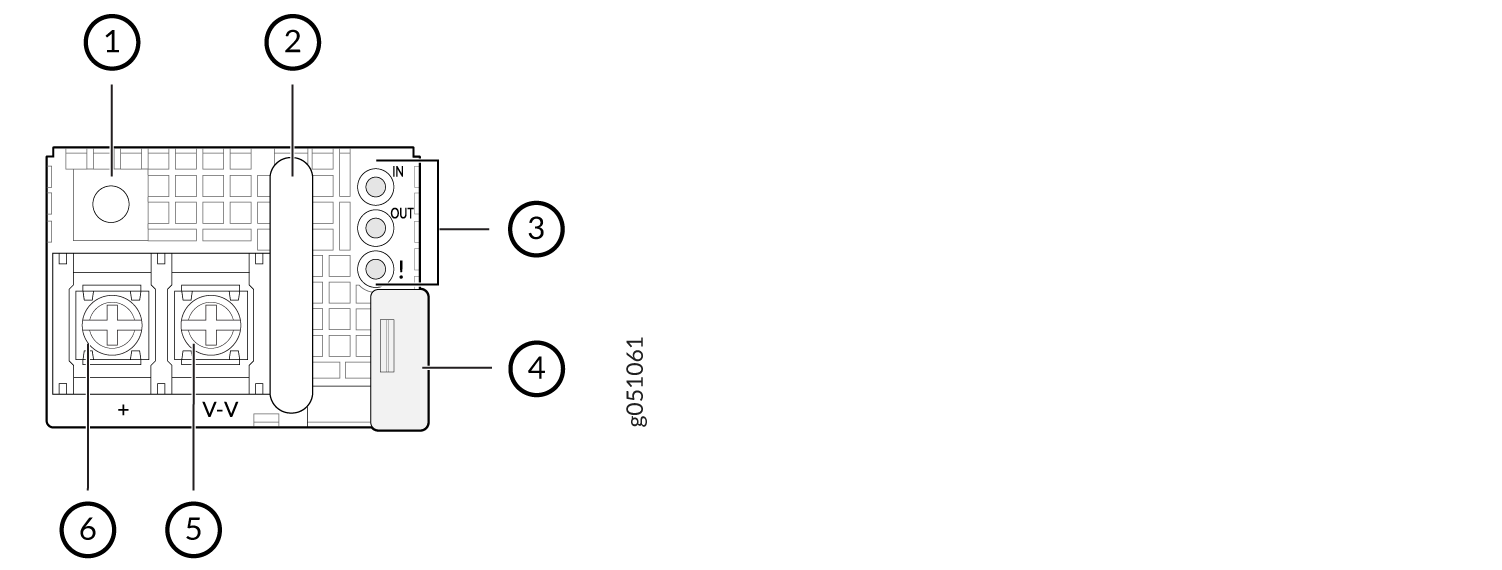

    Figura 6: Placa QFX5130 Faceplate frontal QFX5130
    1
    —

    No se utiliza
    4
    —

    Cierre de liberación
    número arábigo
    —

    Asa
    5
    —

    V– terminal
    3
    —

    Leds
    6
    —

    Terminal V+
  8. Conecte cada fuente de alimentación a las fuentes de alimentación. Asegure los cables de la fuente de alimentación a las fuentes de alimentación atornillando las lengüetas de anillo unidas a los cables a los terminales apropiados utilizando el tornillo de los terminales (consulte la figura 7).

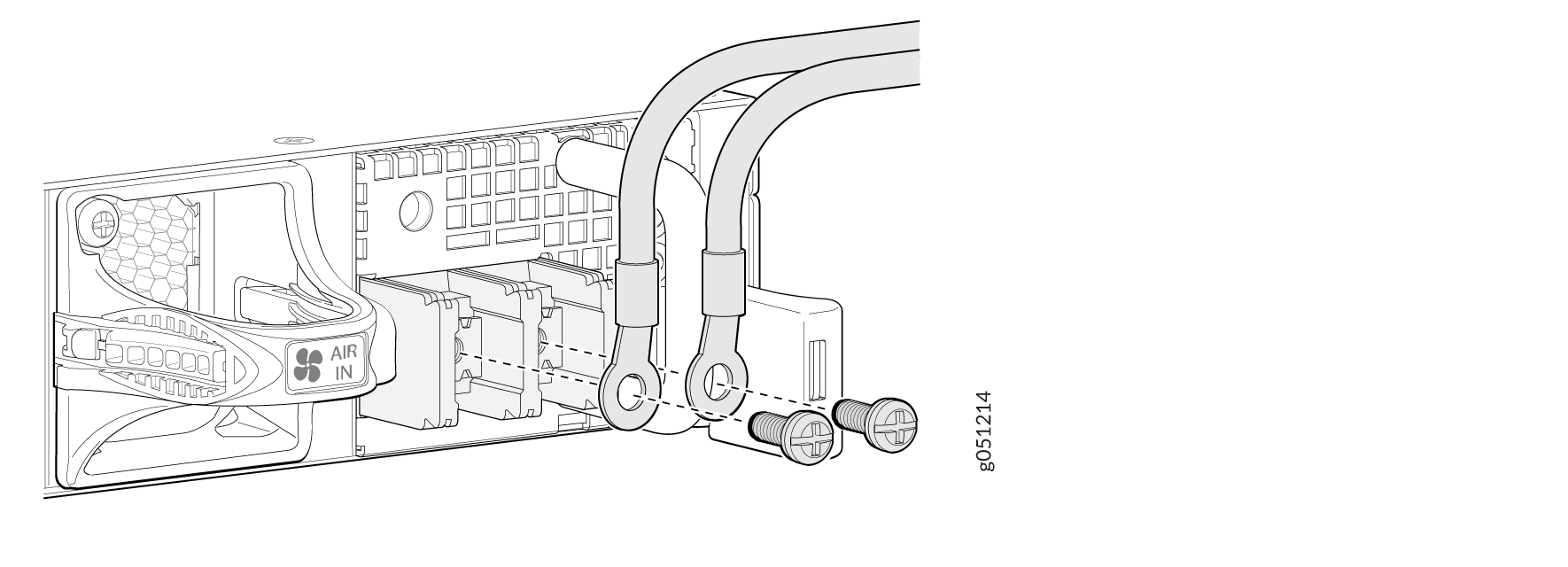

    Figura 7: Asegas de anillo seguras a los terminales de la fuente de alimentación Secure Ring Lugs to the Terminals on the QFX5130 DC Power Supply de CC QFX5130

    El conmutador QFX5130 funciona con una fuente de alimentación de CC que tiene una sola entrada de alimentación no redundante. Para obtener redundancia de origen, debe instalar dos fuentes de alimentación de CC en el conmutador QFX5130: conecte la fuente (A) a una fuente de alimentación y conecte la fuente (B) a la segunda fuente de alimentación. Esta configuración proporciona la redundancia de alimentación A/B comúnmente implementada para el sistema.

    CAUTELA:

    La conexión entre cada fuente de alimentación y la fuente de alimentación debe incluir un disyuntor automático.

    No conecte dos fuentes a una sola fuente de alimentación, ya que hacerlo puede causar corriente circulante en los cables de alimentación siempre que haya alguna diferencia en el voltaje de las dos fuentes.
    1. Asegure la lengüeta del cable de fuente de alimentación de CC positivo (+) al terminal V+ de la fuente de alimentación de CC.
    2. Asegure la lengüeta del cable negativo (–) de la fuente de alimentación de CC al terminal V– de la fuente de alimentación de CC.
    3. Apriete los tornillos de los terminales de la fuente de alimentación hasta que queden ajustados con un destornillador. No apriete demasiado: aplique entre 5 in-lb (0,56 Nm) y 6 in-lb (0,68 Nm) de torque a los tornillos.
    Advertencia:

    Asegúrese de que los cables de alimentación no bloqueen el acceso a los componentes del dispositivo ni cubran donde las personas puedan tropezar con ellos.
  9. Vuelva a colocar la tapa del bloque de terminales.
  10. Cierre el disyuntor de entrada.
    Nota:

    El interruptor se enciende tan pronto como se proporciona alimentación a la fuente de alimentación. No hay ningún interruptor de encendido en el dispositivo.
  11. Verifique que los LED de entrada y salida de la fuente de alimentación estén iluminados en verde y estén encendidos de forma constante.
