Eliminación e instalación de transceptores y cables de fibra óptica en QFX5110

Quitar un transceptor

Antes de retirar un transceptor de un dispositivo, asegúrese de haber tomado las precauciones necesarias para el manejo seguro de los láseres (consulte Pautas y advertencias de seguridad para láser y LED).

Asegúrese de tener disponibles las siguientes piezas y herramientas:

  • Una bolsa antiestática o una alfombra antiestática

  • Tapas de seguridad de goma para cubrir el transceptor y el conector del cable de fibra óptica

  • Una cubierta antipolvo para cubrir el puerto o un transceptor de reemplazo

Los transceptores para los dispositivos de Juniper Networks son unidades extraíbles en caliente e insertables en caliente reemplazables en terreno (FRU). Puede quitar y reemplazar los transceptores sin apagar el dispositivo ni interrumpir sus funciones.

Nota:

Después de quitar un transceptor o de cambiar la configuración de tipo de medio, espere 6 segundos para que la interfaz muestre los comandos operativos.

La figura 1 muestra cómo quitar un transceptor cuádruple enchufable plus (QSFP+). El procedimiento es el mismo para todos los tipos de transceptores, excepto los transceptores conectables de factor de forma QSFP28 y C (CFP).

Para quitar un transceptor de un dispositivo:

  1. Coloque la bolsa antiestática o la alfombra antiestática sobre una superficie plana y estable.
  2. Envuelva y sujete un extremo de la correa de muñeca ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa al punto ESD en el bastidor.
  3. Etiquete el cable conectado al transceptor para que pueda volver a conectarlo correctamente.
    Advertencia láser:

    No mire directamente a un transceptor de fibra óptica o a los extremos de los cables de fibra óptica. Los transceptores de fibra óptica y los cables de fibra óptica conectados a los transceptores emiten luz láser que puede dañar los ojos.

    Advertencia láser:

    No deje un transceptor de fibra óptica descubierto, excepto cuando inserte o retire un cable. La tapa de seguridad de goma mantiene el puerto limpio y protege sus ojos de la exposición accidental a la luz láser.

    CAUTELA:

    No doble los cables de fibra óptica más allá de su radio de curvatura mínimo. Un arco de menos de unas pocas pulgadas de diámetro puede dañar los cables y causar problemas que son difíciles de diagnosticar.

  4. Retire el cable conectado al transceptor (consulte Desconectar un cable de fibra óptica). Cubra el transceptor y el extremo de cada conector de cable de fibra óptica con una tapa de seguridad de goma inmediatamente después de desconectar los cables de fibra óptica.
  5. Si hay un sistema de gestión de cables, coloque el cable en el sistema de gestión de cables para evitar que se desprenda o desarrolle puntos de tensión. Asegure el cable para que no soporte su propio peso mientras cuelga del suelo. Coloque el exceso de cable fuera del camino en un bucle cuidadosamente enrollado en el sistema de gestión de cables. Colocar sujetadores en el lazo ayuda a mantener su forma.
  6. Para quitar un transceptor SFP56-DD, SFP, SFP+, XFP, QSFP+ o QSFP56-DD:
    1. Con los dedos, abra la palanca del eyector del transceptor para desbloquearlo.

      Tenga en cuenta que los transceptores QSFP-DD y SFP-DD no tienen palancas de expulsión, sino que tienen una lengüeta de extracción que se puede usar para desbloquear y quitar el transceptor.

      CAUTELA:

      Antes de quitar el transceptor, asegúrese de abrir la palanca del eyector completamente hasta que escuche su clic. Esta precaución evita daños al transceptor.

    2. Agarre la palanca del eyector del transceptor y deslice suavemente el transceptor aproximadamente 0,5 pulgadas. (1,3 cm) directamente desde el puerto.
      CAUTELA:

      Para evitar daños ESD en el transceptor, no toque los pines del conector en el extremo del transceptor.

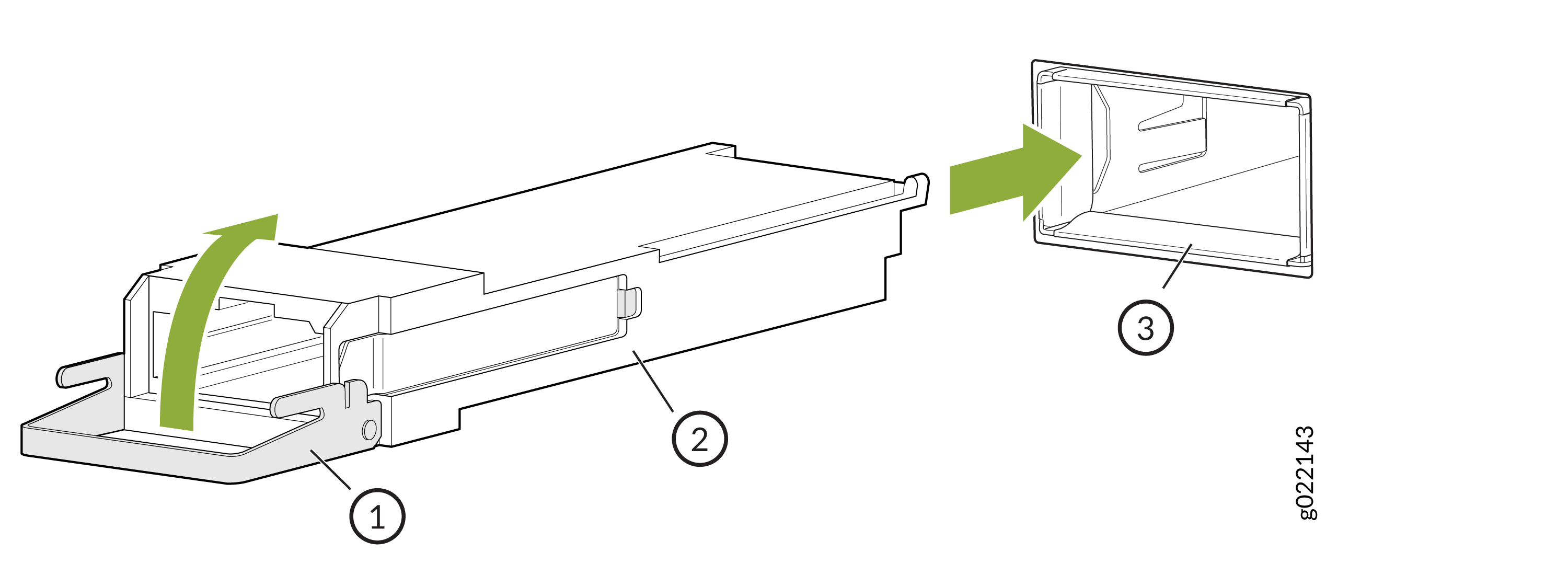

      Figura 1: Quitar un transceptor Remove a QSFP+ Transceiver QSFP+
      1

      Palanca eyector



    Para quitar un transceptor CFP:

    1. Con los dedos, afloje los tornillos del transceptor.
    2. Agarre los tornillos del transceptor y deslice suavemente el transceptor aproximadamente 0,5 pulgadas. (1,3 cm) directamente desde el puerto.
      CAUTELA:

      Para evitar daños ESD en el transceptor, no toque los pines del conector en el extremo del transceptor.

  7. Con los dedos, agarre el cuerpo del transceptor y sáquelo directamente del puerto.
  8. Coloque el transceptor en la bolsa antiestática o en la alfombra antiestática colocada sobre una superficie plana y estable.
  9. Coloque la cubierta antipolvo sobre el puerto vacío o instale el transceptor de reemplazo.

Instalar un transceptor

Antes de instalar un transceptor en un dispositivo, asegúrese de haber tomado las precauciones necesarias para un manejo seguro de los láseres (consulte Pautas y advertencias de seguridad para láser y LED).

Asegúrese de tener una tapa de seguridad de goma disponible para cubrir el transceptor.

Los transceptores para los dispositivos de Juniper Networks son unidades extraíbles en caliente e insertables en caliente reemplazables en terreno (FRU). Puede quitar y reemplazar los transceptores sin apagar el dispositivo ni interrumpir las funciones del dispositivo.

Nota:

Después de insertar un transceptor o de cambiar la configuración del tipo de medio, espere 6 segundos para que la interfaz muestre los comandos operativos.

Nota:

Le recomendamos que utilice solo transceptores ópticos y conectores ópticos comprados a Juniper Networks con su dispositivo de Juniper Networks.

CAUTELA:

El Centro de asistencia técnica de Juniper Networks (JTAC) ofrece soporte completo para los módulos ópticos y cables suministrados por Juniper. Sin embargo, el JTAC no proporciona soporte para cables y módulos ópticos de terceros que no estén calificados o no sean suministrados por Juniper Networks. Si tiene problemas para ejecutar un dispositivo Juniper que utiliza cables o módulos ópticos de terceros, el JTAC puede ayudarlo a diagnosticar problemas relacionados con el host si, en opinión del JTAC, el problema observado no está, en opinión del JTAC, relacionado con el uso de los módulos o cables ópticos de terceros. Es probable que su ingeniero del JTAC le pida que revise el cable o módulo óptico de terceros y, si es necesario, que lo reemplace por un componente equivalente calificado por Juniper.

El uso de módulos ópticos de terceros con un alto consumo de energía (por ejemplo, ZR coherente o ZR+) puede causar daños térmicos o reducir la vida útil del equipo host. Cualquier daño al equipo host debido al uso de módulos ópticos o cables de terceros es responsabilidad del usuario. Juniper Networks no aceptará ninguna responsabilidad por los daños causados por dicho uso.

La figura 2 muestra cómo instalar un transceptor QSFP+. El procedimiento es el mismo para todos los tipos de transceptores, excepto los transceptores QSFP28 y CFP.

Para instalar un transceptor:

CAUTELA:

Para evitar daños por descarga electrostática (ESD) en el transceptor, no toque los pines del conector en el extremo del transceptor.

  1. Envuelva y sujete un extremo de la correa para la muñeca ESD alrededor de la muñeca desnuda y conecte el otro extremo de la correa a un punto ESD del sitio o al punto ESD del dispositivo.
  2. Retire el transceptor de su bolsa.
  3. Verifique si el transceptor está cubierto con una tapa de seguridad de goma. Si no es así, cubra el transceptor con una tapa de seguridad de goma.
    Advertencia láser:

    No deje un transceptor de fibra óptica descubierto, excepto cuando inserte o retire un cable. La tapa de seguridad de goma mantiene el puerto limpio y protege sus ojos de la exposición accidental a la luz láser.

  4. Si el puerto en el que desea instalar el transceptor está cubierto con una cubierta antipolvo, retire la cubierta antipolvo y guárdela en caso de que necesite cubrir el puerto más adelante. Si va a intercambiar un transceptor en caliente, espere al menos 10 segundos después de quitar el transceptor del puerto antes de instalar un nuevo transceptor.
  5. Con ambas manos, coloque cuidadosamente el transceptor en el puerto vacío. Los conectores deben estar orientados hacia el chasis.
    CAUTELA:

    Antes de deslizar el transceptor en el puerto, asegúrese de que el transceptor esté alineado correctamente. La desalineación puede hacer que los pines se doblen, haciendo que el transceptor sea inutilizable.

  6. Deslice el transceptor suavemente hasta que esté completamente asentado. Si está instalando un transceptor CFP, use sus dedos para apretar los tornillos cautivos en el transceptor.
  7. Retire la tapa de seguridad de goma del transceptor y del extremo del cable, e inserte el cable en el transceptor.
    Advertencia láser:

    No mire directamente a un transceptor de fibra óptica o a los extremos de los cables de fibra óptica. Los transceptores de fibra óptica y el cable de fibra óptica conectados a un transceptor emiten luz láser que puede dañar los ojos.

    CAUTELA:

    No deje un transceptor de fibra óptica descubierto, excepto cuando inserte o retire el cable. La tapa de seguridad mantiene el puerto limpio y protege sus ojos de la exposición accidental a la luz láser.

  8. Si hay un sistema de gestión de cables, coloque el cable en el sistema de gestión de cables para evitar que el cable se desprenda o desarrolle puntos de tensión. Asegure el cable para que no soporte su propio peso mientras cuelga hacia el suelo. Coloque el exceso de cable fuera del camino en un bucle cuidadosamente enrollado en el sistema de gestión de cables. Colocar sujetadores en el lazo ayuda a mantener su forma.
    CAUTELA:

    No deje que el cable de fibra óptica cuelgue libre del conector. No permita que cuelguen bucles de cable sujetos, lo que estresa el cable en el punto de sujeción.

    CAUTELA:

    Evite doblar el cable de fibra óptica más allá de su radio de curvatura mínimo. Un arco de menos de unas pocas pulgadas de diámetro puede dañar el cable y causar problemas que son difíciles de diagnosticar.

    Nota:

    Cuando instale transceptores SFP-DD, empújelos con fuerza hasta que escuche un sonido de clic. Utilice un alicate de punta larga para tirar del transceptor SFP-DD conectado en las filas superior e inferior del chasis, donde las lengüetas de tracción se enfrentan entre sí.

    Nota:

    Asegúrese de usar una tapa antipolvo para cubrir los puertos que no se hayan utilizado.

    Nota:

    Mientras utiliza el módulo óptico SFP+ de Finisar AOC con el conmutador QFX5130-48C, es posible que deba tirar del módulo hacia arriba para sacar el módulo suavemente de la jaula.

Figura 2: Instalar un transceptor Install a Transceiver
1

Palanca eyector



Desconecte un cable de fibra óptica

Antes de desconectar un cable de fibra óptica de un transceptor óptico, asegúrese de haber tomado las precauciones necesarias para un manejo seguro de los láseres. Consulte las pautas y advertencias de seguridad de láser y LED.

Asegúrese de tener disponibles las siguientes piezas y herramientas:

  • Una tapa de seguridad de goma para cubrir el transceptor

  • Una tapa de seguridad de goma para cubrir el conector del cable de fibra óptica

Los dispositivos de Juniper Networks tienen transceptores ópticos a los que puede conectar cables de fibra óptica.

Para desconectar un cable de fibra óptica de un transceptor óptico instalado en el dispositivo:

  1. Deshabilite el puerto en el que está instalado el transceptor emitiendo el comando siguiente:
    Advertencia láser:

    No mire directamente a un transceptor de fibra óptica o a los extremos de los cables de fibra óptica. Los transceptores de fibra óptica y los cables de fibra óptica conectados a los transceptores emiten luz láser que puede dañar los ojos.

  2. Desenchufe con cuidado el conector del cable de fibra óptica del transceptor.
  3. Cubra el transceptor con una tapa de seguridad de goma.
    Advertencia láser:

    No deje un transceptor de fibra óptica descubierto, excepto cuando inserte o retire un cable. La tapa de seguridad de goma mantiene el puerto limpio y protege sus ojos de la exposición accidental a la luz láser.

  4. Cubra el conector del cable de fibra óptica con la tapa de seguridad de goma.

Conectar un cable de fibra óptica

Antes de conectar un cable de fibra óptica a un transceptor óptico instalado en un dispositivo, asegúrese de haber tomado las precauciones necesarias para un manejo seguro de los láseres (consulte Pautas y advertencias de seguridad para láser y LED).

Para conectar un cable de fibra óptica a un transceptor óptico instalado en un dispositivo:

Advertencia láser:

No mire directamente a un transceptor de fibra óptica o a los extremos de los cables de fibra óptica. Los transceptores de fibra óptica y los cables de fibra óptica conectados a los transceptores emiten luz láser que puede dañar los ojos.

  1. Si el conector del cable de fibra óptica está cubierto con una tapa de seguridad de goma, retire la tapa. Guarde la tapa.
  2. Retire la tapa de seguridad de goma del transceptor óptico. Guarde la tapa.
  3. Inserte el conector del cable en el transceptor óptico (consulte la figura 3).
    Figura 3: Conecte un cable de fibra óptica a un transceptor óptico instalado en un dispositivo Connect a Fiber-Optic Cable to an Optical Transceiver Installed in a Device
  4. Asegure los cables para que no soporten su propio peso. Coloque el exceso de cable fuera del camino en un bucle cuidadosamente enrollado. Colocar sujetadores en un lazo ayuda a que los cables mantengan su forma.
    CAUTELA:

    No doble los cables de fibra óptica más allá de su radio de curvatura mínimo. Un arco de menos de unas pocas pulgadas de diámetro puede dañar los cables y causar problemas que son difíciles de diagnosticar.

    No permita que los cables de fibra óptica cuelguen libres del conector. No permita que cuelguen bucles de cables sujetos, lo que ejerce presión sobre los cables en el punto de sujeción.

Cómo manejar cables de fibra óptica

Los cables de fibra óptica se conectan a transceptores ópticos instalados en dispositivos de Juniper Networks.

Siga estas pautas cuando manipule cables de fibra óptica:

  • Cuando desenchufe un cable de fibra óptica de un transceptor, coloque tapas de seguridad de goma sobre el transceptor y en el extremo del cable.

  • Ancle los cables de fibra óptica para evitar tensiones en los conectores. Cuando conecte un cable de fibra óptica a un transceptor, asegúrese de asegurar el cable de fibra óptica de manera que no soporte su propio peso mientras cuelga del suelo. Nunca deje que un cable de fibra óptica cuelgue libre del conector.

  • Evite doblar los cables de fibra óptica más allá de su radio de curvatura mínimo. Doblar cables de fibra óptica en arcos de menos de unas pocas pulgadas de diámetro puede dañar los cables y causar problemas que son difíciles de diagnosticar.

  • La conexión y desconexión frecuente de cables de fibra óptica dentro y fuera de los instrumentos ópticos puede dañar los instrumentos, que son costosos de reparar. Para evitar daños por uso excesivo, conecte una extensión de fibra corta al equipo óptico. La extensión de fibra corta absorbe el desgaste debido a la frecuente obstrucción y desconexión. Reemplazar la extensión de fibra corta es más fácil y rentable en comparación con el reemplazo de los instrumentos.

  • Mantenga limpias las conexiones de cables de fibra óptica. Los microdepósitos de aceite y polvo en el canal del transceptor o del conector del cable pueden causar pérdida de luz, reducción de la potencia de la señal y, posiblemente, problemas intermitentes con la conexión óptica.

    • Para limpiar el canal del transceptor, utilice un dispositivo de limpieza de fibras adecuado, como las varitas de limpieza del adaptador de fibra óptica RIFOCS (número de pieza 946). Siga las instrucciones del kit de limpieza que utilice.

    • Después de limpiar el transceptor, asegúrese de que la punta del conector del cable de fibra óptica esté limpia. Use solo un kit de limpieza de cables de fibra óptica sin alcohol aprobado, como el limpiador de fibra Opptex Cletop-S®. Siga las instrucciones del kit de limpieza que utilice.
