Acceso rápido a la instalación y alimentación del bastidor

Coloque el enrutador sobre una superficie plana y estable.

Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo a un punto ESD del sitio.

Fije las cuchillas de montaje a los postes delanteros del bastidor con ocho tornillos de montaje en bastidor apropiados para el bastidor y un destornillador.

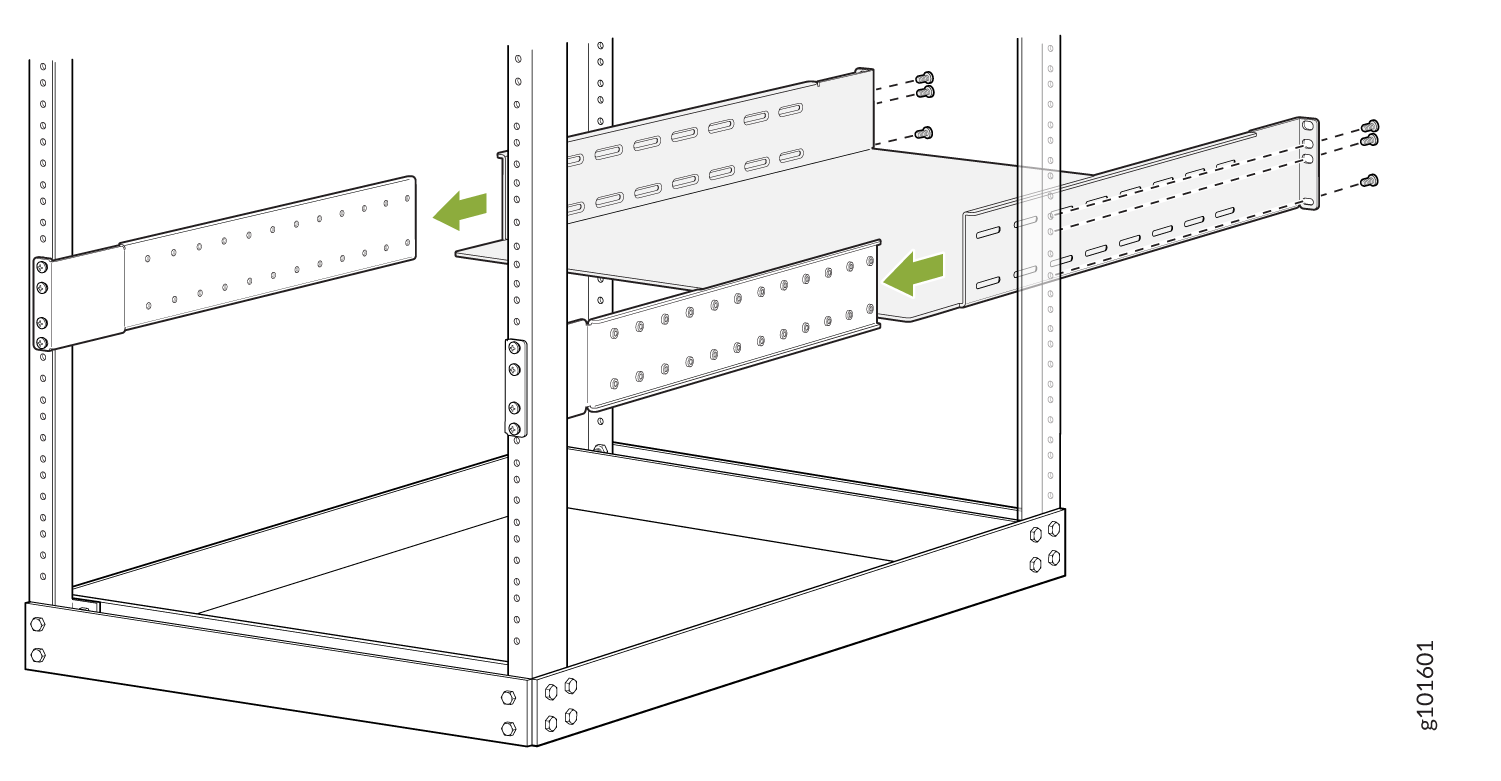

Desde la parte posterior del bastidor, deslice la bandeja de montaje en los postes traseros del bastidor de modo que las cuchillas de montaje se deslicen en las ranuras de la bandeja de montaje. Fije la bandeja a los postes traseros del bastidor con seis tornillos de montaje en bastidor apropiados para el bastidor y un destornillador.

Compruebe que la bandeja de montaje esté nivelada.

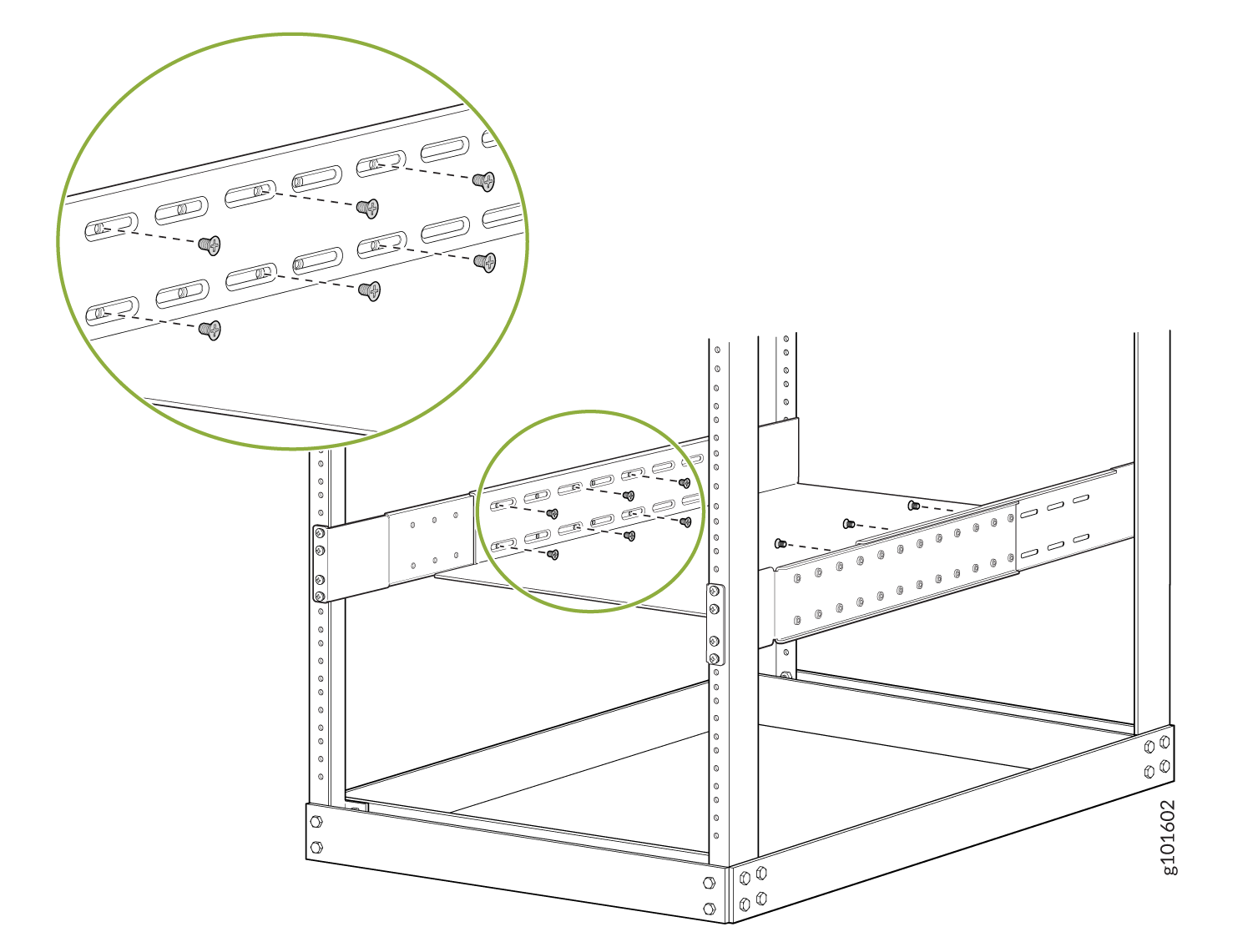

Fije las cuchillas de montaje a la bandeja con el 12 Phillips 8-32 x .375 in. tornillos de cabeza plana. No apriete demasiado: no aplique más de 18 lb-in (2 Nm) de torque a los tornillos.

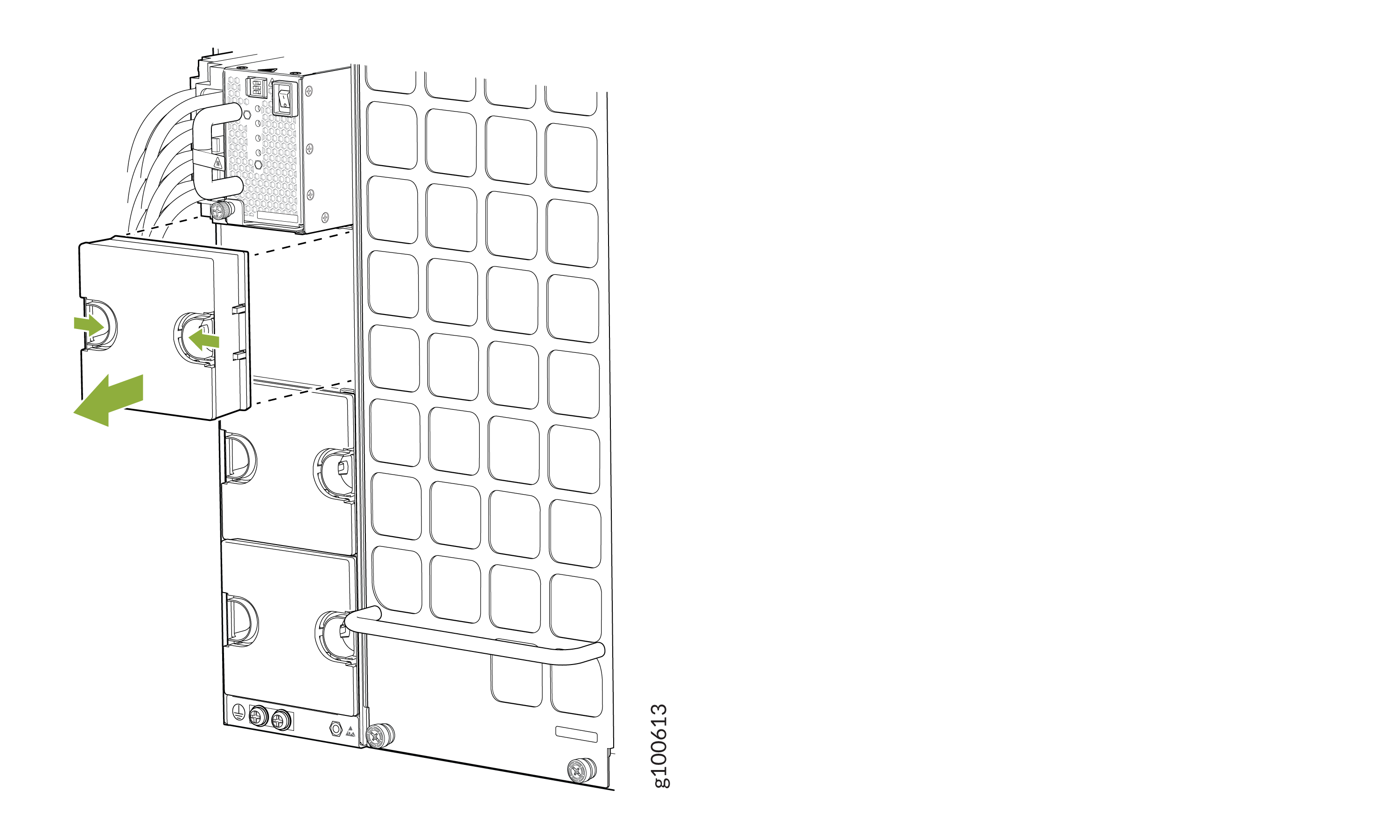

Retire las cubiertas de la ranura de la tarjeta de línea agarrando las manijas y tirando de las cubiertas hacia afuera.

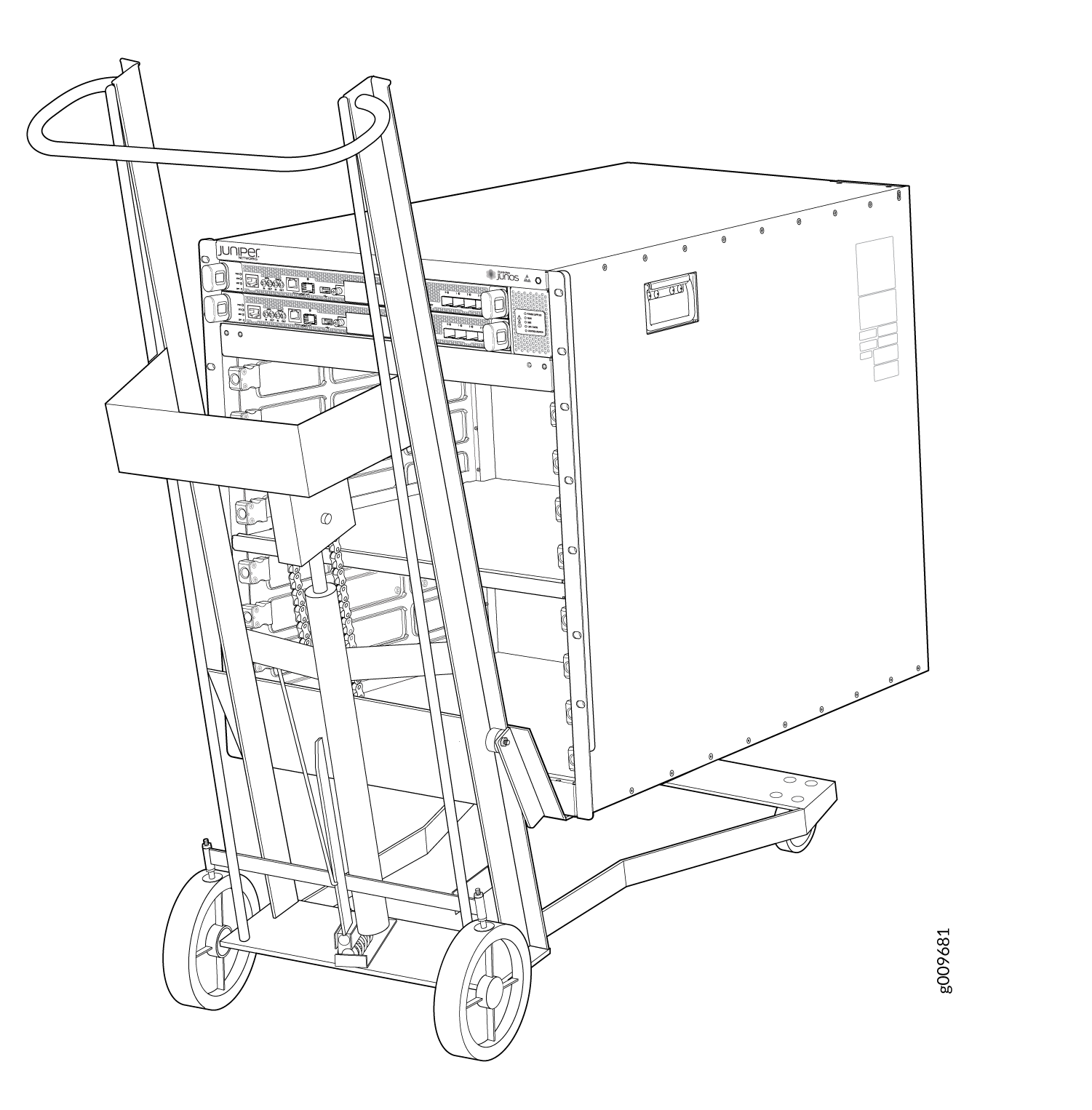

Cargue el enrutador en el elevador, asegurándose de que descanse firmemente en la plataforma elevadora.

Con el elevador, alinee el enrutador delante del bastidor y céntrelo delante de la bandeja de montaje.

Levante el chasis aproximadamente 0,75 pulg. (1,9 cm) por encima de la superficie de la bandeja de montaje. Alinee el chasis lo más cerca posible de la bandeja de montaje.

Deslice con cuidado el chasis sobre la bandeja de montaje hasta que las bridas del chasis entren en contacto con los rieles del bastidor. Las cuchillas de montaje garantizan que los orificios de las bridas del chasis se alineen con los orificios de los rieles del bastidor.

Fije el chasis al bastidor instalando 14 tornillos de montaje en bastidor a través de cada orificio de brida abierto y orificio de bastidor.

Aleje el elevador del bastidor.

Compruebe la alineación del enrutador. Los tornillos de montaje del bastidor a cada lado del bastidor deben alinearse y el enrutador debe estar nivelado. Apriete los tornillos.

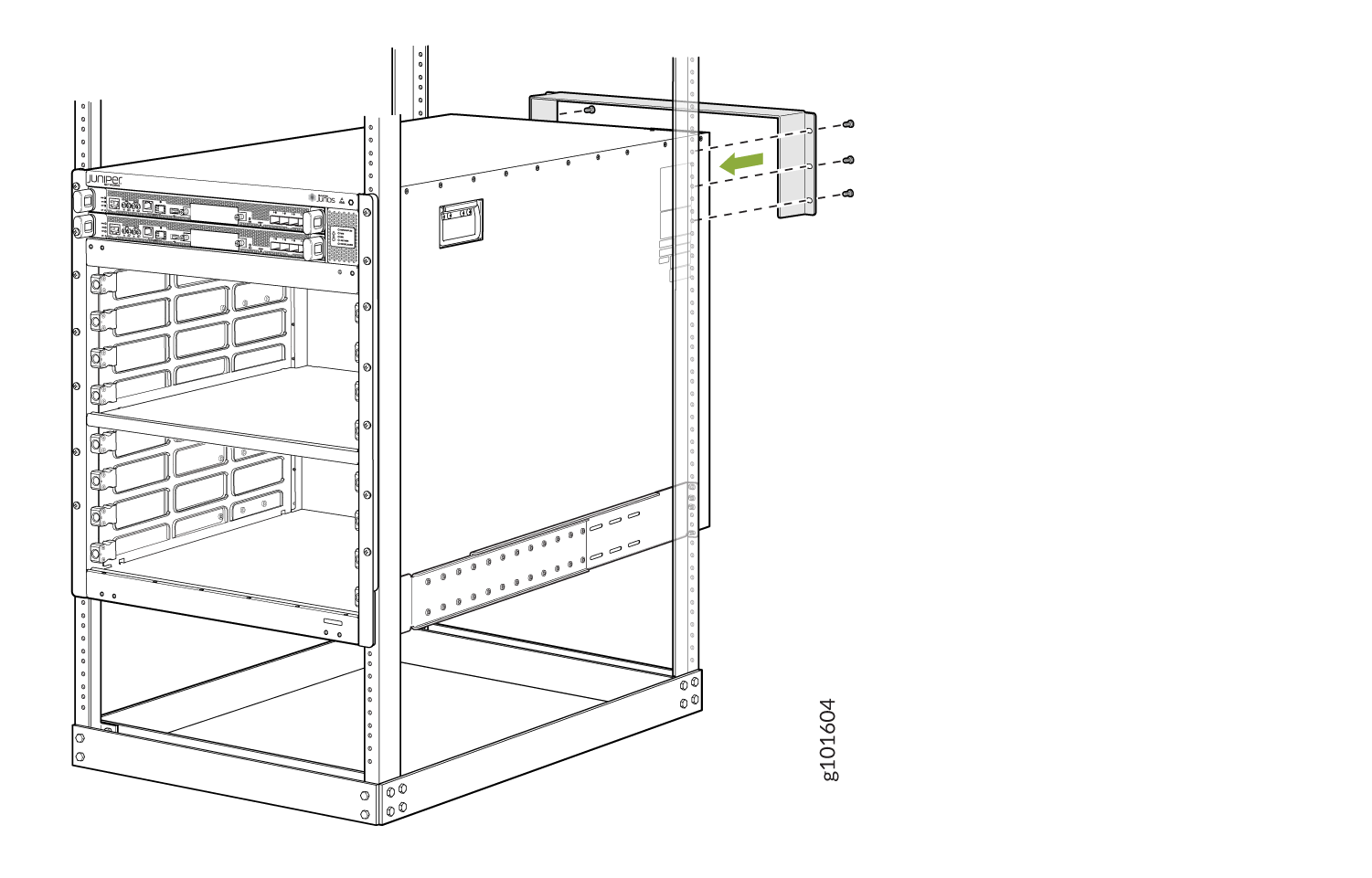

Inserte el sistema de seguridad entre los postes traseros de la estantería. Debe descansar en la parte superior del chasis y alinearse con los orificios del bastidor.

Fije la restricción al bastidor instalando seis tornillos de montaje en bastidor a través de cada orificio de brida abierto y orificio de bastidor. Apriete los tornillos.

Si la ranura de la fuente de alimentación tiene una cubierta, inserte el pulgar y el índice en los orificios para los dedos, apriete y extraiga la cubierta de la ranura. Guarde la cubierta para usarla más tarde.

Teniendo cuidado de no tocar las conexiones de la fuente de alimentación, saque la fuente de alimentación de su bolsa.

Despegue y retire la envoltura protectora de plástico que cubre los cuatro lados de la fuente de alimentación.

Asegúrese de que el interruptor de encendido esté en la posición de espera (O). Este interruptor apaga el voltaje de salida; No interrumpe la alimentación de entrada.

Desatornille el tornillo cautivo en sentido contrario a las agujas del reloj con los dedos o con el destornillador Phillips (+), número 1.

Gire el tornillo cautivo hacia afuera de la placa frontal de la fuente de alimentación para liberar el pestillo.

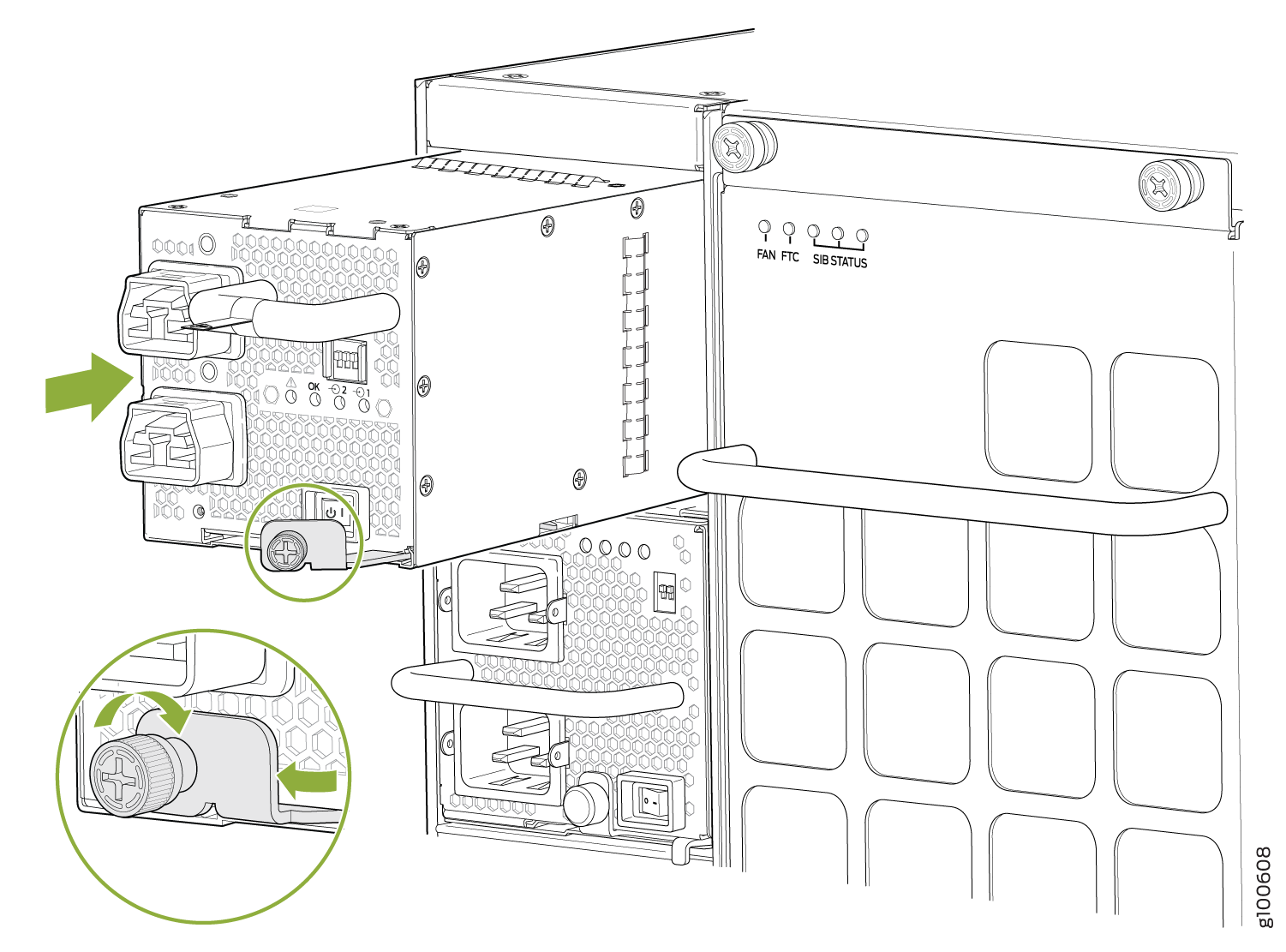

Con ambas manos, coloque la fuente de alimentación en la ranura de la fuente de alimentación en la parte posterior del sistema. Deslice la fuente de alimentación directamente en el chasis hasta que la fuente de alimentación esté completamente asentada en la ranura. Asegúrese de que la placa frontal de la fuente de alimentación esté alineada con las placas frontales de la fuente de alimentación o las cubiertas de la fuente de alimentación adyacentes.

Empuje el tornillo cautivo en la placa frontal de la fuente de alimentación. Asegúrese de que el tornillo esté asentado dentro del orificio correspondiente en la placa frontal.

Apriete el tornillo cautivo girándolo en el sentido de las agujas del reloj con los dedos o con el destornillador Phillips (+), número 1. No apriete demasiado, no aplique más de 7.3 lb-in (0.82 Nm) de torque a los tornillos. Cuando el tornillo está completamente apretado, el pestillo se bloquea en el chasis del enrutador.

Verifique que un electricista autorizado haya conectado la lengüeta del terminal de puesta a tierra de protección (incluida en el kit de accesorios) al cable de conexión a tierra.

Conecte el otro extremo del cable de conexión a tierra a una conexión a tierra adecuada, como el bastidor en el que está instalado el enrutador.

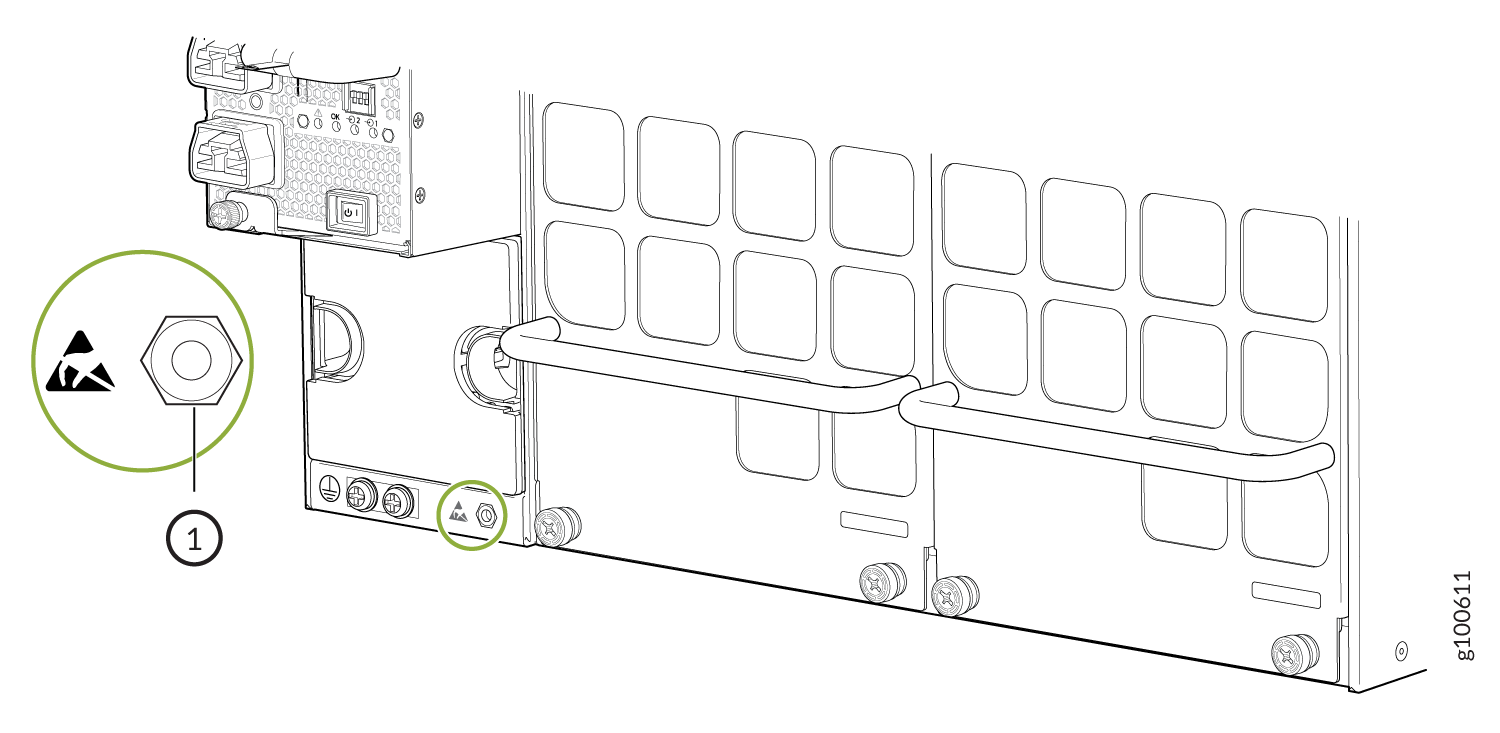

Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD en el chasis. Hay un punto ESD ubicado al lado del terminal de puesta a tierra de protección y debajo de la PSU 5 en la parte posterior del PTX10008.

1 — Punto ESD

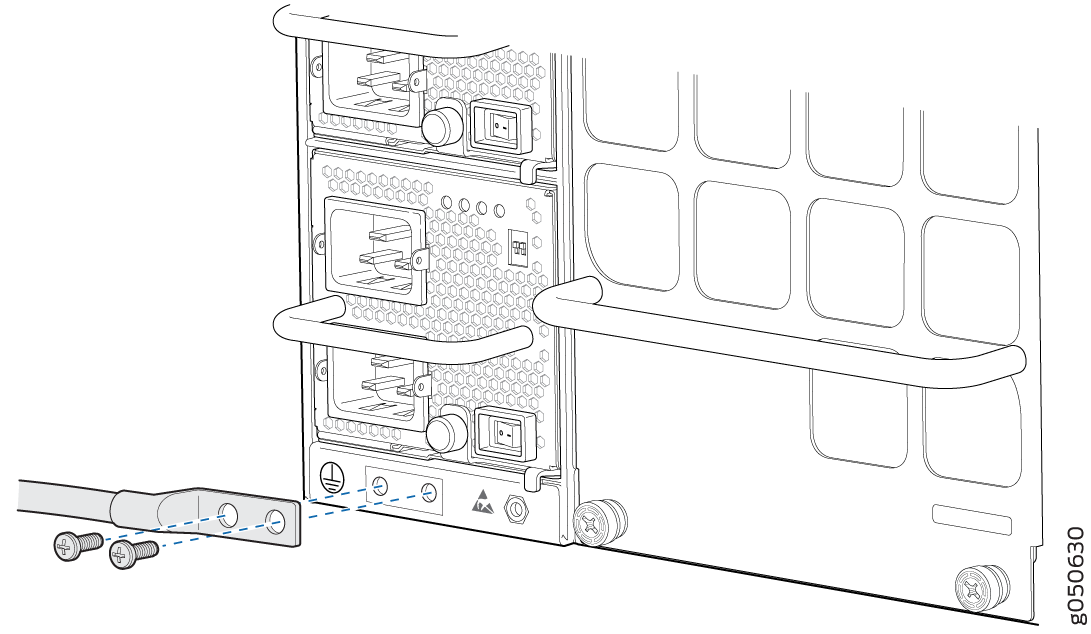

Retire los dos tornillos del terminal de puesta a tierra adyacente al punto ESD con un destornillador Phillips. Guarde los tornillos.

Coloque la lengüeta de conexión a tierra del chasis y el cable sobre los orificios de los tornillos, con la conexión del cable apuntando hacia la izquierda.

Coloque los dos tornillos sobre la lengüeta de conexión a tierra y el cable de conexión a tierra.

Apriete los dos tornillos con un destornillador Phillips. No apriete demasiado, no aplique más de 30 lb-in (3,4 Nm) de torque a los tornillos.

Viste el cable de conexión a tierra y asegúrese de que no toque ni bloquee el acceso a otros componentes del dispositivo y de que no cuelgue donde las personas puedan tropezar con él.

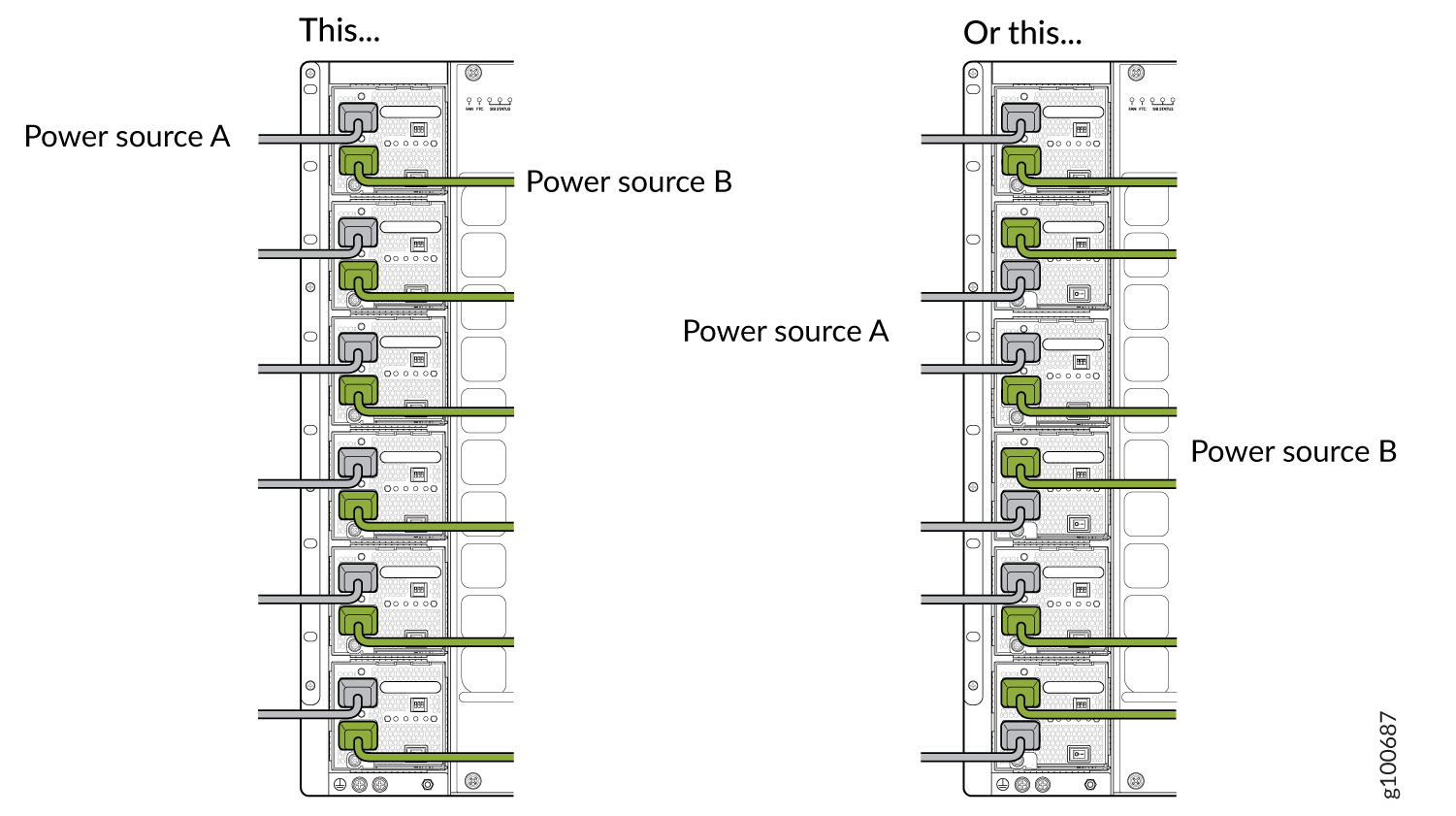

Conecte cada cable de alimentación a una fuente de alimentación dedicada (A y B). El JNP10K-PWR-AC2 requiere que cada fuente de alimentación se conecte a una fuente independiente. Vea la Figura 1 para ver algunas combinaciones posibles de cableado para PTX10008.

Figura 1: Equilibrio de carga adecuado para los cables de alimentación JNP10K-PWR-AC2

Para cada cable de alimentación, inserte el extremo del cable con el conector Anderson en la fuente de alimentación JNP10K-PWR-AC2. El conector encaja y bloquea el cable en su posición.

Si las tomas de corriente tienen un interruptor de encendido, colóquelas en la posición de encendido (|).

Configure los tres interruptores DIP para configurar las entradas y si la fuente de alimentación funciona a 3000 W, 5000 W o 5500 W. Consulte la Tabla 1.

Coloque ambos interruptores de habilitación en la posición de encendido cuando esté utilizando ambas entradas de fuente de alimentación. Cuando no utilice la redundancia de origen, establezca el origen no utilizado en la posición desactivado (O). El LED se vuelve rojo e indica un error si una entrada de fuente no está en uso y el interruptor de activación está encendido (|).

Asegúrese de que los LED INP1 e INP2 de la placa frontal de la fuente de alimentación estén encendidos y encendidos de manera constante.

Presione el interruptor de encendido a la posición de encendido (|).
