Sistema de alimentación PTX10004

PTX10004 enrutadores admiten CA, CC, corriente alterna de alto voltaje (HVAC) y corriente continua de alto voltaje (HVDC) al ofrecer las siguientes fuentes de alimentación:

  • JNP10K-PWR-AC3

  • JNP10K-PWR-AC2

  • JNP10K-PWR-DC2

Puede instalar hasta tres fuentes de alimentación en las ranuras etiquetadas como PSU0 a PSU2 (de arriba a abajo) ubicadas en la parte posterior del chasis.

Nota:

JNP10K-PWR-AC2 y JNP10K-PWR-AC3 pueden compartir la energía proporcionalmente en una configuración mixta, solo cuando se está actualizando a JNP10K-PWR-AC3.

Fuente de alimentación JNP10K-PWR-AC3

La fuente de alimentación JNP10K-PWR-AC3 es un modelo de alta capacidad diseñado para admitir sistemas de CA en modo 15-A y 20-A; consulte la figura 1.

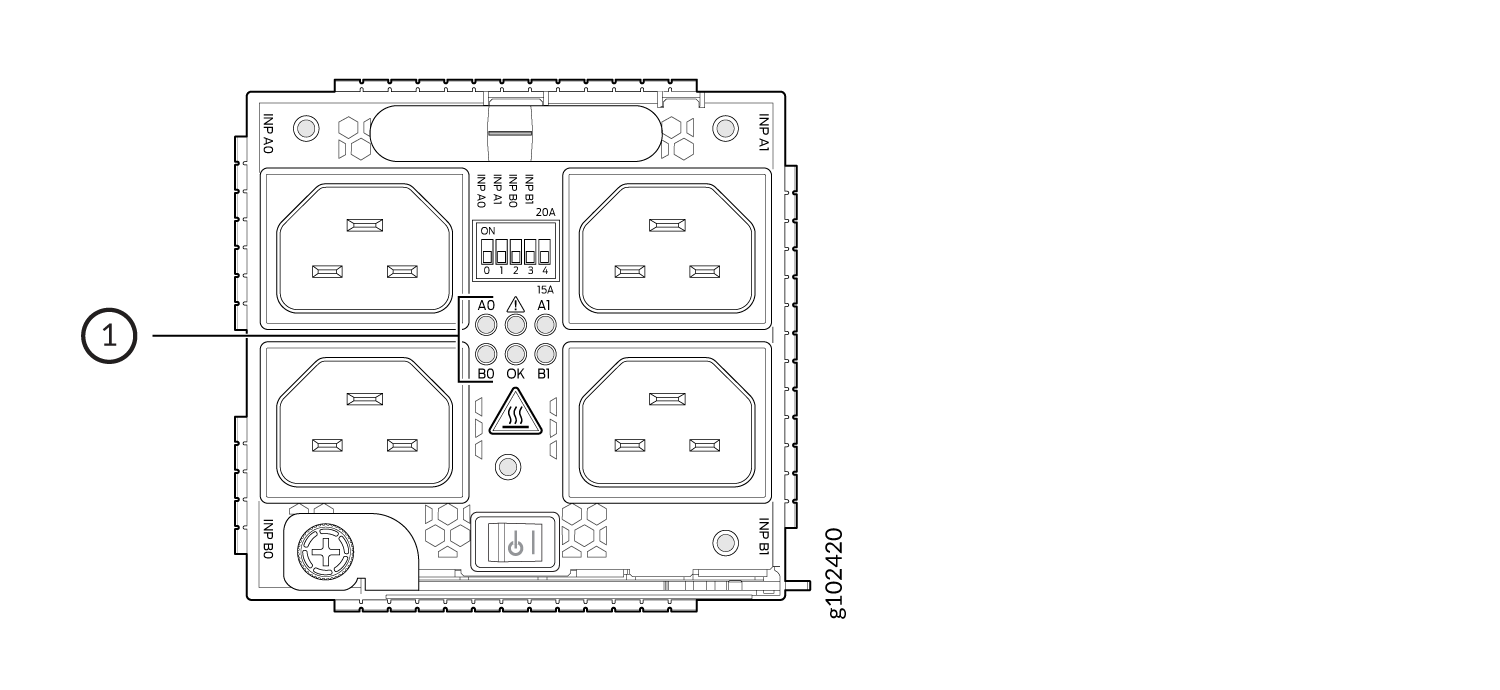

Figura 1: Fuente de alimentación JNP10K-PWR-AC3 JNP10K-PWR-AC3 Power Supply

Entrada—La fuente de alimentación toma cuatro entradas monofásicas de CA (180-264 VCA) (A0, A1, B0 y B1) a 20 A o 15 A y proporciona una salida de CC de 12,3 V. El receptáculo de entrada de la fuente de alimentación de CA (PSU) es IEC 320-C22. El conector de acoplamiento en el cable de alimentación es IEC 320-C21.

Resultado:La fuente de alimentación proporciona una salida de CC de 12,3 V en:

  • 7800 W (entrada de 20 A) con tres o cuatro fuentes activas, o

  • 6000 W (entrada de 20 A) con dos fuentes activas (una fuente para A0 o A1, y una segunda fuente para B0 o B1), o

  • 3000 W (entrada de 20 A) con alimentación activa única, o

  • 7800 W (entrada de 15 A) con cuatro fuentes activas, o

  • 7500 W (entrada de 15 A) con tres fuentes activas, o

  • 5000 W (entrada de 15 A) con dos fuentes activas, o

  • 2500 W (entrada de 15 A) con alimentación activa única.

  • El rango de voltaje de entrada de funcionamiento es de 180 a 264 VCA para sistemas de CA. La salida de CC es de 12,3 VCC.

  • El número de fuentes de alimentación y si las fuentes de alimentación proporcionan alimentación de salida alta (20 A) o baja salida (15-A) se configuran mediante un conjunto de conmutadores de paquete dual en línea (DIP) en la placa frontal de la fuente de alimentación. Si una fuente de alimentación del chasis se establece en bajo consumo, el presupuesto de energía para el chasis se reduce a bajo consumo, independientemente de la configuración del conmutador DIP o de los resultados de salida en la CLI. Este diseño protege contra el ajuste accidental de la fuente de alimentación a 20 A en una instalación que puede proporcionar solo 15 A y el disparo del disyuntor de la instalación. Le recomendamos que no mezcle la configuración del conmutador DIP en su sistema. Consulte la Tabla 2 para obtener información sobre los voltajes de entrada y salida cuando se utilizan los conmutadores DIP.

  • La fuente de alimentación JNP10K-PWR-AC3 tiene un interruptor ENABLE en el panel frontal para habilitar/deshabilitar la salida principal de 12.3 VCC y la salida de espera de +5.0 V_BIAS también. Si el conmutador está en posición DISABLE (DISCAPACITAR), el PFC del front-end se desactivará para minimizar el consumo de energía. Este conmutador tiene la prioridad más alta sobre cualquier otro método de apagado.

  • La corrección del factor de potencia (PFC) es PF 0.98 kW mínimo a plena carga. La corriente de irrupción máxima es de 50 A para la alimentación activa.

JNP10K-PWR-BLN3 o activo en blanco

Juniper Networks ofrece un módulo de alimentación en blanco activo (ABPM), JNP10K-PWR-BLN3. Esto ayuda en el flujo de aire y enfriamiento en el chasis. Puede tener la siguiente combinación de ABPM, espacios en blanco pasivos y unidades de suministro de alimentación (PSU) JNP10K-PWR-AC3 en el chasis del enrutador:

  • Tres PSU

  • Dos PSU con una MAPA

  • Una fuente de alimentación con un ABPM y un espacio en blanco pasivo

  • Una fuente de alimentación con dos ABPM

  • Tabla 1: PSU, MAPA, matriz en blanco pasiva

    Fuentes de alimentación JNP10K-PWR-AC3

    ABPM (JNP10K-PWR-BLN3)

    Blanco pasivo

    3

    -

    -

    2

    1

    -

    1

    1

    1

    1

    2

    -

    Nota:

    Debe haber un mínimo de una fuente de alimentación (PSU) JNP10K-PWR-AC3 en el chasis del enrutador.

La fuente de alimentación JNP10K-PWR-AC3 tiene ventiladores internos que contribuyen al enfriamiento del chasis. Tres PSU o dos PSU junto con un ABPM deben estar presentes en un chasis en funcionamiento para tener el flujo de aire adecuado. Si bien se requiere que las fuentes de alimentación mínimas estén presentes en el chasis, no es necesario que todas estén necesariamente conectadas a la fuente de alimentación. Si una fuente de alimentación está instalada en una ranura pero no conectada a una fuente de alimentación, extrae energía del chasis para alimentar los ventiladores internos de las fuentes de alimentación.

Advertencia:

Peligro extremo de quemaduras: el JNP10K-PWR-AC3 puede alcanzar temperaturas en el rango de 158 °F a 176 °F (70 °C a 80 °C) en condiciones de funcionamiento.

Advertencia:

El enrutador es un equipo enchufable tipo A instalado en una ubicación de acceso restringido. Tiene un terminal de conexión a tierra de protección separado en el chasis que debe conectarse a tierra permanentemente para conectar a tierra el chasis adecuadamente y proteger al operador de riesgos eléctricos.

CAUTELA:

Antes de comenzar a instalar el enrutador, asegúrese de que un electricista con licencia haya conectado una lengüeta de conexión a tierra adecuada al cable de conexión a tierra que suministra. El uso de un cable de conexión a tierra con una lengüeta conectada incorrectamente puede dañar el enrutador.

CAUTELA:

Utilice un disyuntor de 2 polos con una potencia nominal de 25 A en la instalación del edificio y el sistema, o según el código eléctrico local.

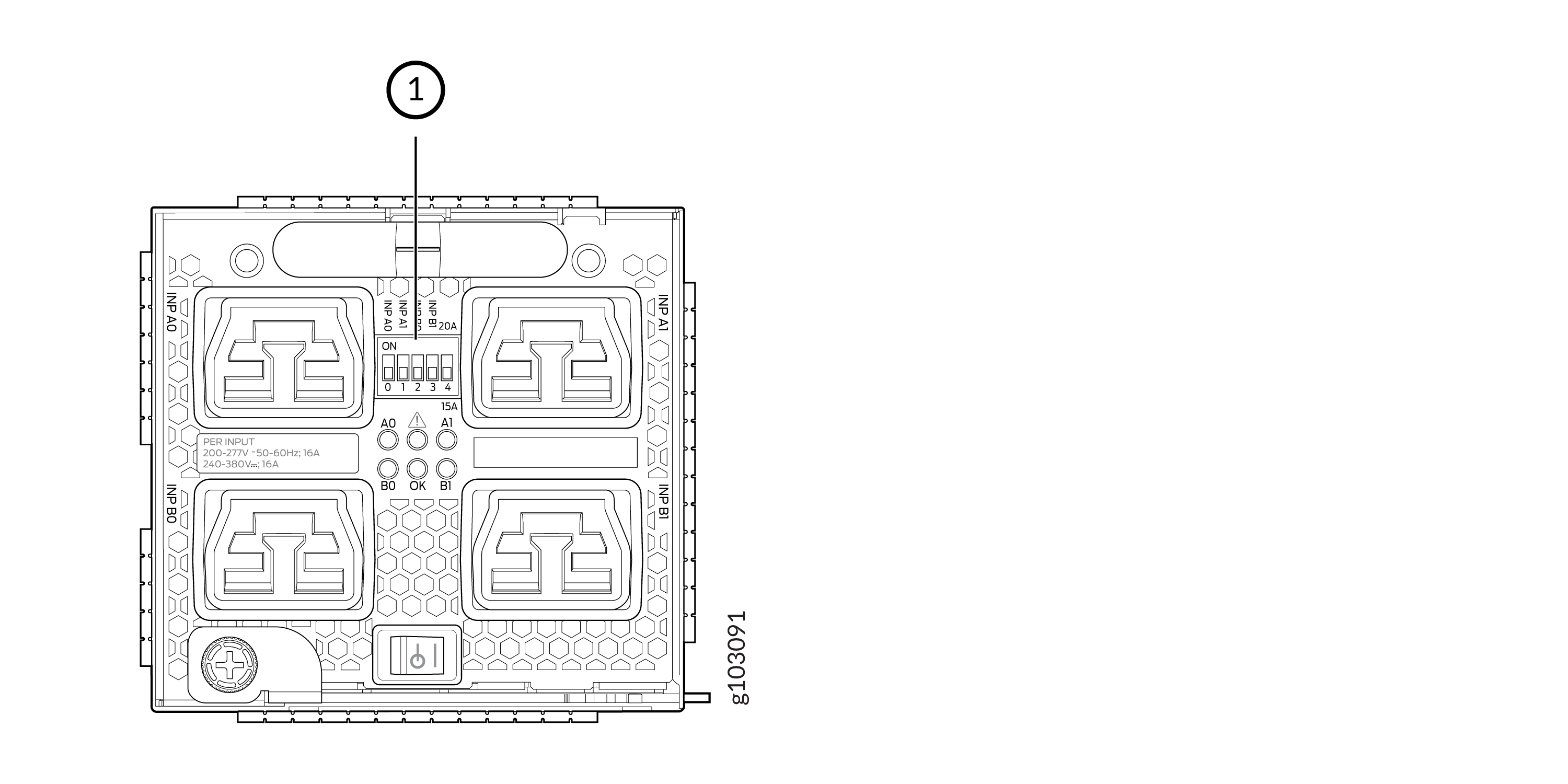

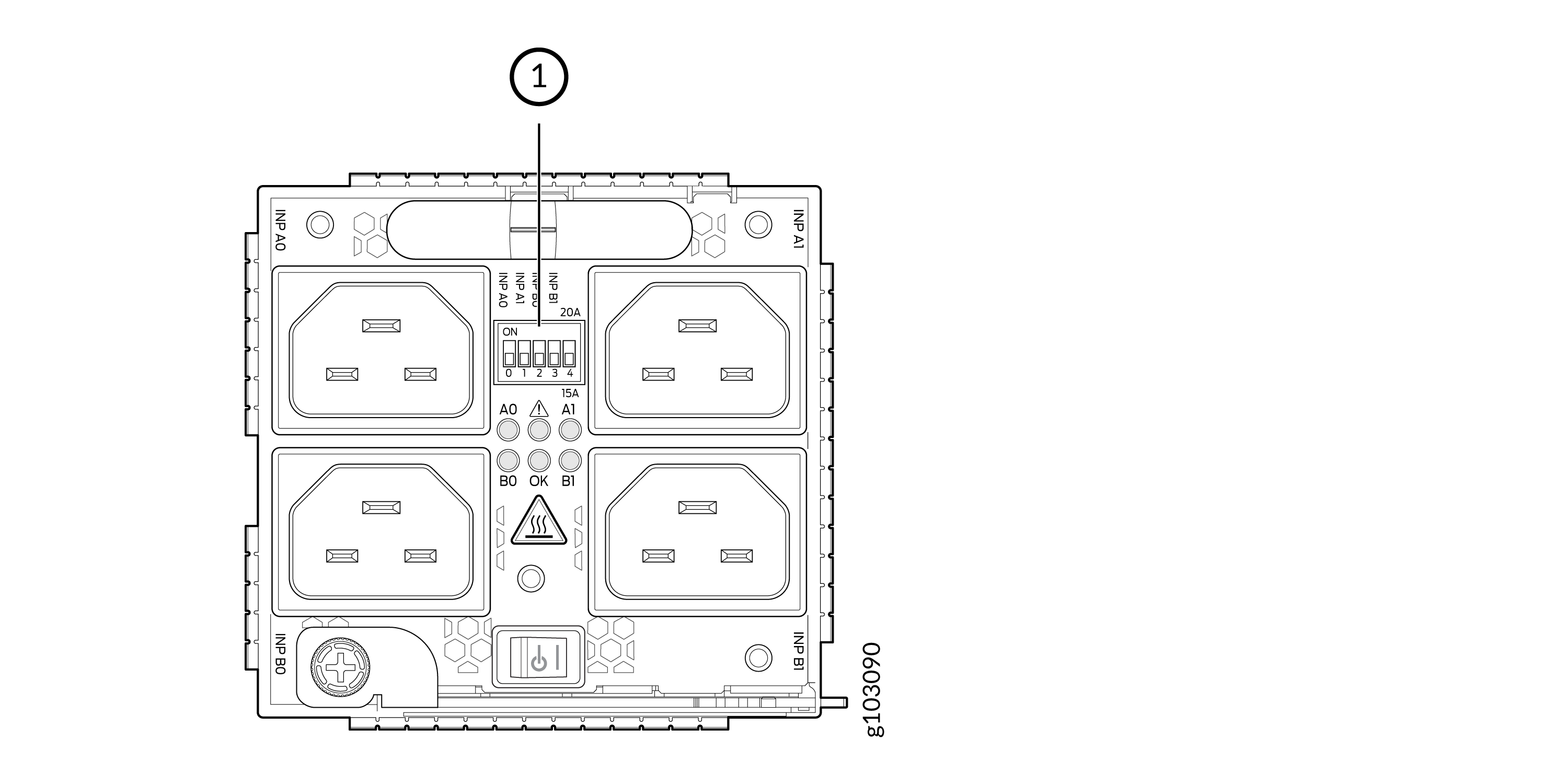

Las fuentes de alimentación JNP10K-PWR-AC3 tienen cinco interruptores DIP de doble posición (INP-A0, INP-A1, INP-B0, INP-B1 y DIP4) a los que se puede acceder desde el panel frontal. DIP4 es el quinto conmutador DIP, que se utiliza para indicar si la fuente de entrada 20A o 15A está conectada. Consulte la Figura 2 y la Tabla 2 para conocer la disposición de los conmutadores DIP y la potencia de salida cuando los conmutadores DIP están configurados en diferentes combinaciones.

Figura 2: Interruptores DIP en la fuente de alimentación NP10K-PWR-AC3 DIP Switches on NP10K-PWR-AC3 Power Supply

1—LEDs correspondientes a los interruptores DIP situados encima.

Tabla 2: Configuración del conmutador DIP para la fuente de alimentación JNP10K-PWR-AC3

INP-A0 (Conmutador 0)

INP-A1 (Conmutador 1)

INP-B0 (Conmutador 2)

INP-B1 (Conmutador 3)

Conmutador 4 (entrada alta 20 A/entrada baja 15 A)

Potencia de salida

15-A

Apagado

Apagado

Apagado

En

Desactivado (15 A)

2500 W

Apagado

Apagado

En

Apagado

Desactivado (15 A)

2500 W

Apagado

Apagado

En

En

Desactivado (15 A)

5000 W

Apagado

En

Apagado

Apagado

Desactivado (15 A)

2500 W

Apagado

En

Apagado

En

Desactivado (15 A)

5000 W

Apagado

En

En

En

Desactivado (15 A)

7500 W

Apagado

En

En

Apagado

Desactivado (15 A)

5000 W

En

Apagado

Apagado

Apagado

Desactivado (15 A)

2500 W

En

Apagado

Apagado

En

Desactivado (15 A)

5000 W

En

Apagado

En

Apagado

Desactivado (15 A)

5000 W

En

Apagado

En

En

Desactivado (15 A)

7500 W

En

En

Apagado

Apagado

Desactivado (15 A)

5000 W

En

En

Apagado

En

Desactivado (15 A)

7500 W

En

En

En

Apagado

Desactivado (15 A)

7500 W

En

En

En

En

Desactivado (15 A)

7800 W

20-A

Apagado

Apagado

Apagado

En

Activado (20 A)

3000 W

Apagado

Apagado

En

Apagado

Activado (20 A)

3000 W

Apagado

Apagado

En

En

Activado (20 A)

6000 W

Apagado

En

Apagado

Apagado

Activado (20 A)

3000 W

Apagado

En

Apagado

En

Activado (20 A)

6000 W

Apagado

En

En

Apagado

Activado (20 A)

6000 W

Apagado

En

En

En

Activado (20 A)

7800 W

En

Apagado

Apagado

Apagado

Activado (20 A)

3000 W

En

Apagado

Apagado

En

Activado (20 A)

6000 W

En

Apagado

En

Apagado

Activado (20 A)

6000 W

En

Apagado

En

En

Activado (20 A)

7800 W

En

En

Apagado

Apagado

Activado (20 A)

6000 W

En

En

Apagado

En

Activado (20 A)

7800 W

En

En

En

Apagado

Activado (20 A)

7800 W

En

En

En

En

Activado (20 A)

7800 W

CAUTELA:

Es importante conectar las fuentes de alimentación de entrada de la fuente de alimentación JNP10K-PWR-AC3 a la red de CA antes de encender el router.

LED de fuente de alimentación JNP10K-PWR-AC3

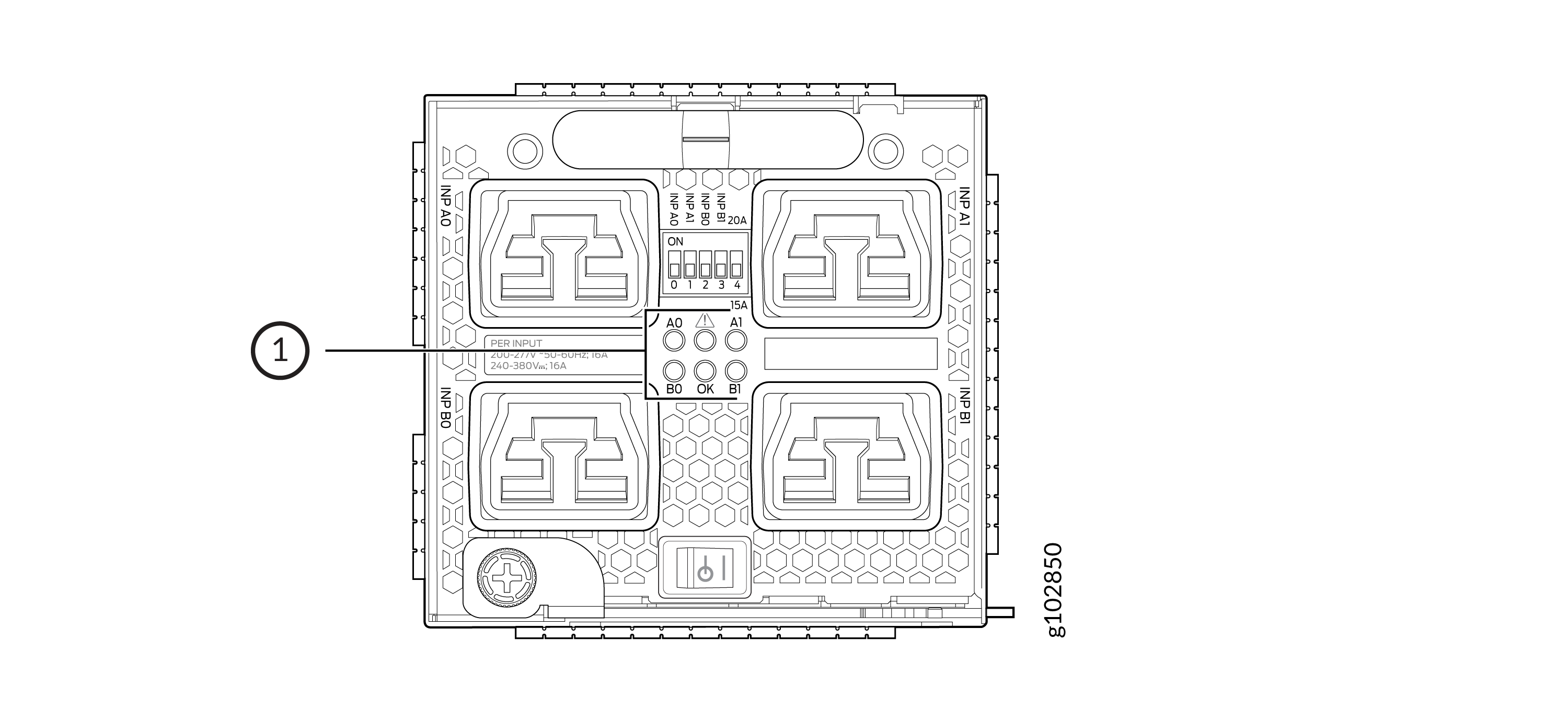

La fuente de alimentación JNP10K-PWR-AC3 tiene seis LED en su placa frontal: !, OK, A0, A1, B0 y B1. Los LED numerados corresponden a las cuatro entradas (INP-A0, INP-A1, INP-B0 e INP-B1). Además, hay dos LEDs más OK (Power OK) y !(Falla). Estos LED muestran información sobre el estado de la fuente de alimentación. Consulte la figura 3.

Figura 3: LED en una fuente de alimentación JNP10K-PWR-AC3 LEDs on a JNP10K-PWR-AC3 Power Supply

1—LEDs en la fuente de alimentación JNP10K-PWR-AC3 que indican:

  • ! Culpa

  • DE ACUERDO Alimentación OK

  • A0 INP A0–Entrada de origen 1

  • A1 INP A1–Fuente de entrada 2

  • B0 INP B0–Fuente de entrada 3

  • B1 INP B1–Fuente de entrada 4

Nota:

Las marcas físicas en la fuente de alimentación son 1, 2, 3 y 4. Estas marcas corresponden a INP-A0, INP-A1, INP-B0 e INP-B1 en la salida (véase el show chassis power cuadro 3).

Tabla 3: Marcas físicas en el chasis AC3 versus mostrar comando de potencia del chasis

Marcado físico en JNP10K-PWR-AC3

mostrar comando de energía del chasis

INP A0

INP-A0

INP A1

INP-A1

INP B0

INP-B0

INP B1

INP-B1

La Tabla 4 describe los LED de una fuente de alimentación JNP10K-PWR-AC3, el color del LED, el estado y su significado.

Tabla 4: LEDs JNP10K-PWR-AC3 en un PTX10004

LED

Color

Estado

Descripción

1 o (AO en la salida de CLI)

Amarillo

Sólido

Uno de los siguientes:

  • La fuente de alimentación está apagada.

  • Hay voltaje de entrada.

  • El voltaje de entrada está presente, pero se detecta una falla.

Verde

Sólido

La fuente de alimentación funciona correctamente.

2 o (A1 en la salida de CLI)

Amarillo

Sólido

Uno de los siguientes:

  • La fuente de alimentación está apagada.

  • Hay voltaje de entrada.

  • El voltaje de entrada está presente, pero se detecta una falla.

Verde

Sólido

La fuente de alimentación funciona correctamente.

3 o (B0 en la salida de CLI)

Amarillo

Sólido

Uno de los siguientes:

  • La fuente de alimentación está apagada.

  • Hay voltaje de entrada.

  • El voltaje de entrada está presente, pero se detecta una falla.

Verde

Sólido

La fuente de alimentación funciona correctamente.

4 o (B1 en la salida de CLI)

Amarillo

Sólido

Uno de los siguientes:

  • La fuente de alimentación está apagada.

  • Hay voltaje de entrada.

  • El voltaje de entrada está presente, pero se detecta una falla.

Verde

Sólido

La fuente de alimentación funciona correctamente.

OK (Alimentación OK)

Verde

Sólido

La fuente de alimentación funciona correctamente.

Amarillo

Intermitente

La salida de la fuente de alimentación ha detectado un error.

Canchas

Apagado

La fuente de alimentación está apagada.

! (Falla)

Rojo

Sólido

La fuente de alimentación ha fallado y debe ser reemplazada.

Canchas

Apagado

La fuente de alimentación funciona normalmente.

Fuente de alimentación JNP10K-PWR-AC2

La fuente de alimentación JNP10K-PWR-AC2 es un modelo de alta capacidad diseñado para admitir sistemas de CA, CA de alto voltaje (HVAC) o CC de alto voltaje (HVDC) en un modo de 20-A o 30-A; consulte la figura 4. La fuente de alimentación alimenta la entrada de CA y proporciona una salida de CC de 5000 W con una sola alimentación y 5500 W con una alimentación dual. El rango de voltaje de entrada de funcionamiento es de 180 a 305 VCA para sistemas de CA y de 190 a 410 VCC para sistemas de CC.

El número de fuentes de alimentación y si las fuentes de alimentación proporcionan alimentación de salida alta (30-A) o baja salida (20-A) se configuran mediante un conjunto de conmutadores de paquete dual en línea (DIP) en la placa frontal de la fuente de alimentación. Si una fuente de alimentación del chasis se establece en bajo consumo, el presupuesto de energía para el chasis se reduce a bajo consumo, independientemente de la configuración del conmutador DIP o de los resultados de salida en la CLI. Este diseño protege contra el ajuste accidental de la fuente de alimentación a 30 A en una instalación que puede proporcionar solo 20 A y el disparo del disyuntor de la instalación. Le recomendamos que no mezcle la configuración del conmutador DIP en su sistema. Consulte la Tabla 5 para obtener información sobre los voltajes de entrada y salida cuando utiliza los conmutadores DIP.

Figura 4: Fuente de alimentación JNP10K-PWR-AC2 JNP10K-PWR-AC2 Power Supply
Advertencia:

Peligro extremo de quemaduras: no manipule una fuente de alimentación HVAC o HVDC que se ejecute en el chasis sin guantes de protección térmica. El JNP10K-PWR-AC2 puede alcanzar temperaturas en el rango de 158 °F a 176 °F (70 °C a 80 °C) en condiciones de funcionamiento.

Advertencia:

El enrutador es un equipo enchufable tipo A instalado en una ubicación de acceso restringido. Tiene un terminal de conexión a tierra de protección separado en el chasis que debe conectarse a tierra permanentemente para conectar a tierra el chasis adecuadamente y proteger al operador de riesgos eléctricos.

CAUTELA:

Antes de comenzar a instalar el enrutador, asegúrese de que un electricista con licencia haya conectado una lengüeta de conexión a tierra adecuada al cable de conexión a tierra que suministra. El uso de un cable de conexión a tierra con una lengüeta conectada incorrectamente puede dañar el enrutador.

CAUTELA:

Utilice un disyuntor de 2 polos con una potencia nominal de 25 A en la instalación del edificio y el sistema, o según el código eléctrico local.

Tabla 5: Configuración del conmutador DIP para fuentes de alimentación JNP10K-PWR-AC2

INP0—PS 0 (conmutador DIP 1)

INP1—PS 1 (conmutador DIP 2)

H/L (entrada alta 30 A/entrada baja 20 A)

Potencia de salida

En

En

Activado (30 A)

5500 W

En

En

Desactivado (20 A)

3000 W

En

Apagado

Activado (30 A)

5000 W

Apagado

En

Activado (30 A)

5000 W

En

Apagado

Desactivado (20 A)

2700 W

Apagado

En

Desactivado (20 A)

2700 W

Nota:

Si uno de los interruptores DIP está en la posición de encendido y si el interruptor de encendido está ajustado en la posición de apagado, el sistema emite una alarma de que faltan las fuentes de entrada. Puede evitar esto configurando ambos interruptores DIP en posición de apagado.

Nota:
  • IP1
    • INP1 en la salida de la CLI para Junos OS Evolved versión 20.4R2 o posterior.
    • INP0 en la salida de la CLI para versiones anteriores a Junos OS Evolved versión 20.4R2.
  • IP2
    • INP2 en la salida de la CLI para Junos OS Evolved versión 20.4R2 o posterior.
    • INP1 en la salida de la CLI para versiones anteriores a Junos OS Evolved versión 20.4R2.
CAUTELA:

Es importante conectar ambas fuentes de entrada de la fuente de alimentación JNP10K-PWR-AC2 a la red de CA antes de cargar el sistema con alimentación.

Las fuentes de alimentación tienen ventiladores internos que contribuyen al enfriamiento del chasis. Por lo tanto, todas las fuentes de alimentación deben estar presentes en un chasis en funcionamiento para tener el flujo de aire adecuado. Aunque todas las fuentes de alimentación deben estar presentes en el chasis, no necesariamente deben estar conectadas a la alimentación. Si una fuente de alimentación está instalada en una ranura pero no está conectada a una fuente de alimentación, extrae energía del chasis para alimentar los ventiladores internos de las fuentes de alimentación.

LED de fuente de alimentación JNP10K-PWR-AC2

La fuente de alimentación JNP10K-PWR-AC2 tiene cuatro LED en su placa frontal: !, OK, 2 y 1. Estos LED muestran información sobre el estado de la fuente de alimentación. Consulte la figura 5.

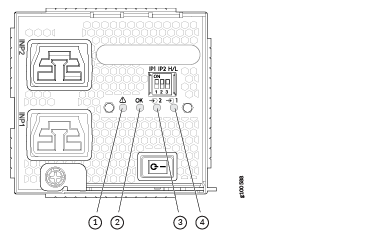

Figura 5: LED en una fuente de alimentación JNP10K-PWR-AC2 LEDs on a JNP10K-PWR-AC2 Power Supply
1

! Culpa

3

2 INP2–Entrada de origen 1

número arábigo

DE ACUERDO Alimentación OK

4

1 INP1–Entrada de origen 0

Nota:

Las marcas físicas en la fuente de alimentación son 1 y 2. Estas marcas corresponden a INP0 e INP1 en la salida (véase el show chassis power cuadro 6).

Tabla 6: Marcas físicas en el chasis versus mostrar comando de potencia del chasis

Marcado físico en JNP10K-PWR-AC2

mostrar comando de energía del chasis

1

INP0

2

INP1

La Tabla 7 describe los LED de una fuente de alimentación JNP10K-PWR-AC2.

Tabla 7: LEDs JNP10K-PWR-AC2 en un PTX10004

LED

Color

Estado

Descripción

1 (o INPO en la salida de CLI)

Amarillo

Sólido

Uno de los siguientes:

  • La fuente de alimentación está apagada.

  • No hay voltaje de entrada.

  • El voltaje de entrada está presente, pero se detecta una falla.

Verde

Sólido

La fuente de alimentación funciona correctamente.

2 (o INP1 en la salida de CLI)

Amarillo

Sólido

Uno de los siguientes:

  • La fuente de alimentación está apagada.

  • No hay voltaje de entrada.

  • El voltaje de entrada está presente, pero se detecta una falla.

Verde

Sólido

La fuente de alimentación funciona correctamente.

OK (Alimentación OK)

Verde

Sólido

La fuente de alimentación funciona correctamente.

Amarillo

Intermitente

La salida de la fuente de alimentación ha detectado un error.

Canchas

Apagado

La fuente de alimentación está apagada.

! (Falla)

Rojo

Sólido

La fuente de alimentación ha fallado y debe ser reemplazada.

Canchas

Apagado

La fuente de alimentación funciona normalmente.

Fuente de alimentación JNP10K-PWR-DC2

La fuente de alimentación JNP10K-PWR-DC2 proporciona dos fuentes de alimentación en una sola carcasa que acepta 60 A u 80 A mediante cuatro fuentes de alimentación de entrada redundantes. Consulte la figura 6.

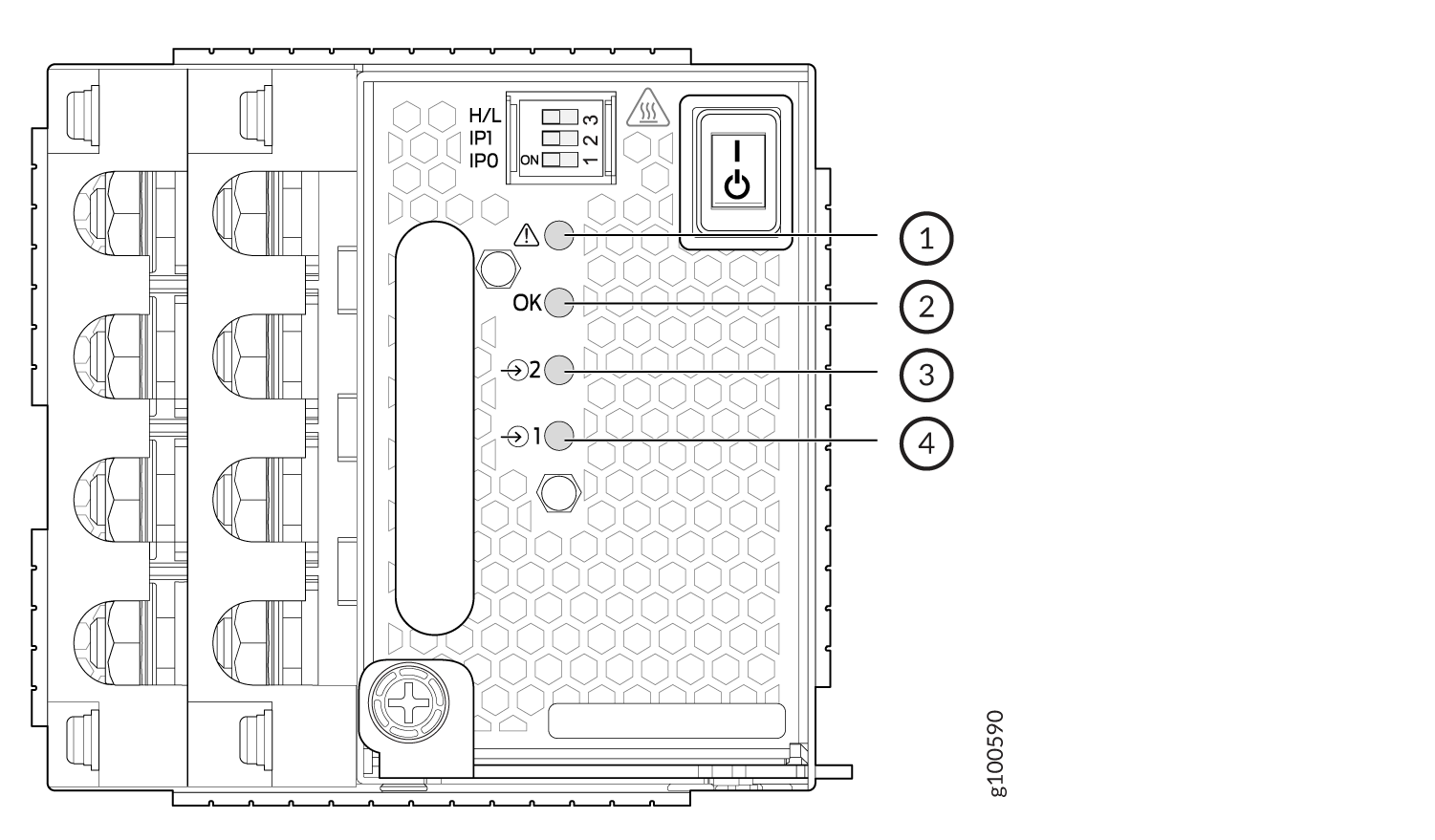

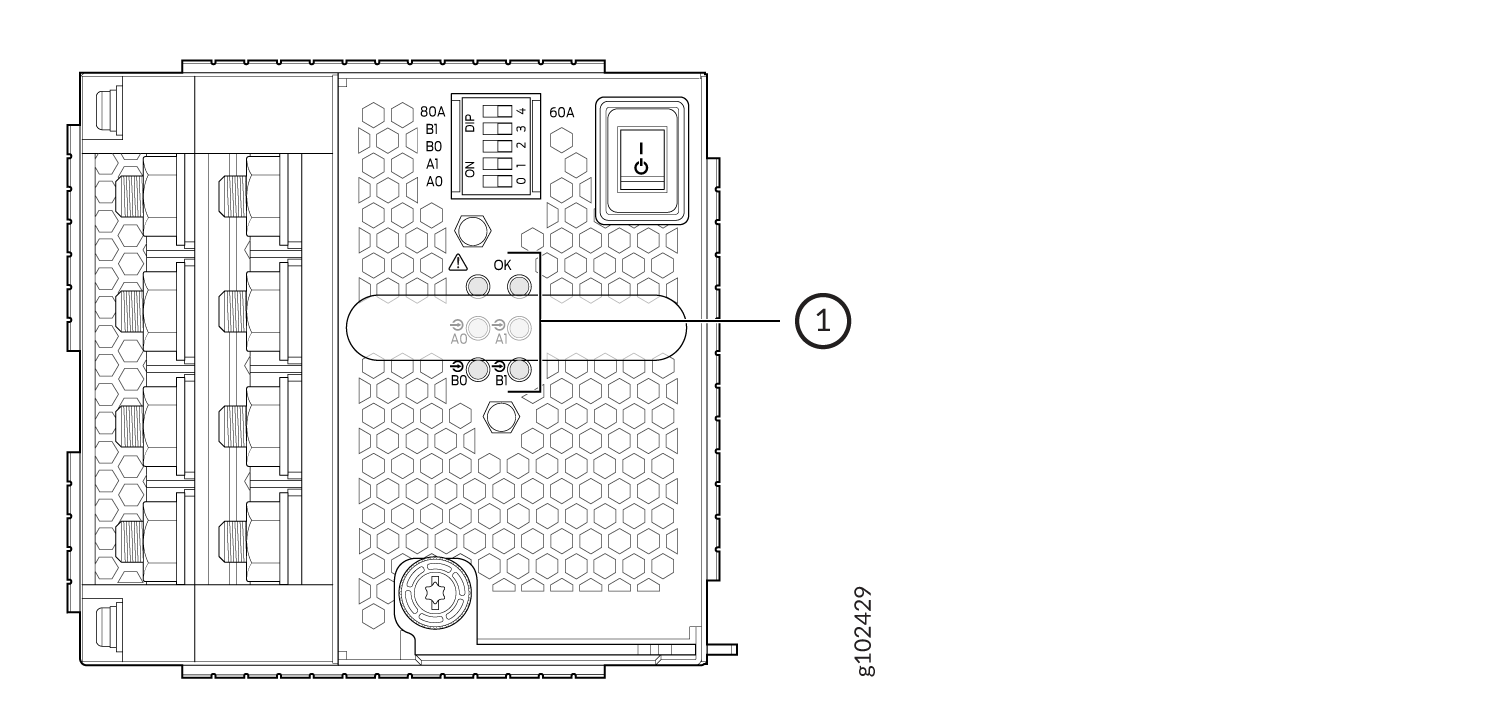

Figura 6: Fuente de alimentación JNP10K-PWR-DC2 JNP10K-PWR-DC2 Power Supply

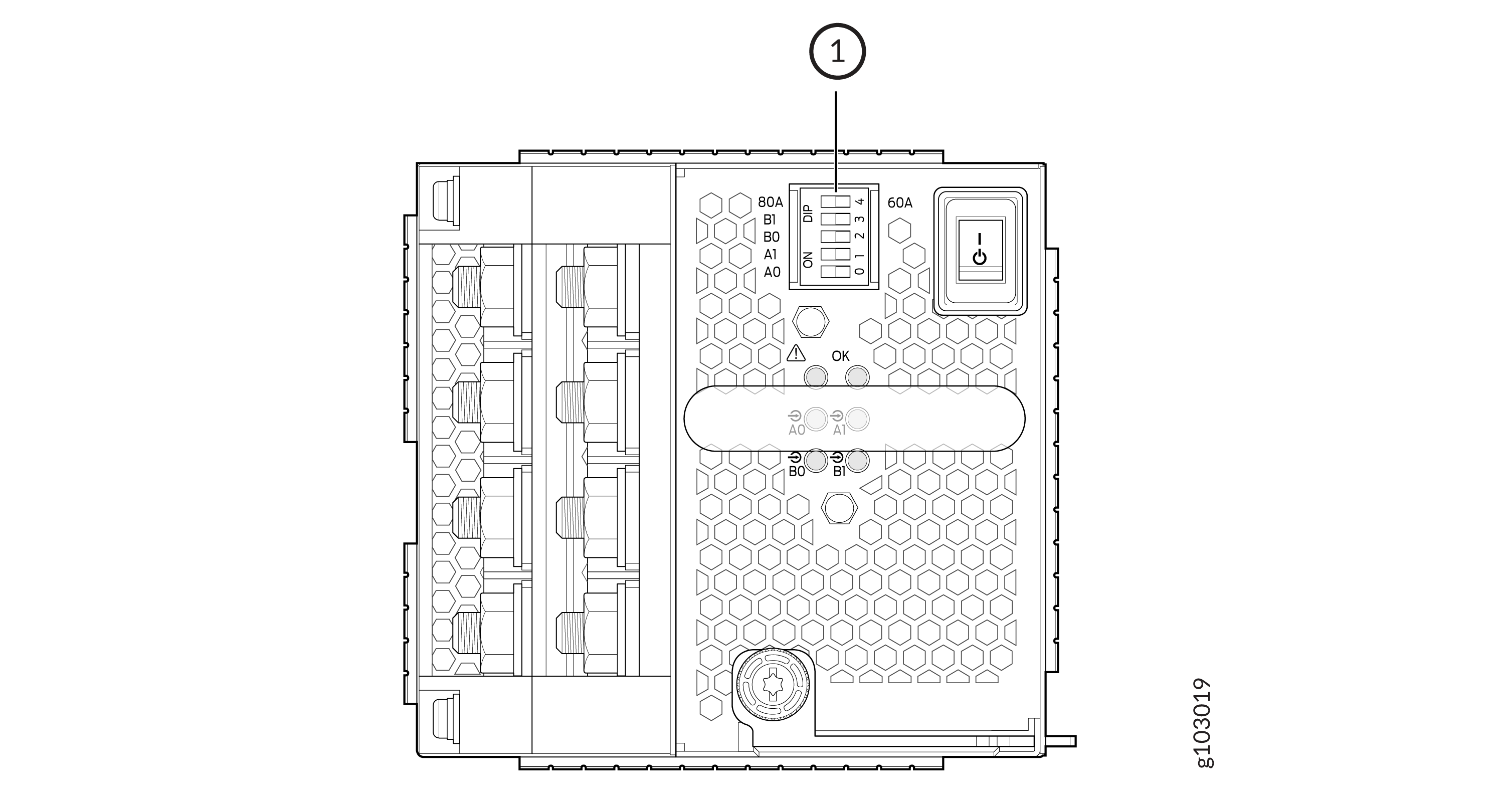

Las dos fuentes de alimentación internas (PS 0 y PS 1) tienen alimentaciones de entrada redundantes: A0 y/o B0 proporcionan alimentación a PS 0 y A1 y/o B1 proporcionan alimentación a PS 1. La alimentación de entrada A0 o B0 con el voltaje de entrada más alto proporciona energía a PS 0. Del mismo modo, la alimentación de entrada A1 o B1 con el voltaje de entrada más alto proporciona energía a PS 1. A0, B0, A1 y B1 comparten la potencia si el voltaje de entrada es el mismo. La entrada se configura mediante un conjunto de tres conmutadores DIP en la placa frontal de la fuente de alimentación que establece la potencia de salida combinada para ambas fuentes de alimentación internas. El resultado depende de la configuración de estos conmutadores DIP. Véase el cuadro 8. La salida de PS 0 y PS 1 comparte la potencia de salida.

Tabla 8: Configuración del conmutador DIP para fuentes de alimentación JNP10K-PWR-DC2

INP0—PS 0 (conmutador DIP 1)

INP1—PS 1 (conmutador DIP 2)

H/L (entrada alta 80 A/entrada baja 60 A)

Potencia de salida

En

En

Activado (80 A)

5500 W

En

En

Desactivado (60 A)

4400 W

En

Apagado

Activado (80 A)

2750 W

Apagado

En

Activado (80 A)

2750 W

En

Apagado

Desactivado (60 A)

2200 W

Apagado

En

Desactivado (60 A)

2200 W

Una salida combinada de 5500 W con PS 0 y PS 1 activa está disponible a 56 VCC o superior. Si el voltaje de entrada es inferior a 56 VCC, la potencia de salida disminuye linealmente, manteniendo la corriente de entrada un poco por debajo de los 60 A predeterminados. Sin embargo, la fuente de alimentación admite 5500 W con un voltaje de entrada más bajo si proporciona 80 A y establece el conmutador de la fuente de alimentación en la configuración de 80 A.

Una salida combinada de 2750 W con solo PS 0 o PS 1 activa está disponible a 56 VCC o superior. Si el voltaje de entrada es inferior a 56 VCC, la potencia de salida disminuye linealmente, manteniendo la corriente de entrada un poco por debajo de los 60 A predeterminados. Sin embargo, la fuente de alimentación admite 2750 W con un voltaje de entrada más bajo si proporciona 80 A y establece el conmutador de la fuente de alimentación en una configuración de 80 A.

La fuente de alimentación JNP10K-PWR-DC2 requiere un disyuntor dedicado para cada alimentación de CC de entrada. Debe utilizar un disyuntor clasificado para 80 A DC con retardo medio.

Las fuentes de alimentación tienen ventiladores internos que contribuyen al enfriamiento del chasis. Por lo tanto, todas las fuentes de alimentación deben estar presentes en un chasis en funcionamiento para tener el flujo de aire adecuado. Aunque todas las fuentes de alimentación deben estar presentes en el chasis, no necesariamente deben estar conectadas a la alimentación. Si una fuente de alimentación está instalada en una ranura pero no está conectada a una fuente de alimentación, extrae energía del chasis para alimentar los ventiladores internos de las fuentes de alimentación.

Advertencia:

El enrutador es un equipo enchufable tipo A instalado en una ubicación de acceso restringido. Tiene un terminal de conexión a tierra de protección separado en el chasis que debe conectarse a tierra permanentemente para conectar a tierra el chasis adecuadamente y proteger al operador de riesgos eléctricos.

CAUTELA:

Antes de comenzar a instalar el enrutador, asegúrese de que un electricista con licencia haya conectado una lengüeta de conexión a tierra adecuada al cable de conexión a tierra que suministra. El uso de un cable de conexión a tierra con una lengüeta conectada incorrectamente puede dañar el enrutador.

LED de fuente de alimentación JNP10K-PWR-DC2

Una fuente de alimentación JNP10K-PWR-DC2 tiene cuatro LED en su placa frontal: 1, 2, OK y el símbolo de falla, !. Estos LED muestran información sobre el estado de la fuente de alimentación. Consulte la figura 7.

Figura 7: LED en una fuente de alimentación JNP10K-PWR-DC2 LEDs on a JNP10K-PWR-DC2 Power Supply
1

! Culpa

3

2 Entrada de fuente de alimentación 1

número arábigo

DE ACUERDO Alimentación OK

4

1 Entrada de fuente de alimentación 0

La Tabla 9 describe los LED de una fuente de alimentación JNP10K-PWR-DC2.

Tabla 9: LED en una fuente de alimentación JNP10K-PWR-DC2

LED

Color

Estado

Descripción

1 (INP0 en la salida de CLI) o 2 (INP1 en la salida de CLI)

Verde

Sólido

La alimentación de CC está dentro del rango normal de funcionamiento (—40 VCC a —72 VCC).

Amarillo

Intermitente

El voltaje de entrada de alimentación de CC no está dentro del rango de funcionamiento normal.

Canchas

Apagado

La fuente de alimentación está apagada.

OK (Alimentación OK)

Verde

Sólido

La salida de alimentación de CC está dentro del rango de funcionamiento normal.

Amarillo

Intermitente

La salida de la fuente de alimentación está fuera de los límites de alimentación.

! (Falla)

Rojo

Sólido

La fuente de alimentación ha fallado y debe ser reemplazada.

Canchas

Apagado

La fuente de alimentación funciona normalmente. O bien, solo se alimenta una entrada y el conmutador de activación para la entrada que no está encendida está activado. Consulte Instalar una fuente de alimentación JNP10K-PWR-DC2 para obtener más información sobre los conmutadores de habilitación.

Nota:

Si el 1 o 2 y el LED OK no están encendidos, los cables de alimentación no están instalados correctamente o la fuente de alimentación ha fallado.

Si el LED 1 o 2 está iluminado en verde y el LED OK no está encendido, la fuente de alimentación no está instalada correctamente o la fuente de alimentación tiene un fallo interno.

Si el ! El LED parpadea, agregue una fuente de alimentación para equilibrar la demanda y el suministro de energía.
