Instale la puerta principal en un enrutador PTX10004

RESUMEN La puerta frontal (JNP10004-FRPNL1 o JNP10004-FRNT-PNL) del enrutador PTX10004 de Juniper Networks protege el cableado de fibra óptica y protege el enrutador de interferencias electromagnéticas (EMI).

Se requiere una puerta frontal en el enrutador PTX10004 para proteger el cableado de fibra óptica y proporcionar protección adicional contra interferencias electromagnéticas (EMI). Puede instalar la puerta principal con o sin el sistema opcional de gestión de cables.

El PTX10004 admite dos tipos de puertas delanteras:

  1. Puerta delantera con filtro de aire: JNP10004-FRPNL1

  2. Puerta delantera sin filtro de aire: JNP10004-FRNT-PNL

Instale la puerta delantera con filtro de aire

Antes de instalar la puerta delantera con el filtro de aire, asegúrese de tener disponibles las siguientes herramientas y piezas:

  • Puerta delantera con filtro de aire: JNP10004-FRPNL1 (incluido)

  • Tres sellos de cable: dos sellos para el lado derecho y uno para el lado izquierdo (incluido)

  • Sistema de gestión de cables (opcional y incluido)

  • Un destornillador Phillips(+), número 2 (no incluido)

  • Una correa de conexión a tierra para descarga electrostática (ESD)

Figura 1: Componentes de JNP10004-FRPNL1 JNP10004-FRPNL1 Components
1
—

Puerta delantera con marco de filtro de aire
3
—

Sello de cable derecho
número arábigo
—

Sello de cable de la tarjeta de control de enrutamiento (RCB)
4
—

Sello de cable izquierdo

La puerta delantera JNP10004-FRPNL1 EMI tiene un filtro de aire. Le recomendamos que reemplace el filtro de aire cada seis meses. El número de pedido de un filtro de repuesto es JNP10004-FLTR.

Para instalar la puerta delantera con filtro de aire:

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa al punto ESD en la parte frontal del chasis.
    Figura 2: Punto ESD en la parte frontal del chasis ESD Point on the Front of the Chassis
  2. Instale el sistema de gestión de cables. Consulte Instalación del sistema de gestión de cables: JLC-CBL-MGMT-KIT. Puede instalar la puerta principal con o sin el sistema opcional de gestión de cables.
    CAUTELA:

    Debe tener instaladas las manijas de eyector extendidas del sistema de administración de cables para quitar o instalar las tarjetas de línea si usa la puerta principal con un filtro de aire.
  3. Instale los sellos del cable.
    1. Retire el tornillo de montaje superior derecho junto a la placa de enrutamiento y control (RCB) con el destornillador Phillips. Los tornillos de montaje fijan las bridas del chasis al bastidor de cuatro postes.
    2. Alinee el orificio superior del sello del cable RCB sobre el orificio de montaje en la brida y alinee el segundo orificio sobre el punto de conexión a tierra ESD. Fije el sello y la brida al bastidor con el destornillador Phillips para apretar el tornillo de montaje.
    3. Afloje los tornillos de montaje junto a la tarjeta de línea a lo largo de un lado del chasis.
    4. Coloque las ranuras de ojo de cerradura de uno de los sellos de cable largos sobre los tornillos de montaje. Los sellos de cable largos no son intercambiables; Hay un sello derecho y un sello izquierdo. Instale los sellos de manera que las ranuras de ojo de cerradura estén en el interior, junto a la tarjeta de línea.

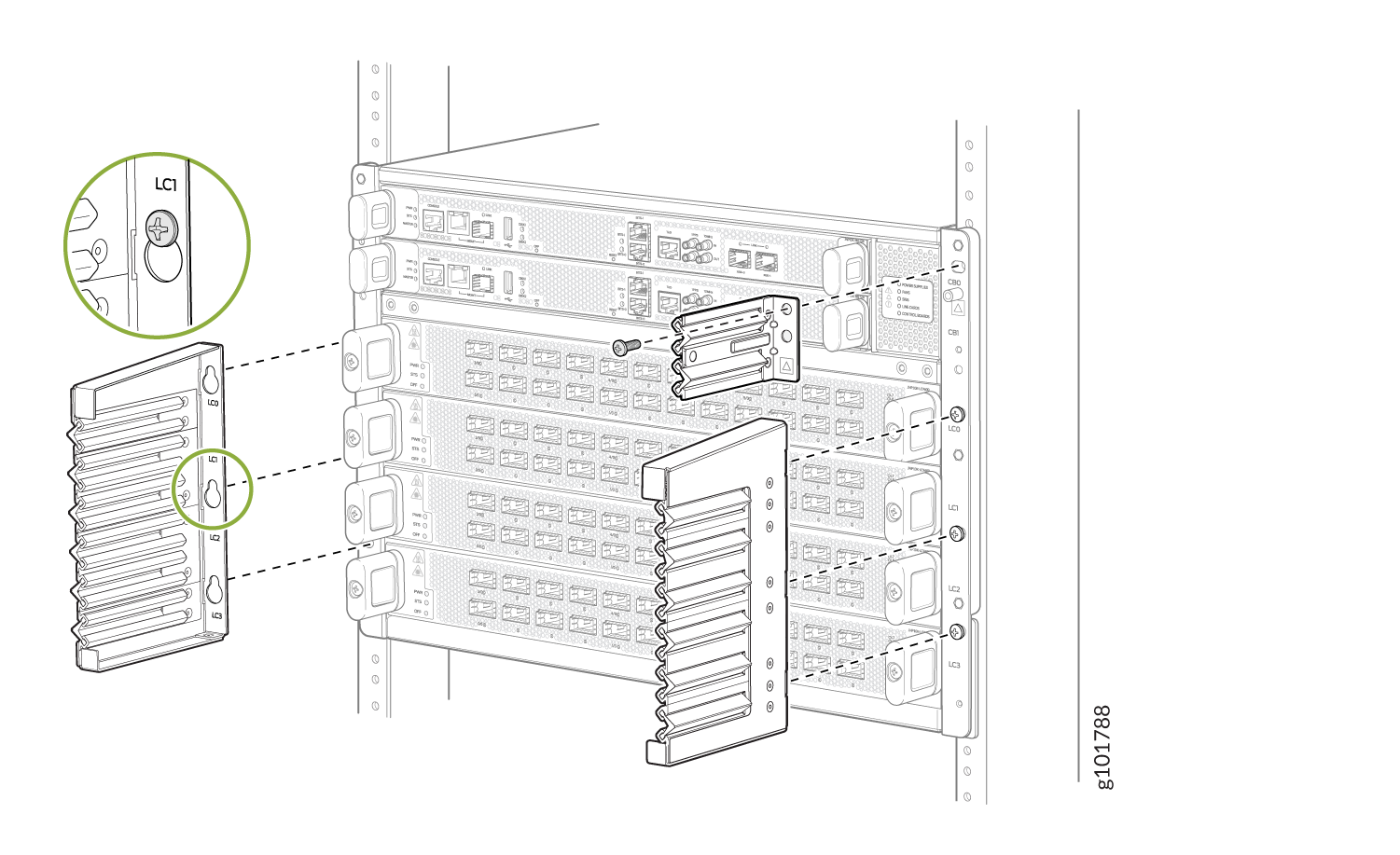

      Figura 3: Instalar los sellos de Install the Cable Seals cable
    5. Deslice la ranura de ojo de cerradura hacia abajo detrás de los tornillos de montaje y alinee el sello del cable con el chasis. Apriete el tornillo de montaje con un destornillador Phillips.
    6. Repita los pasos 3.c a 3.e para el sello de cable restante.
  4. Instale la óptica y fije la puerta principal.
    1. Inserte toda la óptica y enrosque los cables a través de los sellos de cable.
    2. Levante la puerta delantera y alinee los tornillos cautivos en la puerta con agujeros en la brida del chasis debajo de los sellos del cable. Sujete la puerta al chasis y al bastidor, y apriete con la mano.

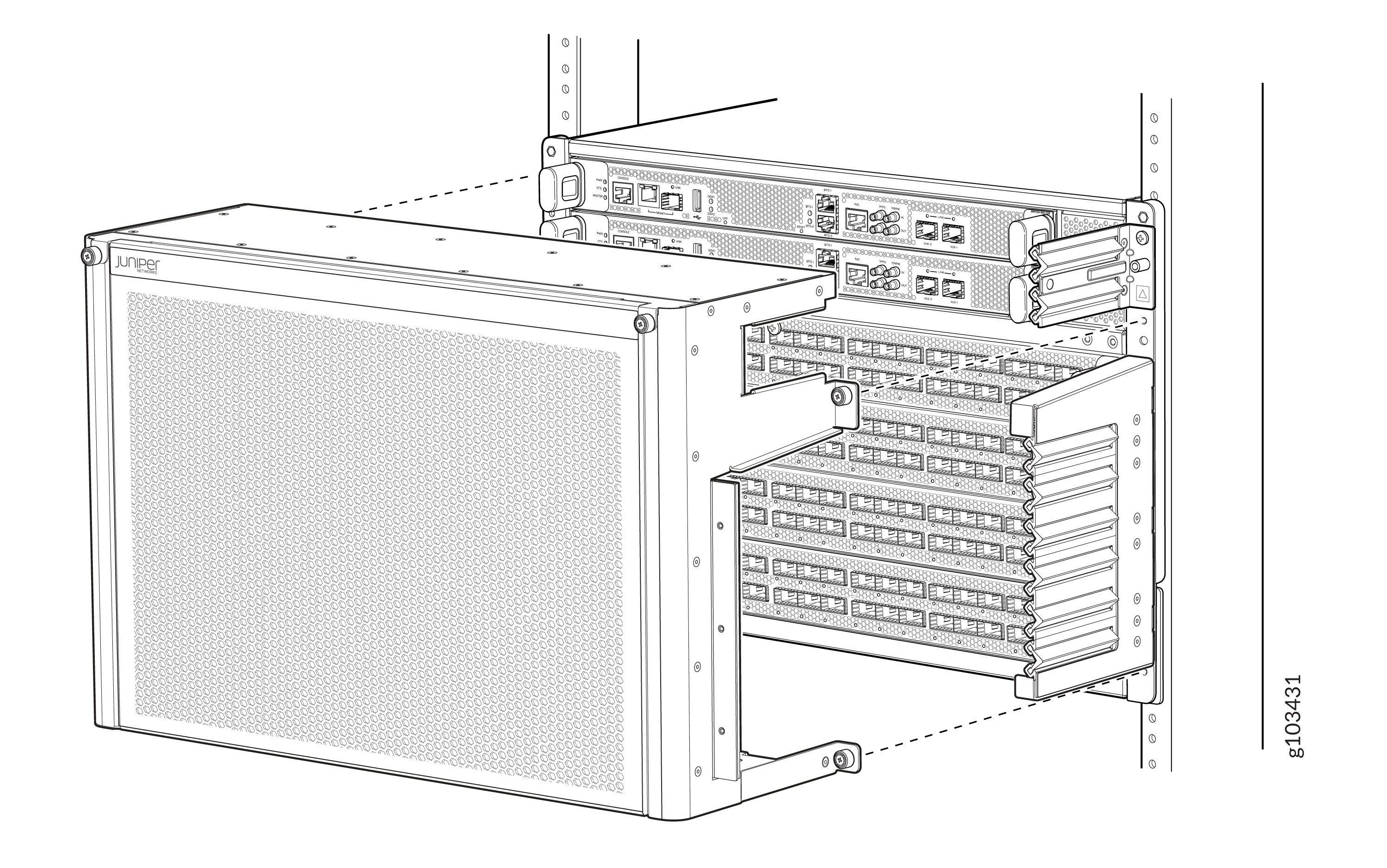

      Figura 4: Instalar la puerta Install the Front Door principal

Instale la puerta principal sin filtro de aire

Antes de instalar la puerta principal, asegúrese de tener disponibles las siguientes herramientas y piezas:

  • Puerta principal: JNP10004-FRNT-PNL (incluido)

  • Una correa de conexión a tierra para descarga electrostática (ESD)

Figura 5: Puerta delantera sin filtro de Front Door Without Air Filter aire
1
—

Puerta



Para instalar la puerta principal sin filtro de aire.

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa al punto ESD en la parte frontal del chasis.

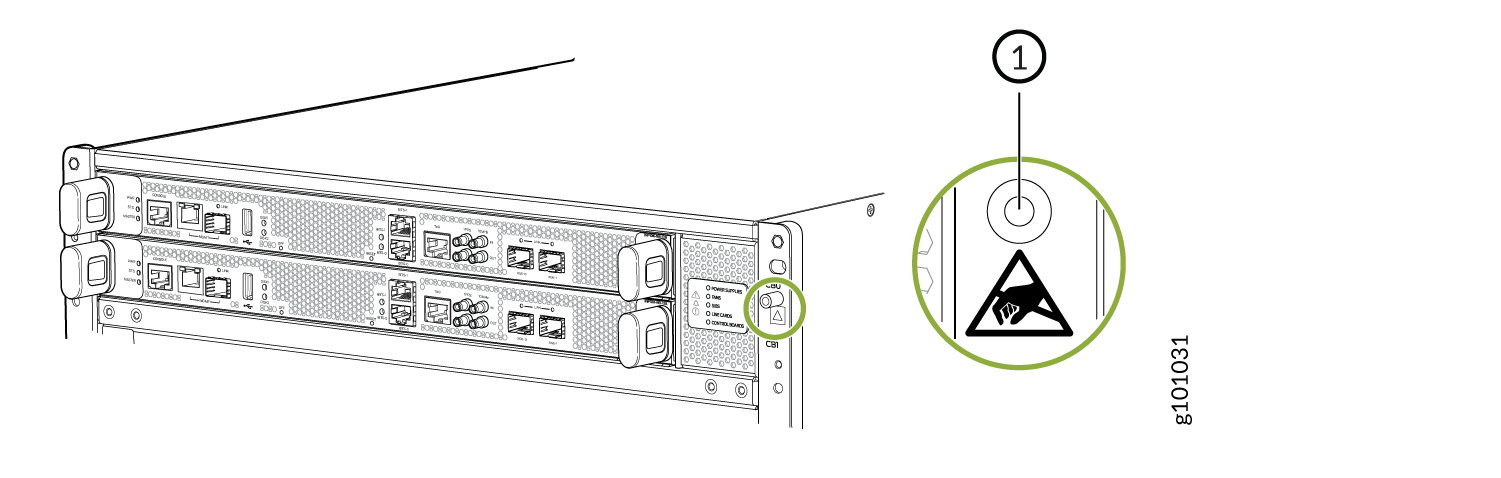

    Figura 6: Punto ESD en la parte frontal del chasis ESD Point on the Front of the Chassis
    1
    —

    Punto ESD


  2. Inserte todas las ópticas.
  3. Levante la puerta delantera y alinee los tornillos cautivos en la puerta con agujeros en la brida del chasis. Sujete la puerta al chasis y al bastidor con los tornillos cautivos y apriete a mano.

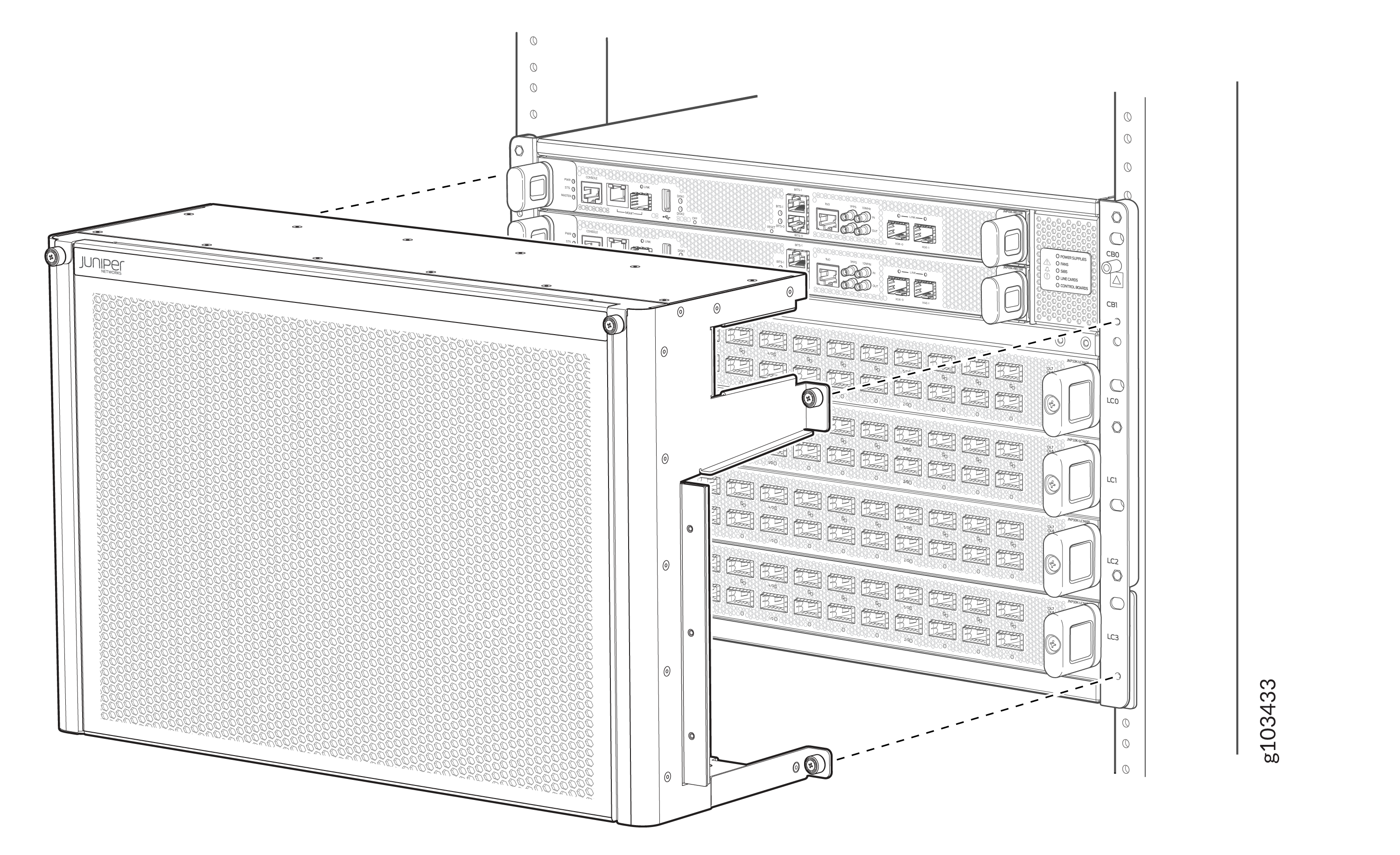

    Figura 7: Fije la puerta delantera con los tornillos Attach Front Door Using the Captive Screws cautivos

Mantenga el filtro de aire

Asegúrese de tener el filtro de aire reemplazable (JNP10004-FLTR) antes de comenzar.

Le recomendamos que reemplace el filtro de aire cada seis meses. El número de pedido de un filtro de repuesto es JNP10004-FLTR.

Retire el filtro de aire de la puerta delantera JNP10004-FRPNL1

  1. Gire las perillas a ambos lados del marco del filtro de aire en sentido contrario a las agujas del reloj y voltee la cubierta del marco hacia arriba para descubrir la parte superior de la puerta principal.

  2. Agarre el filtro de aire con ambas manos y levante el filtro de aire por la parte superior de la puerta principal.

    Figura 8: Levante el filtro de aire de la puerta Lift the Air Filter Out of the Front Door delantera
    1
    —

    Filtro de aire



Instale el filtro de aire en la puerta delantera JNP10004-FRPNL1

  1. Gire las perillas del marco del filtro de aire en sentido contrario a las agujas del reloj y voltee la cubierta del marco hacia arriba para descubrir la parte superior de la puerta principal.

    CAUTELA:

    Juniper Networks recomienda instalar el filtro de aire para evitar que entren residuos dañinos en el chasis.

  2. Sostenga el filtro de aire con ambas manos e insértelo en la parte superior de la puerta principal hasta que se detenga.

    Figura 9: Instalar el filtro Install the Air Filter de aire

  3. Gire el marco del filtro de aire hacia abajo, sobre la puerta principal, y gire las perillas del marco del filtro de aire en el sentido de las agujas del reloj para asegurar el marco sobre el filtro de aire.
