Mantenimiento de transceptores y cables de fibra óptica en el PTX10003-80C

Extracción de un transceptor del PTX10003-80C

Antes de comenzar a retirar un transceptor de un dispositivo, asegúrese de haber tomado las precauciones necesarias para un manejo seguro de los láseres (consulte Pautas y advertencias de seguridad para láser y LED).

Asegúrese de tener disponibles las siguientes piezas y herramientas:

Una bolsa antiestática o una alfombra antiestática
Tapas de seguridad de goma para cubrir el transceptor y el conector del cable de fibra óptica
Una cubierta antipolvo para cubrir el puerto

Los transceptores para los dispositivos de Juniper Networks son unidades extraíbles en caliente e insertables en caliente reemplazables en terreno (FRU). Puede quitarlos y reemplazarlos sin apagar el dispositivo ni interrumpir las funciones del dispositivo.

Nota:

Después de quitar un transceptor o de cambiar la configuración de tipo de medio, espere 6 segundos para que la interfaz muestre los comandos operativos.

La figura 1 muestra un transceptor QSFP+.

Para quitar un transceptor de un dispositivo:

Coloque la bolsa antiestática o la alfombra antiestática sobre una superficie plana y estable.
Envuelva y sujete un extremo de la correa para la muñeca ESD alrededor de la muñeca desnuda y conecte el otro extremo de la correa al punto ESD del dispositivo.
Etiquete el cable conectado al transceptor para que pueda volver a conectarlo correctamente.

Advertencia láser:
No mire directamente a un transceptor de fibra óptica o a los extremos de los cables de fibra óptica. Los transceptores de fibra óptica y los cables de fibra óptica conectados a los transceptores emiten luz láser que puede dañar los ojos.

Advertencia láser:
No deje un transceptor de fibra óptica descubierto, excepto cuando inserte o retire un cable. La tapa de seguridad de goma mantiene el puerto limpio y evita la exposición accidental a la luz láser.

PRECAUCIÓN:

No doble los cables de fibra óptica más allá de su radio de curvatura mínimo. Un arco de menos de unas pocas pulgadas de diámetro puede dañar los cables y causar problemas que son difíciles de diagnosticar.
Retire el cable conectado al transceptor (consulte Desconexión de un cable de fibra óptica de un PTX10003-80C). Cubra el transceptor y el extremo de cada conector de cable de fibra óptica con una tapa de seguridad de goma inmediatamente después de desconectar los cables de fibra óptica.

Para quitar un transceptor:

Con los dedos, abra la palanca del eyector del transceptor para desbloquearlo.

PRECAUCIÓN:

Antes de quitar el transceptor, asegúrese de abrir la palanca del eyector completamente hasta que escuche su clic. Esto evita daños al transceptor.
Agarre la palanca del eyector del transceptor y deslice suavemente el transceptor aproximadamente 0,5 pulgadas. (1,3 cm) directamente desde el puerto.

PRECAUCIÓN:

Para evitar daños por descarga electrostática (ESD) en el transceptor, no toque los pines del conector en el extremo del transceptor.

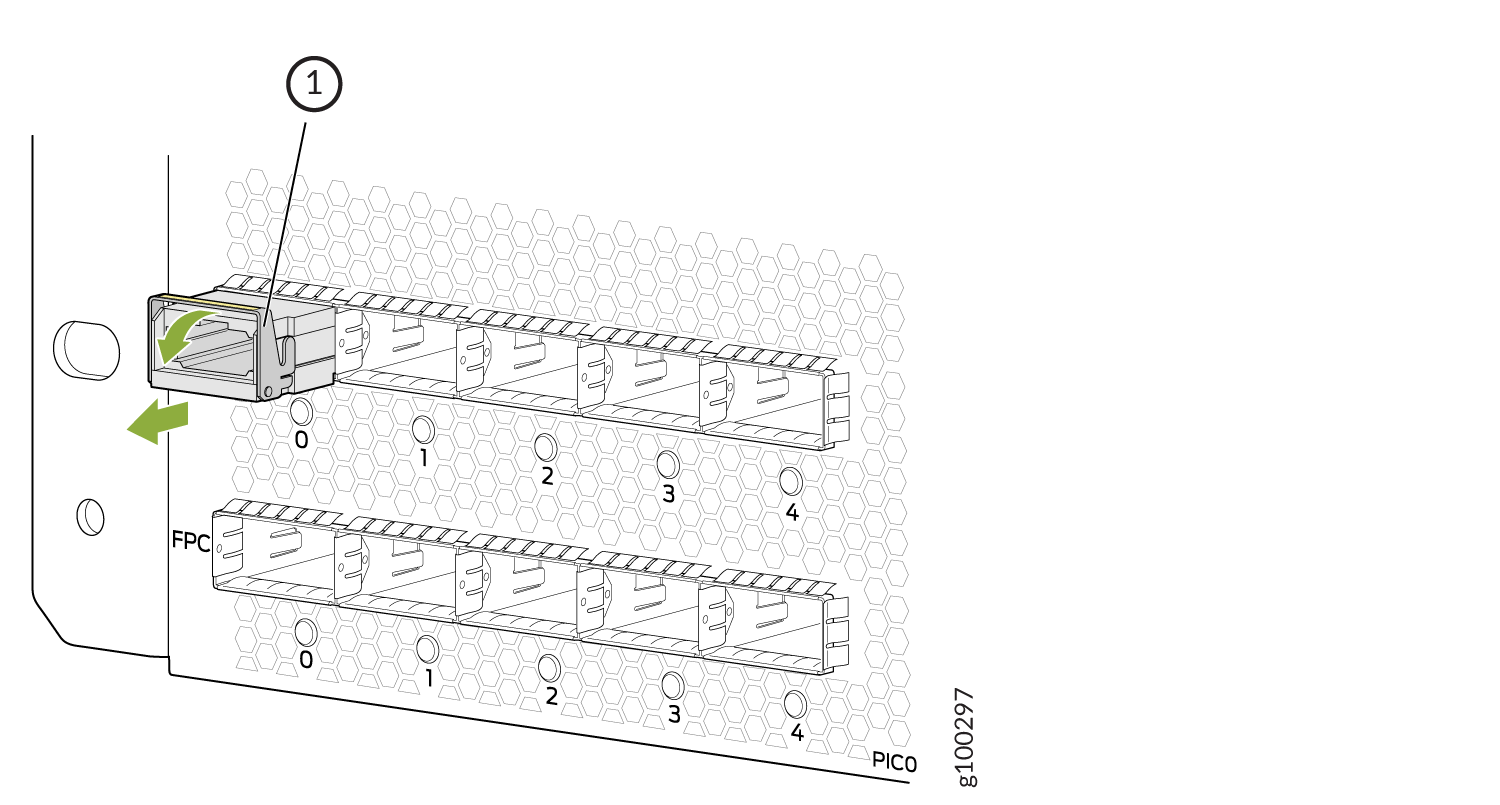

Figura 1: Eliminación de un transceptor Removing a Transceiver

—

Palanca eyector

Con los dedos, agarre el cuerpo del transceptor y sáquelo directamente del puerto.
Coloque el transceptor en la bolsa antiestática o en la alfombra antiestática colocada sobre una superficie plana y estable.
Coloque la cubierta antipolvo sobre el puerto vacío.

Instalación de un transceptor en el PTX10003-80C

Antes de comenzar a instalar un transceptor en un dispositivo, asegúrese de haber tomado las precauciones necesarias para un manejo seguro de los láseres (consulte Pautas y advertencias de seguridad para láser y LED).

Asegúrese de tener una tapa de seguridad de goma disponible para cubrir el transceptor.

Nota:

Después de insertar un transceptor o de cambiar la configuración del tipo de medio, espere 6 segundos para que la interfaz muestre los comandos operativos.

Nota:

Le recomendamos que utilice solo transceptores ópticos y conectores ópticos comprados a Juniper Networks con su dispositivo de Juniper Networks.

PRECAUCIÓN:

El Centro de asistencia técnica de Juniper Networks (JTAC) ofrece soporte completo para los módulos ópticos y cables suministrados por Juniper. Sin embargo, el JTAC no proporciona soporte para cables y módulos ópticos de terceros que no estén calificados o no sean suministrados por Juniper Networks. Si tiene problemas para ejecutar un dispositivo Juniper que utiliza cables o módulos ópticos de terceros, el JTAC puede ayudarlo a diagnosticar problemas relacionados con el host si, en opinión del JTAC, el problema observado no está, en opinión del JTAC, relacionado con el uso de los módulos o cables ópticos de terceros. Es probable que su ingeniero del JTAC le pida que revise el cable o módulo óptico de terceros y, si es necesario, que lo reemplace por un componente equivalente calificado por Juniper.

El uso de módulos ópticos de terceros con un alto consumo de energía (por ejemplo, ZR coherente o ZR+) puede causar daños térmicos o reducir la vida útil del equipo host. Cualquier daño al equipo host debido al uso de módulos ópticos o cables de terceros es responsabilidad del usuario. Juniper Networks no aceptará ninguna responsabilidad por los daños causados por dicho uso.

La figura 2 muestra un transceptor QSFP+.

Para instalar un transceptor:

PRECAUCIÓN:

Para evitar daños por descarga electrostática (ESD) en el transceptor, no toque los pines del conector en el extremo del transceptor.

Envuelva y sujete un extremo de la correa para la muñeca ESD alrededor de la muñeca desnuda y conecte el otro extremo de la correa al punto ESD del dispositivo.
Retire el transceptor de su bolsa.
Verifique si el transceptor está cubierto con una tapa de seguridad de goma. Si no es así, cubra el transceptor con una tapa de seguridad de goma.

Advertencia láser:
No deje un transceptor de fibra óptica descubierto, excepto cuando inserte o retire un cable. La tapa de seguridad de goma mantiene el puerto limpio y evita la exposición accidental a la luz láser.
Si el puerto en el que desea instalar el transceptor está cubierto con una cubierta antipolvo, retire la cubierta antipolvo y guárdela en caso de que necesite cubrir el puerto más adelante. Si va a intercambiar un transceptor en caliente, espere al menos 10 segundos después de quitar el transceptor del puerto antes de instalar un nuevo transceptor.
Con ambas manos, coloque cuidadosamente el transceptor en el puerto vacío. Los conectores deben estar orientados hacia el chasis.

PRECAUCIÓN:

Antes de deslizar el transceptor en el puerto, asegúrese de que el transceptor esté alineado correctamente. La desalineación puede hacer que los pines se doblen, haciendo que el transceptor sea inutilizable.
Deslice el transceptor suavemente hasta que esté completamente asentado. Si está instalando un transceptor CFP, apriete los tornillos cautivos del transceptor con los dedos.
Retire la tapa de seguridad de goma cuando esté listo para conectar el cable al transceptor.

Advertencia láser:
No mire directamente a un transceptor de fibra óptica o a los extremos de los cables de fibra óptica. Los transceptores de fibra óptica y los cables de fibra óptica conectados a los transceptores emiten luz láser que puede dañar los ojos.

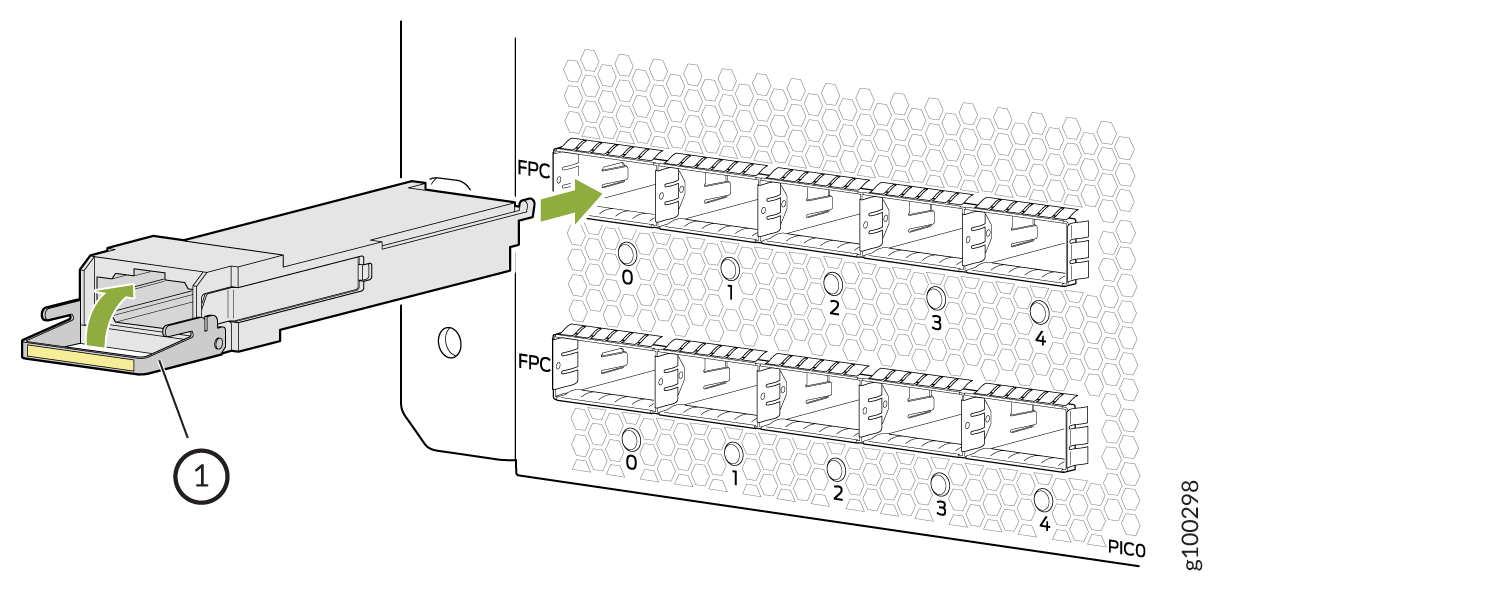

Figura 2: Instalación de un transceptor Installing a Transceiver

—

Palanca eyector

Desconexión de un cable de fibra óptica de un PTX10003-80C

Antes de comenzar a desconectar un cable de fibra óptica de un transceptor óptico, asegúrese de haber tomado las precauciones necesarias para un manejo seguro de los láseres. Consulte las pautas y advertencias de seguridad de láser y LED.

Asegúrese de tener disponibles las siguientes piezas y herramientas:

Una tapa de seguridad de goma para cubrir el transceptor
Una tapa de seguridad de goma para cubrir el conector del cable de fibra óptica

Los dispositivos de Juniper Networks tienen transceptores ópticos de unidad reemplazable en campo (FRU) a los que se pueden conectar cables de fibra óptica.

Para desconectar un cable de fibra óptica de un transceptor óptico instalado en el dispositivo:

Deshabilite el puerto en el que está instalado el transceptor emitiendo el comando siguiente:
Advertencia láser:
No mire directamente a un transceptor de fibra óptica o a los extremos de los cables de fibra óptica. Los transceptores de fibra óptica y los cables de fibra óptica conectados a los transceptores emiten luz láser que puede dañar los ojos.
Desenchufe con cuidado el conector del cable de fibra óptica del transceptor.
Cubra el transceptor con una tapa de seguridad de goma.

Advertencia láser:
No deje un transceptor de fibra óptica descubierto, excepto cuando inserte o retire un cable. La tapa de seguridad de goma mantiene el puerto limpio y evita la exposición accidental a la luz láser.
Cubra el conector del cable de fibra óptica con la tapa de seguridad de goma.

Conexión de un cable de fibra óptica a un PTX10003-80C

Antes de comenzar a conectar un cable de fibra óptica a un transceptor óptico instalado en un dispositivo, asegúrese de haber tomado las precauciones necesarias para un manejo seguro de los láseres (consulte Pautas y advertencias de seguridad para láser y LED).

Para conectar un cable de fibra óptica a un transceptor óptico instalado en un dispositivo:

Advertencia láser:

No mire directamente a un transceptor de fibra óptica o a los extremos de los cables de fibra óptica. Los transceptores de fibra óptica y los cables de fibra óptica conectados a los transceptores emiten luz láser que puede dañar los ojos.

Envuelva y sujete un extremo de la correa para la muñeca ESD alrededor de la muñeca desnuda y conecte el otro extremo de la correa al punto ESD del dispositivo.
Si el conector del cable de fibra óptica está cubierto con una tapa de seguridad de goma, retire la tapa. Guarde la tapa.
Retire la tapa de seguridad de goma del transceptor óptico. Guarde la tapa.
Inserte el conector del cable en el transceptor óptico (consulte la figura 3).

Figura 3: Conexión de un cable de fibra óptica a un transceptor óptico instalado en un dispositivo
Asegure los cables para que no soporten su propio peso. Coloque el exceso de cable fuera del camino en un bucle cuidadosamente enrollado. Colocar sujetadores en un lazo ayuda a que los cables mantengan su forma.

PRECAUCIÓN:

No doble los cables de fibra óptica más allá de su radio de curvatura mínimo. Un arco de menos de unas pocas pulgadas de diámetro puede dañar los cables y causar problemas que son difíciles de diagnosticar.

No permita que los cables de fibra óptica cuelguen libres del conector. No permita que cuelguen bucles de cables sujetos, lo que ejerce presión sobre los cables en el punto de sujeción.

Mantenimiento de cables de fibra óptica

Los cables de fibra óptica se conectan a transceptores ópticos instalados en dispositivos de Juniper Networks.

Para mantener cables de fibra óptica:

Cuando desenchufe un cable de fibra óptica de un transceptor, coloque tapas de seguridad de goma sobre el transceptor y en el extremo del cable.
Ancle los cables de fibra óptica para evitar tensiones en los conectores. Cuando conecte un cable de fibra óptica a un transceptor, asegúrese de asegurar el cable de fibra óptica de manera que no soporte su propio peso mientras cuelga del suelo. Nunca deje que un cable de fibra óptica cuelgue libre del conector.
Evite doblar los cables de fibra óptica más allá de su radio de curvatura mínimo. Doblar cables de fibra óptica en arcos de menos de unas pocas pulgadas de diámetro puede dañar los cables y causar problemas que son difíciles de diagnosticar.
La conexión y desconexión frecuente de cables de fibra óptica dentro y fuera de los instrumentos ópticos puede dañar los instrumentos, que son costosos de reparar. Conecte una extensión de fibra corta al equipo óptico. Cualquier desgaste debido a la frecuente taponación y desconexión es absorbido por la extensión de fibra corta, que es más fácil y menos costosa de reemplazar que los instrumentos.
Mantenga limpias las conexiones de cables de fibra óptica. Los microdepósitos de aceite y polvo en el canal del transceptor o del conector del cable pueden causar pérdida de luz, reducción de la potencia de la señal y, posiblemente, problemas intermitentes con la conexión óptica.
- Para limpiar el canal del transceptor, utilice un dispositivo de limpieza de fibras adecuado, como las varitas de limpieza del adaptador de fibra óptica RIFOCS (número de pieza 946). Siga las instrucciones del kit de limpieza que utilice.
- Después de limpiar el transceptor, asegúrese de que la punta del conector del cable de fibra óptica esté limpia. Use solo un kit de limpieza de cables de fibra óptica sin alcohol aprobado, como el limpiador de fibra Opptex Cletop-S^®. Siga las instrucciones del kit de limpieza que utilice.
