MX960 descripción del sistema de refrigeración

El sistema de refrigeración consta de los siguientes componentes:

  • Bandeja de ventiladores frontal superior

  • Bandeja de ventiladores frontal inferior

  • Filtro de aire frontal

Los componentes del sistema de refrigeración funcionan juntos para mantener todos los componentes del enrutador dentro del rango de temperatura aceptable (consulte las figura 1, 2, 3 y 4). El enrutador tiene dos bandejas de ventiladores ubicadas en la parte frontal del enrutador que se instalan horizontalmente por encima y por debajo de la caja de la tarjeta. Cada bandeja de ventiladores de capacidad normal contiene seis ventiladores. Las bandejas de ventiladores de alta capacidad que contienen doce ventiladores se pueden instalar en las ranuras de la bandeja de ventiladores superior e inferior. Las bandejas de ventiladores pueden insertarse e extraerse en caliente.

El MX960 requiere bandejas de ventilador de alta capacidad para satisfacer los requisitos de refrigeración de DPC y MPC de alta densidad. Cuando sustituya las bandejas de ventiladores de capacidad normal por bandejas de ventilador de alta capacidad, debe sustituirlas en las bandejas de ventiladores superiores e inferiores. Además, debe reemplazar la bandeja frontal normal de filtros de aire por una bandeja de filtros de alta capacidad y un filtro de aire.

Hay una sola toma de aire en la parte frontal del enrutador. El aire se inserta hacia arriba a través de la caja de la tarjeta y a través de la bandeja del ventilador superior, donde se agota por la parte trasera superior del sistema a través del escape de aire más grande que se muestra en la Figura 1.

En la parte trasera inferior del chasis, hay una entrada de aire para la refrigeración de la fuente de alimentación. El aire fluye a través de las fuentes de alimentación y se agota por la parte trasera del chasis a través de un escape de aire más pequeño por debajo del escape principal.

Gráfico 1: Flujo de aire a través del chasis Airflow Through the Chassis

El subsistema de host monitorea la temperatura de los componentes del enrutador. Cuando el enrutador funciona con normalidad, los ventiladores funcionan a velocidades inferiores a la velocidad completa. Si falla un ventilador o la temperatura ambiente supera el umbral, la velocidad del resto de los ventiladores se ajusta automáticamente para mantener la temperatura dentro del rango aceptable. Si se supera la especificación de temperatura máxima ambiente y el sistema no se puede refrigerar adecuadamente, el motor de enrutamiento apaga el sistema deshabilitando la alimentación de salida de cada PEM.

Gráfico 2: Bandeja de ventiladores normal Normal Fan Tray
Gráfico 3: Filtro de aire Air Filter

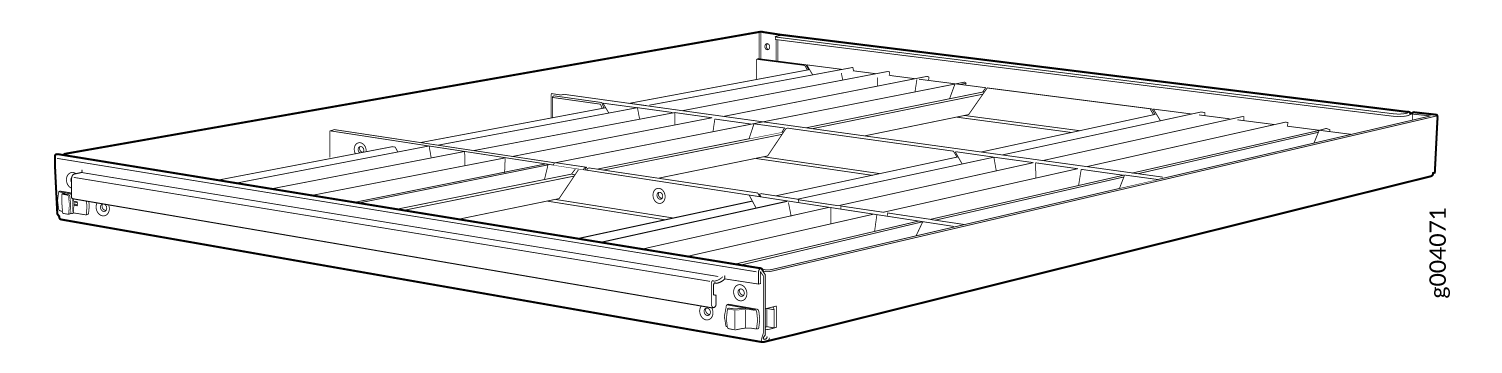

Gráfico 4: Bandeja normal de filtros de aire Normal Air Filter Tray
Gráfico 5: Bandeja de ventiladores de alta capacidad High-Capacity Fan Tray
Gráfico 6: Bandeja de filtros de alta capacidad con filtro de aire High-Capacity Filter Tray with Air Filter
