Mantenimiento de los componentes del sistema de energía MX304

Mantener las fuentes de alimentación

Propósito

Para obtener un rendimiento óptimo del enrutador, verifique el estado de las fuentes de alimentación.

Acción

Compruebe regularmente el estado de la fuente de alimentación:

  • Emita el comando de la show chassis power CLI. El resultado es similar al siguiente:

  • Organice los cables de alimentación y conexión a tierra de manera que no obstruyan el acceso a otros componentes del enrutador.

  • Compruebe de forma rutinaria los LED de estado en las placas frontales de la fuente de alimentación y la interfaz de la nave para determinar si las fuentes de alimentación funcionan normalmente.

  • Compruebe los LED de alarma rojos y amarillos en la interfaz RE. Si falla una fuente de alimentación o quita una fuente de alimentación, se activa una alarma que hace que uno o ambos LED se enciendan. Para averiguar los mensajes de error asociados, emita el comando siguiente:

  • Inspeccione periódicamente el sitio para asegurarse de que los cables de conexión a tierra y alimentación conectados al enrutador estén en su lugar de manera segura y que no haya humedad acumulándose cerca del enrutador.

PRECAUCIÓN:

No mezcle las fuentes de alimentación de CA y CC en el mismo chasis.

Reemplazar una fuente de alimentación de CA MX304

Retire una fuente de alimentación de CA MX304

Antes de quitar una fuente de alimentación, tenga en cuenta lo siguiente:

PRECAUCIÓN:

Para mantener una refrigeración adecuada y evitar el apagado térmico de la fuente de alimentación en funcionamiento, cada ranura de fuente de alimentación debe contener una fuente de alimentación. Si quita una fuente de alimentación, debe instalar una fuente de alimentación de reemplazo poco después de la extracción.
Nota:

El número mínimo requerido de fuentes de alimentación debe estar presente en el enrutador en todo momento.
Nota:

Después de apagar una fuente de alimentación, espere al menos 60 segundos antes de volver a encenderla.

Para quitar una fuente de alimentación de CA (consulte la figura 1):

  1. Apague el disyuntor exclusivo del sitio del cliente para la fuente de alimentación y retire el cable de alimentación de la fuente de alimentación de CA. Siga las instrucciones de su sitio.
  2. Coloque una correa de conexión a tierra ESD a su muñeca desnuda y conecte la correa a uno de los puntos ESD del chasis.
  3. Presione el pestillo de liberación en el lado derecho de la fuente de alimentación de CA para desconectar la fuente de alimentación del chasis (consulte la figura 1).
  4. Saque la fuente de alimentación directamente del chasis.
Figura 1: Quitar una fuente de alimentación Remove an AC Power Supply de CA

Instale una fuente de alimentación de CA MX304

Para instalar una fuente de alimentación de CA (consulte la figura 2):

  1. Coloque una correa de conexión a tierra ESD a su muñeca desnuda y conecte la correa a uno de los puntos ESD del chasis.
  2. Con ambas manos, sostenga y deslice la fuente de alimentación de CA directamente dentro del chasis hasta que la fuente de alimentación esté completamente asentada en la ranura del chasis. La placa frontal de la fuente de alimentación debe estar alineada con cualquier placa frontal adyacente de la fuente de alimentación instalada en la ranura de la fuente de alimentación.
  3. Presione el pestillo situado en el lado izquierdo de la fuente de alimentación para deslizarlo dentro del chasis.
  4. Conecte el cable de alimentación a la fuente de alimentación.
  5. Empuje el clip de retención a través del lazo y apriételo hasta que quepa ajustado alrededor del cable de alimentación.
  6. Conecte el cable de alimentación a la fuente de alimentación de CA y encienda el disyuntor exclusivo del sitio del cliente. Siga las instrucciones de su sitio.
  7. Observe el LED de estado en la placa frontal de la fuente de alimentación. Si la fuente de alimentación está instalada correctamente y funciona normalmente, el LED de estado se ilumina en verde constantemente.

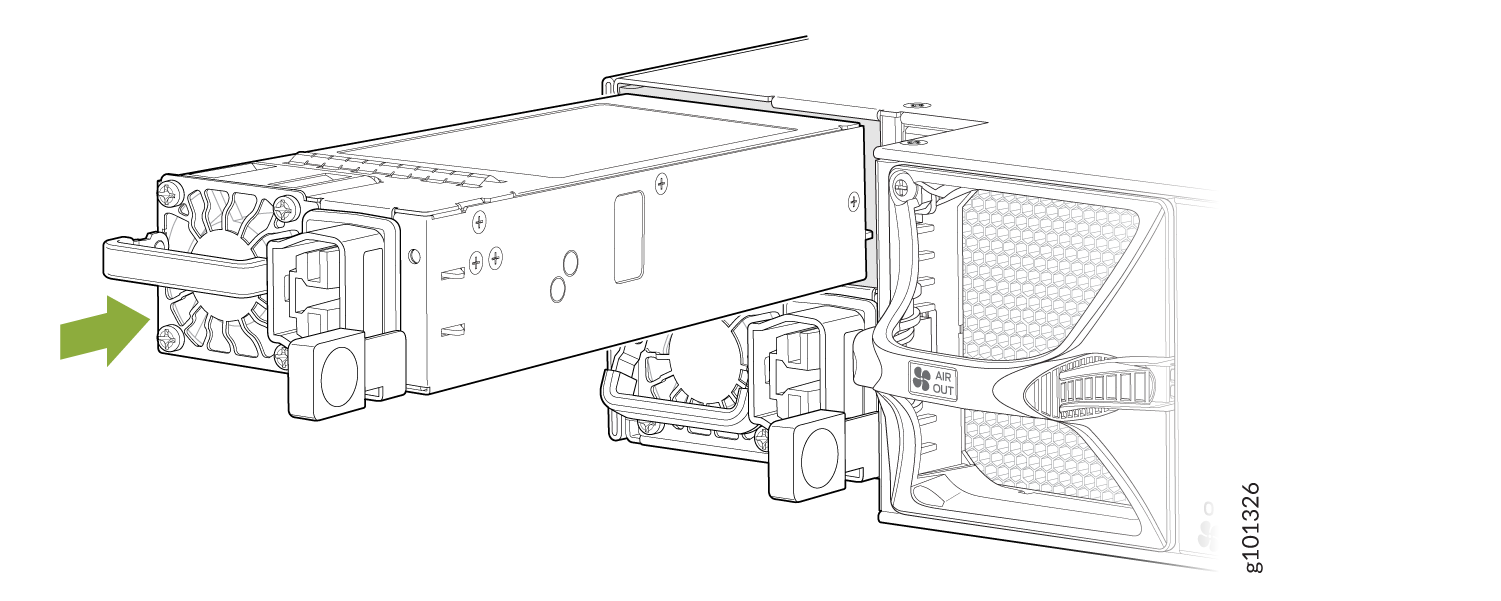

Figura 2: Instalar una fuente de alimentación Install an AC Power Supply de CA

Reemplazar una fuente de alimentación de CC MX304

Retire una fuente de alimentación de CC MX304

Antes de quitar una fuente de alimentación, tenga en cuenta lo siguiente:

Nota:

El número mínimo requerido de fuentes de alimentación debe estar presente en el enrutador en todo momento.
Advertencia:

Antes de realizar los procedimientos de alimentación de CC, asegúrese de que no haya alimentación en el circuito de CC. Para asegurarse de que toda la alimentación esté desconectada, ubique el disyuntor automático en la placa del panel que da servicio al circuito de CC, coloque el disyuntor en la posición de apagado y pegue el mango del interruptor automático en la posición de apagado.
PRECAUCIÓN:

Para mantener una refrigeración adecuada y evitar el apagado térmico de la fuente de alimentación en funcionamiento, cada ranura de fuente de alimentación debe contener una fuente de alimentación. Si quita una fuente de alimentación, debe instalar una fuente de alimentación de reemplazo poco después de la extracción.
Nota:

Después de apagar una fuente de alimentación, espere al menos 60 segundos antes de volver a encenderla.

Para quitar una fuente de alimentación de CC:

  1. Apague el disyuntor exclusivo del sitio del cliente para la fuente de alimentación que se está retirando. Siga los procedimientos de su sitio para la EDS.
  2. Asegúrese de que el voltaje a través de los cables de la fuente de alimentación de CC sea de 0 V y que no haya posibilidad de que los cables se activen durante el proceso de extracción.
  3. Compruebe que el LED de estado de la fuente de alimentación no esté encendido.
  4. Coloque una correa de conexión a tierra ESD a su muñeca desnuda y conecte la correa a uno de los puntos ESD del chasis.
  5. Presione el pestillo situado en el lado derecho de la fuente de alimentación de CC para liberarlo del chasis.
  6. Saque la fuente de alimentación directamente del chasis. Consulte la figura 3.
    Figura 3: Retire la fuente de alimentación de CC Remove the DC power Supply
  7. Colóquelo sobre una superficie planaa y con un destornillador (en sentido contrario a las agujas del reloj) desenrosque la tuerca en la parte superior del bloque de terminales. (ver Figura 4).
    Figura 4: Retire la cubierta Remove the Terminal Block Cover del bloque de terminales
  8. Retire las tuercas de los cuatro terminales. Consulte la figura 5).
    Figura 5: Retire las tuercas de los terminales Remove the Nuts from the Terminals
  9. Retire las lengüetas de los terminales.
  10. Mueva con cuidado los cables de alimentación fuera del camino.

Instalar una fuente de alimentación de CC MX304

Advertencia:

Antes de realizar los procedimientos de alimentación de CC, asegúrese de que no haya alimentación en el circuito de CC. Para asegurarse de que toda la alimentación esté desconectada, ubique el disyuntor automático en la placa del panel que da servicio al circuito de CC, coloque el disyuntor en la posición de apagado y pegue el mango del interruptor automático en la posición de apagado.

Para instalar una fuente de alimentación de CC (consulte la figura 9):

  1. Asegúrese de que el voltaje a través de los cables de la fuente de alimentación de CC sea de 0 V y que no haya posibilidad de que los cables se activen durante la instalación.
  2. Coloque una correa de conexión a tierra ESD a su muñeca desnuda y conecte la correa a uno de los puntos ESD del chasis.
  3. Con un destornillador (en sentido contrario a las agujas del reloj) desenrosque la tuerca en la parte superior del bloque de terminales. (ver Figura 4).
    Figura 6: Retire la cubierta Remove the Terminal Block Cover del bloque de terminales
  4. Retire las tuercas de los cuatro terminales. Consulte la figura 5).
    Figura 7: Retire las tuercas de los terminales Remove the Nuts from the Terminals
  5. Asegure cada orejeta del cable de alimentación al terminal con las tuercas. Apriete las tuercas de los terminales de la fuente de alimentación hasta que queden ajustadas con el destornillador. Aplicar entre 23 lbf-in. (2,6 Nm) a 25 lbf-in. (2,8 Nm) de par a las tuercas. No apriete demasiado las tuercas. (Utilice un atornillador de tuerca de enchufe.)
    Figura 8: Conecte el cable Connect the DC Cable de CC

    1. Asegure la lengüeta del cable de alimentación de fuente de CC positiva (+) al terminal RTN (retorno).

    2. Asegure la lengüeta negativa del cable de alimentación de la fuente de CC al terminal de –48V/-60V (entrada).

    PRECAUCIÓN:

    Asegúrese de que cada asiento de orejeta del cable de alimentación esté al ras contra la superficie del bloque de terminales mientras aprieta las tuercas. Asegúrese de que cada tuerca esté correctamente enroscada en el terminal. La aplicación de par de instalación a las tuercas cuando se rosca incorrectamente puede provocar daños en el terminal.
    PRECAUCIÓN:

    Debe asegurarse de que las conexiones de alimentación mantengan la polaridad adecuada. Los cables de la fuente de alimentación pueden etiquetarse (+) y (–) para indicar su polaridad. No existe un código de color estándar para los cables de alimentación de CC. El código de colores utilizado por la fuente de alimentación de CC externa en su sitio determina el código de colores para los cables de alimentación que se conectan a los pernos de terminales en cada fuente de alimentación.
    Nota:

    Para obtener una lista de los cables de alimentación de CC compatibles , consulte la sección Especificaciones del cable de alimentación de CC.
  6. Coloque la tapa del bloque de terminales y apriete el tornillo.
  7. Verifique que los cables de alimentación estén conectados correctamente, que no toquen ni bloqueen el acceso a los componentes del enrutador y que no cubran donde las personas puedan tropezar con ellos.
  8. Con ambas manos, deslice la fuente de alimentación de CC directamente en el chasis hasta que la fuente de alimentación esté completamente asentada en la ranura del chasis. Consulte la figura 9. La placa frontal de la fuente de alimentación debe alinearse con cualquier placa frontal adyacente de la fuente de alimentación instalada en la ranura de la fuente de alimentación.
    Figura 9: Instalar una fuente de alimentación Install a DC Power Supply de CC
  9. Cierre el disyuntor de entrada.
  10. Conecte la fuente de alimentación a la fuente de alimentación.

Ver también

Reemplazar una fuente de alimentación HVAC/DC MX304

Quitar una fuente de alimentación HVAC/DC MX304

Antes de quitar una fuente de alimentación, tenga en cuenta lo siguiente:

Nota:

El número mínimo requerido de fuentes de alimentación debe estar presente en el enrutador en todo momento.
PRECAUCIÓN:

Para mantener una refrigeración adecuada y evitar el apagado térmico de la fuente de alimentación en funcionamiento, cada ranura de fuente de alimentación debe contener una fuente de alimentación. Si quita una fuente de alimentación, debe instalar una fuente de alimentación de reemplazo poco después de la extracción.
Nota:

Después de apagar una fuente de alimentación, espere al menos 60 segundos antes de volver a encenderla.

Para quitar una fuente de alimentación de HVAC/CC (consulte la figura 10):

  1. Apague el disyuntor exclusivo del sitio del cliente para la fuente de alimentación y retire el cable de alimentación de la fuente de alimentación de HVAC/DC. Siga las instrucciones de su sitio.
  2. Coloque una correa de conexión a tierra ESD a su muñeca desnuda y conecte la correa a uno de los puntos ESD del chasis.
  3. Presione el pestillo de liberación en el lado derecho de la fuente de alimentación para desconectar la fuente de alimentación del chasis (consulte Reemplazar una fuente de alimentación HVAC/DC MX304).
  4. Saque la fuente de alimentación directamente del chasis.
Figura 10: Quitar una fuente de Remove an HVAC/DC Power Supply alimentación HVAC/DC

Instalar una fuente de alimentación HVAC/DC MX304

Para instalar una fuente de alimentación HVAC/DC (consulte Instalación de una fuente de alimentación HVAC/DC MX304 ):

  1. Coloque una correa de conexión a tierra ESD a su muñeca desnuda y conecte la correa a uno de los puntos ESD del chasis.
  2. Con ambas manos, sostenga y deslice la fuente de alimentación HVAC/DC directamente en el chasis hasta que la fuente de alimentación esté completamente asentada en la ranura del chasis. La placa frontal de la fuente de alimentación debe alinearse con cualquier placa frontal adyacente de la fuente de alimentación instalada en la ranura de la fuente de alimentación.
  3. Presione el pestillo situado en el lado izquierdo de la fuente de alimentación para deslizarlo dentro del chasis.
    Figura 11: Instalación de una fuente de alimentación Install an HVAC/DC Power Supply HVAC/DC
  4. Conecte el cable de alimentación a la fuente de alimentación.
  5. Conecte el cable de alimentación a la fuente de alimentación de CA o CC y encienda el disyuntor exclusivo del sitio del cliente. Siga las instrucciones de su sitio.
  6. Observe el LED de estado en la placa frontal de la fuente de alimentación. Si la fuente de alimentación está instalada correctamente y funciona normalmente, el LED de estado se ilumina en verde constantemente.
