Vía rápida para la instalación y alimentación en rack
RESUMEN Este procedimiento lo guía a través de los pasos más simples para la instalación más común para obtener su enrutador MX204 en un rack y conectarlo a la alimentación.
Instale el enrutador MX204 en un rack
Puede instalar el enrutador MX204 en un enrutador estándar de 19 pulgadas. rejilla. Le guiaremos a través de los pasos para instalar un enrutador alimentado por CA en un bastidor de cuatro postes.
Antes de instalar, revise lo siguiente:
Si va a instalar más de un enrutador en un bastidor, instálelos de abajo hacia arriba.
Antes de montar el enrutador en un bastidor, pídale a un técnico calificado que verifique que el bastidor sea lo suficientemente fuerte como para soportar el peso del enrutador y que esté adecuadamente soportado en el sitio de instalación.
Coloque el enrutador delante del bastidor o gabinete.
Coloque una correa de conexión a tierra de descarga electrostática (ESD) a su muñeca desnuda y a un punto ESD del sitio.

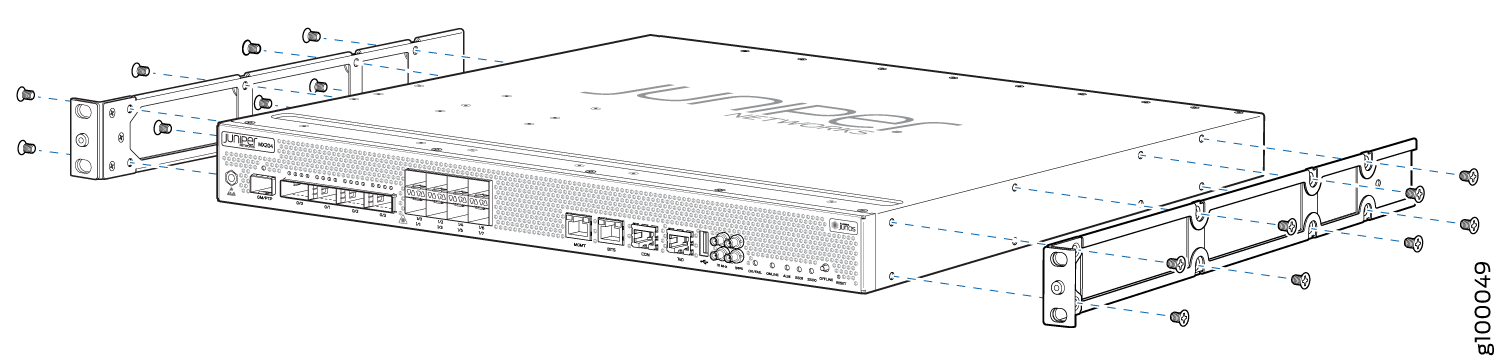

Alinee los orificios de los soportes de montaje delanteros con los orificios situados en el lateral del chasis como se muestra:
Con un destornillador Phillips (+) número 2, fije los soportes de montaje al enrutador con los tornillos de montaje.
Con una persona a cada lado, sosténgalo en la parte inferior del chasis y levántelo con cuidado para que los soportes de montaje entren en contacto con los rieles del rack.
Deslice con cuidado el enrutador sobre los soportes de montaje hasta que los soportes de montaje frontal conectados al chasis entren en contacto con los rieles del rack como se muestra:
Instale tornillos de montaje en cada uno de los orificios de montaje frontal abiertos alineados con el bastidor, comenzando desde la parte inferior, y asegúrelos firmemente como se muestra:
En la parte posterior del chasis, deslice los soportes de montaje trasero a ambos lados del chasis hasta que los soportes de montaje trasero entren en contacto con los rieles del bastidor como se muestra.
Los soportes de montaje trasero a cada lado del chasis son móviles. Puede ajustar los soportes según la profundidad del bastidor.
Instale tornillos de montaje en cada uno de los orificios de montaje trasero abiertos alineados con el bastidor, comenzando desde la parte inferior, y asegúrelos firmemente.
Inspeccione visualmente la alineación del chasis. Si el chasis está instalado correctamente en el bastidor, todos los tornillos de montaje de un lado del bastidor están alineados con los tornillos de montaje del lado opuesto y el enrutador está nivelado. Se muestra un enrutador totalmente asegurado e instalado en un bastidor de cuatro postes:
Conéctese a la alimentación
Conecte a tierra el enrutador MX204
Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar un funcionamiento adecuado, el enrutador debe estar conectado a tierra adecuadamente antes de conectar la alimentación.
Se requiere un soporte de terminal de conexión a tierra protector para conectar el chasis a tierra. Este soporte de dos orificios se fija en el lateral del chasis a través del riel de montaje y proporciona un terminal de conexión a tierra protector para el enrutador. Los puntos de conexión a tierra están en forma de pernos dimensionados para tornillos M5 Pan Head. Los tornillos de cabeza de bandeja M5 con arandelas integradas se proporcionan en el kit de accesorios. Los puntos de conexión a tierra están espaciados a 0,75 pulgadas. (19,1 mm) centros.
Para conectar a tierra el enrutador, conecte un cable de conexión a tierra a tierra y, a continuación, lo conecte a los puntos de conexión a tierra del chasis mediante dos tornillos de cabeza panorámica M5. Debe proporcionar los cables de conexión a tierra (las orejetas de cable se suministran con el enrutador).
La lengüeta de conexión a tierra requerida es una Panduit LCD10-10A-L o equivalente (no incluida). La lengüeta de conexión a tierra tiene capacidad para cables trenzados de 14 a 10 AWG (2 a 5,3 mm²). El cable de conexión a tierra que proporcione para el chasis debe ser del mismo tamaño o más pesado que el cable de entrada de cada fuente de alimentación. Las recomendaciones mínimas son alambre trenzado de 14 a 10 AWG (2 a 5,3 mm²), cable de 60 °C o según lo permita el código local.
Antes de conectar a tierra el enrutador:
Verifique que un electricista con licencia haya conectado la lengüeta del cable provista con el enrutador al cable de conexión a tierra.
Asegúrese de que todas las superficies de conexión a tierra estén limpias y tengan un acabado brillante antes de realizar las conexiones a tierra.
Para conectar a tierra el enrutador MX204, haga lo siguiente:
Coloque una correa de conexión a tierra de descarga electrostática (ESD) a su muñeca desnuda y conecte el otro extremo de la correa a un punto de conexión a tierra ESD de sitio aprobado. Consulte las instrucciones de su sitio.
Asegúrese de que todas las superficies de conexión a tierra estén limpias y tengan un acabado brillante antes de realizar las conexiones a tierra.
Conecte el cable de conexión a tierra a una toma a tierra adecuada.
Retire la correa de conexión a tierra de ESD del punto de puesta a tierra de ESD del sitio.
Conecte la correa de conexión a tierra a uno de los puntos ESD del chasis.
Coloque la lengüeta del cable de conexión a tierra sobre el punto de conexión a tierra en el lateral del chasis.
1—Punto de conexión a tierra
Asegure la lengüeta del cable de conexión a tierra con los tornillos. Los orificios están dimensionados para acomodar tornillos de cabeza de bandeja M5.
Coloque el cable de conexión a tierra y verifique que no toque ni bloquee el acceso a los componentes del enrutador, y que no cubra donde las personas puedan tropezar con él.
Conecte el cable de alimentación y encienda el enrutador
El enrutador MX204 alimentado por CA viene con dos fuentes de alimentación de CA preinstaladas en la parte posterior del chasis. Las fuentes de alimentación son insertables en caliente y son unidades reemplazables en campo (FRU).
Debe conectar el enrutador a tierra antes de conectar el cable de alimentación de CA.
No mezcle las fuentes de alimentación de CA y CC en el mismo chasis.
Cada fuente de alimentación debe estar conectada a una fuente de alimentación de CA dedicada y a un disyuntor exclusivo en el sitio del cliente. Le recomendamos que utilice un disyuntor exclusivo para el sitio del cliente con una clasificación mínima de 20 A (110 VCA) o un mínimo de 16 A (220 VCA), o según lo exija el código local.
| Artículo |
Especificación |
|---|---|
| Voltaje de entrada de CA |
Rango de funcionamiento: 90-264 VAC |
Para conectar el cable de alimentación y encender el enrutador, haga lo siguiente:
Localice los cables de alimentación que tengan un enchufe apropiado para su ubicación geográfica.
Coloque una correa de conexión a tierra ESD a su muñeca desnuda y conecte la correa a uno de los puntos ESD del chasis.
Conecte el cable de alimentación a la fuente de alimentación.
Inserte el enchufe del cable de alimentación en un receptáculo externo de fuente de alimentación de CA.
Empuje el extremo de la tira de retención del cable de alimentación de CA en el orificio junto a la entrada en la placa frontal de la fuente de alimentación hasta que encaje en su lugar. Asegúrese de que el bucle de la tira de retención mira hacia el cable de alimentación.
Presione la pestaña pequeña en la tira de retención para aflojar el bucle. Deslice el bucle hasta que tenga suficiente espacio para insertar el acoplador del cable de alimentación en la entrada.
Inserte firmemente el acoplador del cable de alimentación en la entrada.
Deslice el lazo hacia la fuente de alimentación hasta que quede ajustado contra la base del acoplador.
Presione la pestaña en el bucle y dibuje el bucle en un círculo cerrado.
Viste el cable de alimentación apropiadamente. Verifique que el cable de alimentación no bloquee la salida de aire y el acceso a los componentes del enrutador, ni que cubra donde las personas puedan tropezar con él.
Repita los pasos 1 a 10 para la fuente de alimentación restante.
Encienda la fuente de alimentación en la fuente. Observe el LED de estado de alimentación del enrutador. Si una fuente de alimentación de CA está instalada correctamente y funciona normalmente, el LED de estado se ilumina en verde constantemente.
Si el LED de estado indica que la fuente de alimentación no funciona normalmente, repita los procedimientos de instalación y cableado.
