Instalación de un módulo de distribución de alimentación de CA monofásico MX2000

Antes de instalar un módulo de distribución de alimentación de CA (PDM) monofásico, tenga en cuenta lo siguiente:

Advertencia:

Antes de realizar procedimientos de alimentación de CA, desconecte todas las fuentes de alimentación. Para asegurarse de que toda la alimentación esté desconectada, ubique el disyuntor en la placa de panel que sirve al circuito de CA, cambie el disyuntor a la posición de apagado y tape la manija del conmutador del disyuntor en la posición de apagado.
PRECAUCIÓN:

Para mantener una refrigeración adecuada y evitar el apagado térmico de la unidad de fuente de alimentación operativa, cada ranura PDM debe contener un PDM o un panel en blanco. Si quita un PDM, debe instalar un PDM de reemplazo o un panel en blanco poco después de la eliminación.
PRECAUCIÓN:

El PDM ac monofásico debe instalarse y asegurarse en el chasis antes de conectar los cables de alimentación de entrada. Si debe quitarse el PDM, todos los cables de alimentación de entrada se deben quitar del PDM antes de que el PDM se pueda quitar del chasis.
Nota:

Después de apagar un PDM, espere al menos 60 segundos antes de volver a encender el disyuntor.

El AC monofásico de siete alimentación pesa aproximadamente 8 lbs (3,6 kg). El AC pdm monofásico de nueve alimentación pesa aproximadamente 9 lbs (4,1 kg). Para instalar un PDM de CA monofásico:

  1. Asegúrese de que el voltaje a través del cable de fuente de alimentación de CA es de 0 V y de que no hay ninguna posibilidad de que el cable pueda estar activo durante el proceso de instalación.
  2. Conecte una correa de conexión a tierra de descarga electrostática (ESD) a su muñeca desnuda y conecte la correa a uno de los puntos ESD del chasis.
  3. (Opcional) Si va a cambiar de un DC PDM a un AC PDM, consulte Conversión de un enrutador MX2000 entre alimentación de CA y CC para obtener instrucciones sobre cómo cambiar la configuración en la barra interna de la caja de la unidad de distribución de energía (PDU) a CA.
  4. Retire la placa facial que cubre la ranura PDM.
  5. En el PDM, retire los dos tornillos de pulgar que sostienen las dos palancas eyector en la posición bloqueada. Deje los tornillos a un lado para su uso posterior.
  6. Tire de las dos palancas eyector lejos del PDM hasta que se detengan.
  7. Con ambas manos, sostenga el PDM con los enchufes de alimentación hacia afuera y deslice en el chasis hasta que sienta resistencia.
  8. Empuje las dos palancas eyector en el PDM hasta que se bloqueen en su lugar. Consulte la figura 1

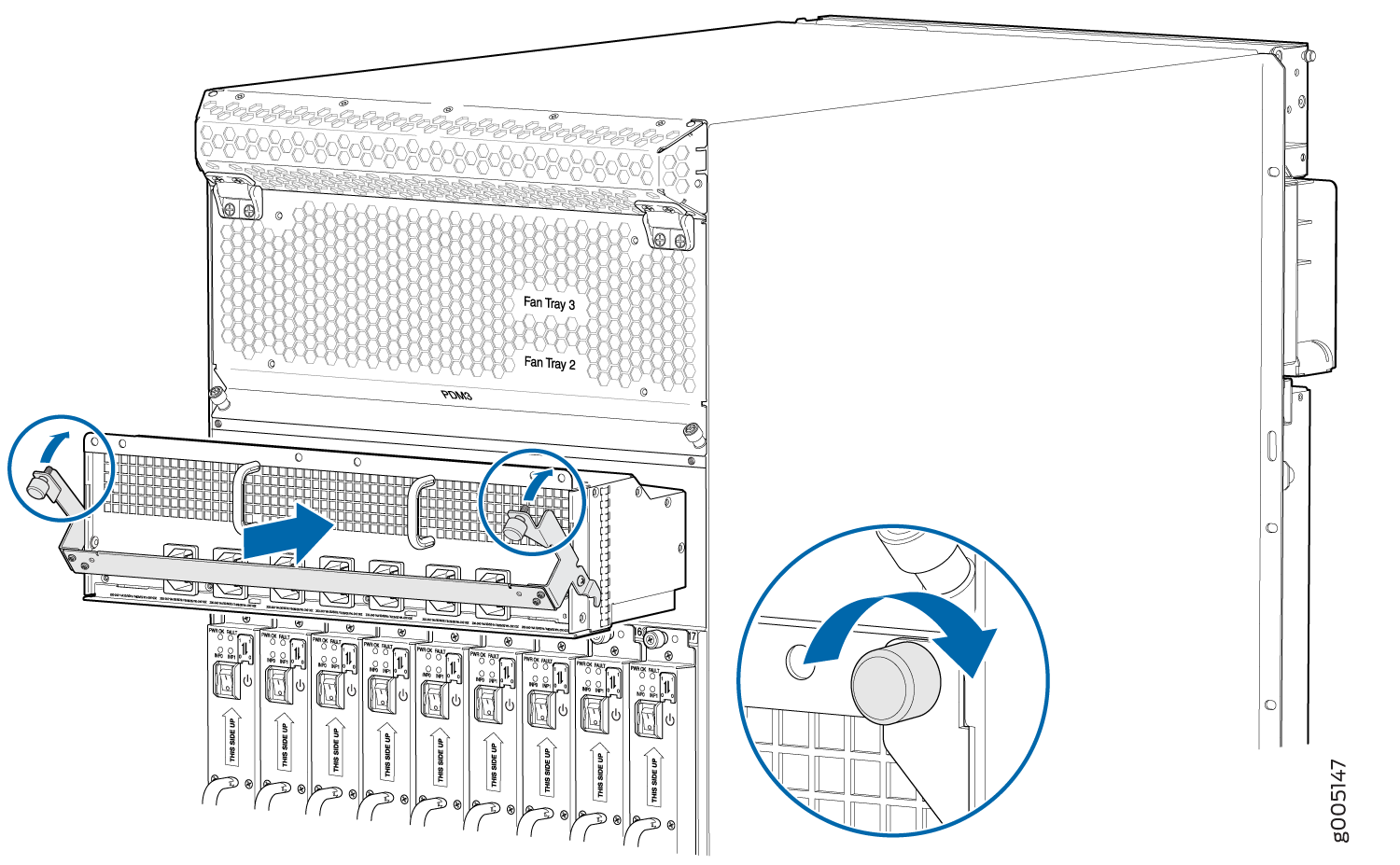

    Figura 1: Inserción del PDM en el chasis Inserting the PDM into the Chassis
  9. Empuje suavemente la barra eyector para asegurarse de que el PDM esté seguro en su lugar.
  10. Apriete los dos pulgares en los desalojadores para asegurar el PDM en el chasis. Aplicar entre 7 lb-in (0,8 Nm) y 9 lb-in. (1,01 Nm) de par a cada tornillo. No afilar demasiado los tornillos.
  11. A partir de un extremo del PDM, conecte los cables de alimentación en las tomas de alimentación del PDM. Consulte la figura 2. Aplique una ligera presión para que los cables de alimentación estén firmemente asados en la toma de alimentación. A medida que conecta cada cable de alimentación, el LED de alimentación de la toma se ilumina en verde.
    Figura 2: Conexión al módulo de distribución de alimentación de CA monofásico MX2000 Plugging into the MX2000 Single-Phase AC Power Distribution Module
  12. Conecte el retenedor del cable de alimentación al PDM para asegurarse de que los cables de alimentación de CA no toquen ni bloqueen el acceso a los componentes del enrutador y de que no se coloquen donde las personas puedan tropezar con ellos. La Figura 3 muestra el retenedor de cable de alimentación de siete y nueve fuentes.

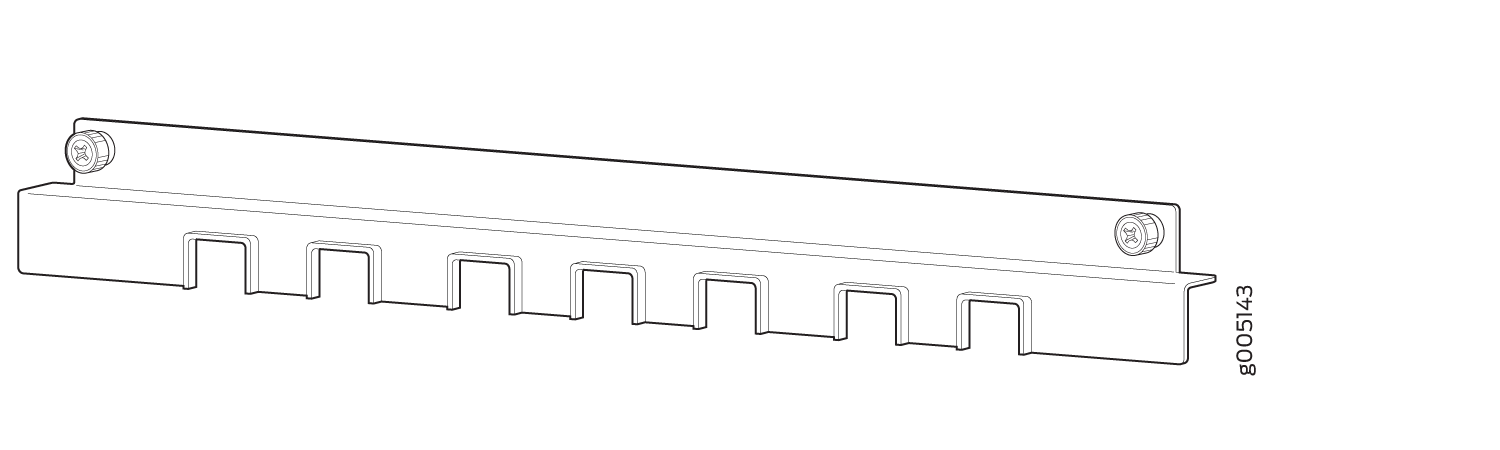

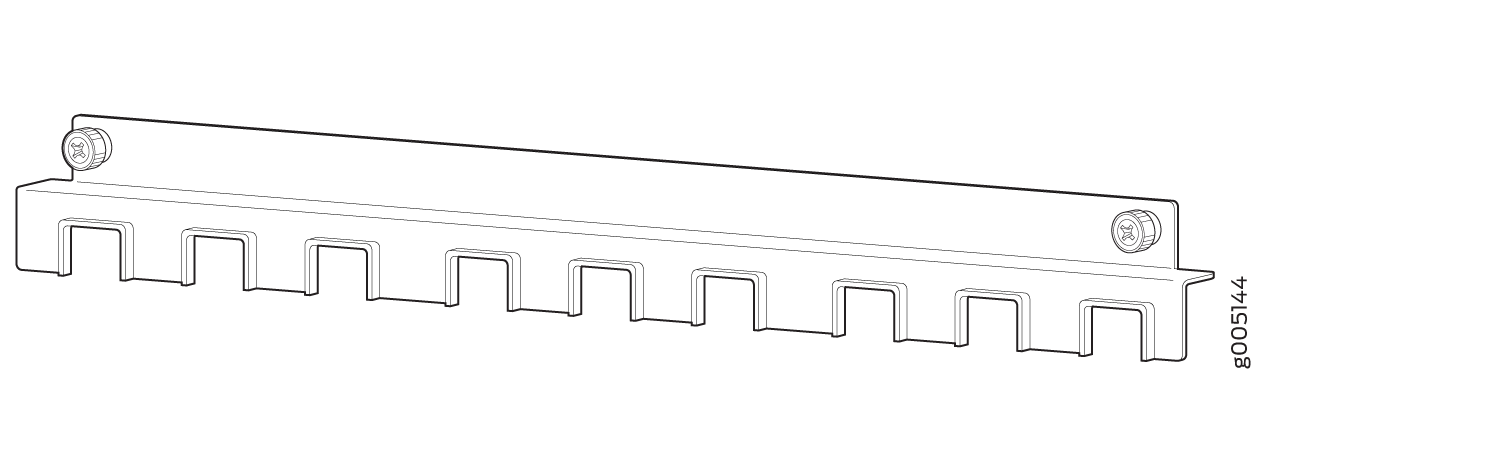

    Figura 3: Retenedor del cable de alimentación AC monofásico MX2000 Single-Phase AC Power Cord Retainer MX2000 MX2000 Single-Phase AC Power Cord Retainer

    • Afloje los dos tornillos en cada extremo del retenedor del cable de alimentación.

    • Coloque el retenedor del cable de alimentación sobre los cables de alimentación PDM con las puntas del retenedor del cable de alimentación hacia abajo. Consulte la figura 4.

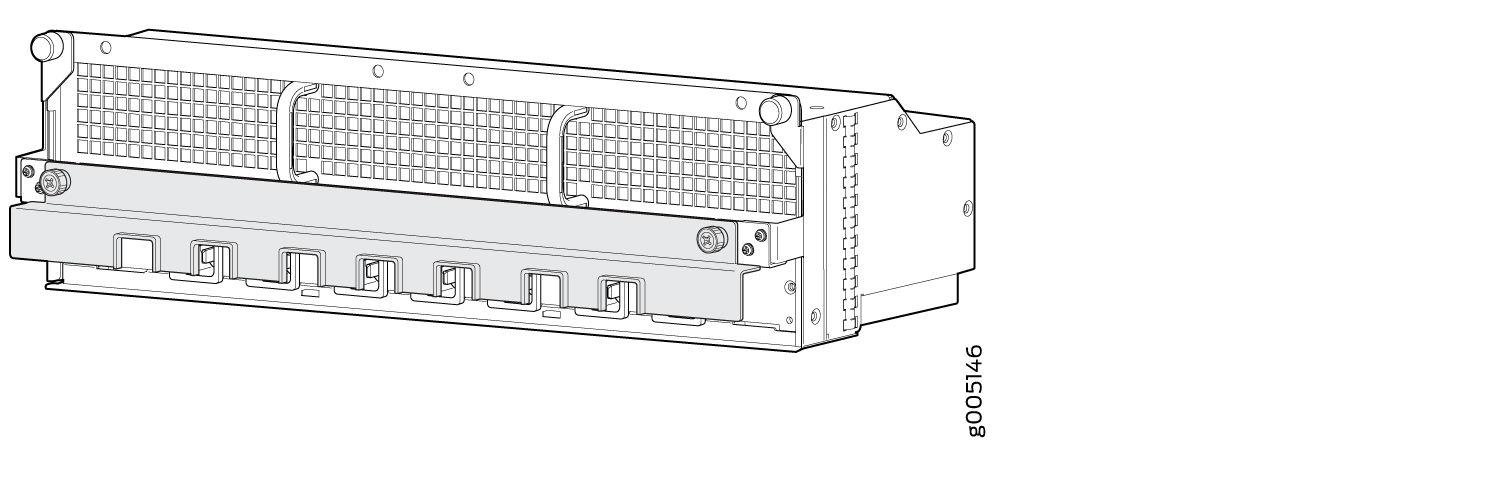

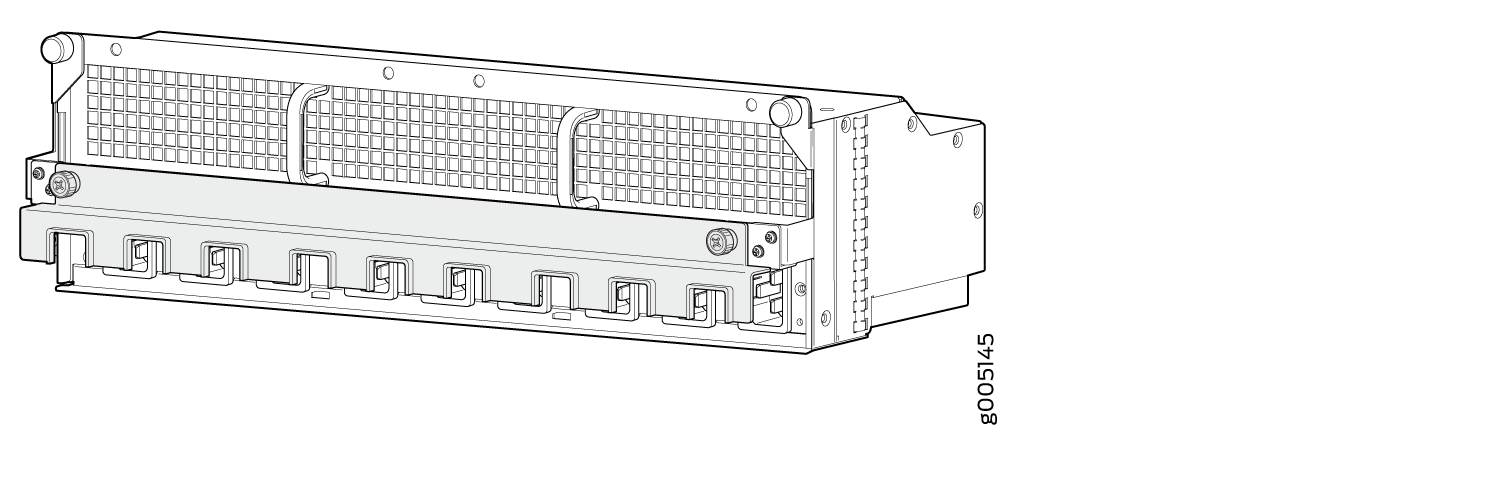

      Figura 4: Fijación del retenedor del cable de alimentación Attaching the Power Cord Retainer Attaching the Power Cord Retainer

    • Asegure el retenedor del cable de alimentación al PDM enhebrando los dos tornillos en cada extremo del retenedor del cable de alimentación en los agujeros de tornillo en el PDM y girando en el sentido de las agujas del reloj para apretar.

    • Verifique que el PDM se parezca a la ilustración que se muestra en la figura 5

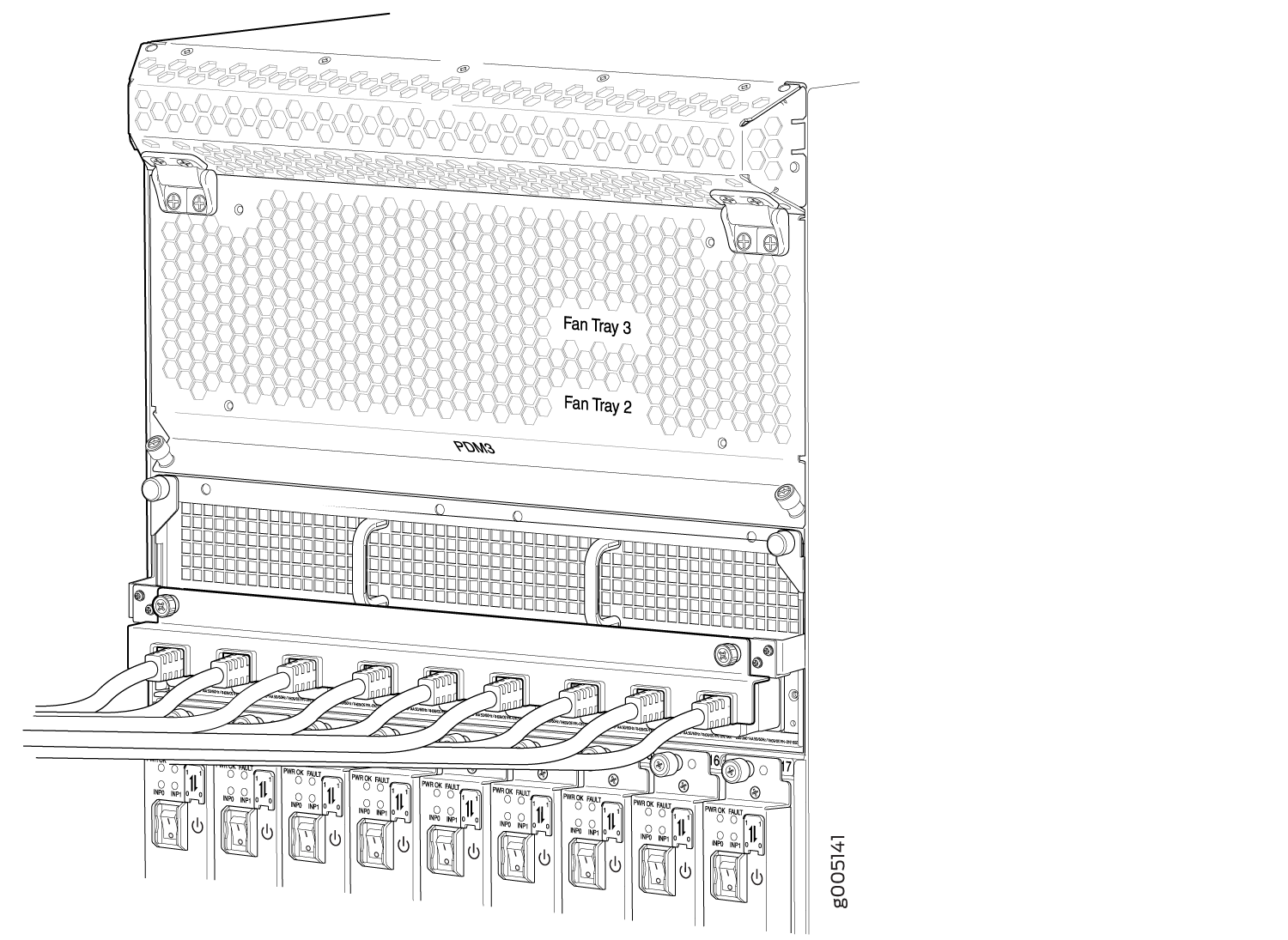

    Figura 5: Instalación adecuada del módulo de distribución de alimentación de CA monofásico MX2000 en chasis (nueve fuentes) Proper Installation of the MX2000 Single-Phase AC Power Distribution Module in Chassis (nine-feed)
  13. Voltee el conmutador de alimentación en todas las PSM a la posición de encendido (|) para proporcionar alimentación a los componentes del enrutador.
  14. Verifique que los indicadores LED de la placa frontal del PDM se encienden constantemente en verde, lo que indica que el bloque terminal de CA está recibiendo energía.
  15. Retire la correa de conexión a tierra ESD de los puntos ESD del chasis. Conecte la correa a un punto de conexión a tierra ESD aprobado. Consulte las instrucciones para su sitio.
