Descripción del módulo de distribución de alimentación Delta AC trifásico MX2000

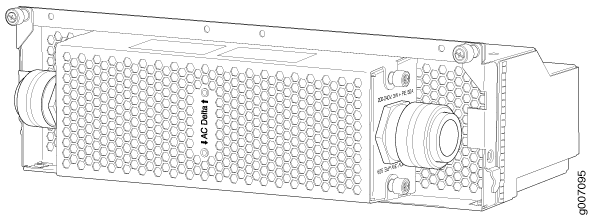

Cada módulo de distribución de energía de CA delta (PDM) trifásico pesa aproximadamente 12 lb (5,44 kg). Un compartimiento de cableado de metal contiene dos bloques de terminales de CA y tierra etiquetado como GND. Un bloque de terminal AC consta de tres terminales de entrada que sirven a seis módulos de fuente de alimentación (PSM) y el segundo bloque de terminales sirve a tres PSM. El bloque terminal de la izquierda está etiquetado como A1, B1 y C1 (de abajo a arriba). El segundo bloque terminal a la derecha está etiquetado como A2, B2 y C2 (de abajo a arriba). Las PDM se encuentran en la parte trasera del chasis en las ranuras PDM0/Input0 a PDM1/Input1, (de abajo a arriba). Los INDICADORES led proporcionan el estado del PDM. La Figura 1 muestra el PDM delta trifásico.
Los bloques terminales de AC PDM delta trifásicos se voltarán dependiendo de la ranura en la que se conecte el PDM.
En la Figura 2 se muestran las conexiones AC PDM delta de tres fases.
El PDM de AC delta trifásico debe instalarse y asegurarse en el chasis antes de conectar los cables de entrada de alimentación. Si debe quitarse el PDM, ambos cables de alimentación de entrada deben desinstalarse y quitarse del PDM antes de que el PDM se pueda quitar del chasis. El chasis de la serie MX no es sensible a la secuencia de rotación de fase, ya sea en el sentido de las agujas del reloj o en el contrario de las agujas del reloj funcionará correctamente.

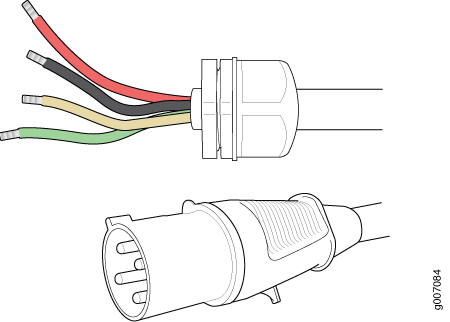

La figura 3 muestra el cable de alimentación de CA delta trifásico.
