Descripción del módulo de distribución de alimentación ac Wye trifásica MX2000

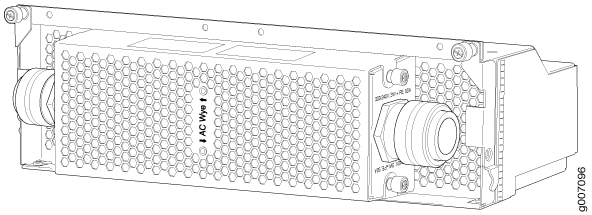

Cada wye trifásica AC PDM pesa aproximadamente 12 lb (5,44 kg). Un compartimento de cableado metálico contiene dos bloques de terminales de CA y suelo etiquetado como GND. Un bloque de terminal ac consta de tres terminales de entrada que sirven seis PSM y el segundo bloque terminal sirve tres PSM. El bloque de terminales en el extremo izquierdo está etiquetado como A1, B1, C1 y N1 (de abajo a arriba). El segundo bloque de terminales está etiquetado como A2, B2, C2 y N2 (de abajo a arriba). Los PDM se encuentran en la parte trasera del chasis en las ranuras PDM0/Input0 a través de PDM1/Input1, (de abajo a arriba). Los indicadores LED proporcionan el estado del PDM. La Figura 1 muestra el AC PDM de tres fases.
Los bloques de terminales de AC PDM de wye de tres fases se voltearán según la ranura en la que se conecte el PDM.

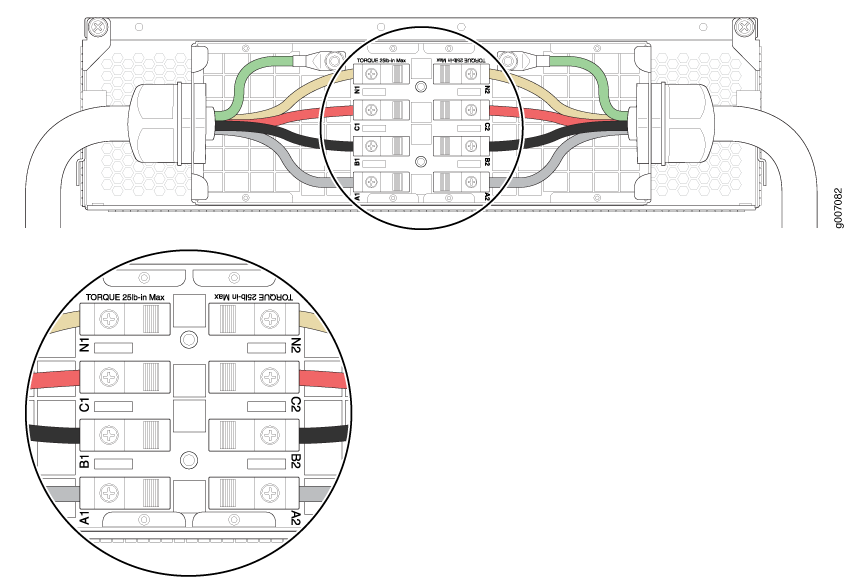

La Figura 2 muestra las conexiones de AC PDM de wye trifásicas.
El AC PDM de wye trifásica debe instalarse y protegerse en el chasis antes de conectar los cables de entrada de alimentación. Si se debe quitar el PDM, ambos cables de alimentación de entrada se deben desinstalar y quitar del PDM antes de que el PDM se pueda quitar del chasis. El chasis de la serie MX no es sensible a la secuencia de rotación de fases, ya sea CW o CCW funcionarán correctamente.
La Figura 3 muestra el cable de alimentación de AC wye trifásica.
