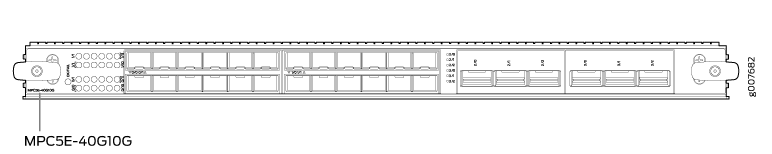

6x40GE + 24x10GE MPC5E

MPC5E-40G10G network card for Juniper routers with high-density 40G and 10G Ethernet ports for data transmission.

Lanzamiento de software

  • Junos OS versión 13.3R2 y posteriores

Descripción

  • MPC de puerto fijo con seis puertos 40 Gigabit Ethernet y veinticuatro puertos 10 Gigabit Ethernet

  • Peso: 21 lb (9,52 kg)

  • Número de modelo: MPC5E-40G10G

  • Nombre en la CLI: MPC5E 3D 24XGE+6XLGE

Características del hardware

  • Rendimiento de velocidad de línea de hasta 240 Gbps

  • Admite una de las siguientes combinaciones de puertos:

    • Seis puertos Ethernet de 40 Gigabit

    • Veinticuatro puertos 10 Gigabit Ethernet

    • Tres puertos 40 Gigabit Ethernet y doce puertos 10 Gigabit Ethernet

  • Admite hasta 32 000 colas por ranura

  • Modo LAN-PHY a 10,3125 Gbps por puerto

  • Modo WAN-PHY a 9,95328 Gbps por puerto

  • Admite un tamaño de unidad de transmisión máxima (MTU) de 9.192 bytes para paquetes enlazados al host. Para Junos OS 16.1R1 y versiones posteriores, el tamaño de MTU admitido es de 9.500 bytes.

  • Los puertos están etiquetados como:

    • Puertos 10 Gigabit Ethernet:

      0/0 al 0/11

      Del 1/0 al 1/11

    • Puertos 40 Gigabit Ethernet:

      2/0 a 2/2

      3/0 a 3/2

  • El MPC5E admite la tarjeta de control de conmutador mejorada (MX-SCBE) y MX-SCBE2 en enrutadores MX240, MX480 y MX960. El MPC5E no admite la SCB heredada (MX-SCB). El MPC5E admite la placa de estructura de conmutación (SFB) en enrutadores MX2010 y MX2020.

  • MPC5E no interopera con los DPC existentes, excepto el DPC multiservicios (MS-DPC).

Nota:

En el enrutador MX960, todas las ranuras MPC funcionan en una temperatura del chasis de hasta 40 °C (104 °F), a una altitud de hasta 6000 pies. Sin embargo, cuando la temperatura del chasis supera los 40 °C (104 °F),

  • la ranura 11 no funciona con MPC3E-3D-NG, MPC3E-3D-NG-Q, MPC4E y MPC5E.

  • la ranura 0 no funciona con MPC4E y MPC5E.

Características del software

  • Diagnósticos ópticos y alarmas relacionadas

  • Compatibilidad con redes de transporte óptico (OTN) en puertos 10 Gigabit Ethernet

  • Dos motores de reenvío de paquetes, PFE0 y PFE1. PFE0 aloja PIC0 y PIC2. PFE1 aloja PIC1 y PIC3.

  • Opciones de modo LAN-PHY y WAN-PHY configurables por puerto de 10 Gigabit Ethernet

  • Consulte Protocolos y aplicaciones compatibles con el MPC5E para enrutadores de la serie MX para obtener información acerca de los protocolos y aplicaciones compatibles con este MPC.

Nota:

En los enrutadores MX240, MX480 y MX960, MPC5E se enciende solo si el network-services modo del enrutador está configurado para o enhanced-ip enhanced-ethernet. En los enrutadores MX2010 y MX2020, solo enhanced-ip se admite.
Nota:

Se puede encender un máximo de dos PIC a la vez (PIC0 o PIC2, y PIC1 o PIC3). Los demás PIC deben estar apagados.

Cables y conectores
Propina:

Puede usar la Herramienta de compatibilidad de hardware para obtener información sobre los transceptores conectables compatibles con su dispositivo de Juniper Networks.

La lista de transceptores compatibles con la serie MX se encuentra en https://pathfinder.juniper.net/hct/category/#catKey=100001&modelType;=All&pf;=MX+Series.

Nota:

QSFPP-40GE-LX4 no es compatible con NEBS en el enrutador MX960 en la ranura FPC 0 o FPC 11.

Requisitos de alimentación

  • Típico: 9.68 A @ 48 V (460 W)

  • A diferentes temperaturas con la configuración predeterminada:

    55° C: 558 W

    40° C: 496 W

    25° C: 469 W

  • A diferentes temperaturas, cuando flexible-queueing-mode la perilla CLI está configurada en set chassis fpc 1 flexible-queuing-mode:

    55° C: 607 W

    40° C: 541 W

    25° C: 511 W

Leds

ACEPTAR/FALLAR LED, uno bicolor:

  • Verde fijo: MPC funciona normalmente.

  • Verde parpadeante: MPC está en transición en línea o sin conexión.

  • Rojo: MPC ha fallado.

LED LINK de 10 Gigabit Ethernet, un verde por puerto:

  • Verde: el vínculo está activo.

  • Desactivado: el vínculo está inactivo o desactivado.

LED LINK de 40 Gigabit Ethernet, un bicolor por puerto:

  • Verde: el vínculo está activo.

  • Amarillo: el vínculo está desactivado.

  • Desactivado: el vínculo está inactivo.
