Sistema de refrigeración EX9214

El sistema de refrigeración de un conmutador EX9214 consta de dos bandejas de ventilador de unidad reemplazables en campo y un filtro de aire que proporcionan refrigeración del chasis de adelante hacia atrás.

Bandeja de ventilador

Los componentes del sistema de refrigeración trabajan juntos para mantener todos los componentes del interruptor dentro del rango de temperatura aceptable. Ver Figura 1 y Figura 2.

Figura 1: Bandeja de ventilador utilizada en un conmutador Fan Tray Used in an EX9214 Switch EX9214

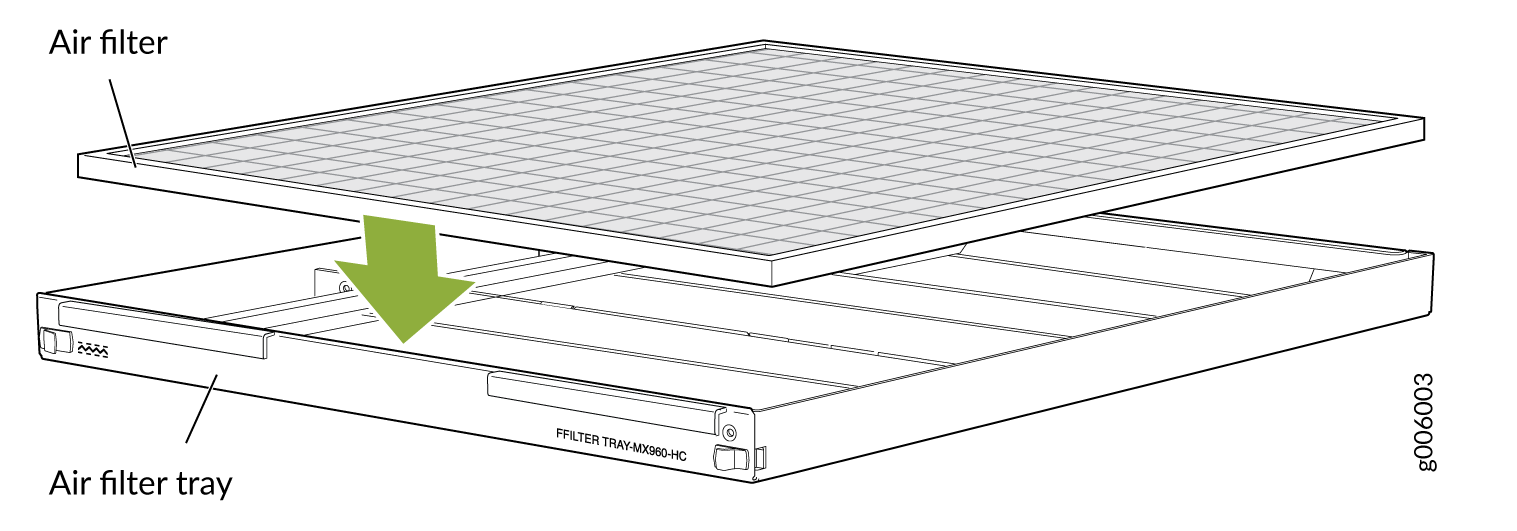

Figura 2: Filtro de aire utilizado en un conmutador Air Filter Used in an EX9214 Switch EX9214

Una de las bandejas del ventilador se instala horizontalmente sobre las ranuras para tarjetas de línea en el panel frontal y la otra se instala horizontalmente sobre la ranura de admisión de aire en la parte inferior del panel frontal. El filtro de aire se instala encima de la bandeja del ventilador que se instala en la parte inferior del panel frontal.

Dirección del flujo de aire en el chasis del conmutador EX9214

La entrada de aire para enfriar el chasis se encuentra en la parte frontal del chasis, debajo de la bandeja inferior del ventilador. El aire es arrastrado a través del chasis hacia la bandeja del ventilador, empujado hacia arriba a través de las ranuras de la tarjeta de línea y a través de la bandeja superior del ventilador. Consulte la figura 3.

Figura 3: Flujo de aire a través del chasis del conmutador EX9214 Airflow Through the EX9214 Switch Chassis

El subsistema host supervisa la temperatura de los componentes del conmutador. En condiciones normales de funcionamiento, los ventiladores de la bandeja del ventilador funcionan a menos de la velocidad máxima. Si un ventilador falla o la temperatura ambiente sube por encima del umbral, la velocidad de los ventiladores restantes se ajusta automáticamente para mantener la temperatura dentro del rango aceptable. Si se supera la especificación de temperatura ambiente máxima y el sistema no se puede enfriar adecuadamente, el motor de enrutamiento apaga el sistema desactivando la potencia de salida de cada fuente de alimentación.

No puede reemplazar un solo ventilador. Si uno o más ventiladores fallan, debe reemplazar toda la bandeja del ventilador.
