EX4300 chasis

Panel LCD en EX4300 de acceso

El panel LCD en el panel frontal del conmutador EX4300 muestra dos líneas de texto, cada una con un máximo de 16 caracteres. El panel LCD muestra una variedad de información sobre el conmutador y también proporciona un menú para llevar a cabo operaciones básicas, como la configuración inicial y el reinicio.

Hay dos botones de navegación (Menú e Intro) a la derecha del panel LCD.

Consulte la Figura 1.

Gráfico 1: Panel LCD en conmutadores EX4300 estándar LCD Panel in EX4300 Switches
1
—

Panel LCD
3
—

Botón Menú del panel LCD
2
—

Botón Intro del panel LCD
4
—

Indicadores LED de estado del chasis

La primera línea de texto del panel LCD muestra información básica sobre el conmutador y la segunda línea de texto muestra información sobre el modo seleccionado en el panel LCD. Puede configurar la segunda línea del texto para el panel LCD para mostrar un mensaje personalizado. Si el panel LCD está configurado para mostrar un mensaje personalizado, el botón Menú y el botón Intro se desactivan. Consulte Configuración del panel LCD en conmutadores de la serie EX (procedimiento CLI de instalación).

El panel LCD tiene una luz de fondo. Si el panel LCD está inactivo durante 60 segundos, la luz de fondo se apagará. Puede activar la retroiluminación presionando el botón Menú o Intro una vez. Después de activar la retroiluminación, puede alternar entre los menús del panel LCD presionando el botón Menú y desplazarse por las opciones del menú presionando el botón Intro.

Nota:

El espectador del chasis de la interfaz J-Web también muestra el panel LCD. Desde la interfaz J-Web, puede ver la información de estado en tiempo real en el panel LCD. Consulte Panel de instrumentos para conmutadores de la serie EX.

En este tema se describe lo siguiente:

Modos del panel LCD

El panel LCD funciona en cuatro modos: arranque, inactividad, estado y mantenimiento.

La primera línea de texto del panel LCD muestra el número de ranura, la función del conmutador y el nombre de host en todos los modos.

Para un conmutador EX4300 independiente, de forma predeterminada el número de ranura es 00 y la función es RE .

En un conmutador EX4300 que sea miembro de un Virtual Chassis, la primera línea del panel LCD siempre muestra:

  • El número de ranura (el ID de miembro del Virtual Chassis miembro)

  • Función del conmutador en el Virtual Chassis ( para principal, para copia de RE seguridad y para miembro de tarjeta de BK LC línea)

  • Host

El panel LCD funciona en modo de arranque durante el reinicio del conmutador. En el modo de arranque, la segunda línea del panel LCD muestra los hitos clave del proceso de arranque del conmutador. El modo de arranque no tiene opciones de menú. Una vez completado el proceso de arranque, el panel LCD vuelve automáticamente al menú Inactivo ( IDLE ).

En el modo de inactividad, la segunda línea de texto del panel LCD muestra el modo del LED de estado de los puertos de red y la cantidad de alarmas de chasis. La cantidad de alarmas se actualiza cada segundo.

En el modo de estado, la segunda línea muestra:

  • Estado del puerto Virtual Chassis puerto de acceso (VCP)

  • Estado de las fuentes de alimentación

  • Estado de los módulos de ventilador y temperatura del chasis

  • Versión de Junos OS para conmutadores de la serie EX cargados en el conmutador

En el modo de mantenimiento, la segunda línea muestra una de las siguientes opciones, las cuales puede usar para configurar y solucionar problemas del conmutador:

  • Detención del sistema

  • Reinicio del sistema

  • Rescate de carga

  • Solicitar puerto de VC

  • Iniciales

  • EZSetup

Menús del panel LCD

El panel LCD tiene tres menús: inactividad, estado y mantenimiento. Puede alternar entre los menús del panel LCD presionando el botón Menú y desplazarse por las opciones del menú presionando el botón Intro.

En la tabla 1 se describen las opciones del menú del panel LCD.

Tabla 1: Opciones del menú del panel LCD en conmutadores EX4300 completos

Etiqueta del menú

Descripción

Inactivo

En el menú Inactivo:

  • Presione Intro para recorrer los modos led de estado, que son indicadores de estado del puerto:

    • ADM (estado administrativo)

    • DPX (dúplex)

    • SPD (velocidad)

    • POE (alimentación por Ethernet) (solo para los modelos EX4300-24P, EX4300-24P-S, EX4300-48P y EX4300-48P-S)

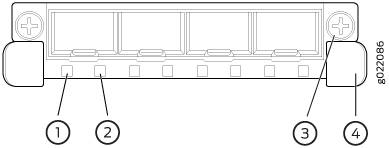

    Consulte Indicadores LED del puerto de red, el puerto QSFP+ integrado, el puerto de enlace ascendente y los indicadores LED del puerto de módulo de enlace ascendente en EX4300 conmutadores para obtener información acerca de los modos led de estado.

  • Presione Menú para salir del menú Inactivo y vaya al menú Estado.

Estado

En el menú Estado, presione Menú para recorrer la siguiente información:

  • Estado de los V VCP: hacia arriba o hacia abajo

    Muestra el estado de los VPE en el conmutador. Esta opción solo se admite en conmutadores EX4300 en una Virtual Chassis configuración. Esta opción no se admite en conmutadores EX4300 independientes.

  • Estado de la fuente de alimentación: ACEPTAR, fallido o ausente

  • Estado del ventilador y temperatura.

    • Estado del ventilador: OK, Failed o Absent

    • Estado de la temperatura: ACEPTAR, alto o apagado

  • Junos OS versión para conmutadores de la serie EX cargados en los conmutadores.

  • ¿SALIR DEL MENÚ DE LAS ESTADÍSTICAS?

    Elija uno de los siguientes:

    • Presione Intro para salir del menú Estado y vaya al menú Mantenimiento.

    • Presione el menú para mostrar de nuevo el estado de los V VCP.

Puede deshabilitar el menú Estado o las opciones del menú Estado del panel LCD. Consulte Configuración del panel LCD en conmutadores de la serie EX (procedimiento CLI de instalación).

MAINT (menú de mantenimiento)

El menú Mantenimiento tiene las siguientes opciones para configurar y solucionar problemas del conmutador:

  • ¿DETENCIÓN DEL SISTEMA?: elija una de las siguientes opciones:

    • Presione Intro para detener el conmutador. Presione intro de nuevo para confirmar la detención.

    • Presione Menú para ir a la opción siguiente en el menú Mantenimiento.

  • ¿REINICIO DEL SISTEMA?: elija uno de los siguientes:

    • Presione Intro para reiniciar el conmutador. Presione intro de nuevo para confirmar el reinicio.

    • Presione Menú para ir a la opción siguiente en el menú Mantenimiento.

  • RESCATE DE CARGA?: elija uno de los siguientes elementos:

    • Presione Intro para revertir el conmutador a la configuración válida anterior. Presione intro de nuevo para confirmar la devolución.

    • Presione Menú para ir a la opción siguiente en el menú Mantenimiento.

  • ¿PUERTO DE VC DE SOLICITUD?: elija uno de los siguientes:

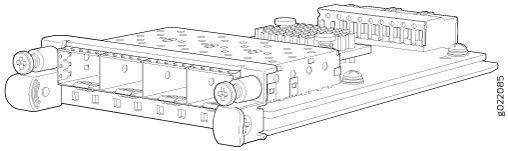

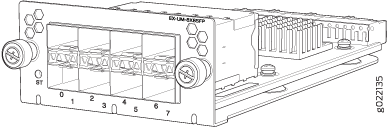

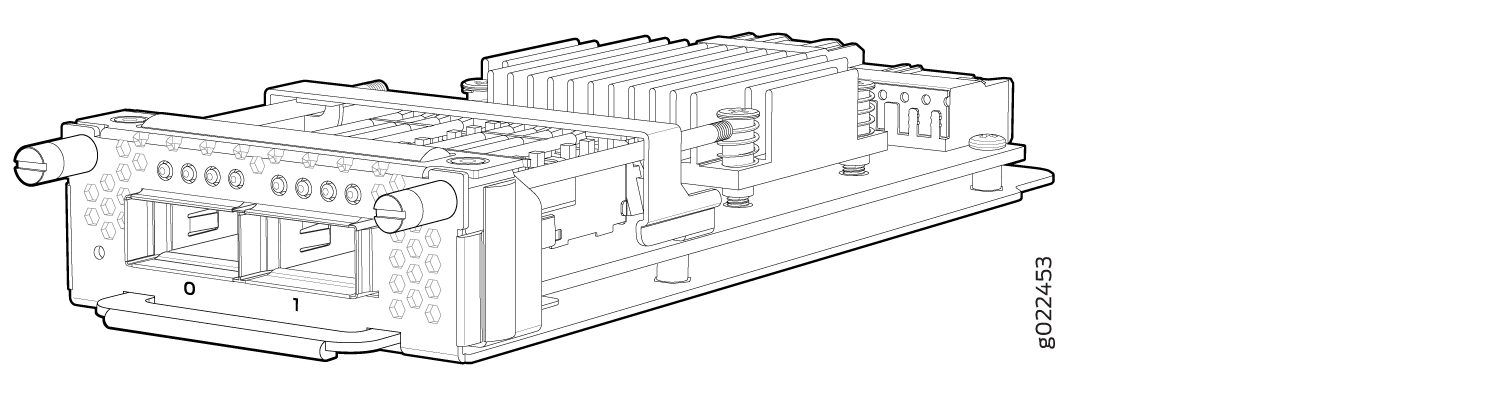

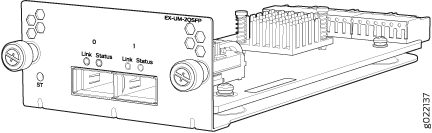

    • Presione el botón Intro para configurar un puerto de módulo de uplink o un puerto QSFP+ integrado para que sea un VCP o para eliminar un VCP de la configuración del conmutador (cuando elimina el VCP, el puerto se restablece para que sea un puerto de módulo de uplink o un puerto de red).

    • Presione el botón Menú para ir a la opción siguiente en el menú Mantenimiento.

  • ¿VALOR PREDETERMINADO DE FÁBRICA?: elija uno de los siguientes:

    • Presione Intro para restablecer el conmutador a la configuración predeterminada de fábrica. Presione intro de nuevo para confirmar la restauración. El panel LCD muestra un mensaje de éxito o error, tras el cual muestra el menú Inactivo.

    • Presione Menú para ir a la opción siguiente en el menú Mantenimiento.

  • ESCRIBA EZSETUP?: elija uno de los siguientes elementos:

    • Presione Intro para ejecutar EZSetup. Presione intro de nuevo para confirmar el inicio.

      EZSetup configura DHCP y habilita la interfaz de usuario de J-Web en el conmutador. El panel LCD parpadea un mensaje de éxito o error durante aproximadamente 10 segundos, después de los cuales muestra el menú Inactivo.

      Nota:

      Solo puede usar EZSetup en un conmutador independiente que se encuentra en la configuración predeterminada de fábrica.

      Para obtener más información acerca de EZSetup, consulte Conexión y configuración de un conmutador de la serie EX (procedimiento J-Web).

    • Presione Menú para ir a la opción siguiente en el menú Mantenimiento.

  • SALIR DEL MENÚ PRINCIPAL?: elija uno de los siguientes elementos:

    • Presione Intro para salir del menú Mantenimiento.

    • Presione el menú para volver a la detención del SISTEMA? Opción.

Puede deshabilitar el menú Mantenimiento o las opciones del menú Mantenimiento del panel LCD. Consulte Configuración del panel LCD en conmutadores de la serie EX (procedimiento CLI de instalación).

Consulte también

Indicadores LED de estado del chasis en EX4300 compactos

EX4300 conmutadores, excepto los conmutadores EX4300-48MP y EX4300-48MP-S, tienen tres indicadores LED de estado del chasis (etiquetados como ALM, SYSy MST)a la derecha del panel LCD, junto a los botones Menú e Intro (consulte la Figura 11). EX4300-48MP y EX4300-48MP-S tienen tres indicadores LED de estado del chasis (etiquetados como ALM, SYSy MST)a la derecha del panel frontal (consulte el gráfico 12).

Gráfico 11: Indicadores LED del estado del chasis en conmutadores EX4300, excepto EX4300-48MP y EX4300-48MP-S Chassis Status LEDs in EX4300 Switches Except EX4300-48MP and EX4300-48MP-S Switches
1
—

Panel LCD
3
—

Botón Menú del panel LCD
2
—

Botón Intro del panel LCD
4
—

Indicadores LED de estado del chasis
Gráfico 12: Indicadores LED del estado del chasis en conmutadores EX4300-48MP y EX4300-48MP-S Chassis Status LEDs in EX4300-48MP and EX4300-48MP-S Switches
1
—

Indicadores LED de estado del chasis

En la Tabla 8 se describen los indicadores LED de estado del chasis en un conmutador EX4300, sus colores y estados, y el estado que indican. Puede ver los colores de los tres indicadores LED de forma remota mediante el CLI emitiendo el comando de modo show chassis led operativo.

Tabla 8: Indicadores LED del estado del chasis en un conmutador EX4300 compacto

Etiqueta LED

Color

Estado y descripción

ALM (alarma)

Canchas

No hay alarma o el conmutador se detiene.

Rojo

Hay una alarma importante. Una alarma grave indica una condición de error crítico que requiere atención inmediata.

Nota:

Cuando conecte la alimentación al conmutador, el LED de alarma (ALM)brilla en rojo. Este comportamiento es normal. Conecta un cable Ethernet activo al puerto de administración (MGMT)del conmutador completa el vínculo de red y desactiva el LED ALM. (Consulte Conectar un dispositivo a una red para administración fuera de banda.)

Conectar el conmutador a una consola de administración dedicada en lugar de una red no afecta al LED de ALM. El LED permanece rojo hasta que el conmutador esté conectado a una red.

Amarilla (en conmutadores EX4300 excepto EX4300-48MP y EX4300-48MP-S) o ámbar (en conmutadores EX4300-48MP y EX4300-48MP-S)

Hay una alarma leve. Una alarma leve indica una condición no crítica que requiere supervisión o mantenimiento. Si se deja sin control una alarma leve, podría ocasionar una interrupción del servicio o una degradación del rendimiento.

Nota:

El LED de alarma (ALM) brilla de color amarillo en conmutadores EX4300, excepto en los conmutadores EX4300-48MP y EX4300-48MP-S o ámbar en conmutadores EX4300-48MP y EX4300-48MP-S si confirma una configuración para activarla en el conmutador y no crea también una configuración de rescate para realizar una copia de seguridad. Para guardar la configuración confirmada más reciente como configuración de rescate, ingrese el comando de modo request system configuration rescue save operativo.

SYS (sistema)

Verde

  • Encendido de forma constante: Junos OS para conmutadores de la serie EX se ha cargado en el conmutador.

  • Intermitente (no aplicable para conmutadores EX4300-48MP y EX4300-48MP-S): el conmutador se está iniciando.

Canchas

  • EX4300, excepto EX4300-48MP y EX4300-48MP-S: el conmutador está apagado o está detenido.

  • EX4300-48MP y EX4300-48MP-S: el conmutador se está arrancando o el conmutador está apagado o se detiene.

MST (principal)

Verde

En un conmutador EX4300 independiente:

  • Encendido de forma constante: el conmutador funciona con normalidad.

  • Apagado: el conmutador está apagado o se detiene.

En una Virtual Chassis configuración:

  • Encendido constante: el conmutador es el principal en la Virtual Chassis configuración.

  • Intermitente: el conmutador es la copia de seguridad en Virtual Chassis configuración.

  • Apagado: el conmutador es un miembro de la tarjeta de línea en Virtual Chassis configuración o se detiene.

Una alarma importante (roja) indica una condición de error crítico que requiere medidas inmediatas.

Una alarma leve (amarilla o ámbar) indica una condición no crítica que requiere supervisión o mantenimiento. Si se deja sin control una alarma leve, podría ocasionar una interrupción del servicio o una degradación del rendimiento.

Los tres indicadores LED se pueden encender al mismo tiempo.

Consulte también

Indicadores LED del puerto de administración en EX4300 de red

El puerto de administración, etiquetado como MGMT,en el panel trasero de un conmutador EX4300, tiene dos indicadores LED que indican la actividad del vínculo y el estado del puerto de administración. En la Figura 13 se muestra la ubicación del puerto de administración en un conmutador de EX4300 24 puertos. La ubicación de los indicadores LED y su comportamiento son similares para todos los conmutadores de EX4300, excepto EX4300-48MP y EX4300-48MP-S. En la Figura 14 se muestra la ubicación del puerto de administración en EX4300-48MP y EX4300-48MP-S.

Gráfico 13: Indicadores LED en el puerto de administración de un conmutador de EX4300 de 24 puertos LEDs on the Management Port on a 24-Port EX4300 Switch
1
—

LED de vínculo/actividad
2
—

LED de estado
Gráfico 14: Indicadores LED en el puerto de administración de EX4300-48MP y EX4300-48MP-S LEDs on the Management Port on EX4300-48MP and EX4300-48MP-S Switches
1
—

LED de vínculo/actividad
2
—

LED de estado

En la tabla 9 se describe el LED de vínculo/actividad.

Tabla 9: LED de vínculo/actividad en el puerto de administración de un conmutador EX4300 externo

Led

Color

Estado y descripción

Vínculo/actividad

Verde

  • Intermitente: el puerto y el vínculo están activos y hay actividad de vínculo.

  • En constante: el puerto y el vínculo están activos, pero no hay actividad de vínculo.

  • Desactivado: el puerto no está activo.

En la tabla 10 se describe el LED de estado.

Tabla 10: INDICADOR LED de estado en el puerto de administración de un conmutador EX4300 estándar

Led

Color

Estado y descripción

Estado

Verde

Indica la velocidad. Los indicadores de velocidad son:

  • EX4300, excepto EX4300-48MP y EX4300-48MP-S:

    • Desactivado: la velocidad de conexión es de 10 Mbps.

    • Intermitente: la velocidad del vínculo es de 100 Mbps.

    • En constante: la velocidad de conexión es de 1000 Mbps.

  • EX4300-48MP y EX4300-48MP-S:

    • Desactivado: la velocidad del vínculo es de 10 Mbps o 1000 Mbps.

    • En constante: la velocidad de conexión es de 100 Mbps.
