EN ESTA PÁGINA


Monte el punto de acceso AP45

En este tema se proporcionan las distintas opciones de montaje para el AP45. Puede montar el AP en una pared, en el techo o en una caja de conexiones. El AP viene con un soporte de montaje universal que puede usar para todas las opciones de montaje. Para montar el AP en un techo, deberá solicitar un adaptador adicional según el tipo de techo.

Nota:

Le recomendamos que reclame su AP antes de montarlo. El código de reclamación se encuentra en la parte posterior del AP y puede ser difícil acceder al código de reclamación después de montar el AP. Para obtener información sobre cómo reclamar un AP, consulte Reclamar un punto de acceso de Juniper.

Soportes de montaje compatibles para AP45

La Tabla 1 enumera los corchetes disponibles para el AP45.

Tabla 1: Soportes de montaje para AP45
Descripción del número de pieza
APBR-U

Soporte universal para montaje en barra en T y paneles de yeso
APBR-T58 Soporte para montar el AP en una de 5/8 pulg. varilla roscada
APBR-M16 Soporte para montar el AP en una varilla roscada de 16 mm
APBR-ADP-CR9 Adaptador de soporte para montar el AP en una empotrada de 9/16 pulgadas. Barra en T o riel de canal
APBR-ADP-RT15 Adaptador de soporte para montar el AP en una entrada empotrada de 15/16 pulgadas. Barra en T
APBR-ADP-WS15 Adaptador de soporte para montar el AP en una empotrada de 1,5 pulg. Barra en T
Nota:

Los AP de Juniper se envían con el soporte universal APBR-U. Si necesita otros soportes, debe pedirlos por separado.

Soporte de montaje universal (APBR-U) para puntos de acceso de Juniper

Utilice el soporte de montaje universal APBR-U para todo tipo de opciones de montaje, por ejemplo, en una pared, un techo o una caja de conexiones. La figura 1 muestra el APBR-U. Deberá usar los orificios numerados para insertar tornillos al montar el AP en una caja de conexiones. Los orificios numerados que utilice varían según el tipo de caja de conexiones.

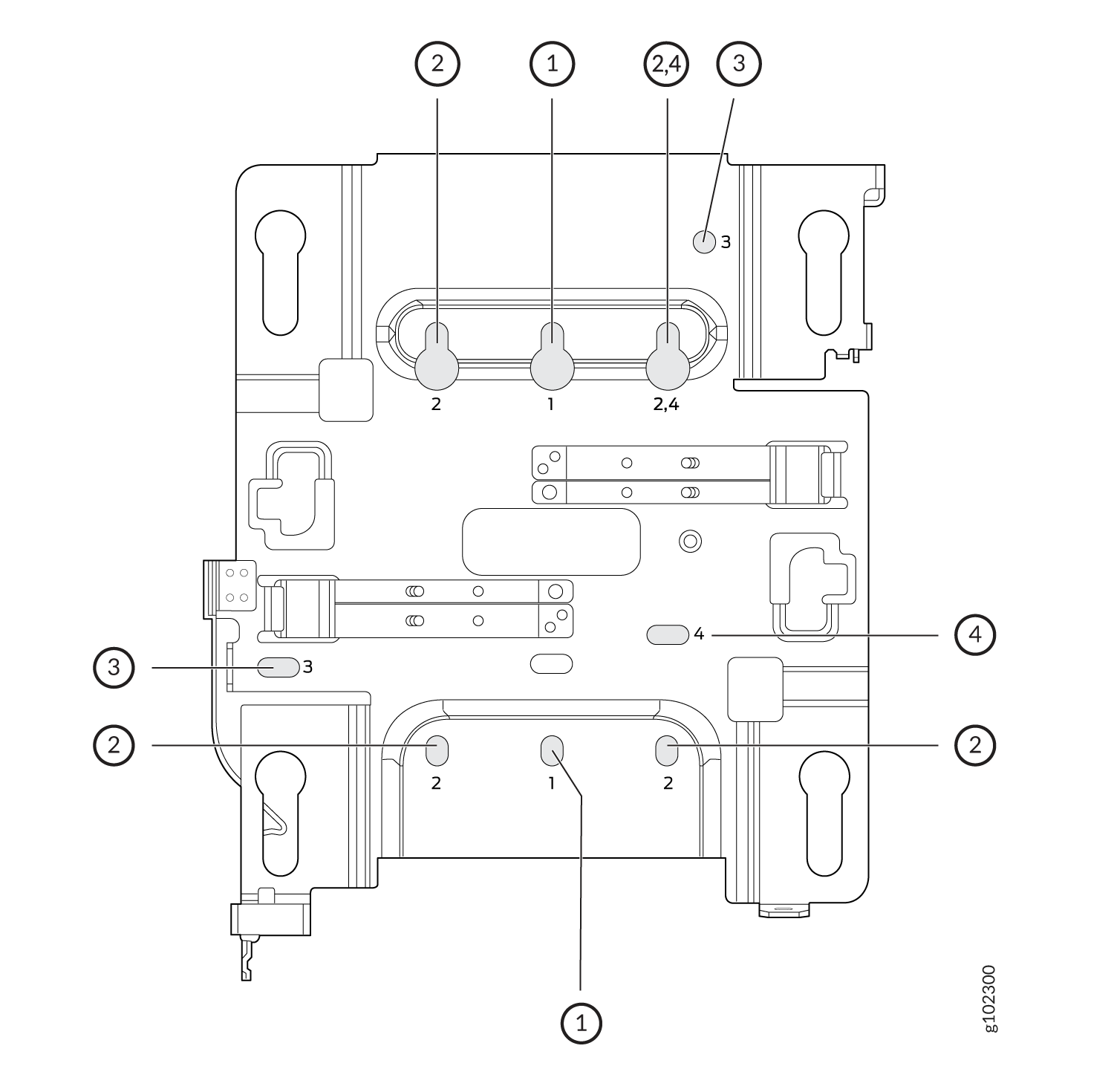

Figura 1: Soporte de montaje universal (APBR-U) para puntos Universal Mounting Bracket (APBR-U) for Juniper Access Points de acceso de Juniper

Si va a montar el AP en una pared, use tornillos con las siguientes especificaciones:

  • Diámetro de la cabeza del tornillo: 1/4 pulg. (6,3 mm)

  • Longitud: Al menos 2 pulg. (50,8 mm)

En la tabla siguiente se enumeran los orificios de soporte que debe utilizar para opciones de montaje específicas.

Opción de montaje con número de orificio
1

  • Caja de conexiones de una sola banda de EE. UU.

  • 3,5 pulg. Caja de conexiones redonda

  • 4 pulgadas Caja de conexiones redonda
2

  • Caja de conexiones de doble banda de EE. UU.

  • Pared

  • Techo
3

  • US 4 pulgadas Caja de conexiones cuadrada
4

  • Caja de conexiones de la UE

This is the new Mist BR-U bracket that works for all our indoor APs. We'll ship with the shoulder screws already installed, so attached to the BR-U bracket as follows. You will note a strong click when the locking lever engages. To remove, you need to gently push the lever out of the way and slide the AP back out.

Monte un punto de acceso en una caja de conexiones redonda de una sola banda o de 3,5 pulgadas o 4 pulgadas

Puede montar un punto de acceso (AP) en un solo grupo de EE. UU. o en uno de 3,5 pulgadas. o 4 pulgadas. caja de conexiones redonda utilizando el soporte de montaje universal (APBR-U) que enviamos junto con el AP. Para montar un AP en una caja de conexiones de una sola banda:

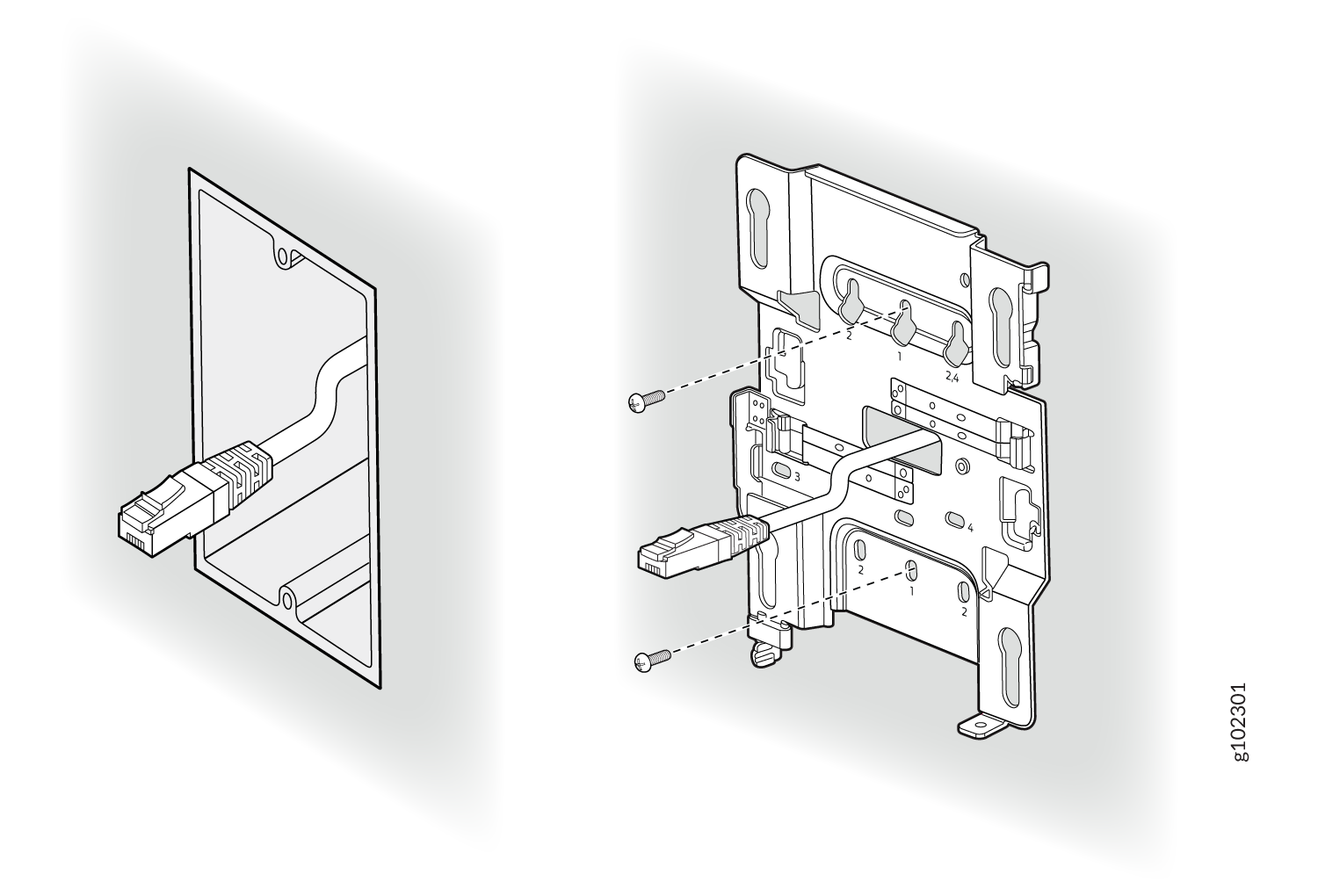

  1. Fije el soporte de montaje a la caja de conexiones de una sola división mediante dos tornillos. Asegúrese de insertar los tornillos en los orificios marcados con 1, como se muestra en la figura 2.

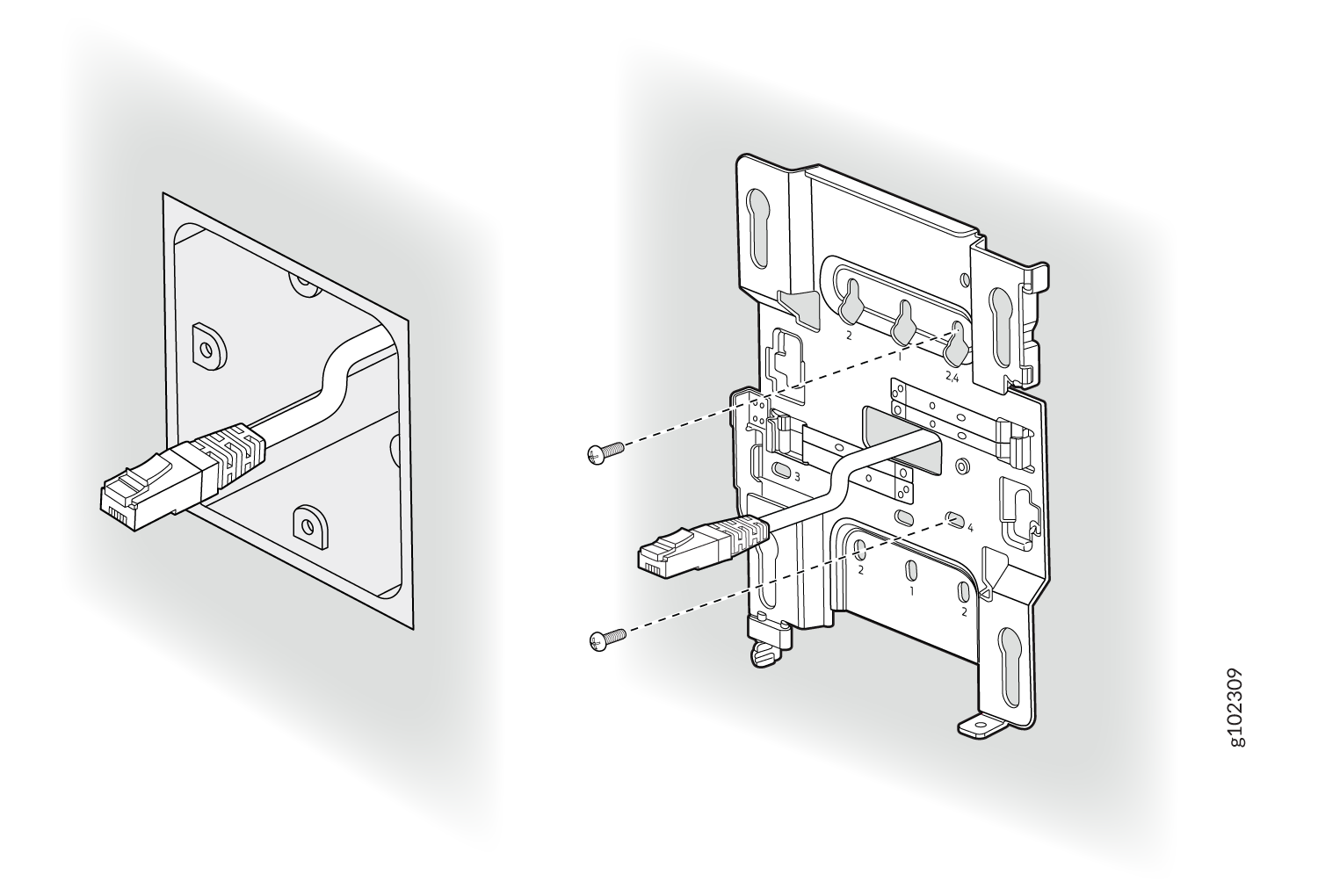

    Figura 2: Acople el soporte de montaje APBR-U a la caja Attach the APBR-U Mounting Bracket to the Single-Gang Junction Box de conexiones de una sola banda
  2. Extienda el cable Ethernet a través del soporte.
  3. Coloque el AP de forma que los tornillos de hombro del AP se acoplen a los cerraduras del soporte de montaje. Deslice y bloquee el AP en su lugar.

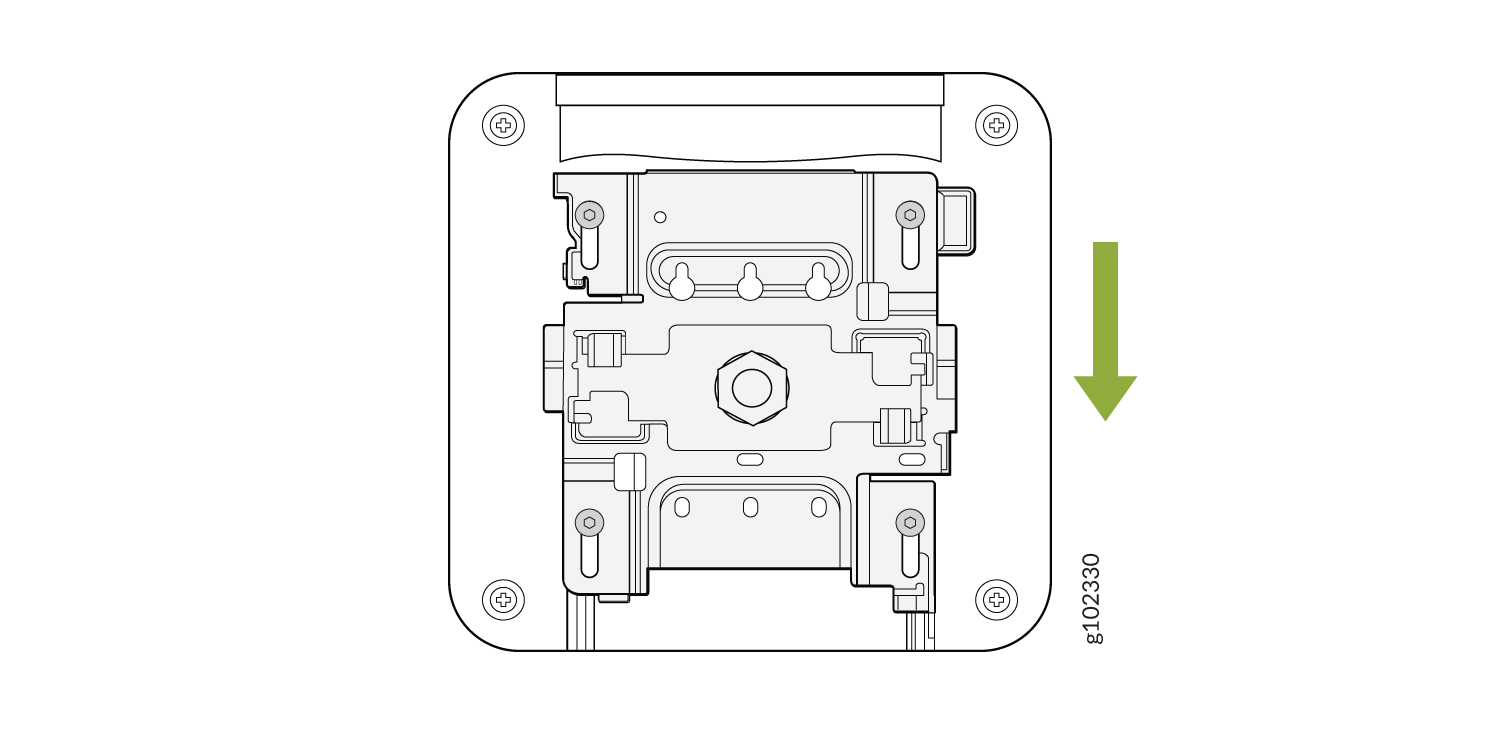

    Figura 3: Monte el AP en la caja Mount the AP on the Single-Gang Junction Box de conexiones de una sola banda

This is a US single gang box and it attaches as shown here. And the AP would be installed normally.

This is a US 3 and 1/2 inch round and the BR-U attaches as shown here. And the AP would be installed normally. This is a US 4-inch round and the BR-U attaches as shown here. And the AP would be installed normally.

Monte un punto de acceso en una caja de conexiones de doble banda

Puede montar un punto de acceso (AP) en una caja de conexiones de doble elemento utilizando el soporte de montaje universal (APBR-U) que enviamos junto con el AP. Para montar un AP en una caja de conexiones de doble banda:
  1. Fije el soporte de montaje a la caja de conexiones de doble elemento utilizando cuatro tornillos. Asegúrese de insertar los tornillos en los orificios marcados como 2, como se muestra en la figura 4.

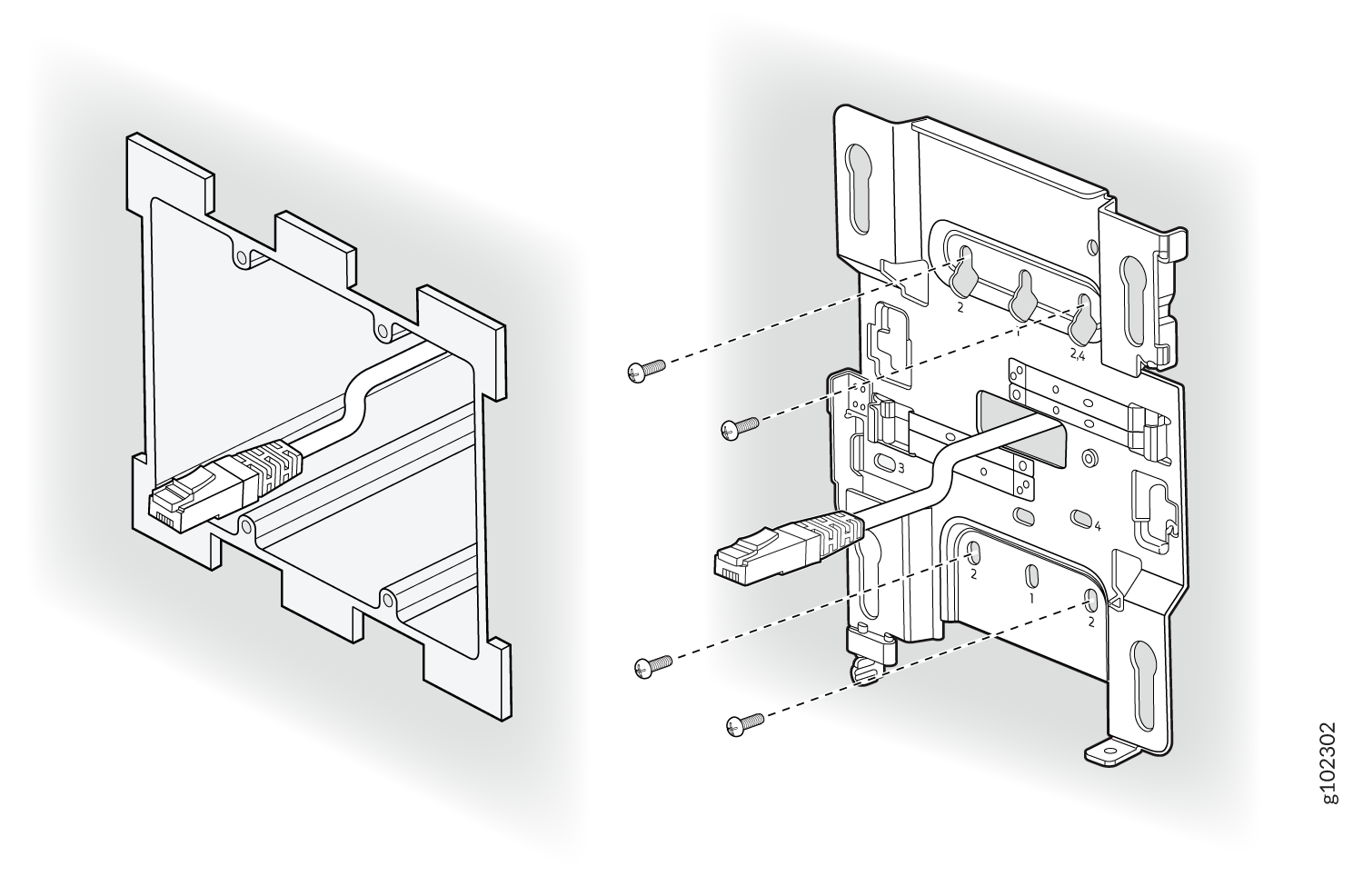

    Figura 4: Fije el soporte de montaje APBR-U a la caja Attach the APBR-U Mounting Bracket to the Double-Gang Junction Box de conexiones de doble elemento
  2. Extienda el cable Ethernet a través del soporte.
  3. Coloque el AP de forma que los tornillos de hombro del AP se acoplen a los cerraduras del soporte de montaje. Deslice y bloquee el AP en su lugar.

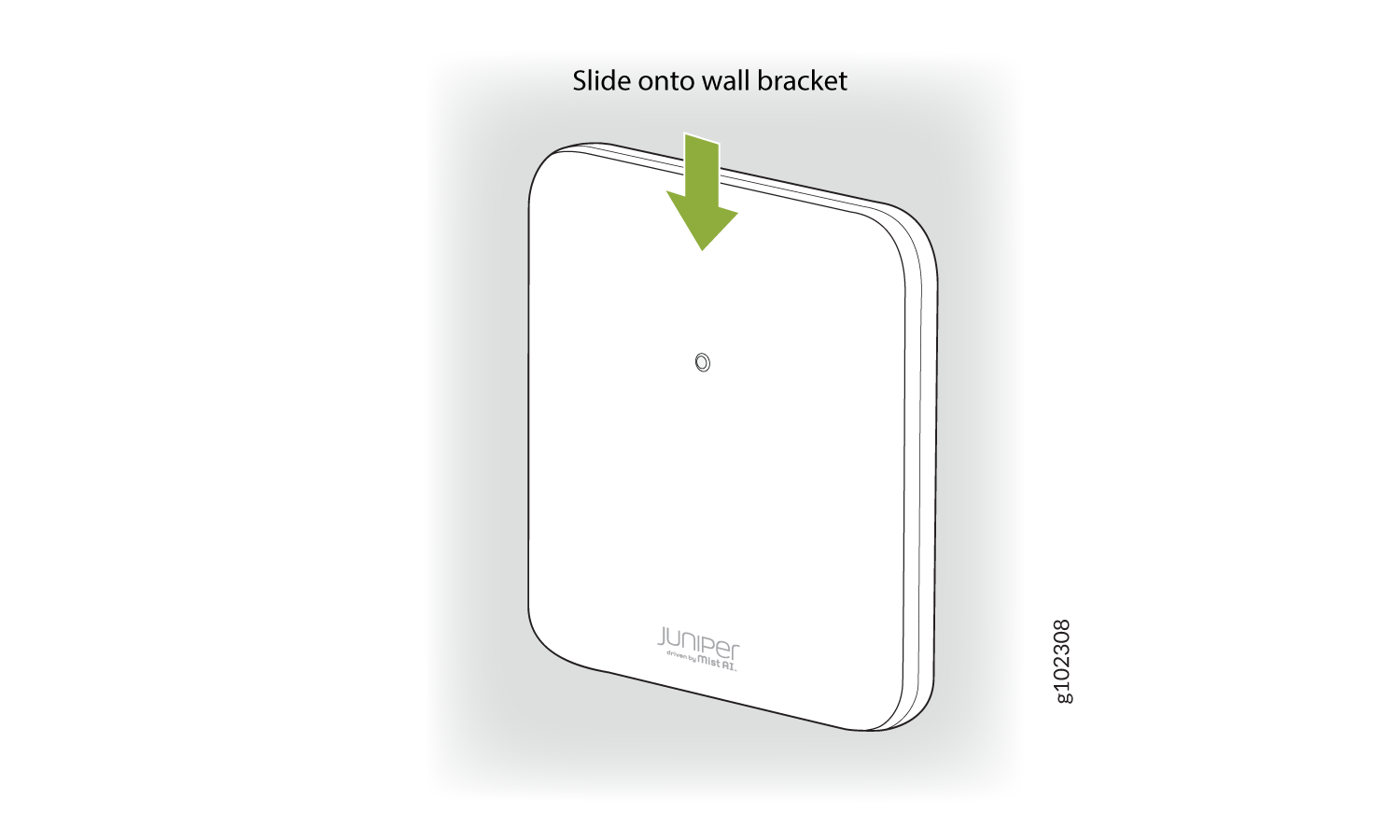

    Figura 5: Monte el AP en la caja Mount the AP on the Double-Gang Junction Box de conexiones de doble banda

This is a US double gang box, and it attaches as shown here. And the AP would be installed normally

Monte un punto de acceso en una caja de conexiones de la UE

Puede montar un punto de acceso (AP) en una caja de conexiones de la UE utilizando el soporte de montaje universal (APBR-U) que se incluye con el AP. Para montar un AP en una caja de conexiones de la UE:
  1. Fije el soporte de montaje a la caja de conexiones de la UE utilizando dos tornillos. Asegúrese de insertar los tornillos en los orificios marcados como 4, como se muestra en la figura 6.
    Figura 6: Acople el soporte de montaje APBR-U a una caja Attach the APBR-U Mounting Bracket to an EU Junction Box de conexiones de la UE
  2. Extienda el cable Ethernet a través del soporte.
  3. Coloque el AP de forma que los tornillos de hombro del AP se acoplen a los cerraduras del soporte de montaje. Deslice y bloquee el AP en su lugar.
    Figura 7: Montar un punto de acceso en una caja Mount an Access Point on an EU Junction Box de conexiones de la UE

Monte un punto de acceso en una caja de conexiones cuadrada de 4 pulgadas de EE. UU.

Para montar un punto de acceso (AP) en un US de 4 pulgadas. Caja de conexiones cuadrada:

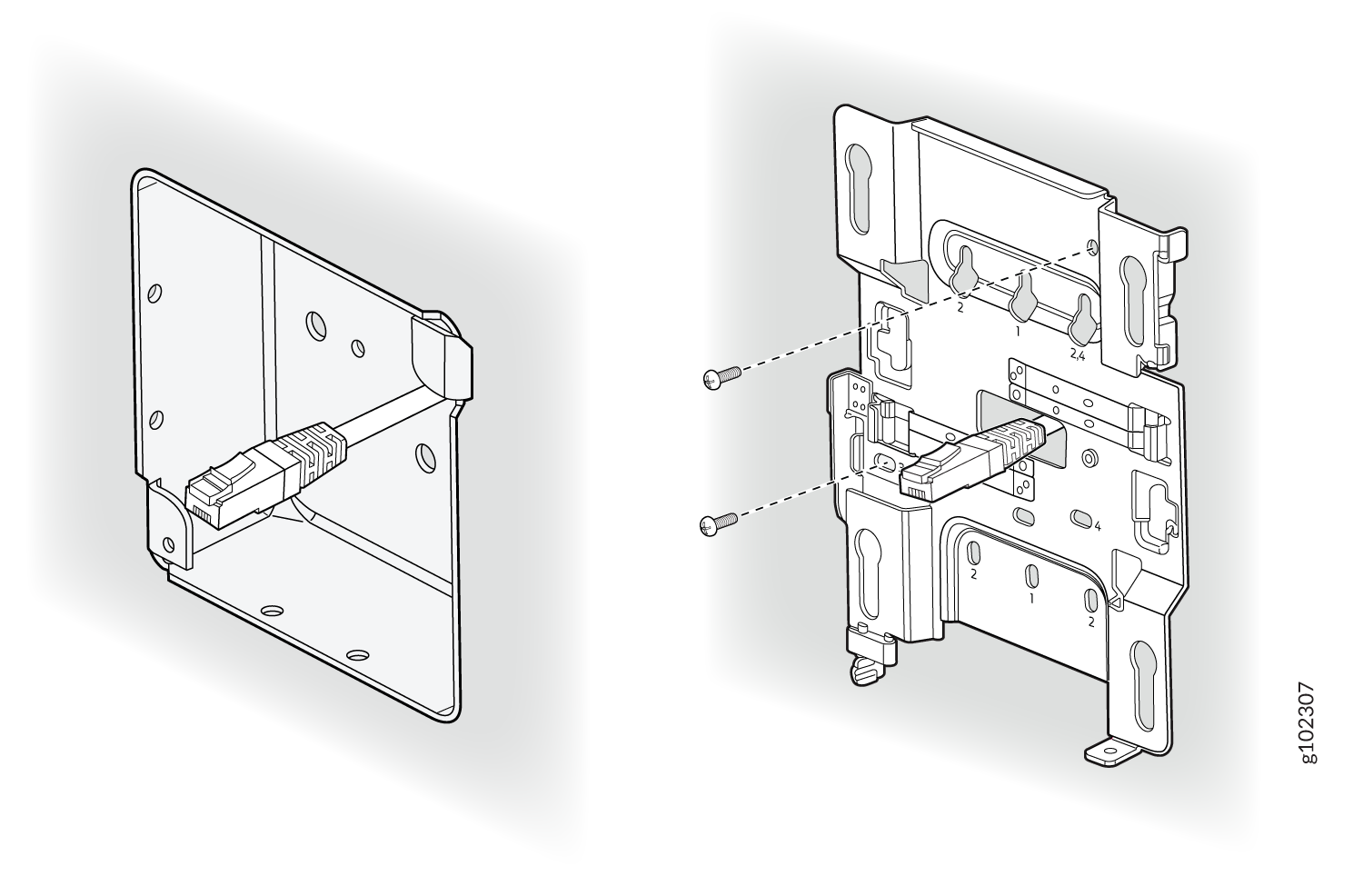

  1. Fije el soporte de montaje a la caja de conexiones cuadrada de 4 pulgadas con dos tornillos. Asegúrese de insertar los tornillos en los orificios marcados con 3, como se muestra en la figura 8.
    Figura 8: Acople el soporte de montaje (APBR-U) a una caja de conexiones cuadrada de 4 pulgadas de EE. UU. Attach the Mounting Bracket (APBR-U) to a US 4-Inch Square Junction Box
  2. Extienda el cable Ethernet a través del soporte.
  3. Coloque el AP de forma que los tornillos de hombro del AP se acoplen a los cerraduras del soporte de montaje. Deslice y bloquee el AP en su lugar.
    Figura 9: Monte el AP en una caja de conexiones cuadrada de 4 pulgadas de EE. UU. Mount the AP on a US 4-Inch Square Junction Box

This is a US 4 inch square mount and attaches as shown here. And the AP would be installed normally.

Monte un punto de acceso en una barra en T de 9/16 pulgadas o de 15/16 pulgadas

Para montar un punto de acceso (AP) en un 9/16-in. o 15/16-in. barra en T de techo:
  1. Acople el soporte de montaje universal (APBR-U) a la barra en T.

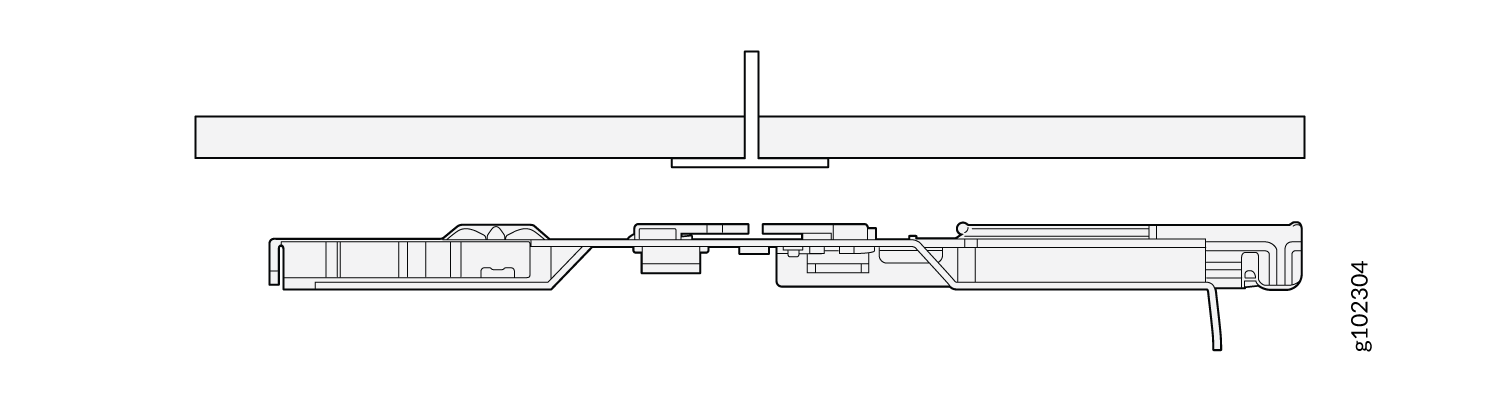

    Figura 10: Acople el soporte de montaje (APBR-U) a una de 9/16 pulgadas o 15/16 pulgadas. Barra Attach the Mounting Bracket (APBR-U) to a 9/16-in. or 15/16-in. T-Bar en T

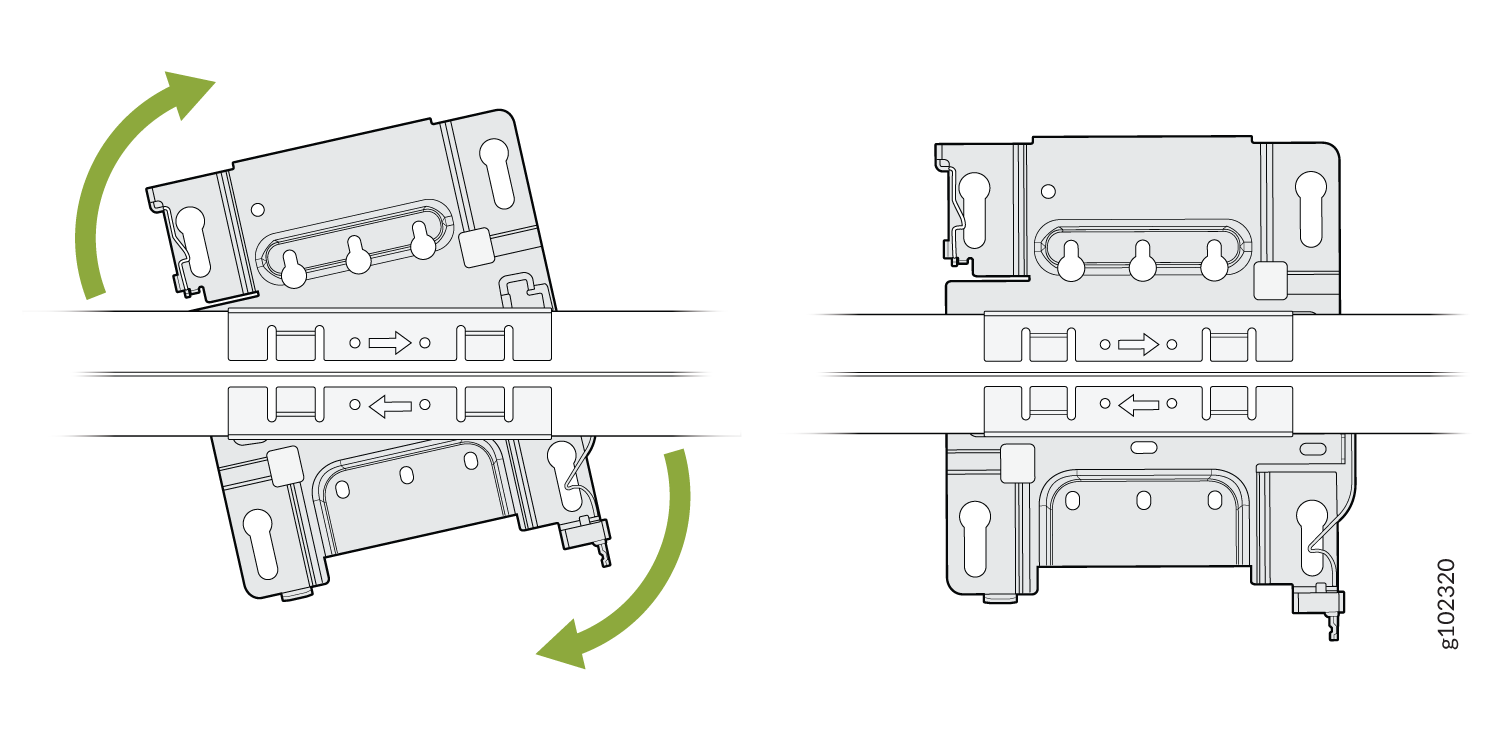

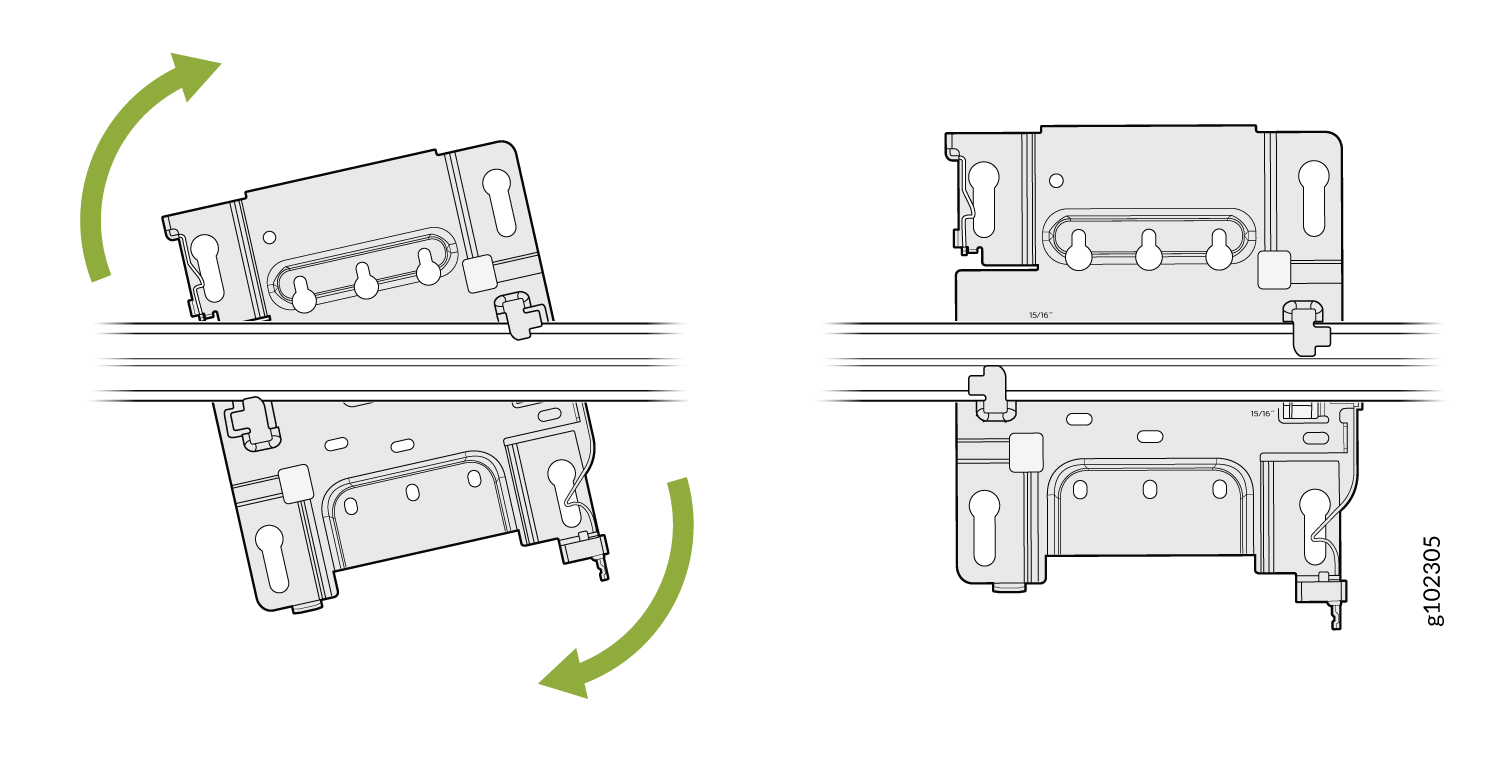

  2. Gire el corchete hasta que escuche un clic distinto, lo que indica que el corchete está bloqueado en su lugar.

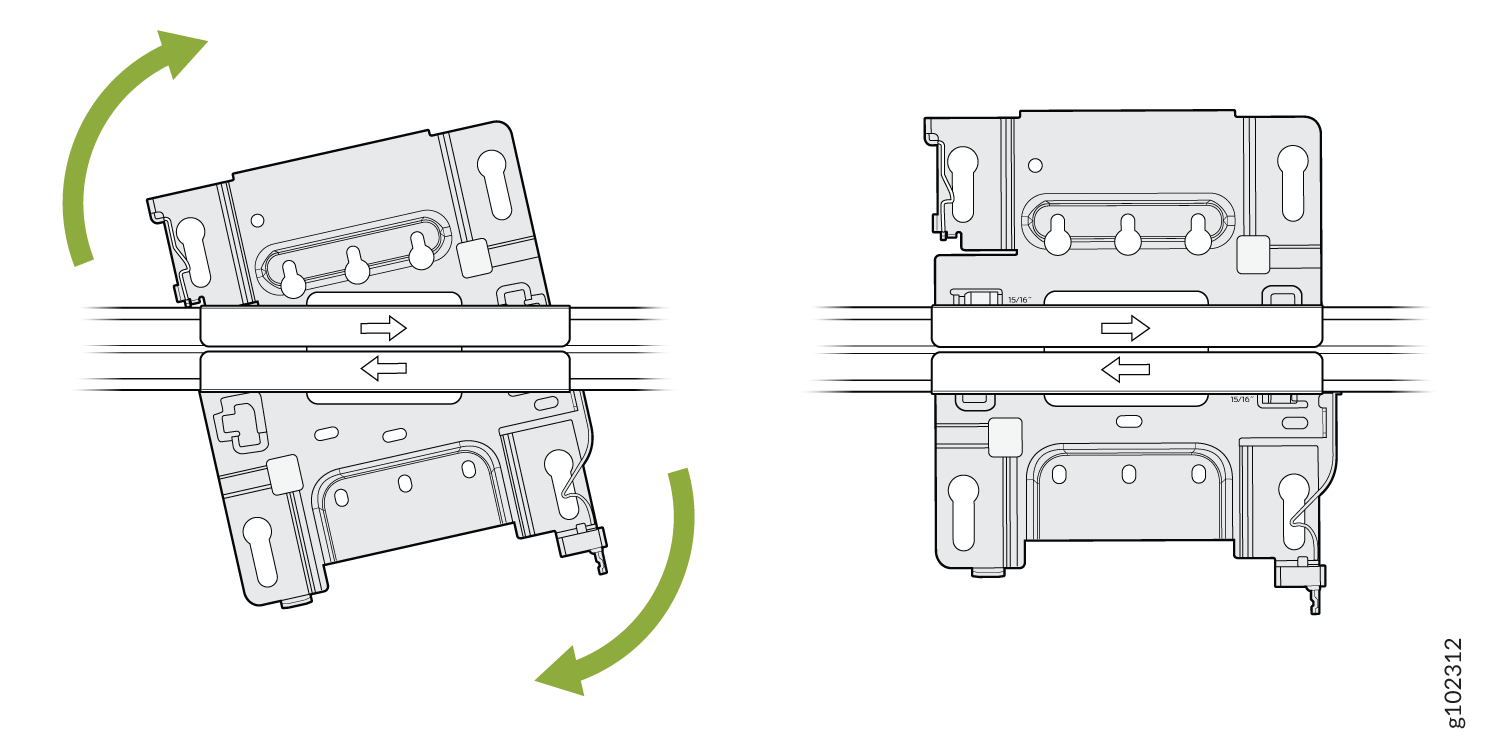

    Figura 11: Bloquee el soporte de montaje (APBR-U) a 9/16 pulgadas o 15/16 pulgadas. Barra Lock the Mounting Bracket (APBR-U) to a 9/16-in. or 15/16-in. T-Bar en T
  3. Coloque el AP de manera que los orificios del soporte de montaje se acoplen con los tornillos laterales del AP. Deslice y bloquee el AP en su lugar.

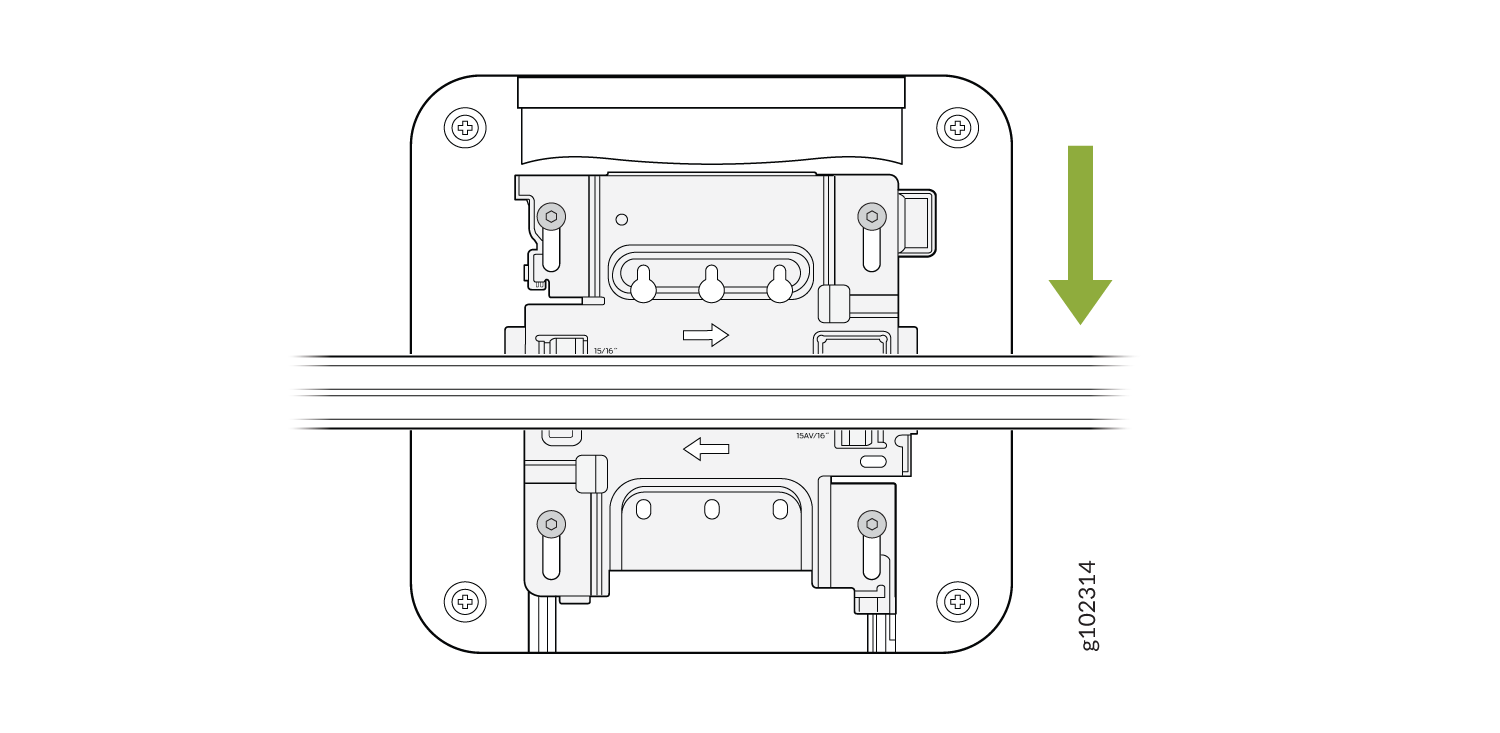

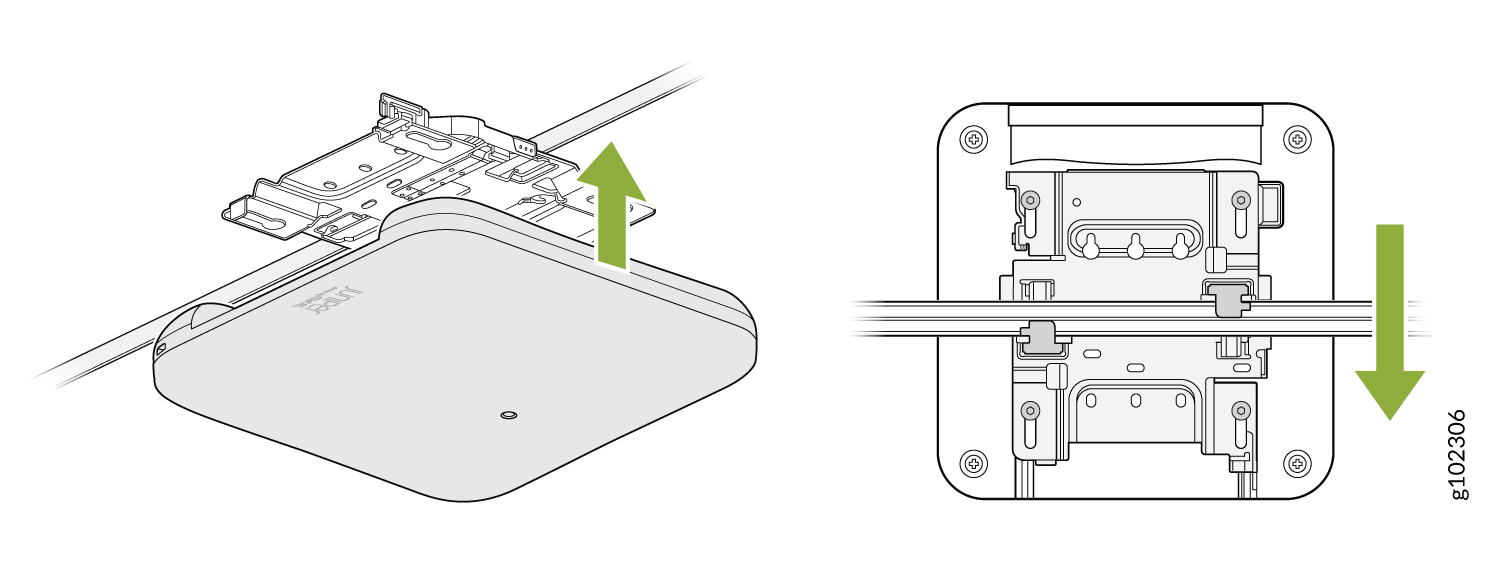

    Figura 12: Conecte el AP a una de 9/16 pulgadas o de 15/16 pulgadas. Barra Attach the AP to a 9/16-in. or 15/16-in. T-Bar en T

You can directly connect to 9/16ths or 15/16ths T-bar by using these flanges and inserting the bracket as shown. You will hear a click when properly installed. To disconnect, please press the clips as shown and remove the AP. The AP would then be hung as shown. Again, to remove the AP, you must gently press the security lever while you slide it out.

Monte un punto de acceso en una barra en T empotrada de 15/16 pulgadas

Deberá usar un adaptador (ADPR-ADP-RT15) junto con el soporte de montaje (APBR-U) para montar un punto de acceso (AP) en una entrada empotrada de 15/16 pulgadas. barra en T de techo. Debe solicitar el adaptador ADPR-ADP-RT15 por separado.

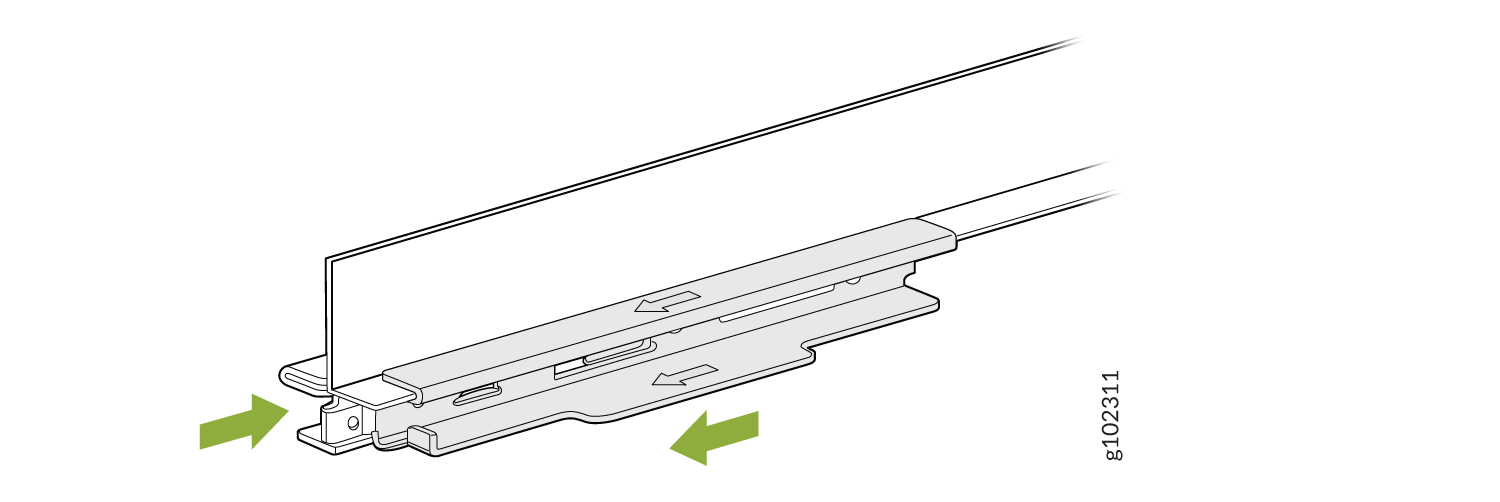

  1. Conecte el adaptador ADPR-ADP-RT15 a la barra en T.
    Figura 13: Conecte el adaptador ADPR-ADP-RT15 a la barra Attach the ADPR-ADP-RT15 Adapter to the T-Bar en T

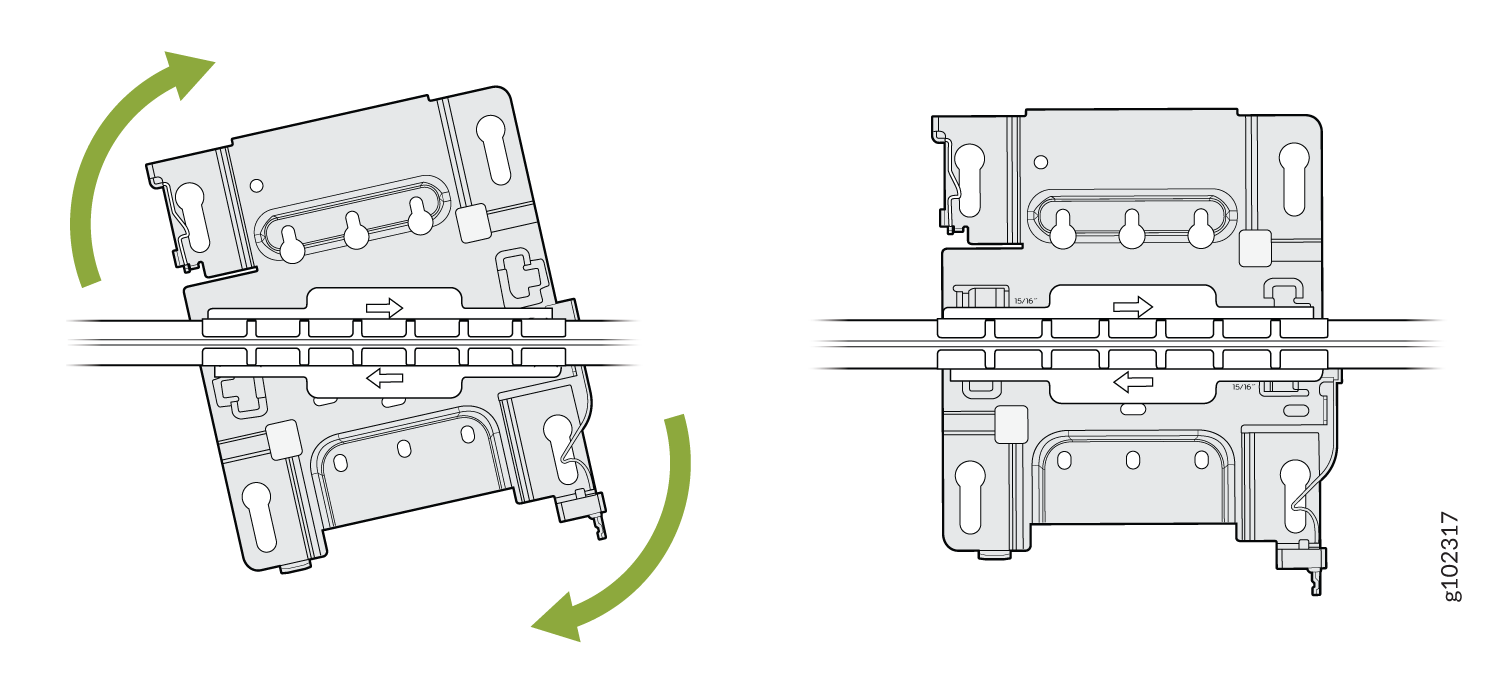

  2. Acople el soporte de montaje universal (APBR-U) al adaptador. Gire el corchete hasta que escuche un clic distinto, lo que indica que el corchete está bloqueado en su lugar.
    Figura 14: Acople el soporte de montaje (APBR-U) al adaptador Attach the Mounting Bracket (APBR-U) to the ADPR-ADP-RT15 Adapter ADPR-ADP-RT15

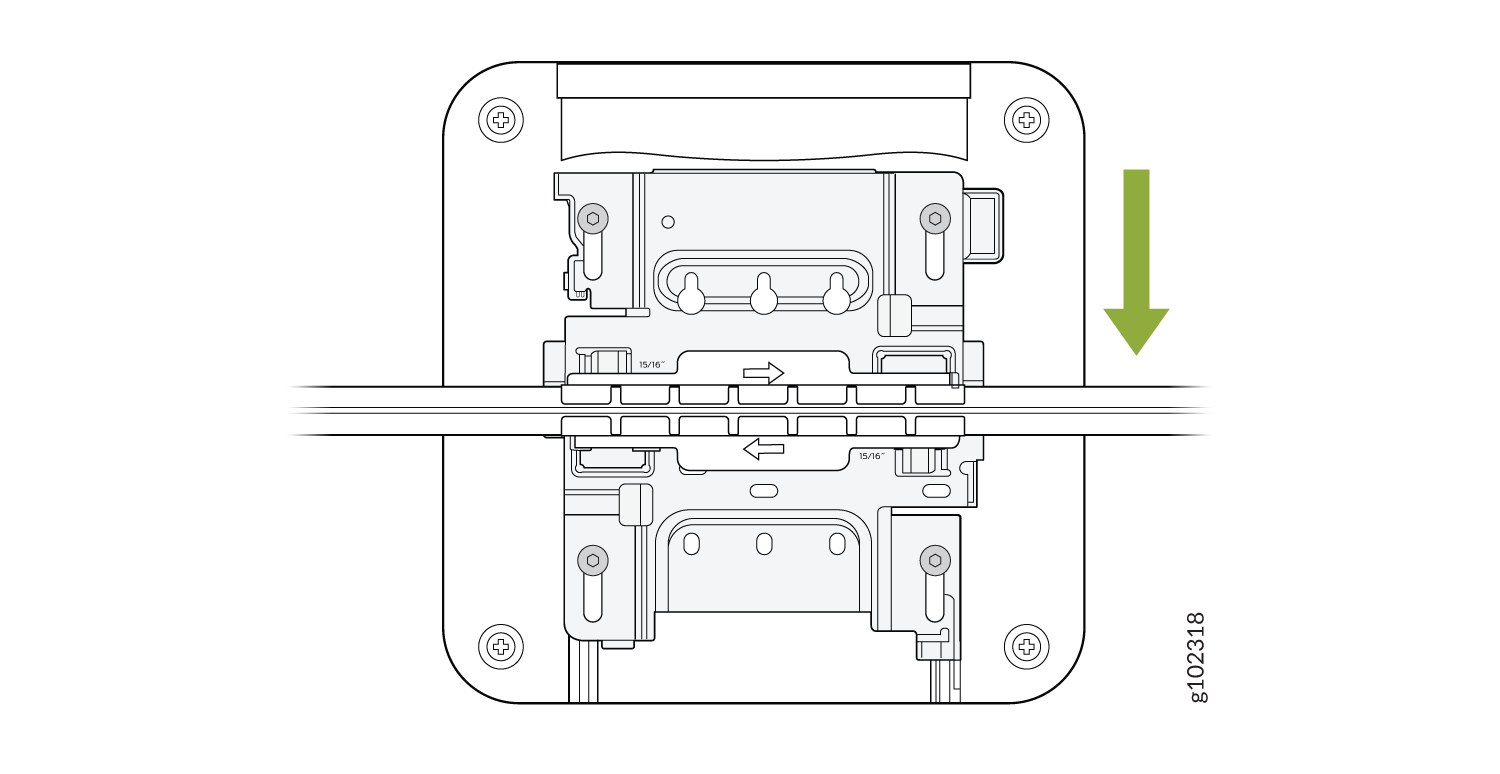

  3. Coloque el AP de manera que los orificios del soporte de montaje se acoplen con los tornillos laterales del AP. Deslice y bloquee el AP en su lugar.

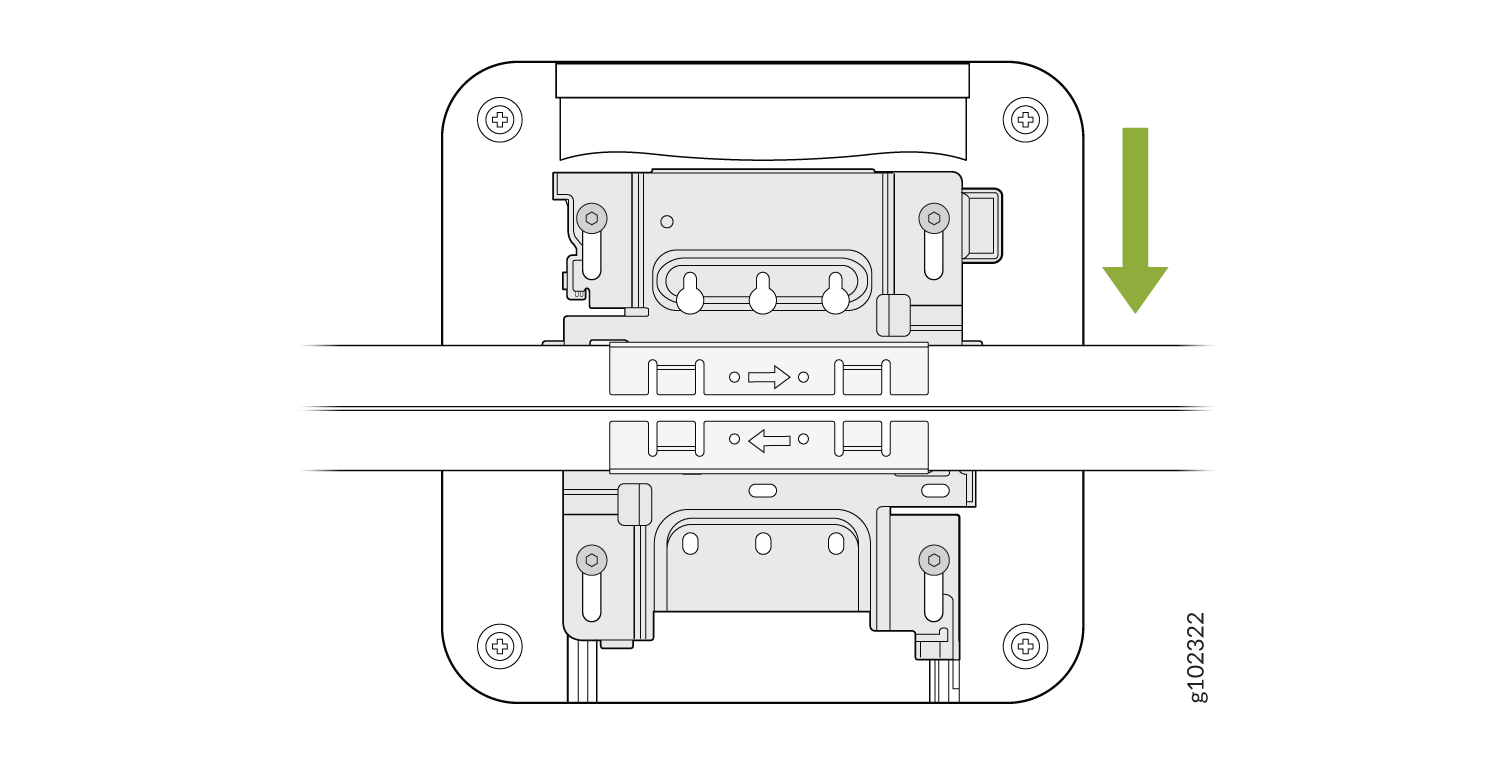

    Figura 15: Conecte el AP a una barra en T empotrada de 15/16 pulgadas Attach the AP to a Recessed 15/16-Inch T-Bar

Monte un punto de acceso en una barra en T empotrada de 9/16 pulgadas o en un riel de canal

Para montar un punto de acceso (AP) en un empotrable de 9/16 pulgadas. barra en T de techo, deberá usar el adaptador ADPR-ADP-CR9 junto con el soporte de montaje (APBR-U).

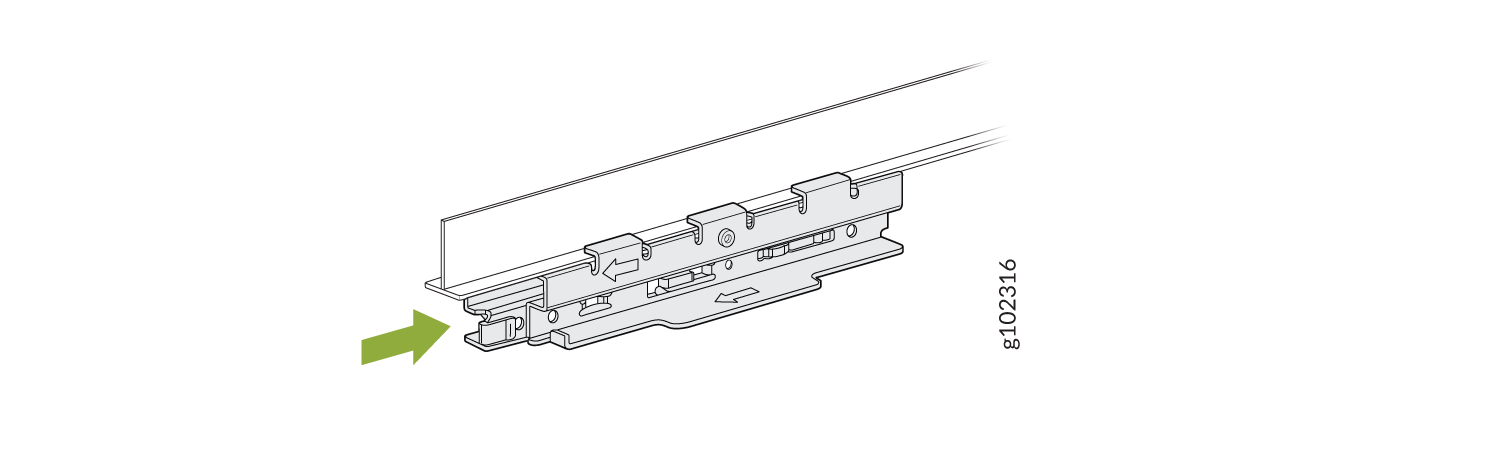

  1. Acople el adaptador ADPR-ADP-CR9 a la barra en T o al riel de canal.
    Figura 16: Conecte el adaptador ADPR-ADP-CR9 a una barra en T empotrada de 9/16 pulgadas Attach the ADPR-ADP-CR9 Adapter to a Recessed 9/16-Inch T-Bar

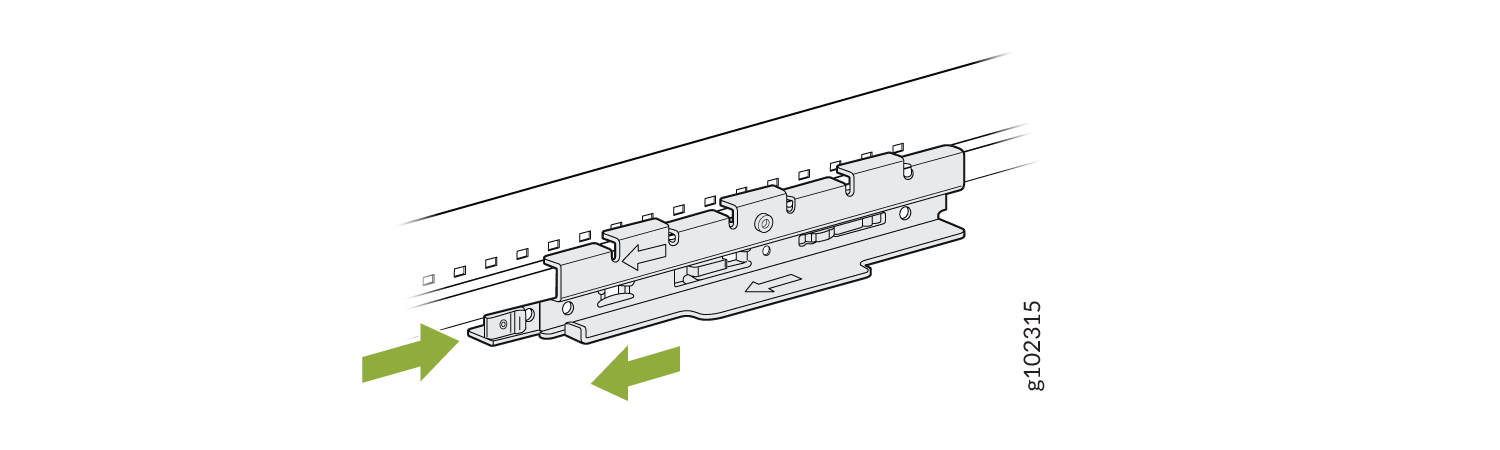

    Figura 17: Conecte el adaptador ADPR-ADP-CR9 a un riel de canal empotrado de 9/16 pulgadas Attach the ADPR-ADP-CR9 Adapter to a Recessed 9/16-Inch Channel Rail
  2. Acople el soporte de montaje universal (APBR-U) al adaptador. Gire el corchete hasta que escuche un clic distinto, lo que indica que el corchete está bloqueado en su lugar.
    Figura 18: Acople el soporte de montaje APBR-U al adaptador Attach the APBR-U Mounting Bracket to the ADPR-ADP-CR9 Adapter ADPR-ADP-CR9
  3. Coloque el AP de manera que los orificios del soporte de montaje se acoplen con los tornillos laterales del AP. Deslice y bloquee el AP en su lugar.
    Figura 19: Conecte el AP a una entrada empotrada de 9/16. T-Bar o riel Attach the AP to a Recessed 9/16-in. T-Bar or Channel Rail de canal

For recessed channel ceilings, we use this mount as shown to clip onto the channel. You could then attach the BRU just like you did with the T-bar install shown earlier. To remove it, it's the same process. Sometimes you need to mount to a recessed T-bar and this is the adapter for that, the same theory as the channel adapter.

Monte un punto de acceso en una barra en T de 1,5 pulgadas

Para montar un punto de acceso (AP) en una de 1,5 pulg. barra en T de techo, necesitará el adaptador ADPR-ADP-WS15. Debe pedir el adaptador por separado.
  1. Conecte el adaptador ADPR-ADP-WS15 a la barra en T.
    Figura 20: Conecte el adaptador ADPR-ADP-WS15 a una barra Attach the ADPR-ADP-WS15 Adapter to a 1.5-Inch T-Bar en T de 1,5 pulgadas
  2. Acople el soporte de montaje universal (APBR-U) al adaptador. Gire el corchete hasta que escuche un clic distinto, lo que indica que el corchete está bloqueado en su lugar.
    Figura 21: Acople el soporte de montaje APBR-U al adaptador Attach the APBR-U Mounting Bracket to the ADPR-ADP-WS15 Adapter ADPR-ADP-WS15
  3. Coloque el AP de manera que los orificios del soporte de montaje se acoplen con los tornillos laterales del AP. Deslice y bloquee el AP en su lugar.
    Figura 22: Conecte el AP a una barra Attach the AP to a 1.5-Inch T-Bar en T de 1,5 pulgadas

Monte un AP21 o un BT11 en una varilla roscada de 5/8 de pulgada

Para montar un AP21 o un BT11 en un 5/8-in. varilla roscada, deberá usar el soporte APBR-T58. que deberá ordenar por separado.
  1. Fije el soporte APBR-T58 a la varilla roscada utilizando la arandela de bloqueo y la tuerca suministradas.

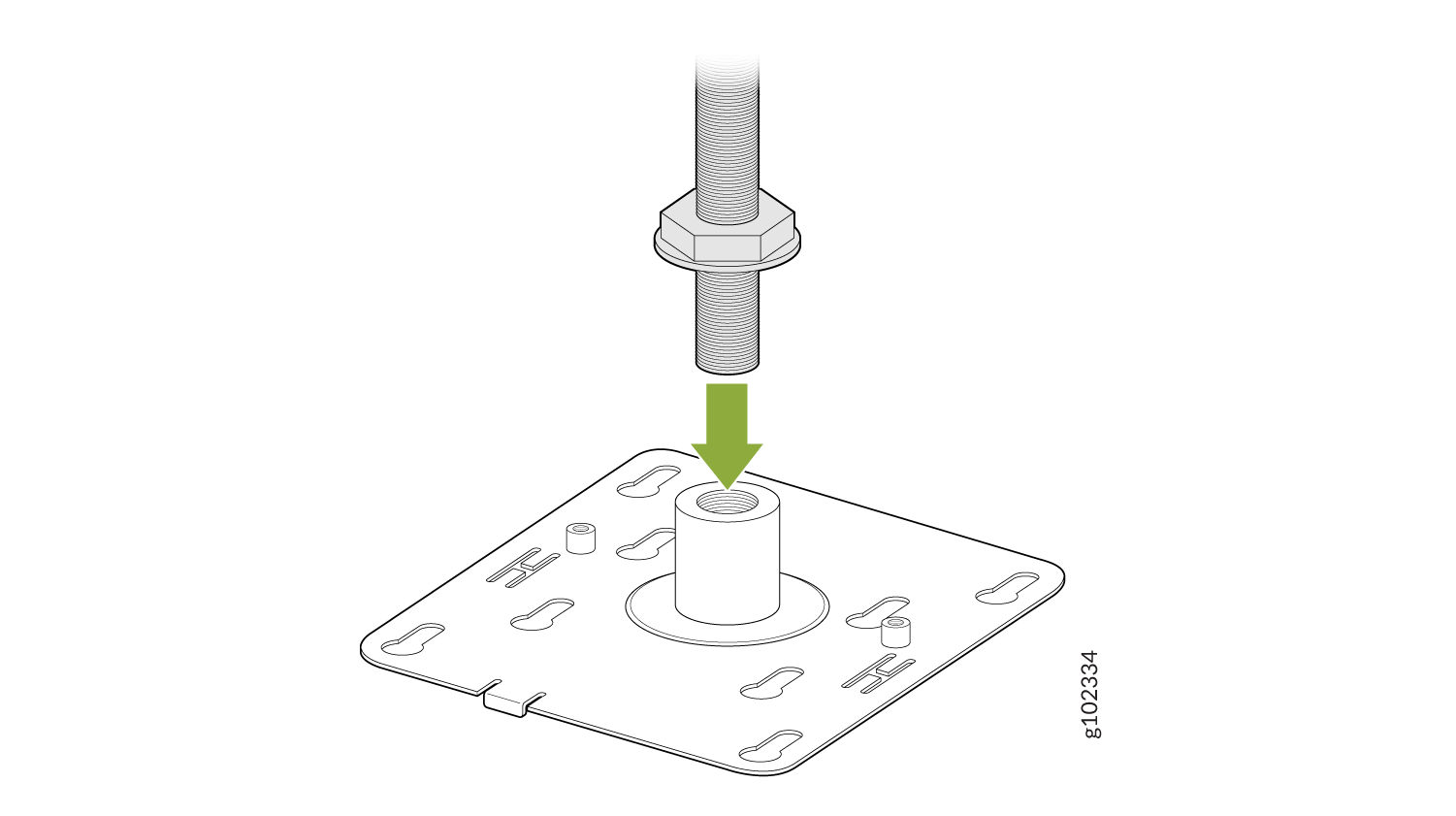

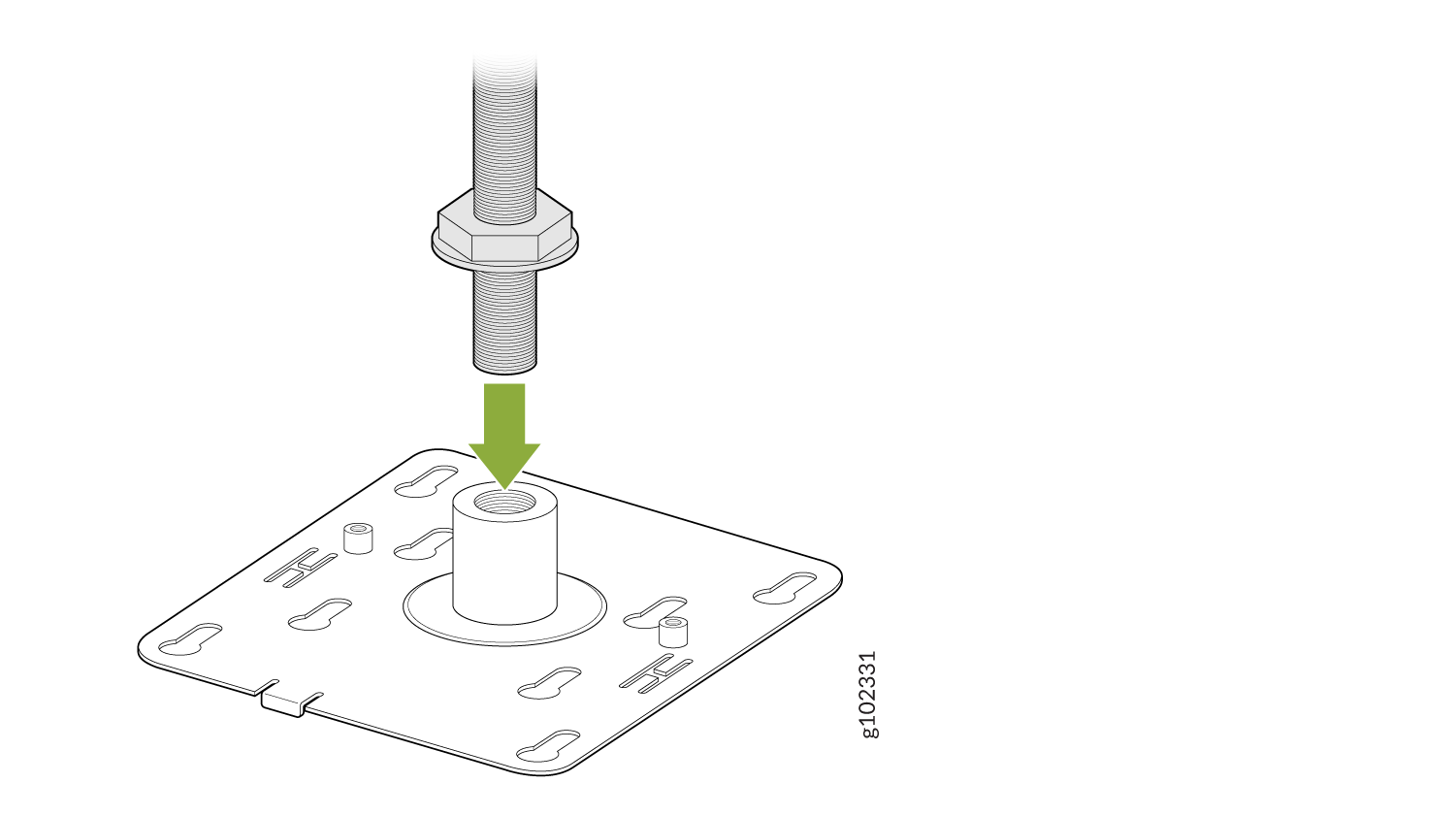

    Figura 23: Acople el soporte APBR-T58 a una posición de 5/8". Varilla Attach the APBR-T58 Bracket to a 5/8-in. Threaded Rod roscada
  2. Acople el adaptador de soporte APBR-SW1 al soporte de montaje APBR-T58 con dos tornillos (suministrados con el AP).
    Figura 24: Acople el adaptador de soporte APBR-SW1 al soporte Attach the APBR-SW1 Bracket Adapter to the APBR-T58 Mounting Bracket de montaje APBR-T58
  3. Coloque el AP de forma que los tornillos de hombro del AP se acoplen a los cerraduras del soporte de montaje. Deslice y bloquee el AP en su lugar.

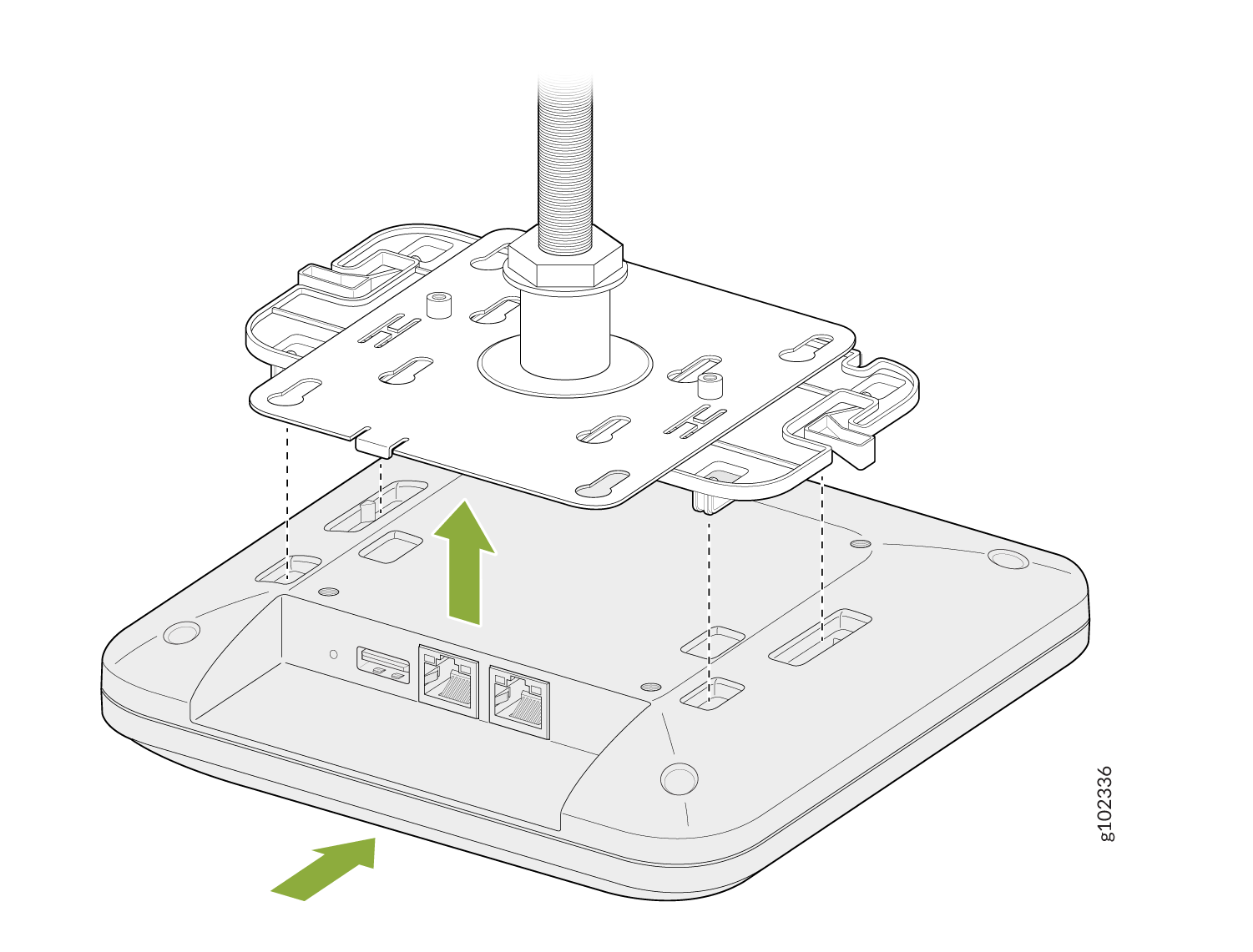

    Figura 25: Monte el AP en una de 5/8 pulg. Varilla Mount the AP on a 5/8-in. Threaded Rod roscada

Now if you need to mount a BT11 which is our Bluetooth-only unit to this threaded rod mount, there's a special adapter provided as shown. There are two special screw holes provided and those screws are shipped with the bracket. The bracket to a BT11 there are four indentations as shown which the bracket will clip into. To remove, depress the latches as shown and it will slide back out. Now you use the 2 screws to connect both brackets and attach the BT11.

Monte un AP21 o BT11 en una varilla roscada de 16 mm

Para montar un punto de acceso (AP) en una varilla roscada de 16 mm, necesitará el soporte APBR-M16.
  1. Fije el soporte APBR-M16 a la varilla roscada utilizando la arandela de bloqueo y la tuerca suministradas.
    Figura 26: Acople el soporte APBR-T58 a una varilla Attach the APBR-T58 Bracket to a 16-mm Threaded Rod roscada de 16 mm

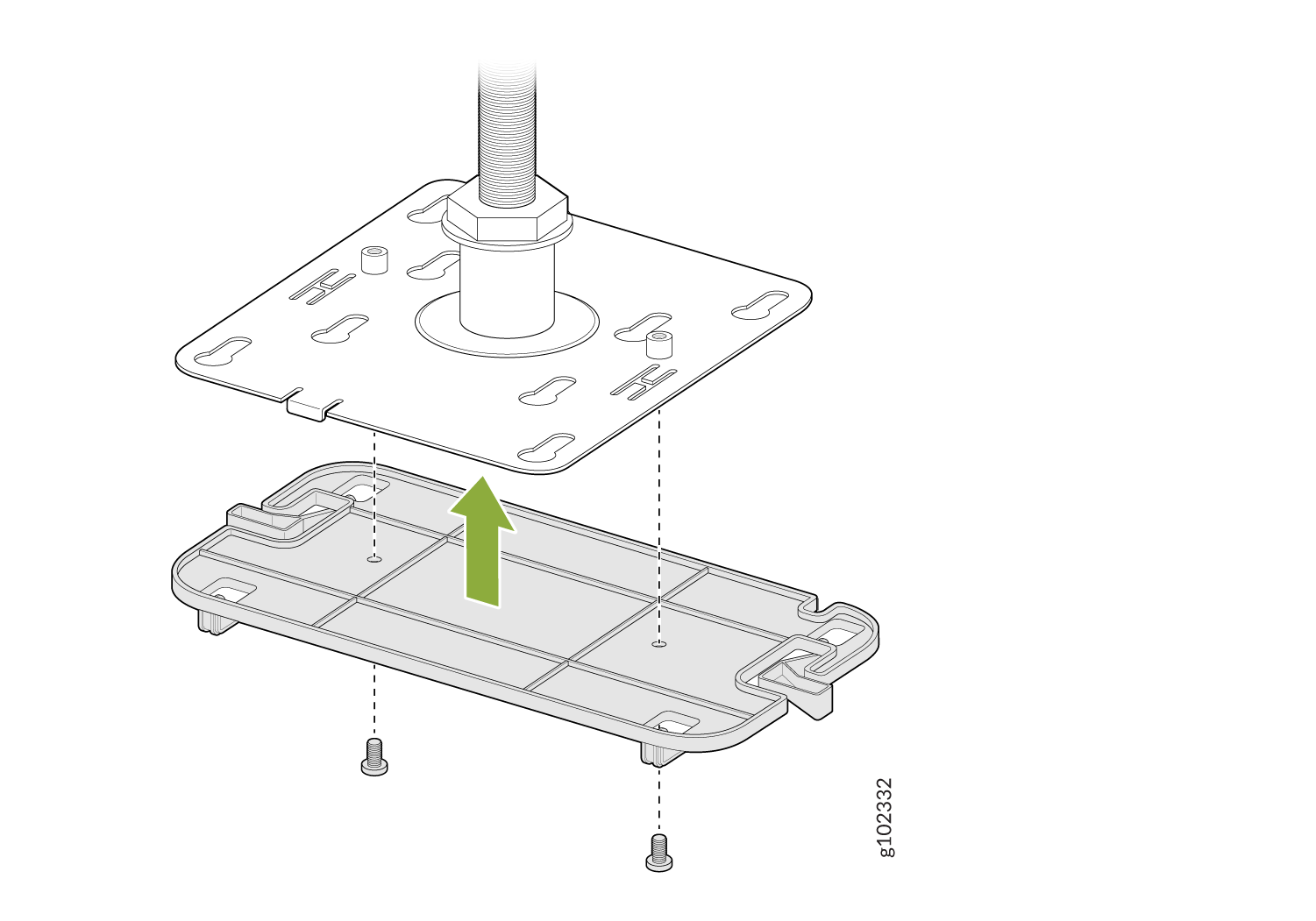

  2. Acople el adaptador de soporte APBR-SW1 al soporte de montaje APBR-M16 con dos tornillos (suministrados con el AP).
    Figura 27: Acople el adaptador de soporte APBR-SW1 al soporte Attach the APBR-SW1 Bracket Adapter to the APBR-M16 Mounting Bracket de montaje APBR-M16
  3. Coloque el AP de forma que los tornillos de hombro del AP se acoplen a los cerraduras del soporte de montaje. Deslice y bloquee el AP en su lugar.
    Figura 28: Monte el AP21 o BT11 en una varilla Mount the AP21 or BT11 on a 16-mm Threaded Rod roscada de 16 mm

Monte un punto de acceso en una varilla roscada de 1/2 pulgada

Para montar un punto de acceso (AP) en una pulgada y media. varilla roscada, deberá usar el adaptador de soporte APBR-ADP-T12 y el soporte de montaje universal APBR-U.
  1. Acople el adaptador de soporte APBR-ADP-T12 al soporte de montaje APBR-U. Gire el corchete hasta que escuche un clic distinto, lo que indica que el corchete está bloqueado en su lugar.
    Figura 29: Acople el adaptador de soporte APBR-ADP-T12 al soporte Attach the APBR-ADP-T12 Bracket Adapter to the APBR-U Mounting Bracket de montaje APBR-U
  2. Asegure el adaptador al soporte con un tornillo.

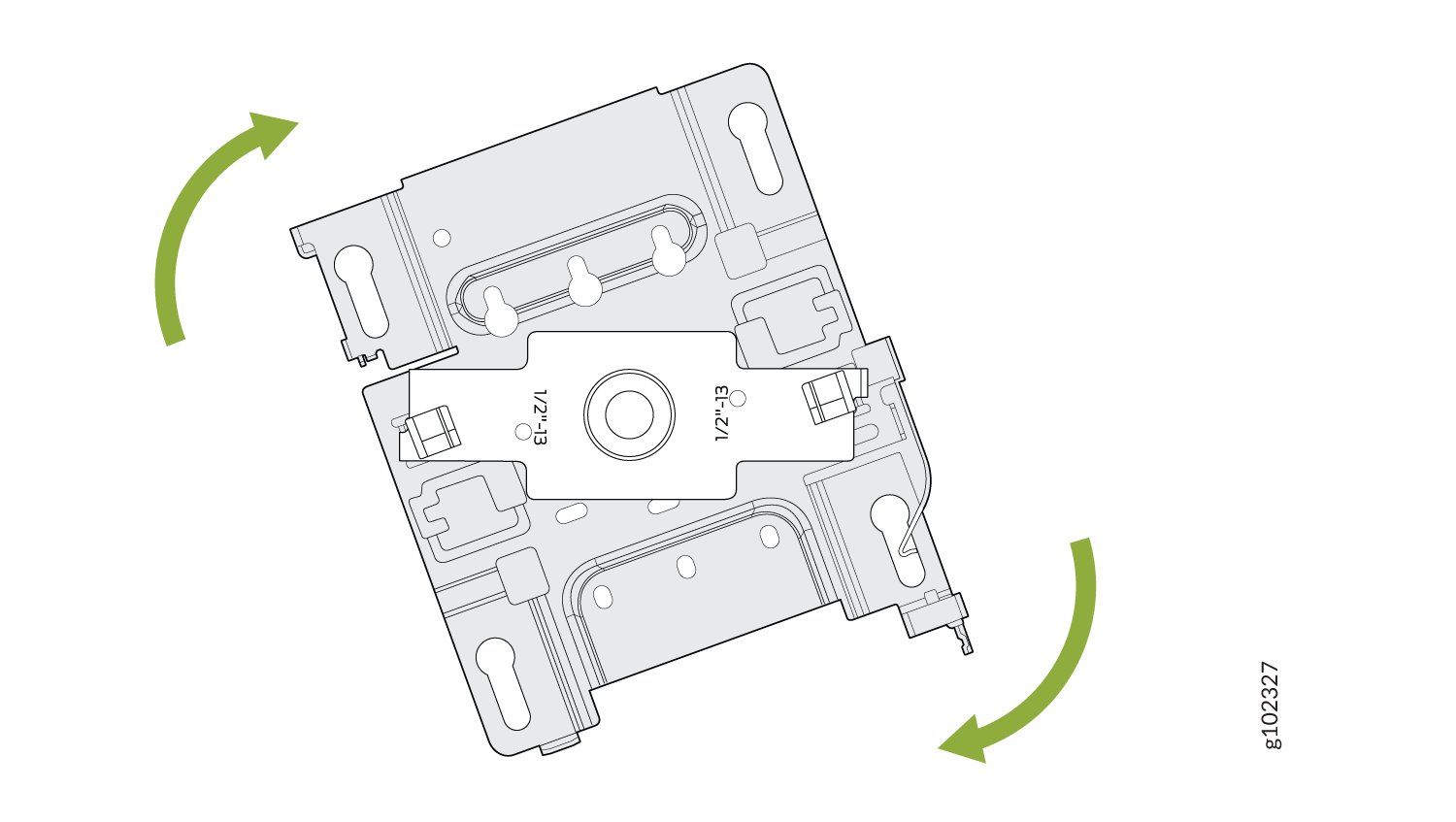

    Figura 30: Asegure el adaptador de soporte APBR-ADP-T12 al soporte Secure the APBR-ADP-T12 Bracket Adapter to the APBR-U Mounting Bracket de montaje APBR-U
  3. Fije el conjunto del soporte (soporte y adaptador) a la varilla roscada de 1/2 pulg. usando la arandela de bloqueo y la tuerca provistas

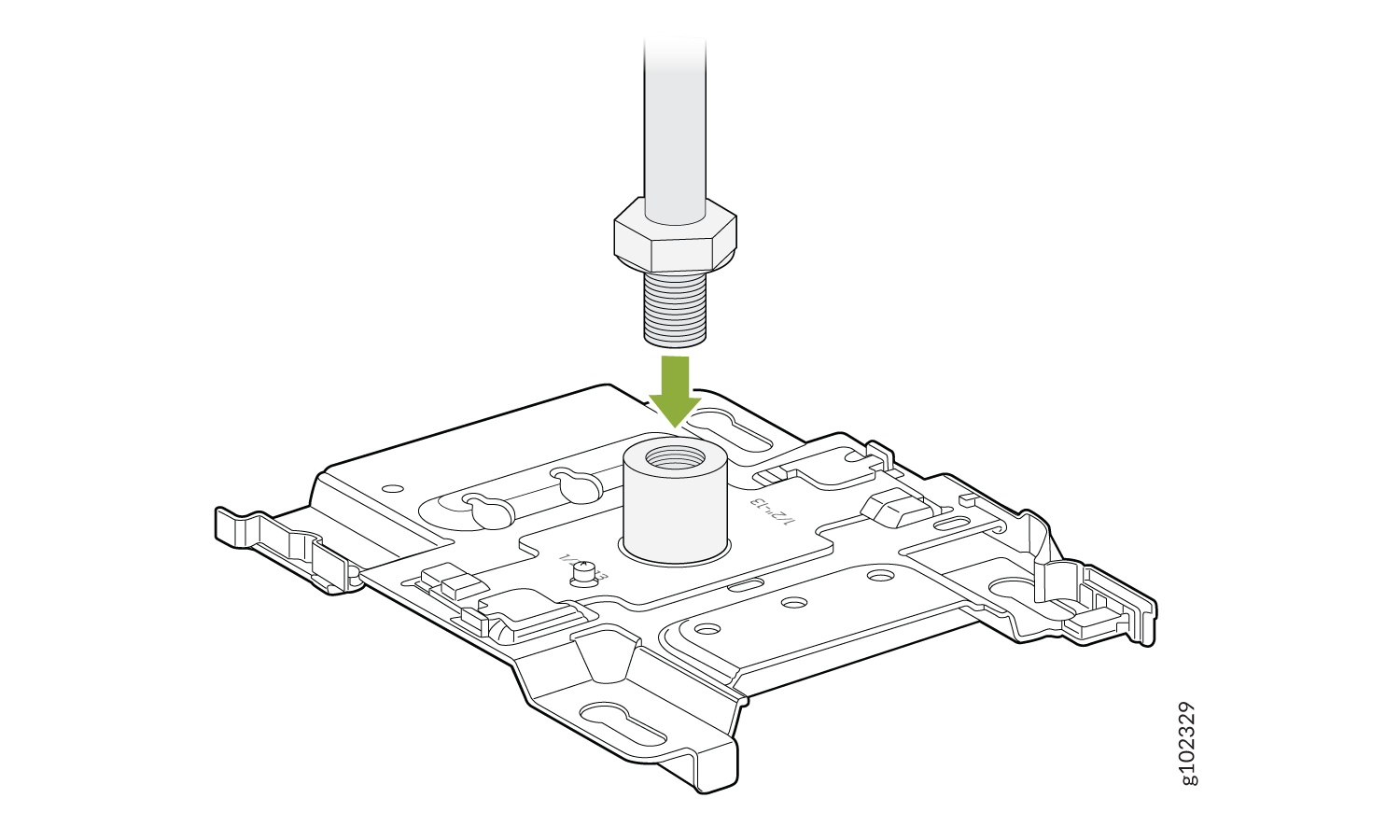

    Figura 31: Acople el conjunto de soporte APBR-ADP-T12 y APBR-U a la varilla roscada de 1/2 pulgada Attach the APBR-ADP-T12 and APBR-U Bracket Assembly to the ½-Inch Threaded Rod
  4. Coloque el AP de forma que los tornillos de hombro del AP se acoplen a los cerraduras del soporte de montaje. Deslice y bloquee el AP en su lugar.
    Figura 32: Monte el AP en una pulgada de 1/2 pulg. Varilla Mount the AP on a 1/2-in. Threaded Rod roscada

Conectar antenas externas

El modelo AP45E tiene dos puertos de antena conectables, de 6 pines y 4 pines.

Para conectar las antenas:

  1. Utilice una broca torx de seguridad T8 para quitar los tornillos que sujetan la cubierta del puerto de antena al punto de acceso. Retire la tapa.
  2. Conecte las antenas.
  3. Doble la pestaña de interrupción en la cubierta del puerto de la antena.
  4. Conecte la tapa del puerto de antena al punto de acceso con los tornillos que quitó en el paso 1. Utilice la broca torx de seguridad T8 para apretar los tornillos.
  5. Agregue unas gotas del pegamento proporcionado en los tornillos de la cubierta del puerto de la antena. Coloque las etiquetas lexan proporcionadas en los tornillos.
