Mantenimiento de la fuente de alimentación ACX7509

RESUMEN Mantener un enrutador ACX7509 incluye reemplazar las fuentes de alimentación. El reemplazo incluye la eliminación de una fuente de alimentación fallida e instalación de una fuente de alimentación funcional.

El enrutador ACX7509 está alimentado por fuentes de alimentación ac/HVDC o CC redundantes de 3000 W. El enrutador de configuración ACX7509-BASE está alimentado por dos fuentes de alimentación para redundancia 1 + 1 y la configuración ACX7509-PREMIUM se alimenta de cuatro fuentes de alimentación para redundancia 2 +2. Si falla alguna unidad de fuente de alimentación, puede reemplazarla sin apagar ni interrumpir la función de enrutamiento, las otras unidades de fuente de alimentación equilibrarán la carga eléctrica sin interrupción.

PRECAUCIÓN:

No mezcle las fuentes de alimentación de AC/HVDC y CC en el mismo chasis.

Reemplazo de fuente de alimentación AC/HVDC en un enrutador ACX7509

Advertencia:

Apague la fuente de alimentación antes de desconectar el cable de alimentación para evitar daños en el contacto del conector de alimentación.
Advertencia:

Si necesita reemplazar todas las fuentes de alimentación instaladas en el enrutador ACX7509, debe apagar el enrutador ACX7509 antes de quitar las fuentes de alimentación.
PRECAUCIÓN:

Reemplace la fuente de alimentación en un minuto después de su extracción, para evitar el sobrecalentamiento del chasis. Antes de quitar la fuente de alimentación, asegúrese de tener una fuente de alimentación de reemplazo disponible.
PRECAUCIÓN:

La fuente de alimentación AC/HVDC que está instalando debe utilizar la misma dirección de flujo de aire que las bandejas de ventilador instaladas en el enrutador. Las etiquetas en el asa de la fuente de alimentación indican la dirección del flujo de aire. Consulte Sistema de enfriamiento y flujo de aire en enrutadores ACX7509.
PRECAUCIÓN:

Antes de reemplazar una fuente de alimentación en un enrutador ACX7509, asegúrese de haber tomado las precauciones necesarias para evitar daños por descargas electroestáticas (ESD) (consulte Prevención de daños por descarga electrostática).

Asegúrese de que tiene las siguientes partes y herramientas disponibles para reemplazar una fuente de alimentación:

  • Correa de conexión a tierra ESD (proporcionada)

  • Bolsa antiestática o colchoneta antiestática (no proporcionada)

  • (Para una fuente de alimentación de CC) Destornillador Phillips (+), número 2 (no proporcionado)

Quite una fuente de alimentación AC/HVDC del enrutador ACX7509

Para quitar una fuente de alimentación AC/HVDC:

  1. Coloque la bolsa antiestática o el tapete antiestático en una superficie plana y estable.
  2. Envolver y sujetar un extremo de la correa esd alrededor de la muñeca desnuda y conectar el otro extremo de la correa al punto ESD del dispositivo.
  3. Desconecte la alimentación a la fuente de alimentación ACX7509 que va a reemplazar. Si la salida de la fuente de alimentación de entrada CA tiene un conmutador de alimentación, desámbilo en la posición de apagado (O). Si la salida de la fuente de alimentación de entrada AC no tiene conmutador de alimentación, tire suavemente del extremo del cable de alimentación conectado a la toma de la fuente de alimentación.
  4. Retire el cable de alimentación de la fuente de alimentación presionando el botón de bloqueo situado en el lateral del conector de alimentación y sacando suavemente el conector de la placa frontal de la fuente de alimentación. Véase la figura 1.

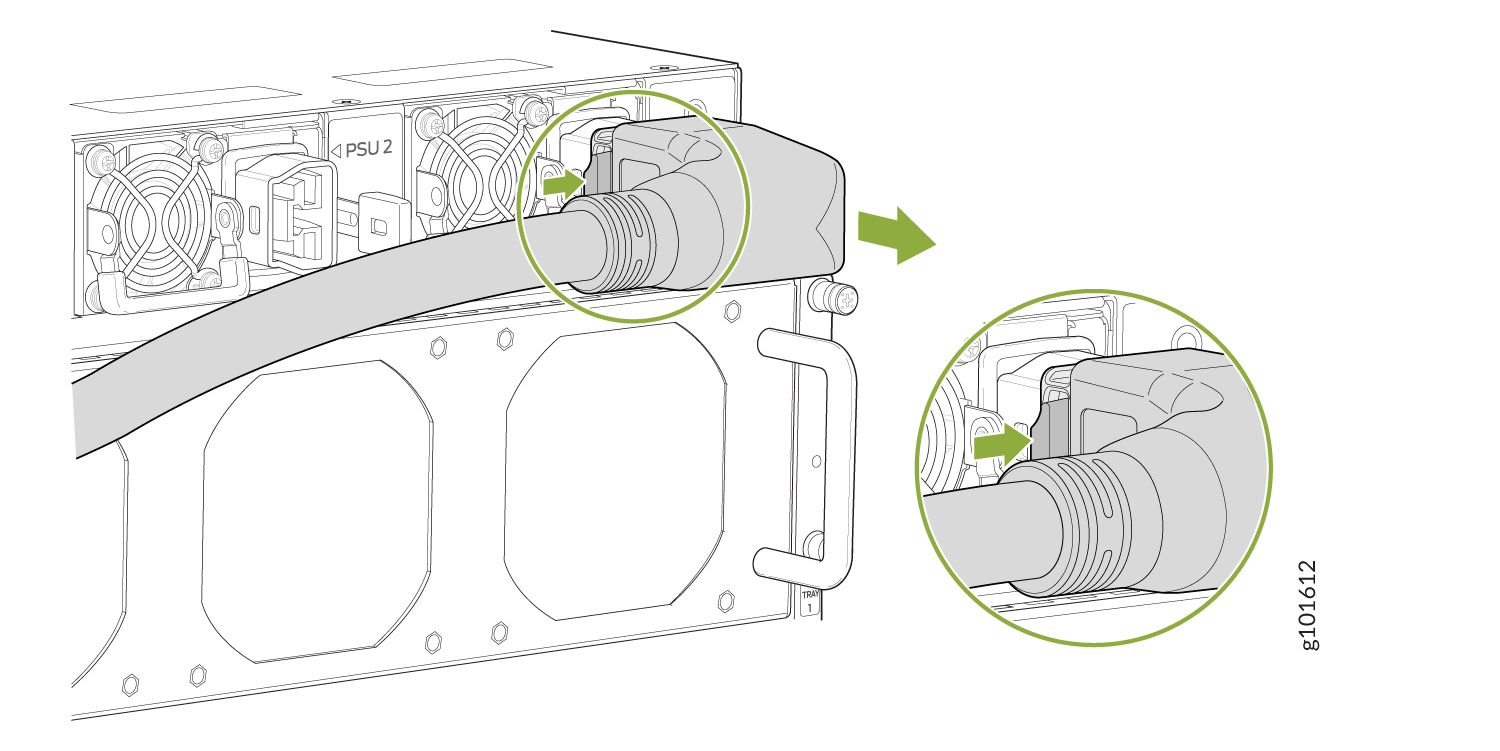

    Figura 1: Extracción del cable de alimentación de la fuente de alimentación Removing the Power Cord from the Power Supply
  5. Deslice la palanca del eyector en la fuente de alimentación hacia la manija anaranjada hasta que se detenga.
  6. Coloque una mano debajo de la fuente de alimentación para apoyarla y deslíquela completamente fuera del chasis. Ten cuidado de no tocar los componentes de la fuente de alimentación, los pines, los cables o las conexiones de soldadura. Véase la figura 2.

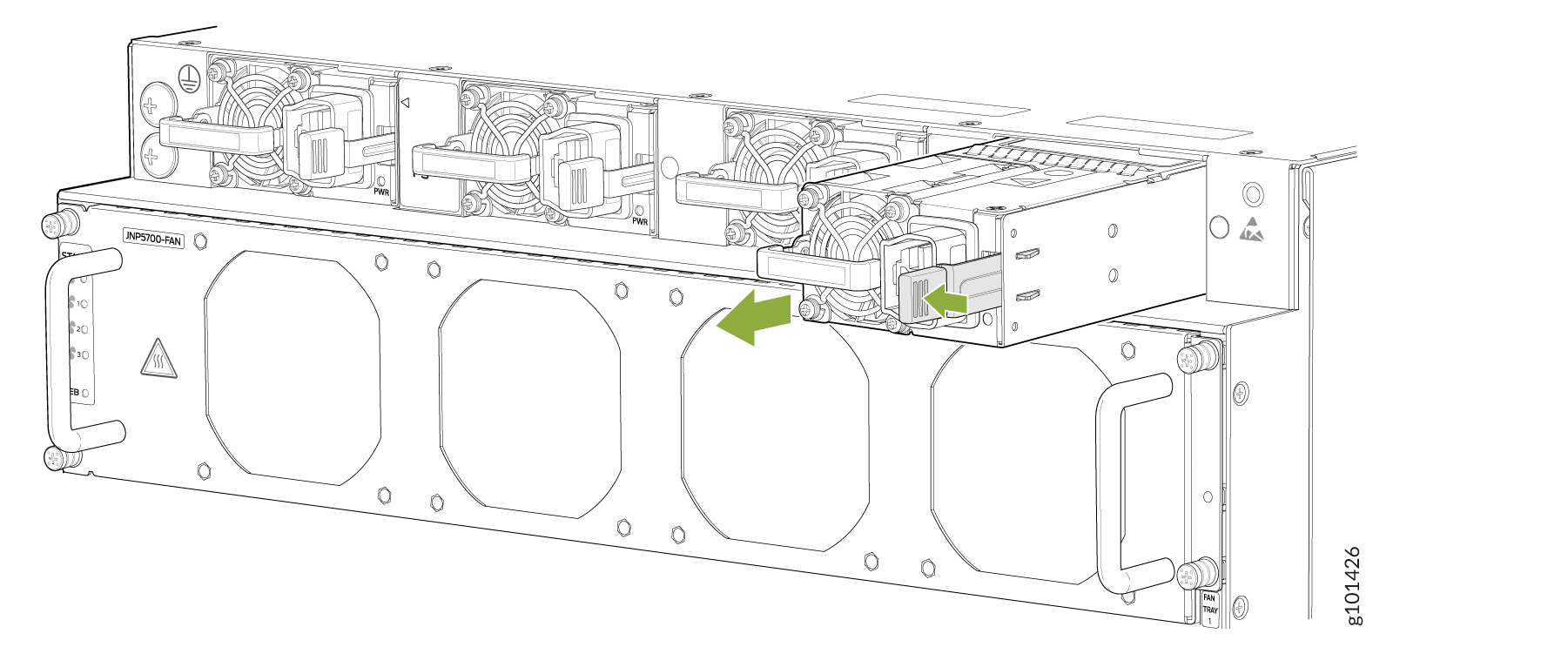

    Figura 2: Eliminación de una fuente de alimentación AC/HDVC del enrutador Removing an AC/HDVC Power Supply from the ACX7509 Router ACX7509
  7. Coloque la fuente de alimentación en la bolsa antiestática o en la alfombra antiestática colocada en una superficie plana y estable.
  8. Instale una fuente de alimentación nueva en un minuto después de eliminar la antigua.

Instalar una fuente de alimentación AC/HVDC en el enrutador ACX7509

PRECAUCIÓN:

Instale la fuente de alimentación de reemplazo en un minuto después de la extracción para evitar que el chasis se sobrecaliente. Antes de quitar la fuente de alimentación, asegúrese de tener una fuente de alimentación de reemplazo disponible.

Para instalar una fuente de alimentación AC/HVDC:

  1. Envolver y sujetar un extremo de la correa esd alrededor de la muñeca desnuda y conectar el otro extremo de la correa al punto ESD del dispositivo.
  2. Si la fuente de alimentación tiene una envoltura de plástico protectora, pele y retire la envoltura de plástico de los cuatro lados de la fuente de alimentación.
  3. Teniendo cuidado de no tocar los componentes de la fuente de alimentación, los pines, los cables o las conexiones de soldadura, retire la fuente de alimentación de su bolsa.
  4. Con ambas manos, coloque la fuente de alimentación en la ranura de la fuente de alimentación en el panel de unidad de campo reemplazable (FRU) del enrutador ACX7509, y deslice hasta que esté completamente asentada y la palanca del eyector se deslice en su lugar. Véase la figura 3.
Figura 3: Instalación de una fuente de alimentación ACX7509 AC/HVDC Installing an ACX7509 AC/HVDC Power Supply
Nota:

Cada fuente de alimentación debe estar conectada a una toma de corriente exclusiva.
Nota:

Si tiene un contrato de servicio de Juniper Care, registre cualquier adición, cambio o actualización de componentes de hardware en https://www.juniper.net/customers/support/tools/updateinstallbase/ . Si no lo hace, puede resultar en retrasos significativos si necesita piezas de reemplazo. Esta nota no se aplica si reemplaza componentes existentes con el mismo tipo de componente.

Reemplazo de la fuente de alimentación de CC en un enrutador ACX7509

Advertencia:

Apague el disyuntor para la fuente de alimentación de CC antes de desconectar el cable de alimentación de la fuente de alimentación. Desenchufar una conexión de CC mientras la fuente de alimentación está alimentada puede dañar los conectores eléctricos.

Advertencia:

Si necesita reemplazar todas las fuentes de alimentación instaladas en el enrutador ACX7509, debe apagar el enrutador ACX7509 antes de quitar las fuentes de alimentación.
PRECAUCIÓN:

Reemplace la fuente de alimentación en un minuto después de su extracción, para evitar el sobrecalentamiento del chasis. Antes de quitar la fuente de alimentación, asegúrese de tener una fuente de alimentación de reemplazo disponible.
PRECAUCIÓN:

La fuente de alimentación de CC que está instalando debe usar la misma dirección de flujo de aire que las bandejas de ventilador instaladas en el enrutador. Las etiquetas en el asa de la fuente de alimentación indican la dirección del flujo de aire. Consulte Sistema de enfriamiento y flujo de aire en enrutadores ACX7509.
PRECAUCIÓN:

Antes de reemplazar una fuente de alimentación en un enrutador ACX7509, asegúrese de haber tomado las precauciones necesarias para evitar daños por descargas electroestáticas (ESD) (consulte Prevención de daños por descarga electrostática).

Quite una fuente de alimentación de CC del enrutador ACX7509

Para quitar una fuente de alimentación de CC:

  1. Coloque la bolsa antiestática o el tapete antiestático en una superficie plana y estable.
  2. Envolver y sujetar un extremo de la correa esd alrededor de la muñeca desnuda y conectar el otro extremo de la correa al punto ESD del dispositivo.
  3. Apague el disyuntor para la alimentación a la fuente de alimentación que va a reemplazar. Asegúrese de que los indicadores LED desactiven la fuente de alimentación que está retirando.
  4. Afloje los tornillos del pulgar para el cable de alimentación. Tire suavemente del extremo del enchufe conectado a la placa frontal de la fuente de alimentación.
  5. Desconecte un conector para los cables de alimentación o suelte cada uno de los tres cables de la fuente de alimentación (se requiere un controlador de tornillo estándar).
  6. Agarre el asa de la fuente de alimentación mientras presiona el cierre de liberación hacia el mango de la fuente de alimentación.
  7. Coloque una mano debajo de la fuente de alimentación para apoyarla y deslíquela completamente fuera del chasis. Ten cuidado de no tocar los componentes de la fuente de alimentación, los pines, los cables o las conexiones de soldadura. Véase la Figura 4.
    Figura 4: Eliminación de una fuente de alimentación de CC del enrutador Removing a DC Power Supply from the ACX7509 Router ACX7509
  8. Coloque la fuente de alimentación en la bolsa antiestática o en la alfombra antiestática colocada en una superficie plana y estable.
  9. Instale una fuente de alimentación nueva en un minuto después de eliminar la antigua.

Instalar una fuente de alimentación de CC en el enrutador ACX7509

PRECAUCIÓN:

Instale la fuente de alimentación de reemplazo en un minuto después de la extracción, para evitar el sobrecalentamiento del chasis. Antes de quitar la fuente de alimentación, asegúrese de tener una fuente de alimentación de reemplazo disponible.

Para instalar una fuente de alimentación de CC:

  1. Envolver y sujetar un extremo de la correa esd alrededor de la muñeca desnuda y conectar el otro extremo de la correa al punto ESD del dispositivo.
  2. Si la fuente de alimentación tiene una envoltura de plástico protectora, pele y retire la envoltura de plástico de los cuatro lados de la fuente de alimentación.
  3. Teniendo cuidado de no tocar los componentes de la fuente de alimentación, los pines, los cables o las conexiones de soldadura, retire la fuente de alimentación de su bolsa.
  4. Para evitar daños en el equipo causados por descargas electroestáticas, conecte una correa de conexión a tierra ESD en la muñeca desnuda y conecte la correa a uno de los puntos ESD del chasis.
  5. Teniendo cuidado de no tocar los componentes de la fuente de alimentación, los pines, los cables o las conexiones de soldadura, retire la fuente de alimentación de su bolsa.
  6. Con ambas manos, coloque la fuente de alimentación en la ranura de la fuente de alimentación en el panel de unidad de campo reemplazable (FRU) del enrutador ACX7509, y deslíquela hasta que esté completamente asentada y la palanca de bloqueo se deslice en su lugar. Véase la Figura 5.
Figura 5: Instalación de una fuente de alimentación de CC en el enrutador Installing a DC Power Supply in the ACX7509 Router ACX7509
Nota:

Cada fuente de alimentación debe estar conectada a una toma de corriente exclusiva.
Nota:

Si tiene un contrato de servicio de Juniper Care, registre cualquier adición, cambio o actualización de componentes de hardware en https://www.juniper.net/customers/support/tools/updateinstallbase/ . Si no lo hace, puede resultar en retrasos significativos si necesita piezas de reemplazo. Esta nota no se aplica si reemplaza componentes existentes con el mismo tipo de componente.
