ACX7348 Mantenimiento de la unidad de filtro de aire

RESUMEN Aprenda cómo instalar la unidad de filtro de aire y reemplazar el filtro de aire.

La unidad de filtro de aire consta de cuatro partes: la cubierta exterior del filtro, el filtro de aire, la jaula interior y los soportes de gestión de cables. El filtro de aire se encuentra entre la cubierta exterior del filtro y la jaula interior. La unidad de filtro de aire se instala en la parte frontal del chasis y se asegura a los rieles del bastidor mediante tornillos cautivos.

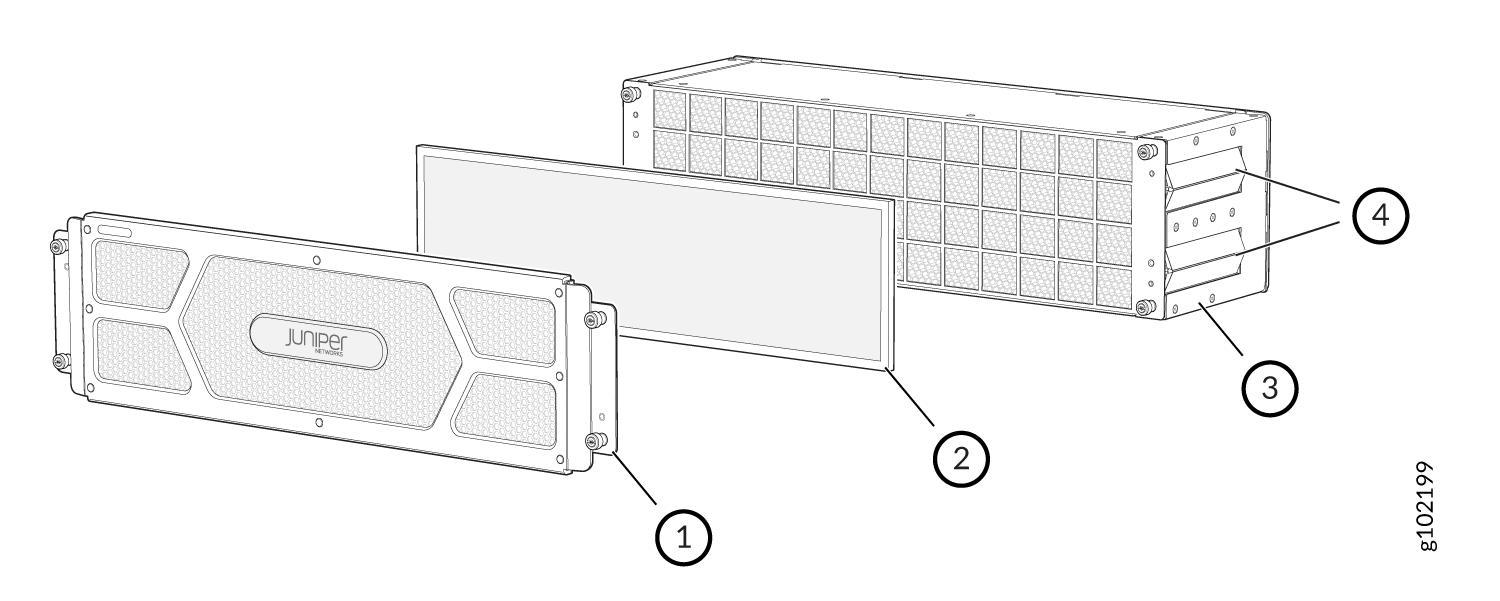

Figura 1: Unidad Air Filter Unit de filtro de aire
  1
—

Cubierta exterior del filtro

  3
—

Jaula interior
  2
—

Filtro de aire
  4
—

Soportes de gestión de cables
Nota:

Debe reemplazar el filtro de aire cada 6 meses.

Instale la unidad de filtro de aire en un bastidor de dos postes

Para instalar una unidad de filtro de aire en un bastidor de dos postes:

  1. Conecte una correa de conexión a tierra de descarga electrostática (ESD) a su muñeca desnuda y conecte la correa a uno de los puntos ESD del chasis.
  2. Coloque los soportes de gestión de cables a cada lado del chasis.

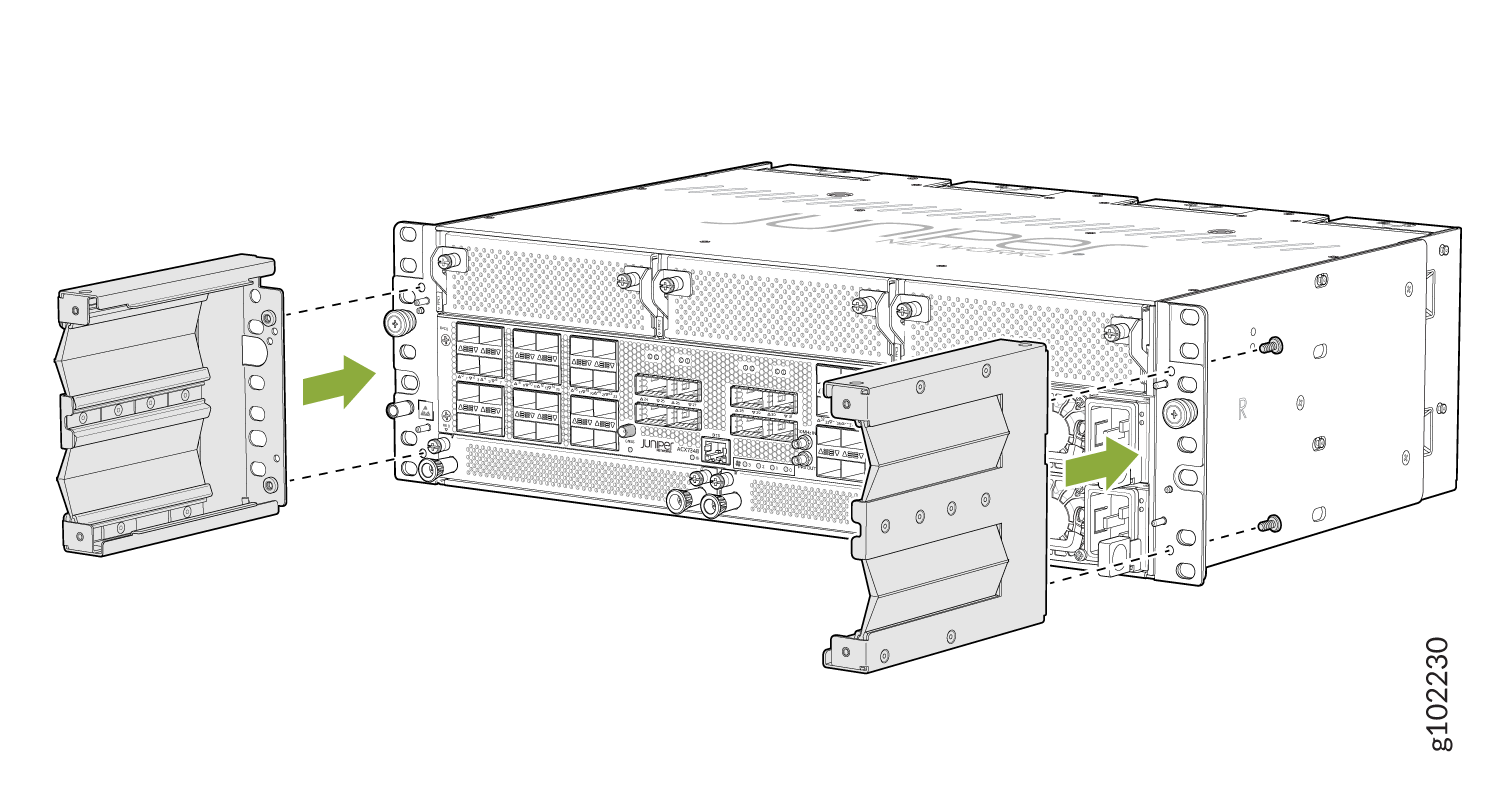

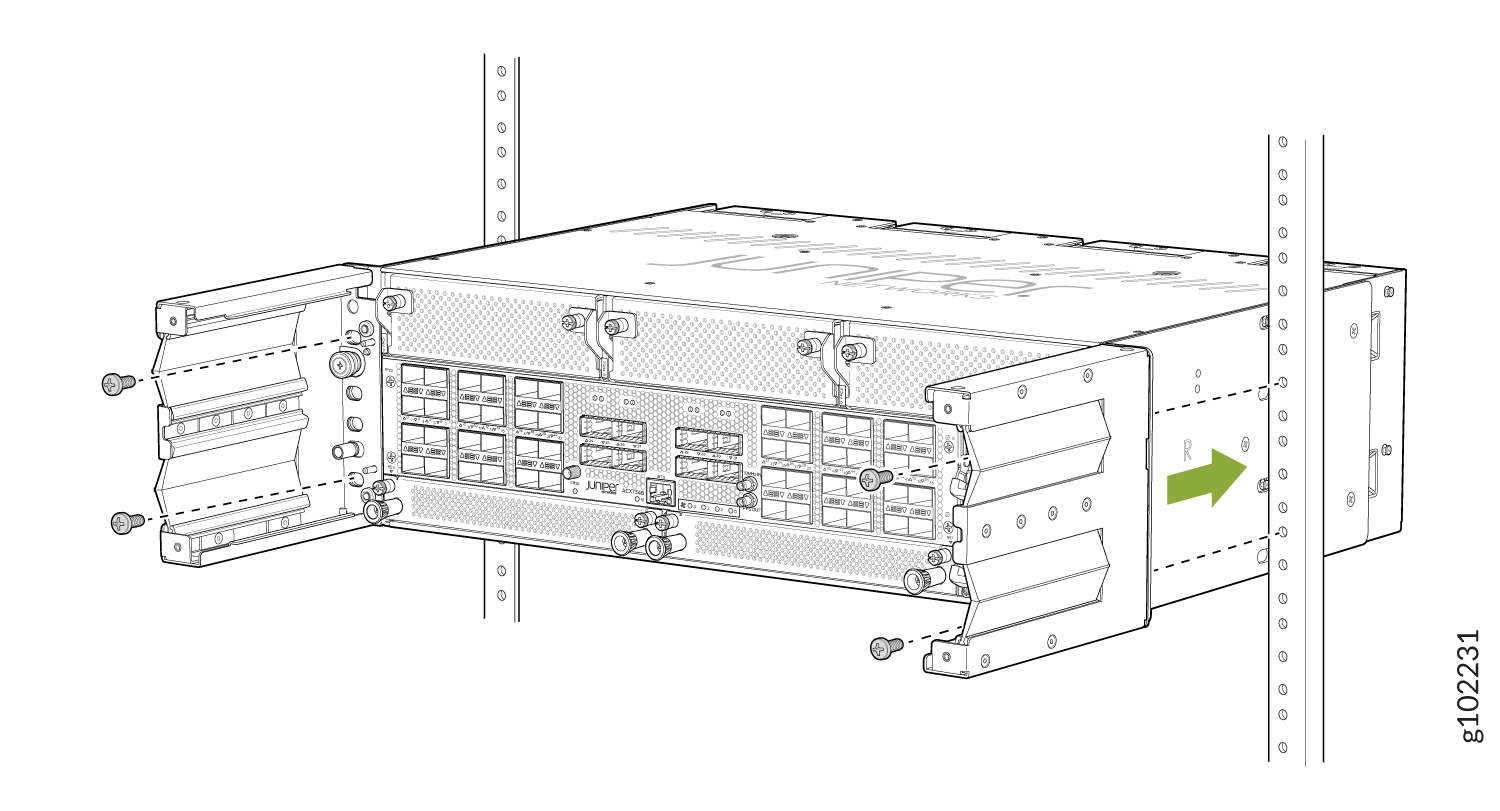

    Figura 2: Acople los soportes de administración de cables al chasis Attach the Cable Management Brackets to the Chassis
  3. Agarre ambos lados del enrutador, levante el enrutador y colóquelo en el bastidor, alineando los orificios de los soportes de montaje con los orificios en el poste frontal del bastidor. Alinee el orificio inferior en ambos soportes de montaje con un orificio en cada poste del rack, asegurándose de que el chasis esté nivelado.
    Figura 3: Monte el chasis en el bastidor Mount the Chassis to the Rack
  4. Asegure los soportes de montaje al bastidor utilizando cuatro tornillos apropiados para su bastidor. Apriete los tornillos.
  5. Deslice la jaula exterior de la unidad de filtro de aire en los rieles de los soportes de gestión de cables hasta que se detenga.

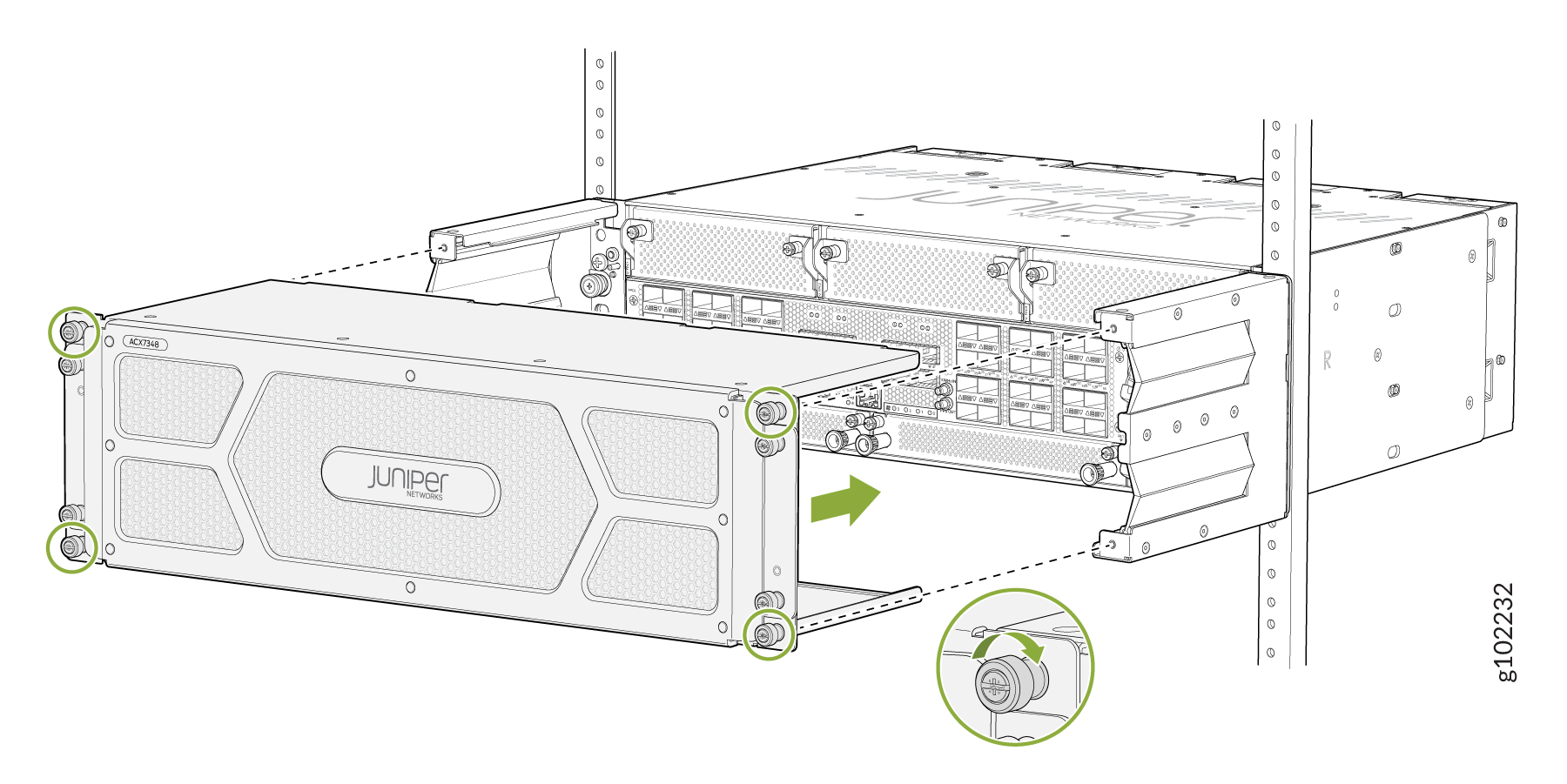

    Figura 4: Instale la unidad Install the Air Filter Unit de filtro de aire
  6. Apriete los tornillos cautivos para fijar la unidad de filtro de aire a los soportes de gestión de cables.

Instale la unidad de filtro de aire en un bastidor de cuatro postes

Para instalar una unidad de filtro de aire en un bastidor de cuatro postes:

  1. Después de que el chasis ya esté instalado en un bastidor de cuatro postes, afloje los tornillos de pulgar y extraiga el chasis. Para instalar el chasis en un bastidor de cuatro postes, consulte Instalar un ACX7348 en un bastidor de cuatro postes.

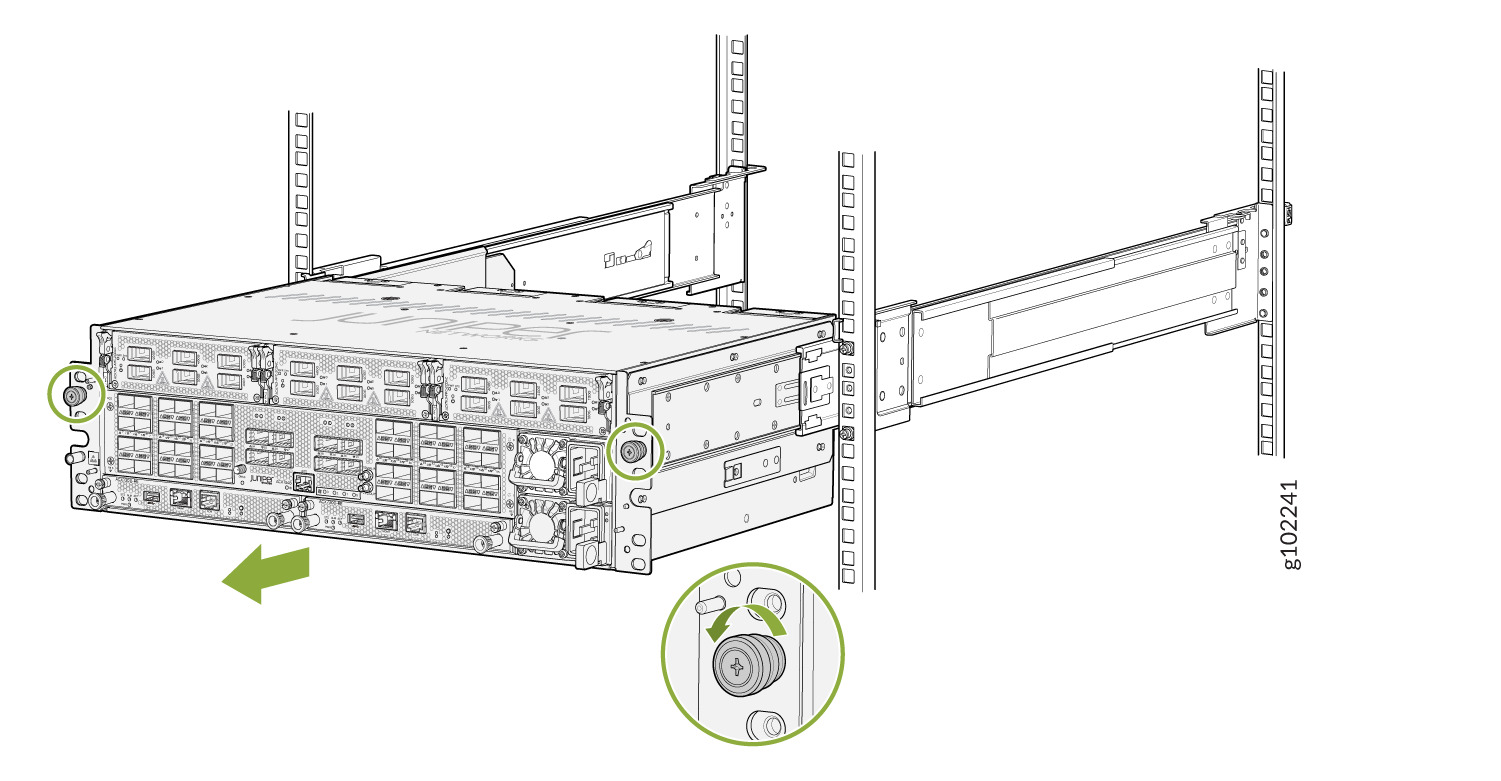

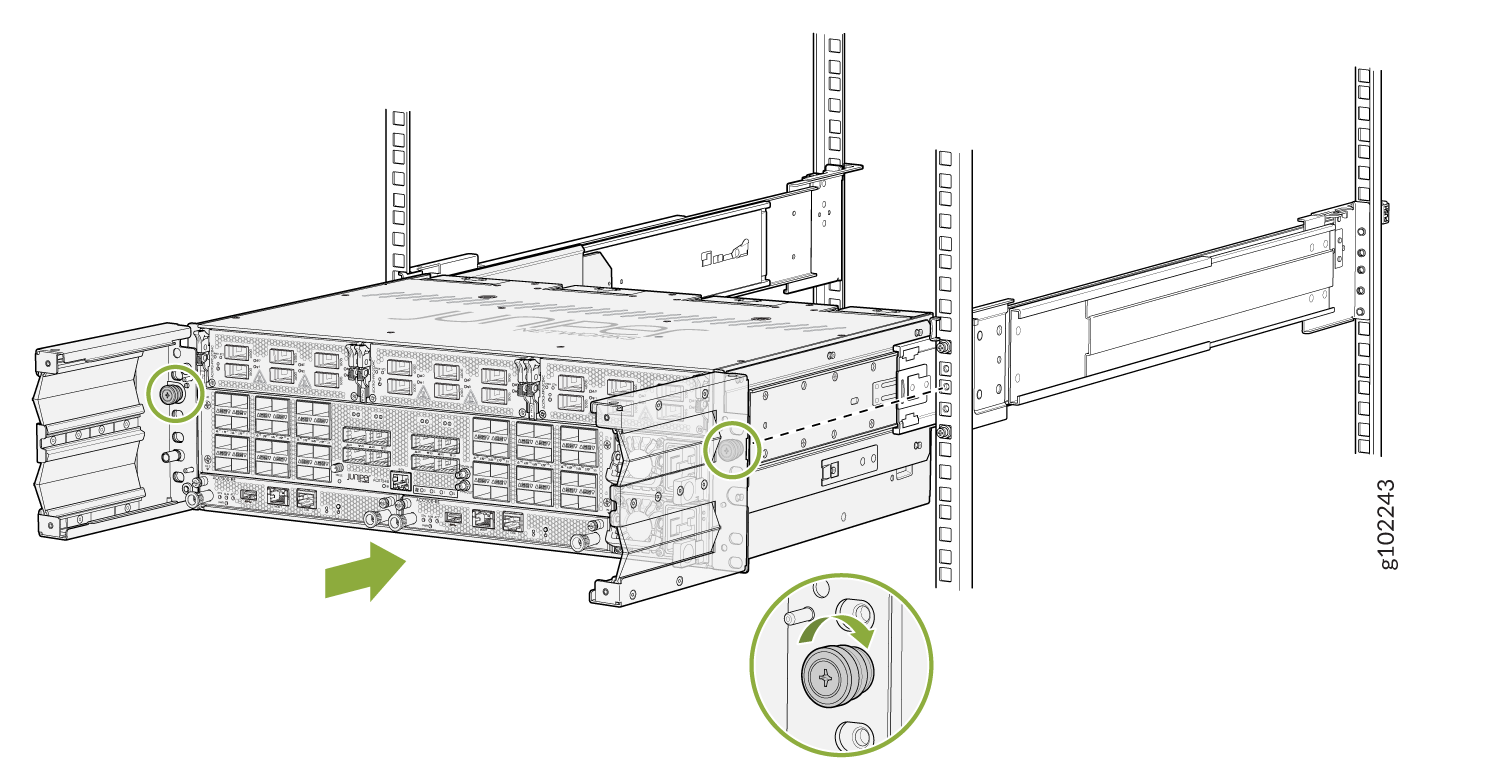

    Figura 5: Afloje los tornillos del pulgar y extraiga el chasis Loosen the Thumb Screws and Pull Out the Chassis
  2. Coloque los soportes de administración de cables a ambos lados del chasis.

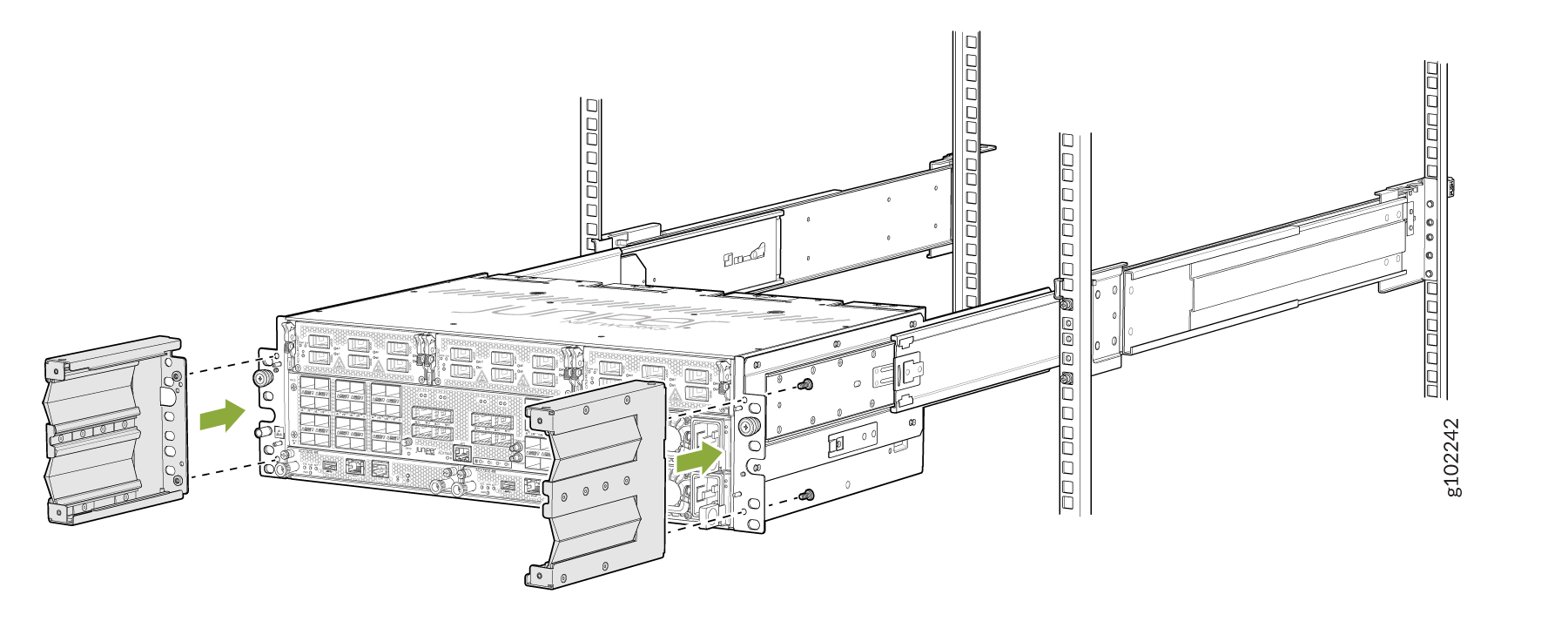

    Figura 6: Colocación de soportes de gestión de cables en el chasis Attach Cable Management Brackets on the Chassis
  3. Empuje el chasis hacia atrás (con los soportes de administración de cables instalados) y apriete los tornillos de pulgar para asegurar el dispositivo al bastidor de cuatro postes.

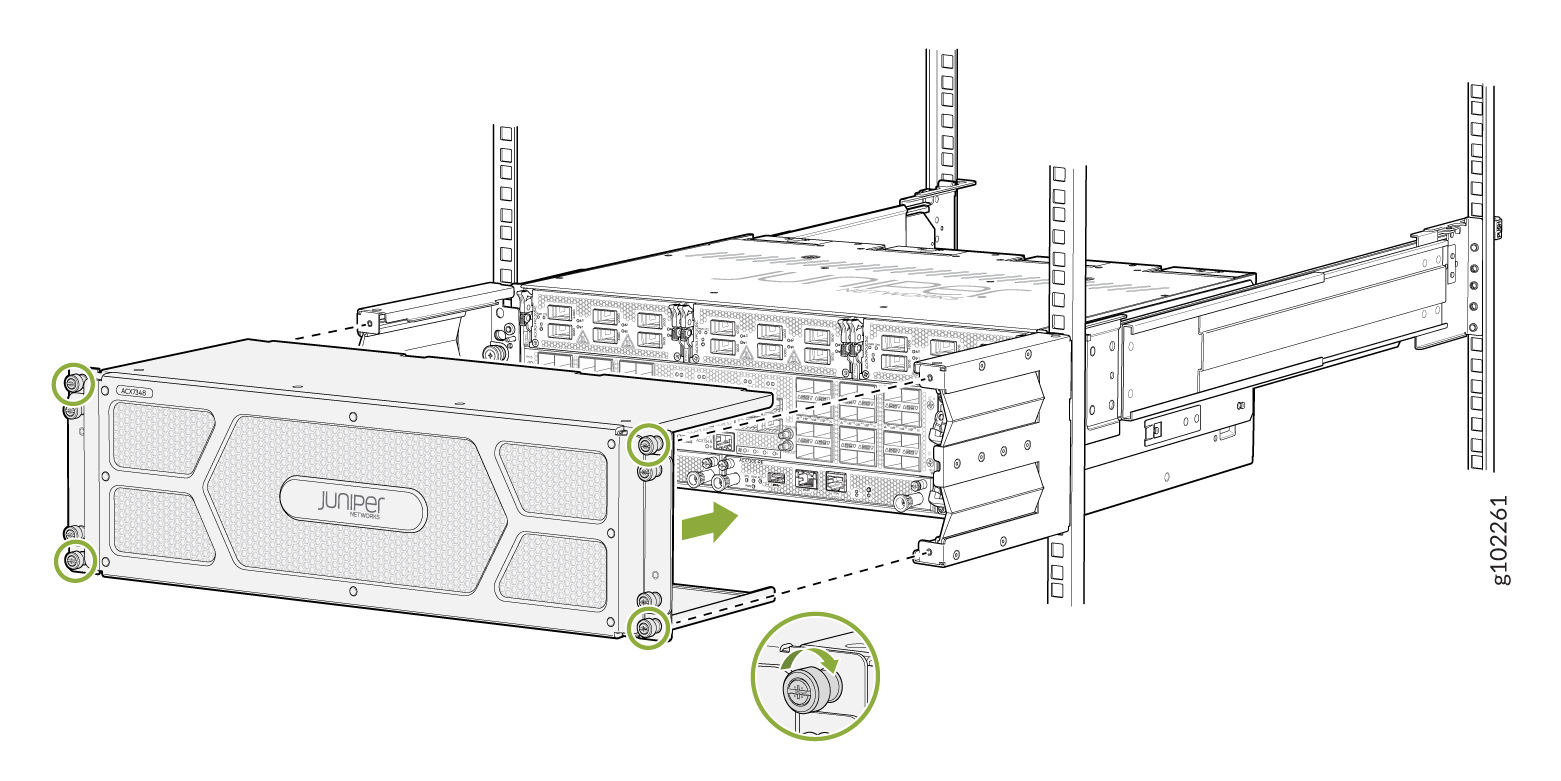

    Figura 7: Apriete los tornillos del Tighten the Thumb Screws pulgar
  4. Deslice la jaula exterior de la unidad de filtro de aire en los rieles de los soportes de gestión de cables hasta que se detenga.
    Figura 8: Coloque la jaula Attach the Outer Cage exterior
  5. Apriete los tornillos cautivos para fijar la unidad de filtro de aire a los soportes de gestión de cables.

Reemplace el filtro de aire

El filtro de aire se encuentra entre la cubierta exterior del filtro y la jaula interior de la unidad de filtro de aire.

Nota:

Debe reemplazar el filtro de aire cada 6 meses.

Retire el filtro de aire

Para quitar el filtro de aire:

  1. Conecte una correa de conexión a tierra de descarga electrostática (ESD) a su muñeca desnuda y conecte la correa a uno de los puntos ESD del chasis.
  2. En la parte frontal del enrutador, afloje los tornillos cautivos a cada lado de la unidad de filtro de aire.
  3. Retire la cubierta exterior del filtro de aire agarrando la cabeza de los tornillos aflojados y tirando de la cubierta exterior hacia afuera. El filtro de aire se encuentra en el centro de la unidad de filtro de aire, y justo detrás de la cubierta exterior del filtro. Consulte la figura 1.
  4. Tire del filtro de aire directamente de la unidad de filtro de aire.

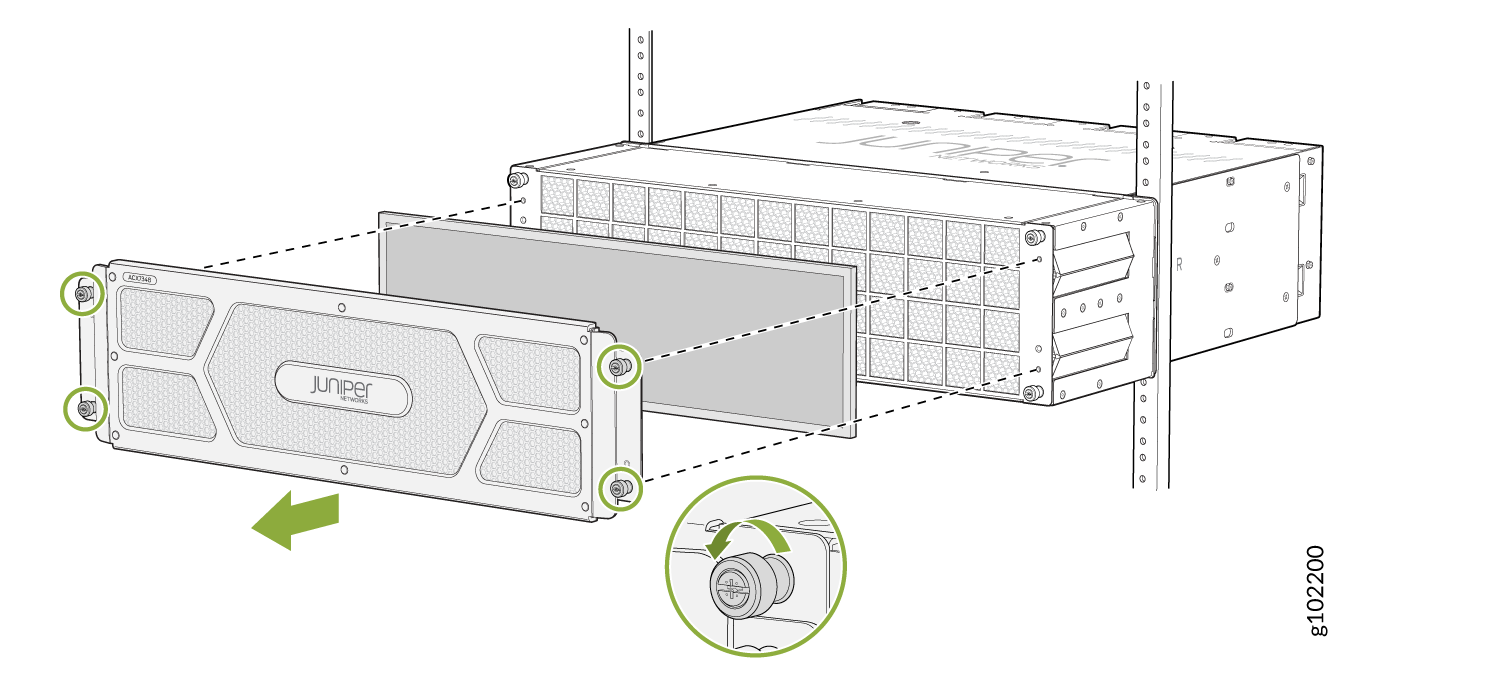

    Figura 9: Retire el filtro de aire del chasis Remove the Air Filter from the Chassis

Instalar el filtro de aire

Para instalar el filtro de aire:

  1. Conecte una correa de conexión a tierra de descarga electrostática (ESD) a su muñeca desnuda y conecte la correa a uno de los puntos ESD del chasis.
  2. En la parte frontal del enrutador, afloje los tornillos cautivos a cada lado de la unidad de filtro de aire.
  3. Agarre la cabeza de los tornillos aflojados y saque la cubierta exterior del filtro de aire. El filtro de aire se instala en el centro de la unidad de filtro de aire, justo detrás de la cubierta exterior del filtro. Consulte la figura 1.
  4. Deslice el filtro de aire entre la cubierta exterior y la jaula interior.

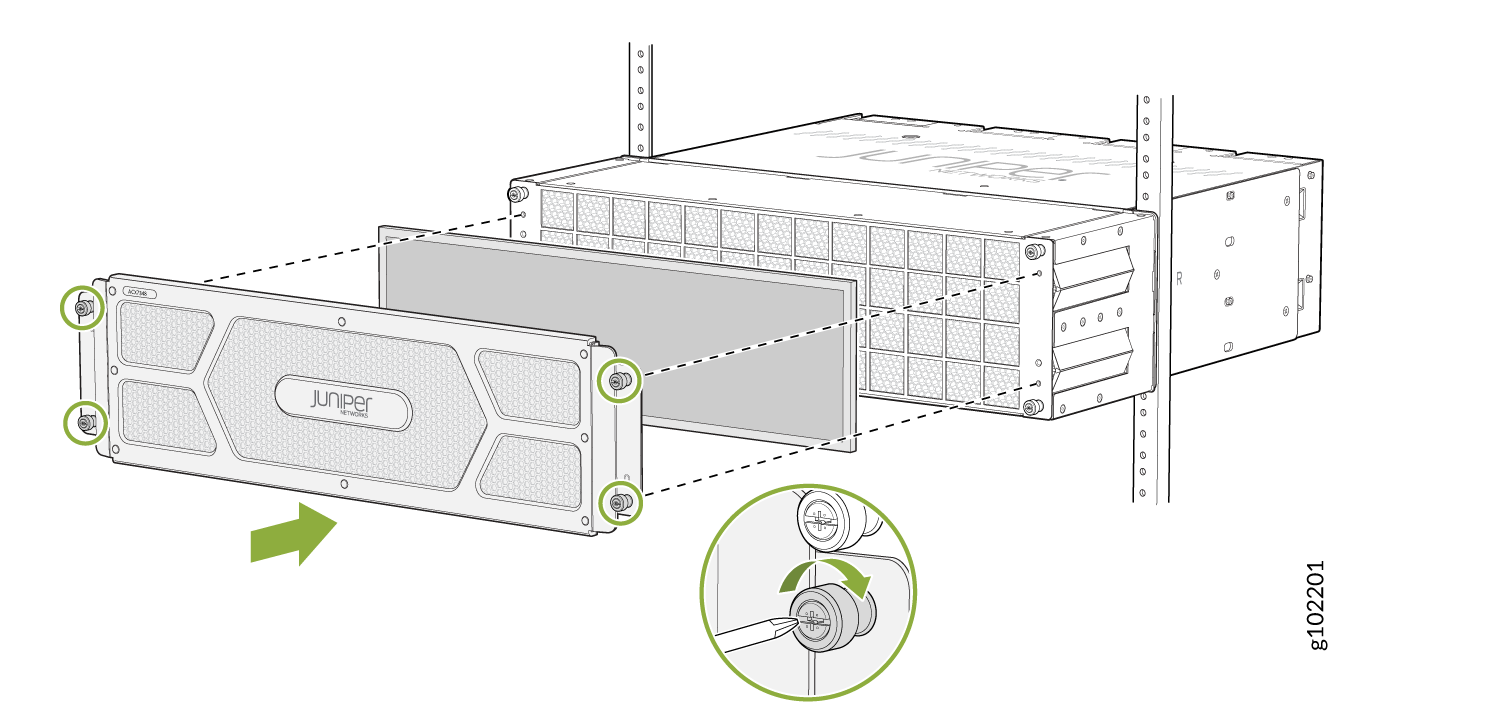

    Figura 10: Instalar el filtro Install the Air Filter de aire
  5. Vuelva a colocar la cubierta exterior del filtro de aire en su lugar y apriete los tornillos cautivos para asegurar la unidad del filtro de aire.
