Desempaquetar y montar un enrutador ACX710

Desempaquetar un enrutador ACX710

El chasis del enrutador ACX710 es una estructura rígida de chapa metálica que alberga los componentes de hardware. Un enrutador ACX710 se envía en una caja de cartón, asegurada con material de embalaje de espuma. La caja también contiene una caja de accesorios e instrucciones de inicio rápido.

CAUTELA:

Los enrutadores ACX710 están protegidos al máximo dentro de la caja de envío. No desempaquete el enrutador hasta que esté listo para comenzar la instalación.

Para desempaquetar un enrutador ACX710:

  1. Mueva la caja de envío a un área de ensayo lo más cerca posible del lugar de instalación, donde tenga suficiente espacio para retirar los componentes del sistema.
  2. Coloque la caja de manera que las flechas apunten hacia arriba.
  3. Abra las solapas superiores de la caja de envío.

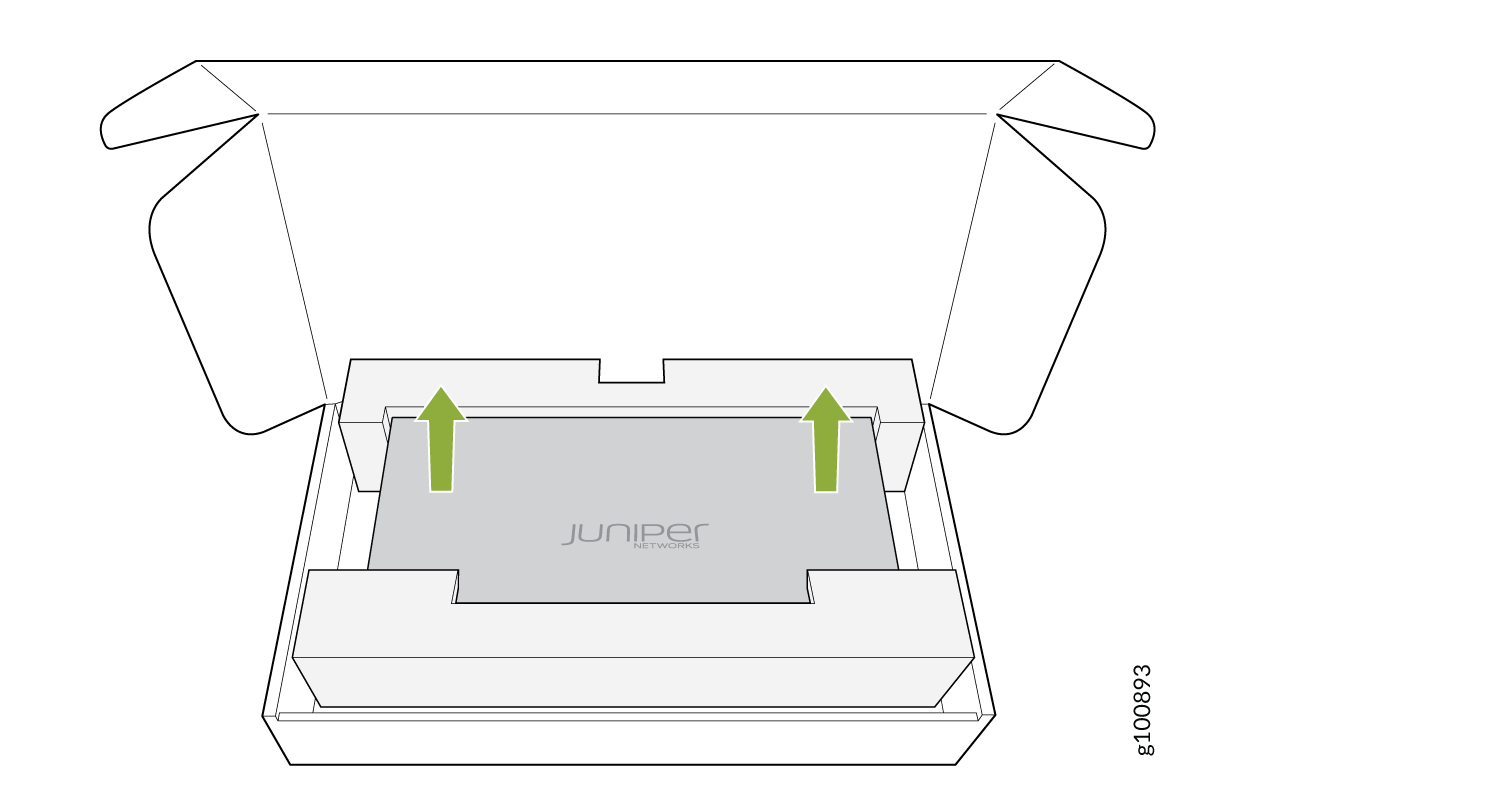

    Figura 1: Abra la caja Open the Shipping Carton de envío
  4. Retire la caja de accesorios y verifique el contenido con el inventario incluido en la caja.
  5. Extraiga el material de embalaje que mantiene el enrutador en su lugar.
  6. Compruebe los componentes del chasis que recibió.
  7. Guarde la caja de envío y los materiales de embalaje en caso de que necesite mover o enviar el enrutador más adelante.
Tabla 1: Inventario de componentes suministrados con un ACX710

Componente

Cantidad

Chasis con una bandeja de ventilador

1

19 pulgadas Kit de montaje en rack con sujetadores

1

5 m 14 AWG, cable de alimentación de CC de tres hilos

2

Cable de puesta a tierra de 5 m 6 AWG

1

Acuerdo de licencia de usuario final (EULA)

1

Tarjeta de hoja de ruta de documentación

1

Ver también

Monte un enrutador ACX710 en un bastidor

Puede montar un enrutador ACX710 en un bastidor utilizando el kit de montaje suministrado con el dispositivo.

Antes de comenzar la instalación en rack

Antes de comenzar a montar un enrutador ACX710 en el bastidor:

  1. Asegúrese de entender cómo prevenir daños por descarga electrostática (ESD). Consulte Prevención de daños por descarga electrostática.
  2. Verifique que el sitio cumpla con los requisitos descritos en Lista de verificación de preparación del sitio para enrutadores ACX710.
  3. Coloque el bastidor en su ubicación permanente, lo que permite un espacio libre adecuado para el flujo de aire y el mantenimiento, y asegúrelo a la estructura del edificio.
  4. Lea las Pautas generales del sitio, con especial atención a las pautas de elevación de chasis y componentes.
  5. Retire el enrutador de la caja de envío. Consulte Desempaquetar un enrutador ACX710.
  6. Asegúrese de que tiene las siguientes piezas y herramientas disponibles para montar el enrutador en un bastidor:

    • Correa de conexión a tierra ESD (no incluida)

    • Un par de soportes de montaje frontal (incluido)

    • Ocho tornillos para asegurar los soportes de montaje al chasis (incluido)

    • Cuatro tornillos para fijar los soportes de montaje al bastidor (no incluido)

    • Torx-T10 o destornillador de cabeza de ranura (no incluido)

    • Dos cables de alimentación con enchufes apropiados para su ubicación geográfica (incluido)

    • Cable RJ-45 y adaptador de puerto serie RJ-45 a DB-9 (no incluido)

    • Host de administración, como una computadora portátil de PC, con un puerto serie (no incluido)

Nota:

Ya no incluimos el cable de consola RJ-45 con el adaptador DB-9 como parte del paquete del dispositivo. Si el cable y el adaptador de la consola no están incluidos en el paquete del dispositivo, o si necesita otro tipo de adaptador, puede solicitar lo siguiente por separado:

  • Adaptador de RJ-45 a DB-9 (JNP-CBL-RJ45-DB9)

  • Adaptador de RJ-45 a DB-9 (JNP-CBL-RJ45-DB9)

  • Adaptador RJ-45 a USB-C (JNP-CBL-RJ45-USBC)

Si desea utilizar el adaptador RJ-45 a USB-A o RJ-45 a USB-C, debe tener un controlador de puerto COM virtual (VCP) X64 (64 bits) instalado en su PC. Consulte https://ftdichip.com/drivers/vcp-drivers/ descargar el controlador.
CAUTELA:

Si va a montar varias unidades en un bastidor, monte la unidad más pesada en la parte inferior del bastidor y monte las demás unidades desde la parte inferior del bastidor hasta la parte superior en orden decreciente del peso de las unidades.

Instalar un enrutador ACX710 en un rack

Para instalar el enrutador en un bastidor de cuatro postes:

  1. Coloque el enrutador delante del bastidor.
  2. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD del sitio.
  3. Alinee los orificios de los soportes de montaje frontal con los orificios situados en el lateral del chasis (consulte la figura 2).
    Figura 2: Instale los soportes de montaje en un enrutador Install the Mounting Brackets on an ACX710 Router ACX710
  4. Con el destornillador, fije los soportes de montaje al chasis con los tornillos de montaje.
  5. Con una persona a cada lado, sosténgalo en la parte inferior del chasis y levante con cuidado el chasis para que los soportes de montaje estén alineados con los rieles del bastidor.
  6. Deslice cuidadosamente el chasis con los soportes unidos a los rieles del rack (consulte la figura 3).
    Figura 3: Instale el enrutador ACX710 en un rack de cuatro postes Install the ACX710 Router in a Four-Post Rack
  7. Instale tornillos de montaje en cada uno de los orificios del soporte de montaje frontal alineados con el bastidor, comenzando desde la parte inferior, y apriete los tornillos.
  8. Alinee los orificios de la barra de cables con los orificios en la parte superior del soporte de montaje y apriete los tornillos para fijar la barra de cables.
    Figura 4: Instalar la barra Install the Cable Bar de cables
  9. Inspeccione visualmente la alineación del chasis.

    Si ha instalado el chasis correctamente en el bastidor, todos los tornillos de montaje de un lado del bastidor están alineados con los tornillos de montaje del lado opuesto y el enrutador está nivelado. La figura 5 muestra el enrutador completamente asegurado e instalado en un bastidor de cuatro postes.

    Figura 5: Enrutador ACX710 instalado en un rack de cuatro postes ACX710 Router Installed in a Four-Post Rack
