Chasis ACX710

Panel de administración de enrutadores ACX710

El panel de administración de los enrutadores ACX710 se encuentra en la parte frontal del enrutador junto con los puertos de interfaz. La figura 1 muestra los componentes del panel de administración en un enrutador ACX710.

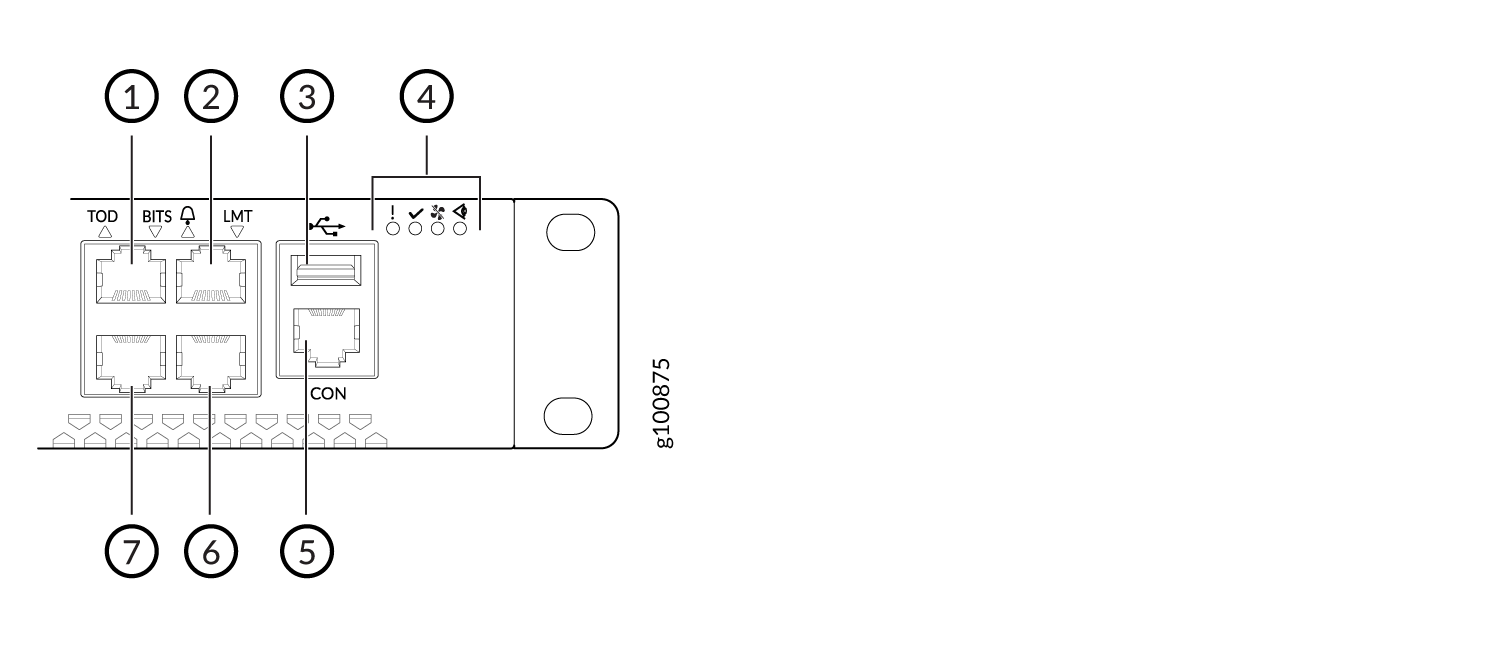

Figura 1: Componentes del panel de administración en enrutadores Technical diagram of a network interface panel with labeled ports: TOD for time sync, BITS for telecom timing, LMT for local maintenance, USB for data transfer, CON for console access, several LED indicators, and additional unlabeled ports.

Technical diagram of a network interface panel with labeled ports: TOD for time sync, BITS for telecom timing, LMT for local maintenance, USB for data transfer, CON for console access, several LED indicators, and additional unlabeled ports.

ACX710

1 — Puerto TOD (RJ-45)	5 — Puerto de consola (RJ-45)
número arábigo — Puerto de E/S (RJ-45)	6 — Puerto LMT (RJ-45)
3 — Puerto USB	7 — Puerto BITS (RJ-48C)
4 — Leds

El panel de administración de un enrutador ACX710 muestra el número de producto del enrutador y consta de los siguientes componentes:

LED de estado
Puerto RJ-45 1PPS+TOD (UIT-T G.703 Amd1) para conectarse a un dispositivo externo de hora del día (TOD). Consulte Conectar un dispositivo a la hora del día al enrutador ACX710.
Puerto de alarma RJ-45 para tres contactos de alarma de entrada y uno de salida. Consulte Conectar un enrutador ACX710 a dispositivos de alarma externos.
Puerto USB para actualizaciones de imágenes
Puerto de consola RJ-45 (CON) para conectar el dispositivo a una consola de administración o a un servidor de consola. Consulte Conectar un enrutador ACX710 a una consola de administración.
Puerto RJ-45 (LMT) para conectar el dispositivo a una red para administración fuera de banda. Consulte Conectar un enrutador ACX710 a una red para administración fuera de banda.
Puerto RJ-48C (BITS) para entrada/salida de 2,048 MHz, E1/T1 (BITS). Consulte Conexión de un dispositivo de reloj externo T1 o E1 al enrutador ACX710.

Panel de puertos de los enrutadores ACX710

El panel de puertos de un enrutador ACX710 tiene las siguientes configuraciones de puertos:

Veinticuatro puertos de 10 GbE o 1 GbE (puertos 0 a 23) que funcionan a una velocidad de 10 Gbps cuando se utilizan transceptores conectables plus de factor de forma pequeño (SFP+) o a una velocidad de 1 Gbps cuando se utilizan ópticas conectables de factor de forma pequeño (SFP). Los puertos del 0 al 15 también admiten una velocidad de 1000 Mbps cuando se utilizan ópticas SFP de tres velocidades. Los puertos 16 a 23 admiten velocidades de 100 Mbps y 1000 Mbps cuando se utiliza óptica SFP de tres velocidades.
Cuatro puertos de 100 GbE (puertos 0 a 3) que admiten transceptores quad de factor de forma pequeño conectables 28 (QSFP28). Puede canalizar estos puertos en cuatro interfaces de 25 Gbps mediante cables de conexión y configuración de canalización. Estos puertos también admiten velocidades de 40 Gbps cuando se utilizan ópticas quad de factor de forma pequeño conectable plus (QSFP+). Puede canalizar estos puertos de 40 Gbps en cuatro interfaces de 10 Gbps mediante cables de conexión y configuración de canalización.

La figura 2 muestra el panel de puertos en un enrutador ACX710.

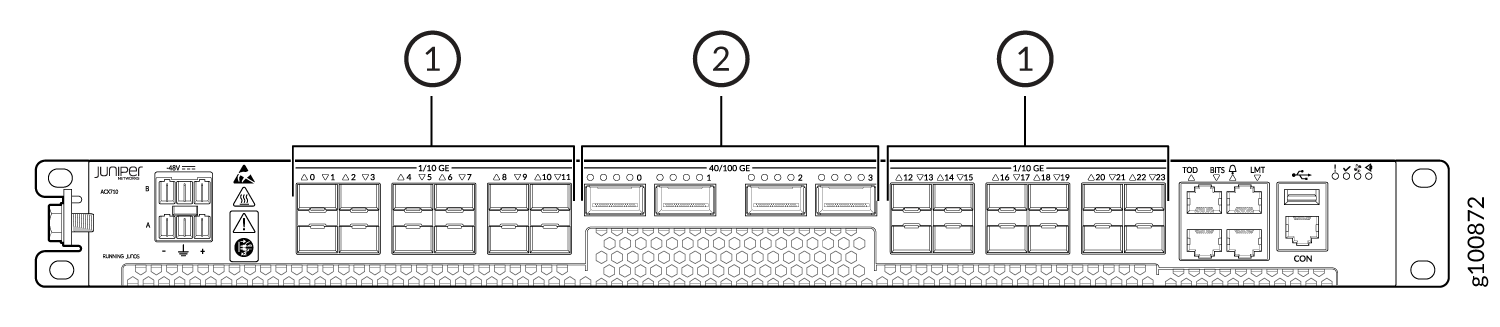

Figura 2: Panel de puerto del enrutador ACX710 Front panel of a Juniper Networks line card with 1/10 GE and 40/100 GE ports, TOD, BITS, LMT, CON, USB connectors, and status LEDs.

Front panel of a Juniper Networks line card with 1/10 GE and 40/100 GE ports, TOD, BITS, LMT, CON, USB connectors, and status LEDs.

1

—

Puertos 1GbE/10GbE (24 puertos SFP o SFP+)

número arábigo

—

Puertos de 40 GbE/100 GbE (4 puertos QSFP+ o QSFP28)

LED de estado del chasis en enrutadores ACX710

Los enrutadores ACX710 tienen cuatro LED de estado del chasis en la parte frontal del chasis.

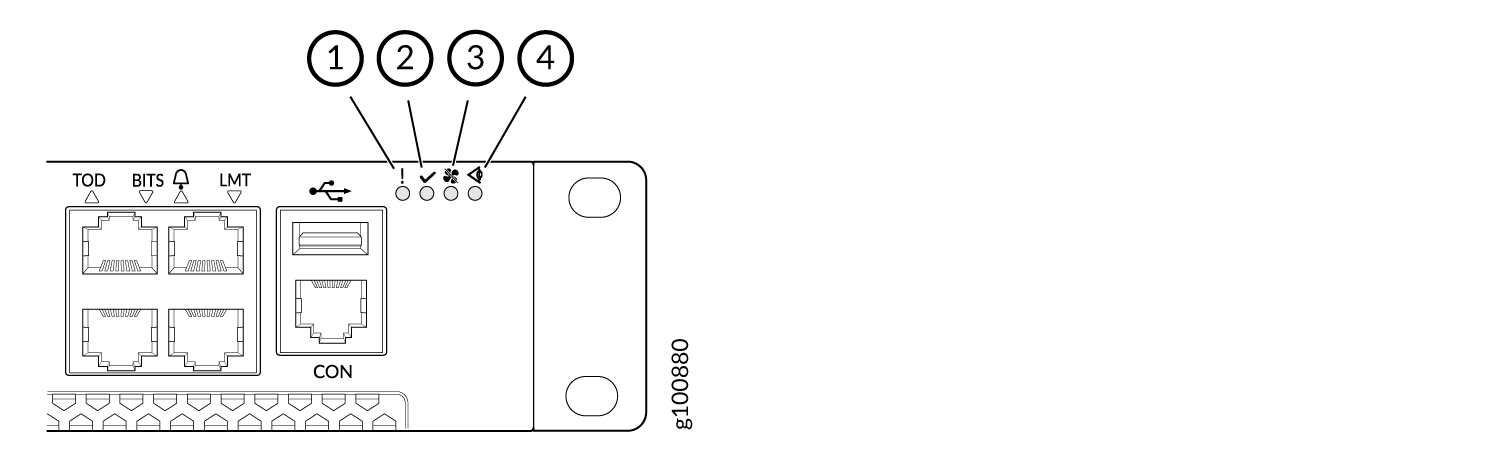

Figura 3: LED de estado del chasis en un enrutador Diagram of a network device interface panel with RJ45 ports labeled TOD, BITS, LMT, a CON port, USB port, four LED indicators, and label g100880.

Diagram of a network device interface panel with RJ45 ports labeled TOD, BITS, LMT, a CON port, USB port, four LED indicators, and label g100880.

ACX710

1 — LED de falla	3 — LED del ventilador
número arábigo — LED operativo	4 — LED de estado

La Tabla 1 describe los LED de estado del chasis en los enrutadores ACX710, sus colores y estados, y el estado que indican.

Tabla 1: LED de estado del chasis en enrutadores ACX710
Nombre	Color	Estado	Descripción
Culpa	Canchas	Apagado	El enrutador está detenido o no hay alarma.
Culpa	Rojo	Encendido constante	Se produjo un fallo de hardware importante, como una alarma de temperatura o un fallo de alimentación, y el enrutador se detuvo. Apague el enrutador colocando la toma de corriente en la posición de apagado (O) y desenchufando los cables de alimentación. Corrija cualquier problema de voltaje o temperatura del sitio, y permita que el enrutador se enfríe.
Operacional	Canchas	Apagado	El enrutador está apagado o detenido.
Operacional	Verde	Encendido constante	El enrutador está encendido o en funcionamiento.
Abanicar	Canchas	Apagado	El módulo del ventilador funciona normalmente. El sistema ha verificado que el módulo esté activado, que el flujo de aire esté en la dirección correcta y que el ventilador funcione correctamente.
Abanicar	Amarillo	Encendido constante	Se ha detectado un error en el módulo del ventilador. Reemplace la bandeja del ventilador lo antes posible. O el ventilador ha fallado o está colocado incorrectamente. Para mantener un flujo de aire adecuado a través del chasis, deje la bandeja del ventilador instalada en el chasis hasta que esté listo para reemplazarla.
Estado	Canchas	Apagado	No hay alarmas importantes o críticas en el sistema.
Estado	Amarillo	Encendido constante	Hay una alarma importante o crítica en el sistema.

LED de puerto de red en enrutadores ACX710

El color y el estado del LED del puerto de red en un enrutador ACX710 indican la actividad del vínculo y el estado de los puertos de red.

En la Tabla 2 se describe cómo interpretar el color y el estado del LED del puerto de red.

Tabla 2: LED del puerto de red en enrutadores ACX710
Color	Estado	Descripción
Apagado	Canchas	No hay ningún vínculo en el puerto.
Verde	Intermitente	Se establece un vínculo y hay actividad de vínculo.
Verde	Encendido constante	Se establece un vínculo, pero no hay actividad de vínculo.

Etiquetas de seguridad en enrutadores ACX710

El panel frontal de los enrutadores ACX710 muestra etiquetas de seguridad.

La Tabla 3 describe cómo interpretar las etiquetas de seguridad.

Tabla 3: Etiquetas de seguridad en enrutadores ACX710
Símbolo	Descripción
	Le avisa de que el dispositivo emite radiación láser visible o invisible y de que debe evitar cualquier exposición directa al rayo láser.
	Indica que debe usar una correa para la muñeca ESD para evitar daños en el equipo por descarga electrostática.
	Le avisa de la presencia de superficies calientes en el dispositivo. Tenga cuidado al manipular el dispositivo.
	Le avisa del riesgo de descarga eléctrica.
	Indica que debe tener cuidado al utilizar el dispositivo.
	Le avisa para que mantenga su distancia de las aspas del ventilador en movimiento.
	Indica que el enchufe de red debe desconectarse en caso de mal funcionamiento o cuando se deja desatendido.
