ACX2200 Pautas y requisitos del sitio
Lineamientos generales del sitio
El funcionamiento eficiente de los dispositivos requiere una planificación y un mantenimiento adecuados del sitio. También requiere un diseño adecuado del equipo, bastidor o gabinete y armario de cableado.
Para planificar y crear un entorno operativo aceptable para su dispositivo y evitar fallas en los equipos causadas por el entorno:
Mantenga el área alrededor del chasis libre de polvo y material conductor, como escamas de metal.
Siga las pautas de flujo de aire prescritas para asegurarse de que el sistema de enfriamiento funcione correctamente. Asegúrese de que el escape de otros equipos no sople en las rejillas de ventilación del dispositivo.
Siga los procedimientos prescritos de prevención de descargas electrostáticas (ESD) para evitar dañar el equipo. La descarga estática puede hacer que los componentes fallen completa o intermitentemente con el tiempo.
Instale el dispositivo en un área segura para que solo el personal autorizado pueda acceder al dispositivo.
Pautas de cableado eléctrico del sitio
La Tabla 1 describe los factores que debe considerar al planificar el cableado eléctrico en su sitio.
Debe proporcionar un entorno debidamente conectado a tierra y blindado y usar dispositivos eléctricos de supresión de sobretensiones.
AvertissementVous devez établir un environnement protégé et convenablement mis à la terre et utiliser des dispositifs de parasurtension.
Factor de cableado del sitio |
Directrices |
|---|---|
Limitaciones de señalización |
Si su sitio experimenta alguno de los siguientes problemas, consulte a expertos en supresión y blindaje de sobretensiones eléctricas:
|
Interferencia de radiofrecuencia |
Para reducir o eliminar la RFI del cableado de su sitio, haga lo siguiente:
|
Compatibilidad electromagnética |
Si su sitio es susceptible a problemas con la compatibilidad electromagnética (EMC), particularmente de rayos o transmisores de radio, busque asesoramiento experto. Las fuentes fuertes de interferencia electromagnética (EMI) pueden causar:
|
Especificaciones físicas del chasis para enrutadores ACX2200
El enrutador ACX2200 es una estructura rígida de chapa metálica que alberga los componentes de hardware. La Tabla 2 resume las especificaciones físicas del enrutador ACX2200.
Descripción |
Valor |
|---|---|
Altura |
1,75 pulg. (4,45 cm) |
Ancho |
|
Profundidad |
9,4 pulg. (24 cm) |
Peso |
7 lb (3,2 kg) |
Especificaciones ambientales del enrutador ACX2200
El enrutador debe instalarse en un bastidor o gabinete alojado en un ambiente seco, limpio, bien ventilado y con temperatura controlada.
Asegúrese de que se siguen estas pautas ambientales:
El sitio debe estar lo más libre de polvo posible, ya que el polvo puede obstruir las rejillas de ventilación y los filtros de admisión de aire, reduciendo la eficiencia del sistema de enfriamiento del enrutador.
Mantenga el flujo de aire ambiente para el funcionamiento normal del enrutador. Si el flujo de aire está bloqueado o restringido, o si el aire de admisión está demasiado caliente, el enrutador puede sobrecalentarse, lo que hace que el monitor de temperatura del enrutador apague el enrutador para proteger los componentes de hardware.
Dependiendo de la temperatura ambiente, el router puede tardar hasta 5 minutos en calentarse hasta la temperatura de funcionamiento.
La Tabla 3 proporciona las condiciones ambientales requeridas para el funcionamiento normal del enrutador.
Descripción |
Valor |
|---|---|
Altitud |
Sin degradación de rendimiento hasta 10.000 pies (3048 m) |
Humedad relativa |
Funcionamiento normal garantizado en un rango de humedad relativa del 5% al 90%, sin condensación |
Temperatura |
|
Temperatura SFP/SFP+ de grado comercial |
|
Sísmico |
Diseñado para cumplir con los requisitos de terremotos de la Zona 4 de Telcordia Technologies |
Configuración |
|
Instale el enrutador solo en áreas restringidas, como salas de equipos dedicadas y armarios para equipos, de conformidad con los artículos 110-16, 110-17 y 110-18 del Código Eléctrico Nacional, ANSI/NFPA 70.
ACX2200 Especificaciones del cable de puesta a tierra del chasis y de las lengüetas
- Especificaciones de los puntos de conexión a tierra
- Especificaciones de las terminales del cable de puesta a tierra
- Especificaciones del cable de conexión a tierra
Especificaciones de los puntos de conexión a tierra
Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar un funcionamiento adecuado, el enrutador debe estar conectado a tierra adecuadamente antes de conectar la alimentación. Para conectar a tierra los enrutadores alimentados por CC, debe conectar un cable de conexión a tierra a tierra y, a continuación, conectarlo a los puntos de conexión a tierra del chasis mediante los dos tornillos suministrados (consulte la figura 1).
Se proporcionan dos orificios roscados en la parte frontal del chasis del enrutador para conectar el enrutador a tierra. Los puntos de conexión a tierra se ajustan a tornillos SAE 10-32 de 0.5 pulgadas de largo (americano). Los puntos de conexión a tierra están espaciados a 0.625 pulgadas. (15,86 mm) centros.

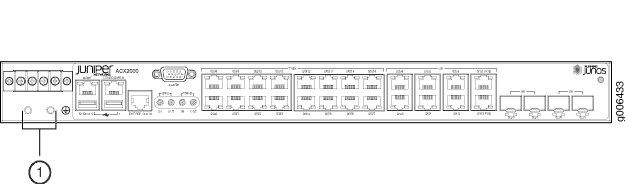

Debe instalar el ACX2200 en una ubicación de acceso restringido y asegurarse de que el chasis esté siempre conectado a tierra. El ACX2200 tiene un terminal de conexión a tierra protector de dos orificios provisto en el chasis. Consulte la figura 1. En todas las circunstancias, utilice esta conexión a tierra para conectar a tierra el chasis. Para los sistemas alimentados por CA, también debe usar el cable de conexión a tierra en el cable de alimentación de CA junto con la conexión de orejetas de conexión a tierra de dos orificios. Este sistema probado cumple o supera todos los requisitos reglamentarios EMC aplicables con el terminal de conexión a tierra de protección de dos orificios.
ACX2200
|
1
—
Puntos de conexión a tierra |
Todos los puntos de conexión a tierra desnudos al enrutador ACX2200 alimentado por CC deben limpiarse y recubrirse con una solución antioxidante antes de conectar a tierra el enrutador.
Todas las superficies del enrutador ACX2200 que no estén chapadas deben llevarse a un acabado brillante y tratarse con una solución antioxidante antes de conectar el enrutador.
Todas las superficies no conductoras del enrutador ACX2200 deben retirarse de todas las roscas y puntos de conexión para garantizar la continuidad eléctrica.
Especificaciones de las terminales del cable de puesta a tierra

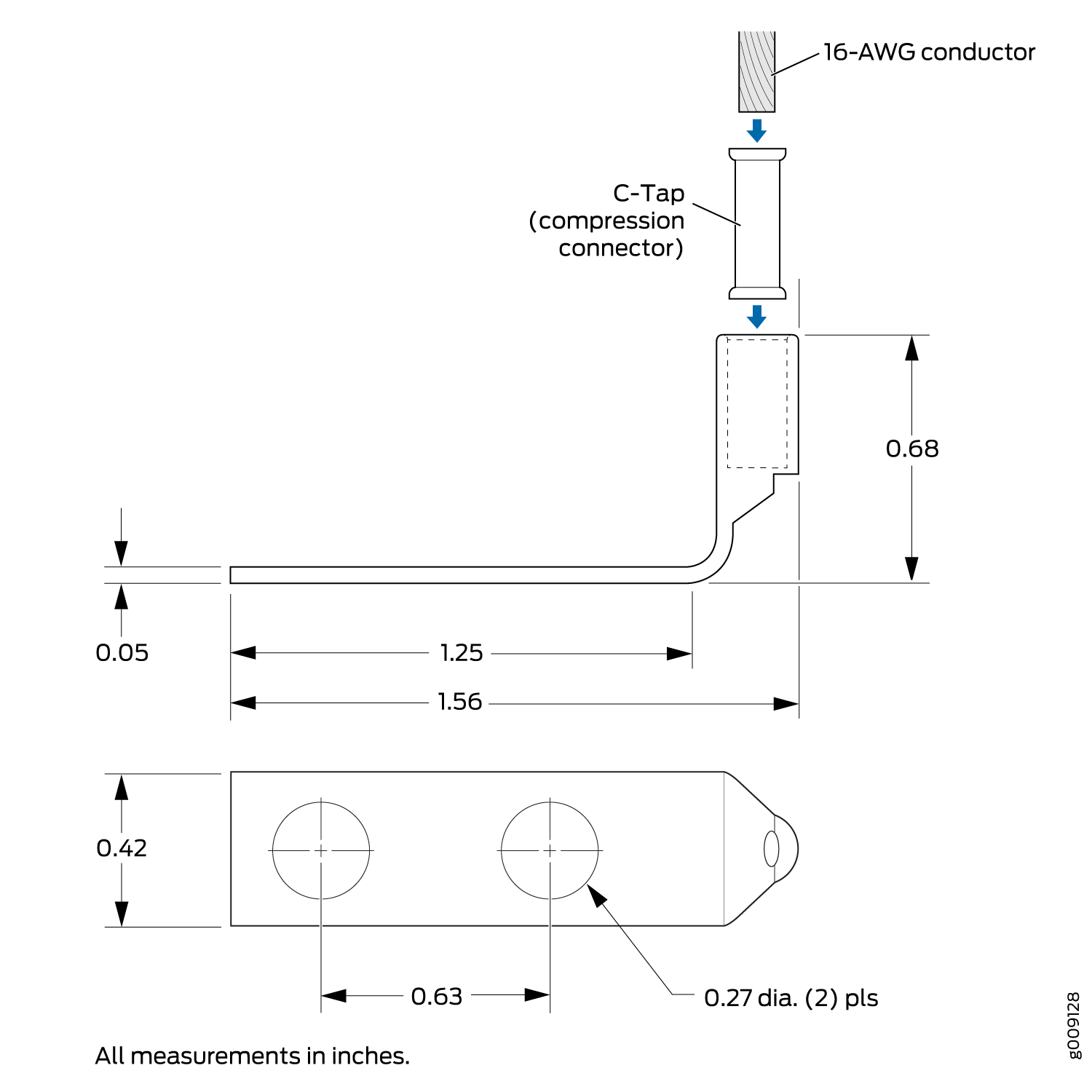

La lengüeta del cable de puesta a tierra se utiliza para asegurar el cable de conexión a tierra a los puntos de conexión a tierra en el chasis ACX alimentado por CC. La lengüeta del cable de puesta a tierra se conecta al cable de conexión a tierra (véase la figura 2) y se fija al enrutador mediante dos tornillos SAE 10–32 de 0,5 pulgadas de largo. La lengüeta y los tornillos del cable de conexión a tierra no se suministran con el enrutador.
del cable de conexión a tierra
Antes de instalar el enrutador, un electricista con licencia debe conectar una lengüeta de cable a los cables de conexión a tierra y de alimentación que usted suministre. Un cable con una lengüeta conectada incorrectamente puede dañar el enrutador.
Especificaciones del cable de conexión a tierra
Debe proporcionar un cable de conexión a tierra que cumpla con las siguientes especificaciones: 16 AWG (1,31 mm2), cable mínimo de 90 °C o según lo requiera el código local.
Ver también
Requisitos de autorización para el flujo de aire y el mantenimiento del hardware en enrutadores ACX2200

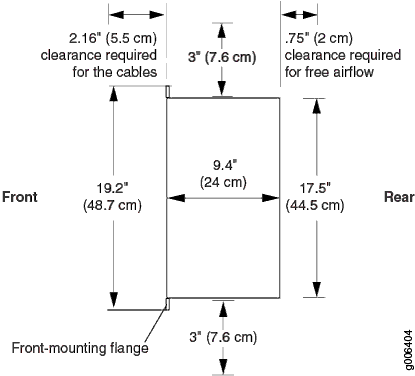

Cuando planifique el sitio de instalación, permita suficiente espacio libre alrededor del bastidor (consulte la figura 3):
Para que el personal de servicio retire e instale componentes de hardware, permita al menos 2,16 pulgadas. (5,5 cm) delante del enrutador.
El bastidor o gabinete debe tener un suministro adecuado de aire de refrigeración.
Asegúrese de que el gabinete permita que el aire de escape caliente del chasis salga del gabinete sin recircular en el enrutador.
Cuando despliegue el enrutador en entornos hostiles donde el enrutador pueda funcionar entre 131 ° F (55 ° C) y 149 ° F (65 ° C), permita un espacio de 1 unidad de bastidor (U) por encima y por debajo del enrutador.
Asegúrese de que haya un flujo de aire mínimo de 1 metro / segundo en cualquier dirección.
de espacio libre
Ver también
Requisitos del gabinete para enrutadores ACX2200
Puede montar el enrutador en un gabinete que contenga una entrada de 19. Bastidor (48,3 cm).
Los requisitos del gabinete consisten en:
Tamaño del gabinete
Requisitos de despacho
Requisitos de flujo de aire del gabinete
La Tabla 4 proporciona los requisitos y especificaciones del gabinete para el enrutador.
Requisitos del gabinete |
Directrices |
|---|---|
Tamaño del gabinete |
|
Limpieza del gabinete |
|
Requisitos de flujo de aire del gabinete |
Cuando monte el enrutador en un gabinete, asegúrese de que la ventilación a través del gabinete sea suficiente para evitar el sobrecalentamiento.
|
Ver también
Requisitos de bastidor para enrutadores ACX2200
Puede montar el enrutador en bastidores de dos o cuatro postes.
Los requisitos del bastidor consisten en:
Tipo de bastidor
Espaciado entre orificios del soporte de montaje
Tamaño y resistencia del rack
Conexión de rack a la estructura del edificio
La Tabla 5 proporciona los requisitos y especificaciones del rack para el enrutador.
Requisitos de bastidor |
Directrices |
|---|---|
Tipo de bastidor |
Utilice un bastidor de dos postes o uno de cuatro postes. Puede montar el enrutador en cualquier bastidor de dos o cuatro postes que proporcione orificios de soporte o patrones de orificios espaciados en incrementos de 1 U (1,75 pulg. o 4,45 cm) y que cumpla los requisitos de tamaño y resistencia para soportar el peso. Una U es la unidad de rack estándar definida en Gabinetes, bastidores, paneles y equipos asociados (número de documento EIA-310-D) publicado por la Asociación de la Industria Electrónica (http://www.eia.org). El bastidor debe cumplir los requisitos de resistencia para soportar el peso del chasis. |
Espaciado entre orificios del soporte de montaje |
Los orificios de los soportes de montaje están espaciados a 1 U (1,75 pulg. o 4,45 cm) para que el enrutador se pueda montar en cualquier bastidor que proporcione orificios espaciados a esa distancia. |
Tamaño y resistencia del rack |
|
Conexión de rack a la estructura del edificio |
|
Con cada enrutador se suministra un par de soportes de montaje para montar el enrutador en dos postes de un bastidor. Para montar el enrutador en cuatro postes de un bastidor o gabinete, puede solicitar un kit de montaje en bastidor de cuatro postes por separado.
