그룹 VPNv2 서버 클러스터
그룹 VPNv2 서버 클러스터는 GCKS(Group Controller/Key Server) 중복을 지원하기 때문에 전체 그룹 VPN 네트워크에 대한 단일 장애 지점(single point of failure)이 없습니다.
Understanding Group VPNv2 Server Clusters
GDOI(Group Domain of Interpretation) 프로토콜에서 그룹 컨트롤러/키 서버(GCKS)는 그룹 VPN 보안 연결(SAS)을 관리하고 암호화 키를 생성하고 그룹 구성원에 배포합니다. 그룹 멤버는 GCKS에서 제공하는 그룹 SAS와 키를 기반으로 트래픽을 암호화합니다. GCKS에 장애가 발생하면 그룹 멤버가 키를 등록하거나 획득할 수 없습니다. Group VPNv2 서버 클러스터는 GCKS 중복을 지원하기 때문에 전체 그룹 VPN 네트워크에 대한 단일 장애 지점(single point of failure)이 없습니다. 그룹 VPNv2 서버 클러스터는 로드 밸런싱, 확장 및 링크 리던던시를 제공할 수도 있습니다.
그룹 VPNv2는 SRX300, SRX320, SRX340, SRX345, SRX550HM, SRX1500, SRX4100, SRX4200 및 SRX4600 디바이스 및 vSRX 인스턴스에서 지원됩니다. Group VPNv2 서버 클러스터의 모든 서버는 SRX 시리즈 디바이스 또는 네트워크 인스턴스에서 vSRX 수 있어야 합니다. 그룹 VPNv2 서버 클러스터는 주니퍼 네트웍스 전용 솔루션으로, 다른 벤더의 GCKS와의 상호 운영성이 없습니다.
루트 서버 및 하위 서버
그룹 VPNv2 서버 클러스터는 최대 4개의 서브 서버로 구성된 하나의 루트 서버로 구성됩니다. 클러스터의 모든 서버는 그룹 VPNv2 멤버로 배포되는 동일한 SA 및 암호화 키를 공유합니다. 클러스터의 서버는 에 표시된와 같이 여러 사이트에 위치할 수 그림 1 있습니다.

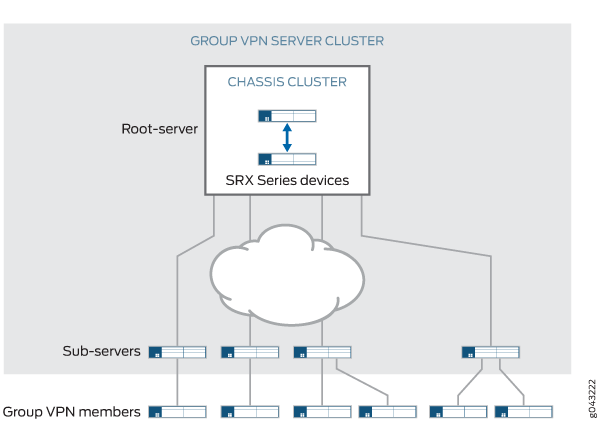

그림 1: 그룹 VPNv2 서버 클러스터
클러스터의 서버 간 메시지는 SAS에 의해 암호화되고 IKE(Internet Key Exchange) 인증됩니다. 루트 서버는 암호화 키를 생성하여 하위 서버로 배포하는 업무를 담당합니다. 책임이 있기 때문에 루트 서버를 섀시 클러스터로 구성하는 것이 좋습니다. 서브 서버는 단일 장치로, 섀시 클러스터가 될 수 없습니다. 서브 서버 간의 직접 링크는 필요하지는 않습니다. 비록 서브 서버는 루트 서버에 연결할 수 있어야 합니다.
서브 서버가 루트 서버로 연결되지 않는 경우 그룹 구성원의 하위 서버에 대한 추가 연결이 허용되지 않습니다. 그리고 SAS는 삭제됩니다. 따라서 각 서브 서버를 루트 서버에 연결하는 데 다른 링크를 사용하는 것이 좋습니다.
그룹 VPNv2 서버 클러스터는 [ ] 계층 수준에서 명령문으로 server-clusteredit security group-vpn server group-name 구성됩니다. 클러스터의 각 서버에 대해 다음 값을 구성해야 합니다.
서버 역할—또는
root-serversub-server를 지정합니다. 해당 서버는 여러 Group VPNv2 서버 클러스터에 구성될 수 있지만 모든 클러스터에서 동일한 서버 역할을 하게 됩니다. 한 그룹의 루트 서버 역할과 다른 그룹의 하위 서버 역할로 서버를 구성할 수 없습니다.Group VPNv2 서버 클러스터에 대해 항상 하나의 루트 서버만 있어야 합니다.
IKE(Internet Key Exchange) 게이트웨이—[ ] 계층 IKE(Internet Key Exchange) 게이트웨이의 이름을
edit security group-vpn server ike지정합니다. 루트 서버의 경우 IKE(Internet Key Exchange) 게이트웨이는 클러스터의 하위 서버가 되어야 합니다. 최대 4개의 서브 서버를 지정할 수 있습니다. 서브 서버의 경우 IKE(Internet Key Exchange) 게이트웨이는 루트 서버가 되어야 합니다.루트 서버와 하위 서버는 함께 구성되어야 합니다. 동적(미지정) IP 주소에 대해 구성할
dead-peer-detection always-send수 없습니다. 그룹 멤버는 데드 피어 감지로 구성되지 않습니다.
Group VPNv2 구성은 해당 그룹의 각 하위 서버에서 동일해야 합니다.
Group VPNv2 서버 클러스터의 각 서브 서버는 구성원을 등록 및 삭제하기 위한 일반 GCKS로 작동됩니다. 회원 등록에 성공하면 등록 서버는 회원에게 업데이트를 전송할 책임이 있습니다. 특정 그룹의 경우 각 하위 서버에서 허용할 수 있는 그룹 VPNv2 멤버의 최대 개수를 구성할 수 있습니다. 이 수는 클러스터의 모든 하위 서버에서 동일해야 합니다. 서브 서버는 구성된 최대 그룹 VPNv2 멤버 수에 도달하면 새 멤버가 등록 요청에 응답하는 데 그치지 않습니다. 을 로드 밸런싱 참조합니다.
서버 클러스터에 그룹 멤버 등록
그룹 멤버는 해당 그룹에 대해 Group VPNv2 서버 클러스터의 모든 서버에 등록할 수 있습니다. 그러나 구성원은 루트 서버가 아닌 서브 서버에만 연결하는 것이 좋습니다. 각 그룹 구성원에 최대 4개의 서버 주소를 구성할 수 있습니다. 그룹 멤버에 구성된 서버 주소는 다를 수 있습니다. 아래 예제에서 그룹 멤버 A는 서브 서버 1~4에 대해 구성되는 반면, 하위 서버용인 B는 4와 3으로 구성됩니다.
그룹 멤버 A: |
그룹 멤버 B: |
|
서버 주소: |
하위 서버 1 하위 서버 2 하위 서버 3 하위 서버 4 |
하위 서버 4 하위 서버 3 |
서버 주소가 멤버에서 구성되는 순서는 중요합니다. 그룹 멤버가 최초로 구성된 서버에 등록을 시도합니다. 구성된 서버에 대한 등록에 성공하지 못하면 그룹 멤버가 다음 구성된 서버에 등록합니다.
Group VPNv2 서버 클러스터의 각 서버는 구성원을 등록 및 삭제하기 위한 일반 GCKS로 작동됩니다. 등록 서버는 성공적으로 등록할 경우 거래소를 통해 회원에게 업데이트를 전송할 groupkey-push 책임이 있습니다. 특정 그룹의 경우 각 서버에서 허용할 수 있는 최대 그룹 구성원 수를 구성할 수 있습니다. 그러나 이 수는 해당 그룹에 대한 클러스터의 모든 서버에서 동일해야 합니다. 구성된 최대 그룹 구성원 수에 도달하면 서버가 새 구성원의 등록 요청에 응답하는 것이 중지됩니다. 추가 로드 밸런싱 정보는 를 참조하십시오.
데드 피어 감지
Group VPNv2 서버 클러스터의 피어 서버 가용성을 확인하려면 클러스터의 각 서버가 피어로 송신하는 IPsec 트래픽이 있는지 여부에 관계없이 DPD(Dead Peer Detection) 요청을 전송하도록 구성해야 합니다. 이는 [ ] 계층 수준에서의 dead-peer-detection always-sendedit security group-vpn server ike gateway gateway-name 명령문으로 구성됩니다.
Group VPNv2 서버 클러스터의 활성 서버는 서버 클러스터에 구성된 IKE(Internet Key Exchange) 게이트웨이로 DPD 프로브를 전송합니다. 여러 그룹이 동일한 피어 서버 및 게이트웨이 구성을 공유할 수 있기 때문에 DPD를 그룹에 IKE(Internet Key Exchange) 수 없습니다. DPD가 서버 다운을 감지하면 해당 서버가 IKE(Internet Key Exchange) SA가 삭제됩니다. 모든 그룹이 서버를 비활성으로 표시하고 서버에 대한 DPD는 중지됩니다.
DPD는 그룹 구성원의 IKE(Internet Key Exchange) 게이트웨이에 구성할 수 없습니다.
DPD가 루트 서버를 비활성으로 마킹하면 하위 서버는 새로운 그룹 멤버 요청에 대한 응답을 중지 하지만 현재 그룹 구성원에 대한 기존 SAS는 활성 상태로 유지됩니다. 비활성 하위 서버는 SAS가 여전히 유효하고 그룹 멤버가 기존 SAS를 계속 사용할 수 있기 때문에 그룹 구성원에게 삭제를 전송하지 않습니다.
피어 IKE(Internet Key Exchange) 동안 SA가 만료되면 DPD는 SA IKE(Internet Key Exchange) 트리거합니다. 루트 서버와 서브 서버 모두 DPD를 통해 IKE(Internet Key Exchange) SAS를 트리거할 수 있기 때문에 동시 협상은 여러 SAS의 IKE(Internet Key Exchange) 수 있습니다. 이 경우 서버 클러스터 기능에 영향을 미칠 것으로 예상되지 않습니다.
로드 밸런싱
Group VPNv2 서버 클러스터의 로드 밸런싱은 그룹에 대한 올바른 값을 구성하여 member-threshold 달성할 수 있습니다. 서버에 등록된 멤버 수가 가치를 초과하면 해당 서버에 대한 후속 회원 등록이 member-threshold 거부됩니다. 멤버 등록은 아직 도달하지 않은 서버에 도달할 때까지 그룹 멤버에서 구성된 다음 서버로 member-threshold 장애가 발생합니다.
다음 구성에는 두 가지 제한이 member-threshold 있습니다.
해당 그룹의 경우, 루트 서버와 그룹 서버 클러스터의 모든 하위 서버상에서 동일한 값을
member-threshold구성해야 합니다. 그룹 내 총 구성원 수가 구성된 값을 초과하면 새 구성원에 의해 시작된 등록이member-thresholdgroupkey-pull거부됩니다(서버는 응답을 전송하지 않습니다).서버는 여러 그룹의 구성원을 지원할 수 있습니다. 각 서버에는 지원할 수 있는 최대 그룹 구성원 수가 있습니다. 서버가 지원할 수 있는 최대 멤버 수에 도달하면 새 구성원이 시작한 등록은 특정 그룹의 값에 도달하지 않은 경우에도
groupkey-pullmember-threshold거부됩니다.
클러스터에 있는 서버 간 구성원 동기화가 없습니다. 루트 서버는 서브 서버의 등록된 멤버 수에 대한 정보가 없습니다. 각 서브 서버는 자체 등록된 멤버만 표시될 수 있습니다.
참조
이해 그룹 VPNv2 서버 클러스터 제한
그룹 VPNv2는 SRX300, SRX320, SRX340, SRX345, SRX550HM, SRX1500, SRX4100, SRX4200 및 SRX4600 디바이스 및 vSRX 인스턴스에서 지원됩니다. Group VPNv2 서버 클러스터를 구성할 때 다음 경고를 참고하십시오.
인증서 인증은 서버 인증을 지원하지 않습니다. 사전 공유 키만 구성할 수 있습니다.
Group VPNv2 서버 클러스터에는 서버 간에 구성 동기화가 없습니다.
Group VPNv2 서버 클러스터를 활성화할 때 먼저 루트 서버와 하위 서버에서 구성을 수행해야 합니다. 구성이 서버 간 수동으로 동기화될 때까지 구성 변경 시 트래픽 손실이 예상될 수 있습니다.
특정 코너의 경우, Group VPNv2 멤버의 SAS는 동기화되지 않습니다. 그룹 VPN 멤버는 거래소를 통해 새로운 키를 사용 하여 SAS를 동기화할 수
groupkey-pull있습니다. 속도 복구를 지원하기 위해 그룹 VPNv2 구성원의 SAS 또는 명령어를 수동으로clear security group-vpn member ipsec security-associationsclear security group-vpn member group지우는 것이 가능합니다.Group VPNv2 서버 클러스터는 ISSU를 지원하지 않습니다.
Group VPNv2 구성원의 등록 동안 마지막 메시지가 손실되는 경우, 서버는 멤버가 서버 클러스터의 다음 서버에 장애가 발생 경우에도 해당 멤버를 등록 멤버로 고려할
groupkey-pull수 있습니다. 이 경우 동일한 구성원이 여러 서버에 등록된 것으로 나타날 수 있습니다. 모든 서버의 총 구성원 임계치가 구축된 멤버 수와 같을 경우 후속 그룹 멤버가 등록에 실패할 수 있습니다.
루트 서버의 섀시 클러스터 작업을 위한 다음 경고를 참고하십시오.
통계는 보존하지 않습니다.
협상 데이터나 상태가 저장되지 않습니다. 루트 서버 섀시 클러스터 장애 조치가 협상 중에 발생하면, 장애 조치 이후 협상이
groupkey-pullgroupkey-push재시작되지 않습니다.암호화 키 재키가 실행되는 동안 루트 서버의 섀시 클러스터 노드가 모두 다운되는 경우 일부 그룹 VPNv2 멤버는 새 키를 수신할 수 있는 반면 다른 구성원은 그렇지 않습니다. 트래픽이 영향을 미칠 수 있습니다. 또는 명령어가 있는 Group VPNv2 구성원에서 SAS를 수동으로 지우면 루트 서버에 도달하면 복구 속도를 향상할
clear security group-vpn member ipsec security-associationsclear security group-vpn member group수 있습니다.대규모 환경에서는 루트 서버의 RG0 장애 조치에 시간이 걸릴 수 있습니다. 서브 서버의 DPD 간격 및 임계값이 작은 값으로 구성되면 RG0 장애가 발생하면 하위 서버가 RG0 장애가 발생하면 루트 서버가 비활성으로 마킹될 수 있습니다. 트래픽이 영향을 미칠 수 있습니다. DPD IKE(Internet Key Exchange) 150초 이상의 서브 서버용 IKE(Internet Key Exchange) 게이트웨이를
interval*threshold구성하는 것이 좋습니다.
Understanding Group VPNv2 Server Cluster Messages
그룹 VPNv2는 SRX300, SRX320, SRX340, SRX345, SRX550HM, SRX1500, SRX4100, SRX4200 및 SRX4600 디바이스 및 vSRX 인스턴스에서 지원됩니다. 그룹 VPNv2 서버 클러스터의 서버 간 모든 메시지는 SA(IKE(Internet Key Exchange) 보안 연결)를 통해 암호화 및 인증됩니다. 각 서브 서버는 루트 IKE(Internet Key Exchange) SA를 실행합니다. 이러한 IKE(Internet Key Exchange) 서버 간에 메시지를 교환하기 전에 SA를 설정해야 합니다.

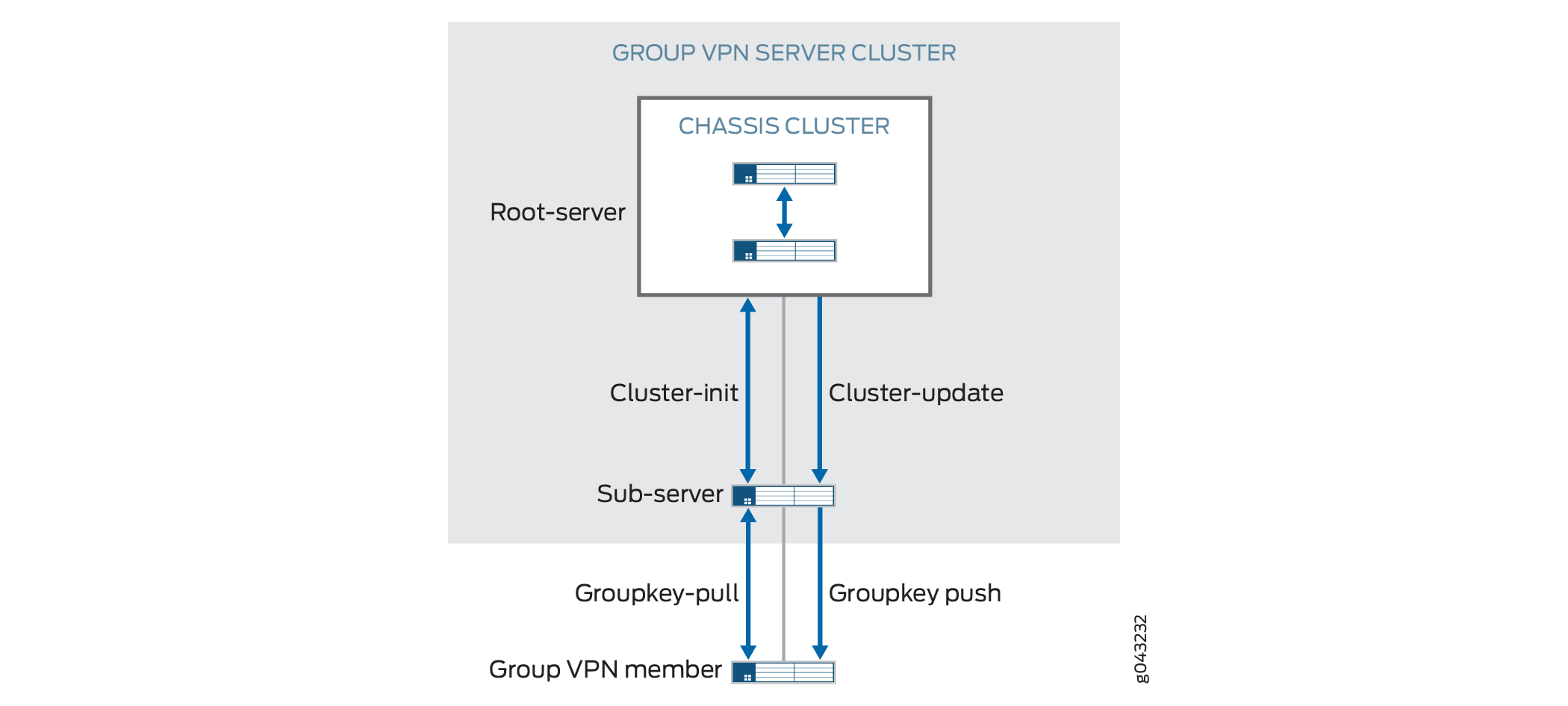

이 섹션에서는 루트 서버와 하위 서버 간에 교환된 메시지에 대해 설명합니다.
클러스터-Init 교환
서브 서버는 SA 및 암호화 키 정보를 얻기 위해 클러스터 초기화() 루트 서버와 cluster-init 교환을 실행합니다. 루트 서버는 거래소를 통해 하위 서버로 현재 SA 정보를 전송하여 cluster-init 대응합니다.
그런 다음, 하위 서버는 거래소를 통해 Group VPNv2 멤버의 등록 요청에 응답할 groupkey-pull 수 있습니다. 교환을 통해 그룹 VPNv2 구성원이 하위 서버에서 그룹이 공유하는 SAS와 키를 요청할 groupkey-pull 수 있습니다.
하위 서버는 다음 시 루트 서버와의 cluster-init 교환을 시작합니다.
루트 서버는 비활성으로 간주됩니다. 이는 루트 서버의 최초 가정 상태입니다. 루트 서버와 IKE(Internet Key Exchange) SA가 없는 경우, 서브 서버는 루트 서버를 통해 IKE(Internet Key Exchange) SA를 시작됩니다. 교환에 성공하면 서브 서버는 SAS에 대한 정보를 획득하고
cluster-init루트 서버를 활성으로 마킹합니다.SA의 소프트 수명이 만료되었습니다.
모든
cluster-updateSAS를 삭제하기 위해 메시지가 수신됩니다.그룹 구성이 변경됩니다.
거래소에 장애가 발생하면 서브 서버가 5초마다 루트 서버와의 cluster-init 교환을 재시작합니다.
클러스터 업데이트 메시지
교환은 그룹 컨트롤러/키 서버(GCKS)가 기존 그룹 SAS가 만료되기 전에 그룹 SAS와 키를 회원에게 전송하고 그룹 멤버십을 업데이트할 수 있는 단일 키 groupkey-push 메시지입니다. Rekey 메시지는 GCKS에서 회원에게 전송하는 원치 않는 메시지입니다.
SA에 대한 새로운 암호화 키를 생성하면 루트 서버는 메시지를 통해 모든 활성 서브 서버로 SA 업데이트를 cluster-update 전송합니다. 루트 서버에서 수신된 서브 서버는 새 SA를 설치하고 등록된 그룹 구성원을 통해 새로운 SA 정보를 cluster-updategroupkey-push 전송합니다.
루트 서버에서 보낸 메시지는 하위 서버에서 확인을 cluster-update 요구합니다. 하위 서버에서 수신된 Acknowledgement가 없는 경우, 루트 서버가 구성된 재전신 cluster-update 기간(기본값은 10초)에서 재전신합니다. DPD(Dead Peer Detection)가 하위 서버를 사용할 수 없음을 표시하는 경우 루트 서버는 재전신하지 않습니다. 서브 서버가 A를 받은 후 SA 정보 업데이트에 실패하면 cluster-update ACK(Acknowledgement)를 전송하지 못하고 루트 서버가 메시지를 다시 cluster-update 전송합니다.
새로운 SA가 루트 서버에서 수신되기 전에 SA의 소프트 수명이 만료되는 경우, 서브 서버는 루트 서버로 메시지를 보내 모든 SA를 얻게 하며 새 업데이트가 나설 때까지 멤버에게 메시지를 cluster-initgroupkey-push 전송하지 않습니다. SA의 하드 수명이 새 SA를 받기 전에 서브 서버에서 만료되면 서브 서버는 루트 서버를 비활성으로 표시하고 등록된 모든 그룹 구성원을 삭제하며 계속해서 루트 서버로 메시지를 cluster-init 전송합니다.
SA 또는 그룹 구성원을 삭제하기 위해 메시지가 전송될 수 있습니다. 이는 명령 또는 구성 변경의 결과일 cluster-updateclear 수 있습니다. 서브 서버가 SA 삭제에 대한 메시지를 수신하면 그룹 구성원에게 삭제 메시지를 보내고 해당 cluster-updategroupkey-push SA를 삭제합니다. 그룹의 모든 SAS가 삭제되면 서브 서버는 루트 서버와의 cluster-init 교환을 개시합니다. 등록된 구성원이 모두 삭제되면 하위 서버는 로컬에 등록된 모든 멤버를 삭제합니다.
그룹 VPNv2 서버 클러스터를 통해 구성 변경 이해
그룹 VPNv2는 SRX300, SRX320, SRX340, SRX345, SRX550HM, SRX1500, SRX4100, SRX4200 및 SRX4600 디바이스 및 vSRX 인스턴스에서 지원됩니다. 새로운 암호화 키와 보안 연결(SAS)을 변경하는 구성 변경이 있을 경우 그룹 VPNv2 서버 클러스터는 독립형 Group VPNv2 서버와는 다릅니다. 루트 서버는 메시지를 통해 SA 업데이트 또는 deleles를 서브 서버로 cluster-update 전송합니다. 그런 다음 서브 서버는 groupkey-push 회원에게 메시지를 전송합니다. 하위 서버는 루트 서버에서 삭제 메시지를 먼저 수신하지 않고는 그룹 구성원에게 삭제 메시지를 보낼 수 없습니다.
모든 구성 변경은 루트 서버상에서 먼저, 하위 서버상에서 이루어질 수 있어야 그룹 구성원이 예상대로 업데이트 또는 deleles를 수신할 수 있도록 보장해야 합니다. Group VPNv2 서버 클러스터의 서버 간에 구성이 동기화될 때까지 트래픽 손실이 예상될 수 있습니다.
표 1 그룹 VPNv2 서버에 대한 다양한 구성 변경의 영향을 설명하고 있습니다.
구성 변경 |
독립 실행 그룹 VPNv2 서버 작업 |
그룹 VPNv2 서버 클러스터 작업 |
|
|---|---|---|---|
루트 서버 |
하위 서버 |
||
변경 IKE(Internet Key Exchange) 제안, 정책 또는 게이트웨이 |
영향을 받는 IKE(Internet Key Exchange) SA를 삭제합니다. 제안IKE(Internet Key Exchange) 정책 또는 게이트웨이 삭제의 경우 영향을 받는 게이트웨이에 등록된 멤버를 삭제합니다. |
||
IPsec 제안 변경 |
트래픽 암호화 키(TEK) 리키 후에 변경이 적용됩니다. |
||
그룹 변경: |
|||
그룹 이름 삭제 |
그룹 구성원에게 "모든 삭제"를 전송합니다. 그룹 내 IKE(Internet Key Exchange) 모든 SAS를 삭제합니다. 그룹 내 모든 키를 즉시 삭제합니다. 그룹에 등록된 모든 구성원을 삭제합니다. |
하위 서버에 "모든 삭제"를 전송합니다. 그룹 내 모든 키를 즉시 삭제합니다. 비활성으로 모든 동료를 마킹합니다. SAS에 대한 서브 서버 IKE(Internet Key Exchange) 삭제합니다. SAS의 모든 회원 IKE(Internet Key Exchange) 삭제합니다. |
SAS의 모든 회원 IKE(Internet Key Exchange) 삭제합니다. 그룹 내 모든 키를 즉시 삭제합니다. 그룹에 등록된 모든 구성원을 삭제합니다. 비활성 마크 피어(Mark Peer) SAS에 대한 IKE(Internet Key Exchange) 삭제합니다. |
변경 ID |
모든 구성원에게 "모든 삭제"를 전송합니다. 그룹 내 IKE(Internet Key Exchange) 모든 SAS를 삭제합니다. 그룹 내 모든 키를 즉시 삭제합니다. 그룹에 등록된 모든 구성원을 삭제합니다. 구성에 따라 새 키를 생성합니다. |
하위 서버에 "모든 삭제"를 전송합니다. 그룹의 모든 IKE(Internet Key Exchange) SAS를 삭제합니다. 그룹 내 모든 키를 즉시 삭제합니다. 비활성으로 모든 동료를 마킹합니다. SAS와 함께 모든 IKE(Internet Key Exchange) 삭제합니다. 구성에 따라 새 키를 생성합니다. |
그룹의 모든 IKE(Internet Key Exchange) SAS를 삭제합니다. 그룹 내 모든 키를 즉시 삭제합니다. 그룹에 등록된 모든 구성원을 삭제합니다. 비활성 마크 피어(Mark Peer) SAS에 대한 IKE(Internet Key Exchange) 삭제합니다. 새로운 |
게이트웨이 IKE(Internet Key Exchange) 추가 또는 삭제 |
추가 내용은 변경하지 않습니다. 삭제하려면 영향을 받는 IKE(Internet Key Exchange) SA 및 등록 멤버를 삭제합니다. |
||
리플레이 방지 시간 창 추가 또는 변경 |
TEK 리키(rekey) 후에 새로운 가치가 적용됩니다. |
||
다시 보기 방지를 추가하거나 변경하지 않습니다. |
TEK 리키(rekey) 후에 새로운 가치가 적용됩니다. |
||
서버 멤버 통신 변경: |
|||
추가 |
등록된 모든 회원을 삭제합니다. 키 암호화 키(KEK) SA를 생성합니다. |
KEK SA를 생성합니다. 서브 서버로 새로운 KEK SA를 전송합니다. SAS의 모든 회원 IKE(Internet Key Exchange) 삭제합니다. |
등록된 모든 회원을 삭제합니다. |
변화 |
KEK Rekey 이후 새로운 가치는 영향을 미치게 됩니다. |
||
삭제 |
삭제를 보내 모든 KEK SAS를 삭제합니다. KEK SA 삭제. |
서브 서버로 삭제를 전송합니다. KEK SA 삭제. SAS의 모든 회원 IKE(Internet Key Exchange) 삭제합니다. |
KEK SA 삭제. |
IPsec SA: |
|||
추가 |
새로운 TEK SA를 생성합니다. 구성원에 대한 새로운 TEK SA를 업데이트합니다. |
새로운 TEK SA를 생성합니다. 서브 서버로 새로운 TEK SA를 전송합니다. |
아무 조치도 취하지 않습니다. |
변화 |
TEK 리키(TEK Rekey) 이후에 새로운 가치가 적용됩니다. 만약 일치 정책이 변경되면, 멤버가 이 구성이 제거되었다는 것을 명시적으로 통보해야 하기 때문에 현재 TEK가 즉시 제거되고 Groupkey-push를 삭제합니다. |
일치되는 정책이 변경되는 경우 서브 서버로 삭제를 전송합니다. TEK를 즉시 삭제하십시오. |
일치 정책이 변경되는 경우 TEK를 즉시 삭제합니다. |
삭제 |
TEK를 즉시 삭제하십시오. 삭제를 보내서 이 TEK SA를 삭제합니다. |
서브 서버로 삭제를 전송합니다. TEK를 즉시 삭제하십시오. |
TEK를 즉시 삭제하십시오. |
표 2 그룹 VPNv2 서버 클러스터 구성 변경의 영향을 설명하고 있습니다.
서버 클러스터에는 항상 하나의 루트 서버만 있어야 합니다.
서버 클러스터 구성 변경 |
그룹 VPNv2 서버 클러스터 |
|
|---|---|---|
루트 서버 |
하위 서버 |
|
IKE(Internet Key Exchange), 정책 또는 게이트웨이(클러스터 피어) |
추가적으로 변경된 것은 없습니다. 변경 또는 삭제의 경우 영향을 받는 피어에 IKE(Internet Key Exchange) SA를 삭제합니다. |
|
서버 클러스터: |
||
추가 |
없음 |
그룹 구성원에게 "모든 삭제"를 전송합니다. 그룹의 모든 IKE(Internet Key Exchange) SAS를 삭제합니다. 그룹에서 모든 TEK 및 KEK를 즉시 삭제합니다. 그룹에 등록된 모든 구성원을 삭제합니다. 루트 |
역할 변경 서버 클러스터에는 항상 하나의 루트 서버만 있어야 합니다. |
하위 서버에 "모든 삭제"를 전송합니다. 그룹의 모든 IKE(Internet Key Exchange) SAS를 삭제합니다. 그룹에서 모든 TEK 및 KEK를 즉시 삭제합니다. 비활성으로 모든 동료를 마킹합니다. SAS와 함께 모든 IKE(Internet Key Exchange) 삭제합니다. 루트 |
Rekey TEK. Rekey KEK. 서브 서버로 새 키를 전송합니다. 회원에게 새 키를 전송합니다. |
피어 추가 |
없음 |
|
피어 삭제 |
비활성 마크 피어(Mark Peer) SA를 위한 IKE(Internet Key Exchange) 피어링. |
비활성 마크 피어(Mark Peer) Clear KEK. Clear TEK. SA를 위한 IKE(Internet Key Exchange) 피어링. |
변경 재전기 기간 |
없음 |
|
서버 클러스터 삭제 |
하위 서버에 "모든 삭제"를 전송합니다. 그룹에서 모든 TEK 및 KEK를 즉시 삭제합니다. 비활성으로 모든 동료를 마킹합니다. SAS와 함께 모든 IKE(Internet Key Exchange) 삭제합니다. 구성에 따라 새로운 TEK 및 KEK를 생성합니다. |
그룹의 모든 IKE(Internet Key Exchange) SAS를 삭제합니다. 그룹에서 모든 TEK 및 KEK를 즉시 삭제합니다. 그룹에 등록된 모든 구성원을 삭제합니다. 비활성 마크 피어(Mark Peer) SAS에 대한 IKE(Internet Key Exchange) 삭제합니다. 구성에 따라 새로운 TEK 및 KEK를 생성합니다. |
독립형 그룹 VPNv2 서버로 그룹 VPNv2 서버 클러스터 마이그레이션
그룹 VPNv2는 SRX300, SRX320, SRX340, SRX345, SRX550HM, SRX1500, SRX4100, SRX4200 및 SRX4600 디바이스 및 vSRX 인스턴스에서 지원됩니다. 이 섹션에서는 독립형 Group VPNv2 서버를 그룹 VPNv2 서버 클러스터로 마이그레이션하는 방법을 설명합니다.
독립형 Group VPNv2 서버를 루트 서버로 마이그레이션하려면:
루트 서버는 섀시 클러스터로 구성하는 것이 좋습니다.
Group VPNv2 서버 클러스터에 서브 서버를 추가하기 위해 다음을 제공합니다.
루트 서버에서는 그룹 VPNv2 서버 IKE(Internet Key Exchange) 서버 클러스터 및 IKE(Internet Key Exchange) 게이트웨이를 모두 구성합니다. SAS와 기존 멤버 트래픽은 영향을 미치지 않습니다.
하위 서버에서 서버 클러스터를 구성합니다. Group VPNv2 구성은 클러스터의 각 서버에서 동일해야 합니다. 이 경우 Group VPNv2 서버 IKE(Internet Key Exchange) 게이트웨이, 클러스터의 서버 역할 및 서버 클러스터는 게이트웨이 IKE(Internet Key Exchange) 있습니다. 하위 서버에서 클러스터에 구성된 서버 역할은 에 있어야
sub-server합니다. 그룹 VPNv2 서버 IKE(Internet Key Exchange) 루트 서버를 위한 IKE(Internet Key Exchange) 클러스터 게이트웨이를 구성합니다.
Group VPNv2 서버 클러스터에서 서브 서버를 삭제하려면 다음을 제공합니다.
루트 서버에서 Group VPNv2 서버 IKE(Internet Key Exchange) 서브 서버의 게이트웨이 구성을 IKE(Internet Key Exchange) 서버 클러스터를 모두 삭제합니다. SAS와 기존 멤버 트래픽은 영향을 미치지 않습니다.
서브 서버 전원을 끄다.
참조
예를 들면 다음과 같습니다. 그룹 VPNv2 서버 클러스터 및 멤버 구성
이 예에서는 그룹 VPNv2 서버 클러스터를 구성하여 그룹 VPNv2 그룹 멤버로 확장하고 그룹 컨트롤러/키 서버(GCKS) 중복을 제공하는 방법을 보여줍니다. 그룹 VPNv2는 SRX300, SRX320, SRX340, SRX345, SRX550HM, SRX1500, SRX4100, SRX4200 및 SRX4600 디바이스 및 vSRX 인스턴스에서 지원됩니다.
요구 사항
이 예에서는 다음과 같은 하드웨어 및 소프트웨어 구성 요소를 사용하며,
8개의 지원 SRX 시리즈 디바이스 또는 vSRX Group VPNv2를 지원하는 Junos OS Release 15.1X49-D30 실행되는 인스턴스 수:
2개의 디바이스 또는 인스턴스가 섀시 클러스터로 작동하도록 구성됩니다. 섀시 클러스터는 Group VPNv2 서버 클러스터의 루트 서버로 운영됩니다. 디바이스 또는 인스턴스는 동일한 소프트웨어 버전과 라이선스를 있어야 합니다.
루트 서버는 그룹 VPN 서버 클러스터의 하위 서버에 암호화 키를 생성하고 배포하는 업무를 담당합니다. 책임이 있기 때문에 루트 서버가 섀시 클러스터가 되는 것이 좋습니다.
4개의 다른 장치 또는 인스턴스는 Group VPNv2 서버 클러스터에서 서브 서버로 작동합니다.
2개의 다른 장치 또는 인스턴스는 그룹 VPNv2 그룹 멤버로 작동합니다.
2개의 지원 MX 시리즈 디바이스가 Junos OS 릴리즈 15.1R2 그룹 VPNv2를 지원하는 이상에서 실행됩니다. 이들 디바이스는 그룹 VPNv2 그룹 멤버로 작동합니다.
호스트 이름, 루트 관리자 암호 및 관리 액세스는 각 SRX 시리즈 디바이스 또는 인스턴스에 vSRX 구성해야 합니다. 각 디바이스에서 NTP를 구성하는 것이 좋습니다.

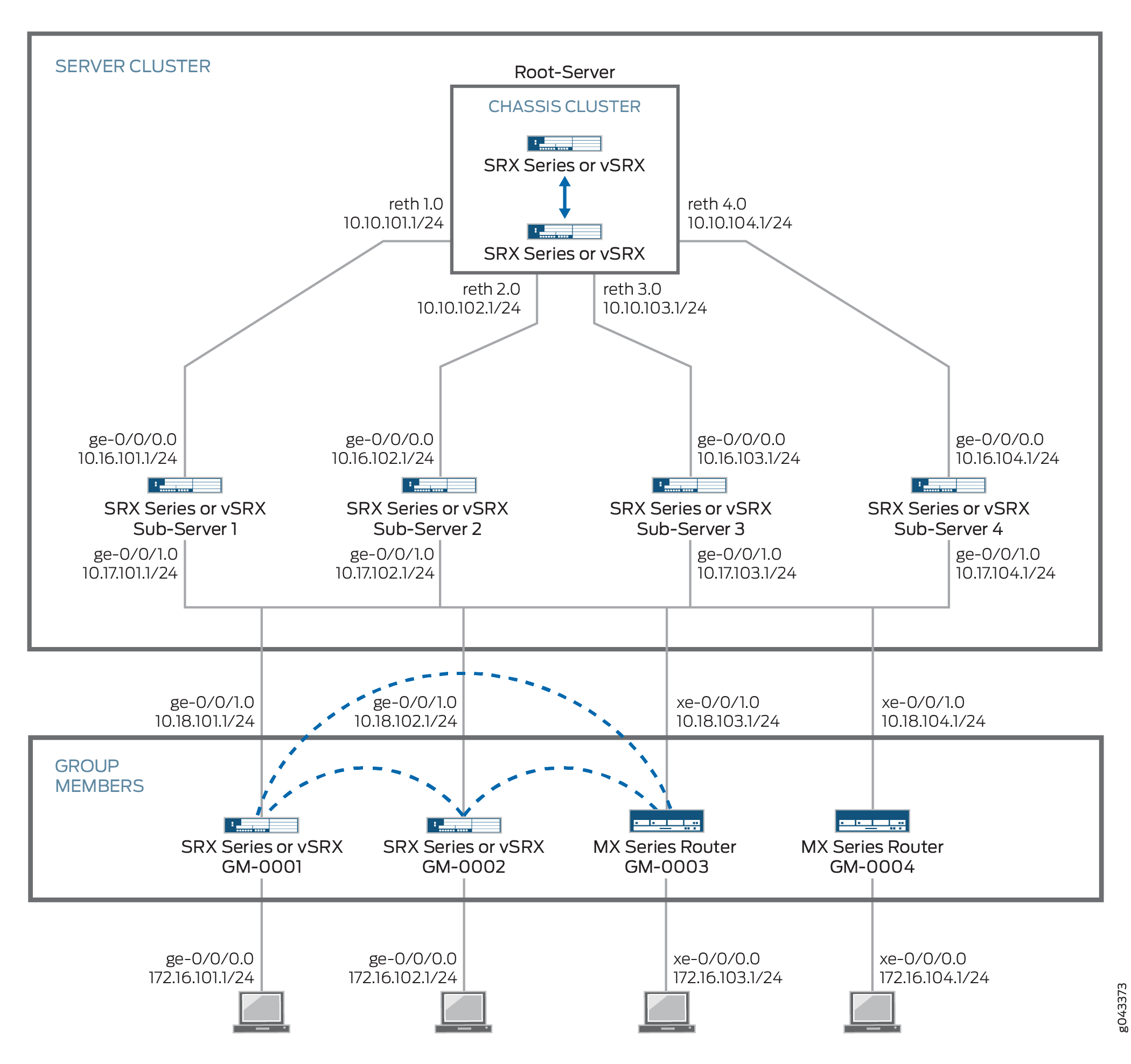

이 예제의 구성은 에 표시된 토폴로지에 기반하여 Group VPNv2 작동에 필요한 작업에 초점을 맞추고 그림 3 있습니다. 인터페이스, 라우팅 또는 섀시 클러스터 설정과 같은 일부 구성은 여기에 포함되지 않습니다. 예를 들어, Group VPNv2 작동에는 클라이언트 디바이스가 네트워크 전반에서 계획한 사이트에 도달할 수 있는 작업 라우팅 토폴로지가 필요합니다. 이 예에서는 정적 또는 동적 라우팅의 구성을 지원하지 않습니다.
개요
이 예에서 Group VPNv2 네트워크는 서버 클러스터와 4개의 구성원으로 구성됩니다. 서버 클러스터는 루트 서버와 4개의 서브 서버로 구성됩니다. 멤버 중 2개는 SRX 시리즈 디바이스 또는 vSRX 인스턴스입니다. 다른 두 멤버는 MX 시리즈 디바이스입니다.
그룹 VPN SA는 1단계 SA에 의해 보호되어야 합니다. 따라서 그룹 VPN 구성에는 루트 서버IKE(Internet Key Exchange) 하위 서버 및 그룹 구성원에 대한 1단계 협상을 구성하는 것이 포함되어야 합니다. IKE(Internet Key Exchange) 구성은 다음과 같이 설명됩니다.
루트 서버에서:
IKE(Internet Key Exchange) 정책은 각 하위 서버와
SubSrv함께 1단계 SAS를 설정하는 데 사용됩니다.IKE(Internet Key Exchange) 서브 서버별로 DPD(Dead Peer Detection)로 구성됩니다.
서버 클러스터 역할은 각 서브 서버가 서버 클러스터를 위한 IKE(Internet Key Exchange)
root-server게이트웨이로 구성됩니다.
루트 서버는 섀시 클러스터 운영을 지원하도록 구성해야 합니다. 예를 들어, 루트 서버의 중복 Ethernet 인터페이스가 서버 클러스터의 각 하위 서버에 연결됩니다. 전체 섀시 클러스터 구성은 표시되지 않습니다.
각 서브서버에서:
두 IKE(Internet Key Exchange) 정책이 구성됩니다.
RootSrv은 루트 서버와 1단계 SA를 설정하는 데 사용하며 각 그룹 구성원과GMs함께 1단계 SA를 설정하는 데 사용됩니다.사전 공유 키는 루트 서버와 하위 서버 간에, 그리고 하위 서버와 그룹 멤버 간에 1단계 SAS를 보호하는 데 사용됩니다. 사전 공유된 키가 강력한 키가 되도록 보장합니다. 서브 서버에서는 IKE(Internet Key Exchange) 정책에 구성된 사전 공유 키가 루트 서버에서 구성된 사전 공유 키와 일치해야 합니다. IKE(Internet Key Exchange) 정책에 구성된 사전 공유 키는 그룹 구성원에서 구성된 사전 공유 키와
RootSrvGMs일치해야 합니다.IKE(Internet Key Exchange) 게이트웨이는 루트 서버에 대해 DPD로 구성됩니다. 또한 각 IKE(Internet Key Exchange) 게이트웨이가 구성됩니다.
서버 클러스터 역할은 루트 서버가 서버 클러스터를 위한 IKE(Internet Key Exchange)
sub-server게이트웨이로 구성됩니다.
각 그룹 멤버에서:
IKE(Internet Key Exchange) 정책은 하위 서버와
SubSrv함께 1단계 SAS를 설정하는 데 사용됩니다.IKE(Internet Key Exchange) 게이트웨이 구성에는 서브 서버의 주소가 포함되어 있습니다.
SRX 시리즈 디바이스 또는 vSRX 그룹 구성원에서 IPsec 정책은 LAN 존을 from-zone(수신 트래픽)으로, WAN 존을 to-zone(아웃고드 트래픽)으로 LAN 존으로 구성합니다. LAN 및 WAN 존 간의 트래픽을 허용하려면 보안 정책도 필요합니다.
그룹 서버와 그룹 구성원 모두에서 동일한 그룹 식별자를 구성해야 합니다. 이 예에서 그룹 이름은 GROUP_ID-0001이고 그룹 식별자는 1입니다. 서버에 구성된 그룹 정책은 172.16.0.0/12 범위의 서브네트워크 간의 트래픽에 SA 및 키가 적용된다고 지정합니다.
구성
- 루트 서버 구성
- 하위 서버 구성 1
- 하위 서버 구성 2
- 하위 서버 구성 3
- 하위 서버 구성 4
- GM-0001 구성(SRX 시리즈 디바이스 또는 vSRX 인스턴스)
- Configuring GM-0002 (SRX Series Device 또는 vSRX 인스턴스)
- Configuring GM-0003 (MX Series Device)
- Configuring GM-0004 (MX Series Device)
루트 서버 구성
CLI 빠른 구성
이 예제를 신속하게 구성하려면 다음 명령을 복사하여 텍스트 파일에 붙여넣기하고, 라인 끊기를 제거하고, 네트워크 구성과 일치하는 데 필요한 세부 정보를 변경하고, 계층 수준에서 명령어를 CLI 입력한 다음 구성 모드에서 [edit]commit 입력합니다.
set interfaces reth1 redundant-ether-options redundancy-group 1 set interfaces reth1 unit 0 description To_SubSrv01 set interfaces reth1 unit 0 family inet address 10.10.101.1/24 set interfaces reth2 redundant-ether-options redundancy-group 1 set interfaces reth2 unit 0 description To_SubSrv02 set interfaces reth2 unit 0 family inet address 10.10.102.1/24 set interfaces reth3 redundant-ether-options redundancy-group 1 set interfaces reth3 unit 0 description To_SubSrv03 set interfaces reth3 unit 0 family inet address 10.10.103.1/24 set interfaces reth4 redundant-ether-options redundancy-group 1 set interfaces reth4 unit 0 description To_SubSrv04 set interfaces reth4 unit 0 family inet address 10.10.104.1/24 set security zones security-zone GROUPVPN host-inbound-traffic system-services ike set security zones security-zone GROUPVPN host-inbound-traffic system-services ssh set security zones security-zone GROUPVPN host-inbound-traffic system-services ping set security zones security-zone GROUPVPN interfaces reth1.0 set security zones security-zone GROUPVPN interfaces reth2.0 set security zones security-zone GROUPVPN interfaces reth3.0 set security zones security-zone GROUPVPN interfaces reth4.0 set security policies global policy 1000 match source-address any set security policies global policy 1000 match destination-address any set security policies global policy 1000 match application any set security policies global policy 1000 match from-zone any set security policies global policy 1000 match to-zone any set security policies global policy 1000 then deny set security policies global policy 1000 then log session-init set security policies global policy 1000 then count set security policies default-policy deny-all set chassis cluster reth-count 5 set chassis cluster redundancy-group 1 node 0 priority 254 set chassis cluster redundancy-group 1 node 1 priority 1 set chassis cluster redundancy-group 0 node 0 priority 254 set chassis cluster redundancy-group 0 node 1 priority 1 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn server ike policy SubSrv mode main set security group-vpn server ike policy SubSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy SubSrv pre-shared-key ascii-text "$ABC123" set security group-vpn server ike gateway SubSrv01 ike-policy SubSrv set security group-vpn server ike gateway SubSrv01 address 10.16.101.1 set security group-vpn server ike gateway SubSrv01 dead-peer-detection always-send set security group-vpn server ike gateway SubSrv01 local-address 10.10.101.1 set security group-vpn server ike gateway SubSrv02 ike-policy SubSrv set security group-vpn server ike gateway SubSrv02 address 10.16.102.1 set security group-vpn server ike gateway SubSrv02 dead-peer-detection always-send set security group-vpn server ike gateway SubSrv02 local-address 10.10.102.1 set security group-vpn server ike gateway SubSrv03 ike-policy SubSrv set security group-vpn server ike gateway SubSrv03 address 10.16.103.1 set security group-vpn server ike gateway SubSrv03 dead-peer-detection always-send set security group-vpn server ike gateway SubSrv03 local-address 10.10.103.1 set security group-vpn server ike gateway SubSrv04 ike-policy SubSrv set security group-vpn server ike gateway SubSrv04 address 10.16.104.1 set security group-vpn server ike gateway SubSrv04 dead-peer-detection always-send set security group-vpn server ike gateway SubSrv04 local-address 10.10.104.1 set security group-vpn server ipsec proposal AES256-SHA256-L3600 authentication-algorithm hmac-sha-256-128 set security group-vpn server ipsec proposal AES256-SHA256-L3600 encryption-algorithm aes-256-cbc set security group-vpn server ipsec proposal AES256-SHA256-L3600 lifetime-seconds 3600 set security group-vpn server group GROUP_ID-0001 group-id 1 set security group-vpn server group GROUP_ID-0001 member-threshold 2000 set security group-vpn server group GROUP_ID-0001 server-cluster server-role root-server set security group-vpn server group GROUP_ID-0001 server-cluster ike-gateway SubSrv01 set security group-vpn server group GROUP_ID-0001 server-cluster ike-gateway SubSrv02 set security group-vpn server group GROUP_ID-0001 server-cluster ike-gateway SubSrv03 set security group-vpn server group GROUP_ID-0001 server-cluster ike-gateway SubSrv04 set security group-vpn server group GROUP_ID-0001 server-cluster retransmission-period 10 set security group-vpn server group GROUP_ID-0001 anti-replay-time-window 1000 set security group-vpn server group GROUP_ID-0001 server-member-communication communication-type unicast set security group-vpn server group GROUP_ID-0001 server-member-communication encryption-algorithm aes-256-cbc set security group-vpn server group GROUP_ID-0001 server-member-communication lifetime-seconds 7200 set security group-vpn server group GROUP_ID-0001 server-member-communication sig-hash-algorithm sha-256 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0
단계별 절차
다음 예제에서는 구성 계층의 다양한 수준을 탐색해야 합니다. 이를 위한 지침은 에서 Configuration Mode의 CLI 편집자 사용 CLI 참조하십시오.
루트 서버를 구성하는 경우:
보안 존 및 보안 정책을 구성합니다.
[edit interfaces] user@host# set reth1 redundant-ether-options redundancy-group 1 user@host# set reth1 unit 0 description To_SubSrv01 user@host# set reth1 unit 0 family inet address 10.10.101.1/24 user@host# set reth2 redundant-ether-options redundancy-group 1 user@host# set reth2 unit 0 description To_SubSrv02 user@host# set reth2 unit 0 family inet address 10.10.102.1/24 user@host# set reth3 redundant-ether-options redundancy-group 1 user@host# set reth3 unit 0 description To_SubSrv03 user@host# set reth3 unit 0 family inet address 10.10.103.1/24 user@host# set reth4 redundant-ether-options redundancy-group 1 user@host# set reth4 unit 0 description To_SubSrv04 user@host# set reth4 unit 0 family inet address 10.10.104.1/24 [edit security zones security-zone GROUPVPN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces reth1.0 user@host# set interfaces reth2.0 user@host# set interfaces reth3.0 user@host# set interfaces reth4.0 [edit security policies global] user@host# set policy 1000 match source-address any user@host# set policy 1000 match destination-address any user@host# set policy 1000 match application any user@host# set policy 1000 match from-zone any user@host# set policy 1000 match to-zone any user@host# set policy 1000 then deny user@host# set policy 1000 then log session-init user@host# set policy 1000 then count [edit security policies] user@host# set default-policy deny-all
섀시 클러스터를 구성합니다.
[edit chassis cluster] user@host# set reth-count 5 user@host# set redundancy-group 1 node 0 priority 254 user@host# set redundancy-group 1 node 1 priority 1 user@host# set redundancy-group 0 node 0 priority 254 user@host# set redundancy-group 0 node 1 priority 1
IKE(Internet Key Exchange), 정책 및 게이트웨이를 구성합니다.
[edit security group-vpn server ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn server ike policy SubSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123" [edit security group-vpn server ike gateway SubSrv01] user@host# set ike-policy SubSrv user@host# set address 10.16.101.1 user@host# set dead-peer-detection always-send user@host# set local-address 10.10.101.1 [edit security group-vpn server ike gateway SubSrv02] user@host# set ike-policy SubSrv user@host# set address 10.16.102.1 user@host# set dead-peer-detection always-send user@host# set local-address 10.10.102.1 [edit security group-vpn server ike gateway SubSrv03] user@host# set ike-policy SubSrv user@host# set address 10.16.103.1 user@host# set dead-peer-detection always-send user@host# set local-address 10.10.103.1 [edit security group-vpn server ike gateway SubSrv04] user@host# set ike-policy SubSrv user@host# set address 10.16.104.1 user@host# set dead-peer-detection always-send user@host# set local-address 10.10.104.1
IPsec SA를 구성합니다.
[edit security group-vpn server ipsec proposal AES256-SHA256-L3600] user@host# set authentication-algorithm hmac-sha-256-128 user@host# set encryption-algorithm aes-256-cbc user@host# set lifetime-seconds 3600
VPN 그룹을 구성합니다.
[edit security group-vpn server group GROUP_ID-0001] user@host# set group-id 1 user@host# set member-threshold 2000 user@host# set server-cluster server-role root-server user@host# set server-cluster ike-gateway SubSrv01 user@host# set server-cluster ike-gateway SubSrv02 user@host# set server-cluster ike-gateway SubSrv03 user@host# set server-cluster ike-gateway SubSrv04 user@host# set server-cluster retransmission-period 10 user@host# set anti-replay-time-window 1000 user@host# set server-member-communication communication-type unicast user@host# set server-member-communication encryption-algorithm aes-256-cbc user@host# set server-member-communication lifetime-seconds 7200 user@host# set server-member-communication sig-hash-algorithm sha-256
그룹 정책을 구성합니다.
[edit security group-vpn server group GROUP_ID-0001] user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0 user@host# set ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600
결과
구성 모드에서 , 및 명령어를 입력하여 show interfacesshow chassis clustershow security 구성을 확인 출력이 의도한 구성을 표시하지 않는 경우 이 예제의 지침을 반복하여 구성을 수정합니다.
[edit]
user@host# show interfaces
reth1 {
redundant-ether-options {
redundancy-group 1;
}
unit 0 {
description To_SubSrv01;
family inet {
address 10.10.101.1/24;
}
}
}
reth2 {
redundant-ether-options {
redundancy-group 1;
}
unit 0 {
description To_SubSrv02;
family inet {
address 10.10.102.1/24;
}
}
}
reth3 {
redundant-ether-options {
redundancy-group 1;
}
unit 0 {
description To_SubSrv03;
family inet {
address 10.10.103.1/24;
}
}
}
reth4 {
redundant-ether-options {
redundancy-group 1;
}
unit 0 {
description To_SubSrv04;
family inet {
address 10.10.104.1/24;
}
}
}
[edit]
user@host# show chassis cluster
reth-count 5;
redundancy-group 1 {
node 0 priority 254;
node 1 priority 1;
}
redundancy-group 0 {
node 0 priority 254;
node 1 priority 1;
}
[edit]
user@host# show security
group-vpn {
server {
ike {
proposal PSK-SHA256-DH14-AES256 {
authentication-method pre-shared-keys;
authentication-algorithm sha-256;
dh-group group14;
encryption-algorithm aes-256-cbc;
}
policy SubSrv {
mode main;
proposals PSK-SHA256-DH14-AES256;
pre-shared-key ascii-text "$ABC123"; ## SECRET-DATA
}
gateway SubSrv01 {
ike-policy SubSrv;
address 10.16.101.1;
dead-peer-detection always-send;
local-address 10.10.101.1;
}
gateway SubSrv02 {
ike-policy SubSrv;
address 10.16.102.1;
dead-peer-detection always-send;
local-address 10.10.102.1;
}
gateway SubSrv03 {
ike-policy SubSrv;
address 10.16.103.1;
dead-peer-detection always-send;
local-address 10.10.103.1;
}
gateway SubSrv04 {
ike-policy SubSrv;
address 10.16.104.1;
dead-peer-detection always-send;
local-address 10.10.104.1;
}
}
ipsec {
proposal AES256-SHA256-L3600 {
authentication-algorithm hmac-sha-256-128;
encryption-algorithm aes-256-cbc;
lifetime-seconds 3600;
}
}
group GROUP_ID-0001 {
group-id 1;
member-threshold 2000;
server-cluster {
server-role root-server;
ike-gateway SubSrv01;
ike-gateway SubSrv02;
ike-gateway SubSrv03;
ike-gateway SubSrv04;
retransmission-period 10;
}
anti-replay-time-window 1000;
server-member-communication {
communication-type unicast;
lifetime-seconds 7200;
encryption-algorithm aes-256-cbc;
sig-hash-algorithm sha-256;
}
ipsec-sa GROUP_ID-0001 {
proposal AES256-SHA256-L3600;
match-policy 1 {
source 172.16.0.0/12;
destination 172.16.0.0/12;
protocol 0;
}
}
}
}
}
policies {
global {
policy 1000 {
match {
source-address any;
destination-address any;
application any;
from-zone any;
to-zone any;
}
then {
deny;
log {
session-init;
}
count;
}
}
}
default-policy {
deny-all;
}
}
zones {
security-zone GROUPVPN {
host-inbound-traffic {
system-services {
ike;
ssh;
ping;
}
}
interfaces {
reth1.0;
reth2.0;
reth3.0;
reth4.0;
}
}
}
디바이스 구성이 완료되면 commit 구성 모드에서 입력합니다.
하위 서버 구성 1
CLI 빠른 구성
이 예제를 신속하게 구성하려면 다음 명령을 복사하여 텍스트 파일에 붙여넣기하고, 라인 끊기를 제거하고, 네트워크 구성과 일치하는 데 필요한 세부 정보를 변경하고, 계층 수준에서 명령어를 CLI 입력한 다음 구성 모드에서 [edit]commit 입력합니다.
set interfaces ge-0/0/0 unit 0 description To_RootSrv set interfaces ge-0/0/0 unit 0 family inet address 10.16.101.1/24 set interfaces ge-0/0/1 unit 0 description To_WAN set interfaces ge-0/0/1 unit 0 family inet address 10.17.101.1/24 set security zones security-zone GROUPVPN host-inbound-traffic system-services ike set security zones security-zone GROUPVPN host-inbound-traffic system-services ssh set security zones security-zone GROUPVPN host-inbound-traffic system-services ping set security zones security-zone GROUPVPN interfaces ge-0/0/0.0 set security zones security-zone GROUPVPN interfaces ge-0/0/1.0 set security policies global policy 1000 match source-address any set security policies global policy 1000 match destination-address any set security policies global policy 1000 match application any set security policies global policy 1000 match from-zone any set security policies global policy 1000 match to-zone any set security policies global policy 1000 then deny set security policies global policy 1000 then log session-init set security policies global policy 1000 then count set security policies default-policy deny-all set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn server ike policy RootSrv mode main set security group-vpn server ike policy RootSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy RootSrv pre-shared-key ascii-text "$ABC123" set security group-vpn server ike policy GMs mode main set security group-vpn server ike policy GMs proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy GMs pre-shared-key ascii-text "$ABC123$ABC123" set security group-vpn server ike gateway RootSrv ike-policy RootSrv set security group-vpn server ike gateway RootSrv address 10.10.101.1 set security group-vpn server ike gateway RootSrv dead-peer-detection always-send set security group-vpn server ike gateway RootSrv local-address 10.16.101.1 set security group-vpn server ike gateway GM-0001 ike-policy GMs set security group-vpn server ike gateway GM-0001 address 10.18.101.1 set security group-vpn server ike gateway GM-0001 local-address 10.17.101.1 set security group-vpn server ike gateway GM-0002 ike-policy GMs set security group-vpn server ike gateway GM-0002 address 10.18.102.1 set security group-vpn server ike gateway GM-0002 local-address 10.17.101.1 set security group-vpn server ike gateway GM-0003 ike-policy GMs set security group-vpn server ike gateway GM-0003 address 10.18.103.1 set security group-vpn server ike gateway GM-0003 local-address 10.17.101.1 set security group-vpn server ike gateway GM-0004 ike-policy GMs set security group-vpn server ike gateway GM-0004 address 10.18.104.1 set security group-vpn server ike gateway GM-0004 local-address 10.17.101.1 set security group-vpn server ipsec proposal AES256-SHA256-L3600 authentication-algorithm hmac-sha-256-128 set security group-vpn server ipsec proposal AES256-SHA256-L3600 encryption-algorithm aes-256-cbc set security group-vpn server ipsec proposal AES256-SHA256-L3600 lifetime-seconds 3600 set security group-vpn server group GROUP_ID-0001 group-id 1 set security group-vpn server group GROUP_ID-0001 member-threshold 2000 set security group-vpn server group GROUP_ID-0001 server-cluster server-role sub-server set security group-vpn server group GROUP_ID-0001 server-cluster ike-gateway RootSrv set security group-vpn server group GROUP_ID-0001 server-cluster retransmission-period 10 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0001 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0002 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0003 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0004 set security group-vpn server group GROUP_ID-0001 anti-replay-time-window 1000 set security group-vpn server group GROUP_ID-0001 server-member-communication communication-type unicast set security group-vpn server group GROUP_ID-0001 server-member-communication encryption-algorithm aes-256-cbc set security group-vpn server group GROUP_ID-0001 server-member-communication lifetime-seconds 7200 set security group-vpn server group GROUP_ID-0001 server-member-communication sig-hash-algorithm sha-256 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0
단계별 절차
다음 예제에서는 구성 계층의 다양한 수준을 탐색해야 합니다. 이를 위한 지침은 에서 Configuration Mode의 CLI 편집자 사용 CLI 참조하십시오.
Group VPNv2 서버 클러스터의 서브 서버를 구성하기 위해 다음을 제공합니다.
인터페이스, 보안 존 및 보안 정책을 구성합니다.
[edit interfaces] user@host# set ge-0/0/0 unit 0 description To_RootSrv user@host# set ge-0/0/0 unit 0 family inet address 10.16.101.1/24 user@host# set ge-0/0/1 unit 0 description To_WAN user@host# set ge-0/0/1 unit 0 family inet address 10.17.101.1/24 [edit security zones security-zone GROUPVPN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces ge-0/0/0.0 user@host# set interfaces ge-0/0/1.0 [edit security policies global] user@host# set policy 1000 match source-address any user@host# set policy 1000 match destination-address any user@host# set policy 1000 match application any user@host# set policy 1000 match from-zone any user@host# set policy 1000 match to-zone any user@host# set policy 1000 then deny user@host# set policy 1000 then log session-init user@host# set policy 1000 then count [edit security policies] user@host# set default-policy deny-all
IKE(Internet Key Exchange), 정책 및 게이트웨이를 구성합니다.
[edit security group-vpn server ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn server ike policy RootSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123" [edit security group-vpn server ike policy GMs] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123$ABC123" [edit security group-vpn server ike gateway RootSrv] user@host# set ike-policy RootSrv user@host# set address 10.10.101.1 user@host# set dead-peer-detection always-send user@host# set local-address 10.16.101.1 [edit security group-vpn server ike gateway GM-0001] user@host# set ike-policy GMs user@host# set address 10.18.101.1 user@host# set local-address 10.17.101.1 [edit security group-vpn server ike gateway GM-0002] user@host# set ike-policy GMs user@host# set address 10.18.102.1 user@host# set local-address 10.17.101.1 [edit security group-vpn server ike gateway GM-0003] user@host# set ike-policy GMs user@host# set address 10.18.103.1 user@host# set local-address 10.17.101.1 [edit security group-vpn server ike gateway GM-0004] user@host# set ike-policy GMs user@host# set address 10.18.104.1 user@host# set local-address 10.17.101.1
IPsec SA를 구성합니다.
[edit security group-vpn server ipsec proposal AES256-SHA256-L3600] user@host# set authentication-algorithm hmac-sha-256-128 user@host# set encryption-algorithm aes-256-cbc user@host# set lifetime-seconds 3600
VPN 그룹을 구성합니다.
[edit security group-vpn server group GROUP_ID-0001] user@host# set group-id 1 user@host# set member-threshold 2000 user@host# set server-cluster server-role sub-server user@host# set server-cluster ike-gateway RootSrv user@host# set server-cluster retransmission-period 10 user@host# set ike-gateway GM-0001 user@host# set ike-gateway GM-0002 user@host# set ike-gateway GM-0003 user@host# set ike-gateway GM-0004 user@host# set anti-replay-time-window 1000 user@host# set server-member-communication communication-type unicast user@host# set server-member-communication encryption-algorithm aes-256-cbc user@host# set server-member-communication lifetime-seconds 7200 user@host# set server-member-communication sig-hash-algorithm sha-256 user@host# set ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600
그룹 정책을 구성합니다.
[edit security group-vpn server group GROUP_ID-0001] user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0
결과
구성 모드에서 명령어를 입력하여 show interfacesshow security 구성을 확인 출력이 의도한 구성을 표시하지 않는 경우 이 예제의 지침을 반복하여 구성을 수정합니다.
[edit]
user@host# show interfaces
ge-0/0/0 {
unit 0 {
description To_RootSrv;
family inet {
address 10.16.101.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
description To_WAN;
family inet {
address 10.17.101.1/24;
}
}
}
[edit]
user@host# show security
group-vpn {
server {
ike {
proposal PSK-SHA256-DH14-AES256 {
authentication-method pre-shared-keys;
authentication-algorithm sha-256;
dh-group group14;
encryption-algorithm aes-256-cbc;
}
policy RootSrv {
mode main;
proposals PSK-SHA256-DH14-AES256;
pre-shared-key ascii-text "$ABC123"; ## SECRET-DATA
}
policy GMs {
mode main;
proposals PSK-SHA256-DH14-AES256;
pre-shared-key ascii-text "$ABC123$ABC123"; ## SECRET-DATA
}
gateway RootSrv {
ike-policy RootSrv;
address 10.10.101.1;
dead-peer-detection always-send;
local-address 10.16.101.1;
}
gateway GM-0001 {
ike-policy GMs;
address 10.18.101.1;
local-address 10.17.101.1;
}
gateway GM-0002 {
ike-policy GMs;
address 10.18.102.1;
local-address 10.17.101.1;
}
gateway GM-0003 {
ike-policy GMs;
address 10.18.103.1;
local-address 10.17.101.1;
}
gateway GM-0004 {
ike-policy GMs;
address 10.18.104.1;
local-address 10.17.101.1;
}
}
ipsec {
proposal AES256-SHA256-L3600 {
authentication-algorithm hmac-sha-256-128;
encryption-algorithm aes-256-cbc;
lifetime-seconds 3600;
}
}
group GROUP_ID-0001 {
group-id 1;
member-threshold 2000;
server-cluster {
server-role sub-server;
ike-gateway RootSrv;
retransmission-period 10;
}
ike-gateway GM-0001;
ike-gateway GM-0002;
ike-gateway GM-0003;
ike-gateway GM-0004;
anti-replay-time-window 1000;
server-member-communication {
communication-type unicast;
lifetime-seconds 7200;
encryption-algorithm aes-256-cbc;
sig-hash-algorithm sha-256;
}
ipsec-sa GROUP_ID-0001 {
proposal AES256-SHA256-L3600;
match-policy 1 {
source 172.16.0.0/12;
destination 172.16.0.0/12;
protocol 0;
}
}
}
}
}
policies {
global {
policy 1000 {
match {
source-address any;
destination-address any;
application any;
from-zone any;
to-zone any;
}
then {
deny;
log {
session-init;
}
count;
}
}
}
default-policy {
deny-all;
}
}
zones {
security-zone GROUPVPN {
host-inbound-traffic {
system-services {
ike;
ssh;
ping;
}
}
interfaces {
ge-0/0/0.0;
ge-0/0/1.0;
}
}
}
디바이스 구성이 완료되면 commit 구성 모드에서 입력합니다.
하위 서버 구성 2
CLI 빠른 구성
이 예제를 신속하게 구성하려면 다음 명령을 복사하여 텍스트 파일에 붙여넣기하고, 라인 끊기를 제거하고, 네트워크 구성과 일치하는 데 필요한 세부 정보를 변경하고, 계층 수준에서 명령어를 CLI 입력한 다음 구성 모드에서 [edit]commit 입력합니다.
set interfaces ge-0/0/0 unit 0 description To_RootSrv set interfaces ge-0/0/0 unit 0 family inet address 10.16.102.1/24 set interfaces ge-0/0/1 unit 0 description To_WAN set interfaces ge-0/0/1 unit 0 family inet address 10.17.102.1/24 set security zones security-zone GROUPVPN host-inbound-traffic system-services ike set security zones security-zone GROUPVPN host-inbound-traffic system-services ssh set security zones security-zone GROUPVPN host-inbound-traffic system-services ping set security zones security-zone GROUPVPN interfaces ge-0/0/0.0 set security zones security-zone GROUPVPN interfaces ge-0/0/1.0 set security policies global policy 1000 match source-address any set security policies global policy 1000 match destination-address any set security policies global policy 1000 match application any set security policies global policy 1000 match from-zone any set security policies global policy 1000 match to-zone any set security policies global policy 1000 then deny set security policies global policy 1000 then log session-init set security policies global policy 1000 then count set security policies default-policy deny-all set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn server ike policy RootSrv mode main set security group-vpn server ike policy RootSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy RootSrv pre-shared-key ascii-text "$ABC123" set security group-vpn server ike policy GMs mode main set security group-vpn server ike policy GMs proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy GMs pre-shared-key ascii-text "$ABC123$ABC123" set security group-vpn server ike gateway RootSrv ike-policy RootSrv set security group-vpn server ike gateway RootSrv address 10.10.102.1 set security group-vpn server ike gateway RootSrv dead-peer-detection always-send set security group-vpn server ike gateway RootSrv local-address 10.16.102.1 set security group-vpn server ike gateway GM-0001 ike-policy GMs set security group-vpn server ike gateway GM-0001 address 10.18.101.1 set security group-vpn server ike gateway GM-0001 local-address 10.17.102.1 set security group-vpn server ike gateway GM-0002 ike-policy GMs set security group-vpn server ike gateway GM-0002 address 10.18.102.1 set security group-vpn server ike gateway GM-0002 local-address 10.17.102.1 set security group-vpn server ike gateway GM-0003 ike-policy GMs set security group-vpn server ike gateway GM-0003 address 10.18.103.1 set security group-vpn server ike gateway GM-0003 local-address 10.17.102.1 set security group-vpn server ike gateway GM-0004 ike-policy GMs set security group-vpn server ike gateway GM-0004 address 10.18.104.1 set security group-vpn server ike gateway GM-0004 local-address 10.17.102.1 set security group-vpn server ipsec proposal AES256-SHA256-L3600 authentication-algorithm hmac-sha-256-128 set security group-vpn server ipsec proposal AES256-SHA256-L3600 encryption-algorithm aes-256-cbc set security group-vpn server ipsec proposal AES256-SHA256-L3600 lifetime-seconds 3600 set security group-vpn server group GROUP_ID-0001 group-id 1 set security group-vpn server group GROUP_ID-0001 member-threshold 2000 set security group-vpn server group GROUP_ID-0001 server-cluster server-role sub-server set security group-vpn server group GROUP_ID-0001 server-cluster ike-gateway RootSrv set security group-vpn server group GROUP_ID-0001 server-cluster retransmission-period 10 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0001 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0002 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0003 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0004 set security group-vpn server group GROUP_ID-0001 anti-replay-time-window 1000 set security group-vpn server group GROUP_ID-0001 server-member-communication communication-type unicast set security group-vpn server group GROUP_ID-0001 server-member-communication encryption-algorithm aes-256-cbc set security group-vpn server group GROUP_ID-0001 server-member-communication lifetime-seconds 7200 set security group-vpn server group GROUP_ID-0001 server-member-communication sig-hash-algorithm sha-256 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0
단계별 절차
다음 예제에서는 구성 계층의 다양한 수준을 탐색해야 합니다. 이를 위한 지침은 에서 Configuration Mode의 CLI 편집자 사용 CLI 참조하십시오.
Group VPNv2 서버 클러스터의 서브 서버를 구성하기 위해 다음을 제공합니다.
인터페이스, 보안 존 및 보안 정책을 구성합니다.
[edit interfaces] user@host# set ge-0/0/0 unit 0 description To_RootSrv user@host# set ge-0/0/0 unit 0 family inet address 10.16.102.1/24 user@host# set ge-0/0/1 unit 0 description To_WAN user@host# set ge-0/0/1 unit 0 family inet address 10.17.102.1/24 [edit security zones security-zone GROUPVPN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces ge-0/0/0.0 user@host# set interfaces ge-0/0/1.0 [edit security policies global] user@host# set policy 1000 match source-address any user@host# set policy 1000 match destination-address any user@host# set policy 1000 match application any user@host# set policy 1000 match from-zone any user@host# set policy 1000 match to-zone any user@host# set policy 1000 then deny user@host# set policy 1000 then log session-init user@host# set policy 1000 then count [edit security policies] user@host# set default-policy deny-all
IKE(Internet Key Exchange), 정책 및 게이트웨이를 구성합니다.
[edit security group-vpn server ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn server ike policy RootSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123" [edit security group-vpn server ike policy GMs] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123$ABC123" [edit security group-vpn server ike gateway RootSrv] user@host# set ike-policy RootSrv user@host# set address 10.10.102.1 user@host# set dead-peer-detection always-send user@host# set local-address 10.16.102.1 [edit security group-vpn server ike gateway GM-0001] user@host# set ike-policy GMs user@host# set address 10.18.101.1 user@host# set local-address 10.17.102.1 [edit security group-vpn server ike gateway GM-0002] user@host# set ike-policy GMs user@host# set address 10.18.102.1 user@host# set local-address 10.17.102.1 [edit security group-vpn server ike gateway GM-0003] user@host# set ike-policy GMs user@host# set address 10.18.103.1 user@host# set local-address 10.17.102.1 [edit security group-vpn server ike gateway GM-0004] user@host# set ike-policy GMs user@host# set address 10.18.104.1 user@host# set local-address 10.17.102.1
IPsec SA를 구성합니다.
[edit security group-vpn server ipsec proposal AES256-SHA256-L3600] user@host# set authentication-algorithm hmac-sha-256-128 user@host# set encryption-algorithm aes-256-cbc user@host# set lifetime-seconds 3600
VPN 그룹을 구성합니다.
[edit security group-vpn server group GROUP_ID-0001] user@host# set group-id 1 user@host# set member-threshold 2000 user@host# set server-cluster server-role sub-server user@host# set server-cluster ike-gateway RootSrv user@host# set server-cluster retransmission-period 10 user@host# set ike-gateway GM-0001 user@host# set ike-gateway GM-0002 user@host# set ike-gateway GM-0003 user@host# set ike-gateway GM-0004 user@host# set anti-replay-time-window 1000 user@host# set server-member-communication communication-type unicast user@host# set server-member-communication encryption-algorithm aes-256-cbc user@host# set server-member-communication lifetime-seconds 7200 user@host# set server-member-communication sig-hash-algorithm sha-256
그룹 정책을 구성합니다.
[edit security group-vpn server group GROUP_ID-0001] user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0 user@host# set ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600
결과
구성 모드에서 명령어를 입력하여 show interfacesshow security 구성을 확인 출력이 의도한 구성을 표시하지 않는 경우 이 예제의 지침을 반복하여 구성을 수정합니다.
[edit]
user@host# show interfaces
ge-0/0/0 {
unit 0 {
description To_RootSrv;
family inet {
address 10.16.102.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
description To_WAN;
family inet {
address 10.17.102.1/24;
}
}
}
[edit]
user@host# show security
group-vpn {
server {
ike {
proposal PSK-SHA256-DH14-AES256 {
authentication-method pre-shared-keys;
authentication-algorithm sha-256;
dh-group group14;
encryption-algorithm aes-256-cbc;
}
policy RootSrv {
mode main;
proposals PSK-SHA256-DH14-AES256;
pre-shared-key ascii-text "$ABC123"; ## SECRET-DATA
}
policy GMs {
mode main;
proposals PSK-SHA256-DH14-AES256;
pre-shared-key ascii-text "$ABC123$ABC123"; ## SECRET-DATA
}
gateway RootSrv {
ike-policy RootSrv;
address 10.10.102.1;
dead-peer-detection always-send;
local-address 10.16.102.1;
}
gateway GM-0001 {
ike-policy GMs;
address 10.18.101.1;
local-address 10.17.102.1;
}
gateway GM-0002 {
ike-policy GMs;
address 10.18.102.1;
local-address 10.17.102.1;
}
gateway GM-0003 {
ike-policy GMs;
address 10.18.103.1;
local-address 10.17.102.1;
}
gateway GM-0004 {
ike-policy GMs;
address 10.18.104.1;
local-address 10.17.102.1;
}
}
ipsec {
proposal AES256-SHA256-L3600 {
authentication-algorithm hmac-sha-256-128;
encryption-algorithm aes-256-cbc;
lifetime-seconds 3600;
}
}
group GROUP_ID-0001 {
group-id 1;
member-threshold 2000;
server-cluster {
server-role sub-server;
ike-gateway RootSrv;
retransmission-period 10;
}
ike-gateway GM-0001;
ike-gateway GM-0002;
ike-gateway GM-0003;
ike-gateway GM-0004;
anti-replay-time-window 1000;
server-member-communication {
communication-type unicast;
lifetime-seconds 7200;
encryption-algorithm aes-256-cbc;
sig-hash-algorithm sha-256;
}
ipsec-sa GROUP_ID-0001 {
proposal AES256-SHA256-L3600;
match-policy 1 {
source 172.16.0.0/12;
destination 172.16.0.0/12;
protocol 0;
}
}
}
}
}
policies {
global {
policy 1000 {
match {
source-address any;
destination-address any;
application any;
from-zone any;
to-zone any;
}
then {
deny;
log {
session-init;
}
count;
}
}
}
default-policy {
deny-all;
}
}
zones {
security-zone GROUPVPN {
host-inbound-traffic {
system-services {
ike;
ssh;
ping;
}
}
interfaces {
ge-0/0/0.0;
ge-0/0/1.0;
}
}
}
디바이스 구성이 완료되면 commit 구성 모드에서 입력합니다.
하위 서버 구성 3
CLI 빠른 구성
이 예제를 신속하게 구성하려면 다음 명령을 복사하여 텍스트 파일에 붙여넣기하고, 라인 끊기를 제거하고, 네트워크 구성과 일치하는 데 필요한 세부 정보를 변경하고, 계층 수준에서 명령어를 CLI 입력한 다음 구성 모드에서 [edit]commit 입력합니다.
set interfaces ge-0/0/0 unit 0 description To_RootSrv set interfaces ge-0/0/0 unit 0 family inet address 10.16.103.1/24 set interfaces ge-0/0/1 unit 0 description To_WAN set interfaces ge-0/0/1 unit 0 family inet address 10.17.103.1/24 set security zones security-zone GROUPVPN host-inbound-traffic system-services ike set security zones security-zone GROUPVPN host-inbound-traffic system-services ssh set security zones security-zone GROUPVPN host-inbound-traffic system-services ping set security zones security-zone GROUPVPN interfaces ge-0/0/0.0 set security zones security-zone GROUPVPN interfaces ge-0/0/1.0 set security policies global policy 1000 match source-address any set security policies global policy 1000 match destination-address any set security policies global policy 1000 match application any set security policies global policy 1000 match from-zone any set security policies global policy 1000 match to-zone any set security policies global policy 1000 then deny set security policies global policy 1000 then log session-init set security policies global policy 1000 then count set security policies default-policy deny-all set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn server ike policy RootSrv mode main set security group-vpn server ike policy RootSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy RootSrv pre-shared-key ascii-text "$ABC123" set security group-vpn server ike policy GMs mode main set security group-vpn server ike policy GMs proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy GMs pre-shared-key ascii-text "$ABC123$ABC123" set security group-vpn server ike gateway RootSrv ike-policy RootSrv set security group-vpn server ike gateway RootSrv address 10.10.103.1 set security group-vpn server ike gateway RootSrv dead-peer-detection always-send set security group-vpn server ike gateway RootSrv local-address 10.16.103.1 set security group-vpn server ike gateway GM-0001 ike-policy GMs set security group-vpn server ike gateway GM-0001 address 10.18.101.1 set security group-vpn server ike gateway GM-0001 local-address 10.17.103.1 set security group-vpn server ike gateway GM-0002 ike-policy GMs set security group-vpn server ike gateway GM-0002 address 10.18.102.1 set security group-vpn server ike gateway GM-0002 local-address 10.17.103.1 set security group-vpn server ike gateway GM-0003 ike-policy GMs set security group-vpn server ike gateway GM-0003 address 10.18.103.1 set security group-vpn server ike gateway GM-0003 local-address 10.17.103.1 set security group-vpn server ike gateway GM-0004 ike-policy GMs set security group-vpn server ike gateway GM-0004 address 10.18.104.1 set security group-vpn server ike gateway GM-0004 local-address 10.17.103.1 set security group-vpn server ipsec proposal AES256-SHA256-L3600 authentication-algorithm hmac-sha-256-128 set security group-vpn server ipsec proposal AES256-SHA256-L3600 encryption-algorithm aes-256-cbc set security group-vpn server ipsec proposal AES256-SHA256-L3600 lifetime-seconds 3600 set security group-vpn server group GROUP_ID-0001 group-id 1 set security group-vpn server group GROUP_ID-0001 member-threshold 2000 set security group-vpn server group GROUP_ID-0001 server-cluster server-role sub-server set security group-vpn server group GROUP_ID-0001 server-cluster ike-gateway RootSrv set security group-vpn server group GROUP_ID-0001 server-cluster retransmission-period 10 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0001 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0002 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0003 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0004 set security group-vpn server group GROUP_ID-0001 anti-replay-time-window 1000 set security group-vpn server group GROUP_ID-0001 server-member-communication communication-type unicast set security group-vpn server group GROUP_ID-0001 server-member-communication encryption-algorithm aes-256-cbc set security group-vpn server group GROUP_ID-0001 server-member-communication lifetime-seconds 7200 set security group-vpn server group GROUP_ID-0001 server-member-communication sig-hash-algorithm sha-256 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0
단계별 절차
다음 예제에서는 구성 계층의 다양한 수준을 탐색해야 합니다. 이를 위한 지침은 에서 Configuration Mode의 CLI 편집자 사용 CLI 참조하십시오.
Group VPNv2 서버 클러스터의 서브 서버를 구성하기 위해 다음을 제공합니다.
인터페이스, 보안 존 및 보안 정책을 구성합니다.
[edit interfaces] user@host# set ge-0/0/0 unit 0 description To_RootSrv user@host# set ge-0/0/0 unit 0 family inet address 10.16.103.1/24 user@host# set ge-0/0/1 unit 0 description To_WAN user@host# set ge-0/0/1 unit 0 family inet address 10.17.103.1/24 [edit security zones security-zone GROUPVPN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces ge-0/0/0.0 user@host# set interfaces ge-0/0/1.0 [edit security policies global] user@host# set policy 1000 match source-address any user@host# set policy 1000 match destination-address any user@host# set policy 1000 match application any user@host# set policy 1000 match from-zone any user@host# set policy 1000 match to-zone any user@host# set policy 1000 then deny user@host# set policy 1000 then log session-init user@host# set policy 1000 then count [edit security policies] user@host# set default-policy deny-all
IKE(Internet Key Exchange), 정책 및 게이트웨이를 구성합니다.
[edit security group-vpn server ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn server ike policy RootSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123" [edit security group-vpn server ike policy GMs] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123$ABC123" [edit security group-vpn server ike gateway RootSrv] user@host# set ike-policy RootSrv user@host# set address 10.10.103.1 user@host# set dead-peer-detection always-send user@host# set local-address 10.16.103.1 [edit security group-vpn server ike gateway GM-0001] user@host# set ike-policy GMs user@host# set address 10.18.101.1 user@host# set local-address 10.17.103.1 [edit security group-vpn server ike gateway GM-0002] user@host# set ike-policy GMs user@host# set address 10.18.102.1 user@host# set local-address 10.17.103.1 [edit security group-vpn server ike gateway GM-0003] user@host# set ike-policy GMs user@host# set address 10.18.103.1 user@host# set local-address 10.17.103.1 [edit security group-vpn server ike gateway GM-0004] user@host# set ike-policy GMs user@host# set address 10.18.104.1 user@host# set local-address 10.17.103.1
IPsec SA를 구성합니다.
[edit security group-vpn server ipsec proposal AES256-SHA256-L3600] user@host# set authentication-algorithm hmac-sha-256-128 user@host# set encryption-algorithm aes-256-cbc user@host# set lifetime-seconds 3600
VPN 그룹을 구성합니다.
[edit security group-vpn server group GROUP_ID-0001] user@host# set group-id 1 user@host# set member-threshold 2000 user@host# set server-cluster server-role sub-server user@host# set server-cluster ike-gateway RootSrv user@host# set server-cluster retransmission-period 10 user@host# set ike-gateway GM-0001 user@host# set ike-gateway GM-0002 user@host# set ike-gateway GM-0003 user@host# set ike-gateway GM-0004 user@host# set anti-replay-time-window 1000 user@host# set server-member-communication communication-type unicast user@host# set server-member-communication encryption-algorithm aes-256-cbc user@host# set server-member-communication lifetime-seconds 7200 user@host# set server-member-communication sig-hash-algorithm sha-256
그룹 정책을 구성합니다.
[edit security group-vpn server group GROUP_ID-0001] user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0 user@host# set ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600
결과
구성 모드에서 명령어를 입력하여 show interfacesshow security 구성을 확인 출력이 의도한 구성을 표시하지 않는 경우 이 예제의 지침을 반복하여 구성을 수정합니다.
[edit]
user@host# show interfaces
ge-0/0/0 {
unit 0 {
description To_RootSrv;
family inet {
address 10.16.103.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
description To_WAN;
family inet {
address 10.17.103.1/24;
}
}
}
[edit]
user@host# show security
group-vpn {
server {
ike {
proposal PSK-SHA256-DH14-AES256 {
authentication-method pre-shared-keys;
authentication-algorithm sha-256;
dh-group group14;
encryption-algorithm aes-256-cbc;
}
policy RootSrv {
mode main;
proposals PSK-SHA256-DH14-AES256;
pre-shared-key ascii-text "$ABC123"; ## SECRET-DATA
}
policy GMs {
mode main;
proposals PSK-SHA256-DH14-AES256;
pre-shared-key ascii-text "$ABC123$ABC123"; ## SECRET-DATA
}
gateway RootSrv {
ike-policy RootSrv;
address 10.10.103.1;
dead-peer-detection always-send;
local-address 10.16.103.1;
}
gateway GM-0001 {
ike-policy GMs;
address 10.18.101.1;
local-address 10.17.103.1;
}
gateway GM-0002 {
ike-policy GMs;
address 10.18.102.1;
local-address 10.17.103.1;
}
gateway GM-0003 {
ike-policy GMs;
address 10.18.103.1;
local-address 10.17.103.1;
}
gateway GM-0004 {
ike-policy GMs;
address 10.18.104.1;
local-address 10.17.103.1;
}
}
ipsec {
proposal AES256-SHA256-L3600 {
authentication-algorithm hmac-sha-256-128;
encryption-algorithm aes-256-cbc;
lifetime-seconds 3600;
}
}
group GROUP_ID-0001 {
group-id 1;
member-threshold 2000;
server-cluster {
server-role sub-server;
ike-gateway RootSrv;
retransmission-period 10;
}
ike-gateway GM-0001;
ike-gateway GM-0002;
ike-gateway GM-0003;
ike-gateway GM-0004;
anti-replay-time-window 1000;
server-member-communication {
communication-type unicast;
lifetime-seconds 7200;
encryption-algorithm aes-256-cbc;
sig-hash-algorithm sha-256;
}
ipsec-sa GROUP_ID-0001 {
proposal AES256-SHA256-L3600;
match-policy 1 {
source 172.16.0.0/12;
destination 172.16.0.0/12;
protocol 0;
}
}
}
}
}
policies {
global {
policy 1000 {
match {
source-address any;
destination-address any;
application any;
from-zone any;
to-zone any;
}
then {
deny;
log {
session-init;
}
count;
}
}
}
default-policy {
deny-all;
}
}
zones {
security-zone GROUPVPN {
host-inbound-traffic {
system-services {
ike;
ssh;
ping;
}
}
interfaces {
ge-0/0/0.0;
ge-0/0/1.0;
}
}
}
디바이스 구성이 완료되면 commit 구성 모드에서 입력합니다.
하위 서버 구성 4
CLI 빠른 구성
이 예제를 신속하게 구성하려면 다음 명령을 복사하여 텍스트 파일에 붙여넣기하고, 라인 끊기를 제거하고, 네트워크 구성과 일치하는 데 필요한 세부 정보를 변경하고, 계층 수준에서 명령어를 CLI 입력한 다음 구성 모드에서 [edit]commit 입력합니다.
set interfaces ge-0/0/0 unit 0 description To_RootSrv set interfaces ge-0/0/0 unit 0 family inet address 10.16.104.1/24 set interfaces ge-0/0/1 unit 0 description To_WAN set interfaces ge-0/0/1 unit 0 family inet address 10.17.104.1/24 set security zones security-zone GROUPVPN host-inbound-traffic system-services ike set security zones security-zone GROUPVPN host-inbound-traffic system-services ssh set security zones security-zone GROUPVPN host-inbound-traffic system-services ping set security zones security-zone GROUPVPN interfaces ge-0/0/0.0 set security zones security-zone GROUPVPN interfaces ge-0/0/1.0 set security policies global policy 1000 match source-address any set security policies global policy 1000 match destination-address any set security policies global policy 1000 match application any set security policies global policy 1000 match from-zone any set security policies global policy 1000 match to-zone any set security policies global policy 1000 then deny set security policies global policy 1000 then log session-init set security policies global policy 1000 then count set security policies default-policy deny-all set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn server ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn server ike policy RootSrv mode main set security group-vpn server ike policy RootSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy RootSrv pre-shared-key ascii-text "$ABC123" set security group-vpn server ike policy GMs mode main set security group-vpn server ike policy GMs proposals PSK-SHA256-DH14-AES256 set security group-vpn server ike policy GMs pre-shared-key ascii-text "$ABC123$ABC123" set security group-vpn server ike gateway RootSrv ike-policy RootSrv set security group-vpn server ike gateway RootSrv address 10.10.104.1 set security group-vpn server ike gateway RootSrv dead-peer-detection always-send set security group-vpn server ike gateway RootSrv local-address 10.16.104.1 set security group-vpn server ike gateway GM-0001 ike-policy GMs set security group-vpn server ike gateway GM-0001 address 10.18.101.1 set security group-vpn server ike gateway GM-0001 local-address 10.17.104.1 set security group-vpn server ike gateway GM-0002 ike-policy GMs set security group-vpn server ike gateway GM-0002 address 10.18.102.1 set security group-vpn server ike gateway GM-0002 local-address 10.17.104.1 set security group-vpn server ike gateway GM-0003 ike-policy GMs set security group-vpn server ike gateway GM-0003 address 10.18.103.1 set security group-vpn server ike gateway GM-0003 local-address 10.17.104.1 set security group-vpn server ike gateway GM-0004 ike-policy GMs set security group-vpn server ike gateway GM-0004 address 10.18.104.1 set security group-vpn server ike gateway GM-0004 local-address 10.17.104.1 set security group-vpn server ipsec proposal AES256-SHA256-L3600 authentication-algorithm hmac-sha-256-128 set security group-vpn server ipsec proposal AES256-SHA256-L3600 encryption-algorithm aes-256-cbc set security group-vpn server ipsec proposal AES256-SHA256-L3600 lifetime-seconds 3600 set security group-vpn server group GROUP_ID-0001 group-id 1 set security group-vpn server group GROUP_ID-0001 member-threshold 2000 set security group-vpn server group GROUP_ID-0001 server-cluster server-role sub-server set security group-vpn server group GROUP_ID-0001 server-cluster ike-gateway RootSrv set security group-vpn server group GROUP_ID-0001 server-cluster retransmission-period 10 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0001 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0002 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0003 set security group-vpn server group GROUP_ID-0001 ike-gateway GM-0004 set security group-vpn server group GROUP_ID-0001 anti-replay-time-window 1000 set security group-vpn server group GROUP_ID-0001 server-member-communication communication-type unicast set security group-vpn server group GROUP_ID-0001 server-member-communication encryption-algorithm aes-256-cbc set security group-vpn server group GROUP_ID-0001 server-member-communication lifetime-seconds 7200 set security group-vpn server group GROUP_ID-0001 server-member-communication sig-hash-algorithm sha-256 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 set security group-vpn server group GROUP_ID-0001 ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0
단계별 절차
다음 예제에서는 구성 계층의 다양한 수준을 탐색해야 합니다. 이를 위한 지침은 에서 Configuration Mode의 CLI 편집자 사용 CLI 참조하십시오.
Group VPNv2 서버 클러스터의 서브 서버를 구성하기 위해 다음을 제공합니다.
인터페이스, 보안 존 및 보안 정책을 구성합니다.
[edit interfaces] user@host# set ge-0/0/0 unit 0 description To_RootSrv user@host# set ge-0/0/0 unit 0 family inet address 10.16.104.1/24 user@host# set ge-0/0/1 unit 0 description To_WAN user@host# set ge-0/0/1 unit 0 family inet address 10.17.104.1/24 [edit security zones security-zone GROUPVPN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces ge-0/0/0.0 user@host# set interfaces ge-0/0/1.0 [edit security policies global] user@host# set policy 1000 match source-address any user@host# set policy 1000 match destination-address any user@host# set policy 1000 match application any user@host# set policy 1000 match from-zone any user@host# set policy 1000 match to-zone any user@host# set policy 1000 then deny user@host# set policy 1000 then log session-init user@host# set policy 1000 then count [edit security policies] user@host# set default-policy deny-all
IKE(Internet Key Exchange), 정책 및 게이트웨이를 구성합니다.
[edit security group-vpn server ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn server ike policy RootSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123" [edit security group-vpn server ike policy GMs] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123$ABC123" [edit security group-vpn server ike gateway RootSrv] user@host# set ike-policy RootSrv user@host# set address 10.10.104.1 user@host# set dead-peer-detection always-send user@host# set local-address 10.16.104.1 [edit security group-vpn server ike gateway GM-0001] user@host# set ike-policy GMs user@host# set address 10.18.101.1 user@host# set local-address 10.17.104.1 [edit security group-vpn server ike gateway GM-0002] user@host# set ike-policy GMs user@host# set address 10.18.102.1 user@host# set local-address 10.17.104.1 [edit security group-vpn server ike gateway GM-0003] user@host# set ike-policy GMs user@host# set address 10.18.103.1 user@host# set local-address 10.17.104.1 [edit security group-vpn server ike gateway GM-0004] user@host# set ike-policy GMs user@host# set address 10.18.104.1 user@host# set local-address 10.17.104.1
IPsec SA를 구성합니다.
[edit security group-vpn server ipsec proposal AES256-SHA256-L3600] user@host# set authentication-algorithm hmac-sha-256-128 user@host# set encryption-algorithm aes-256-cbc user@host# set lifetime-seconds 3600
VPN 그룹을 구성합니다.
[edit security group-vpn server group GROUP_ID-0001] user@host# set group-id 1 user@host# set member-threshold 2000 user@host# set server-cluster server-role sub-server user@host# set server-cluster ike-gateway RootSrv user@host# set server-cluster retransmission-period 10 user@host# set ike-gateway GM-0001 user@host# set ike-gateway GM-0002 user@host# set ike-gateway GM-0003 user@host# set ike-gateway GM-0004 user@host# set anti-replay-time-window 1000 user@host# set server-member-communication communication-type unicast user@host# set server-member-communication encryption-algorithm aes-256-cbc user@host# set server-member-communication lifetime-seconds 7200 user@host# set server-member-communication sig-hash-algorithm sha-256
그룹 정책을 구성합니다.
[edit security group-vpn server group GROUP_ID-0001] user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 source 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 destination 172.16.0.0/12 user@host# set ipsec-sa GROUP_ID-0001 match-policy 1 protocol 0 user@host# set ipsec-sa GROUP_ID-0001 proposal AES256-SHA256-L3600
결과
구성 모드에서 명령어를 입력하여 show interfacesshow security 구성을 확인 출력이 의도한 구성을 표시하지 않는 경우 이 예제의 지침을 반복하여 구성을 수정합니다.
[edit]
user@host# show interfaces
ge-0/0/0 {
unit 0 {
description To_RootSrv;
family inet {
address 10.16.104.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
description To_WAN;
family inet {
address 10.17.104.1/24;
}
}
}
[edit]
user@host# show security
group-vpn {
server {
ike {
proposal PSK-SHA256-DH14-AES256 {
authentication-method pre-shared-keys;
authentication-algorithm sha-256;
dh-group group14;
encryption-algorithm aes-256-cbc;
}
policy RootSrv {
mode main;
proposals PSK-SHA256-DH14-AES256;
pre-shared-key ascii-text "$ABC123"; ## SECRET-DATA
}
policy GMs {
mode main;
proposals PSK-SHA256-DH14-AES256;
pre-shared-key ascii-text "$ABC123$ABC123"; ## SECRET-DATA
}
gateway RootSrv {
ike-policy RootSrv;
address 10.10.104.1;
dead-peer-detection always-send;
local-address 10.16.104.1;
}
gateway GM-0001 {
ike-policy GMs;
address 10.18.101.1;
local-address 10.17.104.1;
}
gateway GM-0002 {
ike-policy GMs;
address 10.18.102.1;
local-address 10.17.104.1;
}
gateway GM-0003 {
ike-policy GMs;
address 10.18.103.1;
local-address 10.17.104.1;
}
gateway GM-0004 {
ike-policy GMs;
address 10.18.104.1;
local-address 10.17.104.1;
}
}
ipsec {
proposal AES256-SHA256-L3600 {
authentication-algorithm hmac-sha-256-128;
encryption-algorithm aes-256-cbc;
lifetime-seconds 3600;
}
}
group GROUP_ID-0001 {
group-id 1;
member-threshold 2000;
server-cluster {
server-role sub-server;
ike-gateway RootSrv;
retransmission-period 10;
}
ike-gateway GM-0001;
ike-gateway GM-0002;
ike-gateway GM-0003;
ike-gateway GM-0004;
anti-replay-time-window 1000;
server-member-communication {
communication-type unicast;
lifetime-seconds 7200;
encryption-algorithm aes-256-cbc;
sig-hash-algorithm sha-256;
}
ipsec-sa GROUP_ID-0001 {
proposal AES256-SHA256-L3600;
match-policy 1 {
source 172.16.0.0/12;
destination 172.16.0.0/12;
protocol 0;
}
}
}
}
}
policies {
global {
policy 1000 {
match {
source-address any;
destination-address any;
application any;
from-zone any;
to-zone any;
}
then {
deny;
log {
session-init;
}
count;
}
}
}
default-policy {
deny-all;
}
}
zones {
security-zone GROUPVPN {
host-inbound-traffic {
system-services {
ike;
ssh;
ping;
}
}
interfaces {
ge-0/0/0.0;
ge-0/0/1.0;
}
}
}
디바이스 구성이 완료되면 commit 구성 모드에서 입력합니다.
GM-0001 구성(SRX 시리즈 디바이스 또는 vSRX 인스턴스)
CLI 빠른 구성
이 예제를 신속하게 구성하려면 다음 명령을 복사하여 텍스트 파일에 붙여넣기하고, 라인 끊기를 제거하고, 네트워크 구성과 일치하는 데 필요한 세부 정보를 변경하고, 계층 수준에서 명령어를 CLI 입력한 다음 구성 모드에서 [edit]commit 입력합니다.
set interfaces ge-0/0/0 unit 0 description To_LAN set interfaces ge-0/0/0 unit 0 family inet address 172.16.101.1/24 set interfaces ge-0/0/1 unit 0 description To_SubSrv set interfaces ge-0/0/1 unit 0 family inet address 10.18.101.1/24 set security zones security-zone LAN host-inbound-traffic system-services ike set security zones security-zone LAN host-inbound-traffic system-services ssh set security zones security-zone LAN host-inbound-traffic system-services ping set security zones security-zone LAN interfaces ge-0/0/0.0 set security zones security-zone WAN host-inbound-traffic system-services ike set security zones security-zone WAN host-inbound-traffic system-services ssh set security zones security-zone WAN host-inbound-traffic system-services ping set security zones security-zone WAN interfaces ge-0/0/1.0 set security address-book global address 172.16.0.0/12 172.16.0.0/12 set security policies from-zone LAN to-zone WAN policy 1 match source-address 172.16.0.0/12 set security policies from-zone LAN to-zone WAN policy 1 match destination-address 172.16.0.0/12 set security policies from-zone LAN to-zone WAN policy 1 match application any set security policies from-zone LAN to-zone WAN policy 1 then permit set security policies from-zone LAN to-zone WAN policy 1 then log session-init set security policies from-zone WAN to-zone LAN policy 1 match source-address 172.16.0.0/12 set security policies from-zone WAN to-zone LAN policy 1 match destination-address 172.16.0.0/12 set security policies from-zone WAN to-zone LAN policy 1 match application any set security policies from-zone WAN to-zone LAN policy 1 then permit set security policies from-zone WAN to-zone LAN policy 1 then log session-init set security policies global policy 1000 match source-address any set security policies global policy 1000 match destination-address any set security policies global policy 1000 match application any set security policies global policy 1000 match from-zone any set security policies global policy 1000 match to-zone any set security policies global policy 1000 then deny set security policies global policy 1000 then log session-init set security policies global policy 1000 then count set security policies default-policy deny-all set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn member ike policy SubSrv mode main set security group-vpn member ike policy SubSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn member ike policy SubSrv pre-shared-key ascii-text "$ABC123$ABC123" set security group-vpn member ike gateway SubSrv ike-policy SubSrv set security group-vpn member ike gateway SubSrv server-address 10.17.101.1 set security group-vpn member ike gateway SubSrv server-address 10.17.102.1 set security group-vpn member ike gateway SubSrv server-address 10.17.103.1 set security group-vpn member ike gateway SubSrv server-address 10.17.104.1 set security group-vpn member ike gateway SubSrv local-address 10.18.101.1 set security group-vpn member ipsec vpn GROUP_ID-0001 ike-gateway SubSrv set security group-vpn member ipsec vpn GROUP_ID-0001 group-vpn-external-interface ge-0/0/1.0 set security group-vpn member ipsec vpn GROUP_ID-0001 group 1 set security group-vpn member ipsec vpn GROUP_ID-0001 recovery-probe set security ipsec-policy from-zone LAN to-zone WAN ipsec-group-vpn GROUP_ID-0001
단계별 절차
다음 예제에서는 구성 계층의 다양한 수준을 탐색해야 합니다. 이를 위한 지침은 에서 Configuration Mode의 CLI 편집자 사용 CLI 참조하십시오.
Group VPNv2 구성원을 구성하기 위해 다음을 합니다.
인터페이스, 보안 존 및 보안 정책을 구성합니다.
[edit interfaces] user@host# set ge-0/0/0 unit 0 description To_LAN user@host# set ge-0/0/0 unit 0 family inet address 172.16.101.1/24 user@host# set ge-0/0/1 unit 0 description To_SubSrv user@host# set ge-0/0/1 unit 0 family inet address 10.18.101.1/24 [edit security zones security-zone LAN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces ge-0/0/0.0 [edit security zones security-zone WAN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces ge-0/0/1.0 [edit security] user@host# set address-book global address 172.16.0.0/12 172.16.0.0/12 [edit security policies from-zone LAN to-zone WAN] user@host# set policy 1 match source-address 172.16.0.0/12 user@host# set policy 1 match destination-address 172.16.0.0/12 user@host# set policy 1 match application any user@host# set policy 1 then permit user@host# set policy 1 then log session-init [edit security policies from-zone WAN to-zone LAN] user@host# set policy 1 match source-address 172.16.0.0/12 user@host# set policy 1 match destination-address 172.16.0.0/12 user@host# set policy 1 match application any user@host# set policy 1 then permit user@host# set policy 1 then log session-init [edit security policies global] user@host# set policy 1000 match source-address any user@host# set policy 1000 match destination-address any user@host# set policy 1000 match application any user@host# set policy 1000 match from-zone any user@host# set policy 1000 match to-zone any user@host# set policy 1000 then deny user@host# set policy 1000 then log session-init user@host# set policy 1000 then count [edit] user@host# set security policies default-policy deny-all
IKE(Internet Key Exchange), 정책 및 게이트웨이를 구성합니다.
[edit security group-vpn member ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn member ike policy SubSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123$ABC123" [edit security group-vpn member ike gateway SubSrv] user@host# set ike-policy SubSrv user@host# set server-address 10.17.101.1 user@host# set server-address 10.17.102.1 user@host# set server-address 10.17.103.1 user@host# set server-address 10.17.104.1 user@host# set local-address 10.18.101.1
IPsec SA를 구성합니다.
[edit security group-vpn member ipsec vpn GROUP_ID-0001] user@host# set ike-gateway SubSrv user@host# set group-vpn-external-interface ge-0/0/1.0 user@host# set group 1 user@host# set recovery-probe
IPsec 정책을 구성합니다.
[edit security ipsec-policy from-zone LAN to-zone WAN] user@host# set ipsec-group-vpn GROUP_ID-0001
결과
구성 모드에서 명령어를 입력하여 show interfacesshow security 구성을 확인 출력이 의도한 구성을 표시하지 않는 경우 이 예제의 지침을 반복하여 구성을 수정합니다.
[edit]
user@host# show interfaces
ge-0/0/0 {
unit 0 {
description To_LAN;
family inet {
address 172.16.101.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
description To_SubSrv;
family inet {
address 10.18.101.1/24;
}
}
}
[edit]
user@host# show security
address-book {
global {
address 172.16.0.0/12 172.16.0.0/12;
}
}
group-vpn {
member {
ike {
proposal PSK-SHA256-DH14-AES256 {
authentication-method pre-shared-keys;
dh-group group14;
authentication-algorithm sha-256;
encryption-algorithm aes-256-cbc;
}
policy SubSrv {
mode main;
proposals PSK-SHA256-DH14-AES256;
pre-shared-key ascii-text "$ABC123$ABC123"; ## SECRET-DATA
}
gateway SubSrv {
ike-policy SubSrv;
server-address [ 10.17.101.1 10.17.102.1 10.17.103.1 10.17.104.1 ];
local-address 10.18.101.1;
}
}
ipsec {
vpn GROUP_ID-0001 {
ike-gateway SubSrv;
group-vpn-external-interface ge-0/0/1.0;
group 1;
recovery-probe;
}
}
}
}
ipsec-policy {
from-zone LAN to-zone WAN {
ipsec-group-vpn GROUP_ID-0001;
}
}
policies {
from-zone LAN to-zone WAN {
policy 1 {
match {
source-address 172.16.0.0/12;
destination-address 172.16.0.0/12;
application any;
}
then {
permit;
log {
session-init;
}
}
}
}
from-zone WAN to-zone LAN {
policy 1 {
match {
source-address 172.16.0.0/12;
destination-address 172.16.0.0/12;
application any;
}
then {
permit;
log {
session-init;
}
}
}
}
global {
policy 1000 {
match {
source-address any;
destination-address any;
application any;
from-zone any;
to-zone any;
}
then {
deny;
log {
session-init;
}
count;
}
}
}
default-policy {
deny-all;
}
}
zones {
security-zone LAN {
host-inbound-traffic {
system-services {
ike;
ssh;
ping;
}
}
interfaces {
ge-0/0/0.0;
}
}
security-zone WAN {
host-inbound-traffic {
system-services {
ike;
ssh;
ping;
}
}
interfaces {
ge-0/0/1.0;
}
}
}
디바이스 구성이 완료되면 commit 구성 모드에서 입력합니다.
Configuring GM-0002 (SRX Series Device 또는 vSRX 인스턴스)
CLI 빠른 구성
이 예제를 신속하게 구성하려면 다음 명령을 복사하여 텍스트 파일에 붙여넣기하고, 라인 끊기를 제거하고, 네트워크 구성과 일치하는 데 필요한 세부 정보를 변경하고, 계층 수준에서 명령어를 CLI 입력한 다음 구성 모드에서 [edit]commit 입력합니다.
set interfaces ge-0/0/0 unit 0 description To_LAN set interfaces ge-0/0/0 unit 0 family inet address 172.16.102.1/24 set interfaces ge-0/0/1 unit 0 description To_SubSrv set interfaces ge-0/0/1 unit 0 family inet address 10.18.102.1/24 set security zones security-zone LAN host-inbound-traffic system-services ike set security zones security-zone LAN host-inbound-traffic system-services ssh set security zones security-zone LAN host-inbound-traffic system-services ping set security zones security-zone LAN interfaces ge-0/0/0.0 set security zones security-zone WAN host-inbound-traffic system-services ike set security zones security-zone WAN host-inbound-traffic system-services ssh set security zones security-zone WAN host-inbound-traffic system-services ping set security zones security-zone WAN interfaces ge-0/0/1.0 set security address-book global address 172.16.0.0/12 172.16.0.0/12 set security policies from-zone LAN to-zone WAN policy 1 match source-address 172.16.0.0/12 set security policies from-zone LAN to-zone WAN policy 1 match destination-address 172.16.0.0/12 set security policies from-zone LAN to-zone WAN policy 1 match application any set security policies from-zone LAN to-zone WAN policy 1 then permit set security policies from-zone LAN to-zone WAN policy 1 then log session-init set security policies from-zone WAN to-zone LAN policy 1 match source-address 172.16.0.0/12 set security policies from-zone WAN to-zone LAN policy 1 match destination-address 172.16.0.0/12 set security policies from-zone WAN to-zone LAN policy 1 match application any set security policies from-zone WAN to-zone LAN policy 1 then permit set security policies from-zone WAN to-zone LAN policy 1 then log session-init set security policies global policy 1000 match source-address any set security policies global policy 1000 match destination-address any set security policies global policy 1000 match application any set security policies global policy 1000 match from-zone any set security policies global policy 1000 match to-zone any set security policies global policy 1000 then deny set security policies global policy 1000 then log session-init set security policies global policy 1000 then count set security policies default-policy deny-all set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn member ike policy SubSrv mode main set security group-vpn member ike policy SubSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn member ike policy SubSrv pre-shared-key ascii-text "$ABC123$ABC123" set security group-vpn member ike gateway SubSrv ike-policy SubSrv set security group-vpn member ike gateway SubSrv server-address 10.17.101.1 set security group-vpn member ike gateway SubSrv server-address 10.17.102.1 set security group-vpn member ike gateway SubSrv server-address 10.17.103.1 set security group-vpn member ike gateway SubSrv server-address 10.17.104.1 set security group-vpn member ike gateway SubSrv local-address 10.18.102.1 set security group-vpn member ipsec vpn GROUP_ID-0001 ike-gateway SubSrv set security group-vpn member ipsec vpn GROUP_ID-0001 group-vpn-external-interface ge-0/0/1.0 set security group-vpn member ipsec vpn GROUP_ID-0001 group 1 set security group-vpn member ipsec vpn GROUP_ID-0001 recovery-probe set security ipsec-policy from-zone LAN to-zone WAN ipsec-group-vpn GROUP_ID-0001
단계별 절차
다음 예제에서는 구성 계층의 다양한 수준을 탐색해야 합니다. 이를 위한 지침은 에서 Configuration Mode의 CLI 편집자 사용 CLI 참조하십시오.
Group VPNv2 구성원을 구성하기 위해 다음을 합니다.
인터페이스, 보안 존 및 보안 정책을 구성합니다.
[edit interfaces] user@host# set ge-0/0/0 unit 0 description To_LAN user@host# set ge-0/0/0 unit 0 family inet address 172.16.102.1/24 user@host# set ge-0/0/1 unit 0 description To_SubSrv user@host# set ge-0/0/1 unit 0 family inet address 10.18.102.1/24 [edit security zones security-zone LAN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces ge-0/0/0.0 [edit security zones security-zone WAN] user@host# set host-inbound-traffic system-services ike user@host# set host-inbound-traffic system-services ssh user@host# set host-inbound-traffic system-services ping user@host# set interfaces ge-0/0/1.0 [edit security] user@host# set address-book global address 172.16.0.0/12 172.16.0.0/12 [edit security policies from-zone LAN to-zone WAN] user@host# set policy 1 match source-address 172.16.0.0/12 user@host# set policy 1 match destination-address 172.16.0.0/12 user@host# set policy 1 match application any user@host# set policy 1 then permit user@host# set policy 1 then log session-init [edit security policies from-zone WAN to-zone LAN] user@host# set policy 1 match source-address 172.16.0.0/12 user@host# set policy 1 match destination-address 172.16.0.0/12 user@host# set policy 1 match application any user@host# set policy 1 then permit user@host# set policy 1 then log session-init [edit security policies global] user@host# set policy 1000 match source-address any user@host# set policy 1000 match destination-address any user@host# set policy 1000 match application any user@host# set policy 1000 match from-zone any user@host# set policy 1000 match to-zone any user@host# set policy 1000 then deny user@host# set policy 1000 then log session-init user@host# set policy 1000 then count [edit] user@host# set security policies default-policy deny-all
IKE(Internet Key Exchange), 정책 및 게이트웨이를 구성합니다.
[edit security group-vpn member ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn member ike policy SubSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123$ABC123" [edit security group-vpn member ike gateway SubSrv] user@host# set ike-policy SubSrv user@host# set server-address 10.17.101.1 user@host# set server-address 10.17.102.1 user@host# set server-address 10.17.103.1 user@host# set server-address 10.17.104.1 user@host# set local-address 10.18.102.1
IPsec SA를 구성합니다.
[edit security group-vpn member ipsec vpn GROUP_ID-0001] user@host# set ike-gateway SubSrv user@host# set group-vpn-external-interface ge-0/0/1.0 user@host# set group 1 user@host# set recovery-probe
IPsec 정책을 구성합니다.
[edit security ipsec-policy from-zone LAN to-zone WAN] user@host# set ipsec-group-vpn GROUP_ID-0001
결과
구성 모드에서 명령어를 입력하여 show interfacesshow security 구성을 확인 출력이 의도한 구성을 표시하지 않는 경우 이 예제의 지침을 반복하여 구성을 수정합니다.
[edit]
user@host# show interfaces
ge-0/0/0 {
unit 0 {
description To_LAN;
family inet {
address 172.16.102.1/24;
}
}
}
ge-0/0/1 {
unit 0 {
description To_SubSrv;
family inet {
address 10.18.102.1/24;
}
}
}
[edit]
user@host# show security
address-book {
global {
address 172.16.0.0/12 172.16.0.0/12;
}
}
group-vpn {
member {
ike {
proposal PSK-SHA256-DH14-AES256 {
authentication-method pre-shared-keys;
dh-group group14;
authentication-algorithm sha-256;
encryption-algorithm aes-256-cbc;
}
policy SubSrv {
mode main;
proposals PSK-SHA256-DH14-AES256;
pre-shared-key ascii-text "$ABC123$ABC123"; ## SECRET-DATA
}
gateway SubSrv {
ike-policy SubSrv;
server-address [ 10.17.101.1 10.17.102.1 10.17.103.1 10.17.104.1 ];
local-address 10.18.102.1;
}
}
ipsec {
vpn GROUP_ID-0001 {
ike-gateway SubSrv;
group-vpn-external-interface ge-0/0/1.0;
group 1;
recovery-probe;
}
}
}
}
ipsec-policy {
from-zone LAN to-zone WAN {
ipsec-group-vpn GROUP_ID-0001;
}
}
policies {
from-zone LAN to-zone WAN {
policy 1 {
match {
source-address 172.16.0.0/12;
destination-address 172.16.0.0/12;
application any;
}
then {
permit;
log {
session-init;
}
}
}
}
from-zone WAN to-zone LAN {
policy 1 {
match {
source-address 172.16.0.0/12;
destination-address 172.16.0.0/12;
application any;
}
then {
permit;
log {
session-init;
}
}
}
}
global {
policy 1000 {
match {
source-address any;
destination-address any;
application any;
from-zone any;
to-zone any;
}
then {
deny;
log {
session-init;
}
count;
}
}
}
default-policy {
deny-all;
}
}
zones {
security-zone LAN {
host-inbound-traffic {
system-services {
ike;
ssh;
ping;
}
}
interfaces {
ge-0/0/0.0;
}
}
security-zone WAN {
host-inbound-traffic {
system-services {
ike;
ssh;
ping;
}
}
interfaces {
ge-0/0/1.0;
}
}
}
디바이스 구성이 완료되면 commit 구성 모드에서 입력합니다.
Configuring GM-0003 (MX Series Device)
CLI 빠른 구성
이 예제를 신속하게 구성하려면 다음 명령을 복사하여 텍스트 파일에 붙여넣기하고, 라인 끊기를 제거하고, 네트워크 구성과 일치하는 데 필요한 세부 정보를 변경하고, 계층 수준에서 명령어를 CLI 입력한 다음 구성 모드에서 [edit]commit 입력합니다.
set interfaces xe-0/0/1 unit 0 family inet service input service-set GROUP_ID-0001 service-filter GroupVPN-KS set interfaces xe-0/0/1 unit 0 family inet service output service-set GROUP_ID-0001 service-filter GroupVPN-KS set interfaces xe-0/0/1 unit 0 family inet address 10.18.103.1/24 set interfaces xe-0/0/2 unit 0 family inet address 172.16.103.1/24 set interfaces ms-0/2/0 unit 0 family inet set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn member ike policy SubSrv mode main set security group-vpn member ike policy SubSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn member ike policy SubSrv pre-shared-key ascii-text "$ABC123$ABC123" set security group-vpn member ike gateway SubSrv ike-policy SubSrv set security group-vpn member ike gateway SubSrv server-address 10.17.101.1 set security group-vpn member ike gateway SubSrv server-address 10.17.102.1 set security group-vpn member ike gateway SubSrv server-address 10.17.103.1 set security group-vpn member ike gateway SubSrv server-address 10.17.104.1 set security group-vpn member ike gateway SubSrv local-address 10.18.103.1 set security group-vpn member ipsec vpn GROUP_ID-0001 ike-gateway SubSrv set security group-vpn member ipsec vpn GROUP_ID-0001 group 1 set security group-vpn member ipsec vpn GROUP_ID-0001 match-direction output set security group-vpn member ipsec vpn GROUP_ID-0001 tunnel-mtu 1400 set security group-vpn member ipsec vpn GROUP_ID-0001 df-bit clear set firewall family inet service-filter GroupVPN-KS term inbound-ks from source-address 10.17.101.1/32 set firewall family inet service-filter GroupVPN-KS term inbound-ks from source-address 10.17.102.1/32 set firewall family inet service-filter GroupVPN-KS term inbound-ks from source-address 10.17.103.1/32 set firewall family inet service-filter GroupVPN-KS term inbound-ks from source-address 10.17.104.1/32 set firewall family inet service-filter GroupVPN-KS term inbound-ks then skip set firewall family inet service-filter GroupVPN-KS term outbound-ks from destination-address 10.17.101.1/32 set firewall family inet service-filter GroupVPN-KS term outbound-ks from destination-address 10.17.102.1/32 set firewall family inet service-filter GroupVPN-KS term outbound-ks from destination-address 10.17.103.1/32 set firewall family inet service-filter GroupVPN-KS term outbound-ks from destination-address 10.17.104.1/32 set firewall family inet service-filter GroupVPN-KS term outbound-ks then skip set firewall family inet service-filter GroupVPN-KS term GROUP_ID-0001 from source-address 172.16.0.0/12 set firewall family inet service-filter GroupVPN-KS term GROUP_ID-0001 from destination-address 172.16.0.0/12 set firewall family inet service-filter GroupVPN-KS term GROUP_ID-0001 then service set services service-set GROUP_ID-0001 interface-service service-interface ms-0/2/0.0 set services service-set GROUP_ID-0001 ipsec-group-vpn GROUP_ID-0001
단계별 절차
다음 예제에서는 구성 계층의 다양한 수준을 탐색해야 합니다. 이를 위한 지침은 에서 Configuration Mode의 CLI 편집자 사용 CLI 참조하십시오.
Group VPNv2 구성원을 구성하기 위해 다음을 합니다.
인터페이스를 구성합니다.
[edit interfaces] user@host# set xe-0/0/1 unit 0 family inet service input service-set GROUP_ID-0001 service-filter GroupVPN-KS user@host# set xe-0/0/1 unit 0 family inet service output service-set GROUP_ID-0001 service-filter GroupVPN-KS user@host# set xe-0/0/1 unit 0 family inet address 10.18.103.1/24 user@host# set xe-0/0/2 unit 0 family inet address 172.16.103.1/24 user@host# set ms-0/2/0 unit 0 family inet
IKE(Internet Key Exchange), 정책 및 게이트웨이를 구성합니다.
[edit security group-vpn member ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set dh-group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn member ike policy SubSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123$ABC123" [edit security group-vpn member ike gateway SubSrv] user@host# set ike-policy SubSrv user@host# set server-address 10.17.101.1 user@host# set server-address 10.17.102.1 user@host# set server-address 10.17.103.1 user@host# set server-address 10.17.104.1 user@host# set local-address 10.18.103.1
IPsec SA를 구성합니다.
[edit security group-vpn member ipsec vpn GROUP_ID-0001] user@host# set ike-gateway SubSrv user@host# set group 1 user@host# set match-direction output user@host# set tunnel-mtu 1400 user@host# set df-bit clear
서비스 필터를 구성합니다.
[edit firewall family inet service-filter GroupVPN-KS] user@host# set term inbound-ks from source-address 10.17.101.1/32 user@host# set term inbound-ks from source-address 10.17.102.1/32 user@host# set term inbound-ks from source-address 10.17.103.1/32 user@host# set term inbound-ks from source-address 10.17.104.1/32 user@host# set term inbound-ks then skip user@host# set term outbound-ks from destination-address 10.17.101.1/32 user@host# set term outbound-ks from destination-address 10.17.102.1/32 user@host# set term outbound-ks from destination-address 10.17.103.1/32 user@host# set term outbound-ks from destination-address 10.17.104.1/32 user@host# set term outbound-ks then skip user@host# set term GROUP_ID-0001 from source-address 172.16.0.0/12 user@host# set term GROUP_ID-0001 from destination-address 172.16.0.0/12 user@host# set term GROUP_ID-0001 then service
서비스 세트를 구성합니다.
[edit services service-set GROUP_ID-0001] user@host# set interface-service service-interface ms-0/2/0.0 user@host# set ipsec-group-vpn GROUP_ID-0001
결과
구성 모드에서 , 및 명령어를 입력하여 show interfacesshow securityshow servicesshow firewall 구성을 확인 출력이 의도한 구성을 표시하지 않는 경우 이 예제의 지침을 반복하여 구성을 수정합니다.
[edit]
user@host# show interfaces
xe-0/0/1 {
unit 0 {
family inet {
service {
input {
service-set GROUP_ID-0001 service-filter GroupVPN-KS;
}
output {
service-set GROUP_ID-0001 service-filter GroupVPN-KS;
}
}
address 10.18.103.1/24;
}
}
}
xe-0/0/2 {
unit 0 {
family inet {
address 172.16.103.1/24;
}
}
}
ms-0/2/0 {
unit 0 {
family inet;
}
}
[edit]
user@host# show security
group-vpn {
member {
ike {
proposal PSK-SHA256-DH14-AES256 {
authentication-method pre-shared-keys;
dh-group group14;
authentication-algorithm sha-256;
encryption-algorithm aes-256-cbc;
}
policy SubSrv {
mode main;
proposals PSK-SHA256-DH14-AES256;
pre-shared-key ascii-text "$ABC123$ABC123"; ## SECRET-DATA
}
gateway SubSrv {
ike-policy SubSrv;
server-address [ 10.17.101.1 10.17.102.1 10.17.103.1 10.17.104.1 ];
local-address 10.18.103.1;
}
}
ipsec {
vpn GROUP_ID-0001 {
ike-gateway SubSrv;
group 1;
match-direction output;
tunnel-mtu 1400;
df-bit clear;
}
}
}
}
[edit]
user@host# show services
service-set GROUP_ID-0001 {
interface-service {
service-interface ms-0/2/0.0;
}
ipsec-group-vpn GROUP_ID-0001;
}
[edit]
user@host# show firewall
family inet {
service-filter GroupVPN-KS {
term inbound-ks {
from {
source-address {
10.17.101.1/32;
10.17.102.1/32;
10.17.103.1/32;
10.17.104.1/32;
}
}
then skip;
}
term outbound-ks {
from {
destination-address {
10.17.101.1/32;
10.17.102.1/32;
10.17.103.1/32;
10.17.104.1/32;
}
}
then skip;
}
term GROUP_ID-0001 {
from {
source-address {
172.16.0.0/12;
}
destination-address {
172.16.0.0/12;
}
}
then service;
}
}
}
디바이스 구성이 완료되면 commit 구성 모드에서 입력합니다.
Configuring GM-0004 (MX Series Device)
CLI 빠른 구성
이 예제를 신속하게 구성하려면 다음 명령을 복사하여 텍스트 파일에 붙여넣기하고, 라인 끊기를 제거하고, 네트워크 구성과 일치하는 데 필요한 세부 정보를 변경하고, 계층 수준에서 명령어를 CLI 입력한 다음 구성 모드에서 [edit]commit 입력합니다.
set interfaces xe-0/0/1 unit 0 family inet service input service-set GROUP_ID-0001 service-filter GroupVPN-KS set interfaces xe-0/0/1 unit 0 family inet service output service-set GROUP_ID-0001 service-filter GroupVPN-KS set interfaces xe-0/0/1 unit 0 family inet address 10.18.104.1/24 set interfaces xe-0/0/2 unit 0 family inet address 172.16.104.1/24 set interfaces ms-0/2/0 unit 0 family inet set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 authentication-method pre-shared-keys set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 dh-group group14 set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 authentication-algorithm sha-256 set security group-vpn member ike proposal PSK-SHA256-DH14-AES256 encryption-algorithm aes-256-cbc set security group-vpn member ike policy SubSrv mode main set security group-vpn member ike policy SubSrv proposals PSK-SHA256-DH14-AES256 set security group-vpn member ike policy SubSrv pre-shared-key ascii-text "$ABC123$ABC123" set security group-vpn member ike gateway SubSrv ike-policy SubSrv set security group-vpn member ike gateway SubSrv server-address 10.17.101.1 set security group-vpn member ike gateway SubSrv server-address 10.17.102.1 set security group-vpn member ike gateway SubSrv server-address 10.17.103.1 set security group-vpn member ike gateway SubSrv server-address 10.17.104.1 set security group-vpn member ike gateway SubSrv local-address 10.18.104.1 set security group-vpn member ipsec vpn GROUP_ID-0001 ike-gateway SubSrv set security group-vpn member ipsec vpn GROUP_ID-0001 group 1 set security group-vpn member ipsec vpn GROUP_ID-0001 match-direction output set security group-vpn member ipsec vpn GROUP_ID-0001 tunnel-mtu 1400 set security group-vpn member ipsec vpn GROUP_ID-0001 df-bit clear set firewall family inet service-filter GroupVPN-KS term inbound-ks from source-address 10.17.101.1/32 set firewall family inet service-filter GroupVPN-KS term inbound-ks from source-address 10.17.102.1/32 set firewall family inet service-filter GroupVPN-KS term inbound-ks from source-address 10.17.103.1/32 set firewall family inet service-filter GroupVPN-KS term inbound-ks from source-address 10.17.104.1/32 set firewall family inet service-filter GroupVPN-KS term inbound-ks then skip set firewall family inet service-filter GroupVPN-KS term outbound-ks from destination-address 10.17.101.1/32 set firewall family inet service-filter GroupVPN-KS term outbound-ks from destination-address 10.17.102.1/32 set firewall family inet service-filter GroupVPN-KS term outbound-ks from destination-address 10.17.103.1/32 set firewall family inet service-filter GroupVPN-KS term outbound-ks from destination-address 10.17.104.1/32 set firewall family inet service-filter GroupVPN-KS term outbound-ks then skip set firewall family inet service-filter GroupVPN-KS term GROUP_ID-0001 from source-address 172.16.0.0/12 set firewall family inet service-filter GroupVPN-KS term GROUP_ID-0001 from destination-address 172.16.0.0/12 set firewall family inet service-filter GroupVPN-KS term GROUP_ID-0001 then service set services service-set GROUP_ID-0001 interface-service service-interface ms-0/2/0.0 set services service-set GROUP_ID-0001 ipsec-group-vpn GROUP_ID-0001
단계별 절차
다음 예제에서는 구성 계층의 다양한 수준을 탐색해야 합니다. 이를 위한 지침은 에서 Configuration Mode의 CLI 편집자 사용 CLI 참조하십시오.
Group VPNv2 구성원을 구성하기 위해 다음을 합니다.
인터페이스를 구성합니다.
[edit interfaces] user@host# set xe-0/0/1 unit 0 family inet service input service-set GROUP_ID-0001 service-filter GroupVPN-KS user@host# set xe-0/0/1 unit 0 family inet service output service-set GROUP_ID-0001 service-filter GroupVPN-KS user@host# set xe-0/0/1 unit 0 family inet address 10.18.104.1/24 user@host# set xe-0/0/2 unit 0 family inet address 172.16.104.1/24 user@host# set ms-0/2/0 unit 0 family inet
IKE(Internet Key Exchange), 정책 및 게이트웨이를 구성합니다.
[edit security group-vpn member ike proposal PSK-SHA256-DH14-AES256] user@host# set authentication-method pre-shared-keys user@host# set dh-group group14 user@host# set authentication-algorithm sha-256 user@host# set encryption-algorithm aes-256-cbc [edit security group-vpn member ike policy SubSrv] user@host# set mode main user@host# set proposals PSK-SHA256-DH14-AES256 user@host# set pre-shared-key ascii-text "$ABC123$ABC123" [edit security group-vpn member ike gateway SubSrv] user@host# set ike-policy SubSrv user@host# set server-address 10.17.101.1 user@host# set server-address 10.17.102.1 user@host# set server-address 10.17.103.1 user@host# set server-address 10.17.104.1 user@host# set local-address 10.18.104.1
IPsec SA를 구성합니다.
[edit security group-vpn member ipsec vpn GROUP_ID-0001] user@host# set ike-gateway SubSrv user@host# set group 1 user@host# set match-direction output user@host# set tunnel-mtu 1400 user@host# set df-bit clear
서비스 필터를 구성합니다.
[edit firewall family inet service-filter GroupVPN-KS] user@host# set term inbound-ks from source-address 10.17.101.1/32 user@host# set term inbound-ks from source-address 10.17.102.1/32 user@host# set term inbound-ks from source-address 10.17.103.1/32 user@host# set term inbound-ks from source-address 10.17.104.1/32 user@host# set term inbound-ks then skip user@host# set term outbound-ks from destination-address 10.17.101.1/32 user@host# set term outbound-ks from destination-address 10.17.102.1/32 user@host# set term outbound-ks from destination-address 10.17.103.1/32 user@host# set term outbound-ks from destination-address 10.17.104.1/32 user@host# set term outbound-ks then skip user@host# set term GROUP_ID-0001 from source-address 172.16.0.0/12 user@host# set term GROUP_ID-0001 from destination-address 172.16.0.0/12 user@host# set term GROUP_ID-0001 then service
서비스 세트를 구성합니다.
[edit services service-set GROUP_ID-0001] user@host# set interface-service service-interface ms-0/2/0.0 user@host# set ipsec-group-vpn GROUP_ID-0001
결과
구성 모드에서 , 및 명령어를 입력하여 show interfacesshow securityshow servicesshow firewall 구성을 확인 출력이 의도한 구성을 표시하지 않는 경우 이 예제의 지침을 반복하여 구성을 수정합니다.
[edit]
user@host# show interfaces
xe-0/0/1 {
unit 0 {
family inet {
service {
input {
service-set GROUP_ID-0001 service-filter GroupVPN-KS;
}
output {
service-set GROUP_ID-0001 service-filter GroupVPN-KS;
}
}
address 10.18.104.1/24;
}
}
}
xe-0/0/2 {
unit 0 {
family inet {
address 172.16.104.1/24;
}
}
}
ms-0/2/0 {
unit 0 {
family inet;
}
}
[edit]
user@host# show security
group-vpn {
member {
ike {
proposal PSK-SHA256-DH14-AES256 {
authentication-method pre-shared-keys;
dh-group group14;
authentication-algorithm sha-256;
encryption-algorithm aes-256-cbc;
}
policy SubSrv {
mode main;
proposals PSK-SHA256-DH14-AES256;
pre-shared-key ascii-text ""$ABC123$ABC123"; ## SECRET-DATA
}
gateway SubSrv {
ike-policy SubSrv;
server-address [ 10.17.101.1 10.17.102.1 10.17.103.1 10.17.104.1 ];
local-address 10.18.104.1;
}
}
ipsec {
vpn GROUP_ID-0001 {
ike-gateway SubSrv;
group 1;
match-direction output;
tunnel-mtu 1400;
df-bit clear;
}
}
}
}
[edit]
user@host# show services
service-set GROUP_ID-0001 {
interface-service {
service-interface ms-0/2/0.0;
}
ipsec-group-vpn GROUP_ID-0001;
}
[edit]
user@host# show firewall
family inet {
service-filter GroupVPN-KS {
term inbound-ks {
from {
source-address {
10.17.101.1/32;
10.17.102.1/32;
10.17.103.1/32;
10.17.104.1/32;
}
}
then skip;
}
term outbound-ks {
from {
destination-address {
10.17.101.1/32;
10.17.102.1/32;
10.17.103.1/32;
10.17.104.1/32;
}
}
then skip;
}
term GROUP_ID-0001 {
from {
source-address {
172.16.0.0/12;
}
destination-address {
172.16.0.0/12;
}
}
then service;
}
}
}
디바이스 구성이 완료되면 commit 구성 모드에서 입력합니다.
확인
구성이 제대로 작동하고 있는지 확인합니다.
- 서버 클러스터 작동 검증
- SAS가 회원들에게 분산되어 있는지 검증
- 서버에서 IKE(Internet Key Exchange) SAS 검증
- 서버 및 그룹 멤버에서 IPsec SAS 검증
- 그룹 구성원에 대한 IPsec 정책 검증
서버 클러스터 작동 검증
목적
서버 클러스터의 디바이스가 그룹의 피어 서버를 인식하는지 검증합니다. 서버가 활성 상태인지, 클러스터 내 역할이 적절하게 할당되었는지 확인합니다.
실행
운영 모드에서 루트 서버의 show security group-vpn server server-clustershow security group-vpn server server-cluster detail , 및 show security group-vpn server statistics 명령어를 입력합니다.
user@RootSrv> show security group-vpn server server-cluster Group: GROUP_ID-0001, Group Id: 1 Role: Root-server, Version Number: 2, Peer Gateway Peer IP Role Status SubSrv01 10.16.101.1 Sub-server Active SubSrv02 10.16.102.1 Sub-server Active SubSrv03 10.16.103.1 Sub-server Active SubSrv04 10.16.104.1 Sub-server Active
user@RootSrv> show security group-vpn server server-cluster detail
Group: GROUP_ID-0001, Group Id: 1
Role: Root-server, Version Number: 2
Peer gateway: SubSrv01
Peer IP: 10.16.101.1, Local IP: 10.10.101.1, VR: default
Role: Sub-server, Status: Active
CLUSTER-INIT send: 0
CLUSTER-INIT recv: 1
CLUSTER-INIT success: 1
CLUSTER-INIT fail: 0
CLUSTER-INIT dup: 0
CLUSTER-INIT abort: 0
CLUSTER-INIT timeout: 0
CLUSTER-UPDATE send: 2
CLUSTER-UPDATE recv: 0
CLUSTER-UPDATE success: 2
CLUSTER-UPDATE fail: 0
CLUSTER-UPDATE abort: 0
CLUSTER-UPDATE timeout: 0
CLUSTER-UPDATE pending: 0
CLUSTER-UPDATE max retry reached: 0
DPD send: 677
DPD send fail: 0
DPD ACK recv: 677
DPD ACK invalid seqno: 0
IPsec SA policy mismatch: 0
IPsec SA proposal mismatch: 0
KEK SA proposal mismatch: 0
Peer gateway: SubSrv02
Peer IP: 10.16.102.1, Local IP: 10.10.102.1, VR: default
Role: Sub-server, Status: Active
CLUSTER-INIT send: 0
CLUSTER-INIT recv: 1
CLUSTER-INIT success: 1
CLUSTER-INIT fail: 0
CLUSTER-INIT dup: 0
CLUSTER-INIT abort: 0
CLUSTER-INIT timeout: 0
CLUSTER-UPDATE send: 2
CLUSTER-UPDATE recv: 0
CLUSTER-UPDATE success: 2
CLUSTER-UPDATE fail: 0
CLUSTER-UPDATE abort: 0
CLUSTER-UPDATE timeout: 0
CLUSTER-UPDATE pending: 0
CLUSTER-UPDATE max retry reached: 0
DPD send: 676
DPD send fail: 0
DPD ACK recv: 676
DPD ACK invalid seqno: 0
IPsec SA policy mismatch: 0
IPsec SA proposal mismatch: 0
KEK SA proposal mismatch: 0
user@RootSrv> show security group-vpn server statistics
Group: GROUP_ID-0001, Group Id: 1
Stats:
Pull Succeeded : 0
Pull Failed : 0
Pull Exceed Member Threshold : 0
Push Sent : 0
Push Acknowledged : 0
Push Unacknowledged : 0
운영 모드에서 각 서브 서버의 show security group-vpn server server-clustershow security group-vpn server server-cluster detail , 및 show security group-vpn server statistics 명령어를 입력합니다.
user@SubSrv01> show security group-vpn server server-cluster Group: GROUP_ID-0001, Group Id: 1 Role: Sub-server, Version Number: 2, Peer Gateway Peer IP Role Status RootSrv 10.10.101.1 Root-server Active
user@SubSrv01> show security group-vpn server server-cluster detail
Group: GROUP_ID-0001, Group Id: 1
Role: Sub-server, Version Number: 2
Peer gateway: RootSrv
Peer IP: 10.10.101.1, Local IP: 10.16.101.1, VR: default
Role: Root-server, Status: Active
CLUSTER-INIT send: 1
CLUSTER-INIT recv: 0
CLUSTER-INIT success: 1
CLUSTER-INIT fail: 0
CLUSTER-INIT dup: 0
CLUSTER-INIT abort: 0
CLUSTER-INIT timeout: 0
CLUSTER-UPDATE send: 0
CLUSTER-UPDATE recv: 2
CLUSTER-UPDATE success: 2
CLUSTER-UPDATE fail: 0
CLUSTER-UPDATE abort: 0
CLUSTER-UPDATE timeout: 0
CLUSTER-UPDATE pending: 0
CLUSTER-UPDATE max retry reached: 0
DPD send: 812
DPD send fail: 0
DPD ACK recv: 812
DPD ACK invalid seqno: 0
IPsec SA policy mismatch: 0
IPsec SA proposal mismatch: 0
KEK SA proposal mismatch: 0
user@SubSrv01> show security group-vpn server statistics
Group: GROUP_ID-0001, Group Id: 1
Stats:
Pull Succeeded : 4
Pull Failed : 0
Pull Exceed Member Threshold : 0
Push Sent : 8
Push Acknowledged : 8
Push Unacknowledged : 0
SAS가 회원들에게 분산되어 있는지 검증
목적
하위 서버가 그룹 구성원과 그룹 구성원에게 배포할 때 SAS를 받았는지 확인하고 그룹 구성원이 SAS를 수신한지 확인
실행
운영 모드에서 루트 서버에서 명령어를 show security group-vpn server kek security-associationsshow security group-vpn server kek security-associations detail 입력합니다.
user@RootSrv> show security group-vpn server kek security-associations Index Life:sec Initiator cookie Responder cookie GroupId 738885 2888 5742c24020056c6a d6d479543b56404c 1
user@RootSrv> show security group-vpn server kek security-associations detail Index 738885, Group Name: GROUP_ID-0001, Group Id: 1 Initiator cookie: 5742c24020056c6a, Responder cookie: d6d479543b56404c Authentication method: RSA Lifetime: Expires in 2883 seconds, Activated Rekey in 2373 seconds Algorithms: Sig-hash : sha256 Encryption : aes256-cbc Traffic statistics: Input bytes : 0 Output bytes : 0 Input packets: 0 Output packets: 0 Server Member Communication: Unicast Retransmission Period: 10, Number of Retransmissions: 2 Group Key Push sequence number: 0 PUSH negotiations in progress: 0
운영 모드에서 각 서브 서버의 show security group-vpn server kek security-associationsshow security group-vpn server kek security-associations detail 명령어를 입력합니다.
user@SubSrv01> show security group-vpn server kek security-associations Index Life:sec Initiator cookie Responder cookie GroupId 738885 1575 5742c24020056c6a d6d479543b56404c 1
user@SubSrv01> show security group-vpn server kek security-associations detail Index 738879, Group Name: GROUP_ID-0001, Group Id: 1 Initiator cookie: 114e4a214891e42f, Responder cookie: 4b2848d14372e5bd Authentication method: RSA Lifetime: Expires in 4186 seconds, Activated Rekey in 3614 seconds Algorithms: Sig-hash : sha256 Encryption : aes256-cbc Traffic statistics: Input bytes : 0 Output bytes : 0 Input packets: 0 Output packets: 0 Server Member Communication: Unicast Retransmission Period: 10, Number of Retransmissions: 2 Group Key Push sequence number: 0 PUSH negotiations in progress: 0
운영 모드에서 각 그룹 구성원에 show security group-vpn member kek security-associations 대한 show security group-vpn member kek security-associations detail 명령어를 입력합니다.
SRX 또는 vSRX 그룹 멤버의 경우:
user@GM-0001> show security group-vpn server kek security-associations
Index Server Address Life:sec Initiator cookie Responder cookie GroupId
5455799 10.17.101.1 1466 5742c24020056c6a d6d479543b56404c 1
user@GM-0001> show security group-vpn server kek security-associations detail
Index 5455799, Group Id: 1
Group VPN Name: GROUP_ID-0001
Local Gateway: 10.18.101.1, GDOI Server: 10.17.101.1
Initiator cookie: 5742c24020056c6a, Responder cookie: d6d479543b56404c
Lifetime: Expires in 1464 seconds
Group Key Push Sequence number: 0
Algorithms:
Sig-hash : hmac-sha256-128
Encryption : aes256-cbc
Traffic statistics:
Input bytes : 0
Output bytes : 0
Input packets: 0
Output packets: 0
Stats:
Push received : 0
Delete received : 0
MX 그룹 멤버의 경우:
user@GM-0003> show security group-vpn member kek security-associations
Index Server Address Life:sec Initiator cookie Responder cookie GroupId
5184329 10.17.101.1 1323 5742c24020056c6a d6d479543b56404c 1
user@GM-0003> show security group-vpn member kek security-associations detail
Index 5184329, Group Id: 1
Group VPN Name: GROUP_ID-0001
Local Gateway: 10.18.103.1, GDOI Server: 10.17.101.1
Initiator cookie: 5742c24020056c6a, Responder cookie: d6d479543b56404c
Lifetime: Expires in 1321 seconds
Group Key Push Sequence number: 0
Algorithms:
Sig-hash : hmac-sha256-128
Encryption : aes256-cbc
Traffic statistics:
Input bytes : 0
Output bytes : 0
Input packets: 0
Output packets: 0
Stats:
Push received : 0
Delete received : 0
서버에서 IKE(Internet Key Exchange) SAS 검증
목적
서버 IKE(Internet Key Exchange) SAS(Security Associations)를 표시합니다.
실행
운영 모드에서 루트 서버에서 명령어를 show security group-vpn server ike security-associationsshow security group-vpn server ike security-associations detail 입력합니다.
user@RootSrv> show security group-vpn server ike security-associations Index State Initiator cookie Responder cookie Mode Remote Address 738880 UP 2221001e980eb08b 5af00708f5da289c Main 10.16.104.1 738881 UP 59e8c1d328b1d9fd d63e823fb8be1f22 Main 10.16.101.1 738883 UP 9cb3a49c6771819e 8df3be8c9ddeb2a7 Main 10.16.102.1 738882 UP 9a8a75f05a1384c5 c6d58696c896b730 Main 10.16.103.1
user@RootSrv> show security group-vpn server ike security-associations detail IKE peer 10.16.101.1, Index 738881, Gateway Name: SubSrv01 Role: Responder, State: UP Initiator cookie: 59e8c1d328b1d9fd, Responder cookie: d63e823fb8be1f22 Exchange type: Main, Authentication method: Pre-shared-keys Local: 10.10.101.1:848, Remote: 10.16.101.1:848 Lifetime: Expires in 21890 seconds Peer ike-id: 10.16.101.1 Xauth user-name: not available Xauth assigned IP: 0.0.0.0 Algorithms: Authentication : hmac-sha256-128 Encryption : aes256-cbc Pseudo random function: hmac-sha256 Diffie-Hellman group : DH-group-14 Traffic statistics: Input bytes : 150112 Output bytes : 153472 Input packets: 1387 Output packets: 1387 Flags: IKE SA is created IKE peer 10.16.102.1, Index 738883, Gateway Name: SubSrv02 Role: Responder, State: UP Initiator cookie: 9cb3a49c6771819e, Responder cookie: 8df3be8c9ddeb2a7 Exchange type: Main, Authentication method: Pre-shared-keys Local: 10.10.102.1:848, Remote: 10.16.102.1:848 Lifetime: Expires in 21899 seconds Peer ike-id: 10.16.102.1 Xauth user-name: not available Xauth assigned IP: 0.0.0.0 Algorithms: Authentication : hmac-sha256-128 Encryption : aes256-cbc Pseudo random function: hmac-sha256 Diffie-Hellman group : DH-group-14 Traffic statistics: Input bytes : 149788 Output bytes : 153148 Input packets: 1384 Output packets: 1384 Flags: IKE SA is created
운영 모드에서 각 서브 서버의 show security group-vpn server ike security-associationsshow security group-vpn server ike security-associations detail 명령어를 입력합니다.
user@SubSrv01> show security group-vpn server ike security-associations Index State Initiator cookie Responder cookie Mode Remote Address 738878 UP 59e8c1d328b1d9fd d63e823fb8be1f22 Main 10.10.101.1
user@SubSrv01> show security group-vpn server ike security-associations detail IKE peer 10.10.101.1, Index 738878, Gateway Name: RootSrv Role: Initiator, State: UP Initiator cookie: 59e8c1d328b1d9fd, Responder cookie: d63e823fb8be1f22 Exchange type: Main, Authentication method: Pre-shared-keys Local: 10.16.101.1:848, Remote: 10.10.101.1:848 Lifetime: Expires in 20589 seconds Peer ike-id: 10.10.101.1 Xauth user-name: not available Xauth assigned IP: 0.0.0.0 Algorithms: Authentication : hmac-sha256-128 Encryption : aes256-cbc Pseudo random function: hmac-sha256 Diffie-Hellman group : DH-group-14 Traffic statistics: Input bytes : 181444 Output bytes : 178084 Input packets: 1646 Output packets: 1646 Flags: IKE SA is created
서버 및 그룹 멤버에서 IPsec SAS 검증
목적
서버 및 그룹 구성원에 IPsec 보안 연결(SAS)을 표시합니다.
실행
운영 모드에서 루트 서버에서 명령어를 show security group-vpn server ipsec security-associationsshow security group-vpn server ipsec security-associations detail 입력합니다.
user@RootSrv> show security group-vpn server ipsec security-associations
Group: GROUP_ID-0001, Group Id: 1
Total IPsec SAs: 1
IPsec SA Algorithm SPI Lifetime
GROUP_ID-0001 ESP:aes-256/sha256 dddef414 2773
user@RootSrv> show security group-vpn server ipsec security-associations detail
Group: GROUP_ID-0001, Group Id: 1
Total IPsec SAs: 1
IPsec SA: GROUP_ID-0001
Protocol: ESP, Authentication: sha256, Encryption: aes-256
Anti-replay: D3P enabled
SPI: dddef414
Lifetime: Expires in 1670 seconds, Activated
Rekey in 1160 seconds
Policy Name: 1
Source: 172.16.0.0/12
Destination: 172.16.0.0/12
Source Port: 0
Destination Port: 0
Protocol: 0
운영 모드에서 각 서브 서버의 show security group-vpn server ipsec security-associationsshow security group-vpn server ipsec security-associations detail 명령어를 입력합니다.
user@SubSrv01> show security group-vpn server ipsec security-associations
Group: GROUP_ID-0001, Group Id: 1
Total IPsec SAs: 1
IPsec SA Algorithm SPI Lifetime
GROUP_ID-0001 ESP:aes-256/sha256 dddef414 1520
user@SubSrv01> show security group-vpn server ipsec security-associations detail
Group: GROUP_ID-0001, Group Id: 1
Total IPsec SAs: 1
IPsec SA: GROUP_ID-0001
Protocol: ESP, Authentication: sha256, Encryption: aes-256
Anti-replay: D3P enabled
SPI: dddef414
Lifetime: Expires in 1518 seconds, Activated
Rekey in 1230 seconds
Policy Name: 1
Source: 172.16.0.0/12
Destination: 172.16.0.0/12
Source Port: 0
Destination Port: 0
Protocol: 0
운영 모드에서 각 그룹 show security group-vpn member ipsec security-associations 구성원에 대한 show security group-vpn member ipsec security-associations detail 명령어를 입력합니다.
SRX 또는 vSRX 그룹 멤버의 경우:
user@GM-0001> show security group-vpn member ipsec security-associations
Total active tunnels: 1
ID Server Port Algorithm SPI Life:sec/kb GId lsys
<>49152 10.17.101.1 848 ESP:aes-256/sha256-128 dddef414 1412/ unlim 1 root
user@GM-0001> show security group-vpn member ipsec security-associations detail
Virtual-system: root Group VPN Name: GROUP_ID-0001
Local Gateway: 10.18.101.1, GDOI Server: 10.17.101.1
Group Id: 1
Routing Instance: default
Recovery Probe: Enabled
DF-bit: clear
Stats:
Pull Succeeded : 1
Pull Failed : 0
Pull Timeout : 0
Pull Aborted : 0
Push Succeeded : 2
Push Failed : 0
Server Failover : 0
Delete Received : 0
Exceed Maximum Keys(4) : 0
Exceed Maximum Policies(10): 0
Unsupported Algo : 0
Flags:
Rekey Needed: no
List of policies received from server:
Tunnel-id: 49152
Source IP: ipv4_subnet(any:0,[0..7]=172.16.0.0/12)
Destination IP: ipv4_subnet(any:0,[0..7]=172.16.0.0/12)
Direction: bi-directional, SPI: dddef414
Protocol: ESP, Authentication: sha256-128, Encryption: aes-256
Hard lifetime: Expires in 1409 seconds, Activated
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 1193 seconds
Mode: Tunnel, Type: Group VPN, State: installed
Anti-replay service: D3P enabled
MX 그룹 멤버의 경우:
user@GM-0003> show security group-vpn member ipsec security-associations
Total active tunnels: 1
ID Server Port Algorithm SPI Life:sec/kb GId lsys
<>10001 10.17.101.1 848 ESP:aes-256/sha256-128 dddef414 1308/ unlim 1 root
user@GM-0003> show security group-vpn member ipsec security-associations detail
Virtual-system: root Group VPN Name: GROUP_ID-0001
Local Gateway: 10.18.103.1, GDOI Server: 10.17.101.1
Group Id: 1
Rule Match Direction: output, Tunnel-MTU: 1400
Routing Instance: default
DF-bit: clear
Stats:
Pull Succeeded : 1
Pull Failed : 0
Pull Timeout : 0
Pull Aborted : 0
Push Succeeded : 2
Push Failed : 0
Server Failover : 0
Delete Received : 0
Exceed Maximum Keys(4) : 0
Exceed Maximum Policies(1): 0
Unsupported Algo : 0
Flags:
Rekey Needed: no
List of policies received from server:
Tunnel-id: 10001
Source IP: ipv4_subnet(any:0,[0..7]=172.16.0.0/12)
Destination IP: ipv4_subnet(any:0,[0..7]=172.16.0.0/12)
Direction: bi-directional, SPI: dddef414
Protocol: ESP, Authentication: sha256-128, Encryption: aes-256
Hard lifetime: Expires in 1305 seconds, Activated
Lifesize Remaining: Unlimited
Soft lifetime: Expires in 1087 seconds
Mode: Tunnel, Type: Group VPN, State: installed
Anti-replay service: D3P enabled
그룹 구성원에 대한 IPsec 정책 검증
목적
SRX 또는 그룹 구성원에 IPsec vSRX 표시합니다.
MX 시리즈 그룹 멤버는 이 명령어를 사용할 수 없습니다.
실행
운영 모드에서 SRX 또는 그룹 구성원에 대한 명령을 vSRX show security group-vpn member policy 입력합니다.
user@GM-0001> show security group-vpn member policy
Group VPN Name: GROUP_ID-0001, Group Id: 1
From-zone: LAN, To-zone: WAN
Tunnel-id: 49152, Policy type: Secure
Source : IP <172.16.0.0 - 172.31.255.255>, Port <0 - 65535>, Protocol <0>
Destination : IP <172.16.0.0 - 172.31.255.255>, Port <0 - 65535>, Protocol <0>
Tunnel-id: 63488, Policy type: Fail-close
Source : IP <0.0.0.0 - 255.255.255.255>, Port <0 - 65535>, Protocol <0>
Destination : IP <0.0.0.0 - 255.255.255.255>, Port <0 - 65535>, Protocol <0>
