링크 장애 관리 구성
이 주제를 사용하여 디바이스에서 링크 장애 관리 기능을 구성하는 방법을 이해합니다. 또한 이 주제를 사용하여 작업 프로파일을 구성하여 특정 LFM 이벤트가 발생하고 조치 프로파일을 적용할 때 수행해야 하는 LFM 작업을 지정할 수도 있습니다.
구성 링크 검색
802.IEEE(Institute of Electrical and Electronics Engineers) OAM 프로토콜이 물리적 인터페이스에서 실행되면 검색 프로세스가 자동으로 트리거됩니다. 탐색 프로세스를 통해 802.3ah 표준을 지원하는 경우 Ethernet 인터페이스가 링크상의 피어를 검색하고 모니터링할 IEEE(Institute of Electrical and Electronics Engineers) 수 있습니다.
802.3ah OAM 지원에 사용되는 검색 IEEE(Institute of Electrical and Electronics Engineers) 지정할 수 있습니다. OAM IEEE(Institute of Electrical and Electronics Engineers) 802.3ah 기능을 포트에 활성화하면 검색 프로세스가 자동으로 트리거됩니다. 인터페이스가 주기적으로 OAM PDUS를 전송할 때 링크 모니터링이 수행됩니다.
검색 모드를 구성하기 위해 계층 link-discovery
수준으로 [edit protocol oam ethernet link-fault-management interface interface-name]
명령문을 포함하십시오.
[edit protocol oam ethernet link-fault-management interface interface-name]
link-discovery (active | passive);
활성 모드에서는 피어가 802.3ah OAM 기능을 지원하는 경우 인터페이스는 링크의 피어를 IEEE(Institute of Electrical and Electronics Engineers) 모니터링합니다. 패시브 모드에서 피어는 검색 프로세스를 시작됩니다. 탐색 프로세스가 시작된 후, 양측은 검색에 참여합니다.
참조
OAM PDU 간격 구성
링크 모니터링을 수행하기 위해 주기적인 OAM PDUS가 전송됩니다.
장애 탐지를 위해 주기적인 OAM PDU 전송 간격을 지정할 수 있습니다.
전송 간격을 구성하기 위해 계층 수준에서 pdu-interval
[edit protocol oam ethernet link-fault-management interface interface-name]
명령문을 포함합니다.
[edit protocol oam ethernet link-fault-management interface interface-name]
pdu-interval interval;
주기적인 OAM PDU 간격은 100에서 1000밀리초입니다. 기본 전송 간격은 1000밀리초입니다.
참조
OAM PDU 임계값 구성
피어 간의 링크가 다운되기 전에 인터페이스가 놓칠 수 있는 OAM PD의 수를 지정할 수 있습니다.
피어에서 놓칠 수 있는 PDUS의 수를 구성하기 위해 계층 수준에서 pdu-threshold
[edit protocol oam ethernet link-fault-management interface interface-name]
명령문을 포함하십시오.
[edit protocol oam ethernet link-fault-management interface interface-name]
pdu-threshold threshold-value;
임계값 범위는 3에서 10까지입니다. 기본 PDUS는 3개입니다.
참조
인터페이스에서 로컬 장애 이벤트에 대한 임계값 구성
링크 이벤트 TLV의 전송을 트리거하는 로컬 오류에 대한 인터페이스에서 임계값을 구성할 수 있습니다.
이벤트 TLV 전송에 대한 오류 임계값을 설정하기 위해 계층 수준에서 frame-error
frame-period
, 및 frame-period-summary
symbol-period
[edit protocols oam ethernet link-fault-management interface interface-name event-thresholds]
명령문을 포함합니다.
[edit protocol oam ethernet link-fault-management interface interface-name] event-thresholds { frame-error count; frame-period count; frame-period-summary count; symbol-period count; }
참조
링크 이벤트 TLV 전송 비가시
링크 이벤트 TLV의 전송을 비활성화할 수 있습니다.
주기적인 PDUS에서 링크 이벤트 TLV가 포함된 PUS의 모니터링 및 전송을 비활성화하려면, 계층 수준에서 no-allow-link-events
[edit protocols oam ethernet link-fault-management interface interface-name negotiation-options]
진술을 포함합니다.
[edit protocol oam ethernet link-fault-management interface interface-name negotiation-options]
no-allow-link-events;
참조
예를 들면 다음과 같습니다. 인터페이스에서 IEEE(Institute of Electrical and Electronics Engineers) 802.3ah OAM 지원 구성
10기가비트 이더넷 인터페이스에서 802.3ah OAM 지원을 구성합니다.
[edit] protocols { oam { ethernet { link-fault-management { interface xe-0/0/0 { link-discovery active; pdu-interval 800; pdu-threshold 4; remote-loopback; negotiation-options { allow-remote-loopback; } event-thresholds { frame-error 30; frame-period 50; frame-period summary 40; symbol-period 20; } } } } } }
참조
예를 들면 다음과 같습니다. ACX 시리즈 IEEE(Institute of Electrical and Electronics Engineers) 802.3ah OAM 지원 구성
Junos OS FOR ACX Series 라우터를 사용하면 이들 라우터의 Ethernet 인터페이스가 액세스 네트워크에서 OAM(Operation, Administration, and Maintenance)의 IEEE(Institute of Electrical and Electronics Engineers) 802.3ah 표준을 지원할 수 있습니다. 표준은 OAM LFM(Link Fault Management)을 정의합니다. 이더넷 IEEE(Institute of Electrical and Electronics Engineers) 통해 직접 연결되는 점대점(point-to-point) Ethernet 링크에서 802.3ah OAM LFM을 구성할 수 있습니다.
이 예에서는 기가비트 이더넷 인터페이스에서 OAM을 활성화 및 구성하는 방법을 설명하고 있습니다.
요구 사항
이 예에서는 다음과 같은 하드웨어 및 소프트웨어 구성 요소를 활용합니다.
Junos OS 릴리스 12.2 이상 ACX 시리즈 라우터에서 사용할 수 있습니다.
라우터 ACX1000 ACX2000 라우터입니다.
개요 및 토폴로지
이 예에서는 802.3ah OAM 지원을 지원하는 ACX 시리즈 라우터에서 다음과 같은 10기가비트 이더넷 인터페이스를 구성합니다. 링크 검색, P2US(Protocol Data Units), 원격 루프백, 협상 및 이벤트 임계값을 제공합니다.
ACX IEEE(Institute of Electrical and Electronics Engineers) 802.3ah OAM 구성
CLI 빠른 구성
802.IEEE(Institute of Electrical and Electronics Engineers) 3ah Ethernet OAM을 신속하게 구성하기 위해 다음 명령을 복사하여 다음 명령에 붙여넣기 CLI.
edit edit protocols oam ethernet link-fault-management set interface xe-0/0/0 link-discovery active pdu-interval 800 pdu-threshold 4 remote-loopback negotiation-options allow-remote-loopback set interface xe-0/0/0 event-thresholds frame-error 30 frame-period 50 frame-period-summary 40 symbol-period 20
절차
단계별 절차
인터페이스에서 IEEE(Institute of Electrical and Electronics Engineers) 802.3ah OAM 지원을 구성하는 경우:
인터페이스에서 IEEE(Institute of Electrical and Electronics Engineers) 802.3ah OAM 지원을 활성화합니다.
[edit protocols oam ethernet link-fault-management]
user@router1 # set interface (OAM Link-Fault Management) xe-0/0/0
인터페이스가 링크 검색 모드를 active
user@router # set interface xe-0/0/0 link-discovery active
주기적인 OAM PDU 전송 간격(밀리초)을 800으로 설정:
user@router # set interface xe-0/0/0 pdu-interval 800
오류가 4로 기록되기 전에 놓칠 OAM P2의 수를 정의합니다.
user@router # set interface xe-0/0/0 pdu-threshold 4
OAM PDUS를 제외한 모든 프레임이 변경 없이 루프백 모드로 리모트 인터페이스를 구성합니다.
user@router # set interface xe-0/0/0 remote-loopback
로컬 인터페이스에 대한 원격 루프백 지원 구성:
user@router # set interface xe-0/0/0 negotiation-options allow-remote-loopback
프레임 오류 이벤트를 30으로 전송하기 위한 임계값 수 설정:
user@router # set interface xe-0/0/0 event-thresholds frame-error 30
프레임 기간 오류 이벤트를 50개로 전송하기 위한 임계값 카운트를 설정합니다.
user@router # set interface xe-0/0/0 event-thresholds frame-period 50
프레임 기간 요약 오류 이벤트를 40으로 전송하기 위한 임계값 카운트를 구성합니다.
user@router # set interface xe-0/0/0 event-thresholds frame-period-summary 40
기호 기간 이벤트를 20개로 전송하는 임계값 카운트를 설정합니다.
user@router # set interface xe-0/0/0 event-thresholds symbol-period 20
결과
구성의 결과를 확인:
[edit] user@router# show
[edit] protocols { oam { ethernet { link-fault-management { interface xe-0/0/0 { link-discovery active; pdu-interval 800; pdu-threshold 4; remote-loopback; negotiation-options { allow-remote-loopback; } event-thresholds { frame-error 30; frame-period 50; frame-period-summary 40; symbol-period 20; } } } } } }
예를 들면 다음과 같습니다. 서비스 제공업체 에지와 고객 에지 간의 Ethernet LFM 구성
이 예에서, LFM은 PE(Provider Edge)와 고객 에지(고객 에지(CE)) 인터페이스 간의 IP 링크에서 활성화됩니다. 링크가 다운되면 LFM에 의해 장애가 탐지되고 양측 인터페이스가 Link-Layer-Down 표시됩니다. 그 결과 적절한 조치를 취하는 다양한 서브스텐트(예: 라우팅)에 대한 통보가 이루어 지게 됩니다.

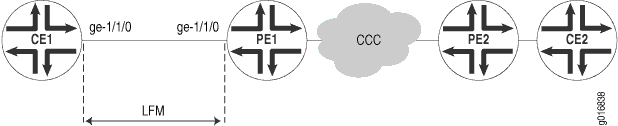

LFM을 실행하는 링크는 그림 1 에 표시됩니다.

PE와 인터페이스 간의 IP 링크에서 이더넷 LFM을 고객 에지(CE):
PE 라우터에서 LFM 구성:
[edit] interfaces ge-1/1/0 { unit 0 { family inet { address 11.11.11.1/24; } } } protocols { oam { ethernet { link-fault-management { interface ge-1/1/0 { pdu-interval 1000; pdu-threshold 5; } } } } }
매니지드 라우터에서 LFM을 고객 에지(CE):
[edit] interfaces ge-1/1/0 { unit 0 { family inet { address 11.11.11.2/24; } } } protocols { oam { ethernet { link-fault-management { interface ge-1/1/0 { pdu-interval 1000; pdu-threshold 5; } } } } }
참조
예를 들면 다음과 같습니다. CCC를 위한 Ethernet LFM 구성
이 예제에서 LFM은 CCC를 사용하여 연결된 2개의 PE(PE1 및 PE2) 사이에 구성됩니다. LFM을 설정하면 라우팅 프로토콜에 따라 엔드-엔드 CCC 연결에서 장애를 찾을 수 있는 대신 링크 장애가 즉시 탐지됩니다. 또한 엔드-엔드 CCC 연결이 실패했다는 것을 발견하는 대신 정확한 실패한 링크를 탐지하는 데 도움이 됩니다. 또한 LFM은 링크 레이어 수준에서 실행하기 때문에 작동할 IP 주소가 필요하지 않을 뿐만 아니라 BFD(양방향 장애 감지)가 불발되는 경우 사용할 수 있습니다.

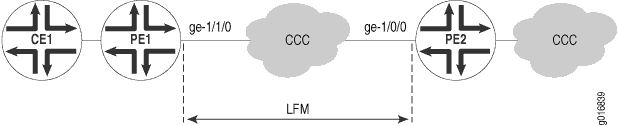

LFM을 실행하는 링크는 그림 2

CCC를 사용하여 연결된 2개의 PES 간에 Ethernet LFM을 구성하려면:
CCC를 사용하여 PE1 라우터에서 LFM을 구성합니다.
[edit] interfaces ge-1/1/0 { encapsulation ethernet-ccc; unit 0; } protocols { oam { ethernet { link-fault-management { interface ge-1/1/0 { pdu-interval 1000; pdu-threshold 5; } } } } }
CCC를 사용하여 PE2 라우터에서 LFM을 구성합니다.
[edit] interfaces ge-1/0/0 { encapsulation ethernet-ccc; unit 0; } protocols { oam { ethernet { link-fault-management { interface ge-1/0/0 { pdu-interval 1000; pdu-threshold 5; } } } } }
참조
예를 들면 다음과 같습니다. 통합 이더넷을 위한 Ethernet LFM 구성
이 예제에서 LFM은 라우터 1과 라우터 2 사이에 AE0(Aggregated Ethernet Interface)에서 구성됩니다. 통합 Ethernet에서 구성되는 경우, LFM은 모든 개별 멤버 링크에서 실행됩니다. LFM은 집계 그룹에서 추가 또는 삭제될 때 멤버 링크에서 활성화 또는 비활성화됩니다. 개별 링크의 상태는 통합 인터페이스의 상태를 결정하는 데 사용됩니다.

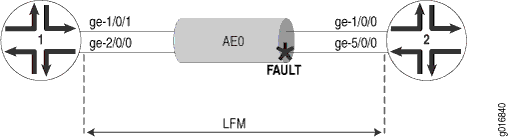

통합 이더넷과 함께 LFM의 사용은 그림 3 에 표시된다.

두 라우터 간의 통합 Ethernet 인터페이스에서 LFM을 구성하는 경우:
AE0을 위한 라우터 1에서 LFM 구성:
[edit] chassis { aggregated-devices { ethernet { device-count 1; } } } interfaces ge-1/0/1 { gigether-options { 802.3ad ae0; } } interfaces ge-2/0/0 { gigether-options { 802.3ad ae0; } } interfaces ae0 { unit 0 { family inet { address 11.11.11.2/24; } } } protocols { oam { ethernet { link-fault-management { interface ae0; } } } }
라우터 2에서 AE0을 위한 LFM 구성:
[edit] chassis { aggregated-devices { ethernet { device-count 1; } } } interfaces ge-1/0/0 { gigether-options { 802.3ad ae0; } } interfaces ge-5/0/0 { gigether-options { 802.3ad ae0; } } interfaces ae0 { unit 0 { family inet { address 11.11.11.1/24; } } } protocols { oam { ethernet { link-fault-management { interface ae0; } } } }
참조
OAM 작업 프로필 구성
작업 프로필을 생성하여 이벤트 장애 플래그 및 임계값과 취할 조치를 정의할 수 있습니다. 그런 다음 조치 프로파일을 하나 이상의 인터페이스에 적용할 수 있습니다.
작업 프로파일을 구성하려면 계층 action-profile
수준으로 [edit protocols oam ethernet link-fault-management]
명령문을 포함하십시오.
action-profile profile-name { action { syslog; link-down; send-critical-event; } event { link-adjacency-loss; link-event-rate { frame-error count; frame-period count; frame-period-summary count; symbol-period count; } protocol-down; } }
Junos OS Release 14.2부터 시작하여 작업 프로파일이 있는 LFM(Link-Fault Management)이 인터페이스를 다운 상태로 마킹하도록 구성될 때마다([편집 프로토콜 oam 이더넷 링크-장애 관리] 계층 수준에서의 링크 다운 명령문을 포함) 포트는 차단 상태(STP 상태)에 배치됩니다. 이러한 인터페이스의 경우, 데이터 트래픽은 해당 인터페이스에서 전송되지 않습니다. CFM(Connectivity-Fault Management) 다운스트림 유지 보수 MEP는 차단된 포트에서 발생하기 때문에 CFM 세션이 올바르게 설정됩니다. 그러나 인터페이스가 다운 상태고 인터페이스 상태 TLV가 올바른 상태를 포함하지 않습니다. 포트 상태를 구성하는 경우만 TLV가 포트의 실제 상태가 반영됩니다. 인터페이스 상태 TLV는 포트의 실제 상태를 전달하지 않습니다.
참조
링크 장애 관리 이벤트에 대해 수행할 작업 지정
구성된 링크 장애 이벤트가 발생하면 시스템에서 취할 조치를 지정할 수 있습니다. 단일 인터페이스에 여러 작업 프로파일을 적용할 수 있습니다. 각 작업 프로파일에 대해 최소 한 개의 이벤트와 한 가지 조치를 지정해야 합니다. 조치는 조치 프로파일의 모든 이벤트가 사실인 경우만 수행됩니다. 두 개 이상의 작업이 지정된 경우 모든 작업이 실행됩니다.
오류 로깅과 같은 특정 조치에 대한 임계값을 낮추고 중요한 이벤트 TLV 전송과 같은 다른 조치에 대해 더 높은 임계값을 설정해야 할 수도 있습니다.
작업을 지정하기 위해 계층 action
수준으로 [edit protocols oam ethernet link-fault-management action-profile profile-name]
명령문을 포함하십시오.
[edit protocol oam ethernet link-fault-management action-profile profile-name] event { link-adjacency-loss; protocol-down; } action { syslog; link-down; send-critical-event; }
링크 장애 이벤트가 발생할 때 시스템 로그 엔트리를 생성하려면 명령문을 syslog
포함하십시오.
링크 장애 이벤트가 발생하면 링크를 관리적으로 비활성화하려면 명령문을 link-down
포함해야 합니다.
링크 장애 이벤트가 IEEE(Institute of Electrical and Electronics Engineers) 경우 OAM PDU에서 802.3ah 링크 이벤트 TLV를 전송하려면 명령문을 send-critical-event
포함해야 합니다.
여러 작업이 작업 프로파일에 지정되면 모든 작업이 특별한 순서로 실행됩니다.
참조
링크 인접의 손실 모니터링
링크 인접이 손실될 때 수행할 조치를 지정할 수 있습니다. 링크 인접(link adjacency)가 손실되는 경우 시스템은 작업 프로파일의 명령문에 정의된 조치를 action
실행합니다.
링크 인접이 손실된 경우 조치를 취할 시스템을 구성하려면 계층 수준에서 link-adjacency-loss
[edit protocols oam ethernet link-fault-management action-profile profile-name event]
명령문을 포함하십시오.
[edit protocol oam ethernet link-fault-management action-profile profile-name]
link-adjacency-loss;
참조
프로토콜 상태 모니터링
CCC-DOWN 플래그는 커널로 CCC-DOWN 상태를 전송하는 CCC(Circuit Cross-Connect) 연결, Layer 2 회로 및 Layer 2 VPN과 연관됩니다. CCC-DOWN 플래그는 CCC가 다운 상태입니다. CCC 연결, Layer 2 회로 또는 Layer 2 VPN이 다운될 경우 CCC-DOWN 상태가 커널로 전송됩니다. 그에 따라 CCC 연결고객 에지(CE) Layer 2 회로 또는 Layer 2 VPN과 연관된 C-facing PE 인터페이스가 다운됩니다.
CCC-DOWN 플래그가 IEEE(Institute of Electrical and Electronics Engineers) 802.3ah 프로토콜로 신호가 전송된 경우 시스템은 조치 프로파일의 명령문에 정의된 조치를 action
취합니다. Layer 2 회로에 대한 추가 정보는 Junos OS 2회로 사용자 가이드, Junos OS 를 참조하십시오.
IEEE(Institute of Electrical and Electronics Engineers) 802.3ah 프로토콜을 모니터링하기 위해 고객 에지(CE) PE 인터페이스에서 계층 수준에서 명령문을 protocol-down
[edit protocols oam ethernet link-fault-management action-profile profile-name event]
포함합니다.
여러 이벤트가 작업 프로파일에 지정되는 경우, 지정된 작업이 실행되기 전에 모든 이벤트가 발생해야 합니다.
참조
작업 프로파일에서 장애 이벤트에 대한 임계값 구성
명령문에 지정된 작업을 트리거하는 수신된 오류 이벤트에 대한 링크 이벤트 임계값을 구성할 수 action
있습니다. 그런 다음 하나 이상의 인터페이스에 작업 프로파일을 적용할 수 있습니다.
링크 이벤트 임계값을 구성하려면 계층 link-event-rate
수준에서 [edit protocols oam ethernet link-fault-management action-profile profile-name event]
명령문을 포함합니다.
link-event-rate { frame-error count; frame-period count; frame-period-summary count; symbol-period count; }
참조
작업 프로파일 적용
하나 이상의 인터페이스에 작업 프로파일을 적용할 수 있습니다.
인터페이스에 조치 프로파일을 적용하려면 계층 수준에서 apply-action-profile
[edit protocols oam ethernet link-fault-management action-profile interface interface-name]
명령문을 포함해야 합니다.
[edit protocol oam ethernet link-fault-management interface interface-name] apply-action-profile profile-name;
