CFM(Configuring Connectivity Fault Management)

이 주제를 사용하여 유지 보수 도메인, 유지 보수 연결, 유지 보수 중간 지점(MIP), 연속성 검사 매개변수와 같은 연결성 장애 관리 기능을 구성합니다. 또한 이 주제를 사용하여 작업 프로파일을 구성하여 특정 CFM 이벤트가 발생할 때 수행해야 하는 CFM 작업을 지정할 수도 있습니다.

유지 보수 도메인 생성

이더넷 인터페이스에서 연결 CFM(Fault Management)을 활성화하려면 먼저 유지 보수 도메인을 구성하고 유지 보수 도메인의 이름을 지정해야 합니다. 또한 이름의 형식을 지정할 수도 있습니다. 예를 들어 이름 형식을 DNS(Domain Name Service) 형식으로 지정하면 유지 보수 도메인의 이름을 도메인에 대해 도메인으로 www.juniper.net. 기본 이름 형식은 ASCII 문자 문자열입니다.

주:

논리적 인터페이스의 경우, 유지 보수 도메인 이름은 논리적 시스템 전반에서 고유해야 합니다. 논리적 시스템 전반에서 동일한 유지 보수 도메인 이름을 구성하면 다음과 같은 오류 메시지가 표시됩니다. error: configuration check-out failed.

유지 보수 도메인을 생성하는 동안 유지 보수 도메인 수준을 지정할 수도 있습니다. 유지 보수 도메인 수준은 다양한 유지 보수 도메인 간의 중첩 관계를 나타냅니다. 유지 보수 도메인 수준은 각 CFM 프레임에 내장됩니다.

유지 보수 도메인을 생성하려면 다음을 제공합니다.

  1. 구성 모드에서 이름과 이름 형식을 [] 계층 수준에서 지정하여 edit protocols oam ethernet connectivity-fault-management 유지 보수 도메인을 생성합니다.
    주:

    유지 보수 도메인 이름 길이가 45 옥트보다 큰 경우 다음과 같은 오류 메시지가 표시됩니다. error: configuration check-out failed.

  2. [ ] 계층 수준에서 값을 지정하여 유지 보수 도메인 edit protocols oam ethernet connectivity-fault-management 수준을 지정합니다.

MIP(Configuring Maintenance Intermediate Points)

MX 시리즈 라우터는 브리지 도메인 수준에서 Ethernet OAM 802.1ag CFM 프로토콜을 위한 유지 보수 중간 지점(MIP)을 제공합니다. 이를 통해 각 기본 수준에 대한 유지 보수 도메인을 정의할 수 있습니다. MIP 이름은 계층 수준에서 default-level-number[edit protocols oam ethernet connectivity-fault-management maintenance-domain] 생성됩니다. bridge-domain, 및 MIP 옵션을 instance 사용하여 virtual-switchmip-half-function MIP 구성을 지정합니다.

show oam ethernet connectivity-fault-management mip (bridge-domain | instance-name | interface-name)명령어를 사용하여 MIP 구성을 표시합니다.

유지 보수 중간점(MIP)을 구성하는 경우:

  1. 사용자 정의 가상 스위치에서 사용자 정의 가상 스위치의 명령문과 이름을 계층 수준에서 지정하여 브리지 virtual-switch[edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name default-x] 도메인을 구성합니다.
    주:

    브리지 도메인은 명령문에 있는 명령문을 포함해 구성되는 경우만 vlan-id 이름에 따라 virtual-switch 지정되어야 합니다. 브리지 도메인이 다양한 VLAN 아이디로 구성되면 VLAN ID는 브리지 도메인 이름 이후에 명시적으로 나열되어야 합니다.

    주:

    또한 계층 수준에서 명령문을 포함해 기본 가상 스위치에 대한 브리지 도메인을 bridge-domain[edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name] 구성할 수도 있습니다.

  2. 기본 유지 보수 도메인에 대한 VPLS 라우팅 인스턴스를 구성합니다.
  3. 유지 보수 중간점(MIP) 반 기능을 2개의 한방향 세그먼트로 분할하여 모니터링되는 MIP의 수를 늘려 네트워크 커버리지를 개선합니다. MIP 반 기능은 또한 루프백 및 링크 추적 메시지에 응답하여 결함을 식별합니다.
    주:

    MIP가 구성되면 브리지 도메인이 여러 유지 보수 도메인 또는 유지 보수 연결에 매핑될 때마다 모든 유지 보수 도메인과 유지 관리 연결의 가치가 동일해야 mip-half-function 합니다.

ACX 시리즈의 유지 보수 연결 중간 지점 구성

유지 보수 중간 지점(MIP)은 레이어 2 브리지링, 레이어 2 회로, 레이어 2 VPN과 같은 서비스를 위한 중간 지점의 모니터링 기능을 제공합니다. ACX5048 및 ACX5096 라우터는 이더넷 OAM 802.1ag CFM 프로토콜을 위한 MIP를 지원합니다. 브리지 도메인, 인터페이스 및 mip 반 기능 MIP 옵션을 사용하여 MIP 구성을 지정합니다.

주:

ACX5048 및 ACX5096 라우터는 VPLS 서비스에서 MIP 구성을 지원하지 않습니다.

주:

ACX5448 MIP를 지원하지 않습니다.

주:

MIP가 구성되면 브리지 도메인이 여러 유지 보수 도메인 또는 유지 보수 연결에 매핑될 때마다 모든 유지 보수 도메인 및 유지 보수 연결의 가치가 동일해야 mip-half-function 합니다.

MIP 구성을 표시하려면 명령을 show oam ethernet connectivity-fault-management mip (bridge-domain | instance-name | interface-name) 사용하여

다음 MIP 구성은 ACX5048 및 ACX5096 라우터에서 지원됩니다.

  • 브리지 도메인이 있는 MIP

  • CCC(Circuit Cross-Connect)를 결합한 MIP

  • 유지 보수 연결 엔드포인트가 구성된 경우 브리지 도메인이 있는 MIP

  • 유지 보수 연결 엔드포인트가 구성되면 CCC와의 MIP

다음 섹션에서는 MIP 구성을 설명합니다.

유지 보수 도메인 브리지 도메인 구성

브리지 도메인을 구성하려면 계층 vlans 수준에서 [edit protocols oam ethernet connectivity-fault-management maintenance-domain maintenance-domain-name] 명령문을 포함해야 합니다.

주:

Layer 2 CLI 구성을 표시하며 ACX5048 및 ACX5096 라우터에 대한 명령어는 다른 ACX 시리즈 라우터와 다릅니다. 자세한 내용은 ACX 시리즈용 레이어 2 차세대 모드를 참조하십시오.

유지 보수 도메인 MIP 하프 기능 구성

MIP MHF(Half Function)는 MIP 기능을 2개의 한방향 세그먼트로 나누고 최소한의 구성으로 가시성을 향상하며 모니터링할 수 있는 포인트 수를 늘려 네트워크 커버리지를 개선합니다. MHF는 루프백 및 링크 트레이스 메시지에 응답하여 장애를 격리할 수 있도록 모니터링 기능을 확장합니다.

MIP가 구성되면 브리지 도메인이 여러 유지 보수 도메인 또는 유지 보수 연결에 매핑될 때마다 모든 유지 보수 도메인과 유지 보수 연결에 대한 MIP의 절반 기능 가치가 동일해야 합니다. MIP 반 기능을 구성하기 위해 계층 mip-half-function 수준에서 명령문을 [edit protocols oam ethernet connectivity-fault-management maintenance-domain maintenance-domain-name] 포함합니다.

브리지 도메인을 사용하는 유지 보수 연결 중간 지점 구성

ACX5048 및 ACX5096 라우터에서 브리지 도메인으로 MIP를 구성할 수 있습니다. 다음은 브리지 도메인을 사용하여 MIP를 구성하는 샘플입니다.

회로 상호 연결을 사용하는 유지 보수 연결 중간 지점 구성

ACX5048 및 ACX5096 라우터에서 CCC(Circuit Cross-Connect)로 MIP를 구성할 수 있습니다. 다음은 CCC를 사용하여 MIP를 구성하는 샘플입니다.

유지 보수 연결 엔드포인트 구성 시 브리지 도메인을 사용하는 유지 보수 연결 중간 지점 구성

ACX5048 및 ACX5096 라우터에서 유지 보수 연결 엔드포인트(MEP)를 구성할 때 브리지 도메인으로 MIP를 구성할 수 있습니다. 다음은 MEP가 구성되면 브리지 도메인으로 MIP를 구성하는 샘플입니다.

유지 보수 연결 단말 장치를 구성할 때 회로 상호 연결을 사용하는 유지 보수 중간 지점 구성

ACX5048 및 ACX5096 라우터에서 MEP(Maintenance Association End Point)가 구성될 때 CCC(Circuit Cross-Connect)를 사용하여 MIP를 구성할 수 있습니다. 다음은 MEP가 구성되면 CCC로 MIP를 구성하는 샘플입니다.

유지 보수 협회 생성

유지 보수 연결(maintenance association)을 생성하기 위해 계층 수준에서 maintenance-association ma-name[edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name] 명령문을 포함합니다.

유지 보수 연결 이름은 다음과 같은 형식 중 하나에 있을 수 있습니다.

  • 일반 ASCII 문자 문자열로

  • VLAN의 VLAN 식별자는 주로 유지 보수 연결과 연관됩니다.

  • 0에서 65,535까지의 범위에서 2-옥세트 식별자

  • RFC 2685에서 지정한 형식으로 이름

기본 단문 형식은 ASCII 문자 문자열입니다.

유지 보수 연결 짧은 이름 형식을 구성하기 위해 계층 수준에서 short-name-format (character-string | vlan | 2octet | rfc-2685-vpn-id)[edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name maintenance-association ma-name] 명령문을 포함합니다.

Continuity Check Protocol Parameters 개요

연속성 검사 프로토콜은 유지 보수 연결 내에서 MEP(Maintenance End Points)에 의해 장애를 탐지하는 데 사용됩니다. MEP는 연속성 검사 멀티캐스트 메시지를 주기적으로 전송합니다. Continuity Check 프로토콜 패킷은 ethertype 값 0x8902 캐스트 대상 MAC 주소 01:80:c2:00:00:32를 사용합니다.

다음 목록에서는 구성할 수 있는 연속성 검사 프로토콜 매개 변수에 대해 설명하고 있습니다.

  • interval—CCM(Continuity Check Messages)의 빈도(CCM 메시지 전송) 시간 10분(), 10m 1분(), 1m 10초(), 10s 1초() 1s 100밀리초() 또는 100ms 10밀리초()를 10ms 지정할 수 있습니다. 기본값은 1분입니다. 예를 들어, 간격을 1분으로 지정하면 MEP는 1분마다 수신 MEP로 연속성 확인 메시지를 전송합니다.

    주:

    10밀리초 동안 구성된 연속성 검사 메시지 간격을 위해 PPM(주기적인 패킷 관리)은 기본적으로 라우팅 엔진 패킷 전달 엔진 실행됩니다. 이 때에만 PPM을 비활성화할 패킷 전달 엔진. 명령어에서 PPM을 패킷 전달 엔진 계층 수준에서 no-delegate-processing[edit routing-options ppm] 명령문을 사용하십시오.

    10밀리초의 연속성 검사 간격은 LSI(Label-Switched Interface)에서 CFM 세션에서 지원되지 않습니다.

  • hold-interval—업데이트가 발생하지 않는다면 MEP 데이터베이스를 플러시할 수 있는 주파수. 수신 MEP는 Continuity Check 메시지를 사용하여 유지 보수 연결에서 모든 MEP의 MEP 데이터베이스를 구축합니다. 업데이트가 발생하지 않는다면 MEP 데이터베이스를 플러시하기 전에 대기하는 몇 분의 시간이 소요됩니다. 기본값은 10분입니다.

    주:

    홀드 타임러 기반 플러시(hold timer based flushing)는 정적으로 구성된 원격 MEP가 아니라 자동 리모트 MEP에만 적용 가능합니다.

    홀드 간격 로직은 폴링 타임 기간이 구성된 홀드 시간과 동일한 CFM 세션 수준(원격 MEP 수준이 아님)당 폴링 타임을 실행합니다. 폴링 타임이 만료되면, 구성된 보유 시간(hold time)에 해당되는 기간과 같은 기간 동안 실패한 상태로 된 모든 자동 복구된 원격 MEP 엔트리를 삭제합니다. 원격 MEP가 실패한 상태의 보유 시간 기간을 완료하면 다음 폴링 타임이 만료될 때까지 플러시(flushing)가 발생하지 않습니다. 따라서, 원격 MEP 플러시(flushing)는 구성된 홀드 타임(hold time)에서 정확하게 일어나지 않을 수 있습니다.

  • loss-threshold—라우터가 MEP를 다운된 것으로 표시하기 전에 손실될 수 있는 연속성 검사 메시지의 수 그 가치는 3~256 PUS(Protocol Data Units)입니다. 기본값은 3 PUS입니다.

장애 탐지를 위한 연속성 검사 프로토콜 매개 변수 구성

연속성 검사 프로토콜은 유지 보수 연결 내 MEP(Maintenance Association End Point)에 의해 장애를 탐지하는 데 사용됩니다. MEP는 연속성 검사 멀티캐스트 메시지를 주기적으로 생성하고 응답합니다. Continuity Check 프로토콜 패킷은 ethertype 값 0x8902 캐스트 대상 MAC 주소 01:80:c2:00:00:32를 사용합니다. 수신 MEP는 CCM(Continuity Check Message)을 사용하여 유지 보수 연결에서 모든 MEP의 MEP 데이터베이스를 구축합니다.

연속성 확인 프로토콜 매개 변수를 구성하기 위해 다음을 제공합니다.

  1. 업데이트가 발생하지 않으면 1분에서 30,240분까지의 값으로 MEP 데이터베이스를 플러시하기 전에 몇 분 동안 기다려야 할 시간을 지정합니다. 기본값은 10분입니다.
    주:

    홀드 타임(hold timer)을 기준으로 하는 플러시(Flushing)는 정적으로 구성된 원격 MEP가 아니라 자동 자동 리모트 MEP에만 적용 가능합니다.

  2. CCM 전송 간의 대기 시간(기간)을 지정합니다. 기간은 다음 값 중 하나일 수 있습니다. 10분(10m), 1분(1m), 10초(10초), 1초(1), 100밀리초(100ms) 또는 10밀리초(10ms) 기본값은 1분입니다.
  3. 라우터가 MEP를 다운된 것으로 표시하기 전에 손실될 수 있는 연속성 검사 메시지의 수를 지정합니다. 그 가치는 3~256 PUS(Protocol Data Units)입니다. 기본값은 3 PUS입니다.

CFM 프로토콜 메시지 생성 및 대응을 위한 MEP 구성

유지 보수 연결 엔드포인트(MEP)는 도메인의 경계를 참조합니다. MEP는 CFM(Connectivity Fault Management) 프로토콜 메시지를 생성하고 응답합니다. 특정 VPLS 서비스 또는 브리지 도메인에 속하는 인터페이스에 대해 유지 보수 연결 ID 및 유지 보수 도메인 ID의 단일 조합을 위해 여러 개의 MEP를 구성할 수 있습니다. 유지 보수 도메인 식별자 및 유지 보수 연결 이름의 단일 인스턴스에 대해 여러 개의 MEP를 구성하여 VPLS(Virtual Private LAN Service), 브리지 도메인, CCC(Circuit Cross-Connect) 또는 IPv4 도메인에서 제공하는 서비스를 모니터링할 수 있습니다.

Layer 2 VPN 라우팅 인스턴스(로컬 스위칭) 및 EVPN 라우팅 인스턴스의 경우 논리적 인터페이스에서 유지 보수 연결 ID 및 유지 보수 도메인 ID의 단일 조합을 위해 여러 업 MEP를 구성할 수도 있습니다. 논리적 인터페이스는 서로 다른 장치 또는 동일한 디바이스에서 구성될 수 있습니다. 2개의 IFLS에서 다수의 MEP를 지원하려면 섀시에 향상된 IP 네트워크 서비스를 구성해야 합니다.

MEP를 자동으로 검색할 수 있습니다. MEP는 자동 검색을 통해 동일한 유지 보수 연결의 모든 원격 MEP로부터 연속성 검사 메시지(CCM)를 허용할 수 있습니다. 자동 검색을 지원하지 않는 경우 원격 MEP를 구성해야 합니다. 원격 MEP가 구성되지 않은 경우 원격 MEP의 CCM은 오류로 처리됩니다.

기존 연속성 검사 프로토콜을 통해 연속성 측정이 제공됩니다. 모든 원격 MEP에 대한 연속성은 전체 관리가 가능한 시간 동안 원격 MEP가 작동한 시간의 비율을 측정합니다. 여기에서 운영 업타임은 특정 원격 MEP에 대해 CCM Adjacency가 활성화되는 총 시간으로, 관리 지원 시간은 로컬 MEP가 활성화된 총 시간입니다. 또한 현재 측정된 운영 가동 시간 및 관리 지원 시간을 지워 연속성 측정을 재시작할 수도 있습니다.

MEP(Maintenance Association End Point) 구성

유지 보수 연결 엔드포인트를 구성하는 경우:

  1. [ 에서 MEP에 대한 ID를 edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name maintenance-association ma-name] 지정합니다. 1부터 8191까지 모든 값을 지정할 수 있습니다.
  2. MEP가 동일한 유지 보수 연결의 모든 원격 MEP로부터 연속성 검사 메시지(CCM)를 수용할 수 있도록 유지 보수 엔드포인트 자동 검색을 활성화합니다.
  3. CCM 패킷이 MEP를 위해 전송되는 방향을 지정합니다. 업 또는 다운을 지정할 수 있습니다. UP으로 방향을 지정하면, CCM은 MEP에 구성된 인터페이스를 제외하고 동일한 브리지잉 또는 VPLS 인스턴스의 일부인 모든 논리적 인터페이스에서 전송됩니다. 아래 방향을 지정하면, CCM은 MEP에 구성된 인터페이스에서만 전송됩니다.
    주:

    STP(Spanning Tree Protocol) 차단 상태의 포트는 다운 MEP로 전달되는 CFM 패킷을 차단하지 않습니다. 구성된 연속성 검사 프로토콜이 없는 STP 차단 상태의 포트는 CFM 패킷을 차단합니다.

    주:

    MX 시리즈 5G 유니버설 라우팅 플랫폼 MMPC(Modular Port Concentrators)에 구성된 모든 인터페이스에 대해 Junos OS Release 12.3부터 시작하여 CFM MEP를 실행하는 모든 Layer 2 VPN 및 Layer 2 서킷에 대한 진술을 더 이상 구성할 필요가 no-control-word 없습니다. MX 시리즈 라우터와 다른 모든 라우터 및 스위치의 다른 모든 인터페이스의 경우 no-control-word[edit routing-instances routing-instance-name protocols l2vpn][edit protocols l2circuit neighbor neighbor-id interface interface-name] CFM MEP를 구성할 때, 또는 계층 수준에서 명령문을 계속 구성해야 합니다. 그렇지 않으면 CFM 패킷이 전송되지 않고 이 명령은 어떠한 원격 show oam ethernet connectivity-fault-management mep-database MEP도 표시하지 않습니다.

  4. MEP가 연결된 인터페이스를 지정합니다. 물리적 인터페이스, 논리적 인터페이스 또는 트렁크 인터페이스가 될 수 있습니다. MX 시리즈 라우터에서 MEP는 트렁크 인터페이스의 특정 VLAN에 연결될 수 있습니다.
  5. continuity check IEEE(Institute of Electrical and Electronics Engineers) 링크 트레이스 메시지에 사용되는 802.1 우선 순위 비트를 지정합니다. 7에서 우선 순위로 값을 지정할 수 있습니다.
  6. CFM이 결함을 탐지할 때마다 장애 경보를 생성하는 최저 우선 순위 결함을 지정합니다. 가능한 값에는 다음이 포함됩니다. 모든 -결함, err-xcon, mac-rem-err-xcon, no-defect, rem-err-xcon, xcon.
  7. 원격 MEP의 ID를 [ edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name maintenance-association ma-name mep mep-id] 에서 지정합니다. 1부터 8191까지 모든 값을 지정할 수 있습니다.

MEP(Remote Maintenance Association End Point) 구성

원격 유지 보수 연결 엔드포인트를 구성하는 경우:

  1. MEP ID를 에 지정하여 원격 MEP를 구성합니다[ edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name maintenance-association ma-name mep mep-id] 1부터 8191까지 모든 값을 지정할 수 있습니다.
  2. 에 명령문을 포함해 원격 MEP에 사용할 작업 프로파일의 action-profile profile-name 이름을 지정합니다[ edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name maintenance-association ma-name mep mep-id remote-mep remote-mep-id] 프로파일은 [ ] 계층 edit protocols oam ethernet connectivity-fault-management 수준에서 정의되어야 합니다.
  3. 원격 MEP를 구성하여 연결의 초기 손실을 탐지합니다. 기본적으로 MEP는 LOC(Loss-of-Continuity) 결함 메시지를 생성하지 않습니다. 명령문을 구성하면, 유지 보수 연계를 위해 구성된 연속성 검사 간격의 3.5배에 달하는 기간 내에 원격 MEP에서 수신된 연속성 검사 메시지가 없는 경우 detect-loc LOC(Loss-of-Continuity) 결함이 탐지됩니다. LOC 결함이 탐지되면 syslog 오류 메시지가 생성됩니다.
    주:

    CFM(Connectivity-Fault Management)과 함께 연속성 검사 메시지를 수신하지 못하면 인터페이스를 다운하도록 구성된 모든 구성이 detect-locaction-profile 실행됩니다. 그러나 구성하지 않은 경우 연속성 검사 메시지가 수신되지 않은 action-profile detect-loc 경우 실행되지 않습니다.

이더넷 프레임 지연 측정을 지원하기 위한 MEP 인터페이스 구성

Ethernet 프레임 지연 측정은 성능 통계를 제공하거나 SLA(Service Level Agreements)를 지원하거나 도전하는 데 유용한 도구입니다. 기본적으로 이더넷 프레임 지연 측정은 타임스탬프 및 지연 계산에 소프트웨어를 사용합니다. 이 프로세스를 지원하고 지연 측정 결과의 정확성을 높이기 위해 하드웨어 타이밍을 선택적으로 사용할 수 있습니다. 이 지원은 리셉션 경로에서 제공됩니다.

MX 시리즈 라우터에서 Ethernet 프레임 지연 측정을 수행하기 전에 다음과 같은 작업을 완료해야 합니다.

  • 올바르게 구성된 Ethernet OAM 및 CFM

  • 2개의 구성된 MX 시리즈 라우터 간의 측정 준비

  • 분산 주기적 패킷 관리 데몬(ppmd) 활성화

  • 지원되지 않는 어그리게이트 이더넷 또는 의사 회선 인터페이스에서 Ethernet 프레임 지연 측정을 수행하려고 시도하지 않은 경우

  • 해당 기능이 구성된 경우 하드웨어 지원 타임스탬프가 지원되는지 확인

이 구성이 끝나면 하드웨어 타임스탬프 옵션으로 Ethernet 인터페이스에서 Ethernet 프레임 지연 측정을 수행하고 표시할 수 있는 2개의 MX 시리즈 라우터를 만들 수 있습니다. 기본적으로 이더넷 프레임 지연 측정은 타임스탬프 및 지연 계산에 소프트웨어를 사용합니다. 이 프로세스를 지원하고 지연 측정 결과의 정확성을 높이기 위해 하드웨어 타이밍을 선택적으로 사용할 수 있습니다. 이 지원은 리셉션 경로에서 제공됩니다.

하드웨어 지원 타임스탬프 구성:

  1. 수신 경로에서 Ethernet 프레임 지연 측정 하드웨어 지원을 위해 계층 수준에서 진술을 hardware-assisted-timestamping[edit protocols oam ethernet connectivity-fault-management performance-monitoring] 포함하십시오.
  2. 이더넷 프레임 지연을 측정하려면 분산 PPMD가 활성화되어야 합니다. Ethernet 프레임 지연 측정에 대한 통계를 수집하기 전에 PPMD가 올바르게 구성되었는지 확인해야 합니다. 분산된 PPMD가 없는 경우, 지연 측정 결과는 유효하지 않습니다.

    Ethernet 프레임 지연 측정을 수행하려면 다음 구성 명령문이 없는지 확인해야 합니다.

MEP 인터페이스를 사용하여 VPW를 MPLS 보호 구성

MEP의 작동 경로를 지정하거나 meP의 경로를 MPLS VPWS(Virtual Private Wire Service)에 대한 서비스 보호를 지원할 수 있습니다. 서비스 보호는 장애 발생 시 작업 경로에 대한 엔드-to-엔드 연결 보호를 제공합니다.

서비스 보호를 구성하려면 두 개의 개별 전송 경로(작업 경로와 보호 경로)를 생성해야 합니다. 두 개의 유지 보수 연결(maintenance association)을 생성하여 작업 경로를 지정하고 경로를 보호할 수 있습니다. 유지 보수를 경로와 연결하려면 유지 보수 연결 내의 MEP에 대한 명령문을 구성하고 작동 또는 보호 경로를 interface 지정해야 합니다.

주:

경로가 지정되지 않으면 세션이 활성 경로를 모니터링합니다.

표 1 가용 서비스 보호 옵션을 설명하고 있습니다.

표 1: 서비스 보호 옵션

옵션

설명

working

작업 경로를 지정합니다.

protect

보호 경로를 지정합니다.

이 구성에서는 VPWS 서비스에 대한 서비스 보호를 제공합니다. CCM 세션은 작업 경로를 위해 구성됩니다. 명령문을 사용하여 보호 경로에 대해 구성된 CCM 세션을 protect-maintenance-association 참조합니다. 유지 보수 연결에 대한 보호 전송 경로의 이름이 구성되어 작동 경로에 대한 유지 보수 연결과 연관됩니다.

1년 365일 동안 VPWS에 대한 서비스 보호 MPLS:

  1. 구성 모드에서 이름과 이름 형식을 [] 계층 수준에서 지정하여 edit protocols oam ethernet connectivity-fault-management 유지 보수 도메인을 생성합니다.
    주:

    유지 보수 도메인 이름 길이가 45 옥트보다 큰 경우 다음과 같은 오류 메시지가 표시됩니다. error: configuration check-out failed.

  2. [ ] 계층 수준에서 값을 지정하여 유지 보수 도메인 edit protocols oam ethernet connectivity-fault-management 수준을 지정합니다.
  3. [ ] 계층 수준에서 이름과 짧은 이름 형식을 지정하여 작업 경로에 대한 유지 보수 edit protocols oam ethernet connectivity-fault-management maintenance-domain md-name 연결(maintenance association)을 생성합니다.
  4. [ ] 계층 수준에서 연결 보호에 사용된 유지 보수 연결 이름과 자동 보호 스위칭 프로파일(aps-profile)의 edit protocols oam ethernet connectivity-fault-management maintenance-domain md-name maintenance-association ma-name 이름을 지정합니다.
  5. [ ] 계층 수준에서 연속성 검사 메시지 전송 간에 대기하는 edit protocols oam ethernet connectivity-fault-management maintenance-domain md-name maintenance-association ma-name continuity-check 시간을 지정합니다. 기간은 다음 값 중 하나일 수 있습니다. 10분(10m), 1분(1m), 10초(10초), 1초(1),100밀리초(100ms) 또는 10밀리초(10ms). 기본값은 1분입니다.
  6. [ 에서 MEP에 대한 ID를 edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name maintenance-association ma-name] 지정합니다. 1부터 8191까지 모든 값을 지정할 수 있습니다.
  7. MEP가 동일한 유지 보수 연결의 모든 원격 MEP로부터 연속성 검사 메시지(CCM)를 수용할 수 있도록 유지 보수 엔드포인트 자동 검색을 활성화합니다.
  8. CCM 패킷이 MEP를 위해 전송되는 방향을 지정합니다. 업 또는 다운을 지정할 수 있습니다. UP으로 방향을 지정하면, CCM은 MEP에 구성된 인터페이스를 제외하고 동일한 브리지잉 또는 VPLS 인스턴스의 일부인 모든 논리적 인터페이스에서 전송됩니다. 아래 방향을 지정하면, CCM은 MEP에 구성된 인터페이스에서만 전송됩니다.
    주:

    STP(Spanning Tree Protocol) 차단 상태의 포트는 다운 MEP로 전달되는 CFM 패킷을 차단하지 않습니다. 구성된 연속성 검사 프로토콜이 없는 STP 차단 상태의 포트는 CFM 패킷을 차단합니다.

    주:

    MX 시리즈 5G 유니버설 라우팅 플랫폼 MMPC(Modular Port Concentrators)에 구성된 모든 인터페이스에 대해 Junos OS Release 12.3부터 시작하여 CFM MEP를 실행하는 모든 Layer 2 VPN 및 Layer 2 서킷에 대한 진술을 더 이상 구성할 필요가 no-control-word 없습니다. MX 시리즈 라우터와 다른 모든 라우터 및 스위치의 다른 모든 인터페이스의 경우 no-control-word[edit routing-instances routing-instance-name protocols l2vpn][edit protocols l2circuit neighbor neighbor-id interface interface-name] CFM MEP를 구성할 때, 또는 계층 수준에서 명령문을 계속 구성해야 합니다. 그렇지 않으면 CFM 패킷이 전송되지 않고 이 명령은 어떠한 원격 show oam ethernet connectivity-fault-management mep-database MEP도 표시하지 않습니다.

  9. MEP가 연결된 인터페이스를 지정합니다. 물리적 인터페이스, 논리적 인터페이스 또는 트렁크 인터페이스가 될 수 있습니다. MX 시리즈 라우터에서 MEP는 트렁크 인터페이스의 특정 VLAN에 연결될 수 있습니다. 또한 전송 경로를 작업으로 지정합니다.
  10. [ ] 계층 수준에서 이름과 짧은 이름 형식을 지정하여 보호 경로에 대한 유지 보수 edit protocols oam ethernet connectivity-fault-management maintenance-domain md-name 연결(maintenance association)을 생성합니다.
  11. [ ] 계층 수준에서 연속성 검사 메시지 전송 간에 대기하는 edit protocols oam ethernet connectivity-fault-management maintenance-domain md-name maintenance-association ma-name continuity-check 시간을 지정합니다. 기간은 다음 값 중 하나일 수 있습니다. 10분(10m), 1분(1m), 10초(10초), 1초(1),100밀리초(100ms) 또는 10밀리초(10ms). 기본값은 1분입니다.
  12. [ 에서 MEP에 대한 ID를 edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name maintenance-association ma-name] 지정합니다. 1부터 8191까지 모든 값을 지정할 수 있습니다.
  13. MEP가 동일한 유지 보수 연결의 모든 원격 MEP로부터 연속성 검사 메시지(CCM)를 수용할 수 있도록 유지 보수 엔드포인트 자동 검색을 활성화합니다.
  14. CCM 패킷이 MEP를 위해 전송되는 방향을 지정합니다. 업 또는 다운을 지정할 수 있습니다. UP으로 방향을 지정하면, CCM은 MEP에 구성된 인터페이스를 제외하고 동일한 브리지잉 또는 VPLS 인스턴스의 일부인 모든 논리적 인터페이스에서 전송됩니다. 아래 방향을 지정하면, CCM은 MEP에 구성된 인터페이스에서만 전송됩니다.
    주:

    STP(Spanning Tree Protocol) 차단 상태의 포트는 다운 MEP로 전달되는 CFM 패킷을 차단하지 않습니다. 구성된 연속성 검사 프로토콜이 없는 STP 차단 상태의 포트는 CFM 패킷을 차단합니다.

    주:

    MX 시리즈 5G 유니버설 라우팅 플랫폼 MMPC(Modular Port Concentrators)에 구성된 모든 인터페이스에 대해 Junos OS Release 12.3부터 시작하여 CFM MEP를 실행하는 모든 Layer 2 VPN 및 Layer 2 서킷에 대한 진술을 더 이상 구성할 필요가 no-control-word 없습니다. MX 시리즈 라우터와 다른 모든 라우터 및 스위치의 다른 모든 인터페이스의 경우 no-control-word[edit routing-instances routing-instance-name protocols l2vpn][edit protocols l2circuit neighbor neighbor-id interface interface-name] CFM MEP를 구성할 때, 또는 계층 수준에서 명령문을 계속 구성해야 합니다. 그렇지 않으면 CFM 패킷이 전송되지 않고 이 명령은 어떠한 원격 show oam ethernet connectivity-fault-management mep-database MEP도 표시하지 않습니다.

  15. MEP가 연결된 인터페이스를 지정합니다. 물리적 인터페이스, 논리적 인터페이스 또는 트렁크 인터페이스가 될 수 있습니다. MX 시리즈 라우터에서 MEP는 트렁크 인터페이스의 특정 VLAN에 연결될 수 있습니다. 또한 전송 경로를 작업으로 지정합니다.

CFM에서 Linktrace Protocol 구성

링크trace 프로토콜은 한 쌍의 유지 보수 지점 간의 경로 검색에 사용됩니다. Linktrace 메시지는 관리자가 이 명령을 사용하여 동일한 유지 보수 연결 하의 MEP 쌍 간의 경로를 검증하여 traceroute 트리거됩니다. 링크trace 메시지는 동일한 유지 보수 도메인에서 MEP와 MIP 간의 경로를 확인하는 데 사용할 수도 있습니다. 링크trace 프로토콜을 사용하면 응답을 기다릴 시간을 구성할 수 있습니다. 링크trace 요청 메시지에 대한 응답이 수신되지 않는 경우 간격이 만료되면 요청 및 응답 항목이 삭제됩니다. 해당 링크 트레이스 요청에 저장될 링크 트레이스 회신 항목의 수를 구성할 수도 있습니다.

802.1ag IEEE(Institute of Electrical and Electronics Engineers) 링크trace 요청 및 응답 메시지의 작업은 Layer 3 명령의 작동과 traceroute 유사합니다. 명령에 대한 자세한 내용은 라우팅 traceroute디바이스를 위한 Junos OS 관리 라이브러리를 참조하십시오.

링크 트레이스 프로토콜을 구성하려면 다음을 제공합니다.

  1. [ ] 계층 수준에서 링크 트레이스 응답을 edit protocols oam ethernet connectivity-fault-management 기다릴 시간을 구성합니다. 몇 분 또는 초 만에 값을 지정할 수 있습니다. 기본값은 10분입니다.
  2. 링크 트레이스 요청당 저장할 링크 트레이스 회신 항목의 수를 구성합니다. 값을 1부터 500까지 지정할 수 있습니다. 기본값은 100입니다.

이더넷 OAM 메시지의 속도 제한 구성

이 M320 FPC, M120, M7i, M10 with CFEB 및 MX Series 라우터를 통해 이더넷 OAM 메시지의 속도 제한을 지원한다. 연결성 장애 관리(CFM) 구성에 따라 CFM 패킷은 폐기되거나 처리를 위해 CPU로 전송되거나 다른 브리지 인터페이스로 플러드됩니다. 이 기능을 통해 라우터는 DoS 공격을 차단하기 위해 수신 CFM 패킷을 차단할 수 있습니다.

이더넷 OAM 메시지의 속도 제한을 2개의 CFM Policing 수준으로 적용할 수 있습니다.

  • 글로벌 수준의 CFM 폴링—글로벌 수준에서 파서(policer)를 사용하여 모든 세션에 속하는 CFM 트래픽에 대한 조사를 합니다.

  • 세션 수준 CFM 폴링—하나의 세션에 속하는 CFM 트래픽에 대한 경찰 조사를 위해 생성된 파서(policer)를 사용

글로벌 수준의 CFM 정책 처리를 구성하기 위해 명령문과 옵션을 계층 수준에서 policer[edit protocols oam ethernet connectivity-fault-management] 포함합니다.

세션 수준 CFM 정책 설정을 구성하기 위해 계층 수준에서 policer[edit protocols oam ethernet connectivity-fault-management maintenance-domain md-name level number maintenance-association ma-name] 명령문을 포함합니다.

다음 예에서는 속도 제한 CFM에 사용되는 CFM Policer를 보여줍니다.

사례 1: 글로벌 수준의 CFM Policing

이 예에서는 속도 제한 CFM에 대해 CFM 수준에서 글로벌 레벨의 Policer를 보여줍니다. 글로벌 계층 수준에서의 명령문은 모든 세션에 속하는 CFM 트래픽의 모든 연속성 검사 패킷을 정책 처리하기 위해 continuity-check cfm-policer[edit protocols oam ethernet connectivity-fault-management policer] Policer를 지정합니다. 계층 수준의 명령문은 모든 세션에 속하는 CFM 트래픽의 모든 무중단 검사 패킷을 정책 처리하기 위해 other cfm-policer1[edit protocols oam ethernet connectivity-fault-management policer] Policer를 지정합니다. 이 all cfm-policer2 명령문은 지정된 Policer cfm-policer2를통해 모든 CFM 패킷에 대한 정책 처리를 지정합니다. 옵션을 사용하는 경우 사용자는 이전 및 옵션을 all policer-name 지정할 continuity-checkother 없습니다.

사례 2: 세션 수준 CFM Policing

이 예에서는 속도 제한 CFM에 사용되는 세션 수준 CFM Policer를 보여줍니다. 세션 계층 수준에 있는 명령문은 정책 처리를 위해 특정 세션에 속하는 CFM 트래픽의 패킷을 계속 검사하는 데 사용할 것을 policer[edit protocols oam ethernet connectivity-fault-management maintenance-domain md-name maintenance-association ma-name] 지정합니다. 계층 수준의 명령문은 이 세션에만 속하는 CFM 트래픽의 모든 무중단 검사 패킷을 정책 처리하기 위해 other cfm-policer1[edit protocols oam ethernet connectivity-fault-management maintenance-domain md-name maintenance-association ma-name] Policer를 지정합니다. 이 all cfm-policer2 명령문은 지정된 Policer cfm-policer2를통해 모든 CFM 패킷에 대한 정책 처리를 지정합니다. 옵션을 사용하는 경우 사용자는 이전 및 옵션을 all policer-name 지정할 continuity-checkother 없습니다.

글로벌 CFM Policing의 경우 여러 CFM 세션에서 동일한 Policer가 공유됩니다. 세션당 CFM 폴링에서 해당 세션의 패킷에 대한 속도 제한을 위해 별도의 Policer를 생성해야 합니다.

주:

각기 다른 수준의 동일한 인터페이스상에서 두 개의 CFM 세션에 대한 Service-Level Policer 구성은 세션 방향이 동일할 경우 다음과 같은 제약 조건을 충족해야 합니다.

  • 하나의 세션이 으로 구성되면 다른 세션은 이나 구성을 policer allpolicer all 하게 policer other 됩니다.

  • 하나의 세션이 으로 구성되면 다른 세션은 이나 구성을 policer otherpolicer all 하게 policer other 됩니다.

이러한 구성이 커밋된 경우 커밋 오류가 발생합니다.

주:

PBB 및 MIP가 있는 Policers는 지원되지 않습니다.

이더넷 로컬 관리 인터페이스 구성

이더넷 로컬 관리 인터페이스 개요

기가비트 이더넷(), ge 10기가비트 이더넷() 및 통합 이더넷() xeae 인터페이스는 E-LMI(Ethernet Local Management Interface)를 지원한다.

주:

MX 시리즈 라우터에서, E-LMI는 기가비트 이더넷(), 10기가비트 이더넷() 및 MX 시리즈 라우터에서 구성된 어그리게이트 이더넷() 인터페이스에서 지원 gexeae DPS(Dense Port Concentrator).

E-LMI 규격은 Metro Ethernet Forum에서 사용할 수 있습니다. E-LMI 절차 및 프로토콜은 고객 에지(고객 에지(CE))를 자동으로 구성하여 Metro Ethernet 서비스를 지원하는 데 사용됩니다. 또한, E-LMI 프로토콜은 UNI(User-to-Network Interface) 및 EVC(Ethernet Virtual Connection) 상태 고객 에지(CE). UNI 및 EVC 정보는 Metro Ethernet 구성에 따라 고객 에지(CE) 운영을 자동으로 구성할 수 있습니다.

E-LMI 프로토콜은 고객 에지(CE) PE(Provider Edge) 장치 간에 작동됩니다. PE-고객 에지(CE) 링크에서만 실행되어 고객 에지(CE) 포트에서 사용할 수 있는 Ethernet 서비스의 연결 상태 및 구성 매개 변수를 고객 에지(CE) 있습니다. E-LMI 프로토콜의 범위는 그림 1 에 표시된다.

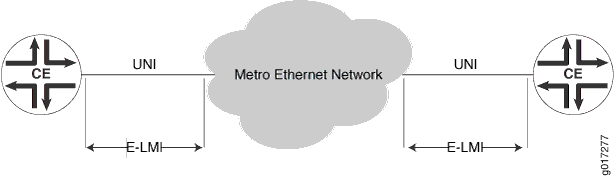

그림 1: E-LMI 프로토콜의 범위E-LMI 프로토콜의 범위

ACX 및 MX 시리즈 라우터에 대한 E-LMI 구현에는 E-LMI 프로토콜의 PE측만 포함됩니다.

E-LMI는 서비스 제공업체 네트워크 내에서 실행되는 CFM(Connectivity Fault Management)와 같은 OAM 프로토콜과 상호 운영하여 OAM 상태를 수집합니다. CFM은 제공업체 유지 보수 수준에서 실행됩니다(UNI-N에서 UNI-N까지, UNI에서 MEP까지). E-LMI는 CFM 도메인(SVLAN 도메인 또는 VPLS)에서 EVC의 엔드-to-End 상태를 위해 CFM을 사용합니다.

E-LMI 프로토콜은 다음과 같은 정보를 중계합니다.

  • EVC의 고객 에지(CE)/deleletion의 추가/해지 통보(활성이 아니거나 부분적으로 활성화되지 않은 경우)

  • 구성된 EVC의 가용성 고객 에지(CE) 상태를 통지

  • UNI 및 EV 고객 에지(CE)C 속성의 통신:

    • UNI 속성:

      • UNI 식별자(UNI에 사용자 구성 이름)

      • 고객 에지(CE)-VLAN ID/EVC 맵 유형(올-to-one 번들링, 번들링이 있는 서비스 멀티플렉스 또는 번들링 없음)

      • 대역폭 프로필은 지원되지 않습니다(다음 기능 포함):

        • CM(공동 설정 모드)

        • CF(컬러 플래그)

        • CIR(committed Information rate)

        • CBR(커밋 버스트 크기)

        • EIR(초과 정보 속도)

        • EBS(초과 버스트 크기)

    • EVC 속성:

      • EVC 참조 ID

      • EVC 상태 유형(활성 상태, 활성이 아예 또는 부분 활성화되지 않은 경우)

      • EVC 유형(점대점 또는 멀티포인트 대 멀티포인트)

      • EVC ID(EVC에 사용자 구성 이름)

      • 대역폭 프로필(지원되지 않습니다)

    • 고객 에지(CE)-VLAN ID/EVC 맵

MX 시리즈 라우터의 E-LMI는 다음과 같은 EVC 유형을 지원합니다.

  • Q-in-Q SVLAN(Point-to-Point 또는 Multipoint-to-Multipoint)—UNI-Ns 간의 엔드-to-엔드 CFM 세션이 EVS 상태를 모니터링해야 합니다.

  • VPLS(BGP(Border Gateway Protocol) 또는 LDP)(점대점 또는 다지점(multipoint-to-multipoint)—UNI-Ns 간의 VPLS 의사(pseudowire) 상태 또는 UNI-Ns 간의 엔드-엔드 CFM 세션을 사용하여 EVC 상태를 모니터링할 수 있습니다.

  • L2 서킷/L2VPN(점대점)—UNI-Ns 간의 VPLS 의사회로 상태 또는 엔드-엔드 CFM 세션을 사용하여 EVC 상태를 모니터링할 수 있습니다.

    주:

    l2-circuit 지원되지 l2vpn 않습니다.

ACX 시리즈 라우터의 E-LMI 프로토콜은 Layer 2 회로 및 Layer 2 VPN EVC 유형을 지원하며 의사회로(Layer 2 circuit and Layer 2 VPN) 서비스에 대한 링크 손실 포워킹을 지원하며, 다음과 같은 기능을 제공합니다.

  • CFM(Connectivity Fault Management) 프로토콜과 레이어 2 회로 및 레이어 2 VPN을 위한 E-LMI 프로토콜 간의 연동

    • EVC 상태를 모니터링하기 위해 IS 간의 엔드-to-엔드 CFM 세션.

    • 의사회로(pseudowire) 중복의 경우, CFM을 사용하여 의사회선 세션을 액티브 및 백업할 수 있습니다. EVC 상태는 활성 및 백업 의사고객 에지(CE) 세션이 모두 중단된 경우만 디바이스에서 디바이스 수로 선언됩니다.

  • Layer 2 회로 및 레이어 2 VPN을 위한 원격 결함 표시(RDI)와 E-LMI 간의 연동

    • 유지 보수 연결 엔드포인트(MEP)가 연속성 검사 메시지(CCM) 프레임에서 RDI 비트 세트를 수신하고 EVC 구성에서 RDI 장애 감지가 활성화되면 의사회로는 E-LMI를 통해 고객 에지(CE) 라우터로 [edit protocols oam ethernet evcs evc-id evc-protocol cfm management-domain name management-association name faults rdi] 선언됩니다.

  • IS 간에 엔드투엔드 CFM 세션이 존재하지 않는 경우, 의사(레이어 2 회로 또는 레이어 2 VPN) 상하 상태는 E-LMI를 통해 고객 에지(CE) 라우터에 비동기식 EVC 상태 변경 메시지를 트리거합니다.

주:

ACX 시리즈 라우터는 레이어 2 서비스(브리지)에 대한 E-LMI를 지원하지 않습니다.

이더넷 로컬 관리 인터페이스 구성

E-LMI를 구성하기 위해 다음 단계를 수행합니다.

CFM(Configuring an OAM Protocol)

OAM 프로토콜(CFM) 구성에 대한 자세한 내용은 IEEE(Institute of Electrical and Electronics Engineers) 802.1ag OAM 연결성 장애 관리 개요를 참조하십시오.

EVC에 OAM 프로토콜 할당

EVC를 구성하려면 계층 수준에서 명령문을 사용하여 EVC에 이름을 evcsevc-id[edit protocols oam ethernet] 지정해야 합니다. EVC 통계를 모니터링하거나 명령문과 옵션을 계층 수준에서 사용할 수 있는 EVC 프로토콜을 cfmvpls 설정할 수 evc-protocol[edit protocols oam ethernet evcs] 있습니다.

계층 수준에서 명령문을 사용하여 EVC에서 원격 IS의 remote-uni-count number[edit protocols oam ethernet evcs evcs-protocol] 수를 설정할 수 있습니다. 기본 remote-uni-count 설정은 1입니다. 1보다 큰 값을 구성하면 EVC 멀티포인트에서 다대다(multipoint-to-multipoint)가 가능합니다. 실제 엔드포인트 수보다 큰 값을 입력하면 모든 엔드포인트가 활성화된 경우에도 EVC 상태가 부분적으로 활성화됩니다. 실제 엔드포인트 수보다 적은 수로 입력하면 모든 엔드포인트가 활성화되지 않은 경우에도 해당 상태가 remote-uni-count 활성으로 표시됩니다.

계층 수준에서 명령문을 포함해 EVC를 evcs[edit protocols oam ethernet] 구성할 수 있습니다.

인터페이스에서 E-LMI를 활성화하고 VLAN 고객 에지(CE) EVC에 매핑

E-LMI를 구성하기 위해 계층 수준에서 lmi[edit protocols oam ethernet] 명령문을 포함하십시오.

계층 수준에서 명령문을 사용하여 상태 카운터를 연계하여 오류를 status-counter count[edit protocols oam ethernet lmi] 계산할 수 있습니다. 상태 카운터는 E-LMI가 작동 중인지 여부를 결정하는 데 사용됩니다. 기본값은 4입니다.

계층 수준에서 polling-verification-timer value 명령문을 [edit protocols oam ethernet lmi] 설정할 수 있습니다. 기본값은 15초입니다.

인터페이스를 활성화하고 계층 수준에서 명령문을 사용하여 E-LMI와 함께 interface name 사용할 옵션을 설정할 수 [edit protocols oam ethernet lmi] 있습니다. ge, xeae 인터페이스만 지원됩니다. 인터페이스 옵션을 사용하여 uni-id UNI의 이름을 지정할 수 있습니다. 구성되지 uni-id 않은 경우, 기본값은 의 이름 interface name 변수입니다.

인터페이스 옵션을 사용하여 고객 에지(CE)-VLAN ID/EVC 맵 evc-map-type type 유형을 지정할 수 있습니다. all-to-one-bundling옵션으로는 bundling , 또는 service-multiplexing . 번들링이 없는 서비스 멀티플렉스 기본 유형은 all-to-one-bundling 입니다.

인터페이스가 사용하는 EVC를 지정하기 위해 계층 수준에서 evc evc-id[edit protocols oam ethernet lmi interface name] 명령문을 사용합니다. 계층 수준에서 명령문을 사용하여 인터페이스를 기본 EVC 인터페이스로 default-evc[edit protocols oam ethernet lmi interface name evc evc-id] 지정할 수 있습니다. 다른 EVC에 매핑되지 않은 모든 VID는 이 EVC에 매핑됩니다. 오직 하나의 EVC만 기본으로 구성할 수 있습니다.

계층 수준에서 명령문을 사용하여 VLA 목록을 EVC에 vlan-list vlan-id-list[edit protocols oam ethernet lmi interface name evc evc-id] 매핑할 수 있습니다.

E-LMI 구성 예

토폴로지 예

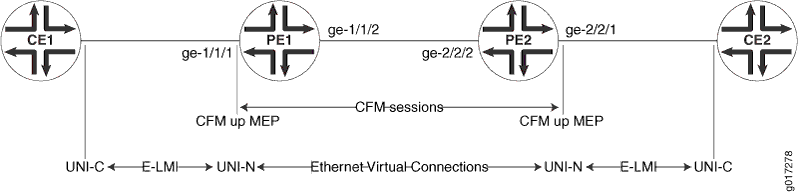

그림 2 CFM에서 모니터링하는 점대점(point-to-point) EVC(SVLAN)에 대한 E-LMI 구성을 보여 주는 것입니다. 이 예에서 2048년까지의 VLAN 1은 evc1 (SVLAN 100)에 매핑된 다음, 2049 ~4096은 evc2 (SVLAN 200)에 매핑됩니다. 이러한 EVC를 모니터링하기 위해 2개의 CFM 세션이 생성됩니다.

그림 2: CFM에 의해 모니터링되는 SVLAN(Point-to-Point) EVC를 위한 E-LMI 구성CFM에 의해 모니터링되는 SVLAN(Point-to-Point) EVC를 위한 E-LMI 구성

PE1 구성

PE2 구성

동일한 EVC를 공유하는 2개의 IS 구성

CFM 이벤트에 대한 CFM 작업을 지정하기 위한 CFM 작업 프로파일 구성

연결성 장애 관리(CFM) 작업 프로파일을 생성하여 모니터링할 이벤트 플래그 및 임계값을 정의할 수 있습니다. 구성된 이벤트 발생 시 취할 조치를 지정할 수도 있습니다. CFM 이벤트가 발생하면 라우터는 사양에 따라 해당 조치를 실행합니다. 작업 프로파일에서 하나 이상의 이벤트를 구성할 수 있습니다. 또는 원격 유지 보수 연결 엔드포인트(MEP)에 장애가 발생하면 작업 프로파일을 구성하고 기본 작업을 지정할 수 있습니다.

주:

현재는 여러 작업을 구성할 수 없습니다. 오직 하나의 작업만 구성할 수 있습니다. 이러한 제한은 명령문과 명령문 actionclear-action 모두에 영향을 미치고 있습니다.

CFM 작업 프로파일을 구성하려면 다음을 수행하십시오.

  1. 구성 모드에서 [ ] 계층 수준에서 작업 프로파일의 이름과 edit protocols oam ethernet connectivity-fault-management CFM 이벤트의 이름을 지정합니다. 작업 프로파일에서 두 개 이상의 이벤트를 구성할 수 있습니다. 가능한 이벤트는 다음과 같습니다. 인터페이스 상태-tlv, 포트 상태-tlv, adjacency-loss, RDI 등 4개로 구성됩니다.
  2. 이벤트가 발생하면 라우터에서 취할 조치를 지정합니다. 이벤트가 발생하면 작업이 트리거됩니다. 작업 프로파일에서 여러 이벤트를 구성한 경우 모든 이벤트가 작업을 트리거할 필요가 없습니다.
  3. 원격 MEP에 대한 연결에 장애가 발생하면 라우터가 취할 기본 조치를 지정합니다. 구성된 조치가 없는 경우, 그 어떤 조치도 취하지 않습니다.
    주:

    interface-downCCC(Circuit Cross-Connect) 인터페이스(l2circuit/l2vpn)를 통해 실행되는 MEP CFM 세션에서 실행되는 작업과 작업 프로파일을 연계하는 것은 원치 않을 뿐만 아니라, 치명적인 상황이 될 수 있습니다.

논리적 인터페이스 그룹을 다운하기 위한 CFM 작업 프로파일 개요

네트워크가 증가하면 CFM을 사용하여 많은 수의 서비스를 모니터링해야 합니다. 각 서비스를 모니터링하려면 서비스 논리적 인터페이스당 하나의 세션이 필요합니다. 서비스가 많은 경우, 세션 수가 제한되어 있는 경우 이 메소드가 확장되지 않습니다. 서비스당 하나의 CFM 세션이 아니라, 단일 CFM 세션이 여러 서비스를 모니터링할 수 있습니다.

또한, NNI(Network-to-Network Interface) 논리적 인터페이스의 세션을 기반으로 UNI(User-to-Network Interface) 디바이스를 다운해야 하는 시나리오도 있습니다. NNI 논리적 인터페이스는 코어 인터페이스와 UNI 물리적 인터페이스를 여러 서비스 논리적 인터페이스를 호스팅하는 액세스 인터페이스를 참조합니다. 코어 인터페이스 모니터링을 기반으로 액세스 인터페이스와 관련된 서비스 논리적 인터페이스를 다운할 수 있습니다.

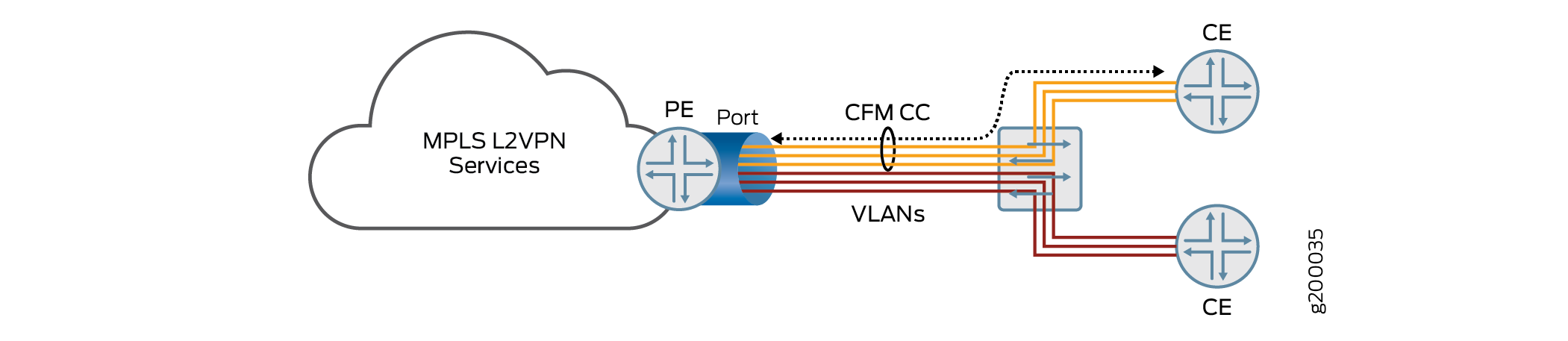

그림 3 고객 에지(고객 에지(CE)) 라우터로 연결되는 많은 서비스가 PE(Provider-Edge) 라우터에서 단일 포트를 공유하는 토폴로지가 설명되어 있습니다. 각 서비스는 하나의 논리적 인터페이스를 사용합니다. 서비스 또는 논리적 인터페이스 세트(노란색으로 색이 나타났음)는 하나의 고객 에지(CE) 라우터로 설정되는 것이고 빨간색으로 물들이는 서비스 또는 논리적 인터페이스 세트는 다른 고객 에지(CE) 라우터로 설정됩니다. 각 서비스를 모니터링하려면 각 서비스에 대한 전용 MEP(Maintenance Association End Point) 세션이 필요합니다. 세션이 다운될 때마다 서비스 논리적 인터페이스를 다운하여 서비스를 다운할 수 있습니다. 그러나 이러한 접근 방식은 서비스 수가 까다로우면 확장할 수 없습니다. 여러 개의 고객 에지(CE) 라우터와 다른 고객 에지(CE) 서비스가 중단될 수 있기 때문에 물리적 인터페이스에서 CFM 세션을 모니터링하는 것은 실현할 수 없습니다. 단일 세션으로 여러 서비스를 모니터링하는 이 문제를 해결하기 위해, 단일 논리적 인터페이스에 구성된 CFM 세션을 사용하여 CCM 작업 프로파일을 생성하여 논리적 인터페이스 그룹을 다운할 수 있습니다.

그림 3: 여러 VLAN 서비스의 토폴로지가 여러 라우터로 연결되는 PE 라우터의 단일 포트를 고객 에지(CE) 있습니다. 여러 VLAN 서비스의 토폴로지가 여러 라우터로 연결되는 PE 라우터의 단일 포트를 고객 에지(CE) 있습니다.

다음과 같은 시나리오에 대해 CCM 작업 프로파일을 구성할 수 있습니다.

  • CCM 모니터링 세션이 논리적 인터페이스 중 하나에서 실행되지만 다른 상위 포트에서 실행되는 경우 모두 동일한 상위 포트를 갖는 논리적 인터페이스 그룹을 다운합니다.

  • CCM 모니터링 세션이 논리적 인터페이스 중 하나에서 실행되고 모든 것이 동일한 상위 포트에 속하는 경우 논리적 인터페이스 그룹을 다운합니다.

  • 포트 다운을 위해 CCM 모니터링 세션이 다른 상위 포트의 논리적 인터페이스 중 하나에서 실행되는 경우

CFM 작업 프로필을 생성하여 논리적 인터페이스 그룹을 다운할 수 있는 이점

  • 여러 서비스를 모니터링해야 하는 확장된 네트워크에서 리소스 요구 사항 감소

  • 모니터링할 여러 서비스가 포함된 토폴로지에서 각 서비스에 대해 개별 MEP 세션을 생성할 필요가 없습니다. 따라서 네트워크의 성능과 확장성이 향상됩니다.

논리적 인터페이스 그룹을 다운하기 위한 CFM 작업 프로필 구성

단일 논리적 인터페이스에서 구성된 CFM 세션을 사용하여 여러 서비스 또는 IFLS를 모니터링하려면 CCM 작업 프로필을 생성하여 논리적 인터페이스 그룹을 다운할 수 있습니다. 작업 프로파일에서 인터페이스 그룹을 다운하기 위한 작업을 정의해야 합니다. 그런 다음 인터페이스 디바이스 이름과 다운해야 하는 논리적 인터페이스 수를 정의합니다. 논리적 인터페이스는 interface-device-nameunit-list 다음 단계에서는 논리적 인터페이스 그룹이 지정될 때의 절차를 interface-device-nameunit-list 설명하고 있습니다.

  1. 구성 모드에서 [ ] 계층 수준에서 작업 프로파일의 이름과 edit protocols oam ethernet connectivity-fault-management CFM 이벤트의 이름을 지정합니다. 작업 프로파일에서 두 개 이상의 이벤트를 구성할 수 있습니다.

    예를 들어

    주:

    인접-손실 및 RDI 이외에는 조치가 지원되지 interface-group-down 않습니다. 다른 모든 이벤트가 구성된 경우 커밋 오류가 발생합니다.

  2. Configuration 모드에서 [ ] 계층 수준에서 인터페이스 그룹을 다운하기 edit protocols oam ethernet connectivity-fault-management action-profile profile-name 위한 작업을 정의합니다.
    주:

    이 작업은 다른 인터페이스 관련 interface-group-down 작업과 함께 지원되지 않습니다. 다른 작업이 구성된 경우 커밋 오류가 발생합니다.

  3. [ edit protocols oam ethernet connectivity-fault-management ] 계층 수준에서 유지 보수 도메인을 정의합니다. 유지 보수 연결 매개변수를 지정합니다.

    예를 들어

  4. 에서 유지 보수 연결 엔드포인트와 관련 매개 edit protocols oam ethernet connectivity-fault-management maintenance-domain md-name maintenance-association ma-name 변수를 정의합니다.

    예를 들어

  5. 작업 프로파일이 구성된 경우 interface-group-downinterface-group RMEP 수준에서 를 구성해야 합니다. action profile로 표시된 인터페이스 그룹을 으로 표시하는 명령문을 [edit protocols oam ethernet connectivity-fault-management maintenance-domain md-name maintenance-association ma-name mep mep-id remote-mep mep-id action-profile profile-nameinterface-groupinterface-group-down 포함합니다.

    예를 들어

    주:

    구성이 interface-group RMEP 구성에 포함되지 않은 경우 구성에 오류가 발생했습니다.

  6. 논리적 인터페이스는 interface-device-nameunit-list 에서 디바이스 인터페이스 이름과 논리적 인터페이스 수를 [edit protocols oam ethernet connectivity-fault-management maintenance-domain md-name maintenance-association ma-name mep mep-id remote-mep mep-id action-profile profile-name interface-group 구성합니다.

    예를 들어

    이 구성 예제에서 인터페이스 ge-0/0/0.0이 다운됩니다.

    주:
    • 매개 변수 중 interface-group 하나 이상을 interface-device-nameunit-list 구성해야 합니다. 인터페이스 디바이스 이름이 구성되지 않은 경우 MEP 인터페이스는 장비 이름으로 간주하고 해당 장비의 논리적 인터페이스가 다운됩니다.

    • 매개 unit-list 변수가 권장 한도를 초과하면 커밋 오류가 발생합니다.

    • 인터페이스-장비 이름이 에 지정되지 않으면 물리적 인터페이스에 언급된 논리적 인터페이스 번호가 interface-groupunit-list 다운됩니다.

    • Unit-list가 에 지정되지 않은 경우, 구성된 인터페이스에 대해 interface-group IFLS가 다운됩니다.

  7. 명령을 사용하여 구성을 show protocols oam 검증합니다.

향상된 연결성 장애 관리 모드 지원

향상된 CFM(Connectivity Fault Management) 모드를 지원하여 네트워크 확장 시 효과적인 Ethernet OAM 구축을 지원할 수 있습니다. 향상된 CFM 모드를 활성화할 경우 Junos OS 브리지, VPLS, L2VPN 및 CCC 도메인에 대해 섀시당 32, 000 MEP(Maintenance Association End Points) 및 유지 보수 중간 지점(MIP)을 각각 지원할 수 있습니다. 이전 릴리스에서는 Junos OS 8, 000 MEP 및 8000 MIPS를 지원했습니다. 향상된 CFM을 활성화하지 Junos OS 섀시당 기존 수의 MIP 및 MEP를 계속 지원할 수 있습니다.

주:

향상된 CFM 모드를 지원하기 위해 라우터에서 네트워크 서비스 모드를 enhanced-ip 으로 구성합니다. 네트워크 서비스 모드가 아니라 고급 CFM을 활성화한 경우 다음과 같은 enhanced-ip 경고 메시지가 표시됩니다.[edit protocols oam ethernet] 'connectivity-fault-management' enhanced ip is not effective please configure enhanced ip and give router reboot

향상된 CFM 모드를 활성화하려면 다음 단계를 수행합니다.

  1. 구성 모드에서 계층 [edit protocols oam ethernet connectivity-fault-management] 수준으로 이동하십시오.
  2. 향상된 CFM 모드를 지원하여 효과적인 Ethernet OAM 구축 지원
  3. 모드 변경을 커밋합니다. CFM을 다시 시작해야 하다는 경고 메시지가 표시됩니다. CFM을 재시작하지 않는 경우 CFM이 자동으로 Junos OS.
  4. 향상된 CFM 모드가 구성된지 확인하기 위해 이 명령을 show oam ethernet connectivity-fault-management state 사용하십시오.

CCC M120 위한 라우터 및 MX 시리즈 라우터 구성

IEEE(Institute of Electrical and Electronics Engineers) 802.1ag CCC 캡슐화 패킷에 대한 CFM OAM 지원 개요

L2VPN(Layer 2 Virtual Private Network)은 서비스 제공업체의 공유 IP/네트워크 인프라스트럭처를 통해 고객의 전용 Layer 2 트래픽(예: Ethernet, ATM 또는 프레임 릴레이)을 전송하는 데 사용되는 MPLS 서비스입니다. 서비스 제공업체 에지(PE) 라우터는 CCC(Circuit Cross-Connect) 캡슐화와 인터페이스가 있어야 고객 에지(고객 에지(CE)) 트래픽을 공용 네트워크로 전환할 수 있습니다.

IEEE(Institute of Electrical and Electronics Engineers) 802.1ag Ethernet CFM(Connectivity Fault Management)은 가상 브리지 런에서 장애 감지, 고리 및 검증을 수행하는 데 사용되는 OAM 표준입니다. M120 및 MX 시리즈 라우터는 브리지/VPLS/라우팅 인터페이스를 위한 CFM 지원을 제공하고 CCC 캡슐화 패킷을 위한 802.1ag Ethernet OAM을 지원합니다.

레이어 2 VPN 회로에서 지원되는 CFM 기능

L2VPN 회로에서 지원되는 CFM 기능은 다음과 같습니다.

  • 논리적 인터페이스를 통해 모든 레벨에서 고객 에지(CE) MEP 생성

  • 모든 레벨에서 MIP 고객 에지(CE) 논리적 인터페이스를 생성합니다.

  • 연속성 검사, 루프백 및 링크 프로토콜 지원.

  • Y1731 Ethernet Delay 측정 프로토콜 지원.

  • 연결 손실이 감지되면 고객 에지(CE) 대면 논리적 인터페이스를 다운할 수 있는 조치 프로파일 지원

그림 4: 레이어 2 VPN 토폴로지레이어 2 VPN 토폴로지

L2VPN 서킷을 모니터링하기 위해 서비스 제공업체 에지 라우터 PE1 및 PE2의 논리적 인터페이스에서 CFM up 그림 4 MEP(레벨 6인치)를 고객 에지(CE) 구성할 수 있습니다. 고객 에지(CE)-PE 연결 회로를 모니터링하기 위해 CE1-PE1 및 CE2-PE2(Level 0 in)의 고객 논리적 인터페이스 상에서 CFM 다운 MEP를 구성할 수 있습니다. 그림 4

CCC 캡슐화 패킷을 위한 CFM 구성

기존 CLI 구성에서 유일한 변경은 PE 라우터의 고객 에지(CE) 인터페이스에 MIP를 생성하는 새로운 명령어를 도입하는 것입니다.

통합 서비스 중 소프트웨어 업그레이드가 진행되는 동안 상호 운영성을 위해 연결성 장애 관리 구성

릴리스 17.1에서부터 Junos OS(CFM) 연결성 장애 관리(CFM)를 통해 통합 ISSU(서비스 중 소프트웨어 업그레이드)는 피어 디바이스가 다른 라우터가 아닌 주니퍼 네트웍스 작동합니다. 다른 벤더의 라우터와 상호 운영되는 주니퍼 네트웍스 ISSU가 진행되는 동안에도 세션 정보를 유지하며 CCM(Continuity Check Message) PSU를 계속 전송합니다. 연결성 장애 관리는 계속됩니다.

이 기능을 사용하려면 다음과 같은 조건을 충족해야 합니다.

  • 패킷 전달 엔진 활성화되어 CCM의 인라인 전송을 제공해야 합니다. 이 기능은 CCM이 기본 전송 방식인 라인 카드의 CPU로 전송될 때 작동하지 않습니다.

  • CCM 간의 간격은 1초입니다.

통합 ISSU 동안 CFM 상호운영성은 다음과 같은MPC에서 지원됩니다. MPC1, MPC2, MPC2-NG, MPC3-NG, MPC5 및 MPC6입니다.

통합 ISSU에서 타사 디바이스와 CFM의 상호 운영성을 지원하려면:

  1. 인라인 keepalive를 활성화합니다.
  2. CCM 간격을 1초로 설정합니다.

802.1ag CFM을 위한 통합 ISSU 구성

통합 ISSU(서비스 중 소프트웨어 업그레이드)를 사용하면 컨트롤 플레인에서 중단하지 Junos OS 트래픽 중단을 최소화하면서 2개의 서로 다른 릴리즈 간을 업그레이드할 수 있습니다. CFM(Connectivity Fault Management) 프로토콜에 대해 통합 ISSU가 자동으로 실행되며 로컬 및 원격 유지 보수 엔드포인트(MEP) 간에 상호 운영됩니다.

이 Junos OS CFM에 자동으로 활성화되는 손실 임계값 유형 길이 값(TLV)을 사용하여 통합 ISSU를 제공합니다. TLV는 PDU(Protocol Data Unit)에서 가변 길이 및 옵션 정보를 인코딩하는 방법으로 CFM에 대한 IEEE(Institute of Electrical and Electronics Engineers) 802.1ag 표준에 설명되어 있습니다. 손실 임계값 TLV는 원격 MEP의 손실 임계값을 나타냅니다. 손실 임계치 TLV는 CFM 연속성 검사 메시지의 일부로 전송됩니다.

주:

TLV를 지원하는 MX 및 PTX 라우터에서만 Junos OS Release 15.1부터 CFM(802.1ag)을 사용하는 ISSU 구성이 지원됩니다. 다른 벤더와의 상호 운영은 지원되지 않습니다.

통합된 ISSU가 진행되는 동안 컨트롤 플레인이 몇 초 동안 다운되어 CFM 연속성 검사 패킷이 드롭될 수 있습니다. 이로 인해 원격 MEP가 연결 손실을 감지하고 MEP를 다운된 것으로 마킹할 수 있습니다. 통합 ISSU 동안 MEP를 활성으로 유지하기 위해, 손실 임계값 TLV는 수신 MEP가 MEP를 활성으로 유지하는 데 필요한 최소 임계값을 전달합니다. 수신 MEP는 TLV를 구문 분석하고 손실 임계값을 업데이트하지만 새 임계값이 로컬로 구성된 임계값을 초과하는 경우만 해당됩니다.

CFM의 개요는 802.1ag IEEE(Institute of Electrical and Electronics Engineers) 100.1ag OAM 연결성 장애관리 개요에서부터 설명됩니다. 이 주제에 설명된 추가 요구 사항을 추가로 관찰해야 합니다.

표 2 손실 임계값 TLV 형식을 보여줍니다.

표 2: 손실 임계치 TLV 형식

매개 변수

옥켓(시퀀스)

설명

Type=31

1

필수. 필수. 0인 경우, 길이 또는 Value 필드가 따르지 않습니다. 0이 아닌 경우, 최소 Length 필드는 Type 필드를 따르는 것입니다.

Length=12

2

Type 필드가 0이 아닌 경우 필요. Type 필드가 0인 경우, 제시되지 않습니다. Length 필드의 16비트는 Value 필드의 옥ets 크기를 나타냅니다. Length 필드의 0은 Value 필드가 없음을 나타냅니다.

3

선택적. 조직 고유 식별자(OUI)는 IEEE(INSTITUTE OF ELECTRICAL AND ELECTRONICS ENGINEERS)로 제어하며 일반적으로 처음 3개의 MAC 주소(Juniper OUI 0x009069).

하위

1

선택적. 조직이 정의한 하위타원입니다.

가치

4

선택적. 손실 임계값.

플래그

4

선택적. Bit0(ISSU가 진행 중인 것으로 식별)

Bit1-31(예약)

Junos OS 명령문에 대한 구성 지원을 제공하므로 연속성 검사 메시지 convey-loss-threshold P2에서 손실 임계치 TLV의 전송을 제어할 수 있습니다. 이 명령문은 손실 임계치 TLV가 연속성 검사 메시지의 일부로 전송되어야 를 convey-loss-threshold 지정합니다. 진술을 지정하지 않은 경우, continuity check 메시지는 통합 ISSU가 진행되는 경우만 이 convey-loss-threshold TLV를 전송합니다. 이 Junos OS 검사 수준에서 이 구성을 제공합니다. 기본적으로 연속성 검사 메시지는 손실 임계치 TLV를 포함하지 않습니다.

전달 손실 임계값을 구성하기 위해 계층 수준에서 convey-loss-threshold[edit protocols oam ethernet connectivity-fault-management maintenance-domain identifier maintenance-association identifier continuity-check] 명령문을 사용하십시오.

원격 MEP의 경우, 손실 임계값 TLV는 명령문이 구성되지 않은 경우 통합 ISSU 동안만 convey-loss-threshold 전송됩니다. 손실 임계치 TLV가 수신되지되거나 TLV에 대한 기본값이 3인 경우 원격 MEP 스위치가 기본 손실 임계값으로 다시 전환됩니다.

ISSU 구성 명령문의 예는 다음과 같습니다.

이 Junos OS 원격 MEP로부터 마지막으로 수신된 손실 임계값 TLV를 저장합니다. 다음 예제와 같이 이 명령을 사용하여 원격 MEP가 수신한 마지막 저장 손실 임계값 TLV를 표시할 show oam ethernet connectivity-fault-management mep-database maintenance-domain identifier maintenance-association identifier local-mep identifier remote-mep identifier 수 있습니다.

이 Junos OS 로컬 MEP로부터 마지막으로 전송된 손실 임계값 TLV를 저장합니다. 다음 예제와 같이 명령을 사용하여 마지막으로 전송된 손실 임계값 TLV 및 원격 MEP에 대한 유효 손실(운영) 임계값을 표시할 show oam ethernet connectivity-fault-management mep-database maintenance-domain identifier maintenance-association identifier local-mep identifier remote-mep identifier 수 있습니다.

Junos OS 규격을 준수하는 성능 모니터링 지원 MEF 36

Junos OS 릴리스 16.1R1 기술 규격 MEF 36을 준수하는 성능 모니터링을 지원한다. 기술 사양 MEF 36은 성능 모니터링 및 관리 정보 베이스(MIB). 성능 모니터링 관리 정보 베이스(MIB) OAM(서비스 운영, 관리, 유지 보수) 구현, MEF 17 및 MEF 35에 지정된 프레임워크, MEF 7.1에 지정된 관리 객체 및 ITU-T Y.1731 및 IEEE(Institute of Electrical and Electronics Engineers) 802.1ag에 정의된 성능 모니터링 기능을 충족하는 데 필요합니다.

계층 수준에서 명령문을 구성하여 MEF-36 준수 성능 모니터링을 measurement-interval[edit protocols oam ethernet cfm performance-monitoring] 활성화할 수 있습니다.

MEF-36 준수 성능 모니터링을 사용할 수 있는 경우:

  • 다음 요청을 수행하기 전에 SNMP walk를 수행하지 않는 경우, SNMP가 변수에 대한 다음 요청을 받을 경우 현재 값을 페치하지 않을 수 있습니다. 이 제한 사항은 지연 측정, 손실 측정 및 종합 손실 측정에 대한 현재 통계에만 적용됩니다.

  • 필드의 출력은 첫 번째 주기 시간이 만료될 때까지 측정 간격 Current delay measurement statistics 0(0)과 잘못된 타임스탬프를 표시할 수 있습니다.

  • MEF-36을 준수하는 성능 모니터링이 활성화되면 P2US(Protocol Data Units)를 위한 지원 데이터 TLV 크기는 1386 bytes입니다. TLV 크기는 레거시 모드에서 1400바트입니다.

  • 하단 임계값에 대한 최대 구성 가능한 값은 4,294,967,294입니다.

  • FLR(Frame Loss Ratio)은 종합 손실 측정에서만 사용할 수 없는 기간 동안 손실 측정에서 제외됩니다. 손실이 측정되는 경우, 장애가 없는 기간에도 FLR이 포함됩니다.

  • SOAM PDUS가 전송되지는 비록 무용지물이 손실되는 동안(인접하여) FLR과 가용성 계산은 중단되지 않습니다. 이러한 계산은 100%의 손실을 가정하여 수행됩니다.

  • 첫 번째 측정 간격 동안 전송되는 SOAM PD의 수는 예상보다 적을 수 있습니다. 성능 모니터링 세션 수준에서 인접 상태를 탐지하는 데 지연이 있기 때문에,

  • 100 ms의 사이클 시간 동안 전송되는 SOAM P2의 수는 정확하지 않을 수 있습니다. 예를 들어, 사이클 시간이 100 ms인 2분의 측정 간격에서 전송된 SOAM PD는 1198-2000 범위에 있을 수 있습니다.

CFM 성능 모니터링 트랩 및 알림을 차단하여 NMS 정체 방지

임계값 교차 이벤트가 발생할 때마다 생성되는 성능 모니터링 임계치 교차 트랩 및 알림을 차단하여 NMS(네트워크 관리 시스템)의 혼잡을 방지할 수 있습니다.

댐핑(Damping)은 플랩 트랩(flap Trap) 시간 동안 플랩 발생을 요약하여 NMS로 전송되는 jnxSoamPmThresholdCrossingAlarm 트랩의 수를 제한하고 단일 jnxSoamPmThresholdFlapAlarm 알림을 NMS에 전송합니다. 1초에서 360초까지 플랩 트랩 타임(flap Trap)의 지속 시간을 모든 값으로 구성할 수 있습니다.

jnxSoamPmThresholdFlapAlarm 알림이 생성되어 다음과 같은 조건이 충족될 때 전송됩니다.

  • 플랩 타임러가 만료되면 하나 이상의 플랩이 발생했습니다.

  • 플랩 트랩 타임러의 값을 변경하여 타임러가 중단되는 사안이 발생했습니다.

이터터에 대해 글로벌 수준에서 감쇠를 허용하거나 개별 이터레이터 임계값 유형에서 감쇠를 허용할 수 있습니다. 예를 들어 글로벌 수준에서 감쇠를 활성화하려면, 이터레이터를 위해 다음 명령을 사용하십시오. set protocols oam ethernet cfm performance-monitoring sla-iterator-profiles profile-name flap-trap-monitor. 특정 임계값 유형에서 감쇠를 활성화하려면 다음 명령을 avg-fd-twoway-threshold 사용하여 set protocols oam ethernet cfm performance-monitoring sla-iterator-profiles profile-name avg-fdv-twoway-threshold flap-trap-monitor.

감쇠를 비활성화할 수도 있습니다.

예를 들면 다음과 같습니다. 물리적 인터페이스에서 이더넷 CFM 구성

이 예에서는 물리적 인터페이스에서 이더넷 연결성 장애 관리(CFM)의 구성을 보여줍니다.

요구 사항

이 예에서는 다음과 같은 하드웨어 및 소프트웨어 구성 요소를 활용합니다.

  • Junos OS Release 9.3 이상에서 지원됩니다.

개요

CFM을 사용하여 두 라우터 간의 물리적 링크를 모니터링할 수 있습니다. 이 기능은 IEEE(Institute of Electrical and Electronics Engineers) 802.3ah LFM 프로토콜에서 지원하는 기능과 유사합니다.

또한 Junos OS Release 9.3 이상에서 CFM은 통합 Ethernet 인터페이스도 지원한다. MX 시리즈 라우터의 MMPC(Modular Port Concentrators) 및 MIC(Modular Interface Cards)로 구성된 인터페이스에서 CFM은 통합되지 않은 이더넷 멤버 링크에서 지원되지 않습니다. 또한, 언태그드 및 태그로그된 통합 이더넷 논리적 인터페이스에서 CFM을 지원한다.

주:

이 예에서 구성은 전체 및 기능적 라우터 구성의 부분적인 예에 불과합니다. 이러한 구성을 복사하여 실제 시스템에서 직접 사용하지 않습니다.

구성

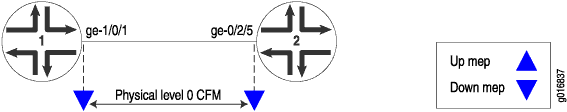

다음 예제에서 두 개의 라우터(라우터 1 및 라우터 2)는 점대점(point-to-point) Gigabit Ethernet 링크로 연결됩니다. 이 두 라우터 간의 링크는 CFM을 사용하여 모니터링됩니다. 이는 그림 5 에 표시된다. 단일 경계는 CFM 용어의 "하락(down mep)"입니다.

그림 5: 물리적 인터페이스의 이더넷 CFM물리적 인터페이스의 이더넷 CFM

물리적 인터페이스에서 이더넷 CFM을 구성하기 위해 다음 작업을 수행합니다.

CLI 빠른 구성

라우터 1

인터페이스 및 CFM 구성:

Router 2의 구성은 mep-id를제외하고 라우터 1에 반영됩니다.

라우터 2

인터페이스 및 CFM 구성:

CFM에 대해 물리적 인터페이스가 올바르게 구성되어 있는지 확인하려면 명령을 show interface 사용합니다. CFM 구성을 확인하려면 CLI Explorer에 나열된 명령어를 하나 이상 show oam ethernet connectivity-fault-management사용합니다.

예를 들면 다음과 같습니다. 브리지 연결에서 이더넷 CFM 구성

이 예에서 고객 및 서비스 제공업체 모두 간단한 브리지 네트워크에서 Ethernet CFM을 실행하고 있습니다. 네트워크는 그림 6 에 표시됩니다. 고객은 MX 시리즈 라우터 L2-CE1 및 L2-CE2에서 이더넷 CFM을 구성했습니다. 서비스 제공업체는 MX 시리즈 라우터 PE1 및 PE2에 이더넷 CFM을 구성했습니다.

주:

이 예에서 구성은 전체 및 기능적 라우터 구성의 부분적인 예에 불과합니다. 이러한 구성을 복사하여 실제 시스템에서 직접 사용하지 않습니다.

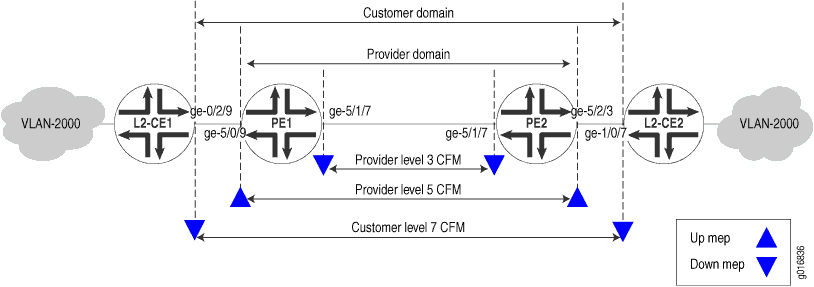

서비스 제공업체는 PE1과 PE2 간의 링크에 대해 CFM 레벨 3를 사용하고 있으며, 다른 포트와 대면한 고객 에지(CE) 레벨 5를 사용하고 있습니다. 고객은 CFM 레벨 7을 사용하고 있습니다. 경계는 그림에서 "up mep" 및 "down mep" CFM 용어로 표시됩니다.

그림 6: 브리지 네트워크를 통해 이더넷 CFM브리지 네트워크를 통해 이더넷 CFM

다음은 고객 라우터에서 CFM의 구성입니다.

L2-CE1의 CFM

L2-CE2의 CFM

다음은 서비스 제공업체 라우터의 CFM 구성입니다.

PE1의 CFM

PE2의 CFM

예를 들면 다음과 같습니다. VPLS에서 Ethernet CFM 구성

이 예에서 고객 및 서비스 제공업체는 VPLS 및 멀티프로토폴 레이블 스위칭(MPLS) 네트워크를 통해 Ethernet CFM을 실행하고 있습니다. 네트워크는 그림 7 에 표시됩니다. 고객은 MX 시리즈 라우터 L2-CE1 및 L2-CE2에서 이더넷 CFM을 구성했습니다. 서비스 제공업체는 MX 시리즈 라우터 PE1, P 및 PE2에 이더넷 CFM을 구성했습니다.

주:

이 예에서 구성은 전체 및 기능적 라우터 구성의 부분적인 예에 불과합니다. 이러한 구성을 복사하여 실제 시스템에서 직접 사용하지 않습니다.

서비스 제공업체는 CFM 레벨 5를 사용하고 있으며 고객은 CFM 레벨 7을 사용하고 있습니다. 경계는 그림에서 "up mep" 및 "down mep" CFM 용어로 표시됩니다.

그림 7: VPLS 기반 이더넷 OAMVPLS 기반 이더넷 OAM
주:

VPLS 라우팅 인스턴스의 논리적 인터페이스는 동일한 구성 또는 다른 VLAN 구성을 가지고 있을 수 있습니다. 이러한 인터페이스 간 패킷을 올바르게 전환하려면 VLAN 표준화가 필요합니다. 표준화는 VLAN의 자동 매핑을 지원하며 원하는 변환을 달성하기 위해 VLAN 태그에 대한 연산을 실행합니다. 변환 또는 태깅을 위해 표준화된 VLAN 구성을 참조하세요.

주:

다음과 같은 포우링 경로 고려 사항을 관찰해야 합니다.

  • 패킷 수신 경로:

    • 이는 인터페이스에서 수신된 패킷에 대한 포우링 경로입니다.

    • 802.1ag VPLS용 Ethernet OAM은 CFM 패킷을 플러드, 승인 및 삭제하기 위해 내재된 인터페이스 필터와 포우징 테이블 필터를 사용합니다.

  • 패킷 전송 경로:

    • Junos OS CPU 생성 패킷에 대해 라우터의 하드웨어 기반 포우링을 사용한다.

    • 다운 MEP의 경우 패킷은 MEP가 구성된 인터페이스상에서 전송됩니다.

    • MX 시리즈 라우터의 경우, 최대 MEP의 경우 패킷이 VPLS 라우팅 인스턴스의 다른 인터페이스로 플러드되어야 합니다. 라우터는 플러드 넥티드 홉(모든 인터페이스와 함께 플러드)에 연결되는 플러드 라우팅을 생성한 다음 이 플러드 경로로 패킷을 소스화합니다.

다음은 서비스 제공업체 라우터의 VPLS 및 CFM 구성입니다.

PE1 구성

PE2 구성

P 라우터 구성

MPLS, CFM이 필요하지 않습니다.

L2-CE1의 CFM

L2-E1에 대한 CFM 구성은 다음과 같습니다.

L2-CE2의 CFM

CFM L2-CE2의 구성은 다음과 같습니다.

CFM 조치 프로파일 비동기 알림

SUMMARY

CFM 기반 비동기식 알림으로 두 대의 디바이스 간 링크 상태 고객 에지(CE) 지원

해당 PE 디바이스에서 시작된 의사 와이어를 통해 서로 연결됩니다. 에뮬레이터는

두 대의 디바이스가 고객 에지(CE) 직접 연결되는 시나리오를 볼 수 있습니다. CFM이 PE1이라 경우에도 엔드-엔드 시그널링 제공

PE2는 단일 네트워크가 아니라 네트워크 집합을 통해 연결되어 있습니다.

PE1과 PE2 간의 레이어 2 연결

그림 1은 CFM 기반 비동기 알림이 사용될 수 있는 구축 시나리오의 예입니다.

CE1과 CE2 간에 링크 상태를 동기화할 수 있습니다. 다음의 2개 요구 사항은

비동기식 알림 구성을 구성합니다.

  • PE2와 CE2 간의 링크가 다운된 경우, PE1과 CE1 간의 링크도 다운됩니다.

    링크가 복원되면 링크 상태 PE1에서 CE1로도 복원해야 합니다. 링크 상태는

    PE1에서 CE1까지도 비슷한 방식으로 작동해야 합니다.

    • PE1에서 PE2 사이의 연결 문제가 있는 경우 PE1에서 CE1 사이에 링크가 트리거됩니다.

      PE2에서 CE2로의 연계를 통해 연결 상태가 복원되면 두 엔드 모두에서 링크 상태를 복원해야 합니다.

출시 내역 표
릴리스
설명
17.1
릴리스 17.1에서부터 Junos OS(CFM) 연결성 장애 관리(CFM)를 통해 통합 ISSU(서비스 중 소프트웨어 업그레이드)는 피어 디바이스가 다른 라우터가 아닌 주니퍼 네트웍스 작동합니다.
15.1
TLV를 지원하는 MX 및 PTX 라우터에서만 Junos OS Release 15.1부터 CFM(802.1ag)을 사용하는 ISSU 구성이 지원됩니다.
12.3
MX 시리즈 5G 유니버설 라우팅 플랫폼 MMPC(Modular Port Concentrators)에 구성된 모든 인터페이스에 대해 Junos OS Release 12.3부터 시작하여 CFM MEP를 실행하는 모든 Layer 2 VPN 및 Layer 2 서킷에 대한 진술을 더 이상 구성할 필요가 no-control-word 없습니다.
12.3
MX 시리즈 5G 유니버설 라우팅 플랫폼 MMPC(Modular Port Concentrators)에 구성된 모든 인터페이스에 대해 Junos OS Release 12.3부터 시작하여 CFM MEP를 실행하는 모든 Layer 2 VPN 및 Layer 2 서킷에 대한 진술을 더 이상 구성할 필요가 no-control-word 없습니다.
12.3
MX 시리즈 5G 유니버설 라우팅 플랫폼 MMPC(Modular Port Concentrators)에 구성된 모든 인터페이스에 대해 Junos OS Release 12.3부터 시작하여 CFM MEP를 실행하는 모든 Layer 2 VPN 및 Layer 2 서킷에 대한 진술을 더 이상 구성할 필요가 no-control-word 없습니다.
