PWHT(Pseudowire Headend Termination) 구성
PWHT 개요

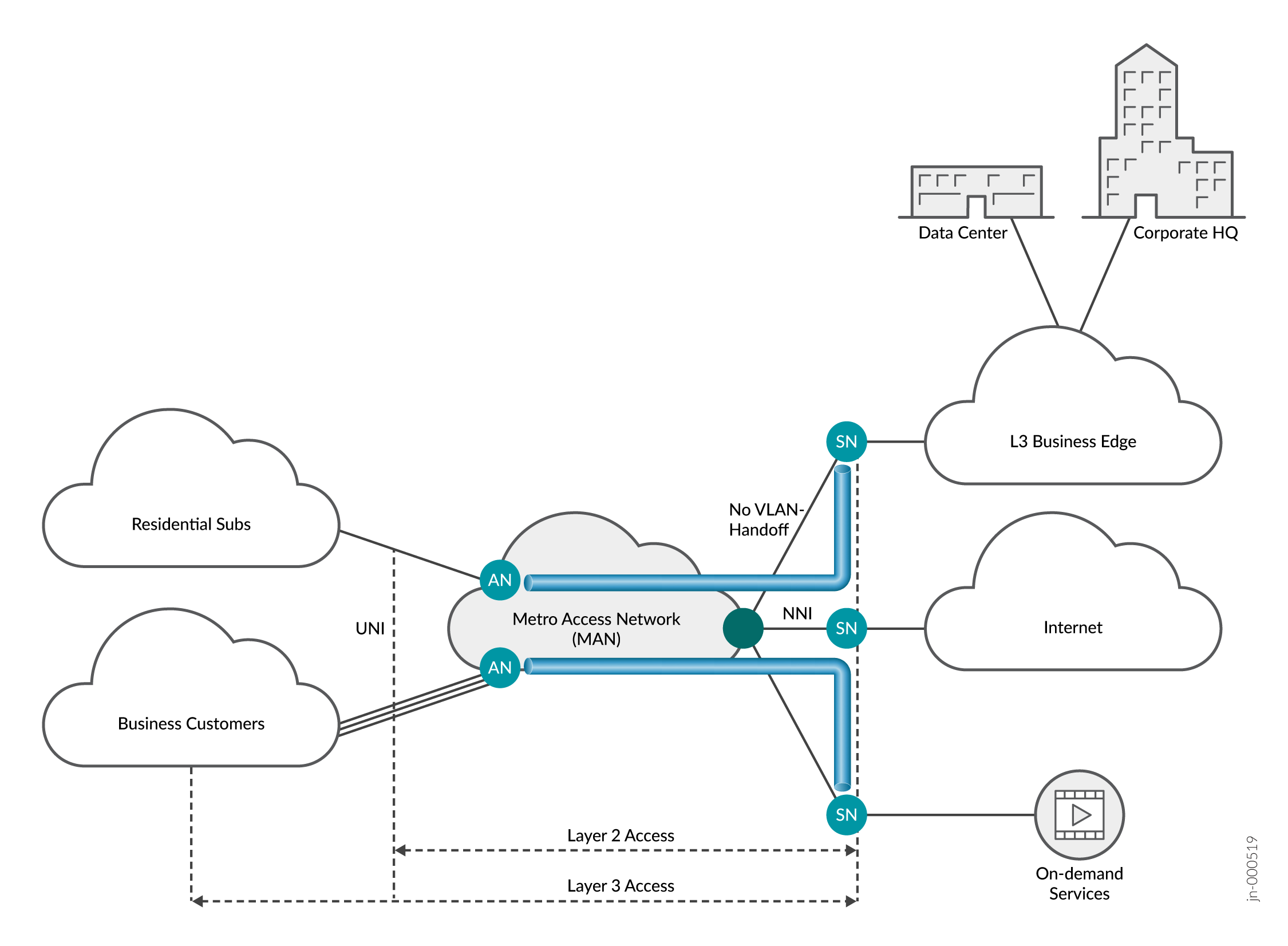

PWHT(Pseudowire headend termination)는 액세스 노드의 L2 서킷을 서비스 노드의 L3 서비스로 직접 연결합니다.
PWHT의 이점
-
PWHT를 사용하면 PE(Provider Edge)에서 L2 전용 회로를 L3VPN 또는 EVPN과 같은 L3 서비스에 직접 연결할 수 있습니다. 기존 유사 회선은 메트로 에지에서만 연결할 수 있으므로 PE 라우터와 메트로 에지 라우터 간의 VPN 핸드오프가 필요합니다.
PWHT RLT 구성 모드
PWHT는 유사 회선 서비스 인터페이스(ps)를 논리 터널(lt) 또는 중복 논리 터널(RLT) 중 하나에 고정합니다. 로드 밸런싱을 수행하려면 ps 인터페이스를 RLT에 고정해야 합니다.
RLT가 작동하려면 RLT의 멤버인 두 개 이상의 lt 인터페이스가 있어야 합니다. 각 lt 인터페이스는 다른 패킷 전달 엔진에 고정됩니다.
세 개 이상의 논리 터널 인터페이스를 RLT의 멤버로 추가하면 모든 lt 멤버가 기본적으로 활성 모드로 설정됩니다. 최대 32개의 논리 터널을 RLT의 구성원으로 추가할 수 있습니다.
RLT에 두 개의 논리 터널만 추가하는 경우 다음 두 가지 방법 중 하나로 멤버를 구성할 수 있습니다.
-
한 멤버는 활성 모드이고 다른 멤버는 백업 모드입니다
-
활성 모드의 두 멤버(타깃팅 포함 또는 제외)
세 가지 가능한 PWHT RLT 구성을 지원합니다.
활성 백업 모드
활성 백업 모드는 활성 모드에 하나 이상의 논리적 터널 인터페이스(lt)가 있고 다른 lt 인터페이스는 백업 모드에 있는 경우입니다. 활성 LT 가 실패하면 백업 LT 가 활성화됩니다. 네트워크 또는 하드웨어 오류가 발생할 경우 중복성을 얻을 수 있지만 백업 lt의 대역폭을 사용할 수 없습니다.
타깃팅이 없는 액티브-액티브 모드
타깃팅이 없는 액티브-액티브 모드에서는 모든 RLT 멤버가 트래픽을 능동적으로 포워딩합니다. 이를 통해 PWHT의 모든 대역폭을 사용할 수 있습니다. 트래픽은 멤버 lt 인터페이스 전반에서 로드 밸런싱됩니다. 이 모드에서 로드 밸런싱이 제대로 작동하려면 FAT(Flow-Aware Transport) 레이블을 구성해야 합니다.
타깃팅이 있는 액티브-액티브 모드
Junos OS 릴리스 23.1R1부터 비즈니스 에지 사용 사례를 위한 타깃팅과 함께 액티브-액티브 모드를 지원합니다.
타깃팅과 함께 액티브-액티브 모드를 사용하는 경우, 앵커 RLT의 멤버인 모든 lt 인터페이스가 활성화됩니다. 타깃팅이 있는 액티브-액티브 모드는 최대 대역폭 사용량 외에도 여러 가지 이점을 제공합니다. 각각 하나 이상의 lt 를 포함하는 배포 목록을 구성하여 특정 인터페이스로 트래픽을 타겟팅합니다. 또한 배포 목록은 각 목록에 하나의 lt 만 있는 경우 정확한 트래픽 셰이핑 및 폴리싱을 보장합니다.
참조
PWHT 활성 백업 모드 구성

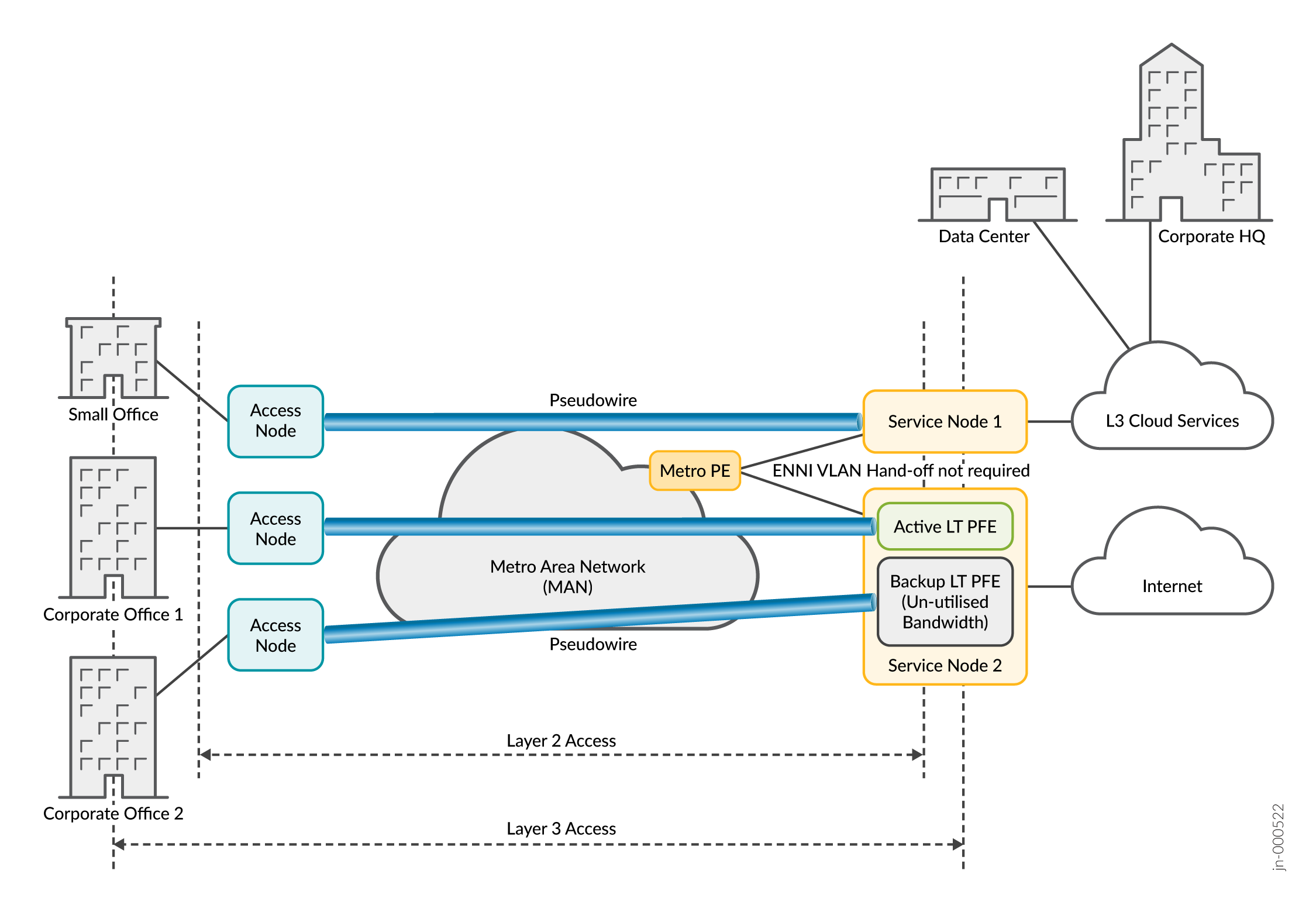

활성 백업 모드는 PWHT에서 네트워크 또는 장비 오류가 발생할 경우 중복성을 제공합니다. 하나의 논리 터널 인터페이스(lt)는 PWHT를 통해 트래픽을 능동적으로 전달하는 반면, 다른 lt 는 백업 모드에서 대기합니다. lt 인터페이스 중 하나가 백업 모드에 있으므로 서비스 인터페이스에 사용할 수 있는 대역폭을 최대한 활용하지 못하게 됩니다.
활성 백업 모드의 이점
-
네트워크 이중화
-
쉬운 구성
구성
Active-Backup 모드를 구성하려면 먼저 유사 회선 서비스 인터페이스와 두 개의 논리 터널 인터페이스로 RLT(Redundant Logical Tunnel)를 구성합니다.
논리적 터널 인터페이스 및 중복 논리적 터널 구성에 대한 지침은 논리적 터널 인터페이스를 사용하여 논리적 시스템 연결을 참조하십시오.
유사 회선 인터페이스 구성에 대한 지침은 을 참조하십시오 MPLS 유사 회선 구성.
-
하나의 논리적 터널 인터페이스(lt)를 활성 인터페이스로 구성합니다.
[edit interfaces rlt-name] user@host# set redundancy-group member-interface lt-interface-name active
-
두 번째 lt 인터페이스를 백업 인터페이스로 구성합니다.
[edit interfaces rlt-name] user@host# set redundancy-group member-interface lt-interface-name backup
작동 확인
show interfaces redundancy rlt-number 을(를) 사용하여 RLT 내에서 lt 인터페이스의 상태를 확인합니다. 아래 예는 기본 lt 인터페이스를 사용하여 두 lt 인터페이스 모두에서 온라인으로 트래픽을 전달하는 RLT를 보여줍니다.
[edit] user@host# run show interfaces redundancy rlt0 Interface State Last change Primary Secondary Current status rlt0 On Primary 00:01:24 lt-0/0/10 lt-1/0/10 both up
구성 확인
show interfaces 명령을 사용하여 활성 백업 구성을 확인합니다. RLT 내의 각 멤버 lt 인터페이스가 활성 또는 백업 상태와 함께 표시됩니다. lt를 활성 또는 백업 상태로 변경하려면 필요에 따라 위의 단계 중 하나를 반복합니다.
[edit]
user@host# show interfaces rlt0
rlt0 {
redundancy-group {
member-interface lt-0/0/10 {
active;
}
member-interface lt-1/0/10 {
backup;
}
}
}
자세한 내용은 을(를) 참조하십시오 redundancy-group (Redundant Tunnel) .
타깃팅 없이 PWHT 액티브-액티브 모드 구성
타깃팅이 없는 액티브-액티브 모드는 앵커 RLT(중복 논리적 터널)의 모든 멤버 논리적 터널 인터페이스(lt)를 활성 상태로 전환합니다. 트래픽은 활성 LT 인터페이스 전반에서 자동으로 관리됩니다. 이렇게 하면 PWHT 연결을 위해 예약된 대역폭의 사용량이 최대화됩니다. 은 이 모드에서 트래픽이 어떻게 전달되는지 보여줍니다.
타깃팅이 없는 액티브-액티브 모드의 이점
-
대기 모드에서는 대역폭이 낭비되지 않습니다.
-
자동 로드 밸런싱. 트래픽은 모든 활성 LT 인터페이스 간에 균등하게 분산됩니다.
구성
타깃팅 없이 액티브-액티브 모드를 구성하려면 먼저 두 개 이상의 논리적 터널 인터페이스를 사용하여 유사 회선 서비스 인터페이스와 RLT(중복 논리 터널)를 구성합니다.
유사 회선 인터페이스 구성에 대한 지침은 을 참조하십시오 MPLS 유사 회선 구성.
논리적 터널 인터페이스 및 중복 논리적 터널 구성에 대한 지침은 논리적 터널 인터페이스를 사용하여 논리적 시스템 연결을 참조하십시오.
단계별 절차
-
활성 모드에 대한 모든 구성원 lt 인터페이스를 구성합니다. 세 개 이상의 멤버 lt 인터페이스가 있는 경우, 인터페이스는 기본적으로 활성화됩니다.
[edit interfaces rlt-name] user@host# set redundancy-group member-interface lt-interface-name
-
L2 회로에서 FAT 흐름 레이블을 활성화합니다. FAT 플로우 레이블을 사용하면 업스트림 트래픽의 부하를 분산할 수 있습니다. FAT 레이블이 활성화되지 않은 경우 활성 LT 인터페이스에서 트래픽 로드 밸런싱이 이루어지지 않습니다.
[edit protocols] user@host# set protocols l2circuit neighbor neighbor-id interface ps-service-interface virtual-circuit-id circuit-id flow-label-receive flow-label transmit
타깃팅을 사용하여 PWHT 액티브-액티브 모드 구성

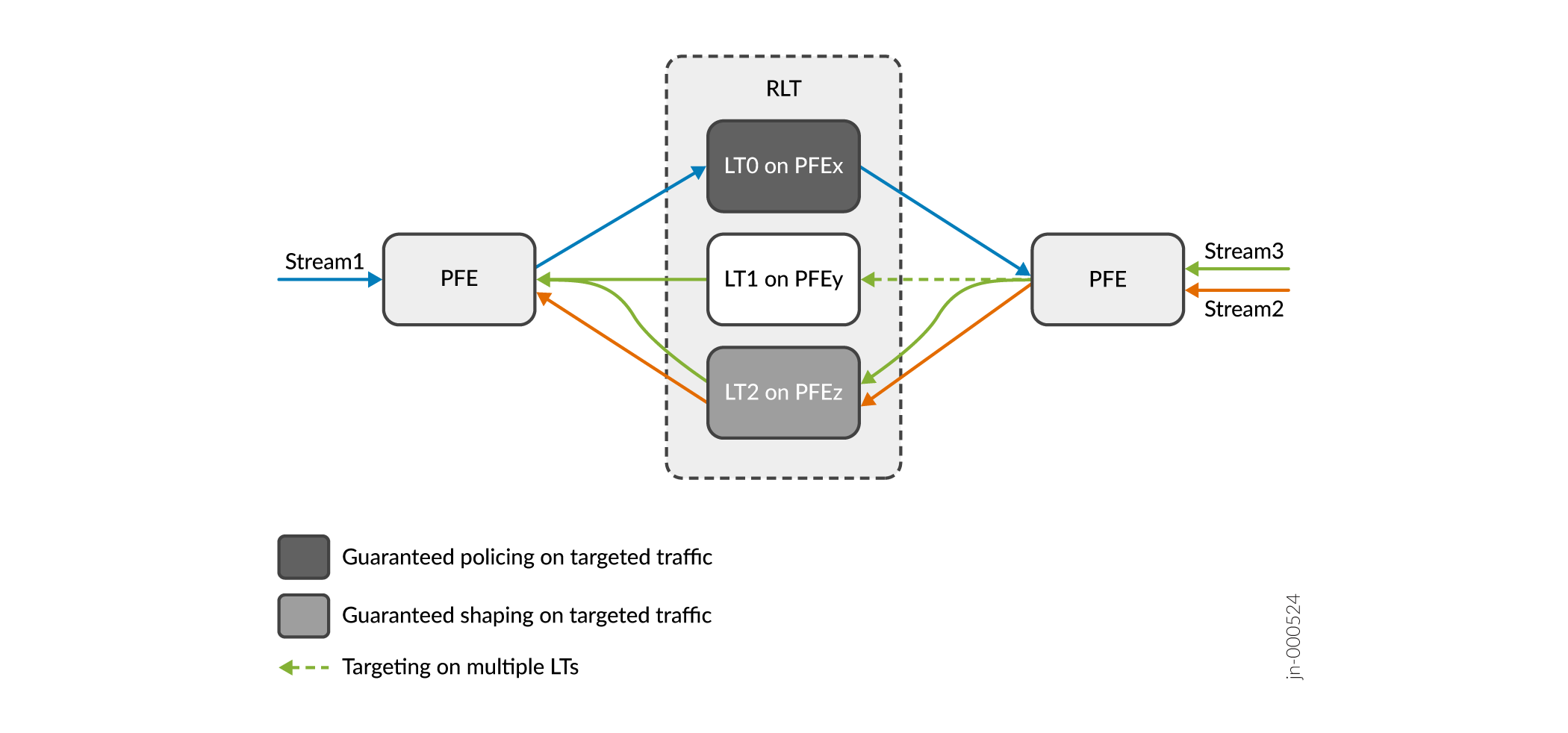

타깃팅이 있는 액티브-액티브 모드는 모든 논리적 터널 인터페이스 (lt) 를 활성 상태로 전환합니다. lt 인터페이스는 앵커 RLT(Redundant Logical Tunnel)의 멤버입니다. 이 모드에서는 정확한 트래픽 셰이핑 및 폴리싱을 보장할 수 있습니다. 그림 4 타깃팅이 있는 활성-활성 모드가 RLT 내에서 작동하는 방식을 보여줍니다.
타깃팅을 사용하는 액티브-액티브 모드의 이점
-
트래픽을 특정 인터페이스로 타겟팅합니다.
-
사용 가능한 유사 회선 대역폭을 최대한 활용합니다.
-
배포 목록을 사용한 트래픽 셰이핑 및 폴리싱.
구성
타깃팅을 사용하여 액티브-액티브 모드를 구성하려면 먼저 유사 회선 서비스 인터페이스와 RLT를 구성합니다. RLT의 멤버로 두 개 이상의 lt 인터페이스가 있어야 합니다.
유사 회선 인터페이스 구성에 대한 정보는 을 참조하십시오 MPLS 유사 회선 구성.
논리적 터널 인터페이스 및 중복 논리적 터널 구성에 대한 자세한 내용은 논리적 터널 인터페이스를 사용하여 논리적 시스템 연결을 참조하십시오. .
단계별 절차
-
모든 구성원 lt 인터페이스를 활성 모드로 설정합니다. 세 개 이상의 lt 인터페이스가 RLT의 구성원인 경우 모든 lt 인터페이스가 기본적으로 활성화됩니다.
[edit] user@host# edit interfaces rlt-name [edit interfaces rlt-name] user@host# set redundancy-group member-interface lt-interface-name
-
유사 회선 인터페이스(ps)를 수동 타겟팅으로 설정합니다.
[edit interfaces] user@host# set interfaces ps-interface-name targeted-options type manual
-
논리적 터널 인터페이스(lt)를 배포 목록(dl)에 할당합니다.
주:정확한 트래픽 셰이핑 및 폴리싱을 위해 각 배포 목록에는 하나의 lt 인터페이스만 포함되어야 합니다. 둘 이상의 lt 인터페이스가 배포 목록에 포함된 경우, 셰이핑 및 폴리싱 기능이 보장되지 않습니다.
[edit interfaces] user@host# set interfaces lt-name logical-tunnel-options distribution-list dl-name
-

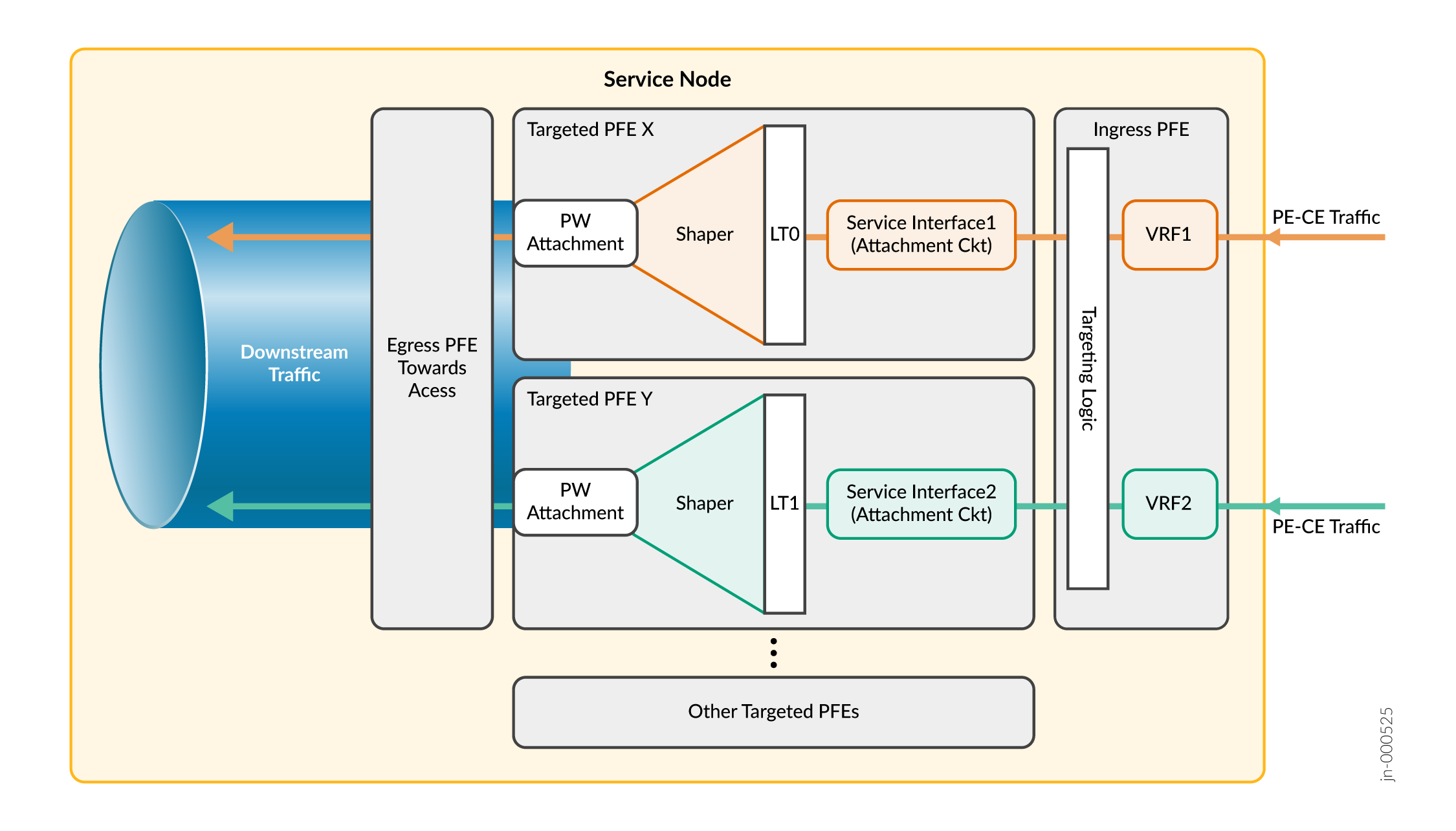

배포 목록을 유사 회선 인터페이스에 할당하고 배포 목록을 기본 및 백업으로 구성합니다. 그림 5 은 보장된 셰이핑 및 폴리싱을 위한 트래픽 플로우를 보여줍니다.
[edit interfaces] user@host# set interfaces ps-interface-name unit unit-number targeted-distribution primary-list dl-name user@host# set interfaces ps-interface-name unit unit-number targeted distribution backup-list dl-name
그림 5: 셰이핑 및 폴리싱이 보장된 액티브-액티브 모드
샘플 구성
구성 모드에서 show interfaces 명령을 입력하여 구성을 확인합니다.
[edit]
user@host# show interfaces
rlt0 {
redundancy-group {
member-interface lt-0/0/0;
member-interface lt-1/0/0;
}
}
lt-0/0/0 {
logical-tunnel-options {
distribution-list L0;
}
}
lt-1/0/0 {
logical-tunnel-options {
distribution-list L1;
}
}
ps1 {
anchor-point {
rlt0;
}
targeted-options {
type manual;
}
unit 0 {
encapsulation ethernet-ccc;
}
unit 1 {
family inet {
address 192.168.1.2/24;
}
targeted-distribution {
primary-list L0;
backup-list L1;
}
}
}변경 내역 표
기능 지원은 사용 중인 플랫폼과 릴리스에 따라 결정됩니다. Feature Explorer 를 사용하여 플랫폼에서 기능이 지원되는지 확인하세요.
