예: IPv6 호스트에 대한 재발방지 DNS 서버 주소 구성
이 예에서는 IPv6 호스트의 재시브 DNS 서버 주소를 구성하는 방법을 보여줍니다. recursive DNS 서버 주소는 이웃 장비로 전송되는 라우터 알림에 포함됩니다.
요구 사항
이 예에서는 다음과 같은 하드웨어 및 소프트웨어 구성 요소를 활용합니다.
IPv6를 사용하는 2개의 MX 시리즈 라우터가 연결된 인터페이스에서 지원됩니다.
Junos OS Release 14.1 이상이 모든 장치에서 실행됩니다.
개요

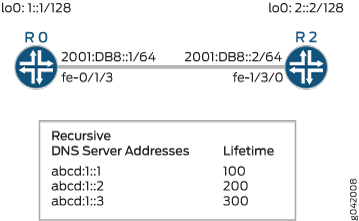

이 예에는 직접 연결된 두 개의 라우터가 있습니다. 직접 연결된 인터페이스에서 IPv6를 구성합니다. 인터페이스에서 라우터 광고를 실행하고 인터페이스에서 재시도(recursive DNS) 서버 주소와 해당 서버의 수명을 구성합니다. 다음 예제에서는 이웃 장비로 전송되는 라우터 알림에 구성된 재가동 DNS 서버 주소가 포함되어 있는지 검증합니다.
구성
CLI 빠른 구성
이 예제를 신속하게 구성하려면 다음 명령을 복사하여 텍스트 파일에 붙여넣기하고, 라인 끊기를 제거하고, 네트워크 구성과 일치하는 데 필요한 세부 정보를 변경한 다음, [edit] 명령어를 계층 수준에서 CLI 붙여넣습니다.
라우터 R0
set interfaces fe-0/1/3 unit 0 family inet6 address 2001:DB8::1/64 set interfaces lo0 unit 0 family inet6 address 1::1/128 set protocols router-advertisement interface fe-0/1/3 max-advertisement-interval 4 set protocols router-advertisement interface fe-0/1/3 min-advertisement-interval 3 set protocols router-advertisement interface fe-0/1/3 dns-server-address abcd:1::1 lifetime 100 set protocols router-advertisement interface fe-0/1/3 dns-server-address abcd:1::2 lifetime 200 set protocols router-advertisement interface fe-0/1/3 dns-server-address abcd:1::3 lifetime 300
라우터 R1
set interfaces fe-1/3/0 unit 0 family inet6 address 2001:DB8::2/64 set interfaces lo0 unit 0 family inet6 address 1::2/128 set protocols router-advertisement interface fe-1/3/0 max-advertisement-interval 4 set protocols router-advertisement interface fe-1/3/0 min-advertisement-interval 3 set protocols router-advertisement interface fe-1/3/0 dns-server-address abcd:1::4 lifetime 100
Recursive DNS 서버 주소 구성
단계별 절차
다음 예제에서는 구성 계층의 다양한 수준을 탐색해야 합니다. 네트워크의 네트워크 CLI 대한 자세한 내용은 CLI CLI 사용자 가이드의 CLI 편집 기 사용 을 참조하십시오.
라우터 R1에 대한 이 프로시저를 반복하여 적절한 인터페이스 이름, 주소 및 라우터에 대한 다른 매개 변수를 수정합니다.
Router R0에서 recursive DNS 서버 주소를 구성하는 경우:
물리적 인터페이스에서 IPv6를 활성화합니다.
[edit interfaces] user@R0# set fe-0/1/3 unit 0 family inet6 address 2001:DB8::1/64
루프백 주소를 구성합니다.
[edit interfaces] user@R0# set lo0 unit 0 family inet6 address 1::1/128
인터페이스의 라우터 광고 간의 시간 간격을 지정합니다.
라우터는 지정된 시간 간격 후에 이웃에게 광고를 전송합니다. 이 예제에서 Router R0은 최소 3초 간격과 4초의 최대 간격 후에 라우터 R1로 라우터 광고를 전송합니다.
[edit protocols router-advertisement] user@R0# set interface fe-0/1/3 max-advertisement-interval 4 user@R0# set interface fe-0/1/3 min-advertisement-interval 3
인터페이스에서 recursive DNS 주소와 수명을 구성합니다.
[edit protocols router-advertisement] user@R0# set interface fe-0/1/3 dns-server-address abcd:1::1 lifetime 100 user@R0# set interface fe-0/1/3 dns-server-address abcd:1::2 lifetime 200 user@R0# set interface fe-0/1/3 dns-server-address abcd:1::3 lifetime 300
결과
구성 모드에서 명령어를 입력하여 show interfaces 구성을 확인 show protocols 출력이 의도한 구성을 표시하지 않는 경우 이 예제의 지침을 반복하여 구성을 수정합니다.
user@R0# show interfaces
fe-0/1/3 {
unit 0 {
family inet6 {
address 2001:DB8::1/64;
}
}
}
lo0 {
unit 0 {
family inet6 {
address ::1/128;
}
}
}
user@R0# show protocols
router-advertisement {
interface fe-0/1/3.0 {
max-advertisement-interval 4;
min-advertisement-interval 3;
dns-server-address abcd:1::1 {
lifetime 100;
}
dns-server-address abcd:1::2 {
lifetime 200;
}
dns-server-address abcd:1::3 {
lifetime 300;
}
}
}
디바이스 구성이 완료되면 구성을 커밋합니다.
user@R0# commit
확인
라우터 알림에 recursive DNS 서버 주소가 포함되어 있는지 검증
목적
라우터 R1의 라우터 알림에 Router R0에 구성된 재시브 DNS 서버 주소가 포함되어 있는지 확인합니다.
작업
라우터 R1의 작동 모드에서 명령을 입력 show ipv6 router-advertisement 합니다.
user@R1> show ipv6 router-advertisement
Interface: fe-1/3/0.0
Advertisements sent: 18, last sent 00:00:02 ago
Solicits received: 0
Advertisements received: 18
Advertisement from fe80::214:f6ff:fe22:5422, heard 00:00:02 ago
Managed: 0
Other configuration: 0
Reachable time: 0 ms
Default lifetime: 12 sec
Retransmit timer: 0 ms
Current hop limit: 64
RDNSS address: abcd:1::1
Lifetime: 100 sec
RDNSS address: abcd:1::2
Lifetime: 200 sec
RDNSS address: abcd:1::3
Lifetime: 300 sec
의미
Recursive DNS 서버 주소와 구성된 수명은 Router R1의 라우터 알림에 포함됩니다.
