Junos Fusion Enterprise 내 CoS 이해하기
Junos Fusion 상호 연결을 satellite devices통해 어그리게이션 디바이스가 인터페이스를 추가할 수 있도록 함으로써 가용 네트워크 인터페이스 aggregation device 의 수를 크게 확장하는 방법을 제공합니다. 상호 연결된 어그리게이션 디바이스 및 위성 디바이스인 전체 시스템을 Junos Fusion. Junos Fusion 네트워크 토폴로지에서 단일 디바이스로 표시함으로써 네트워크 관리를 단순화하며 단일 디바이스는 단일 IP 주소에서 관리됩니다.

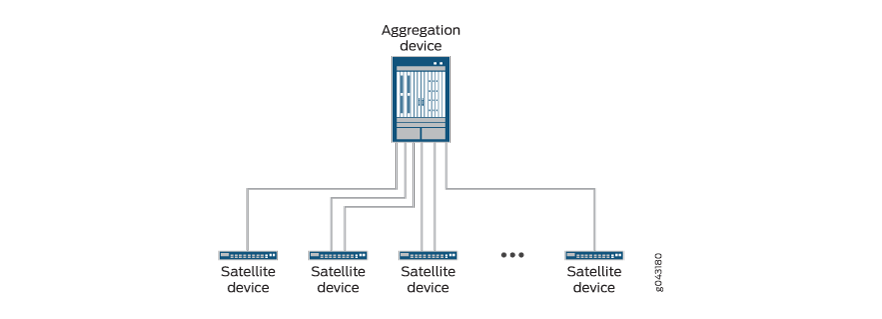

Junos Fusion Enterprise 토폴로지의 일러스트레이션은 그림 1 과 그림 2 를 참조하십시오.
토폴로지
Junos Fusion Enterprise 경우, 어그리게이션 디바이스는 릴리스 16.1R1 이상에서 실행되는 EX9200 스위치 Junos OS. Junos OS 릴리스 17.1R1부터 Junos Fusion Enterprise 선택된 아키텍처(단일 또는 이중 어그리게이션 디바이스, 단일 또는 클러스터 위성 디바이스)와 관계없이 Junos Fusion Enterprise CoS(coS) 구성을 지원합니다.
이 주제에서는 Junos Fusion 다양한 유형의 포트에 대한 CoS(Class of Service)에 대해 설명합니다.
이 주제는 다음 주제를 다룹니다.
다양한 유형의 포트에 대한 coS 개요Junos Fusion

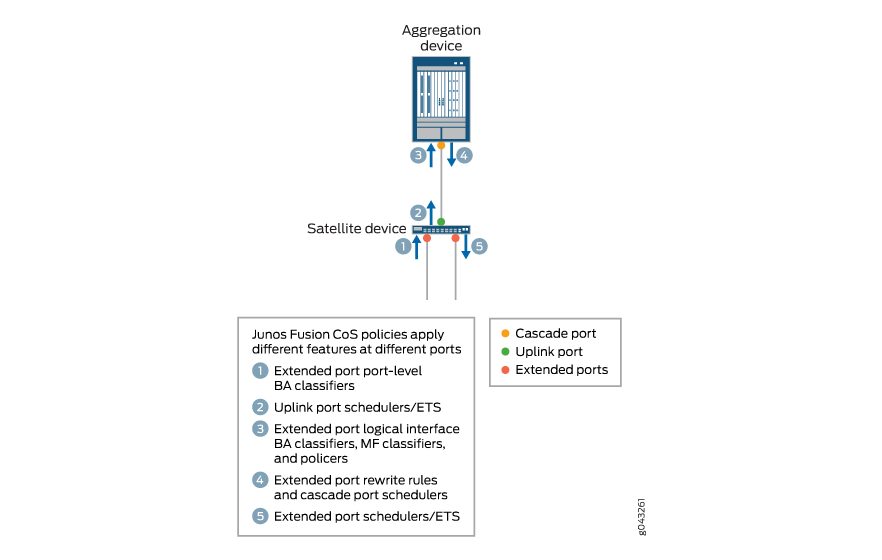

그림 3 은 Junos Fusion 패킷 플로우와 다양한 포트에서 CoS 기능이 어떻게 적용되는지에 대한 개요를 제공합니다.
Junos Fusion 대한 CoS 정책에 대한 모든 구성은 어그리게이션 디바이스에서 수행됩니다. 그러나 확장 포트에 대해 정의하는 CoS 정책의 경우, 해당 정책의 다른 부분은 Junos Fusion 통해 패킷 경로의 다른 지점에 적용됩니다. 그림 3부터:
패킷이 확장 포트에 들어갈 때, 해당 포트에 대해 정의하는 모든 포트 수준(물리적 인터페이스 수준) 동작 집계(BA) 분류기가 포워딩 클래스 및 패킷 손실 우선순위를 도출하기 위해 적용됩니다.
패킷이 업링크 포트를 나갈 때 수신 확장 포트에 할당된 포트 수준 BA 분류자를 기반으로 스케줄러 또는 향상된 전송 선택(ETS)을 적용할 수 있습니다.
패킷이 연속 포트에서 어그리게이션 디바이스에 들어갈 때 수신 확장 포트에 대해 정의한 모든 멀티필드 분류자, 폴리서 또는 논리적 인터페이스 수준 BA 분류자가 적용됩니다.
패킷이 연속 포트에서 어그리게이션 디바이스를 나갈 때, 송신 확장 포트에 대해 정의하는 모든 재작성 규칙과 연속 포트에 대해 정의한 모든 스케줄러가 적용됩니다. 또한, 이전 단계에서 결정된 포워딩 클래스는 801.2BR 헤더에서 위성 디바이스로 전달되며 송신 확장 포트에서 출력 대기열을 선택하는 데 사용됩니다.
마지막으로, 패킷이 확장 포트를 나갈 때, 해당 포트에 대해 정의하는 모든 스케줄러 또는 ETS는 수신 확장 포트에 정의된 멀티필드 분류자, 폴리서 또는 논리적 인터페이스 수준 BA 분류자에 의해 결정된 포워딩 클래스를 기반으로 적용됩니다.
다음 섹션은 Junos Fusion 각 포트 유형에 CoS를 구현하는 것에 대한 추가 정보를 제공합니다.
Junos Fusion 확장 포트 및 업링크 포트의 CoS
위성 디바이스의 확장 포트 및 업링크 포트에 대한 모든 CoS(Class of Service) 스케줄링 정책은 EX9200 어그리게이션 디바이스에서 프로비저닝됩니다. 마찬가지로, 확장된 포트 및 업링크 포트 CoS 상태 및 대기열 통계 검색을 위해 EX9200 어그리게이션 디바이스에서 표준 Junos OS CoS 명령이 실행됩니다. EX9200 어그리게이션 디바이스는 각 위성 디바이스에 확장된 각 포트 및 업링크 포트에 대해 다음과 같은 CoS 기능 구성을 지원합니다.
행동 집계 분류자
멀티필드 분류자
입력 및 출력 폴리서
포워딩 클래스
트래픽 제어 프로필
스케줄러 및 스케줄러 맵
송신 재작성 규칙
위성 디바이스(확장 및 업링크 포트 모두에서)에서 CoS 정책을 구성하는 데는 다음과 같은 제한이 있습니다.
IP 우선 순위 분류자는 지원되지 않습니다. 그러나 DSCP 분류자는 지원됩니다.
보정 드롭 프로파일은 지원되지 않습니다.
옵션은
transmit-rate스케줄러에 지원됩니다. 그러나 ,remainder,rate-limit옵션은exact에서transmit-rate지원되지 않습니다.
위성 디바이스 포트에 대한 CoS 기능은 어그리게이션 디바이스에 구성되지만, 실제 분류, 대기열 및 스케줄링은 위성 디바이스에서 수행됩니다. 실제 트래픽 셰이핑에 대한 정보는 어그리게이션 디바이스로 다시 전달되지 않습니다. 명령에 대한 show interfaces 논리적 인터페이스 통계는 집계 디바이스에서 수집되며 속도 데이터 셰이핑을 포함하지 않습니다. 위성 디바이스 인터페이스에 수집된 실제 트래픽 통계의 경우, 논리적 인터페이스가 아닌 물리적 인터페이스에 대한 통계를 사용합니다.
CoS 통계는 확장 포트에서 지원되지 않습니다.
Junos Fusion 캐스케이드 포트의 CoS
연속 포트가 생성되면 두 개의 논리적 인터페이스가 자동으로 생성됩니다.
정보를 프로비저닝하고 소프트웨어 업데이트를 위해 어그리게이션 디바이스와 keepalives와 같은 위성 디바이스 간에만 흐르는 트래픽에 대해 하나의 대역 내 관리 논리적 인터페이스(할당된 유닛 32769).
Junos Fusion 들어오고 나가는 일반 트래픽에 대한 데이터 논리적 인터페이스(할당된 유닛 32770)용 하나.
유닛당 스케줄링은 연속 포트에서 자동으로 활성화되어 각 논리적 인터페이스에서 여러 개의 대기열을 지원합니다.
모든 캐스케이드 포트는 단위당 스케줄링을 지원하는 MPC(Modular Port Concentrator)에서 구성되어야 합니다.
50Mbps 대역폭은 관리 논리 인터페이스에 대해 예약됩니다. 나머지 대역폭은 데이터 논리적 인터페이스에 사용할 수 있습니다. 10%의 셰이핑 속도도 관리 논리적 인터페이스에 적용되며, 이는 가능한 경우 전체 인터페이스 대역폭의 최대 10%를 사용할 수 있음을 의미합니다.
기본 스케줄링 정책은 데이터 논리적 인터페이스에 적용됩니다. 이를 위해서는 최상의 포워딩 클래스(대기열 0에 매핑)를 위한 사용 가능한 대역폭 및 버퍼 공간의 95%와 네트워크 제어 포워딩 클래스에 대해 5%(대기열 3에 매핑)가 저장됩니다. 사용자 지정 스케줄러 맵을 이 논리적 인터페이스에 적용하여 사용자 지정 포워딩 클래스 및 스케줄러를 생성할 수 있습니다.
