Routing Director 시스템 요구 사항

소프트웨어 요구 사항

다음 베어메탈 하이퍼바이저의 하나 이상의 서버에 Routing Director를 구축할 수 있습니다.

• VMware ESXi 8.0

• RHEL(Red Hat Enterprise Linux) 8.10 및 Ubuntu 22.04.05 커널 기반 가상 머신(KVM).

  libvirt, libvirt-daemon-kvm, bridge-utils 및 qemu-kvm 패키지를 설치해야 합니다. 하이퍼바이저에는 x86-64 CPU가 필요합니다.

• 프락스모스 VE

하드웨어 요구 사항

이 섹션에서는 평가 목적 또는 소규모 배포를 위해 Routing Director 배포 클러스터의 각 노드 VM(가상 머신)에 필요한 최소 하드웨어 리소스에 대해 설명합니다.

클러스터 노드의 컴퓨팅, 메모리 및 디스크 요구 사항은 시스템의 의도된 용량에 따라 달라질 수 있습니다. 의도된 용량은 온보딩 및 모니터링할 디바이스 수, 센서 유형, 텔레메트리 메시지 빈도에 따라 달라집니다. 장치 수를 늘리면 더 많은 CPU 및 메모리 용량이 필요합니다.

참고:

프로덕션 구축의 규모 및 규모 견적을 받고 자세한 치수 규격 요구 사항에 대해 논의하려면 주니퍼 파트너 또는 주니퍼 영업 담당자에게 문의하십시오.

Routing Director 배포 클러스터의 각 노드에 필요한 최소 리소스 는 다음과 같습니다.

4노드 클러스터,	3노드 클러스터
16-vCPU	24-vCPU
32GB RAM	48GB RAM
512GB SSD. SSD는 필수입니다.	512GB SSD. SSD는 필수입니다.

라우팅 관찰 가능성 기능과 AI/ML(인공 지능[AI] 및 머신 러닝[ML]) 기능을 구성하여 디바이스의 상태와 관련된 KPI(핵심 성과 지표)를 자동으로 모니터링하기 위해 클러스터의 각 노드에 필요한 최소 리소스는 다음과 같습니다.

4노드 클러스터,	3노드 클러스터
48-vCPU	64-vCPU
96GB RAM	128GB RAM
2000GB SSD	2000GB SSD

경고: 이는 라우팅, 관찰 가능성 및 AI/ML 기능을 구성하기 위한 최소 요구 사항입니다. 프로덕션 구축에서 이러한 기능을 구성하는 데 필요한 리소스에 대한 견적을 얻으려면 주니퍼 파트너 또는 주니퍼 영업 담당자에게 문의하십시오.

서버에는 이 절에 나열된 하드웨어 리소스를 수용할 수 있는 충분한 CPU, 메모리 및 디스크 공간이 있어야 합니다. 노드 및 서버 고가용성을 위해 모든 VM을 서로 다른 서버에 배포합니다.

네트워크 요구 사항

노드는 SSH를 통해 서로 통신할 수 있어야 합니다. 노드는 NTP 서버와 동기화할 수 있어야 합니다. SSH는 VM을 만드는 동안 자동으로 사용하도록 설정되며 클러스터를 만드는 동안 NTP 서버 주소를 입력하라는 메시지가 표시됩니다. 노드가 서로 다른 서버에 있는 경우 노드 간에 NTP를 차단하거나 SSH 트래픽을 차단하는 방화벽이 없는지 확인합니다.

또한 노드 VM은 DNS에 연결할 수 있어야 합니다.

• 단일 서브넷의 클러스터
• 여러 서브넷의 클러스터

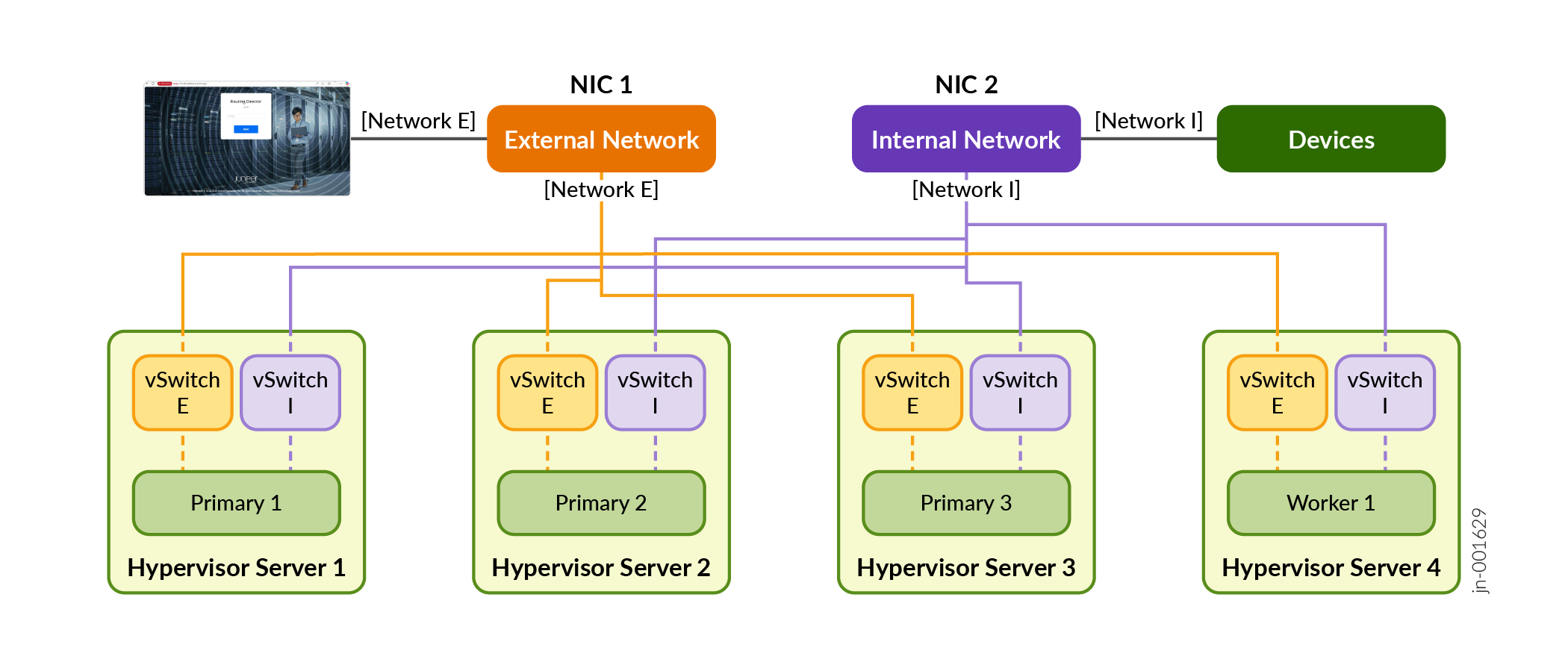

• 여러 NIC가 있는 클러스터
• IPv4 주소 구성
• IPv6 주소 구성

설치에 사용할 수 있는 다음 IP 주소가 있어야 합니다.

• 인터페이스 IP 주소 4개(노드 4개 각각에 하나씩)

  다중 NIC 설정에서 각 NIC에는 개별 IP 주소도 있어야 합니다.

• 인터넷 게이트웨이 IP 주소

• 다음에 대한 가상 IP(VIP) 주소:

  • gNMI, NETCONF(디바이스의 SSH 연결) 및 웹 GUI 간에 공유되는 일반 수신 IP 주소 - 여러 서비스 간에 공유되고 클러스터 외부에서 Routing Director에 액세스하는 데 사용되는 범용 VIP 주소입니다.

    또는 GUI에 액세스하는 데 사용되는 네트워크가 디바이스 관리 네트워크와 다른 경우, 웹 GUI 액세스에 하나의 VIP 주소와 gNMI 및 NETCONF 액세스에 다른 VIP 주소를 할당할 수 있습니다. 옵션을 ingress ingress-vip 사용하여 두 개의 VIP 주소를 구성하면 두 VIP 주소를 모두 웹 GUI, NETCONF 및 gNMI 액세스에 사용할 수 있습니다. 그러나 구성 중에 지정된 첫 번째 VIP 주소만 디바이스 채택에 사용되는 아웃바운드 SSH 구성에 추가됩니다.

    NETCONF 및 gNMI에 대해 특별히 다른 VIP를 사용하려면 및 gnmi gnmi-term-host 옵션을 사용하여 oc-term oc-term-host 해당 VIP 주소를 명시적으로 정의해야 합니다. 일단 정의되면, 이 VIP 주소는 해당 네트워크에서 디바이스를 채택하는 데 사용되는 아웃바운드 SSH 구성에 포함됩니다.

    기술적으로 두 VIP 주소 중 하나를 사용하여 GUI, NETCONF 및 gNMI에 액세스할 수 있지만, NETCONF 및 gNMI에 대해 명시적으로 정의 및 구성된 VIP 주소만 아웃바운드 SSH 구성에 추가됩니다.

    디바이스가 여러 네트워크에 있고 둘 이상의 네트워크에서 디바이스를 채택해야 하는 경우, 아웃바운드 SSH 명령을 수동으로 편집하여 NETCONF 및 gNMI 액세스에 대해 구성된 IP 주소를 재정의할 수 있습니다.

  • TAGW(Active Assurance Test Agent 게이트웨이) - 이 VIP 주소는 Active Assurance 테스트 에이전트 엔드포인트에 HTTP 기반 트래픽을 제공합니다.

  • PCE 서버 - 이 VIP 주소는 Routing Director와 디바이스 간에 PCEP(Path Computational Element Protocol) 세션을 설정하는 데 사용됩니다. PCE 서버 VIP 구성은 네트워크의 동적 토폴로지 업데이트를 실시간으로 보는 데 필요합니다. BGP-LS 피어링 및 PCEP 세션 설정에 대한 자세한 내용은 동적 토폴로지 워크플로우를 참조하십시오.

    클러스터가 다중 서브넷 클러스터인 경우, 디바이스가 모든 VIP에서 PCEP 세션을 설정할 수 있도록 각 서브넷에서 하나씩 여러 VIP 주소를 구성할 수도 있습니다.

  • 라우팅 관찰 가능성 cRPD—이 VIP는 BMP 세션을 설정하기 위해 외부 네트워크 디바이스에서 BMP(BGP Monitoring Protocol) 스테이션 IP 주소로 사용됩니다.

  • 라우팅 관찰 가능성 IPFIX—이 VIP는 예측 이벤트를 보기 위해 IPFIX 데이터를 수집하는 데 사용됩니다. 예측 변수 이벤트는 라우팅, 포워딩 및 OS 예외를 나타내며, Routing Director는 이를 트래픽 손실의 잠재적 지표로 식별합니다.

  VIP 주소는 디바이스가 Routing Director와 연결을 설정하는 데 필요한 아웃바운드 SSH 구성에 추가됩니다.

  참고: 클러스터 노드가 서로 다른 서브넷에 있는 다중 서브넷 클러스터 설치에서 VIP 주소는 클러스터 노드와 동일한 서브넷에 있지 않아야 합니다.

• VIP 주소에 매핑된 호스트 이름 - VIP 주소와 함께 디바이스가 호스트 이름을 사용하여 Routing Director에 연결할 수 있도록 설정할 수도 있습니다. 그러나 호스트 이름과 VIP 주소가 DNS에 올바르게 매핑되어 있고 디바이스가 DNS에 연결할 수 있는지 확인해야 합니다. 호스트 이름을 사용하도록 Routing Director를 구성하는 경우, 호스트 이름이 VIP 주소보다 우선하며 디바이스 온보딩 중에 사용되는 아웃바운드 SSH 구성에 추가됩니다.

나열된 IP 주소 및 호스트 이름 외에도 설치 시 다음 정보를 준비해야 합니다.

• IPv4 및 IPv6에 대한 기본 및 보조 DNS 서버 주소(필요한 경우)

• NTP 서버 정보

방화벽 요구 사항

다음 섹션에는 방화벽이 클러스터 내부 및 외부와의 통신을 허용해야 하는 포트가 나열되어 있습니다.

노드 간 클러스터 내 통신을 허용해야 합니다. 특히 표 1 에 나열된 포트를 통신을 위해 열어 두어야 합니다.

표 1: 방화벽이 클러스터 내 통신을 허용해야 하는 포트

포트	프로토콜	용법	최저가격:	받는 사람	댓글
인프라 포트
22	TCP	관리를 위한 SSH	모든 클러스터 노드	모든 클러스터 노드	암호 또는 SSH 키 필요
2222	TCP	배포 셸 구성 동기화	모든 클러스터 노드	모든 클러스터 노드	암호 또는 SSH 키 필요
443	TCP	레지스트리용 HTTPS	모든 클러스터 노드	기본 노드	익명 읽기 액세스 쓰기 액세스가 인증됩니다
2379	TCP	etcd 클라이언트 포트	기본 노드	기본 노드	인증서 기반 인증
2380	TCP	etcd 피어 포트	기본 노드	기본 노드	인증서 기반 인증
3300	TCP	모든 Ceph 구성 요소에 대한 Ceph mon	모든 클러스터 노드	모든 클러스터 노드	—
5473	TCP	Typha가 함유된 Calico CNI	모든 클러스터 노드	모든 클러스터 노드	—
6443	TCP	Kubernetes API	모든 클러스터 노드	모든 클러스터 노드	인증서 기반 인증
6789	TCP	모든 Ceph 구성 요소에 대한 Ceph mon	모든 클러스터 노드	모든 클러스터 노드	—
6800-7300	TCP	모든 OSD와 다른 모든 데몬 및 클라이언트 간	모든 클러스터 노드	모든 클러스터 노드	—
7472	TCP	MetalLB 미터법 포트	모든 클러스터 노드	모든 클러스터 노드	익명 읽기 전용, 쓰기 액세스 없음
7946	UDP	MetalLB 회원 선출 포트	모든 클러스터 노드	모든 클러스터 노드	—
8443	TCP	레지스트리 데이터 동기화를 위한 HTTPS	기본 노드	기본 노드	익명 읽기 액세스 쓰기 액세스가 인증됩니다
9345	TCP	rke2 서버	모든 클러스터 노드	모든 클러스터 노드	토큰 기반 인증
10250	TCP	kubelet 메트릭	모든 클러스터 노드	모든 클러스터 노드	표준 Kubernetes 인증
10260	TCP	RKE2 클라우드 컨트롤러	모든 클러스터 노드	모든 클러스터 노드	표준 Kubernetes 인증
32766	TCP	PCE 서비스에 대한 Kubernetes 노드 확인 로컬 트래픽 정책	모든 클러스터 노드	모든 클러스터 노드	읽기 전용 액세스
Calico CNI 포트
4789	UDP	VXLAN을 사용하는 Calico CNI	모든 클러스터 노드	모든 클러스터 노드	—
5473	TCP	Typha가 함유된 Calico CNI	모든 클러스터 노드	모든 클러스터 노드	—
51820	UDP	Calico CNI(와이어가드 포함)	모든 클러스터 노드	모든 클러스터 노드	—

클러스터 외부에서 통신하려면 다음 포트가 열려 있어야 합니다.

표 2: 방화벽이 클러스터 외부의 통신을 허용해야 하는 포트

포트	프로토콜	용법	최저가격:	받는 사람
179	TCP	토폴로지 정보를 이용한 토폴로지 시각화 및 트래픽 엔지니어링	Routing Director 구축 클러스터 노드 IP 주소	Routing Director에서 BGP 피어링을 설정하려는 라우터 IP 주소입니다. 라우터 관리 IP 주소 또는 라우터 인터페이스 IP 주소를 사용할 수 있습니다.
443	TCP	웹 GUI + API	외부 사용자 컴퓨터/데스크탑	웹 GUI 수신 VIP 주소
443	TCP	Active Assurance 테스트 에이전트	외부 네트워크 디바이스	Active Assurance 테스트 에이전트 VIP 주소
2200	TCP	NETCONF	외부 네트워크 디바이스	웹 GUI 수신 VIP 주소
4189	TCP	PCE 서버	외부 네트워크 디바이스	PCE 서버 VIP 주소
4739	UDP	라우팅 옵저버빌리티	외부 네트워크 디바이스	IPFIX VIP 주소
6800	TCP	Active Assurance 테스트 에이전트	외부 네트워크 디바이스	Active Assurance 테스트 에이전트 VIP 주소
32767	TCP	gNMI	외부 네트워크 디바이스	웹 GUI 수신 VIP 주소
17002	TCP	라우팅 옵저버빌리티	외부 네트워크 디바이스	라우팅 옵저버빌리티 cRPD 로드 밸런서 IP 주소

웹 브라우저 요구 사항

최신 버전의 Google Chrome, Mozilla Firefox 및 Safari.

참고:

Google Chrome을 사용하는 것이 좋습니다.
