내부 시스템 작성(자유형)

시스템은 스위치, 라우터, Linux 호스트 등을 나타냅니다. Blueprint에 추가하는 관리 디바이스를 내부 시스템이라고 합니다. 시스템을 처음부터 생성하거나 시스템을 복제하고 사용자화하여 새 시스템을 생성할 수 있습니다. 토폴로지 보기 또는 시스템 보기에서 생성(및 복제)할 수 있습니다 .

내부 시스템을 디바이스 프로필에 매핑해야 합니다. 시스템을 생성하기 전에 관련 디바이스 프로파일을 블루프린트 카탈로그로 가져왔는지 확인합니다.

내부 시스템 만들기(토폴로지 편집기에서)

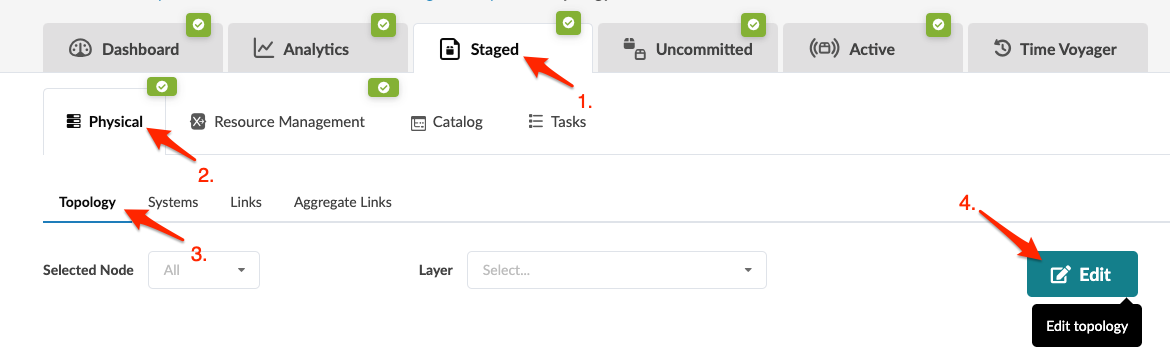

  1. 청사진에서 Staged > 물리적 > 토폴로지로 이동하고 편집을 클릭합니다.
    주의:

    조심하세요. 저장(Save)을 클릭하지 않고 토폴로지 편집기의 바깥쪽을 클릭하면 변경 내용이 삭제됩니다.

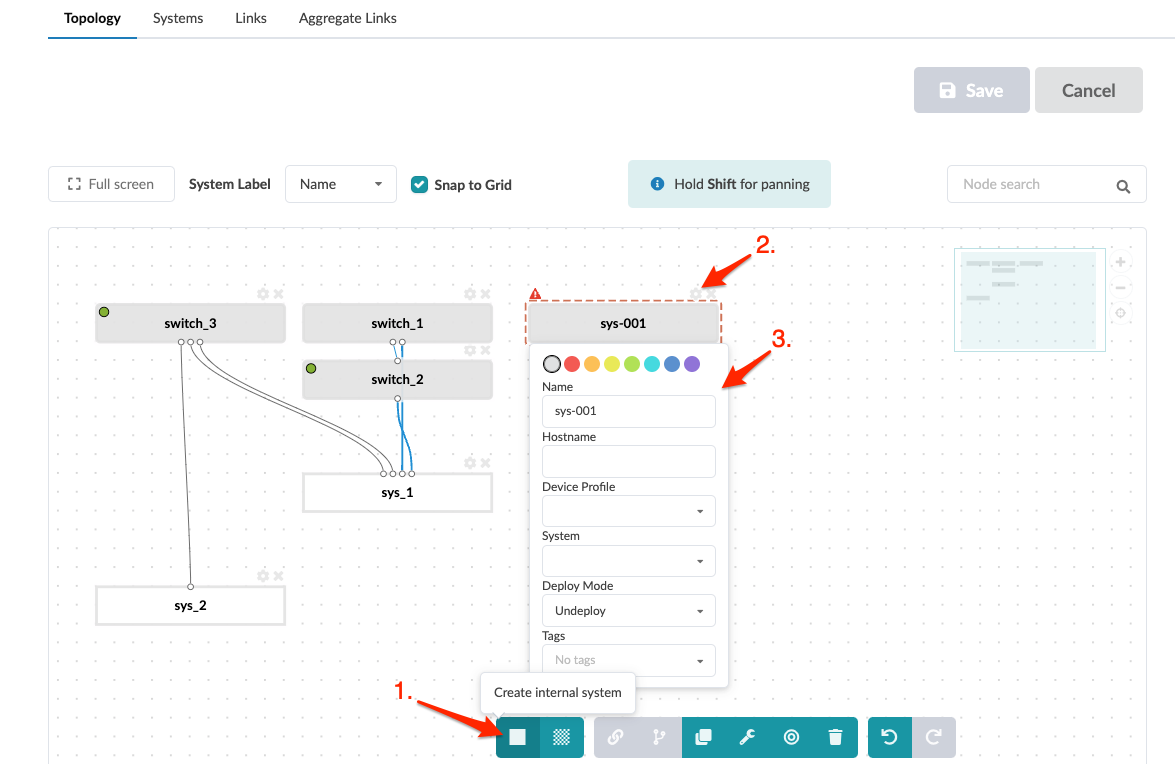

  2. 토폴로지 편집기가 열리면 Create internal system(내부 시스템 생성) 버튼(왼쪽 하단)을 클릭합니다. 시스템은 시스템에서 생성된 이름을 가진 회색 사각형으로 나타납니다. 빨간색 삼각형은 필수 필드에 정보가 필요함을 나타냅니다. 이 경우 디바이스 프로필입니다.

    캔버스에서 시스템을 이동할 수 있으며 편집기에서 변경 사항을 저장 한 다음 다시 열면 시스템은 여전히 이동 한 위치에 있습니다.

  3. 톱니바퀴를 클릭하여 매개변수 대화상자를 엽니다.
  4. 토폴로지에 표시되는 시스템 색상을 변경할 수 있습니다. 이는 다른 역할이나 시각적으로 구분하려는 다른 것을 지정하는 데 유용합니다.
  5. 시스템 이름과 호스트 이름을 변경하여 환경에 맞게 사용자 정의할 수 있습니다.
  6. 드롭다운 목록에서 디바이스 프로파일을 선택합니다. (디바이스 프로필은 Blueprint 카탈로그에서 가져옵니다. 필요한 항목이 표시되지 않으면 가져옵니다.)
  7. 시스템 ID는 지금 또는 나중에 할당할 수 있습니다. 지금 할당하려면 시스템 드롭다운 목록에서 선택합니다. (이 목록에는 아직 할당되지 않은 관리 기기가 포함됩니다. 디바이스를 준비했는데 이 목록에 표시되지 않는 경우에도 매니지드 디바이스에 추가하여 Apstra 관리 하에 두어야 합니다.)
  8. 태그를 추가한 다음 나중에 시스템을 찾고 싶을 때 태그로 찾기 기능(오른쪽 상단)을 사용하여 찾을 수 있습니다. 구성 템플릿에 태그를 포함할 수도 있으며, 그러면 해당 태그가 있는 시스템이 구성 템플릿에 지정된 대로 렌더링됩니다.
  9. 저장을 클릭하여 새 시스템을 스테이징하고 토폴로지 보기로 돌아갑니다. (저장하지 않고 페이지를 나가면 변경 내용이 삭제됩니다.)

다음 단계:

내부 시스템 작성(시스템 보기에서)

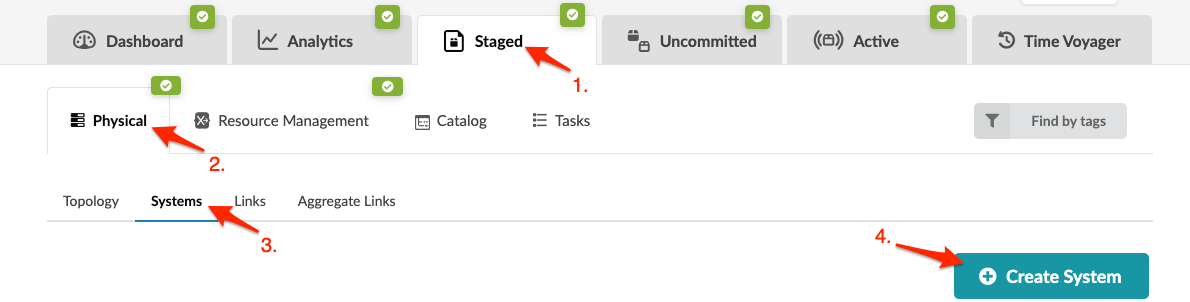

  1. 청사진에서 Staged > Physical > Systems(스테이징된 물리적 시스템)로 이동하고 Create System(시스템 생성)을 클릭합니다.
  2. 시스템 작성 대화상자에서 이름을 입력하고 내부를 선택합니다.
  3. 내부 시스템은 장치 프로필과 연결됩니다. 지금 디바이스 프로필만 할당하고 나중에 시스템 ID를 할당할 수 있으며, 디바이스를 Apstra 관리 하에 가져온 경우 지금 시스템 ID를 선택할 수 있습니다.
    • 처음부터 - Blueprint 카탈로그로 가져온 디바이스 프로파일을 선택합니다. (시스템 ID는 나중에 할당합니다.)
    • 매니지드 디바이스에서 - 시스템 ID를 시스템에 할당할 매니지드 디바이스를 선택합니다.
  4. 호스트 이름을 입력합니다(선택 사항).
  5. 태그를 추가한 다음 나중에 시스템을 찾고 싶을 때 태그로 찾기 기능(오른쪽 상단)을 사용하여 찾을 수 있습니다. 구성 템플릿에 태그를 포함할 수도 있으며, 그러면 해당 태그가 있는 시스템이 구성 템플릿에 지정된 대로 렌더링됩니다.
  6. 작성을 클릭하여 새 시스템을 스테이징하고 시스템 보기로 돌아가십시오. 새로 생성된 시스템이 목록에 나타납니다.

다음 단계:

내부 시스템 복제(토폴로지 편집기에서)

시스템을 복제하고 사용자 정의하여 토폴로지 보기에서 새 시스템을 생성할 수 있습니다.
  1. 청사진에서 Staged > 물리적 > 토폴로지로 이동하고 편집을 클릭합니다.

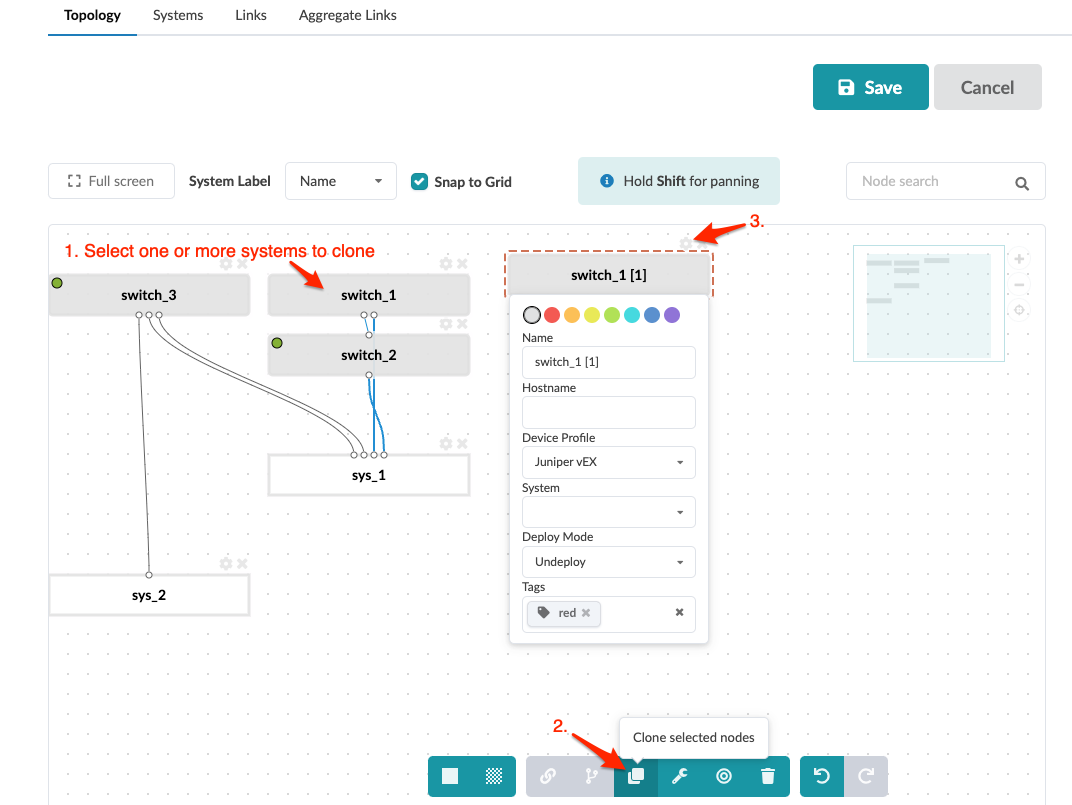

  2. 토폴로지 편집기에서 하나 이상의 기존 내부 시스템을 선택한 다음 선택한 노드 복제 버튼을 클릭합니다.
  3. 새 시스템은 시스템에서 생성된 이름을 가진 회색 사각형으로 나타납니다.

    캔버스에서 시스템을 이동할 수 있으며 편집기에서 변경 사항을 저장 한 다음 다시 열면 시스템은 여전히 이동 한 위치에 있습니다.

  4. 톱니바퀴를 클릭하여 매개변수 대화상자를 열고 세부 정보를 변경하여 새 시스템을 사용자 지정합니다.
  5. Save(저장)를 클릭하여 새 시스템을 스테이징하고 토폴로지 보기로 돌아갑니다. (저장하지 않고 페이지를 나가면 변경 내용이 삭제됩니다.)

내부 시스템 복제(시스템 보기에서)

시스템을 복제하고 사용자 정의하여 시스템 보기에서 새 시스템을 생성할 수 있습니다.

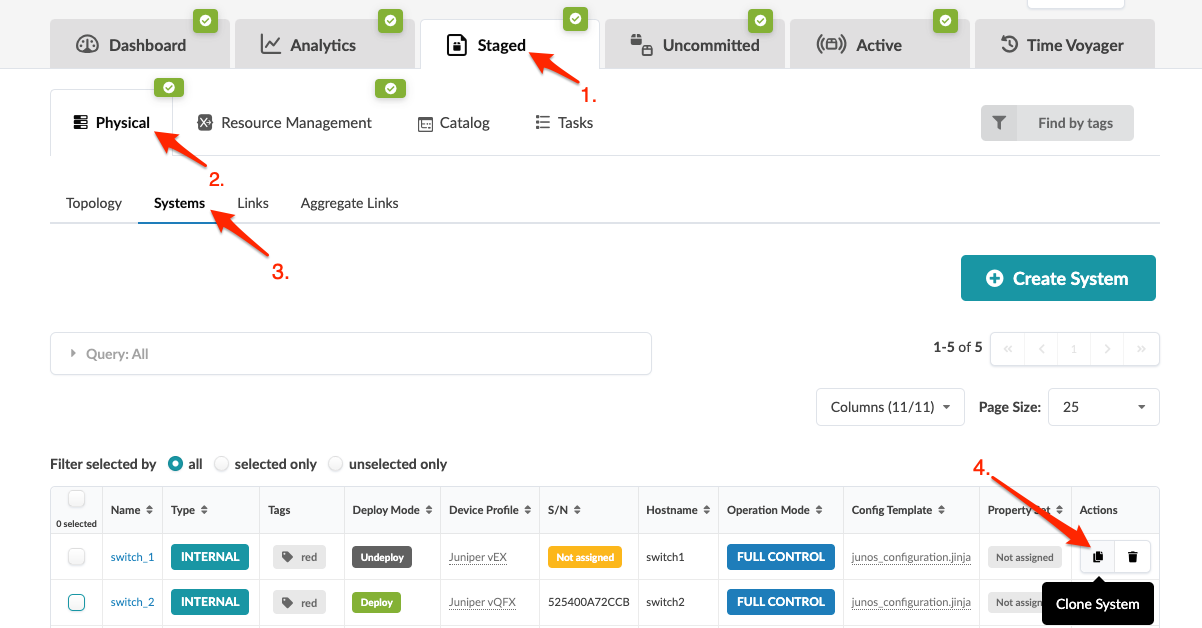

  1. Blueprint에서 Staged > 물리적 > 시스템으로 이동하고 복제할 시스템에 대해 시스템 복제를 클릭합니다.
  2. 세부 정보를 변경하여 새 시스템을 사용자 정의하십시오.
  3. 복제를 클릭하여 새 시스템을 스테이징하고 시스템 보기로 돌아갑니다.
