SRX4200 전원 시스템 유지 관리

SRX4200의 AC 전원 공급장치 교체

전원 공급 장치는 핫-탈착 가능하며 핫 삽입 가능한 FRU(Field-Replaceable Unit)는 서비스 게이트웨이의 후면 패널에 설치됩니다. 서비스 게이트웨이의 전원을 차단하거나 서비스 게이트웨이 기능을 중단하지 않고도 제거하고 교체할 수 있습니다.

다음과 같은 부품 및 툴을 사용할 수 있는지 확인합니다.

  • ESD 접지 스트랩

  • 항스타트 백 또는 항스타트 매트

  • 교체 전원 공급장치

SRX4200 서비스 게이트웨이에서 AC 전원 공급장치 제거

서비스 게이트웨이에서 전원 공급장치를 제거하려면( 그림 1 참조):

  1. 항정성 가방이나 항정성 매트를 평평하고 안정적인 표면에 놓습니다.
  2. 정전 방전(ESD) 접지 스트랩을 맨 손목에 부착하고 섀시의 ESD 지점에 스트랩을 연결합니다.
  3. AC 전원 콘센트에 전원 스위치가 있는 경우 전원 스위치를 끄기(0) 위치로 설정하고 전원 콘센트에 연결된 전원 코드를 꺼냅니다.
  4. 전원 공급장치 면판에서 전원 코드를 분리합니다.
  5. 전원 공급장치가 unseated 될 때까지 이젝터 레버를 왼쪽으로 밀어 넣습니다.
  6. 전원 공급장치 손잡이를 잡고 단단히 당겨 전원 공급 장치를 섀시에서 중간에 밀어냅니다.
  7. 한 손을 전원 공급 장치 아래에 놓아 지지해 섀시에서 완전히 밀어 내십시오. 전원 공급 구성 요소, 핀, 리드 또는 납땜 연결을 건드리지 않도록 주의하십시오.

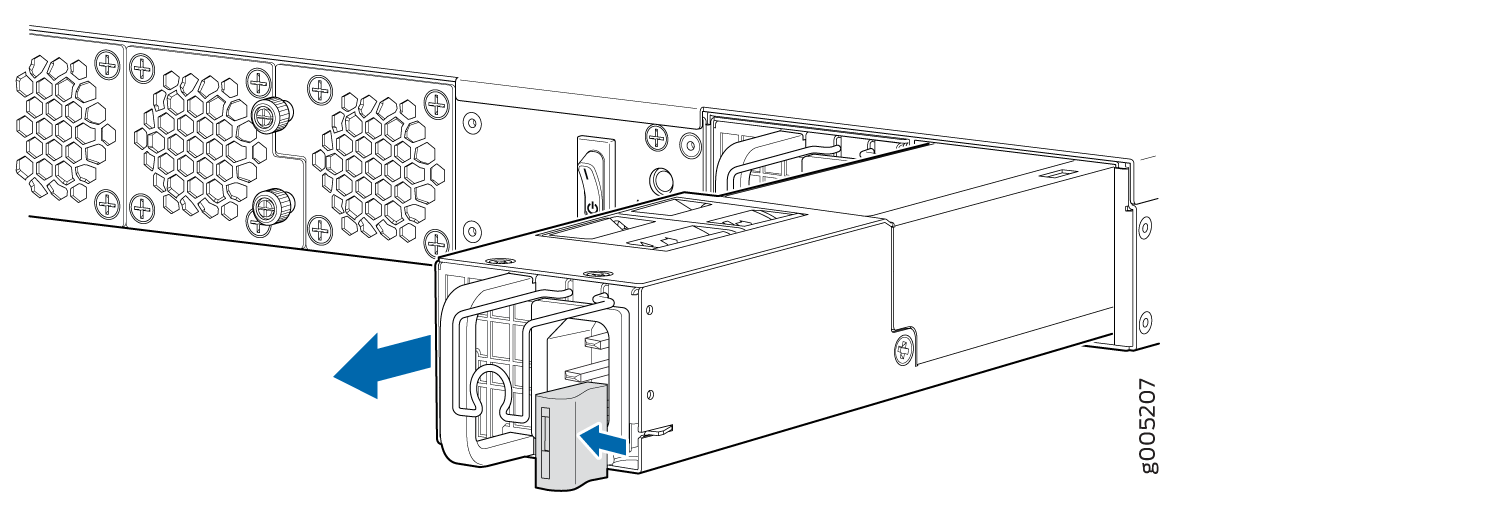

    그림 1: AC 전원 공급 Removing an AC Power Supply 장치 제거
  8. 전원 공급장치를 항스타트 백이나 고정된 표면에 고정된 항정 매트에 놓습니다.

SRX4200 서비스 게이트웨이에 AC 전원 공급장치 설치

주의:

AC와 DC 전원 공급 장치를 같은 섀시에 섞지 마십시오.

AC 전원 공급장치를 설치하려면( 그림 2 참조):

  1. 맨 손목에 ESD 접지 스트랩을 부착하고 섀시의 ESD 지점에 스트랩을 연결합니다.
  2. 전원 공급장치 슬롯에 커버 패널이 있는 경우, 한 손으로는 이젝터 레버가 멈출 때까지 왼쪽으로 밀어 다른 손을 사용하여 커버 패널의 손잡이를 바깥쪽으로 당겨 제거합니다. 나중에 사용할 수 있도록 커버 패널을 저장합니다.
  3. 전원 공급 핀, 리드 또는 솔더 연결을 건드리지 않도록 주의하여 가방에서 전원 공급장치를 분리하십시오.
  4. 양손으로 전원 공급장치를 서비스 게이트웨이의 후면 패널의 전원 공급 슬롯에 넣고 완전히 앉을 때까지 이젝터 레버가 제자리에 들어갈 때까지 밀어 넣습니다. 전원 공급 장치가 섀시에 완전히 장착되면 별도의 클릭이 들게 됩니다.

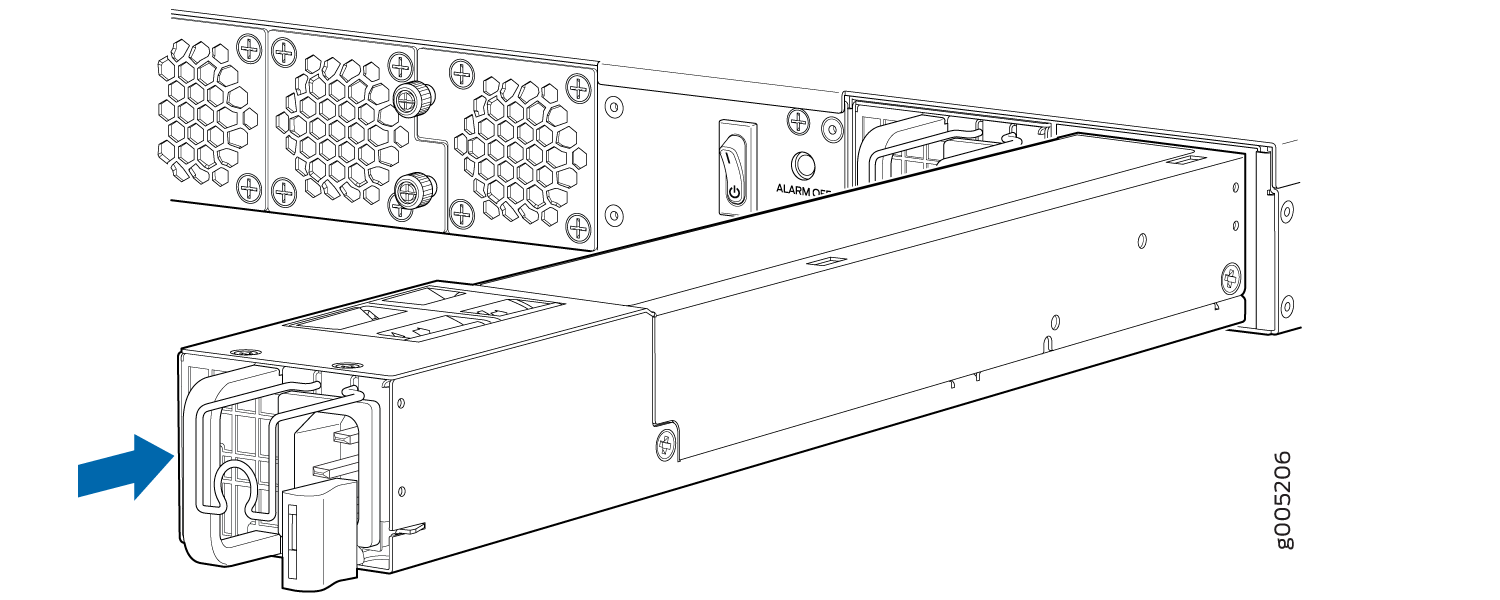

    그림 2: AC 전원 공급장치 설치 Installing an AC Power Supply

자세한 내용은

SRX4200의 DC 전원 공급장치 교체

전원 공급 장치는 핫-탈착 가능하며 핫 삽입 가능한 FRU(Field-Replaceable Unit)는 서비스 게이트웨이의 후면 패널에 설치됩니다. 서비스 게이트웨이의 전원을 차단하거나 서비스 게이트웨이 기능을 중단하지 않고도 제거하고 교체할 수 있습니다.

다음과 같은 부품 및 툴을 사용할 수 있는지 확인합니다.

  • ESD 접지 스트랩

  • Phillips (+) 드라이버, 번호 2

  • 항스타트 백 또는 항스타트 매트

  • 교체 전원 공급장치

SRX4200 서비스 게이트웨이에서 DC 전원 공급장치 제거

DC 전원 공급장치를 제거하려면( 그림 3 참조):

  1. 항정성 가방이나 항정성 매트를 평평하고 안정적인 표면에 놓습니다.
  2. 맨 손목에 ESD 접지 스트랩을 부착하고 섀시의 ESD 지점에 스트랩을 연결합니다.
  3. DC 전원 케이블 리드의 전압이 0V이고 제거 과정에서 케이블이 활성 상태가 될 가능성이 없도록 해야 합니다.
  4. 덮개를 왼쪽 또는 오른쪽으로 슬라이딩하여 입력 터미널에서 플라스틱 커버를 제거합니다.
  5. 스크루드라이버를 사용하여 잠금 나사를 시계 반대 방향으로 닫습니다.
  6. 입력 DC 터미널에서 케이블 러그를 제거합니다.
  7. 전원 공급장치가 unseated 될 때까지 이젝터 레버를 왼쪽으로 밀어 넣습니다.
  8. 전원 공급장치 손잡이를 잡고 단단히 당겨 전원 공급 장치를 섀시에서 중간에 밀어냅니다.
  9. 전원 공급 핀, 리드 또는 납땜 연결에 닿지 않도록 주의하여 한 손을 전원 공급 장치 아래에 두어 이를 지원합니다. 다른 손으로 전원 공급장치 손잡이를 잡고 전원 공급 장치를 섀시에서 완전히 꺼냅니다.
    그림 3: DC 전원 공급 Removing a DC Power Supply 장치 제거
  10. 전원 공급장치를 항스타트 백이나 고정된 표면에 고정된 항정 매트에 놓습니다.

SRX4200 서비스 게이트웨이에 DC 전원 공급장치 설치

주의:

AC와 DC 전원 공급 장치를 같은 섀시에 섞지 마십시오.

DC 전원 공급장치를 설치하려면( 그림 4 참조):

  1. 맨 손목에 ESD 접지 스트랩을 부착하고 섀시의 ESD 지점에 스트랩을 연결합니다.
  2. 전원 공급 핀, 리드 또는 솔더 연결을 건드리지 않도록 주의하여 가방에서 전원 공급장치를 분리하십시오.
  3. 양손으로 전원 공급장치를 서비스 게이트웨이의 후면 패널의 전원 공급 슬롯에 넣고 완전히 앉을 때까지 이젝터 레버가 제자리에 들어갈 때까지 밀어 넣습니다. 전원 공급 장치가 섀시에 완전히 장착되면 별도의 클릭이 들게 됩니다.

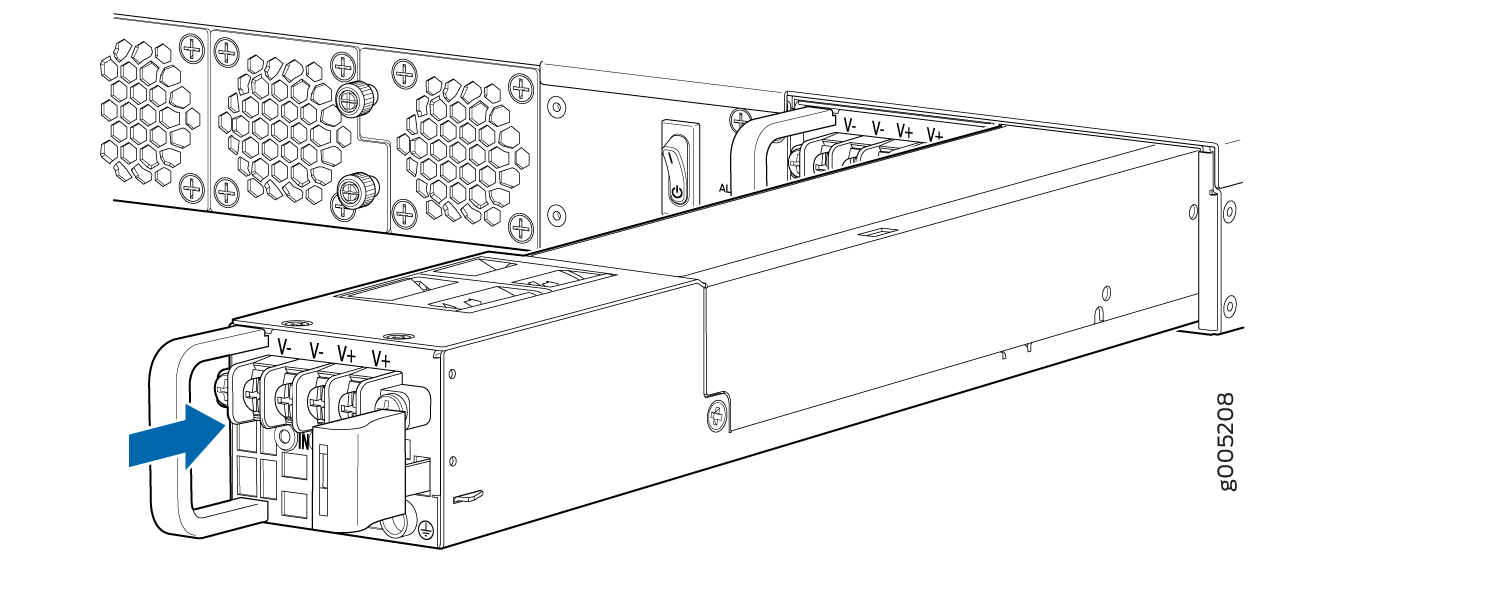

    그림 4: DC 전원 공급장치 설치 Installing a DC Power Supply

자세한 내용은
