SRX320 파킹 및 장착

SRX320 방화벽 파기

SRX320 방화벽은 판지 판지로 배송되며 폼 포장재로 고정되어 있습니다. 상자에는 액세서리 상자와 빠른 시작 지침도 들어 있습니다.

SRX320 방화벽 파킹:

  1. 판지 판지를 가능한 한 설치 사이트에 가까운 스테이징 영역으로 이동하면 섀시에서 구성 요소를 제거할 여지가 충분합니다.
  2. 화살이 가리키는 판지 판지 판지를 배치합니다.
  3. 조심스럽게 판지 판지 판지의 상단을 엽니 지.
  4. 서비스 게이트웨이 상단을 덮는 폼을 제거합니다.
  5. 접근자 상자를 제거합니다.
  6. SRX320 서비스 게이트웨이 수신된 부품 확인의 목록에 대해 수신된 부품을 확인합니다.
  7. 액세서리 박스 안에 브래킷과 볼트를 보관합니다.
  8. 서비스 게이트웨이를 나중에 이동하거나 배송해야 하는 경우에 대비하여 선적 판자와 포장재를 저장합니다.

SRX320 방화벽으로 수신된 부품 확인

SRX320 방화벽 배송 패키지에는 포장 목록이 포함되어 있습니다. 포장 목록에 있는 물품과는 다른 배송 내역을 확인합니다. 포장 목록은 부품 번호를 지정하고 순서대로 각 부품에 대한 간략한 설명을 전달합니다.

부품이 누락되면 고객 서비스 담당자에게 문의하십시오.

완전히 구성된 서비스 게이트웨이에는 테이블 1에 나열된 설치된 구성 요소와 표 2에 나열된 부품이 들어 있는 접근자 상자가 포함되어 있습니다.

참고:

서비스 게이트웨이와 함께 배송되는 부품은 주문한 구성에 따라 다를 수 있습니다. 별도로 주문할 수 있는 마운팅 키트를 주문하기 위한 부품 번호를 알아보려면 브랜치 플랫폼 데이터시트의 SRX300 라인 서비스 게이트웨이를 참조하십시오.
표 1: 완전히 구성된 SRX320 방화벽의 부품 목록

구성 요소

수량

SRX320 방화벽

1

Type-A 및 Mini-B USB 플러그가 있는 USB 콘솔 케이블

1

문서 로드맵 및 제품 보증

1

전원 공급 장치 어댑터 및 전원 코드

  • 75W, 비 PoE 모델용 12V 전원 공급 장치 어댑터

  • 280W, PoE 모델용 54V 전원 공급 장치 어댑터

1
표 2: SRX320 방화벽 액세서리/업그레이드 부품 목록

부분

수량

최종 사용자 라이선스 계약

1

RoHS 카드

1

책상 위에 SRX320 방화벽 설치

SRX320 방화벽을 책상 위에, 또는 다른 수준의 표면에 수평 또는 수직으로 마운트할 수 있습니다. 섀시에 부착된 4개의 고무 피트는 안정성을 제공합니다. 책상이나 다른 수준의 표면에 SRX320 방화벽을 장착하기 전에 다음을 수행합니다.

  • 설치 사이트가 SRX320 사이트 준비 체크리스트에 설명된 요구 사항을 충족하는지 확인합니다.

  • 책상을 영구적인 위치에 두면 공기 흐름과 유지 보수를 위한 적절한 통관이 가능하고 건물 구조에 안전하게 보관할 수 있습니다.

수평 위치는 표준 설치 위치입니다. 디바이스를 수평적 위치에 설치하는 경우:

  1. 고무 발이 섀시에 연결되어 있는지 확인합니다.
  2. 상단 덮개에 엠보싱된 주니퍼 네트웍스 로고가 새겨진 책상 위에 장치를 올려 놓습니다.
참고:

Mini-PIM(Mini-Physical Interface Module) 설치에 대한 정보는 SRX300 시리즈 및 SRX550 대용량 메모리 서비스 게이트웨이 인터페이스 모듈 참조를 참조하십시오.

벽에 SRX320 방화벽 설치

SRX320 방화벽을 벽에 장착할 수 있습니다. 섀시에 부착된 4개의 고무 피트는 안정성을 제공합니다. SRX320 방화벽을 벽에 장착하기 전에 다음을 수행합니다.

  • 설치 사이트가 SRX320 사이트 준비 체크리스트에 설명된 요구 사항을 충족하는지 확인합니다.

  • 벽면 장착 키트에 다음과 같은 부품을 사용할 수 있는지 확인합니다.

    • 벽 마운팅 브래킷

    • 나사

참고:

벽면 장착 키트는 장치와 함께 배송되지 않으며 별도로 주문해야 합니다.

벽에 디바이스를 설치하려면 다음을 수행합니다.

  1. 상단 덮개에 엠보싱된 주니퍼 네트웍스 로고가 있는 평평한 수준 표면에 장치를 배치합니다. 고무 발이 섀시 하단에 연결되어 있는지 확인합니다.
  2. 그림 1과 같이 섀시의 각 측면에 마운팅 브래킷을 배치합니다.

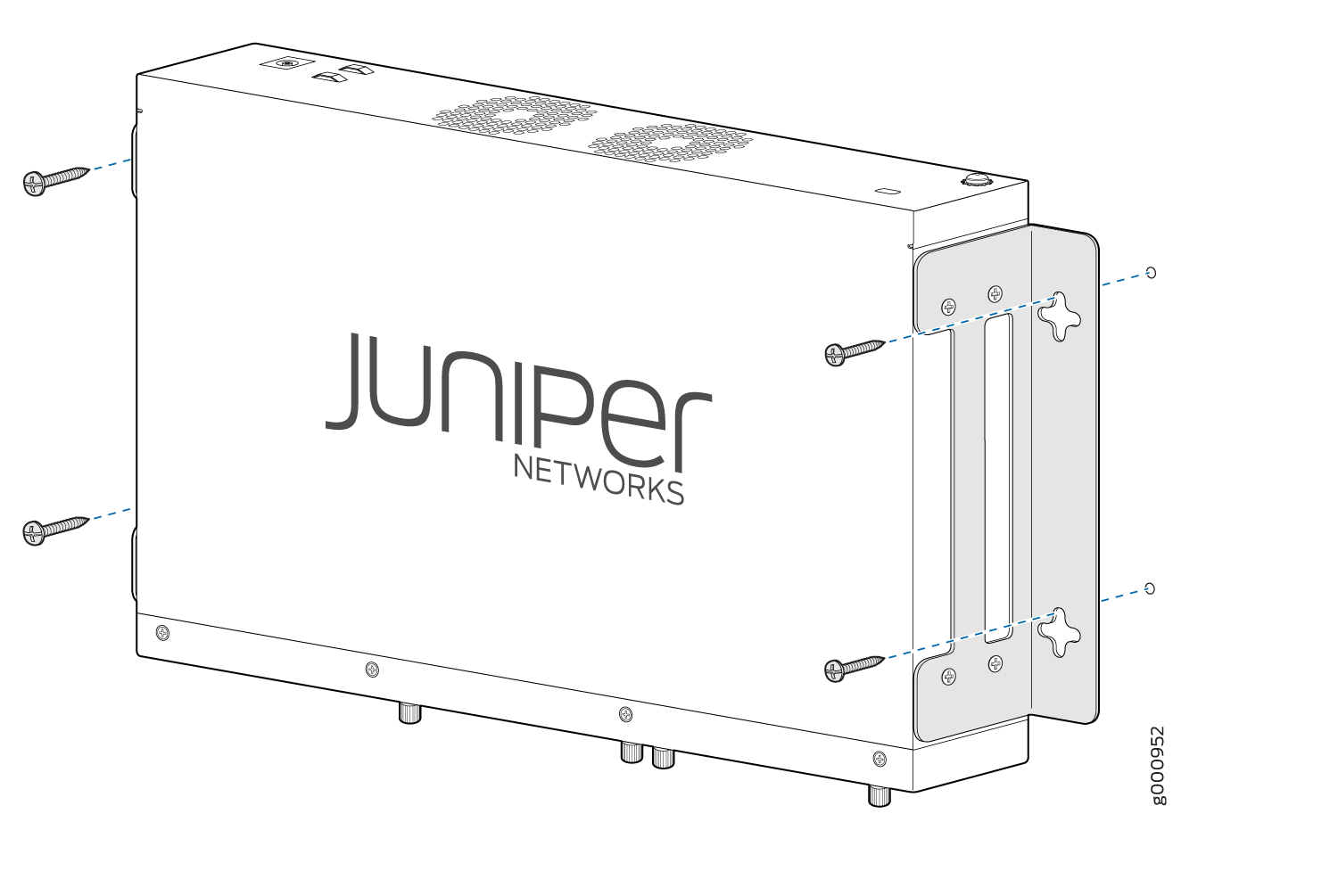

    그림 1: 벽면 장착 브래킷 Attaching Wall-Mount Brackets 부착
  3. Number-2 Phillips 스크루드라이버를 사용하여 장착 브래킷을 섀시에 고정하는 나사를 설치합니다.
  4. 섀시를 지원하기 위해 벽 앵커를 사용하는 경우, 장착 브래킷이 부착된 벽면에 두 쌍의 앵커를 설치합니다.
  5. 한 사람이 장치의 측면을 파악하여 들어 올려 벽에 놓게 하십시오.
  6. 두 번째 사람이 벽에 고정하기 위해 장치의 양쪽에 브래킷 구멍을 통해 장착 나사의 두 쌍을 설치하십시오. 그림 2 는 서비스 게이트웨이를 벽에 장착할 수 있는 두 가지 방향을 보여줍니다.

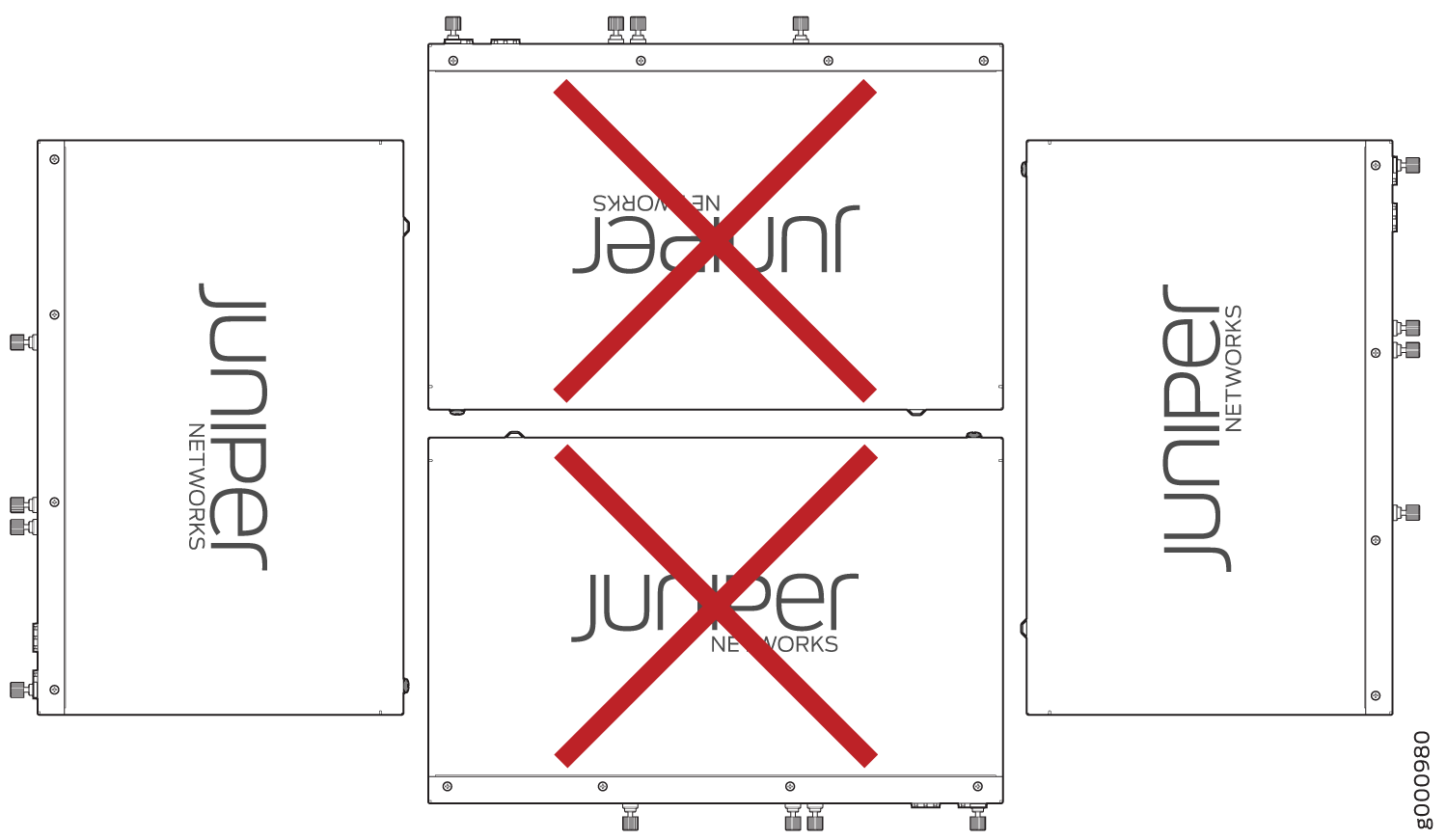

    그림 2: 벽에 SRX320 방화벽 Orienting the SRX320 Firewall on a Wall 지향
  7. 한쪽에 장착되는 나사가 반대쪽에 있는 마운팅 나사와 정렬되어 있고 디바이스가 수준인지 확인합니다.
    그림 3: SRX320 방화벽을 벽에 Mounting the SRX320 Firewall on a Wall 장착
참고:

Mini-PIM(Mini-Physical Interface Module) 설치에 대한 정보는 SRX300 시리즈 및 SRX550 대용량 메모리 서비스 게이트웨이 인터페이스 모듈 참조를 참조하십시오.

랙에 SRX320 방화벽 설치

SRX320 방화벽을 4포스트(텔코) 랙, 밀폐 캐비닛 및 오픈 프레임 랙에 장착할 수 있습니다.

참고:

SRX320 방화벽은 랙 중앙에 장착할 수 없습니다.

SRX320 방화벽을 랙에 장착하기 전:

참고:

랙 장착 키트는 디바이스와 함께 배송되지 않으며 별도로 주문해야 합니다.
참고:

하나의 랙에 여러 디바이스를 설치하는 경우 가장 낮은 디바이스를 먼저 설치하고 랙에서 위쪽으로 이동합니다. 랙 설치를 위해 섀시 기지에서 고무 피트가 제거되는지 확인합니다.

랙에 디바이스를 설치하려면 다음을 수행합니다.

  1. 그림 4와 그림 5와 같이 섀시의 각 측면에 마운팅 브래킷을 배치합니다.

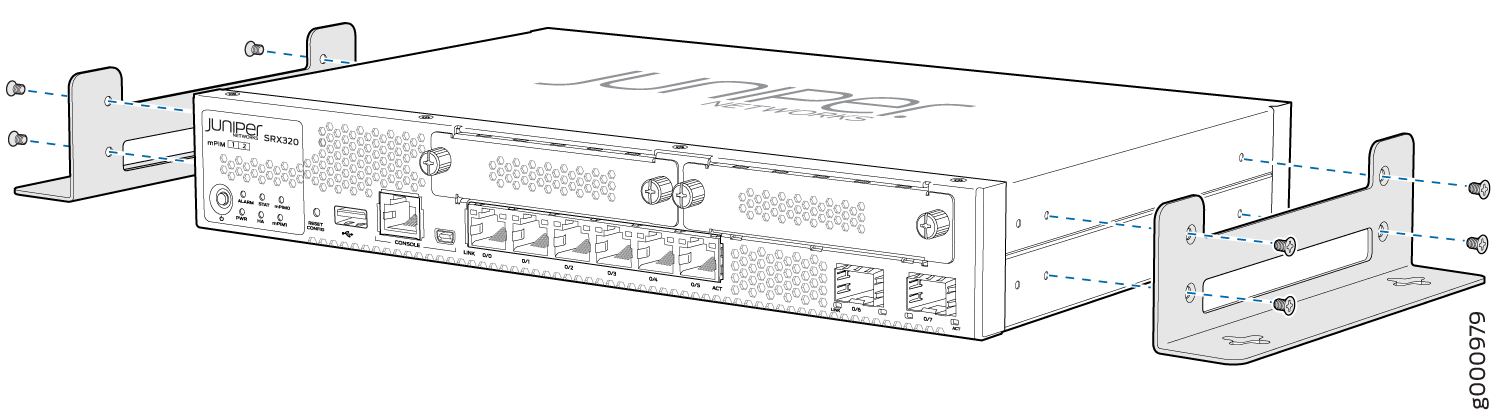

    그림 4: 장착 브래킷 위치 지정(75W 전원 공급장치 어댑터) Positioning the Mounting Brackets (75 W Power Supply Adapter)

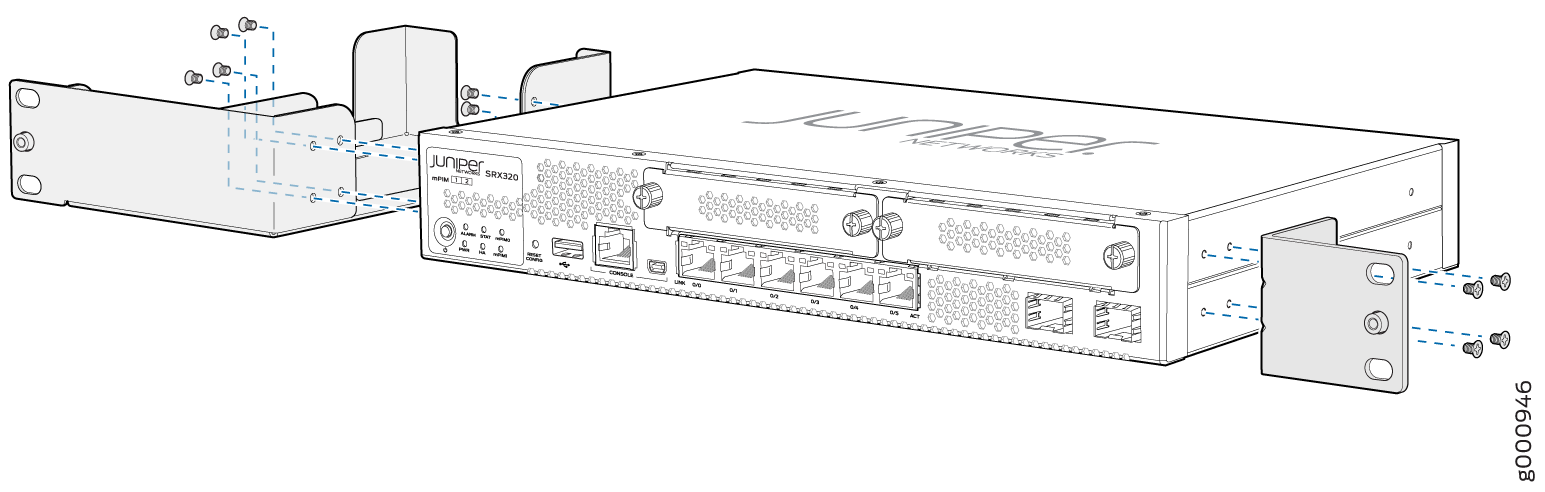

    그림 5: 장착 브래킷 위치(280W 전원 공급장치 어댑터) Positioning the Mounting Brackets (280 W Power Supply Adapter)
  2. 그림 6과 같이 번호 2 Phillips 스크루드라이버를 사용하여 마운팅 브래킷과 전원 공급 어댑터 트레이를 섀시에 고정하는 나사를 설치합니다.

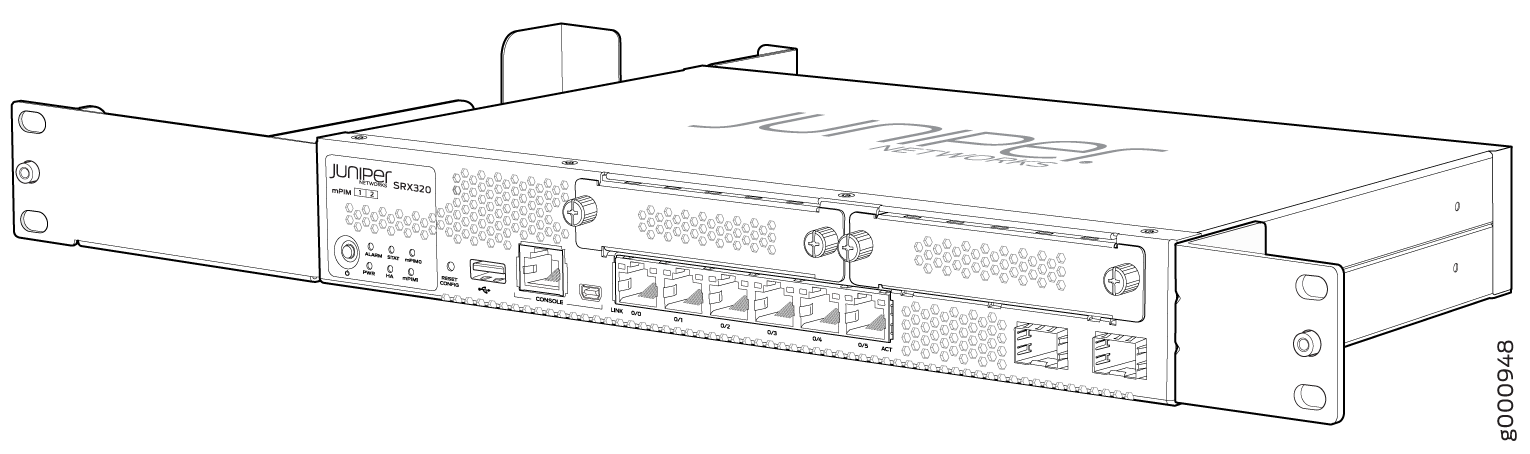

    그림 6: 장착 브래킷 Securing the Mounting Brackets 고정
  3. 그림 7과 같이 전원 공급 장치 어댑터를 트레이에 배치합니다.
    참고:

    PoE 모델용 280W 전원 어댑터는 1RU 이상의 높이입니다. PoE 모델을 랙에 설치할 때는 랙의 인접 슬롯에 디바이스를 설치할 수 없다는 점에 유의하십시오.

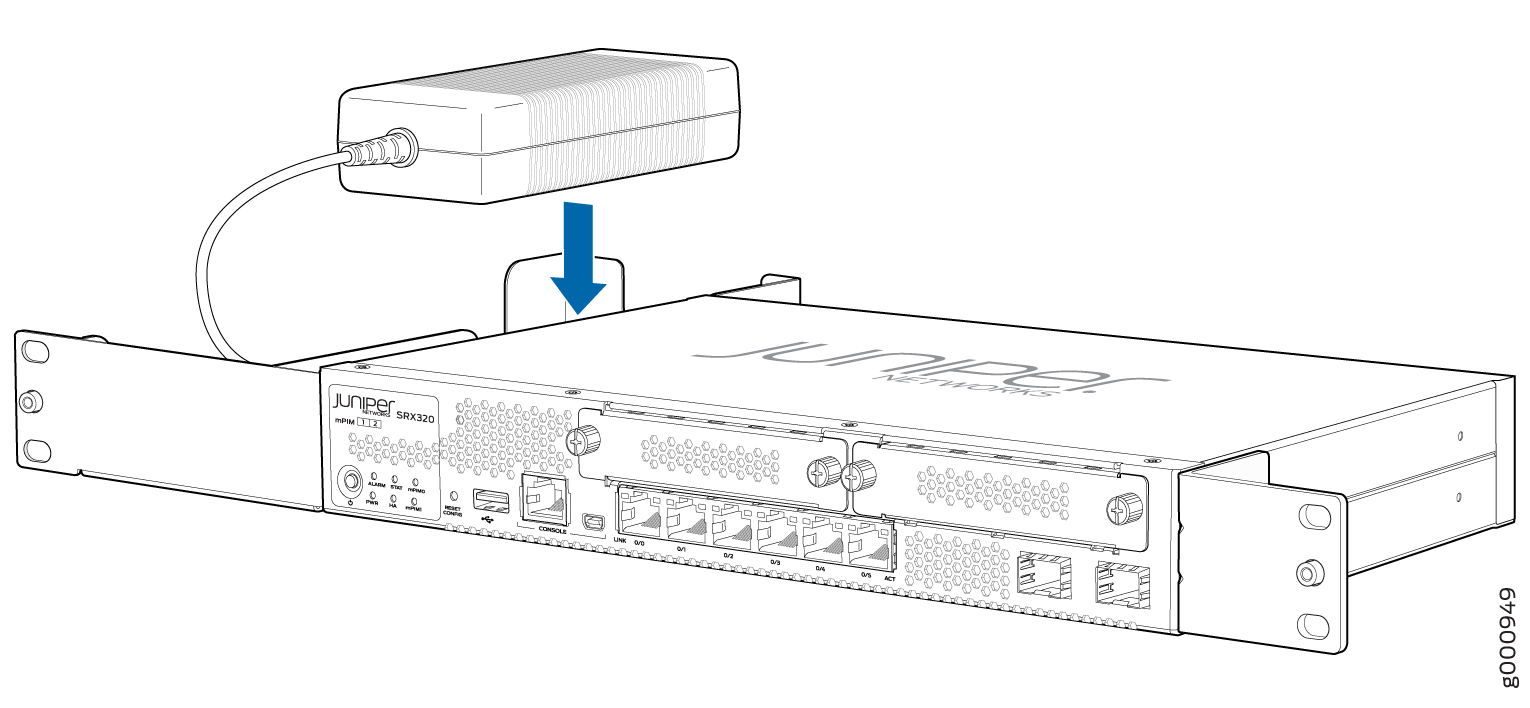

    그림 7: 전원 공급 장치 어댑터 Positioning the Power Supply Adapter 위치 지정
  4. 한 사람이 디바이스의 측면을 파악하여 들어 올려 랙에 위치하게 하십시오.
  5. 그림 8과 그림 9와 같이 각 마운팅 브래킷의 하단 구멍을 각 랙 레일에 구멍을 뚫어 섀시가 수준인지 확인합니다.

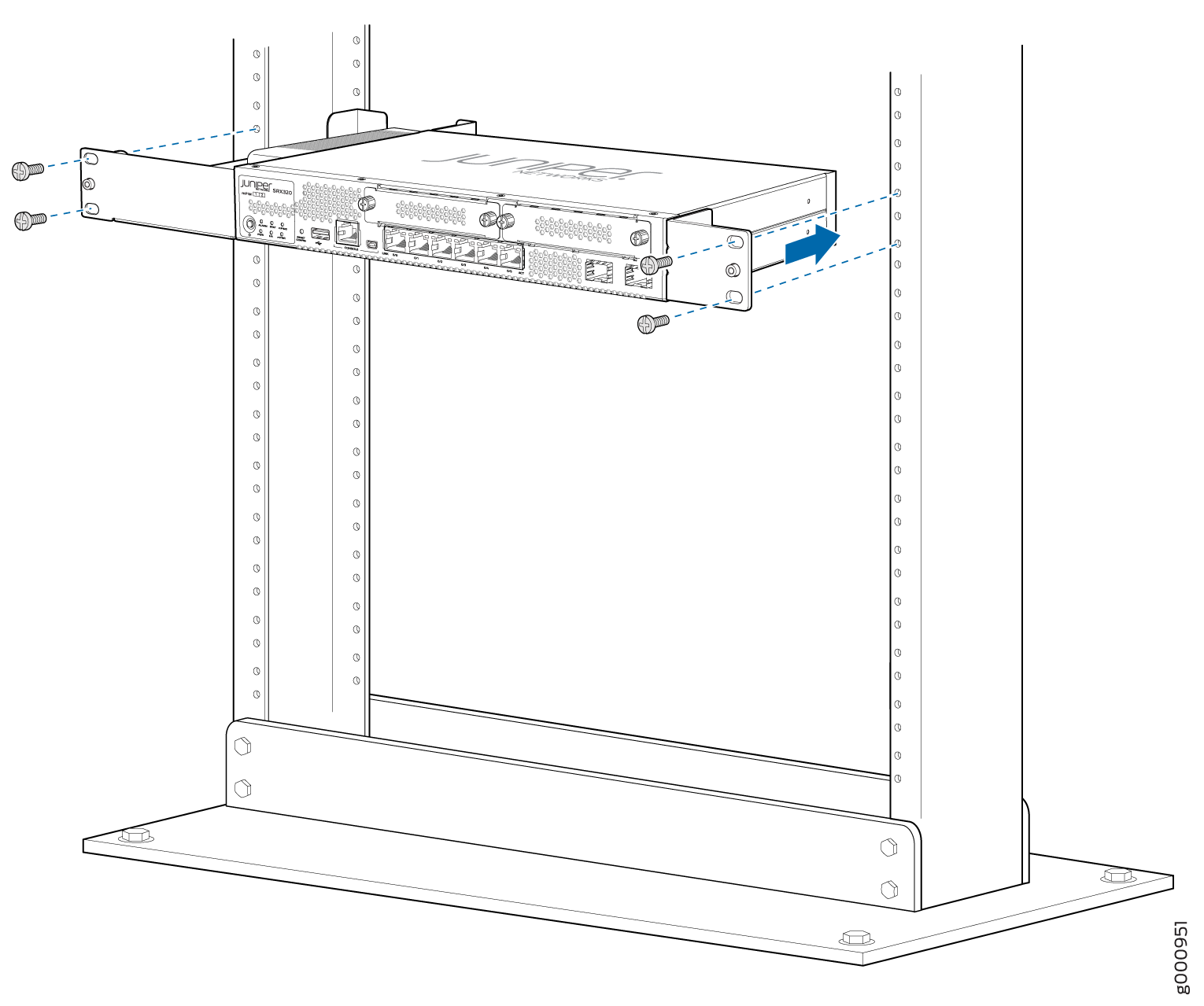

    그림 8: 랙에 SRX320 방화벽(280W 전원 공급 장치 어댑터 포함 PoE 모델) 위치 지정 Positioning the SRX320 Firewall (PoE Model with 280 W Power Supply Adapter) in a Rack

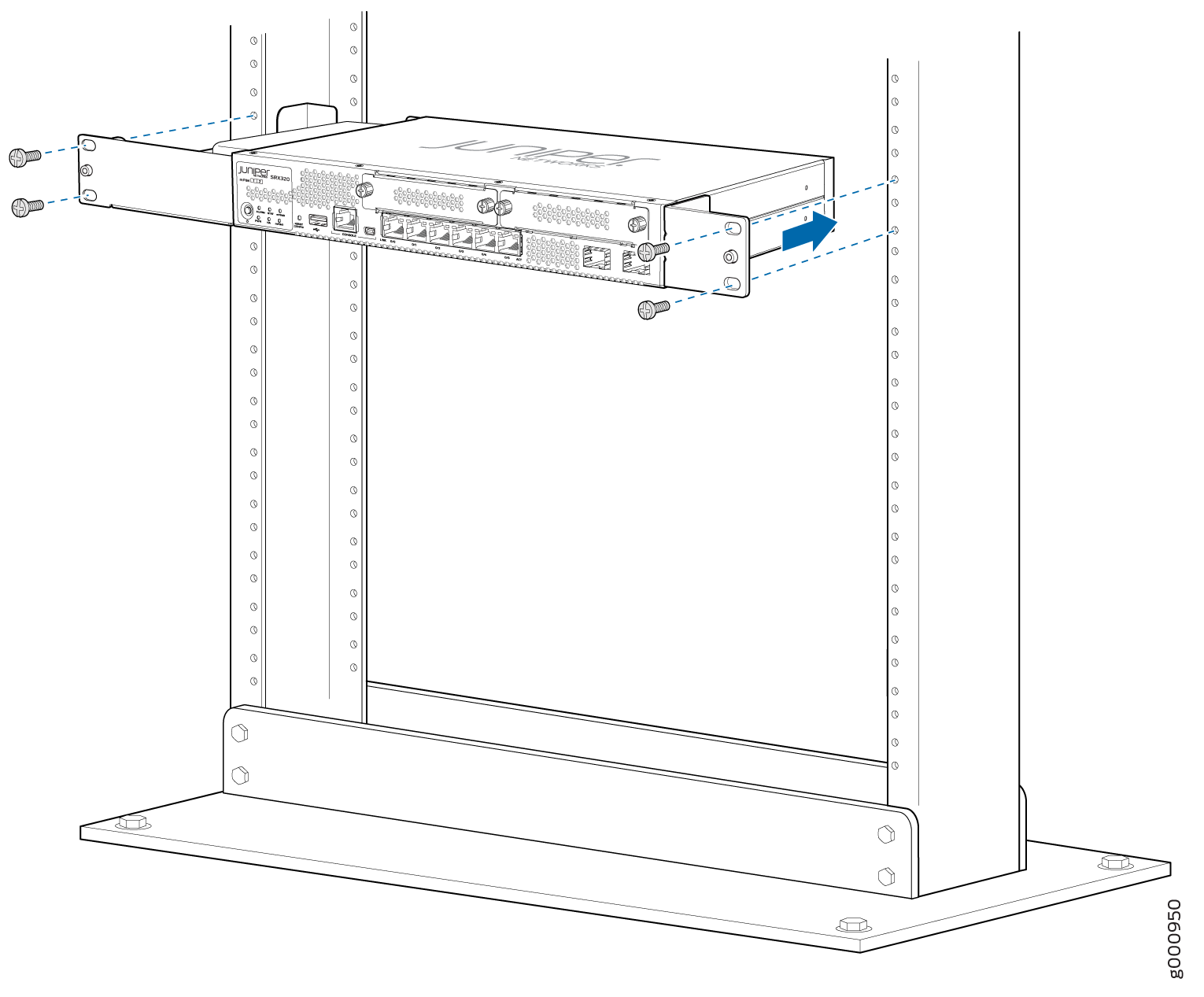

    그림 9: SRX320 방화벽(75W 전원 공급 어댑터 포함)을 랙 Positioning the SRX320 Firewall (with 75 W Power Supply Adapter) in a Rack 에 배치
  6. 두 번째 사람이 두 개의 정렬 된 구멍 각각에 장착 나사를 설치하십시오. 장착 나사를 조입니다.
  7. 두 번째 나사를 각 장착 브래킷에 설치합니다.
  8. 랙 한쪽에 있는 마운팅 나사가 반대쪽에 있는 마운팅 나사와 정렬되어 있고 디바이스가 수준인지 확인합니다.
참고:

Mini-PIM(Mini-Physical Interface Module) 설치에 대한 정보는 SRX300 시리즈 및 SRX550 대용량 메모리 서비스 게이트웨이 인터페이스 모듈 참조를 참조하십시오.
