QFX10000을 위한 마운팅 하드웨어 설치
마운팅 하드웨어 설치에 사용할 수 있는 부품과 툴이 있는지 확인합니다.
랙 나사 크기에 따라 필립스(+) 드라이버, 번호 1, 2 또는 3
후면 및 기본 브래킷을 연결하는 나사를 설치하는 필립스(+) 스크루드라이버(2번)
12 필립스 플랫 헤드 나사(제공)
랙에 마운팅 하드웨어를 랙에 부착하는 데 적합한 마운팅 나사 14개(제공되지 않음)
스위치는 4 포스트 랙 또는 개방형 프레임 랙에 설치할 수 있습니다. 스위치를 설치하기 전에 랙에 마운팅 하드웨어를 설치합니다.
섀시를 4포스트 랙에 장착하려면 먼저 랙에 마운팅 하드웨어를 설치해야 합니다. QFX10008 및 QFX10016 스위치에는 랙의 섀시를 지원하는 4피스 마운팅 브래킷 세트가 함께 제공됩니다. 이 랙 마운트 키트인 EX-MOD-RMK-4POST는 예비품으로 주문할 수 있습니다. 그러나 랙에 견고한 설계를 선호하는 경우 JNP-MOD-RMK-4PST도 별도 주문으로 사용할 수 있습니다.
2 포스트 설치 랙은 지원되지 않습니다.
랙 마운트 키트의 주요 구성 요소는 다음과 같습니다.
1개의 좌측 베이스 브래킷. 브래킷은 랙의 내부와 랙에 브래킷을 부착하기 위한 구멍 근처에 있는 브래킷 측면의 좌측 전면 으로 표시됩니다.
1개의 우측 베이스 브래킷. 브래킷은 랙의 내부와 랙에 브래킷을 부착하기 위한 구멍 근처에 있는 브래킷 측면의 오른쪽 전면 으로 표시됩니다.
2개의 후면 브래킷. 이 브래킷은 랙의 내부와 랙에 브래킷을 부착하기 위한 구멍 근처에 있는 브래킷 측면의 후면 에 레이블이 부착됩니다. 후면 브래킷을 상호 교환할 수 있습니다. 우측 또는 왼쪽 베이스 브래킷의 후면 브래킷 중 하나를 사용할 수 있습니다.
기본 및 후면 브래킷을 설치하면 브래킷의 조절 가능한 부분이 겹칩니다. 19 인치(483mm ), 23.62인치(600mm), 30 인치(762mm ), 31.5 인치(800mm ) 등 4개의 표준 랙 크기에 맞게 총 브래킷 길이를 조정하려면 중복 영역을 사용합니다.
4 포스트 랙에 마운팅 하드웨어를 설치하려면 다음을 수행합니다.
- 좌측 기본 브래킷 및 후면 브래킷 연결( 그림 1 참조):
- 마운팅 브래킷과 함께 제공되는 플랫 헤드 나사 6개를 중복 브래킷 구멍에 삽입합니다.
- 번호 2 필립스 드라이버로 나사를 완전히 조여(12~16 in.lb torque).

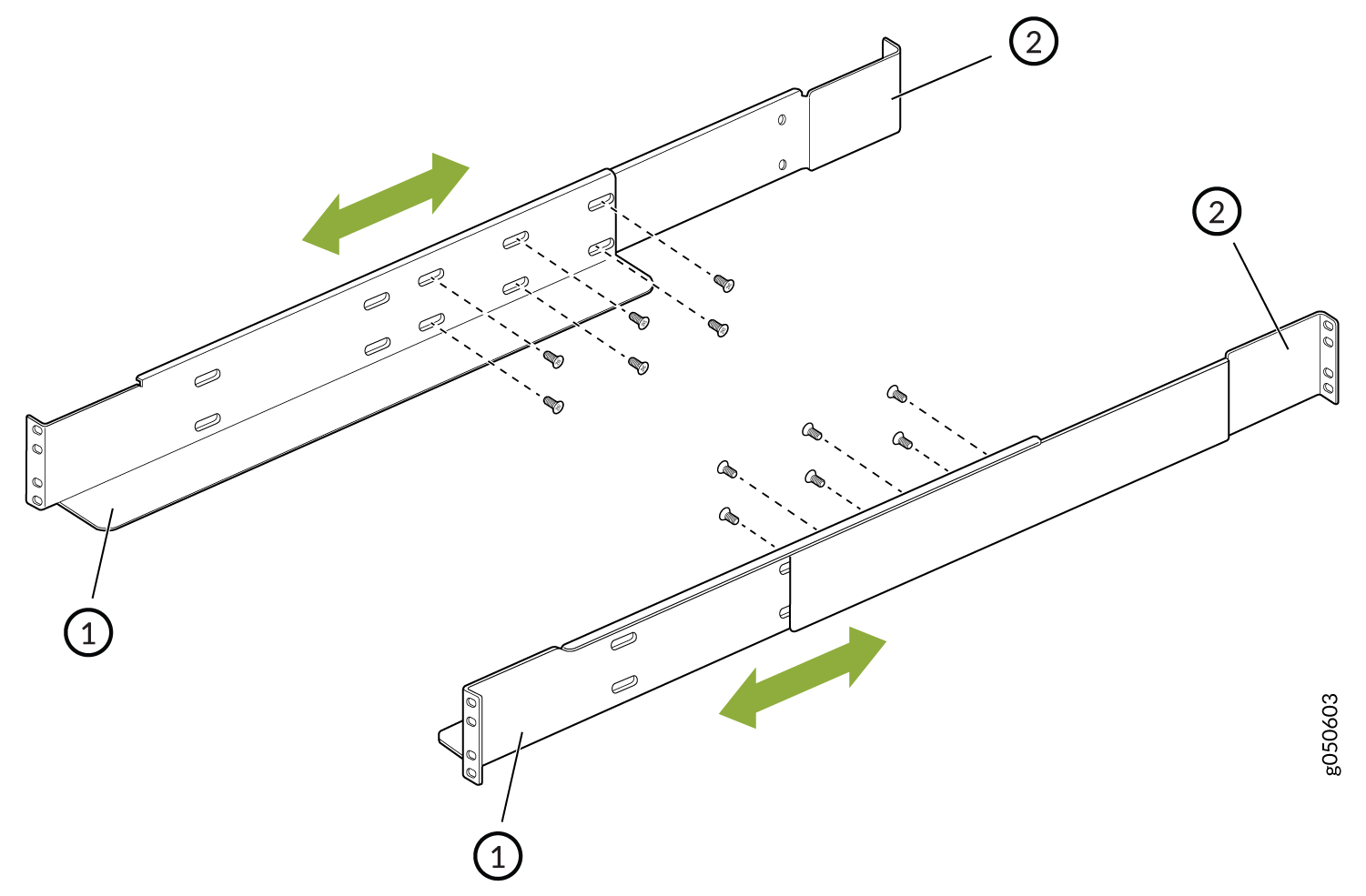

그림 1: 4-포스트 랙 설치
를 위한 마운팅 브래킷
1—우측 및 왼쪽 베이스 브래킷2개—후면 브래킷
